五、多机数据库
这个部分主要介绍跟多级数据库有关的复制、集群、sentinel。
复制功能
源码参见：replication.c

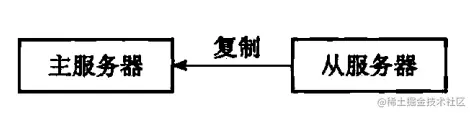

在Redis中可以使用SLAVEOF或者设置slaveof选项，使得一个服务器去复制另一个服务器。这种情形就是我们熟知的主从结构，一般用作读写分离，主服务器是负责读/写，从服务器负责读见下图。
新旧版本的复制对比

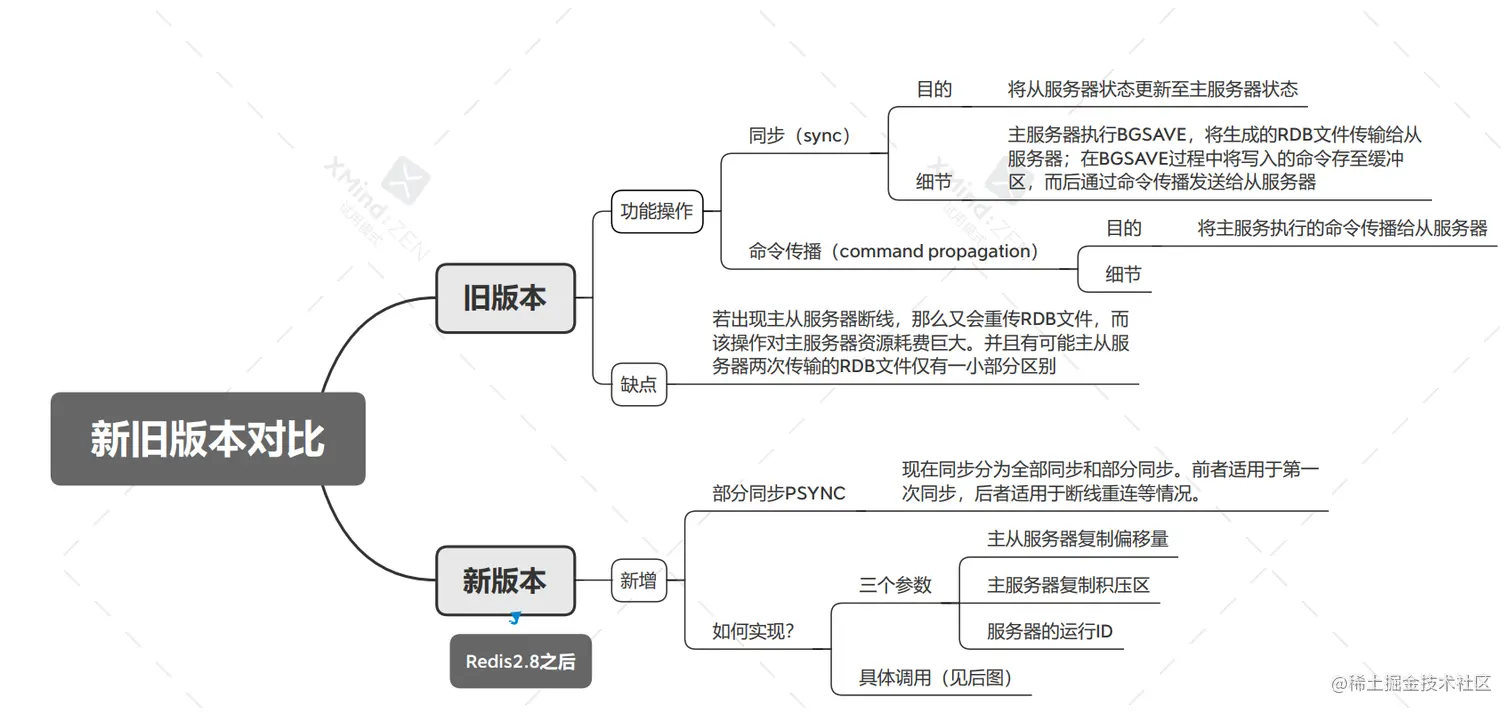

在Redis2.8版本之后的复制功能效率更高，安全系数更好，新旧版本复制功能对比如下（请点击或下载查看大图）：
其中，旧版本的同步操作如下图所示：
注：在主服务器进行BGSAVE和发送RDB文件的时候，会将所有写命令写入发送缓冲区，在传输完毕之后将所有写命令发送给从服务器。
一个展示命令传播的示例如下图所示：

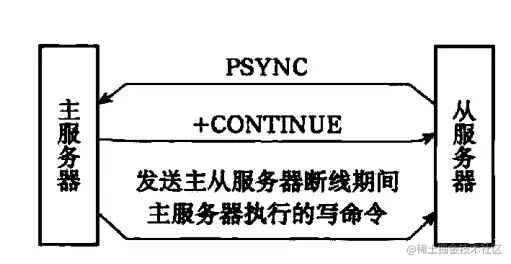

新版复制功能的部分同步如下图所示：

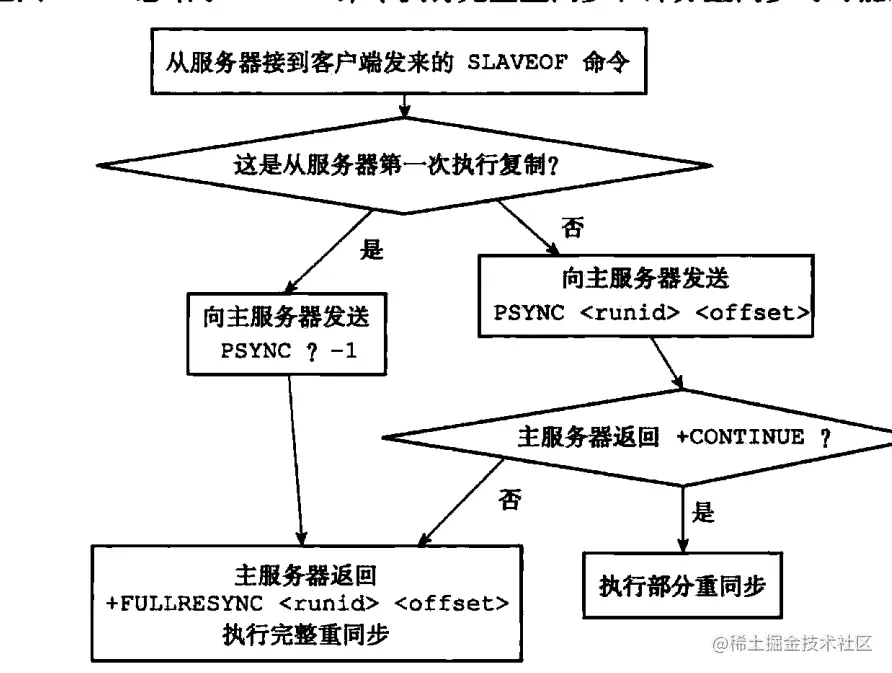

新版复制功能调用流程图如下：
进一步解释新版复制功能实现部分重同步的原理：
·服务器ID：当从服务器对某一服务器进行了同步操作时，该ID被设置为主服务器的ID。这是为了在从服务器断线重连主服务器时，判断上次所连接的是否是原来的服务器！
·复制偏移量：类似于TCP的SEQ，主从服务器都维护了一个复制偏移量offset：当主服务器给从服务器发送**N个字节（而不是命令）**时，该offset+N；当从服务器接收N个字节时，该Offset+N；这是实现部分同步的关键：让主服务器知道从服务器还差哪些命令没有获取！

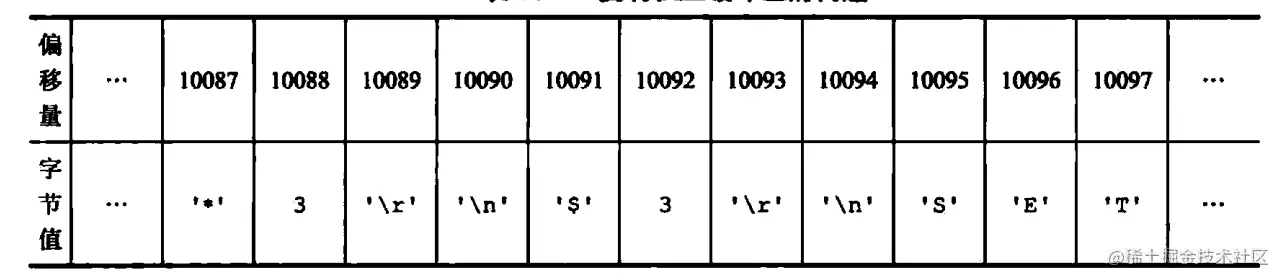

·复制积压缓冲区：是主服务器端的一个固定长度（可调整，默认1M）的先进先出队列。这也是部分同步的关键：在该队列中，维护了复制偏移量offset与每一条写命令的对应关系，见下图。
如果从服务器需要的复制命令在该队列中，那么执行部分重同步即可；如果不在···那就只能完全重同步了！
复制的全过程
·设置主服务器的地址端口
·建立套接字连接

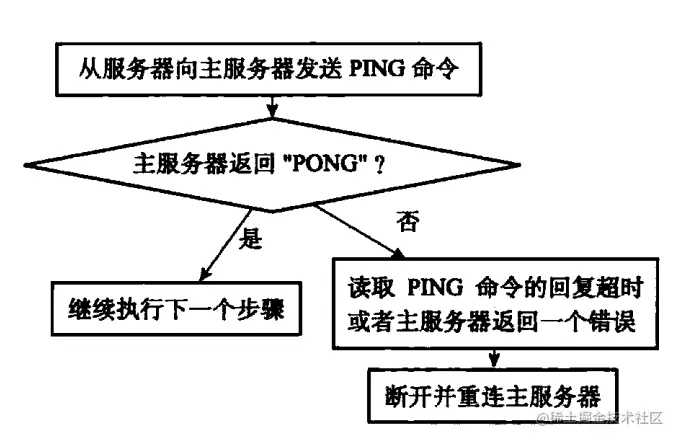

·发送PING命令（检查主服务器状态）

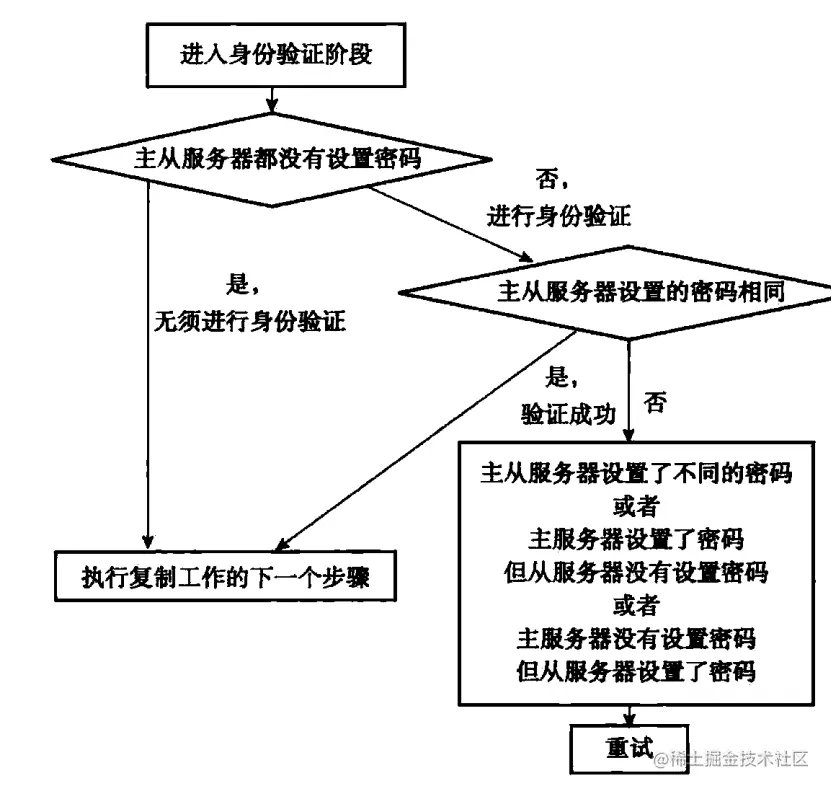

·进行身份验证（若设置了masterauth）
·发送端口信息，即从服务器将自身端口发送给主服务器（主要是为了打印信息）

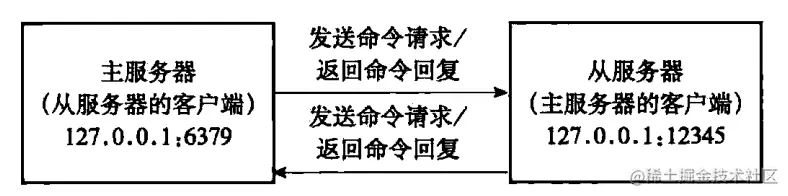

·同步操作（在这个时候两者互为客户端，才可以进行写命令的传输）
·命令传播
在该阶段，从服务器会默认1s的时间给主服务器发送命令 REPLCONF ACK ，这是一种心跳检测，主要是为了检查网络连接或是否有命令丢失。
哨兵Sentinel
源码参见：sentinel.c
介绍
sentinal，哨兵是Redis多机架构中高可用性非常重要的一个组件，主要功能如下：
（1）集群监控，负责监控redis master和slave进程是否正常工作（心跳检测）；
（2）消息通知，如果某个redis实例有故障，那么哨兵负责发送消息作为报警通知给管理员；
（3）故障转移，如果master node挂掉了，会自动转移到slave node上；
（4）配置中心，如果故障转移发生了，通知client客户端新的master地址；
哨兵本身也是分布式的，作为一个哨兵集群去运行，互相协同工作
（1）故障转移时，判断一个master node是宕机了，需要**大部分（超过一半）**的哨兵都同意才行，涉及到了分布式选举的问题；
（2）即使部分哨兵节点挂掉了，哨兵集群还是能正常工作的，因为如果一个作为高可用机制重要组成部分的故障转移系统本身是单点的，那就很不稳定了；
下面几幅图展示sentinel系统是如何实现监视Redis服务器的：

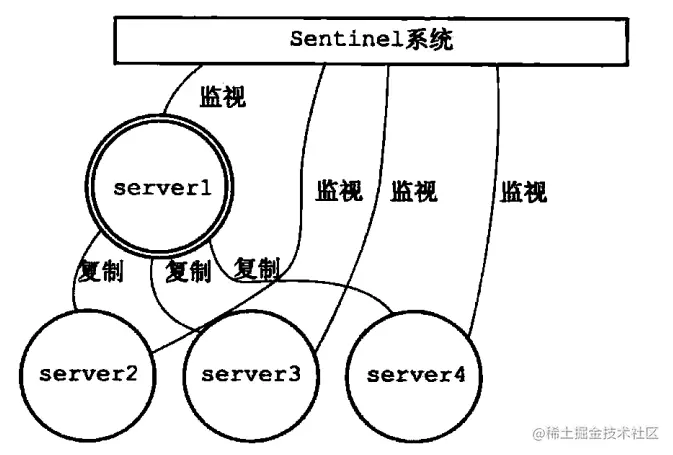

初始状态如下：

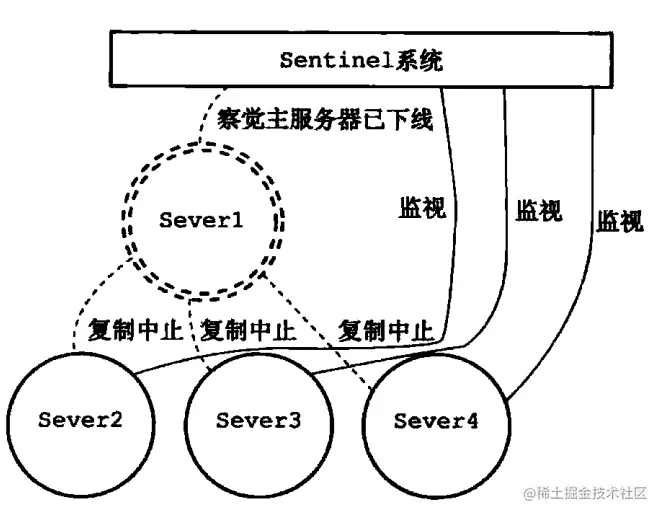

主服务器下线：

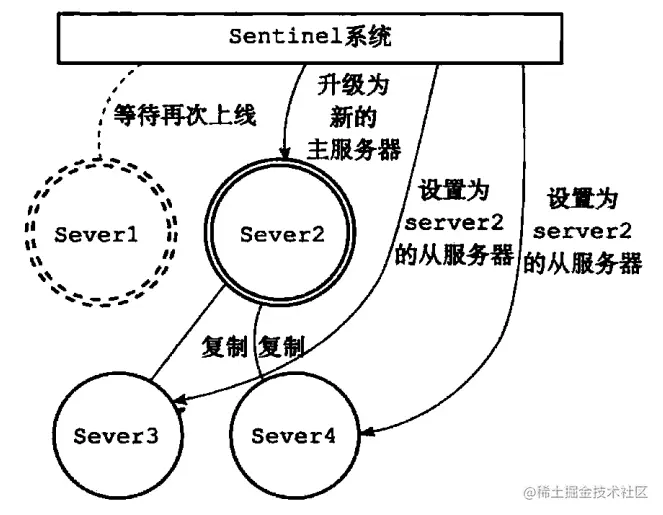

执行故障转移：
原主服务器上线并降级
初始化Sentinel
主要有以下四个步骤：
·初始化服务器：sentinel本身就是一个运行在特殊模式下的Redis服务器！

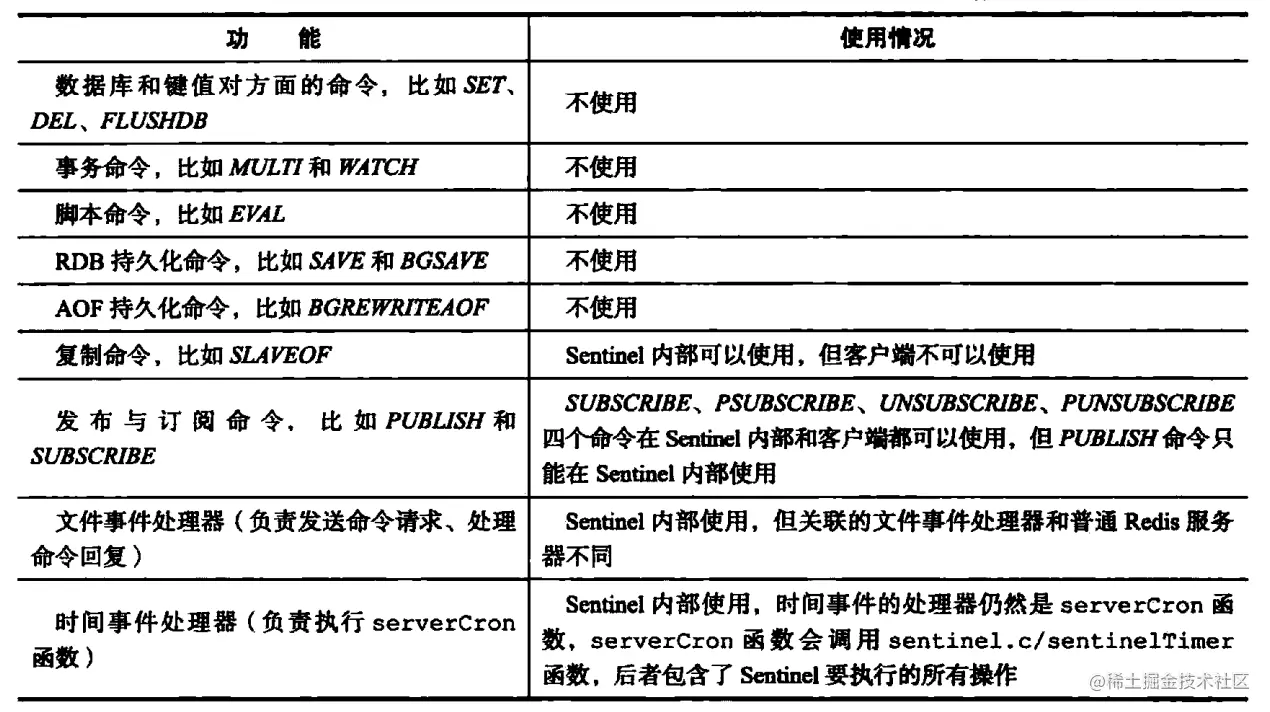

sentinel和普通Redis服务器的区别如下：
·使用sentinel专用代码：将不会使用普通服务器的一些代码；
·初始化sentinel状态，包括监视的主服务器IPport等（读取配置文件）；
·创建与监视服务器的网络连接：一个是命令连接，负责跟主服务器进行命令交互；二是订阅连接，获取服务器的_sentinel_:hello频道（心跳检测？）；
获取主从服务器信息
在建立连接之后，sentinel会默认10s通过INFO命令获取主/从服务器的返回消息。
注：sentinel一开始连接的是主服务器，当发现其有新的从服务器时，就会创建它的实例（flags为SRI_MASTER）并建立连接并订阅。
·获取主服务器信息：
一方面是关于主服务器本身的信息，包括run_id域记录的服务器运行ID，以及role域记录的服务器角色（主/从）;
另一方面是关于主服务器属下所有从服务器的信息，每个从服务器都由一个"slave"字符串开头的行记录，每行的ip=域记录了从服务器的IP地址，而port=域则记录了从服务器的端口号。根据这些IP地址和端口号，Sentinel无须用户提供从服务器的地址信息，就可以自动发现从服务器。
sentinel会通过这些信息更新主服务器的实例结构。
·从服务器信息：
从服务器的运行ID run_id。
从服务器的角色role。
主服务器的IP地址master_host，以及主服务器的端口号master_port。主从服务器的连接状态master_link_status。
从服务器的优先级s1ave_priority（跟后续选举有关）。
从服务器的复制偏移量slave repl offset.
sentinel会通过这些信息更新主服务器的实例结构。
跟主从服务器交互
sentinel会默认两秒一次通过命令连接向监视的主从服务器发送命令：
PUBLTSHsentinel__:hello"<s_ip>,<s_port>,<s_runid>,<s_epoch>,<m_name>,<m_ip>,,"
这些命令主要是为了保持两者的连接，并确定信息的正确。

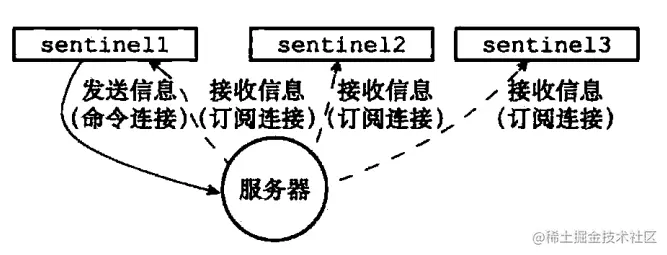

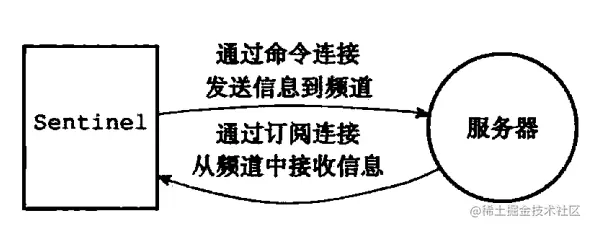

除此之外，sentinel还会通过订阅的sentine_:hello频道向连接的服务器发送信息。
并且这个频道信息是所有sentinel共享的，其他的sentinel会据此来更新自己的实例信息。
检查下线
分为检测主观/客观下线状态。
·主观下线：默认每秒一次向所有实例发送PING，根据服务器返回的回复/或者断线时长来判断是否掉线。
注：多个sentinel的down-after-milliseconds可能不同，只有设置最长间隔的sentinel判断为下线，那才是真正的下线。
·客观下线：这正是上一点提到的：不同的sentinel的设置时长或是判断不一致，因此当某一个sentinel认为某一个服务器下线以后（主观下线），他会不停地询问“该服务器是否已下线”，当接收到足够数量（可配置）的下线判断后，才会将服务器认为真正的客观下线，并对从服务器执行客观转移。
注：客观下线是在主观下线的基础上进行的。
故障转移
故障转移主要分为两个步骤：
·选举领头sentinel，当主服务器被判断为客观下线之后，监视这个下线服务器的各个sentinel会进行协商（广播给其他sentinel），选举一个领头sentinel，由它来进行故障转移，这个过程主要有以下规则：
（仔细领会）一个配置纪元内最多只能有一个领头sentinel、每个sentinel都有资格、每次进行选举不管结果如何配置纪元（configuration epoch）加一（没有啥用）、同一个配置纪元内所有sentinel都有且仅有一次将**某sentinel设为局部领头的机会、**发现主服务器客观下线的sentinel都会要求同伴将它设为局部领头、要求设为局部领头是先到先得、被大于一半的的sentinel设为局部领头那就是全局领头、给定时限内没选出来那就重来一次。
·故障转移：选出领头的sentienl之后，由领头的进行故障转移，主要包括三个步骤，见下图：
集群
源码参加cluster.c。
集群其实就是运行多个Redis实例，跟分布式不同的是，集群相当于增加硬件资源来使得整个系统性能更好（利用负载均衡），而分布式则是各个部分之间分门别类，各司其职，IPC通信。
Redis启动时都是一个个单机，当使用CLUSTER MEET命令之后，对应的Redis实例就会握手，从而成为一个集群。
指派哈希槽
Redis集群的数据分配是以一种叫做hash槽的方式分派的，具有极大的灵活性，可以自由配置。Redis集群通过分片的方式来保存数据库中的键值对:集群的整个数据库被分为16384个槽( slot )，数据库中的每个键都属于这16384个槽的其中一个，集群中的每个节点可以处理0个或最多16384个槽。
当16384个槽都被分配出去的时候，整个集群才是上线状态，否则处于下线（fail）状态。
可以通过CLUSTER ADDSLOTS来进行槽的分配。

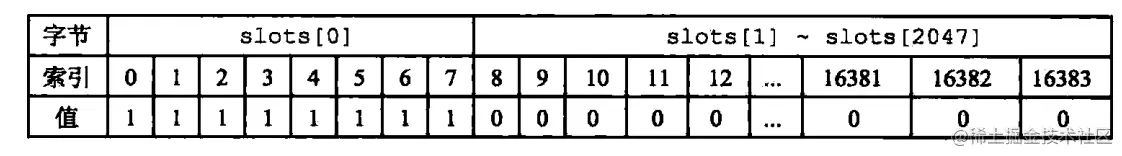

每个cluster的槽信息是由clusternode中的slots信息来记录，其实就是一个数组：
集群中的每个节点都会将自己的slots数组通过消息发送给集群中的其他节点，并且每个接收到slots数组的节点都会将数组保存到相应节点的clusterNode结构里面，因此，集群中的每个节点都会知道数据库中的16384个槽分别被指派给了集群中的哪些节点。

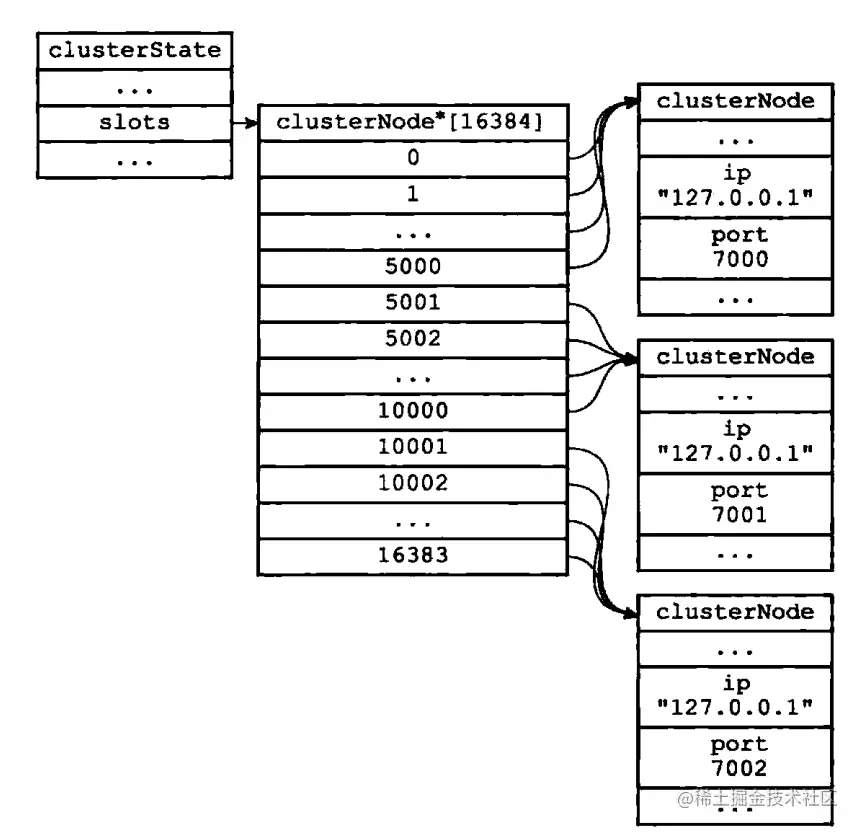

注：每个集群节点会在clusterstate结构中的slots数组（这里是cluster *slots[]，之前节点自身是unsigned char slots[]）中记录16384槽的指派信息（这样就不用去遍历了，而是直达对应的节点）,如果为NULL说明未指派，若不为NULL，其中存储了对应的IPport等信息。
集群中如何执行命令

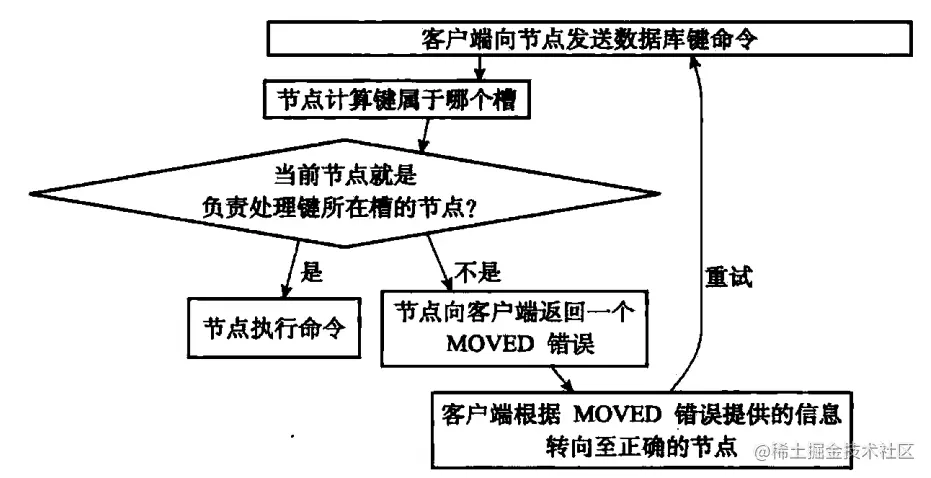

客户端执行命令的关键是计算当前命令应该对应哪个集群节点，见下：
·计算键处于哪个槽：
def slot__number (key):
return CRC1 6 (key)&16383
·判断该槽在哪个节点
通过clusterstate.slots数组来判断是否是当前节点自身，不是则指明客户端重定向MOVDE错误。

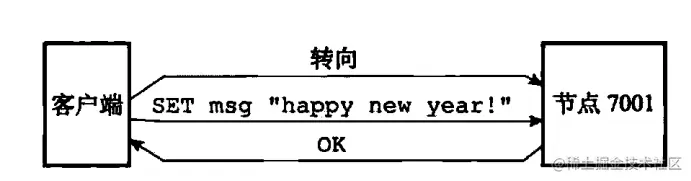

注：集群模式下不会打印出MOVED错误，单机Redis才会，因为它不懂。
注：集群模式下只能使用0号数据库。
重新分片

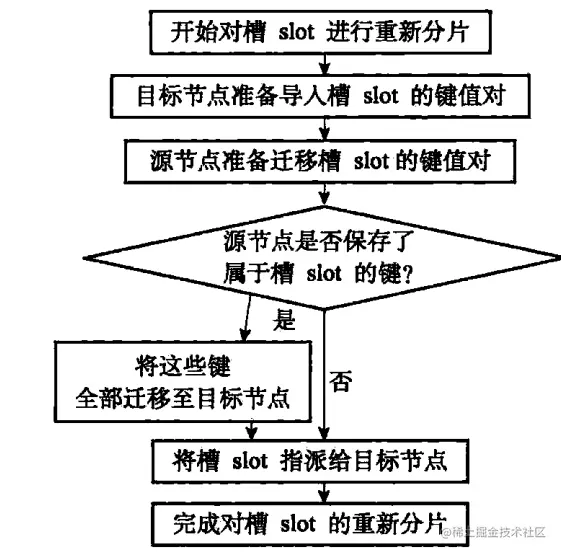

Redis集群可以在线重分片，这是由其集群管理软件redis-trib负责执行的，重分配过程见下：

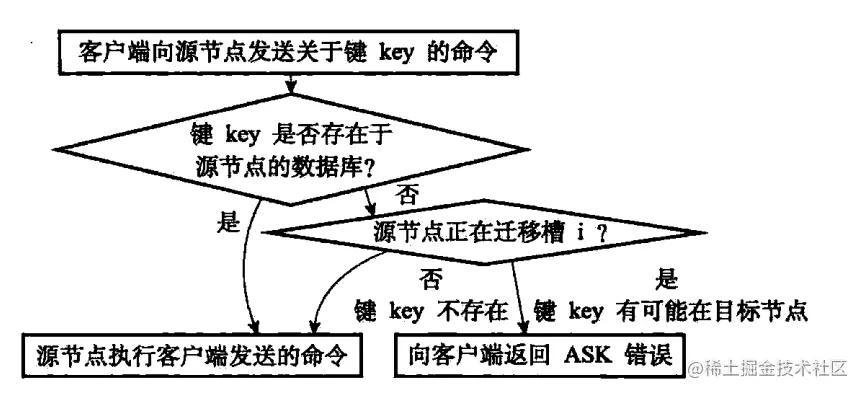

注：在重新分片期间，有这样一种情形：被迁移槽的一部分键值对在源节点，而另一部分在目标节点中，那么这时如果客户端执行一个命令，该如何处理呢？
注：ASK错误跟MOVED命令一样，集群自动操作并隐藏。两者的区别：
1）MOVED错误代表槽的负责权已经从一个节点转移到了另一个节点:在客户端收到关于槽i的MOVED错误之后，客户端每次遇到关于槽i的命令请求时，都可以直接将命令请求发送至MOVED错误所指向的节点，因为该节点就是目前负责槽i的节点。
2）与此相反，ASK错误只是两个节点在迁移槽的过程中使用的一种临时措施:在客户端收到关于槽i的ASK错误之后，客户端只会在接下来的一次命令请求中将关丁槽i的命令请求发送至ASK错误所指示的节点，但这种转向不会对客户端今后发送关于槽i的命令请求产生任何影响，客户端仍然会将关于槽i的命令请求发送至目前负责处理槽i的节点，除非ASK错误再次出现。
故障转移

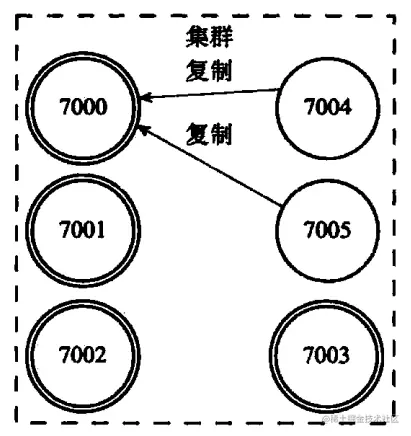

集群中的节点分为主节点和从节点，主节点处理槽，从节点复制主节点并在主节点宕机下线后替代该主节点。如以下的这个集群，7004和7005是两个从节点，复制节点7000的数据状态。
若节点7000因错误下线，这时尚在运行的主节点7001、7002、7003就会从7004、7005中选出一个从节点来作为主节点。就算节点7000重新上线，也是作为新主节点的从节点。
集群中的每个节点都会定期地向集群中的**其他节点发送PING消息，**以此来检测对方是否在线，如果接收PING消息的节点没有在规定的时间内，向发送PING消息的节点返回PONG消息，那么发送PING消息的节点就会将接收PING消息的节点标记为疑似下线( probable fail，PFAIL)。
当超过一半的节点都认为某节点疑似下线时，将某节点标记为已下线并向全集群广播。而后开始执行故障转移，主要有以下几个步骤。
1）从下线主节点的所有从节点里面选一个。
2）被选中的从节点会执行SLAVEOF no one命令，成为新的主节点。
3）新的主节点会撤销所有对已下线主节点的槽指派，并将这些槽全部指派给自己。
4）新的主节点向集群广播一条PONG消息，这条PONG消息可以让集群中的其他节点立即知道这个节点已经由从节点变成了主节点，并且这个主节点已经接管了原本由已下线节点负责处理的槽。
5）新的主节点开始接收和自己负责处理的槽有关的命令请求，故障转移完成。
从节点的选举是这样的，当从节点接收到自己的主节点FAIL的消息时，它就会向集群广播消息，每一个主节点都可以对其进行投票。在每一个配置纪元中，当某一个从节点的支持者大于N/2时，它即被选中成为新的主节点，进行后续的操作。
以上的选举过程跟哨兵sentinel的选举很相似，都是基于Raft算法的领头选举方法。
