我所理解的Handler消息机制

消息机制是Android系统中两大基石之一，其中一个是Binder IPC机制，另一个便是消息机制；Android系统使用大量的消息驱动方式来进行交互，比如，Android中四大组件（Activity、Service、BroadcastReceiver、ContentProvider）的启动过程，都离不开消息机制，Android系统，从某种意义上也可以说成是以消息来驱动。

消息机制在Java层面主要涉及到Handler、Looper、MessageQueue、Message这4个类。

• Message：消息分为硬件产生的消息（如按钮、触摸）和软件生成的消息；其中，Message持有用于消息处理的target（Handler）；
• MessageQueue：消息队列的主要功能是向消息池插入消息（MessageQueue.enqueueMessage）和取走消息池的消息（MessageQueue.next）；其中，MessageQueue持有一组待处理的Message链表（单向链表）；
• Handler：消息辅助类，主要功能是向消息池发送各种消息事件（Handler.sendMessage）和处理相应的消息事件（Handler.handleMessage）；其中，Handler持有Looper和MessageQueue；
• Looper：不断循环执行（Looper.loop），按分发机制将消息分发给目标处理者；其中，Looper持有MessageQueue消息队列。

Handler机制如何使用

一个典型的使用场景如下：

class LooperThread extends Thread {
    public Handler mHandler;

    public void run() {
        //步骤1：初始化Looper
        Looper.prepare();

        //步骤2：初始化Handler
        mHandler = new Handler() {
            public void handleMessage(Message msg) {
                // 在这里处理不同类型的消息
            }
        };

        //步骤3：开启消息循环
        Looper.loop();
    }
}

我们再来看一下系统源码中是如何使用Handler的：

// API版本28
// android.app.ActivityThread.java

public static void main(String[] args) {
    //...省略部分无关代码

    //步骤1：初始化主线程Looper
    Looper.prepareMainLooper();

    //...省略部分无关代码

    //步骤2：初始化系统默认Handler
    if (sMainThreadHandler == null) {
        sMainThreadHandler = thread.getHandler();
    }

    //...省略部分无关代码

    //步骤3：开启主线程消息循环
    Looper.loop();

    throw new RuntimeException("Main thread loop unexpectedly exited");
}

通过上面两部分代码的对比，我们发现，其它步骤都是一样的，只有Looper的初始化不同。简单来说，当我们调用默认无参的prepare()时，实际调用的是重载方法prepare(true)，表示这个Looper允许退出；而系统调用的prepareMainLooper()，实际调用的是prepare(false)，表示主线程的Looper不允许退出。

步骤1：初始化Looper

我们首先来看一下初始化Looper的逻辑，其中，prepare(boolean)的方法声明如下：

private static void prepare(boolean quitAllowed) {
    if (sThreadLocal.get() != null) {
        throw new RuntimeException("Only one Looper may be created per thread");
    }
    sThreadLocal.set(new Looper(quitAllowed));
}

我们通过源码发现，每个线程只允许执行一次该方法，当多次执行时线程的TLS中已经有了Looper对象，则会抛出异常；而我们创建的Looper对象，保存到了当前线程的TLS区域中。

ThreadLocal

ThreadLocal：线程本地存储区（Thread Local Storage，简称TLS），每个线程都有自己的私有的本地存储区域，不同线程之间彼此不能访问对方的TLS区域。

TLS的常用操作方法：ThreadLocal.set(T value)，将value存储到当前线程的TLS区域，源码如下：

// API版本28
// java.lang.ThreadLocal.java

public void set(T value) {
    Thread t = Thread.currentThread(); //获取当前线程
    ThreadLocalMap map = getMap(t); //查找当前线程的本地存储区，也就是t.threadLocals变量
    if (map != null)
        // 以当前ThreadLocal对象为key，把value存储到TLS中
    	map.set(this, value);
    else
        // 如果当前线程本地存储区未初始化，则创建ThreadLocalMap对象，并把value存储其中
    	createMap(t, value);
}

ThreadLocal.get()：获取当前线程TLS区域的数据，源码如下：

// API版本28
// java.lang.ThreadLocal.java

public T get() {
    Thread t = Thread.currentThread(); //获取当前线程
    ThreadLocalMap map = getMap(t); //查找当前线程的本地存储区，也就是t.threadLocals变量
    if (map != null) {
    	// 以当前ThreadLocal对象为key，查找存储在TLS中对应的数据
        ThreadLocalMap.Entry e = map.getEntry(this);
        if (e != null) {
            @SuppressWarnings("unchecked")
            T result = (T)e.value;
            return result;
        }
    }

    // 如果TLS为空，则初始化TLS，并调用initialValue()初始化默认值，默认值为null
    return setInitialValue();
}

ThreadLocal的get()和set()方法才做的类型都是泛型。其中，在Looper定义的变量为sThreadLocal，源码如下：

// API版本28
// android.os.Looper.java

// sThreadLocal.get() will return null unless you've called prepare().
static final ThreadLocal<Looper> sThreadLocal = new ThreadLocal<Looper>();

我们接着Looper的构造方法往下说，源码如下：

// API版本28
// android.os.Looper.java

private Looper(boolean quitAllowed) {
	// 创建MessageQueue对象
    mQueue = new MessageQueue(quitAllowed);
    // 记录当前创建线程
    mThread = Thread.currentThread();
}

我们来看一下MessageQueue的构造方法，源码如下：

// API版本28
// android.os.MessageQueue.java

MessageQueue(boolean quitAllowed) {
    mQuitAllowed = quitAllowed;
    // 通过native方法初始化消息队列，其中mPtr是供native层使用的指针引用
    mPtr = nativeInit();
}

在MessageQueue中涉及到多个native方法，除了MessageQueue的native方法，native层本身也有一套完整的消息机制，用于处理native的消息，在整个消息机制中，MessageQueue是连接Java层和native层的纽带，换言之，Java层可以向MessageQueue消息队列中添加消息，native层也可以向MessageQueue消息队列中添加消息。

在MessageQueue中的native方法如下：

// API版本28
// android.os.MessageQueue.java

private native static long nativeInit();
private native static void nativeDestroy(long ptr);
private native void nativePollOnce(long ptr, int timeoutMillis); /*non-static for callbacks*/
private native static void nativeWake(long ptr);
private native static boolean nativeIsPolling(long ptr);
private native static void nativeSetFileDescriptorEvents(long ptr, int fd, int events);

其中，nativeInit()初始化过程的调用链如下：

其中，在构建native层的Looper.cpp时，会调用Looper::rebuildEpollLocked()方法，源码如下：

// API版本28
// system/core/libutils/Looper.cpp

void Looper::rebuildEpollLocked() {
    // Close old epoll instance if we have one.
    if (mEpollFd >= 0) {
#if DEBUG_CALLBACKS
        ALOGD("%p ~ rebuildEpollLocked - rebuilding epoll set", this);
#endif
        close(mEpollFd); //关闭旧的epoll实例
    }

    // Allocate the new epoll instance and register the wake pipe.
    mEpollFd = epoll_create(EPOLL_SIZE_HINT); //创建新的epoll实例，并注册wake管道
    LOG_ALWAYS_FATAL_IF(mEpollFd < 0, "Could not create epoll instance: %s", strerror(errno));

    struct epoll_event eventItem;
    // 把未使用的数据区域进行置0操作
    memset(& eventItem, 0, sizeof(epoll_event)); // zero out unused members of data field union
    eventItem.events = EPOLLIN; // 可读事件
    eventItem.data.fd = mWakeEventFd;
    // 将唤醒事件（mWakeEventFd）添加到epoll实例（mEpollFd）
    int result = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, mWakeEventFd, & eventItem);
    LOG_ALWAYS_FATAL_IF(result != 0, "Could not add wake event fd to epoll instance: %s",
                        strerror(errno));

    for (size_t i = 0; i < mRequests.size(); i++) {
        const Request& request = mRequests.valueAt(i);
        struct epoll_event eventItem;
        request.initEventItem(&eventItem);

        // 将request队列的事件，分别添加到epoll实例
        int epollResult = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, request.fd, & eventItem);
        if (epollResult < 0) {
            ALOGE("Error adding epoll events for fd %d while rebuilding epoll set: %s",
                  request.fd, strerror(errno));
        }
    }
}

在上述native层源码中，涉及到一个很重要的一个机制：IO多路复用epoll机制。

epoll机制

select/poll/epoll都是Linux内核中IO多路复用机制，可以同时监控多个描述符，当某个描述符就绪（读或写就绪），则立刻通知相应程序进行读或写操作。本质上select/poll/epoll都是同步I/O，即读写是阻塞的。

select缺点：

• select调用需要传入fd数组，需要拷贝一份到内核，高并发场景下，这样的拷贝消耗的资源是惊人的。（可优化为不复制）

• select在内核层，仍然是通过遍历的方式检查文件描述符的就绪状态，是个同步过程，只不过无系统调用切换上下文的开销。（内核层可优化为异步事件通知）

• select仅仅返回可读文件描述符的个数，具体哪个可读还是要用户自己遍历。（可优化为只返回给用户就绪的文件描述符，无需用户做无效的遍历）

• 文件描述符个数受限：单进程能够监控的文件描述符的数量存在最大限制，在Linux上一般为1024，可以通过修改宏定义增大上限，但同样存在效率低的弱势；

• 性能衰减严重：IO随着监控的描述符数量增长，其性能会线性下降。

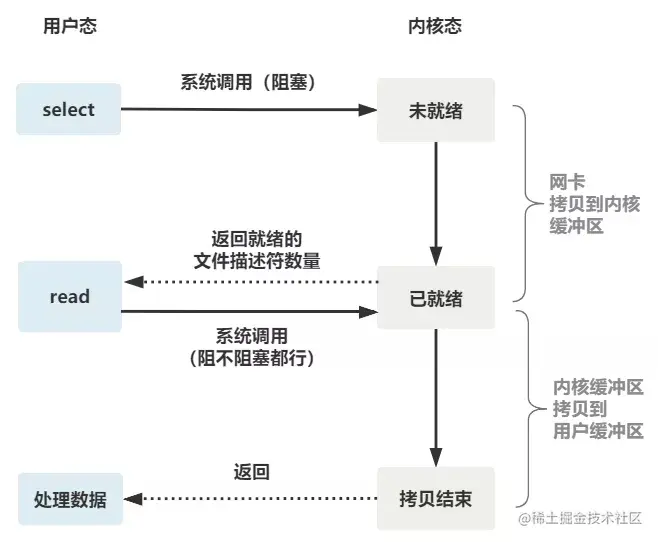

整个select流程如下：

可以看到，这种方式，既做到了一个线程处理多个客户端连接（文件描述符），又减少了系统调用的开销（多个文件描述符只有一次select系统调用 + n次就绪状态的文件描述符的read系统调用）。

poll缺点：

• poll和select的主要区别就是，去掉了select只能监听1024个文件描述符的限制；select和poll都需要在返回后，通过遍历文件描述符来获取已经就绪的socket。同时连接的大量客户端在同一时刻可能只有很少的处于就绪状态，因此，随着监视的描述符数量的增长，其性能会线性下降。

epoll是在Linux内核2.6中提出的，是select和poll的增强版。相对于select和poll来说，epoll更加灵活，没有描述符数量的限制。epoll使用一个文件描述符管理多个描述符，将用户空间的文件描述符的事件存放到内核的一个事件列表中，这样在用户空间和内核空间的copy只需要1次。epoll机制是Linux中最高效的IO多路复用机制，在一处等待多个文件句柄的IO事件。

epoll是最优方案，它解决了select和poll的一些问题。

还记得上面说的select的三个细节么？

• select调用需要传入fd数组，需要拷贝一份到内核，高并发场景下，这样的拷贝消耗的资源是惊人的。（可优化为不复制）
• select在内核层，仍然是通过遍历的方式检查文件描述符的就绪状态，是个同步过程，只不过无系统调用切换上下文的开销。（内核层可优化为异步事件通知）
• select仅仅返回可读文件描述符的个数，具体哪个可读还是要用户自己遍历。（可优化为只返回给用户就绪的文件描述符，无需用户做无效的遍历）

所以epoll主要就是针对这三点进行了改进。

• 内核中保存一份文件描述符集合，无需用户每次都重新传入，只需告诉内核修改的部分即可。
• 内核不再通过轮询的方式找到就绪的文件描述符，而是通过异步IO事件唤醒。
• 内核仅会将有IO事件的文件描述符返回给用户，用户无需遍历整个文件描述符集合。

select/poll都只有一个方法，epoll机制操作过程有三个方法：epoll_create()、epoll_ctl()、epoll_wait()。

epoll_create()

int epoll_create(int size)；

用于创建一个epoll的句柄，size是指监听的描述符个数，现在内核支持动态扩展，该值的意义仅仅是初次分配的fd个数，后面空间不够时会动态扩容。当创建完epoll句柄后，占用一个fd值。使用完epoll后，必须调用close()关闭，否则可能导致fd被耗尽。

epoll_ctl()

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event)；

用于对需要监听的文件描述符（fd）执行op操作，比如将fd加入到epoll句柄。

• epfd：是epoll_create()的返回值；
• op：表示op操作，用三个宏来表示，分别代表添加、删除和修改对fd的监听事件：EPOLL_CTL_ADD(添加)、EPOLL_CTL_DEL(删除)和EPOLL_CTL_MOD（修改）；
• fd：需要监听的文件描述符；
• epoll_event：需要监听的事件。

其中struct epoll_event结构体的源码如下：

struct epoll_event {
	__uint32_t events;  /* Epoll事件 */
	epoll_data_t data;  /*用户可用数据*/
};

events（表示对应的文件描述符的操作）可取值如下：

• EPOLLIN：可读（包括对端SOCKET正常关闭）；
• EPOLLOUT：可写；
• EPOLLERR：错误；
• EPOLLHUP：中断；
• EPOLLPRI：高优先级的可读（这里应该表示有额外数据到来）；
• EPOLLET：将EPOLL设为边缘触发模式，这是相对于水平触发来说的；
• EPOLLONESHOT：只监听一次事件，当监听完这次事件之后就不再监听该事件。

epoll_wait()

int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);

用于等待事件的上报；该函数返回需要处理的事件数目，如返回0表示已经超时。

• epfd：等待epfd上的IO事件，最多返回maxevents个事件；
• events：用来从内核得到事件的集合；
• maxevents：events数量，该maxevents值不能大于创建epoll_create()时的size；
• timeout：超时时间（毫秒，0会立即返回）。

在select/poll机制中，进程只有在调用一定的方法后，内核才对所有监视的文件描述符进行扫描，而epoll事先通过epoll_ctl()来注册一个文件描述符，一旦基于某个文件描述符就绪时，内核就会采用类似callback的回调机制，迅速激活这个文件描述符，当进程调用epoll_wait()时便得到通知（此处去掉了遍历文件描述符，而是通过监听回调的机制。这也正是epoll的魔力所在。）。

epoll优势

• 监视的描述符数量不受限制，所支持的fd上限是最大可以打开文件得数目，具体数目可以使用cat /proc/sys/fs/file-max命令查看，一般来说，这个数目和系统内存关系很大，以3G内存的手机来说，这个值为20-30万；
• IO性能不会随着监视fd的数量增长而下降。epoll不同于select和poll中的轮询方式，而是通过每个fd定义的回调函数来实现的，只有就绪的fd才会执行回调函数；
• 如果没有大量的空闲或者死亡连接，epoll的效率并不会比select/poll高很多；但当遇到大量的空闲连接的场景下，epoll的效率则大大高于select和poll。

步骤2：初始化Handler

我们再来看一下Handler的初始化方法，源码如下：

// API版本28
// android.os.Handler.java

public Handler() {
    this(null, false);
}

public Handler(Callback callback, boolean async) {
	// 匿名类、内部类或本地类都必须声明为static，否则会警告可能出现内存泄漏
    if (FIND_POTENTIAL_LEAKS) {
        final Class<? extends Handler> klass = getClass();
        if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) &&
                (klass.getModifiers() & Modifier.STATIC) == 0) {
            Log.w(TAG, "The following Handler class should be static or leaks might occur: " +
                klass.getCanonicalName());
        }
    }

    // 必须先执行Looper.prepare()。才能获取Looper对象，否则为null。
    mLooper = Looper.myLooper(); //从当前线程的TLS中获取Looper对象
    if (mLooper == null) {
        throw new RuntimeException(
            "Can't create handler inside thread " + Thread.currentThread()
                    + " that has not called Looper.prepare()");
    }
    mQueue = mLooper.mQueue; //把Looper中的消息队列赋值给Handler内部成员变量
    mCallback = callback; //回调方法
    mAsynchronous = async; //设置是否为异步Handler，当该值为true时，通过该Handler发送的所有消息都为异步消息
}

通过上面源码，我们发现，在构建Handler时，并没有做一些特殊的操作，只是获取了当前线程的Looper和MessageQueue赋值给了自己内部的成员变量。

步骤3：开启消息循环

我们最后来看一下Handler消息机制的最核心方法，Looper.loop()的源码如下：

// API版本28
// android.os.Looper.java

public static void loop() {
    final Looper me = myLooper(); //获取TLS中存储的Looper对象
    if (me == null) {
        throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
    }
    final MessageQueue queue = me.mQueue; //获取Looper对象中的消息队列

    // Make sure the identity of this thread is that of the local process,
    // and keep track of what that identity token actually is.
    Binder.clearCallingIdentity();
    // 确保在权限检查时基于本地进程，而不是调用进程。
    final long ident = Binder.clearCallingIdentity();

    //...省略部分无关代码

    for (;;) { //进入loop的主循环方法
    	// 当通过MessageQueue获取消息时，可能会阻塞
        Message msg = queue.next(); // might block
        if (msg == null) { // 当获取的消息为null时，则结束消息循环机制
            // No message indicates that the message queue is quitting.
            return;
        }

        // This must be in a local variable, in case a UI event sets the logger
        final Printer logging = me.mLogging; //默认值为null，可通过setMessageLogging()方法来指定输出，用于debug功能
        if (logging != null) {
            logging.println(">>>>> Dispatching to " + msg.target + " " +
                    msg.callback + ": " + msg.what);
        }

        //...省略部分无关代码

        try {
            msg.target.dispatchMessage(msg); //通过Message中的Handler来分发Message
            dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
        } finally {
            if (traceTag != 0) {
                Trace.traceEnd(traceTag);
            }
        }

        //...省略部分无关代码

        // Make sure that during the course of dispatching the
        // identity of the thread wasn't corrupted.
        // 确保在调度过程中线程的identity未发生变化
        final long newIdent = Binder.clearCallingIdentity();
        if (ident != newIdent) {
            Log.wtf(TAG, "Thread identity changed from 0x"
                    + Long.toHexString(ident) + " to 0x"
                    + Long.toHexString(newIdent) + " while dispatching to "
                    + msg.target.getClass().getName() + " "
                    + msg.callback + " what=" + msg.what);
        }

        //回收Message消息，放入Message中的消息缓存池中
        msg.recycleUnchecked();
    }
}

通过上面的源码，我们发现loop()方法的主要核心逻辑为：

• 读取MessageQueue的下一条Message消息；
• 通过Message中的target，调用Handler对象中的dispatchMessage()来分发消息；
• 最后在Message使用完之后，把Message消息回收到缓存池中，以便重复利用。

接下来，我们来看一下MessageQueue中获取下一条消息时都有什么逻辑，也就是MessageQueue.next()的源码：

// API版本28
// android.os.MessageQueue.java

Message next() {
    // Return here if the message loop has already quit and been disposed.
    // This can happen if the application tries to restart a looper after quit
    // which is not supported.
    final long ptr = mPtr;
    if (ptr == 0) { //当消息循环已经退出，则直接返回null
        return null;
    }

    int pendingIdleHandlerCount = -1; // -1 only during first iteration
    int nextPollTimeoutMillis = 0;
    for (;;) {
        if (nextPollTimeoutMillis != 0) {
            Binder.flushPendingCommands();
        }

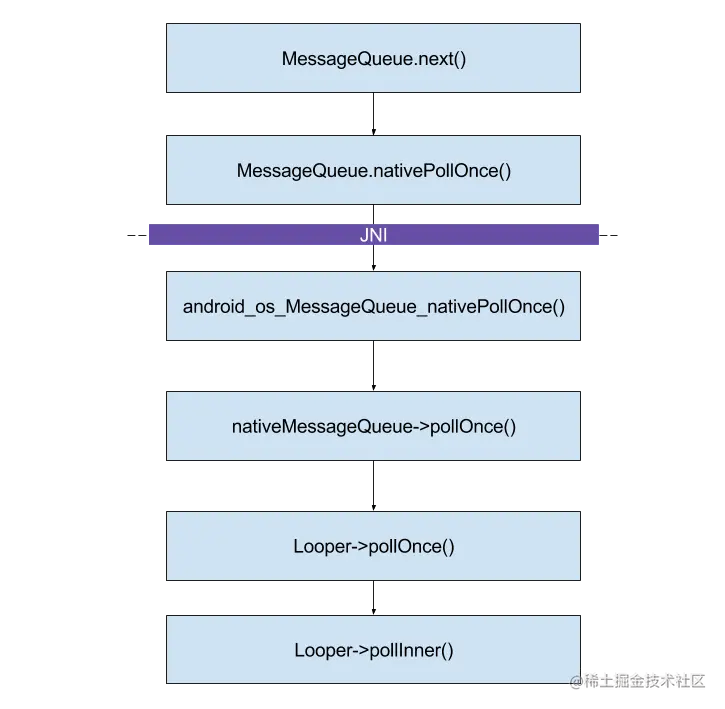

        //该处调用是Looper线程休眠的核心逻辑；当等待了nextPollTimeoutMillis时长之后，或者消息队列被唤醒，都会从该方法处返回
        //当nextPollTimeoutMillis值为-1时，表示当前消息队列中没有要处理的消息，则会一直休眠下去，直到被唤醒
        //当nextPollTimeoutMillis值为0时，最终会执行到native层的epoll_wait()方法，该方法会立即返回，不会进入休眠
        nativePollOnce(ptr, nextPollTimeoutMillis);

        synchronized (this) {
            // Try to retrieve the next message.  Return if found.
            final long now = SystemClock.uptimeMillis();
            Message prevMsg = null;
            Message msg = mMessages;
            if (msg != null && msg.target == null) {
                // Stalled by a barrier.  Find the next asynchronous message in the queue.

                // 特殊消息类型，表示消息队列中有同步屏障存在；此逻辑会找到同步屏障后第一个异步消息
                // 如果没找到异步消息时，则会把nextPollTimeoutMillis赋值为-1，在下次轮询时，消息队列将进入阻塞
                do {
                    prevMsg = msg;
                    msg = msg.next;
                } while (msg != null && !msg.isAsynchronous());
            }
            if (msg != null) {
                if (now < msg.when) {
                    // Next message is not ready.  Set a timeout to wake up when it is ready.
                    // 当消息的触发时间大于当前时间时，则设置下一次轮询时的休眠时长
                    nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
                } else {
                    // Got a message.
                    mBlocked = false;
                    if (prevMsg != null) {
                        prevMsg.next = msg.next;
                    } else {
                        mMessages = msg.next;
                    }

                    // 从消息队列链表中移除获取到的消息
                    msg.next = null;
                    if (DEBUG) Log.v(TAG, "Returning message: " + msg);
                    msg.markInUse();
                    return msg; //成功获取到MessageQueue中的下一条将要执行的消息
                }
            } else {
                // No more messages.
                nextPollTimeoutMillis = -1; // 没有消息，进入无线休眠，直到被唤醒
            }

            // Process the quit message now that all pending messages have been handled.
            if (mQuitting) { //MessageQueue正在退出，则返回null
                dispose();
                return null;
            }

            // If first time idle, then get the number of idlers to run.
            // Idle handles only run if the queue is empty or if the first message
            // in the queue (possibly a barrier) is due to be handled in the future.

            // 能执行到这里，说明消息队列在下一次轮询中马上就要进入休眠状态啦
            // 当消息队列为空，或者还没到下一次消息的执行时间时，给pendingIdleHandlerCount重新赋值，准备执行IdleHandler中相关逻辑
            if (pendingIdleHandlerCount < 0
                    && (mMessages == null || now < mMessages.when)) {
                pendingIdleHandlerCount = mIdleHandlers.size();
            }

            // 如果没有IdleHandler需要执行，则标记当前消息队列为阻塞状态，进入下一次轮询，下一次轮询时会阻塞
            if (pendingIdleHandlerCount <= 0) {
                // No idle handlers to run.  Loop and wait some more.
                mBlocked = true;
                continue;
            }

            // 初始化mPendingIdleHandlers
            if (mPendingIdleHandlers == null) {
                mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
            }
            // 给即将要运行的IdleHandler数组任务赋值，通过mIdleHandlers转换为IdleHandler数组
            mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
        }

        // Run the idle handlers.
        // We only ever reach this code block during the first iteration.
        // 当前消息队列处于空闲状态，执行IdleHandler逻辑
        for (int i = 0; i < pendingIdleHandlerCount; i++) {
            final IdleHandler idler = mPendingIdleHandlers[i];
            mPendingIdleHandlers[i] = null; // 获取完之后，释放数组中对IdleHandler的引用

            boolean keep = false;
            try {
            	// 执行IdleHandler空闲逻辑，该方法需要返回一个boolean值
                keep = idler.queueIdle();
            } catch (Throwable t) {
                Log.wtf(TAG, "IdleHandler threw exception", t);
            }

            // 当IdleHandler不需要保存时，keep为false，执行完一次后，从mIdleHandlers移除该任务
            if (!keep) {
                synchronized (this) {
                    mIdleHandlers.remove(idler);
                }
            }
        }

        // Reset the idle handler count to 0 so we do not run them again.
        pendingIdleHandlerCount = 0; //重置pendingIdleHandlerCount为0，以保证该次获取消息时不会重复执行

        // While calling an idle handler, a new message could have been delivered
        // so go back and look again for a pending message without waiting.

        // 当IdleHandler执行完时，可能已经到了下一个消息执行的时间，因此，在下一次轮询时无需等待，直接获取下一个消息
        // 当nextPollTimeoutMillis为0时，nativePollOnce()方法底层逻辑会立即返回，不会阻塞休眠
        nextPollTimeoutMillis = 0;
    }
}

我们通过上面的源码分析发现，在调用nativePollOnce()方法时，有可能会使当前线程进入阻塞休眠状态，具体是由nextPollTimeoutMillis参数来决定的。nativePollOnce()方法的调用链如下：

其中，native层的核心逻辑Looper::pollOnce()源码如下：

// API版本28
// system/core/libutils/Looper.cpp

/**
 * @param  timeoutMillis [超时时长]
 * @param  outFd         [发生事件的文件描述符]
 * @param  outEvents     [当前outFd上发生的事件，包含4类事件：EVENT_INPUT（可读）、EVENT_OUTPUT（可写）、EVENT_ERROR（错误）和EVENT_HANGUP（中断）]
 * @param  outData       [上下文数据]
 */
int Looper::pollOnce(int timeoutMillis, int* outFd, int* outEvents, void** outData) {
    int result = 0;
    for (;;) {
    	// 先处理没有callback方法的response事件
        while (mResponseIndex < mResponses.size()) {
            const Response& response = mResponses.itemAt(mResponseIndex++);
            int ident = response.request.ident;
            if (ident >= 0) { //ident大于0，则表示没有callback，因为POLL_CALLBACK值为-2，该值定义在Looper.h中
                int fd = response.request.fd;
                int events = response.events;
                void* data = response.request.data;
#if DEBUG_POLL_AND_WAKE
                ALOGD("%p ~ pollOnce - returning signalled identifier %d: "
                        "fd=%d, events=0x%x, data=%p",
                        this, ident, fd, events, data);
#endif
                if (outFd != NULL) *outFd = fd;
                if (outEvents != NULL) *outEvents = events;
                if (outData != NULL) *outData = data;
                return ident;
            }
        }

        if (result != 0) {
#if DEBUG_POLL_AND_WAKE
            ALOGD("%p ~ pollOnce - returning result %d", this, result);
#endif
            if (outFd != NULL) *outFd = 0;
            if (outEvents != NULL) *outEvents = 0;
            if (outData != NULL) *outData = NULL;
            return result;
        }

        // 再处理内部轮询
        result = pollInner(timeoutMillis);
    }
}

在上述源码中，pollOnce()方法的返回值，总共有以下几种：

• POLL_WAKE：表示由wake()触发，即pipe写端的write事件触发；
• POLL_CALLBACK：表示某个被监听fd被触发；
• POLL_TIMEOUT：表示等待超时；
• POLL_ERROR：表示等待期间发生了错误。

我们再来看一下Looper::pollInner()的源码：

int Looper::pollInner(int timeoutMillis) {
	//...省略部分无关代码

    // Poll.
    int result = POLL_WAKE;
    mResponses.clear();
    mResponseIndex = 0;

    // We are about to idle.
    mPolling = true; //即将处于idle状态

    struct epoll_event eventItems[EPOLL_MAX_EVENTS]; //fd的最大个数为16
    // 核心函数：等待事件发生或超时，当调用nativeWake()方法，向管道写端写入字符，则该方法会返回。
    int eventCount = epoll_wait(mEpollFd, eventItems, EPOLL_MAX_EVENTS, timeoutMillis);

    // No longer idling.
    mPolling = false; //标识为不再处于idle状态

    // Acquire lock.
    mLock.lock(); //请求锁

    // Rebuild epoll set if needed.
    if (mEpollRebuildRequired) {
        mEpollRebuildRequired = false;
        rebuildEpollLocked(); //epoll重建，直接跳转到Done逻辑
        goto Done;
    }

    // Check for poll error.
    if (eventCount < 0) {
        if (errno == EINTR) {
            goto Done;
        }
        ALOGW("Poll failed with an unexpected error: %s", strerror(errno));
        result = POLL_ERROR; //epoll事件个数小于0，发生错误，直接跳转到Done逻辑
        goto Done;
    }

    // Check for poll timeout.
    if (eventCount == 0) {
#if DEBUG_POLL_AND_WAKE
        ALOGD("%p ~ pollOnce - timeout", this);
#endif
        result = POLL_TIMEOUT; //epoll事件个数等于0，发生超时，直接跳转到Done逻辑
        goto Done;
    }

    // Handle all events.
#if DEBUG_POLL_AND_WAKE
    ALOGD("%p ~ pollOnce - handling events from %d fds", this, eventCount);
#endif

    // 循环遍历，处理所有事件
    for (int i = 0; i < eventCount; i++) {
        int fd = eventItems[i].data.fd;
        uint32_t epollEvents = eventItems[i].events;
        if (fd == mWakeEventFd) {
            if (epollEvents & EPOLLIN) {
                awoken(); //已经唤醒了，则读取并清空管道数据
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on wake event fd.", epollEvents);
            }
        } else {
            ssize_t requestIndex = mRequests.indexOfKey(fd);
            if (requestIndex >= 0) {
                int events = 0;
                if (epollEvents & EPOLLIN) events |= EVENT_INPUT;
                if (epollEvents & EPOLLOUT) events |= EVENT_OUTPUT;
                if (epollEvents & EPOLLERR) events |= EVENT_ERROR;
                if (epollEvents & EPOLLHUP) events |= EVENT_HANGUP;

                //处理request，生成对应的response对象，push到响应数组
                pushResponse(events, mRequests.valueAt(requestIndex));
            } else {
                ALOGW("Ignoring unexpected epoll events 0x%x on fd %d that is "
                        "no longer registered.", epollEvents, fd);
            }
        }
    }
Done: ;

    // Invoke pending message callbacks.
    // 再处理native层的Message，调用相应的回调方法
    mNextMessageUptime = LLONG_MAX;
    while (mMessageEnvelopes.size() != 0) {
        nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);
        const MessageEnvelope& messageEnvelope = mMessageEnvelopes.itemAt(0);
        if (messageEnvelope.uptime <= now) {
            // Remove the envelope from the list.
            // We keep a strong reference to the handler until the call to handleMessage
            // finishes.  Then we drop it so that the handler can be deleted *before*
            // we reacquire our lock.
            { // obtain handler
                sp<MessageHandler> handler = messageEnvelope.handler;
                Message message = messageEnvelope.message;
                mMessageEnvelopes.removeAt(0);
                mSendingMessage = true;
                mLock.unlock(); //释放锁

#if DEBUG_POLL_AND_WAKE || DEBUG_CALLBACKS
                ALOGD("%p ~ pollOnce - sending message: handler=%p, what=%d",
                        this, handler.get(), message.what);
#endif
                handler->handleMessage(message); //处理native层消息事件
            } // release handler

            mLock.lock(); //请求锁
            mSendingMessage = false;
            result = POLL_CALLBACK; //发生回调
        } else {
            // The last message left at the head of the queue determines the next wakeup time.
            mNextMessageUptime = messageEnvelope.uptime;
            break;
        }
    }

    // Release lock.
    mLock.unlock(); //释放锁

    // Invoke all response callbacks.
    // 处理带有Callback()方法的Response事件，执行Response相应的回调方法
    for (size_t i = 0; i < mResponses.size(); i++) {
        Response& response = mResponses.editItemAt(i);
        if (response.request.ident == POLL_CALLBACK) {
            int fd = response.request.fd;
            int events = response.events;
            void* data = response.request.data;
#if DEBUG_POLL_AND_WAKE || DEBUG_CALLBACKS
            ALOGD("%p ~ pollOnce - invoking fd event callback %p: fd=%d, events=0x%x, data=%p",
                    this, response.request.callback.get(), fd, events, data);
#endif
            // Invoke the callback.  Note that the file descriptor may be closed by
            // the callback (and potentially even reused) before the function returns so
            // we need to be a little careful when removing the file descriptor afterwards.

            // 处理请求的回调方法
            int callbackResult = response.request.callback->handleEvent(fd, events, data);
            if (callbackResult == 0) {
                removeFd(fd, response.request.seq); //移除fd
            }

            // Clear the callback reference in the response structure promptly because we
            // will not clear the response vector itself until the next poll.
            response.request.callback.clear(); //清除response引用的回调方法
            result = POLL_CALLBACK; //发生回调
        }
    }
    return result;
}

通过上述源码分析，我们发现，pollInner()方法主要的逻辑如下：

1. 先调用epoll_wait()，这是个阻塞方法，用于等待事件发生或者超时；当调用nativeWake()方法，向管道写端写入字符，则该方法会返回；
2. 对于epoll_wait()方法的返回，当且仅当以下3种情况出现：

• POLL_ERROR：发生错误，直接跳转到Done；
• POLL_TIMEOUT：发生超时，直接跳转到Done；
• 检测到管道有事件发生，则再根据情况做相应处理：如果是管道读端产生事件，则直接读取管道的数据；如果是其它事件，则处理request，生成对应的response对象，push到response数组；

3. 进入Done标记位的代码段：

• 先处理native层的Message，调用native层的Handler来处理该Message；
• 再处理Response数组，POLL_CALLBACK类型的事件；

从上面的流程中，我们发现，对于Request先收集，一并放入response数组，而不是马上执行。真正在Done开始执行的时候，是先处理native层Message，再处理Request，说明native层Message的优先级高于Request请求的优先级。

另外，在pollOnce()方法中，先处理Response数组中不带Callback的事件，再调用了pollInner()方法。

步骤4：消息发送

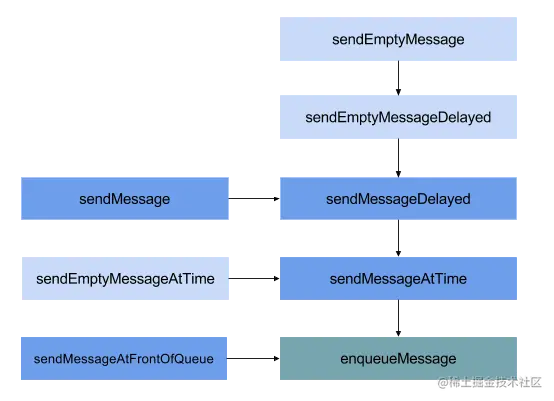

当我们通过Handler发送消息时，具体的调用链如下：

通过上图，我们发现所有的消息发送方式，最终都调用到了Handler中的私有成员方法enqueueMessage()，在该方法内部最终又调用到了MessageQueue.enqueueMessage()；

接下来，我们来看一下MessageQueue.enqueueMessage()中的源码：

// API版本28
// android.os.MessageQueue.java

boolean enqueueMessage(Message msg, long when) {
	// 每一个普通的Message对象，都必须有一个target
    if (msg.target == null) {
        throw new IllegalArgumentException("Message must have a target.");
    }
    if (msg.isInUse()) {
        throw new IllegalStateException(msg + " This message is already in use.");
    }

    synchronized (this) {
        if (mQuitting) { //当前消息队列正在退出，回收Message到消息缓存池中
            IllegalStateException e = new IllegalStateException(
                    msg.target + " sending message to a Handler on a dead thread");
            Log.w(TAG, e.getMessage(), e);
            msg.recycle();
            return false;
        }

        msg.markInUse();
        msg.when = when;
        Message p = mMessages;
        boolean needWake;
        if (p == null || when == 0 || when < p.when) {
            // New head, wake up the event queue if blocked.
            // 当p为null时，说明当前消息队列中没有消息；
            // 或者当前要插入的消息是队列中最早需要执行的，则把该消息插入到消息队列头部
            msg.next = p;
            mMessages = msg;
            needWake = mBlocked;
        } else {
            // Inserted within the middle of the queue.  Usually we don't have to wake
            // up the event queue unless there is a barrier at the head of the queue
            // and the message is the earliest asynchronous message in the queue.

        	// 将消息按照时间顺序插入到消息队列中，一般来说，此时并不需要唤醒事件队列；
        	// 除非，当前消息队列处于阻塞休眠状态，并且消息队列头为同步屏障消息，并且当前要插入的消息为异步消息时，才需要唤醒
            needWake = mBlocked && p.target == null && msg.isAsynchronous();
            Message prev;
            for (;;) {
                prev = p;
                p = p.next;
                if (p == null || when < p.when) {
                    break;
                }
                if (needWake && p.isAsynchronous()) {
                    needWake = false;
                }
            }
            msg.next = p; // invariant: p == prev.next
            prev.next = msg;
        }

        // We can assume mPtr != 0 because mQuitting is false.
        if (needWake) {
            nativeWake(mPtr); //当前消息队列需要唤醒时，调用native层的唤醒方法
        }
    }
    return true;
}

通过上面Java层插入消息的源码分析，我们发现：

• 当插入消息时，如果当前消息队列中没有消息，或者当前要插入的消息是队列中最早需要执行的，则把该消息插入到消息队列头部；如果当前消息队列处于阻塞休眠状态的话，则需要唤醒消息队列；
• 其它情况，将消息按照时间顺序插入到消息队列中时，一般来说，此时并不需要唤醒事件队列；除非，当前消息队列处于阻塞休眠状态，并且消息队列头为同步屏障消息，并且当前要插入的消息为异步消息时，才需要唤醒消息队列。

其中，nativeWake()唤醒方法的调用链如下：

我们来看一下native层的核心方法Looper::wake()的源码：

// API版本28
// system/core/libutils/Looper.cpp

void Looper::wake() {
#if DEBUG_POLL_AND_WAKE
    ALOGD("%p ~ wake", this);
#endif

    // 向管道mWakeEventFd中写入字符1
    uint64_t inc = 1;
    ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd, &inc, sizeof(uint64_t)));
    if (nWrite != sizeof(uint64_t)) {
        if (errno != EAGAIN) {
            LOG_ALWAYS_FATAL("Could not write wake signal to fd %d: %s",
                    mWakeEventFd, strerror(errno));
        }
    }
}

在上述源码中，TEMP_FAILURE_RETRY是一个宏定义，当执行write失败后，会不断重复执行，直到执行成功为止；在执行成功后，在阻塞休眠状态的线程，将从epoll_wait()处返回，进而唤醒了整个消息队列，继续处理消息。

总结

MessageQueue通过mPtr变量保存了native层的NativeMessageQueue对象的指针，从而使得MessageQueue成为Java层和Native层的枢纽，既能处理上层消息，也能处理native层消息；下面是Java层与Native层的对应图：

在上图中：

• 红色虚线关系：Java层和Native层的MessageQueue通过JNI建立关联，彼此之间能相互调用，搞明白这个互调关系，也就搞明白了Java如何调用C++代码，C++代码又是如何调用Java代码。
• 蓝色虚线关系：Handler/Looper/Message这三大类Java层与Native层并没有任何的真正关联，只是分别在Java层和Native层的handler消息模型中具有相似的功能。都是彼此独立的，各自实现相应的逻辑。
• 在Native层中，WeakMessageHandler继承于MessageHandler类；NativeMessageQueue继承于MessageQueue类。

另外，消息处理的流程是先处理Native层的Message，再处理Native层的Request，最后处理Java层的Message。理解了该流程，也就明白有时上层信息很少，但响应时间却较长的真正原因。

参考链接：

Android同步屏障机制

select/poll/epoll机制对比分析

Android消息机制-Handler（Java层）

Android消息机制-Handler（native层）

你管这破玩意儿叫IO多路复用？

深入揭秘epoll是如何实现IO多路复用的！
