深入css的inline排版渲染原理对于web来说，CSS的文本排版功能异常强大，但web的绘图、矢量、动画等能力太过欠

inline布局是css的重要特色之一，它在文档流中对文本排版起了不可或缺的重要作用。

前言

对于web来说，CSS的文本排版功能异常强大，外加块级、弹性等控制，形成了如今丰富的web展现。这很容易理解，因为HTML协议本身就是以“超文本”为基础的。但web的绘图、矢量、动画等能力太过欠缺，这对RIA来说却是强项。反过来同样如此，RIA在文本排版上又弱得可怜。正是由于二者之间侧重不同，导致了如今割裂的局面。canvas/svg的出现稍稍弥补了web的一些不足，但由于仍然是独立的渲染环境，所以这个割裂并未得到有效改进。

场景

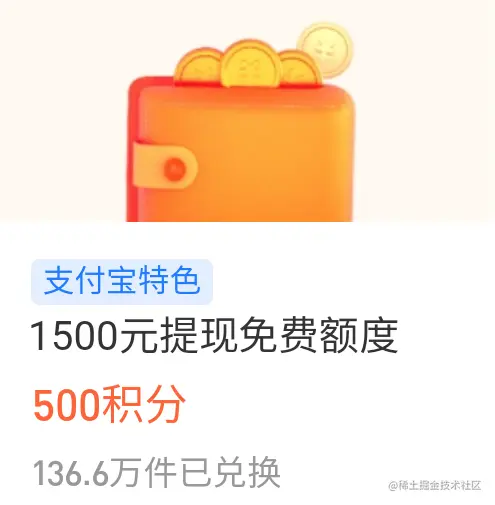

inline的使用场景太过常见，以至于我们甚至不会去关注它，甚至认为是理所当然的。随便打开一个能看见的APP上的卡片样式，如下图：

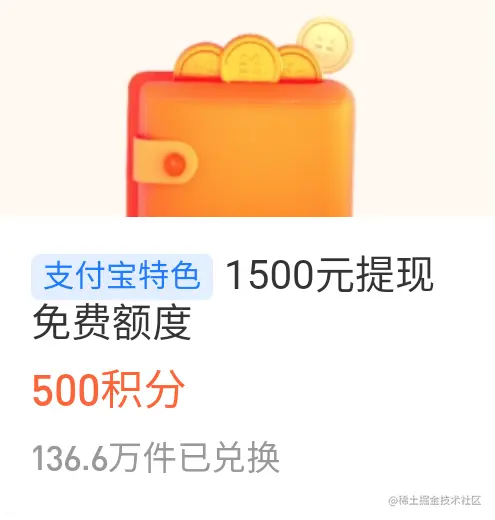

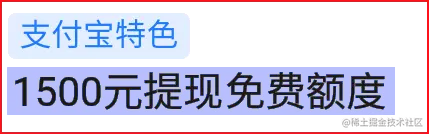

中间支付宝特色1500元提现免费额度就是inline的常见用途。当多个标签内容同处一行时，仍然视作同行排版，在抵达边缘处正常换行，且上下边距无效。它可能的HTML结构是：

<div>
  <small>支付宝特色</small>
  <span>1500元提现免费额度</span>
</div>

说到这似乎没体现出inline的特殊之处，那么和inline-block/block对比一下：

<div>
  <small style="display:inline-block">支付宝特色</small>
  <span style="display:inline-block">1500元提现免费额度</span>
</div>

可以看到，无论block还是inline-block，2个行内元素small和span各自分离换行了。因为只要带上了block字样，css的盒子模型中这个元素都会尝试独占一行，即便是inline-block。那么什么情况下inline-block不换行呢？除非span内的文字很少达不到换行的要求：

<div>
  <small style="display:inline-block">支付宝特色</small>
  <span style="display:inline-block">提现免费</span>
</div>

而一旦文字过多，span元素又会表现得跟block一样。这便是inline-block的特性之一，介于inline和block之间的一种特殊盒子模型。block不用多说，怎么着都不会同行。

布局

上面的情况在HTML/CSS中是司空见惯的，可如果在canvas/svg这种RIA场景下出现该如何是好？往往我们会下意识屏蔽掉这种场景，产品和视觉也会自动认为RIA下不应该有这些东西，即便有也要独立提取出来放在HTML中。这是一个很神奇的思维定式，似乎它理所应当不应该出现在RIA中。这无疑限制了我们的想象力。

RIA中对于简单block的实现（暂不考虑盒子模型、bfc等）还是比较简单的，一个矩形盒子指定x/y/width/height即可。多个block出现则按文档流规则从上到下依次排列，y坐标根据前一个的y+height即可算出。如果有边距（margin/padding），再加上也很简单（不考虑margin合并）。

可一旦block不定高，即根据内容决定高度，自适应撑开，不少RIA就缺少这个能力了。想要解决需要费些功夫。

canvas.measureText(String).width;
window.getComputedStyle(dom, null).width;

上面2个api分别是canvas/svg下的测量文字宽度的办法，其中svg借助了HTML的能力。这样便可获取到每个字符的宽度。让我们简化下举例：

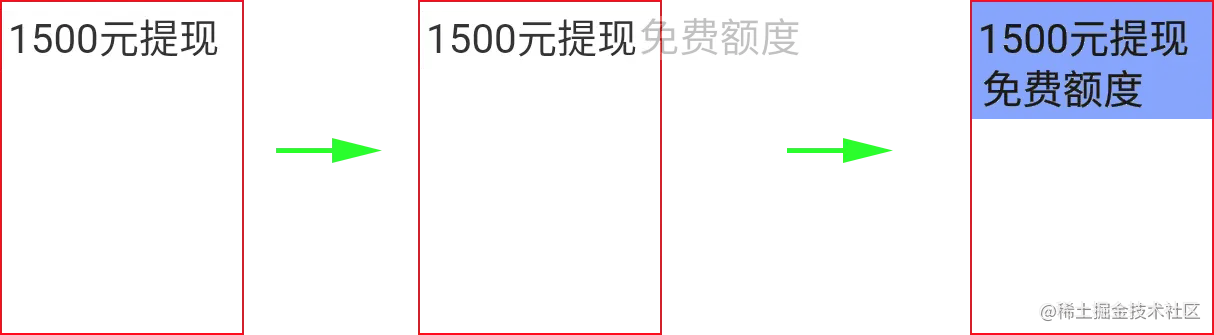

红色边框是父层范围（或浏览器窗口范围），文字逐个（假设阅读模式为水平方向从左到右）排列，当第一行“1500元提现”排完时，后面的“免”字尝试放置发现宽度不够了，于是发生换行，y坐标增加lineHeight计算值后重新x从0开始。最终这个元素的尺寸为蓝色背景区域，于是不定高元素的height便计算出来了。下个block继续往下排列。

扩展话题：canvas/svg无法像浏览器那样直接拿到系统字体信息，因此测量存在误差，详见：stackoverflow.com/questions/6… 即便有解决办法，但这个办法依旧存在少量特殊情况的误差。如Arial的字符f就比字符1需要个额外的误差匹配比例配置。

回到inline的情况，仍旧简化下举例：

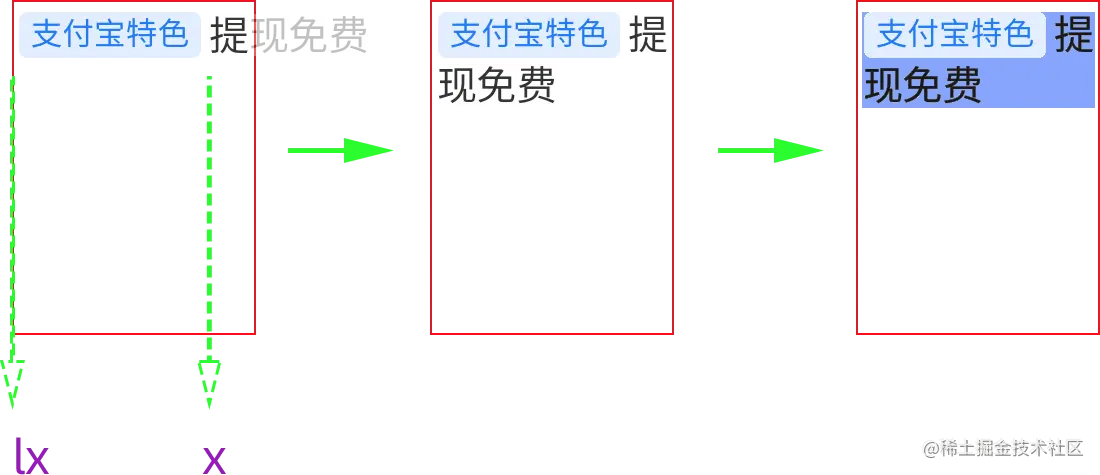

当2个inline出现的情况，第1个没占满，第2个可以前面一部分跟着首行但后面另一部分会换行。此时多加个x坐标记录，使得有2个x坐标：首行x和换行后行首lx。这样前面一部分可以紧跟着x继续，“提”字放得下，但“现免费”放不下，因此重新从lx开始。多行的情况后面都是lx，只有首行如此。完成后，span元素的整体占位是蓝色背景区域，这看起来比“提现免费”4个字要大，因为是以其包含的LineBox极值计算的。最小的x在“现”的左侧，最小的y在“提”的上侧，最大的x在“提”的右侧，最大的y在“现免费”的下侧。

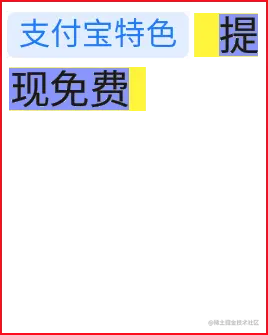

另外inline的mpb（margin/padding/border简称，下同）在水平方向是生效且影响布局的，并且只在首尾生效，因此假如出现了水平mpb且导致“提”无法紧跟着首行的话，会出现下图情况（黄色背景标明水平mpb）：

如果水平mpb算上仍然首行能排下的话，就会出现左侧mpb在第1行，右侧mpb在第2行的情况：

还有比较特殊的情况是，每行至少要有一个字符，即便宽度不足，防止排不下死循环的情况。这种最少字符限制在其它布局场景中也经常能见到（如flex），在此不再赘述。

嵌套

之前都是简化的场景，如果inline包含inline/inline-block怎么办？ inline的递归inline表现没什么不同，其共享顶层inline的换行规则，即x和lx坐标是公用的，LineBox的产生和从属也是公用的。 inline-block则不同，其内部生成了新的块级上下文，当发生换行时x和lx坐标、LineBox也完全和外界隔离开来。

上图这个例子假设左边small是inline，右边span是个inline-block且产生了换行。想要达到这种效果是不是少了些什么？没错之前说过，inline-block会试图占满整行，如果发生换行应该是下图的情况：

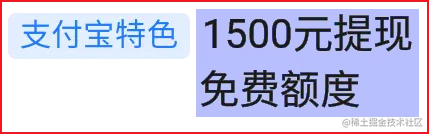

如果依旧想要不换行的话，只能设置inline-block的width为固定宽度且不能大于首行剩余空白尺寸。可以看到，inline-block内部换行后的lx是从自己的边界开始计算的，由于其内部只有1个inline且无水平mpb，所以x和lx坐标相同。最终产生了2个LineBox，如下图2个蓝色区域所示（暂不考虑vertial-align对齐）：

如果inline-block内部再包含多个inline，递归行为又重新开始，回到本节开头处。

LineBox

说了这么多，LineBox也经常听到，那它到底是什么？这里有篇译文很好地介绍了它和字体的知识：zhuanlan.zhihu.com/p/25808995 说白了就是一行内容所在矩形区域。当inline发生换行时就会产生一个新的LineBox，一个上下文节点内部会有若干个LineBox（0个为空白节点、1个是只有1行、多个是换行）。块级元素（block、inline-block、flex等）会产生新的上下文，inline和文本会复用这个上下文，而LineBox中会包含文本块、inline-block、特殊的inline节点（如img标签）。

文本块：处在这一行的文本。如果一段文本超长产生换行，则截取其中处在本行的文本。
inline-block：行内块级元素，只有在不导致换行的情况下（见上节）会和其它内容共处于同个LineBox内。
特殊inline节点：img标签等，其可以设置width/height。注意没提到LineBox内部包含inline本身，因为复用上下文的缘故，且其真正参与布局影响的是它的内容（文本），所以算法实现上可以认为LineBox内部没有inline。

垂直对齐

之前暂不考虑的vertial-align对齐，在完成基础布局后要处理一下。以下图2种情况举例：

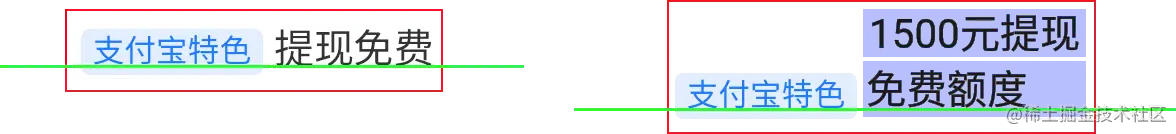

图中左侧是2个inline同行但由于font不相同（字体、大小、行高等），基于默认对齐方式是baseLine的情况，2个inline文本是底部对齐（这里中文底部恰好是小写字母x的底部）。图中右侧右边是个定宽inline-block，且产生了2个LineBox。此时对齐方式是inline的baseLine和inline-block的最后一个LineBox的baseLine对齐。渲染前面说过，inline的水平mpb影响布局且只出现在首尾（多行情况），垂直mpb无效。但是在渲染时，垂直mpb有效且会应用在每一行中，这就是inline的渲染特殊之处：根据LineBox进行渲染，而非节点本身。

<div style="font-family:Arial;word-break:break-all;width:100px;background:#CCC;">
  <span style="font-size:50px;background:rgba(255,0,0,0.3)">2222</span>
</div>

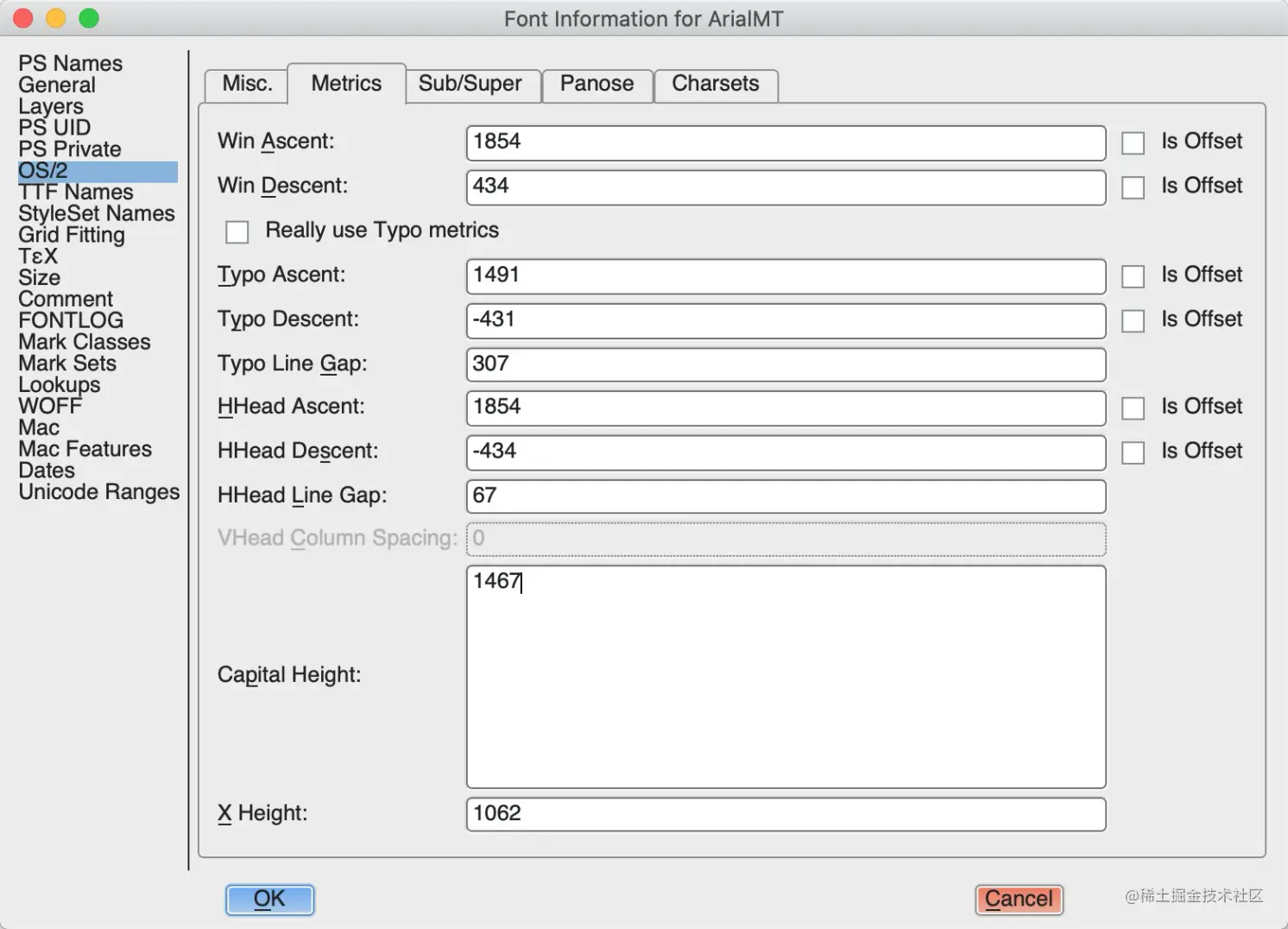

可以看到，因为换行产生了2个LineBox，所以背景色也有2块。需要特殊说明的是，有的字体会观察不出来分割的效果，那是因为字体没有lineGap，常见字体中Arial才行，通过软件我们也能确认Arial的行缝隙信息：

mpb情况：

<div style="word-break:break-all;width:40px;background:#CCC;">
  <span style="padding:2px;border:2px solid rgba(0,0,255,0.5);font-size:30px;background:rgba(255,0,0,0.3)">222222</span>
</div>

可以看到水平mpb只在首尾行出现，垂直mpb渲染是每行都生效的，由于值相较行间距大，所以产生了重叠的情况。奇怪的是，在声明background-clip为content-box时，chrome/blink（v89）出现了渲染错误的情况，safari/webkit和firefox/gecko则正确。karas的实现也规避了这个bug。

左边错误渲染，右边正确。

上面渲染只是纯色，当遇到background-image（包含图片和渐变）时还要特殊一些。

假设用karas的logo作为一个多行inline的背景图会怎样，先看渲染结果：

图中左侧是最终情况，看着比较乱，实际假如inline不换行的话，右侧是最终情况。换行对于不换行而言，就是先按不换行情况渲染，然后进行切割。在canvas中，切割比较容易做到，svg麻烦点，生成可复用的包含image的symbol后，引用时再用clipPath切割它。差异当有不同font（字体、大小、行高）同LineBox，渲染会发生什么情况？

<div style="word-break:break-all;width:80px;background:#CCC;">
  <span style="background:rgba(255,0,0,0.3);">22<strong style="padding:5px;font-size:50px;background:rgba(0,0,255,0.3)">3</strong>22</span>
</div>

这个LineBox比较特殊，中间的嵌套inline的strong包含的3字体很大，但是外边的span并不会按照LineBox的最大范围渲染，它的y尺寸依旧是本身的lineHeight计算值。即便strong是个空节点也会如此。

<div style="margin:10px;word-break:break-all;width:80px;background:#CCC;">
  <span style="background:rgba(255,0,0,0.3);">22<strong style="padding:5px;font-size:50px;background:rgba(0,0,255,0.3)"></strong>22</span>
</div>
<div style="margin:10px;word-break:break-all;width:80px;background:#CCC;">
  <span style="background:rgba(255,0,0,0.3);">22<strong style="font-size:50px;"></strong>22</span>
</div>

最后看下karas在v0.54版本实现inline的pr情况，大概花了几天分析设计，10天编码，一共2周的时间：github.com/karasjs/kar… code大头反而是test。注：由于简化的缘故，karas并未实现LineBox序渲染，仍按照dom节点序渲染。这会发生在嵌套inline且多行时，外部inline无法覆盖内部inline上一行的LineBox。它实在过于罕见，所以省略了。
