一、背景

什么是104规约？

104规约国家电力设备通信的一种标准协议，版本目前分为IEC104 1997和2002两个版本，在流程上没有什么变化，02版只是在97版上扩展了遥测、遥信等信息体地址，区别如下：

类别	1997版基地址	2002版基地址
遥信	1H----400H	1H----4000H
遥测	701H----900H	4001H----5000H
遥控	B01H----B80H	6001H----6100H
设点	B81H----C00H	6201H----6400H
电度	C01H----C80H	6401H----6600H

二、104规约帧格式分析

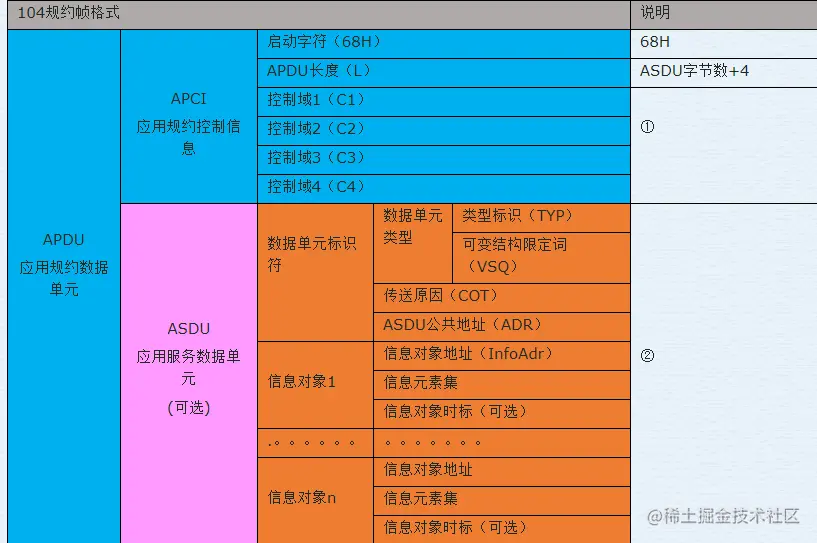

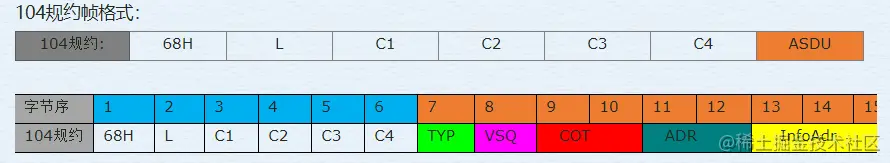

104规约帧格式：

①.控制域格式有三种：

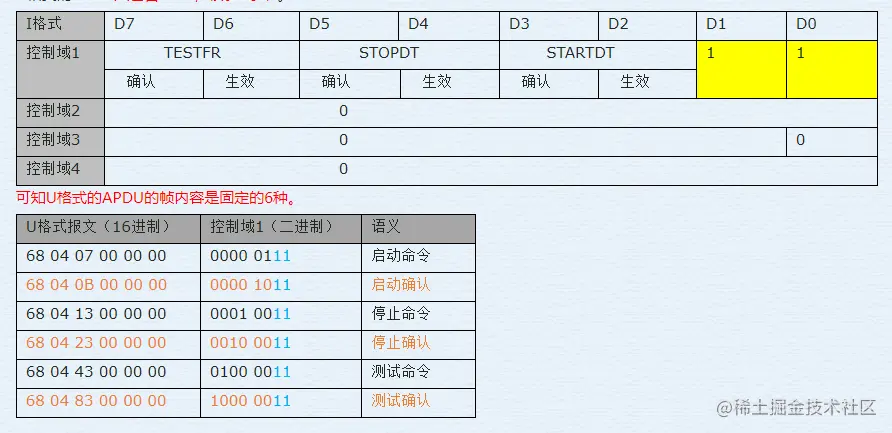

1）U格式：不计数的控制功能类型，用于传输控制命令的报文。

U格式的APDU只包含APCI，帧长6字节。

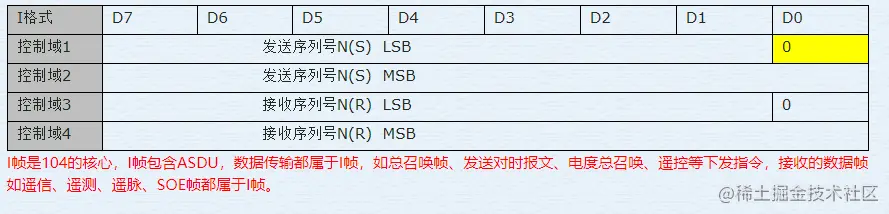

2）I格式：信息传输格式类型，用于传输含有信息体的报文和确认对方I格式的信息报文。

I格式的APDU包含APCI和ASDU

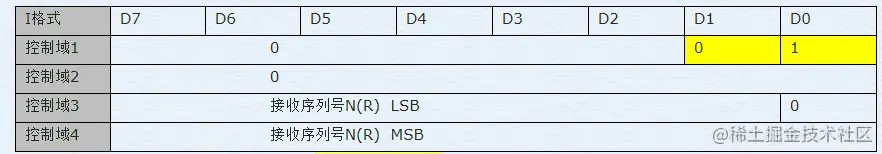

3）S格式：计数的监视功能类型，用于传输对站端的确认的报文。

S格式的APDU只包含APCI，帧长6字节。

可知S格式的APDU的帧内容为如下6个字节：68 04 01 00 98 53 前四个字节固定，后两个字节表示接收序号。 S帧和I帧结合使用，用于信息确认，主站和子站可以按频率发送，比如接收8帧I帧回答一帧S帧，也可以要求接收一帧I帧就应答一帧S帧。

②.104规约ASDU：

数据单元标识符：

1）数据单元类型：

类型标识（TYP）：1字节

可变结构限定词（VSQ）：1字节

2）传送原因（COT）：2字节

3）ASDU公共地址（ADR）：2字节

4）信息对象地址（InfoAdr）：3字节

常用的类型标识（TYP）：

可变结构限定词（VSQ）：占1个字节，最高位为是否连续标志(1：连续，0：不连续)，后7位表示信息对象个数。

当可变结构限定词最高位为1表示连续时，对应n个信息对象中，第一个信息对象中含有信息体地址(3个字节)表示从这个规约地址开始，第二个信息对象中不再包含信息体地址，第二个信息对象地址是在第一信息对象中的信息体地址递增。当可变结构限定词最高位为0表示不连续，每个信息对象中都包含信息体地址。

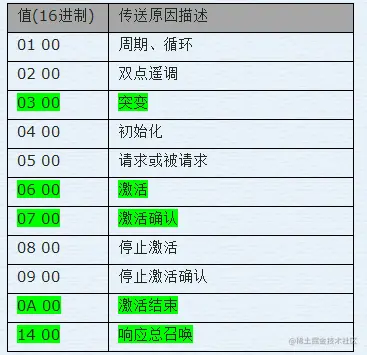

传送原因（COT）：2字节，低字节在前，高字节在后。

三、报文实例解析

实例一：数据总召应答报文。

发送：68 0E 62 03 DC 53 64 01 06 00 01 00 00 00 00 14

接收：68 0E DC 53 64 03 64 01 07 00 01 00 00 00 00 14 68 10 DE 53 64 03 01 83 14 00 01 00 01 00 00 01 00 01 68 3A E0 53 64 03 0D 89 14 00 01 00 01 40 00 D8 A3 C0 3F 00 55 E3 C5 3F 00 6B BC C4 3F 00 D7 A3 CE 42 00 00 80 CE 42 00 70 BD CE 42 00 F6 08 88 43 00 CC CC 5C C1 00 70 BD C7 42 00 68 0E E2 53 64 03 64 01 0A 00 01 00 00 00 00 14

1.发送报文：召唤全数据激活帧

2.接收报文

含有：召唤全数据激活确认帧、遥信数据帧、遥测数据帧以及召唤全数据激活结束帧

1）召唤全数据激活确认帧：

2）遥信数据帧：

3）遥测数据帧：

（1）实例1

（2）实例2

68 12 02 00 00 00 0D 01 03 00 01 00 01 40 00 00 00 DC 43 00

说明：68:开始地址 12:总字节长度 02：发送序列号+2  00 00:接收序列号  0D:通信标准   01：发送数量  03：请求原因(突变)    DC 43 ：属性值

（3）实例3 字节数组传输方式：

                    //将数值转换为字节数组
                    byteArray = ByteUtil.getByteArray((float) Float.valueOf(utfRes));
                    resultBytes[0] = 0x68;//头部
                    resultBytes[1] = 0x12;//字节总长度
                    resultBytes[2] =(byte) (0x00+temp);
                    temp+=2;
                    resultBytes[3] = 0x00;
                    resultBytes[4] = 0x00;
                    resultBytes[5] = 0x00;
                    resultBytes[6] = 0x0D;//通信标准
                    resultBytes[7] = 0x01;//发送数量
                    resultBytes[8] = 0x03;//传输原因
                    resultBytes[9] = 0x00;
                    resultBytes[10] = 0x01;
                    resultBytes[11] = 0x00;
                    //地址编码 4001H开始
                    resultBytes[12] = (byte) (0x01+i);
                    resultBytes[13] = 0x40;
                    resultBytes[14] = 0x00;
                    add=i;
                    //浮点数转16进制 低位在前、高位在后
                    resultBytes[15] = byteArray[3];
                    resultBytes[16] = byteArray[2];
                    resultBytes[17] = byteArray[1];
                    resultBytes[18] = byteArray[0];
                    resultBytes[19] = 0x00;

4）召唤全数据激活结束帧：

实例二、数据突变上传报文

接收：68 42 AA 53 5E 03 0D 07 03 00 01 00 01 40 00 DC F9 BE 3F 00 02 40 00 94 18 C4 3F 00 03 40 00 6F 12 C3 3F 00 04 40 00 D7 A3 CE 42 00 07 40 00 29 DC 86 43 00 08 40 00 99 99 59 C1 00 09 40 00 8F C2 C7 42 00

1.突变上传的数据帧，遥测类型不连续数据。

实例三、

发送：68 0E 60 03 BC 53 65 01 06 00 01 00 00 00 00 45

接收：68 0E BC 53 62 03 65 01 07 00 01 00 00 00 00 45 68 21 BE 53 62 03 0F 84 25 00 01 00 01 64 00 B8 04 00 00 00 10 00 00 00 01 47 00 00 00 02 05 00 00 00 03 68 0E C0 53 62 03 65 01 0A 00 01 00 00 00 00 45

1.发送报文：召唤电度激活帧

2.接收报文：含召唤电度激活确认帧、电度数据帧以及召唤电度激活结束帧

1）召唤电度激活确认帧：

2）电度数据帧：

3）召唤电度激活结束帧

四、最后

感谢其他博客提供思路，我只是站在巨人的肩膀上学习罢了！！！
