1. flink整体架构以及重要特点

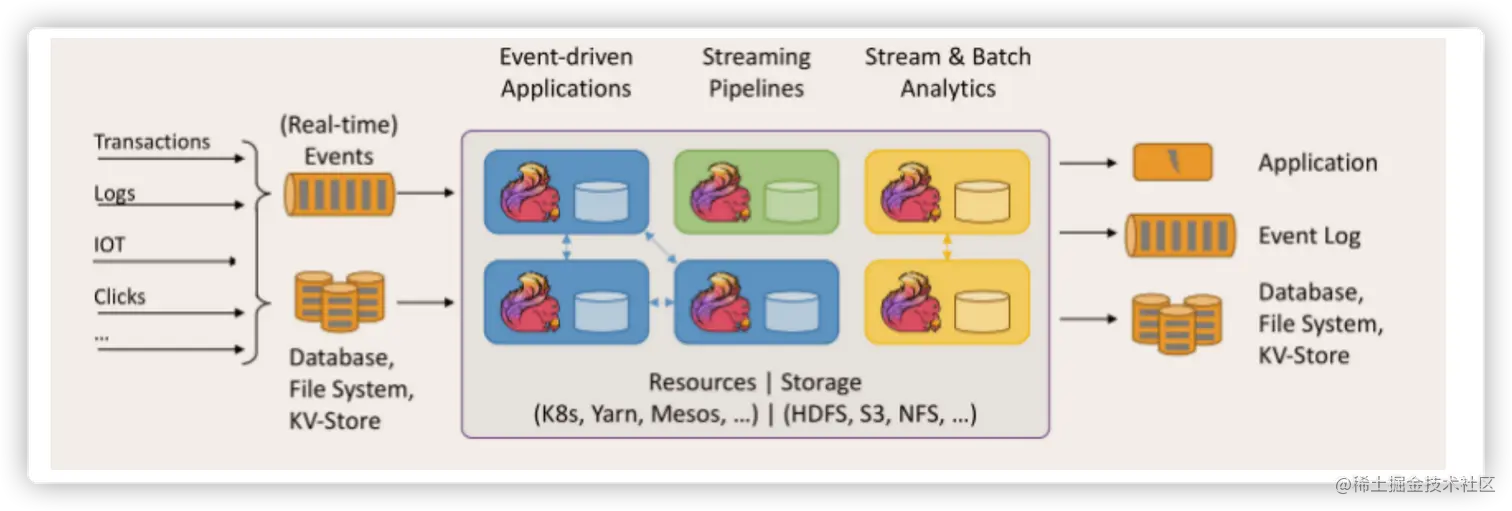

下面这张图是flink的流批统一以及事件驱动的重要概念图

1. flink的特点

1 事件驱动型

事件驱动型运用是一类具有状态的应用，它从一个或者多个事件流中提取数据，并根据到来的事件触发计算，状态更新。类似于kafka这种消息队列都是事件驱动型应用。

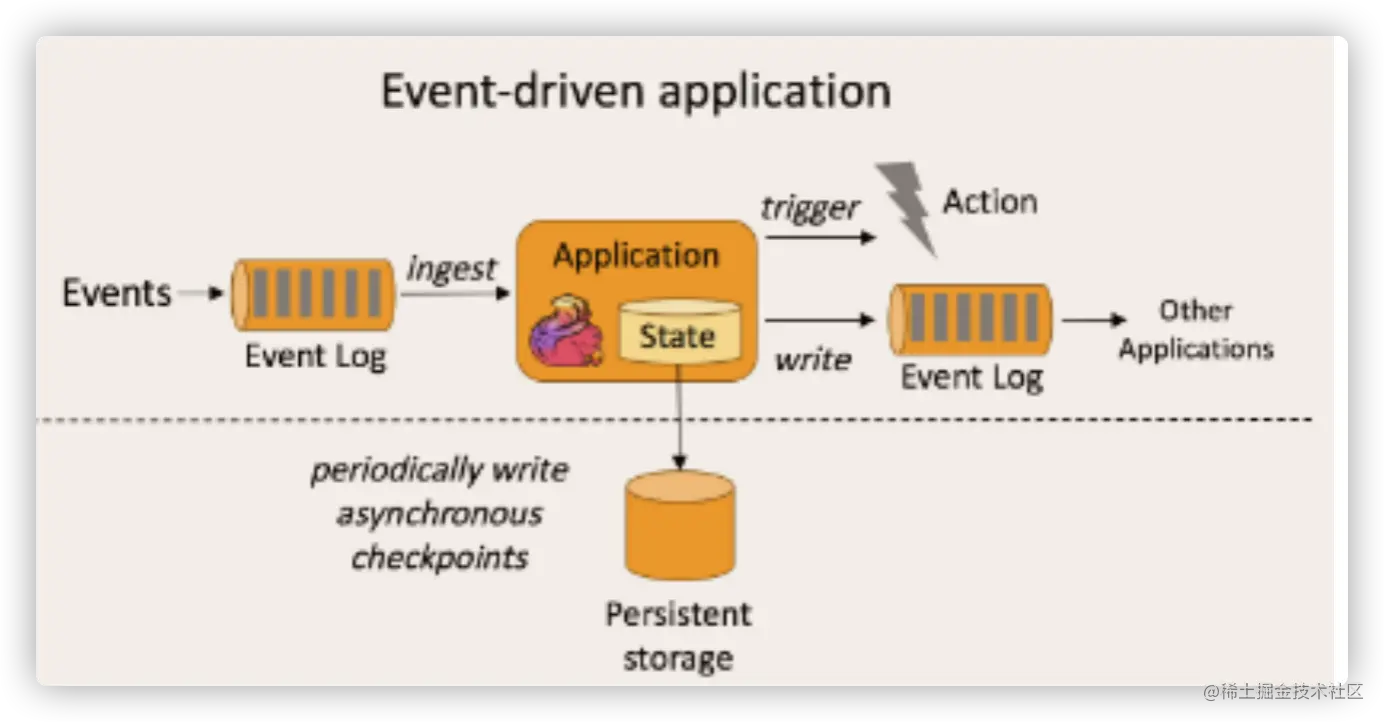

事件驱动型概念图

2. 流的世界观

1. 有界流：离线数据
2. 无界流：实时数据

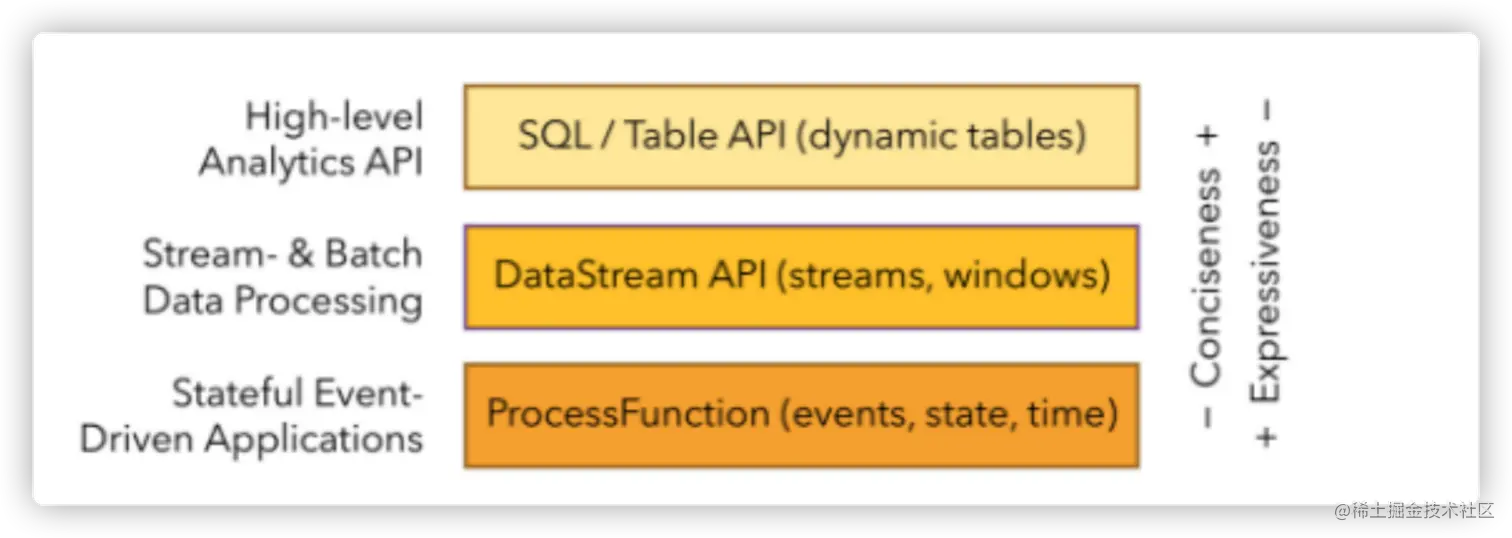

3. 分层api

2. yarn模式下

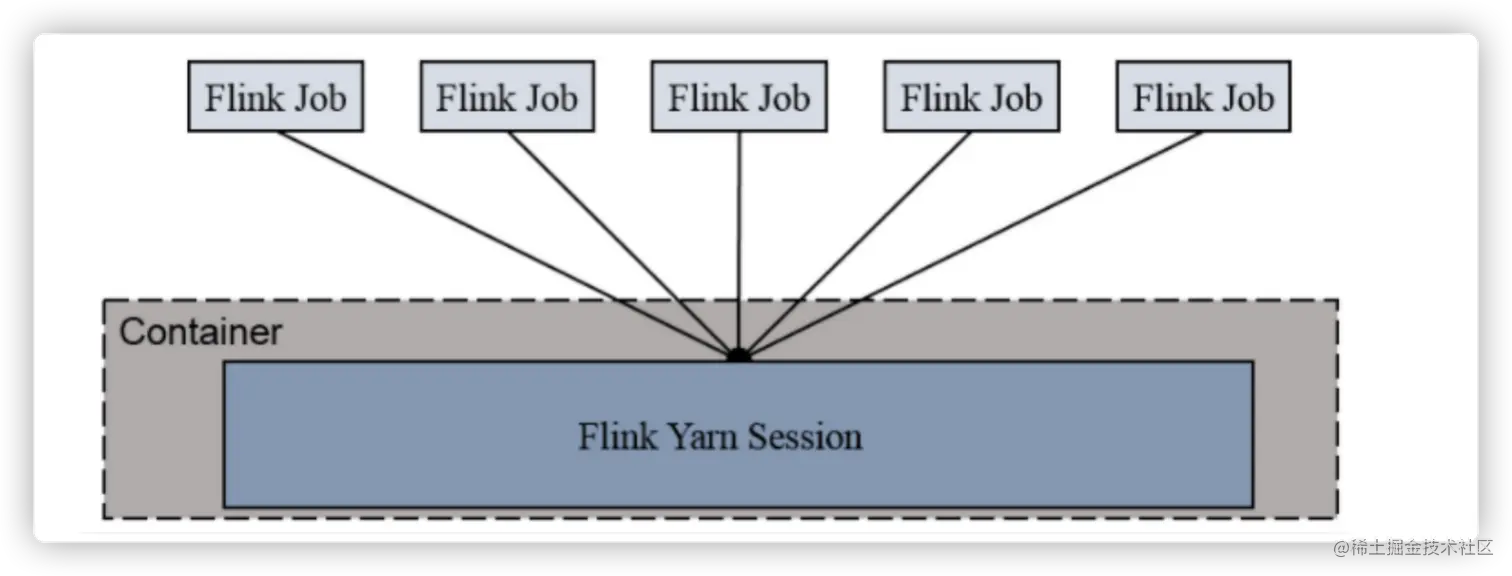

1. session-cluster模式

在yarn中初始化一个集群，以后所有的flink job都会向这里提交，这个flink集群常驻在yarn中，除非手动停止（一般是在测试环境中会这样，生成环境一般不会这样搞）

2. 启动

1. 启动Hadoop集群

2. 启动yarn-session

   ./yarn-session.sh -n 2 -s 2 -jm 1024 -tm 1024 -nm test -d


   名词解释：

   -n(--container) : taskManager的数量

   -s(--slots): 每个taskManager的slot数量，默认一个slot一个core，

   -jm: jobManager的内存（MB）

   -tm： taskManager的内存（MB）

   -nm: yarn的appName(现在yarn的ui上的名字)。

   -d: 后台执行

3. 执行任务

   ./flink run -c com.mayishijie.wc.StreamWordCount  FlinkTutorial-1.0-SNAPSHOT-jar-with-dependencies.jar --host lcoalhost –port 7777


4. 取消yarn-session

   yarn application --kill application_1577588252906_0001

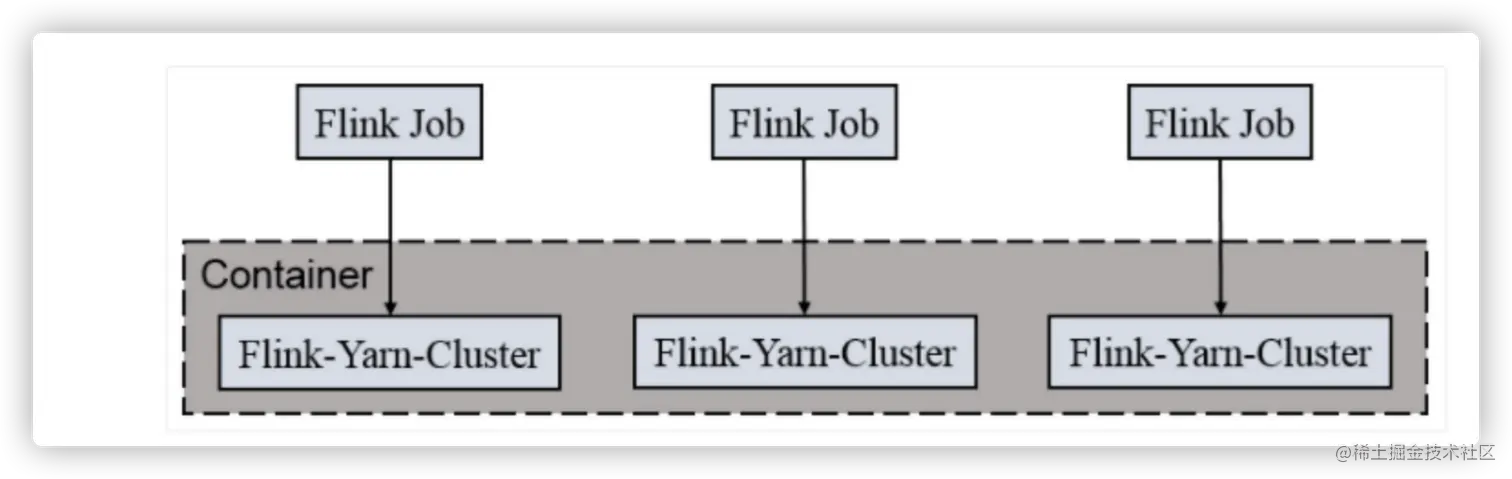

2. per-job-cluster模式

每次提交都会创建一个新的flink集群，任务之间互相独立，互不影响，方便管理。任务执行完成之后创建的集群也会消失

启动

和session-cluster的步骤差不多，就是不用启动yarn-session,直接运行任务

2. Flink运行时架构

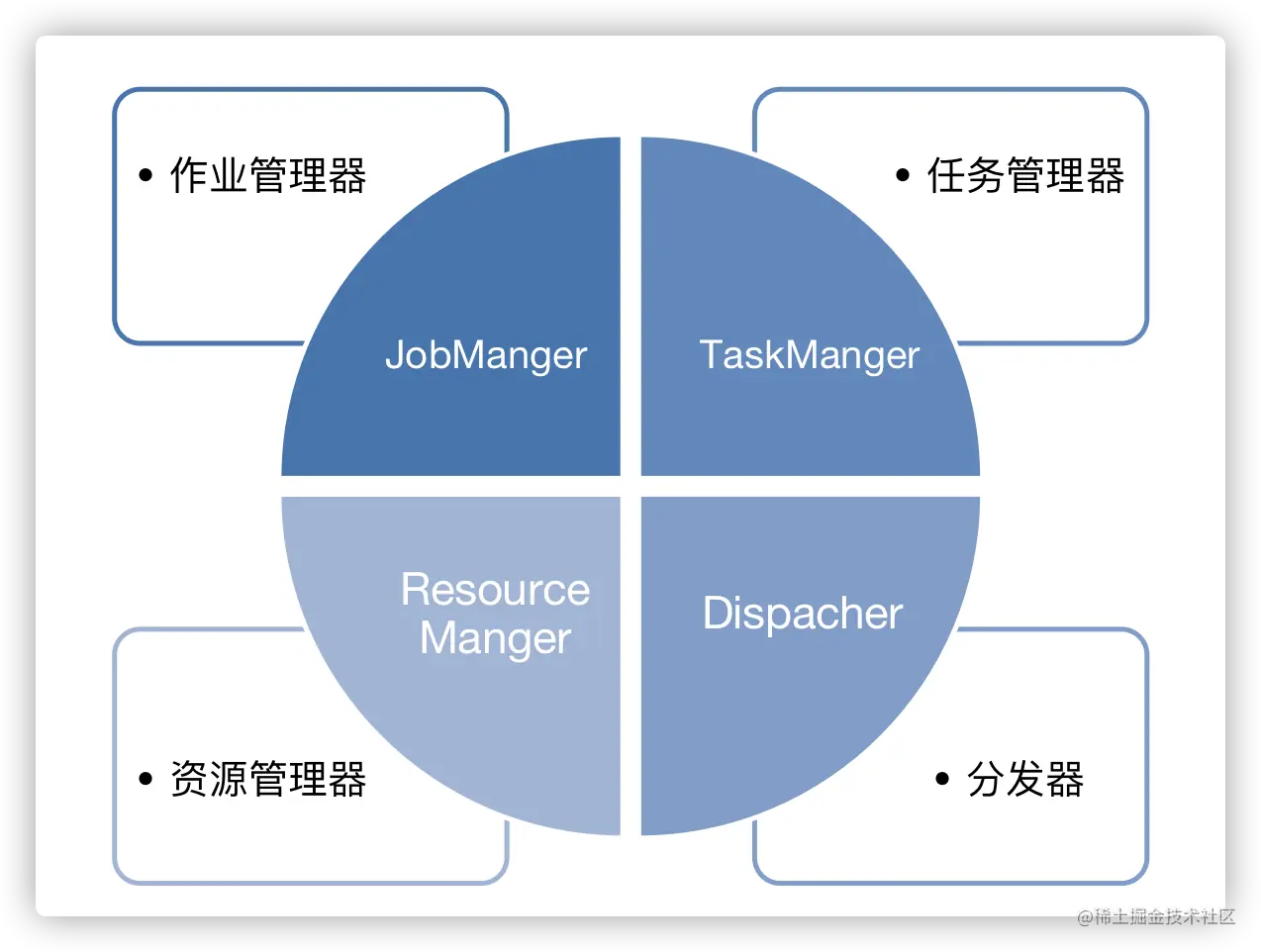

1. 运行时4大组件

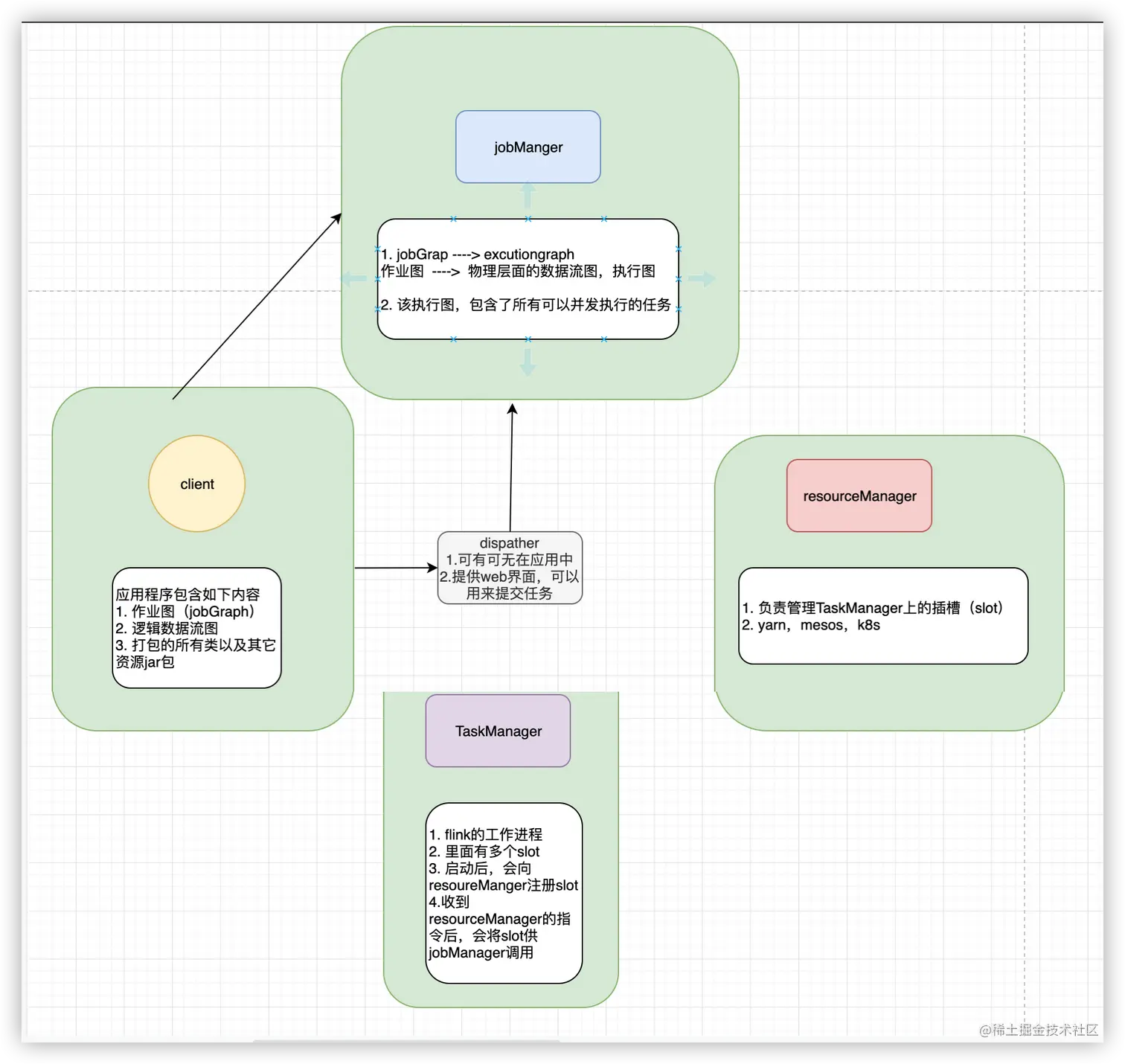

2. 各个组件的职责

1. jobManger（控制一个应用程序执行的主进程）

2. TaskManger

3. ResourceManger

4. dispacher

3. 提交流程

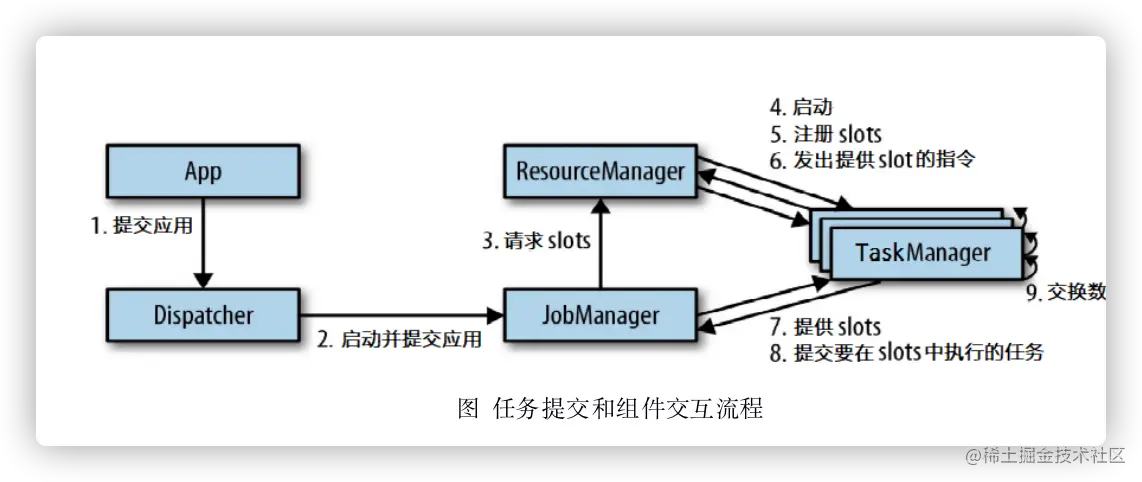

1. 大体流程

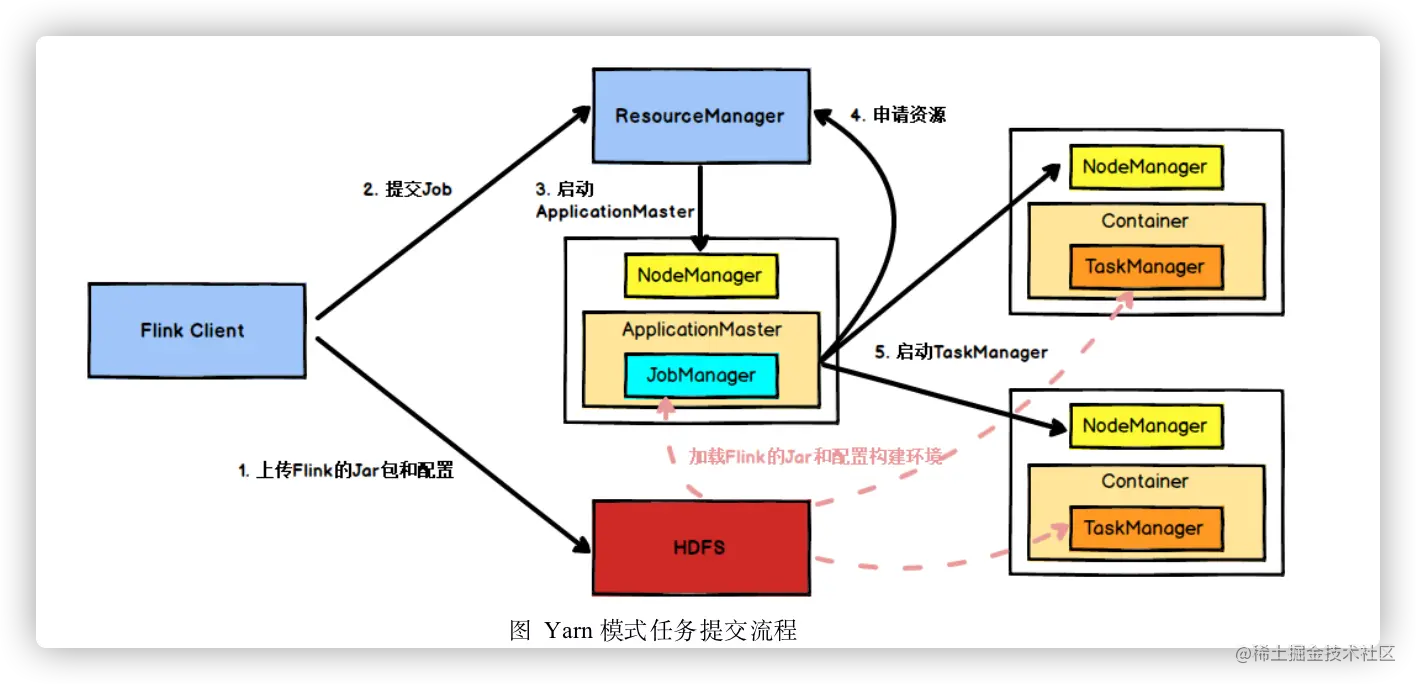

2. Yarn下的提交流程详解

其实yarn下无论是flink还是其他，可以参考mr中在yarn下的提交详细流程，其实都差不多

1. Flink任务提交后，Client向HDFS上传Flink的Jar包和配置，
2. 之后向Yarn ResourceManager提交任务，ResourceManager分配Container资源并通知对应的NodeManager启动ApplicationMaster，
3. ApplicationMaster启动后加载Flink的Jar包和配置构建环境，然后启动JobManager，
4. 之后ApplicationMaster向ResourceManager申请资源启动TaskManager，ResourceManager分配Container资源后，由ApplicationMaster通知资源所在节点的NodeManager启动TaskManager
5. NodeManager加载Flink的Jar包和配置构建环境并启动TaskManager，TaskManager启动后向JobManager发送心跳包，并等待JobManager向其分配任务。

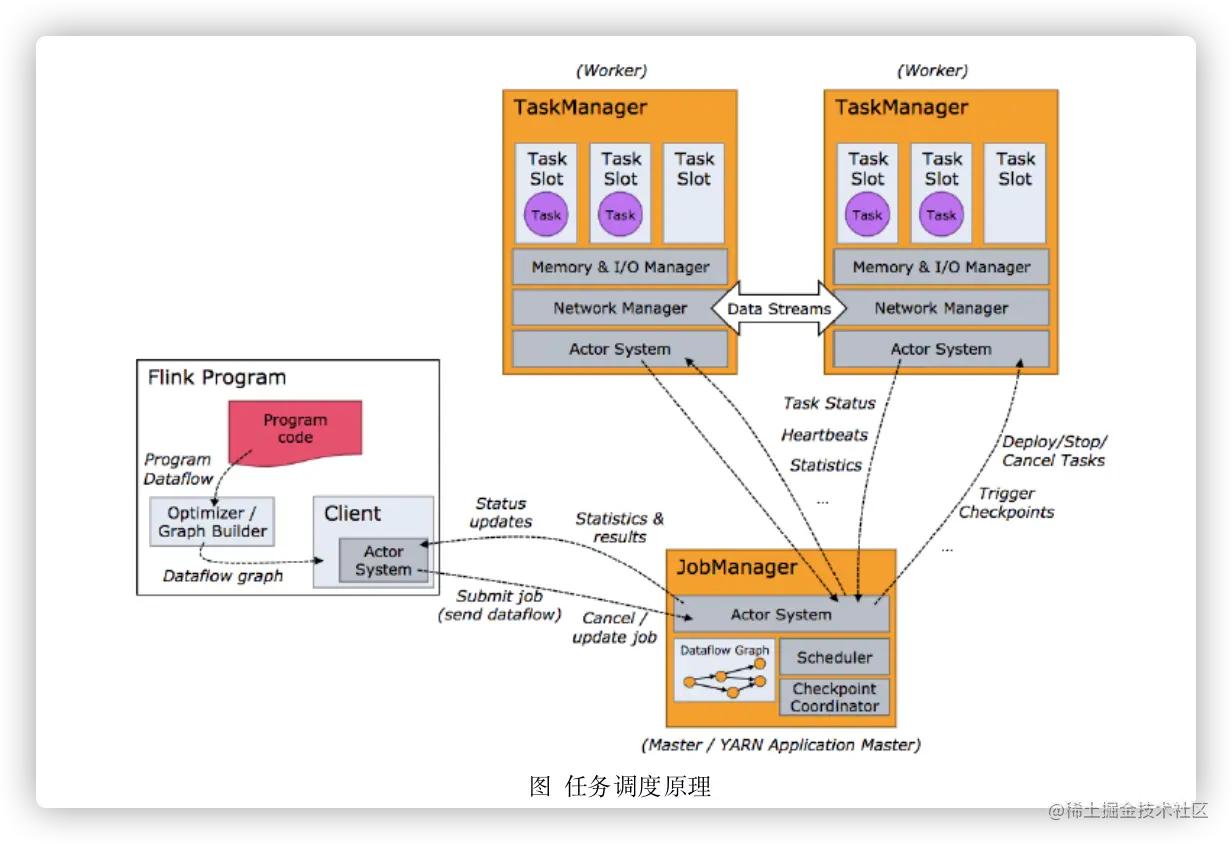

4. 任务调度原理

1. taskManager与slots

1. taskManager与slots的关系图

1. 一个worker(TaskManager)是一个JVM进程
2. worker能接收多少个task，取决于worker有多少个task slot
3. 一个task slot就是taskManager中的资源子集（相当于就是有独立的一块资源集），这也意味着它不用与其它job的subTask竞争管理的内存
4. slot目前仅仅是用来隔离task的受管理的内存
5. 重点理解6和7：
6. task slot是个静态概念，是指taskManager的并发能力（其实就是它拥有多少的资源集，有多少task slot，就有多少的并发能力。可以通过taskmanager.numberOfTaskSlots配置）
7. 并行度parallelism是动态概念：就是实际使用taskManager的并发能力（其实就是说：taskManger有很多的task slot，但是我规定只用少数几个，那么就算taskManager有很大的并发能力,但是因为限制只用其中一少部分，那么它的实际并发能力依然比较少），可以通过该参数进行配置parallelism.default。（举例说明：假设一共有3个TaskManager，每一个TaskManager中的分配3个TaskSlot，也就是每个TaskManager可以接收3个task，一共9个TaskSlot，如果我们设置parallelism.default=1，即运行程序默认的并行度为1，9个TaskSlot只用了1个，有8个空闲，因此，设置合适的并行度才能提高效率）

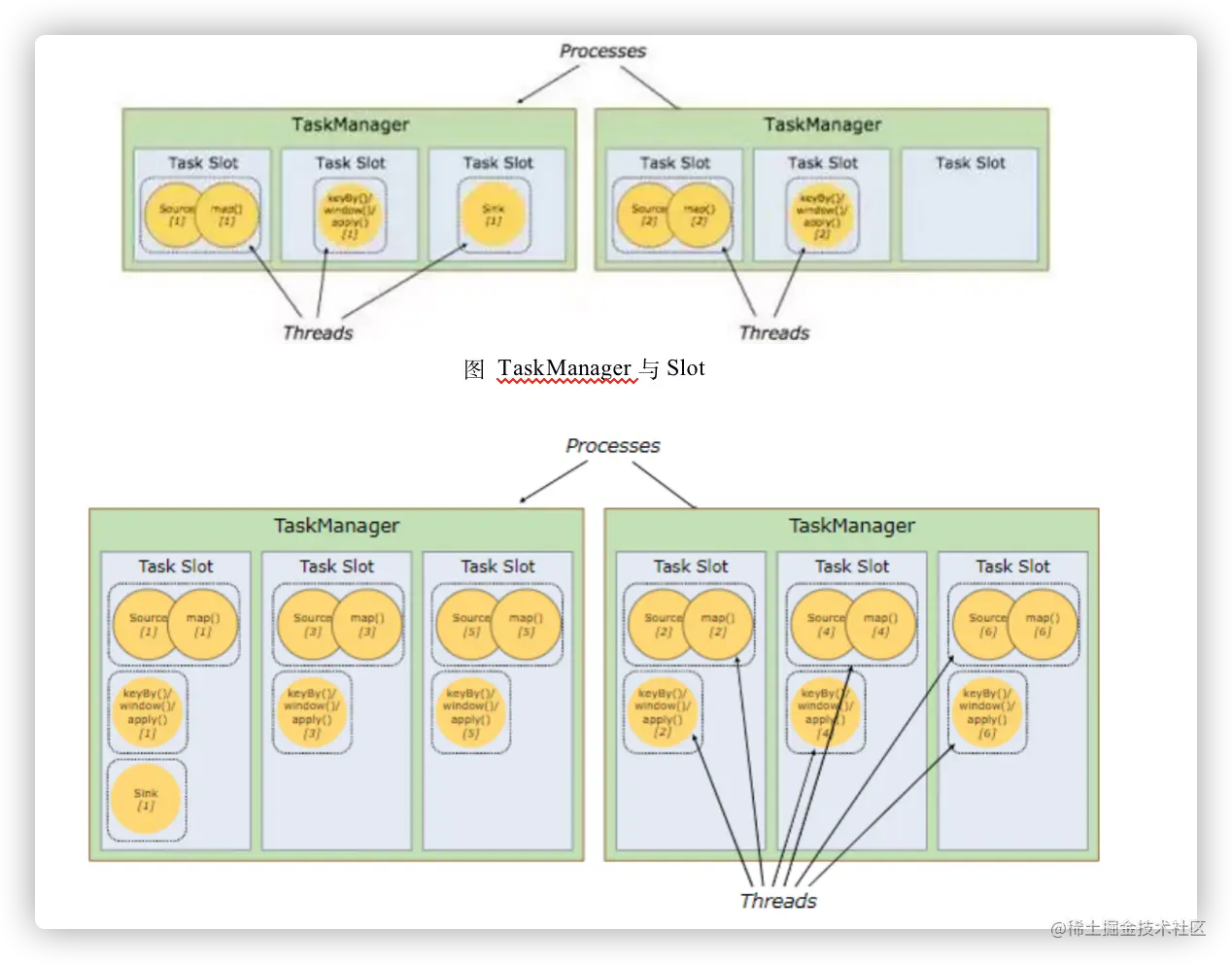

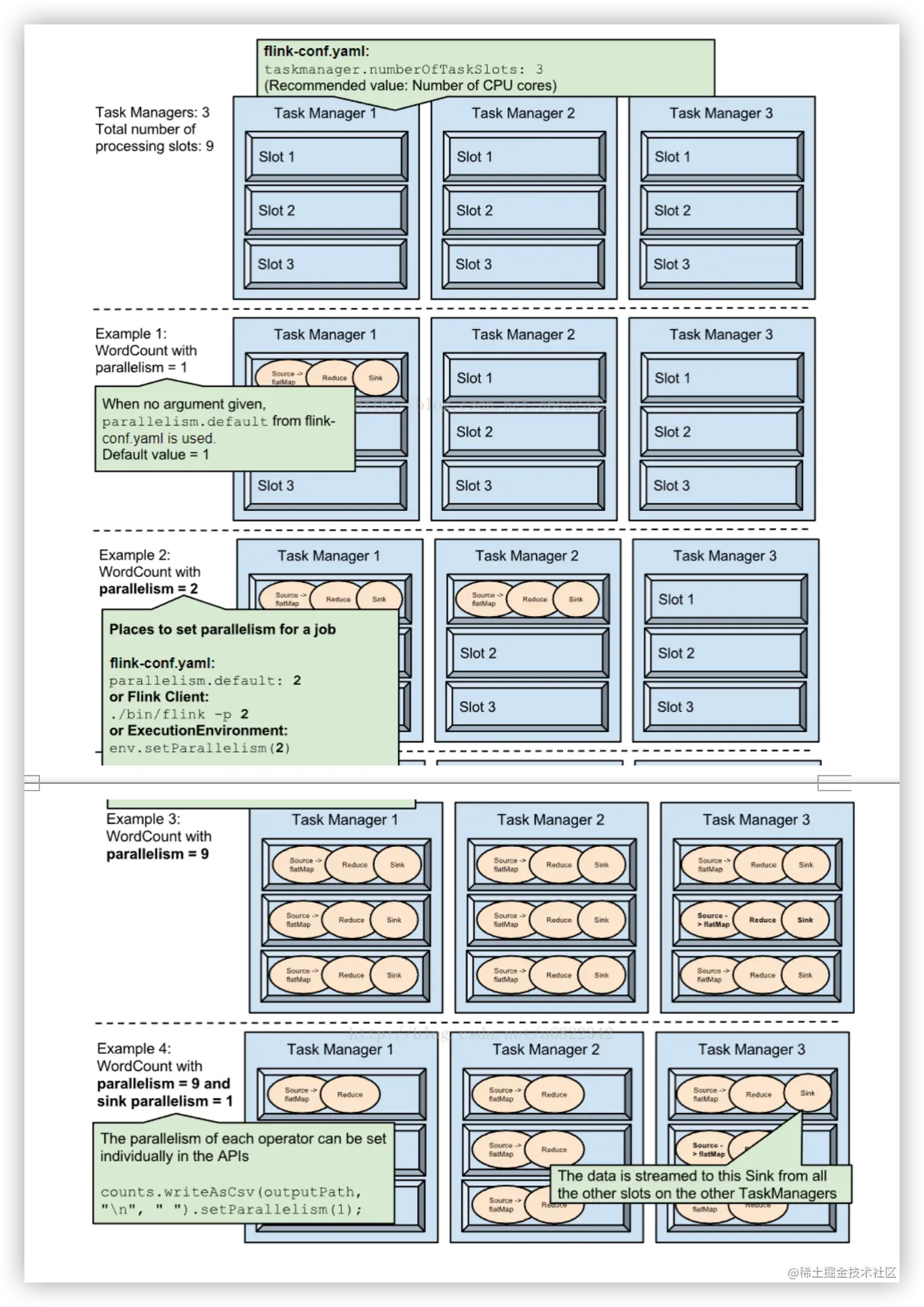

2. 下面这张图就是很好的解释task Slot与parallelism的概念关系

2. 程序与数据流

flink程序都是由3部分组成，source，transformation，sink

1. source：读取数据源
2. transformation：各种算子处理加工
3. sink：负责输出

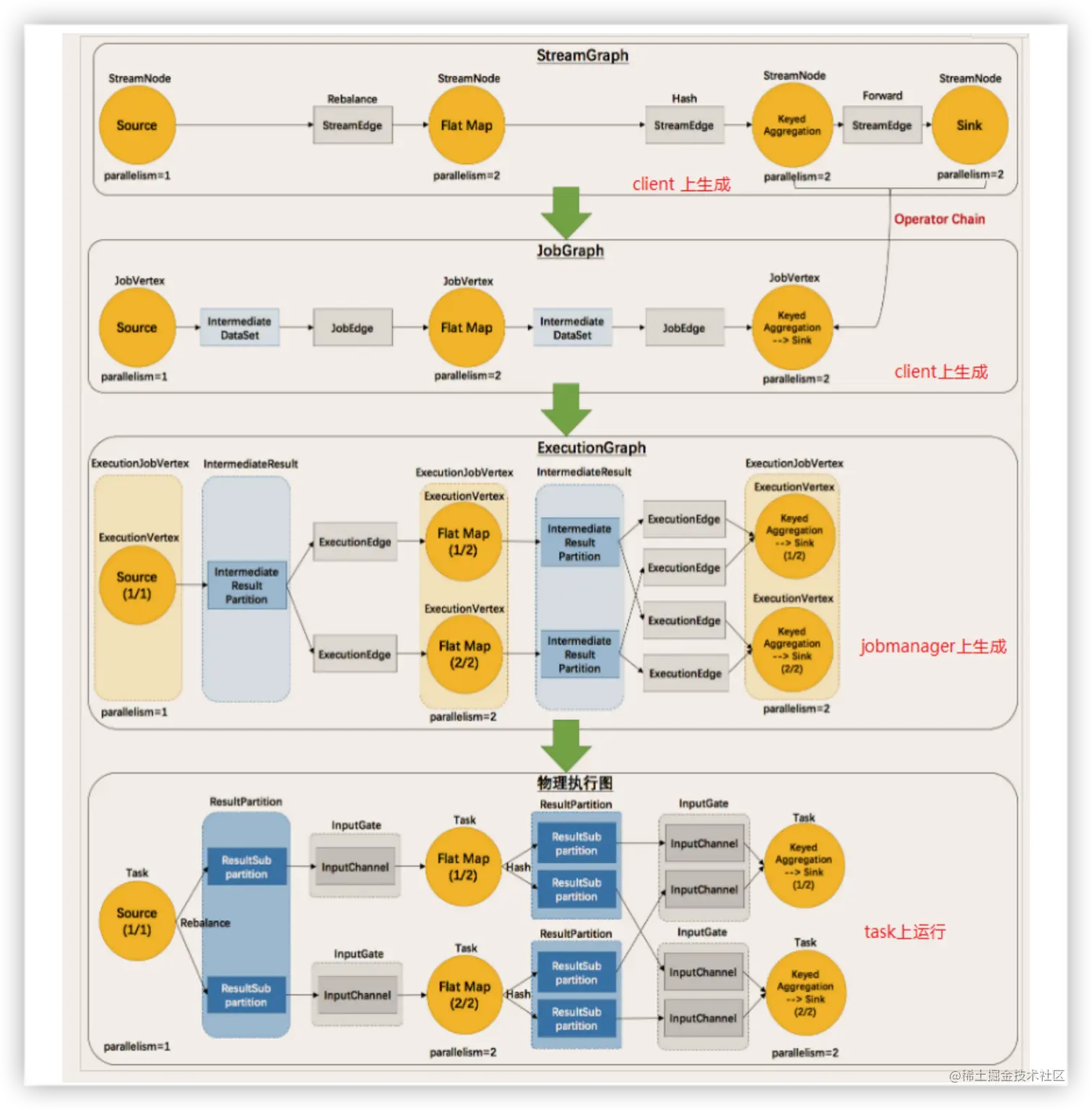

3. 执行图-ExecutionGraph

1. streamGraph:根据用户stream api生成最初的图，表示程序的拓扑结构
2. jobGraph:将符合条件的节点chain在一起，减少节点间的流动带来的序列化、反序列化、以及传输带来的消耗
3. executionGraph:jobGraph的并行化的版本
4. 物理执行图： JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

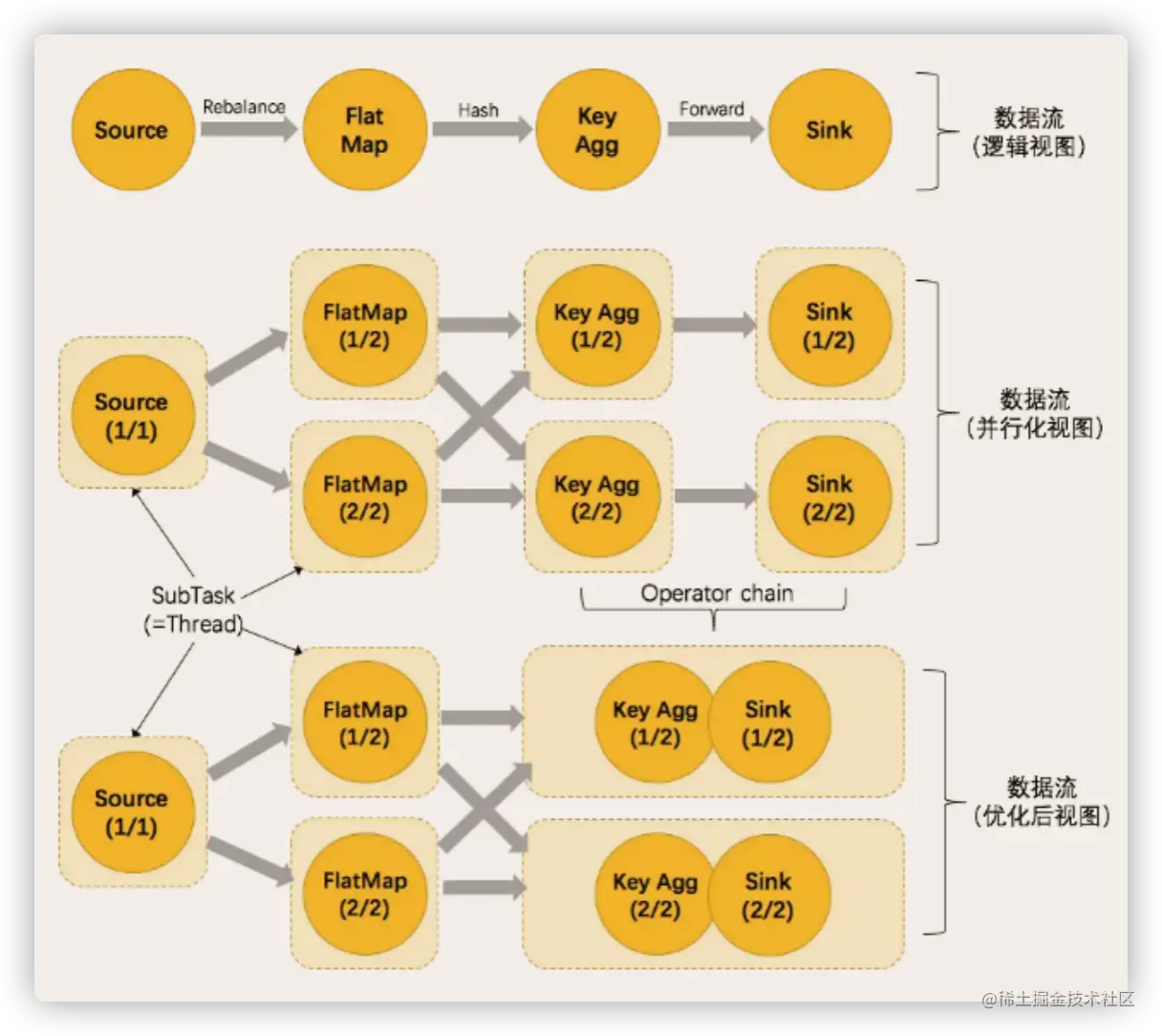

4. 并行度

一个特定算子的子任务（subtask）个数,就是该算子的并行度。

一个流程序，其中某个算子的拥有最大的并行度，可以任务就是该流程序的并行度。

stream算子之间的传输有2种模式

1. one-to-one(类似spark中的窄依赖)

   stream(比如在source和map operator之间)维护着分区以及元素的顺序

2. Redistributing(类似于spark中的宽依赖)

   stream(map()跟keyBy/window之间或者keyBy/window跟sink之间)的分区会发生改变。每一个算子的子任务依据所选择的transformation发送数据到不同的目标任务

5. 任务链(Operator Chains)

相同并行度的one to one操作，Flink这样相连的算子链接在一起形成一个task，原来的算子成为里面的一部分。将算子链接成task是非常有效的优化：它能减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量。链接的行为可以在编程API中进行指定
