OCR （Optical Character Recognition，光学字符识别）是指电子设备（例如扫描仪或数码相机）检查纸上打印的字符，通过检测暗、亮的模式确定其形状，然后用字符识别方法将形状翻译成计算机字符的过程；即，针对印刷体字符，采用光学的方式将纸质文档中的文字转换成为黑白点阵的图像文件，并通过字符识别模型将图像中的文字处理成文本格式。
光学字符识别是OCR的核心，然而对于许多类型的机器学习算法来说，这种图像处理都是一项艰巨的任务。 将像素模式连接到更高概念的关系是极其复杂的，而且很难定义。 例如，让一个人识别一张面孔、一只猫或字母A是容易的，但用严格的规则来定义这些模式是很困难的。 此外，图像数据往往是噪声数据，对于光学字符图像，灯光、定位和对象的位置都能影响最终的图像数据。
支持向量机非常适合处理图像数据，它能够学习复杂的图案而不需要对噪声数据过度敏感，能够以较高的准确度识别光学图案。
1、数据来源
本博文中，将使用UCI公开的光学字符识别数据集（archive.ics.uci.edu/ml/datasets…），利用支持向量机（SVM）来构建光学字符识别模型。
该数据集包含了26个英文大写字母的20000个样本。 每一个样本代表光学图像中的一个矩形区域，该区域只包含单一字符。 每一个样本包含16个自变量和letter目标变量，letter指示当前样本是哪一个字母。每一个特征变量的具体含义如下：
- letter 字符 (取值为A，B，...,Z)
- x-box 字符所在矩形区域的水平位置
- y-box 字符所在矩形区域的竖直位置
- width 矩形区域的宽度
- high 矩形区域的高度
- onpix 矩阵区域的黑色像素数
- x-bar 矩形区域内黑色像素的平均x值
- y-bar 矩形区域内黑色像素的平均y值
- x2bar x平均方差
- y2bar y平均方差
- xybar x和y的平均相关性
- x2ybr x * x * y 均值
- xy2br x * y * y 均值
- x-ege 从左到右的边缘数目
- xegvy x边缘与y的相关性
- y-ege 从下到上的边缘数目
- yegvx y边缘与x的相关性
2、数据预处理
光学字符识别数据集中包含16个特征变量，这些变量用字符矩形区域的水平位置和竖直位置、黑色像素比例、黑色像素的平均水平和竖直位置来度量一个字符。
首先，使用pandas中的read_csv()函数将数据导入，实现代码如下所示：
import pandas as pd
letters = pd.read_csv("./input/letterecognition.csv")
letters.head(10)

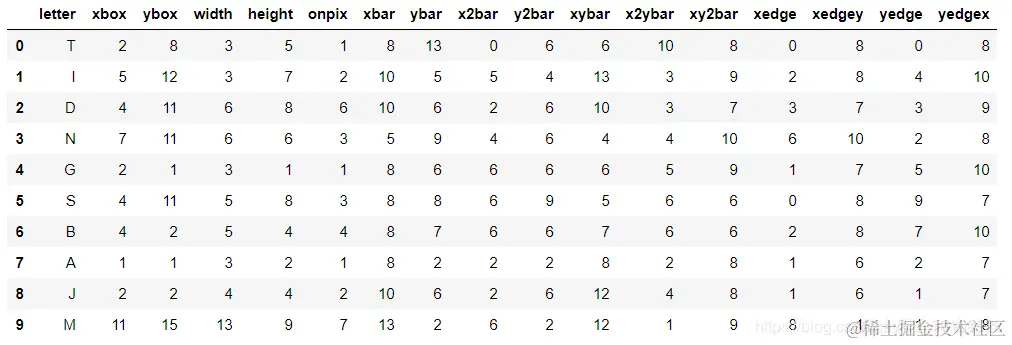

前10行数据格式如下所示：
接下来使用pandas中Series的value_counts()函数，观察数据集中每一种字符的数量分布。
sort_index()函数可以让结果按照字母排序展示结果，实现代码如下所示：
letters["letter"].value_counts().sort_index()

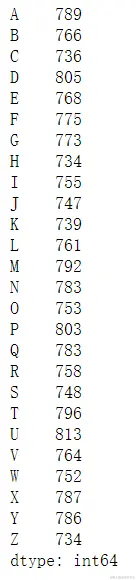

效果如下所示：
可见，各个字符的样本数量分布相对均衡。
现在，进一步观察每一个自变量的取值分布，实现代码如下所示：
letters.iloc[:,1:].describe()
数据取值分布如下所示：
| xbox | ybox | width | height | onpix | xbar | ybar | x2bar | y2bar | xybar | x2ybar | xy2bar | xedge | xedgey | yedge | yedgex | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| count | 20000.000000 | 20000.000000 | 20000.000000 | 20000.00000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.00000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.000000 | 20000.00000 |
| mean | 4.023550 | 7.035500 | 5.121850 | 5.37245 | 3.505850 | 6.897600 | 7.500450 | 4.628600 | 5.178650 | 8.282050 | 6.45400 | 7.929000 | 3.046100 | 8.338850 | 3.691750 | 7.80120 |
| std | 1.913212 | 3.304555 | 2.014573 | 2.26139 | 2.190458 | 2.026035 | 2.325354 | 2.699968 | 2.380823 | 2.488475 | 2.63107 | 2.080619 | 2.332541 | 1.546722 | 2.567073 | 1.61747 |
| min | 0.000000 | 0.000000 | 0.000000 | 0.00000 | 0.000000 | 0.000000 | 0.000000 | 0.000000 | 0.000000 | 0.000000 | 0.00000 | 0.000000 | 0.000000 | 0.000000 | 0.000000 | 0.00000 |
| 25% | 3.000000 | 5.000000 | 4.000000 | 4.00000 | 2.000000 | 6.000000 | 6.000000 | 3.000000 | 4.000000 | 7.000000 | 5.00000 | 7.000000 | 1.000000 | 8.000000 | 2.000000 | 7.00000 |
| 50% | 4.000000 | 7.000000 | 5.000000 | 6.00000 | 3.000000 | 7.000000 | 7.000000 | 4.000000 | 5.000000 | 8.000000 | 6.00000 | 8.000000 | 3.000000 | 8.000000 | 3.000000 | 8.00000 |
| 75% | 5.000000 | 9.000000 | 6.000000 | 7.00000 | 5.000000 | 8.000000 | 9.000000 | 6.000000 | 7.000000 | 10.000000 | 8.00000 | 9.000000 | 4.000000 | 9.000000 | 5.000000 | 9.00000 |
| max | 15.000000 | 15.000000 | 15.000000 | 15.00000 | 15.000000 | 15.000000 | 15.000000 | 15.000000 | 15.000000 | 15.000000 | 15.00000 | 15.000000 | 15.000000 | 15.000000 | 15.000000 | 15.00000 |
观察发现16个自变量的取值范围都在0~15之间，因此对于该数据集不需要对变量进行标准化操作。
此外，数据集作者已经将样本随机排列，所以也不需要我们对数据进行随机打散。 此处，直接取前14000个样本（70%）作为训练集，后6000个样本（30%）作为测试集，实现代码如下所示：
letters_train = letters.iloc[0:14000,]
letters_test = letters.iloc[14000:20000,]
3、模型训练
接下来使用sklearn.svm包中的相关类来实现来构建基于支持向量机的光学字符识别模型。
在sklearn.svm包中，有三个类均实现了支持向量机算法：SVC, NuSVC 和 LinearSVC。 SVC 和 NuSVC接受的参数有细微差别，且底层的数学形式不一样。 而 LinearSVC 则是使用简单的线性核函数，其实现基于liblinear (www.csie.ntu.edu.tw/~cjlin/libl…), 对于大规模的样本训练速度会更快。 这三个支持向量机的具体介绍参考sklearn官方文档：scikit-learn.org/stable/modu…。
本案例中，选用 SVC 来进行模型构建。 SVC 有两个主要的参数可以设置：核函数参数 kernel 和约束惩罚参数C。 核函数参数 kernel的常用取值及其对应含义如下：
- "linear"：线性核函数
- "poly"：多项式核函数
- "rbf"：径向基核函数
- "sigmoid"： sigmoid核函数
约束惩罚参数C为对超过约束条件的样本的惩罚项。C值越大，惩罚越大，支持向量机的决策边界越窄。
现在，可以使用训练集构建分类模型了，选用最简单的线性核函数，C采用默认值1。实现代码如下所示：
from sklearn.svm import SVC
letter_recognition_model = SVC(C = 1, kernel = "linear")
letter_recognition_model.fit(letters_train.iloc[:,1:],letters_train['letter'])
设置成功后，SVC配置参数效果如下所示：
SVC(C=1, cache_size=200, class_weight=None, coef0=0.0,
decision_function_shape=None, degree=3, gamma='auto', kernel='linear',
max_iter=-1, probability=False, random_state=None, shrinking=True,
tol=0.001, verbose=False)
4、模型性能评估
接下来，使用predict()函数得到上一节训练的支持向量机模型在测试集合上的预测结果，然后使用 sklearn.metrics中的相关函数对模型的性能进行评估，实现代码如下所示：
from sklearn import metrics
letters_pred = letter_recognition_model.predict(letters_test.iloc[:,1:])
print(metrics.classification_report(lettters_test["letter"], letters_pred))
print(pd.DataFrame(metrics.confusion_matrix(lettters_test["letter"], letters_pred),\
columns = letters["letter"].value_counts().sort_index().index,\
index = letters["letter"].value_counts().sort_index().index))
效果如下所示：
precision recall f1-score support
A 0.92 0.92 0.92 245
B 0.78 0.87 0.82 207
C 0.82 0.84 0.83 202
D 0.77 0.91 0.83 251
E 0.80 0.86 0.83 230
F 0.77 0.89 0.82 240
G 0.73 0.75 0.74 235
H 0.65 0.70 0.67 210
I 0.89 0.86 0.87 243
J 0.83 0.88 0.86 216
K 0.79 0.84 0.81 214
L 0.95 0.86 0.90 250
M 0.89 0.94 0.92 224
N 0.95 0.88 0.91 246
O 0.87 0.71 0.78 216
P 0.92 0.80 0.86 246
Q 0.85 0.75 0.80 252
R 0.81 0.84 0.82 242
S 0.75 0.67 0.71 240
T 0.89 0.90 0.90 226
U 0.91 0.92 0.92 248
V 0.91 0.91 0.91 212
W 0.90 0.92 0.91 216
X 0.89 0.84 0.86 230
Y 0.93 0.88 0.90 223
Z 0.86 0.83 0.84 236
avg / total 0.85 0.84 0.84 6000
A B C D E F G H I J ... Q R S T \
A 225 1 0 2 0 0 2 0 0 1 ... 0 2 1 0
B 0 181 0 4 1 0 1 2 1 1 ... 0 10 4 0
C 1 0 169 0 8 0 7 0 0 0 ... 0 0 0 0
D 1 9 0 228 0 1 1 2 0 1 ... 0 0 0 0
E 0 2 5 0 197 2 11 0 0 0 ... 1 1 1 5
F 0 1 3 1 3 213 1 2 2 3 ... 0 0 0 4
G 0 2 14 2 1 4 177 2 0 0 ... 9 3 5 0
H 1 4 2 12 0 5 4 147 0 1 ... 3 9 0 1
I 0 1 2 4 0 7 0 0 208 12 ... 0 0 2 0
J 2 0 0 2 0 2 0 3 11 190 ... 0 0 2 0
K 0 0 2 5 4 0 1 5 0 0 ... 0 12 0 0
L 0 0 5 5 6 0 3 2 0 0 ... 4 1 3 1
M 1 3 0 0 0 0 0 3 0 0 ... 0 2 0 0
N 1 0 0 7 0 0 0 10 0 0 ... 0 2 0 0
O 3 0 3 7 0 0 2 26 0 1 ... 5 1 0 0
P 0 2 0 3 0 25 5 0 1 1 ... 1 1 0 0
Q 5 5 0 1 7 1 14 3 0 4 ... 190 1 13 0
R 0 11 0 4 0 0 2 6 0 0 ... 0 203 0 0
S 1 8 0 1 10 7 7 0 4 1 ... 9 1 160 3
T 1 0 0 0 0 3 2 5 0 0 ... 0 1 2 204
U 1 0 0 1 0 0 0 1 0 0 ... 0 0 0 1
V 0 2 0 0 0 2 0 4 0 0 ... 0 1 0 0
W 1 0 0 0 0 0 0 0 0 0 ... 0 0 0 0
X 0 1 0 5 5 1 1 0 6 3 ... 0 0 2 2
Y 0 0 0 3 0 4 0 3 1 0 ... 2 0 0 5
Z 1 0 0 1 4 1 0 0 1 9 ... 0 0 18 3
U V W X Y Z
A 2 0 0 0 3 3
B 0 0 0 1 0 0
C 4 0 0 0 0 0
D 3 0 0 0 0 0
E 0 0 0 2 0 2
F 0 0 0 0 1 0
G 0 6 1 0 0 0
H 2 3 0 2 0 0
I 0 0 0 4 0 3
J 0 0 0 0 0 2
K 2 0 0 4 0 0
L 0 0 0 6 0 0
M 1 0 4 0 0 0
N 1 2 0 0 0 0
O 3 1 4 1 0 0
P 1 0 0 0 5 0
Q 0 1 0 0 0 0
R 0 1 0 1 0 0
S 0 0 0 2 1 20
T 0 0 0 0 3 3
U 228 0 6 0 0 0
V 0 193 6 0 1 0
W 2 2 199 0 0 0
X 1 0 0 193 1 0
Y 0 4 1 1 196 0
Z 0 0 0 1 0 196
[26 rows x 26 columns]
上述混淆矩阵中对角线的元素表示模型正确预测数，对角元素之和表示模型整体预测正确的样本数。
而非对角线元素上的值则可以反映模型在哪些类的预测上容易犯错，例如第P行第F列的取值为25，说明模型有25次将“P”字符错误地识别为“F”字符。直观来看，“P”和“F”相似度比较高，对它们的区分也更具有挑战性。 现在，来通过这个来计算模型在测试集中的预测正确率。代码如下所示：
agreement = lettters_test["letter"] == letters_pred
print(agreement.value_counts())
print("Accuracy:", metrics.accuracy_score(lettters_test["letter"], letters_pred))
预测正确率，效果如下所示：
True 5068
False 932
dtype: int64
Accuracy: 0.844666666667
可见，初步模型在6000个测试样本中，正确预测5068个，整体正确率（Accuaray）为84.47%。
5、模型性能提升
对于支持向量机，有两个主要的参数能够影响模型的性能：一是核函数的选取，二是惩罚参数C的选择。 下面，期望通过分别尝试这两个参数来进一步改善模型的预测性能。
5.1、核函数的选取
在 SVC 中，核函数参数kernel可选值为"rbf"（径向基核函数）、“poly”（多项式核函数）、"sigmoid"（sigmoid核函数）和"linear"（线性核函数）。我们的初始模型选取的是线性核函数，下面我们观察在其他三种核函数下模型正确率的改变。实现代码如下所示：
kernels = ["rbf","poly","sigmoid"]
for kernel in kernels:
letters_model = SVC(C = 1, kernel = kernel)
letters_model.fit(letters_train.iloc[:,1:],letters_train['letter'])
letters_pred = letters_model.predict(letters_test.iloc[:,1:])
print("kernel = ", kernel , ", Accuracy:",\
metrics.accuracy_score(lettters_test["letter"], letters_pred))
效果如下所示：
kernel = rbf , Accuracy: 0.971166666667
kernel = poly , Accuracy: 0.943166666667
kernel = sigmoid , Accuracy: 0.0376666666667
从结果可以看到，当选取RBF核函数时：
- 模型正确率由84.47%提高到97.12%
- 多项式核函数下模型正确率为94.32%
- sigmoid核函数下模型的正确率只有3.77%
5.2、惩罚参数C的选取
我们将分别测试 𝐶=0.01,0.1,1,10,100C=0.01,0.1,1,10,100时字符识别模型正确率的变化。
核函数选取径向基核函数(即"rbf")，实现代码如下所示：
c_list = [0.01, 0.1, 1, 10, 100]
for C in c_list:
letters_model = SVC(C = C, kernel = "rbf")
letters_model.fit(letters_train.iloc[:,1:],letters_train['letter'])
letters_pred = letters_model.predict(letters_test.iloc[:,1:])
print("C = ", C , ", Accuracy:",\
metrics.accuracy_score(lettters_test["letter"], letters_pred))
效果如下所示：
C = 0.01 , Accuracy: 0.059
C = 0.1 , Accuracy: 0.886333333333
C = 1 , Accuracy: 0.971166666667
C = 10 , Accuracy: 0.976166666667
C = 100 , Accuracy: 0.976333333333
可见，当惩罚参数C设置为10和100时，模型正确率进一步提升，分别达到97.62%和97.63%。
