基础知识

脱离工具，建立一套与各个图形系统无关联的、简单的基于向量和矩阵运算的数学体系，用它来描述所有的几何图形信息

HTML, Canvas, SVG 的坐标系都是 x 轴向右，y 轴向下

WebGL 是中心点为原点，z 轴向外

HTML、SVG 和 Canvas 利用transform 进行坐标转换

WebGL 本身不提供 tranform 的 API，但我们可以在 shader 里做矩阵运算来实现坐标转换

用向量来表示点和线段

向量 v 有两个含义：

  • 一是可以表示该坐标系下位于 (x, y) 处的一个点；
  • 二是可以表示从原点 (0,0) 到坐标 (x,y) 的一根线段

一个向量包含有长度和方向信息

v.length = function(){
  return Math.hypot(this.x, this.y)
};

v.dir = function() {
  return Math.atan2(this.y, this.x);
}

点乘，也叫数量积。结果是一个向量在另一个向量方向上投影的长度，是一个标量。 叉乘，也叫向量积。结果是一个和已有两个向量都垂直的向量。

向量的点乘

假设，现在有两个 N 维向量 a 和 b，a = [a1, a2, ...an]，b = [b1, b2, ...bn]，那向量的点积代码如下：

a•b = a1*b1 + a2*b2 + ... + an*bn

数学意义：在 N 维线性空间中，a、b 向量点积的几何含义，是 a 向量乘以 b 向量在 a 向量上的投影分量

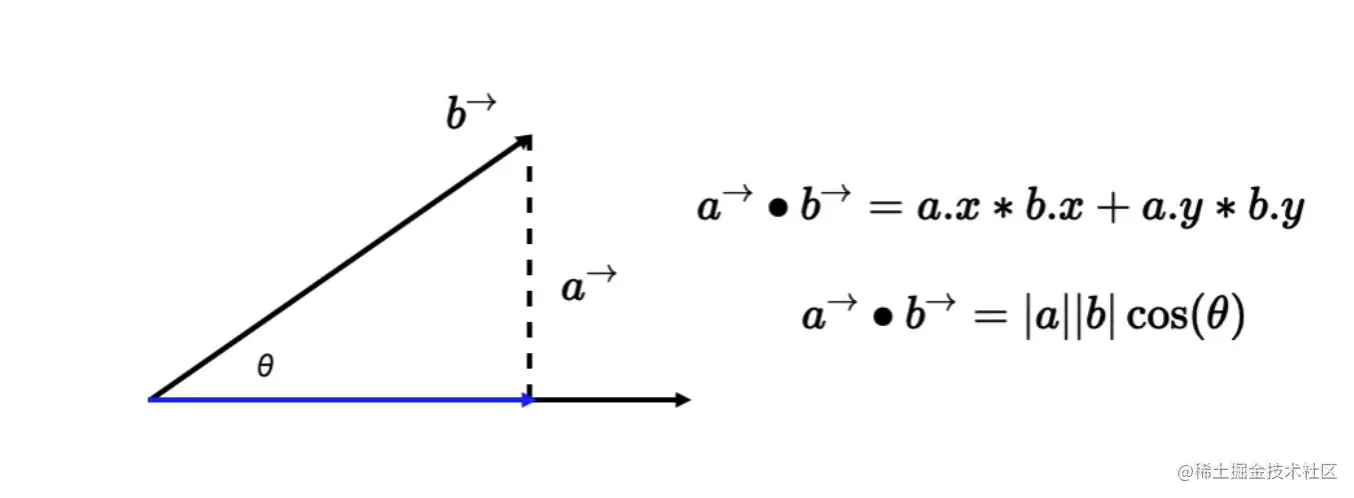

image-20210329192700023

当 a、b 两个向量平行时，它们的夹角就是 0°，那么 a·b=|a|*|b|

当 a、b 两个向量垂直时，它们的夹角就是 90°，那么 a·b=0

向量的叉乘

image-20210329193723022

向量叉乘运算的结果不是标量，而是一个向量；其次，两个向量的叉积与两个向量组成的坐标平面垂直

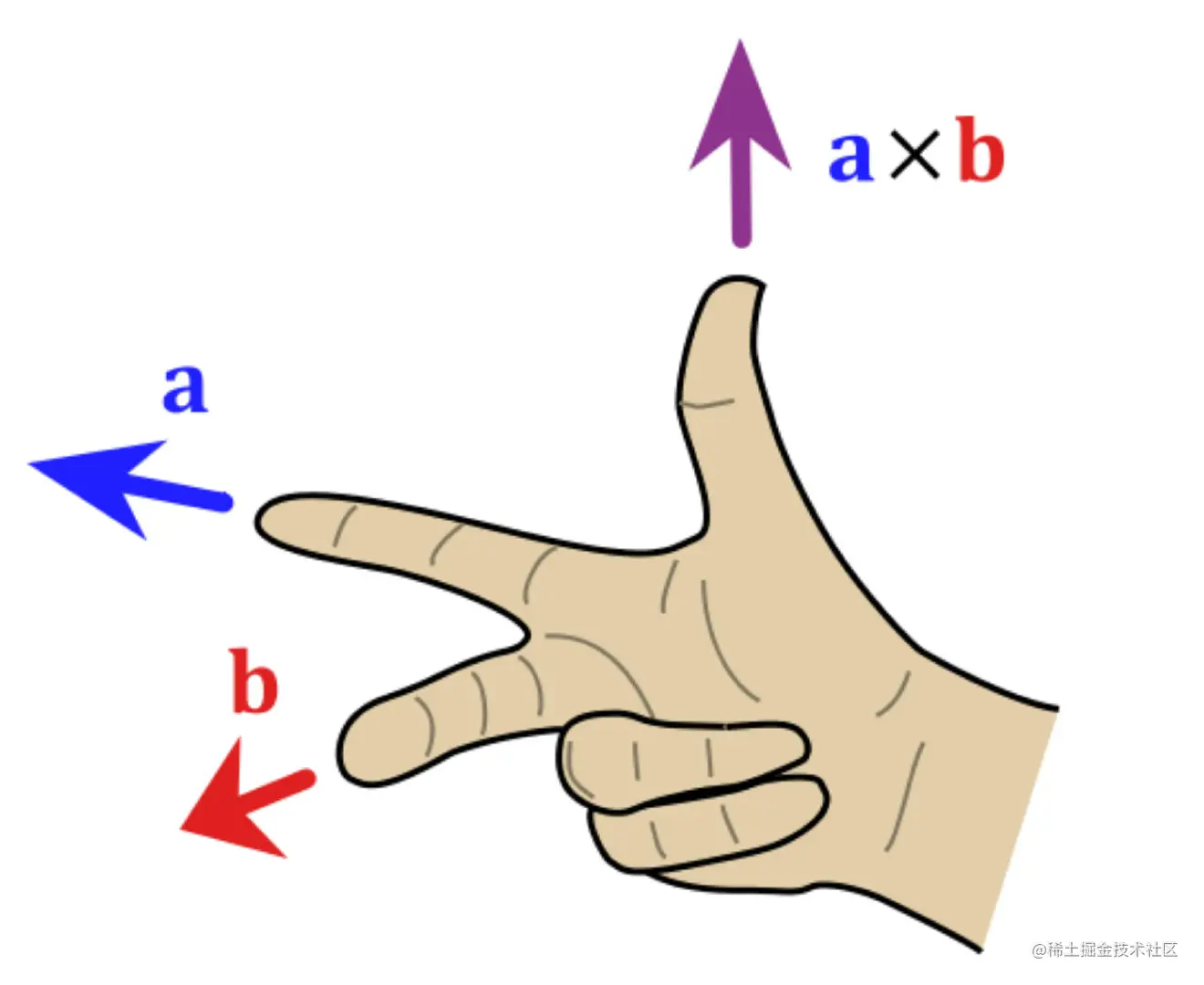

可以通过右手定则判断

image-20210329193629035

二维向量叉积的几何意义就是向量 a、b 组成的平行四边形的面积

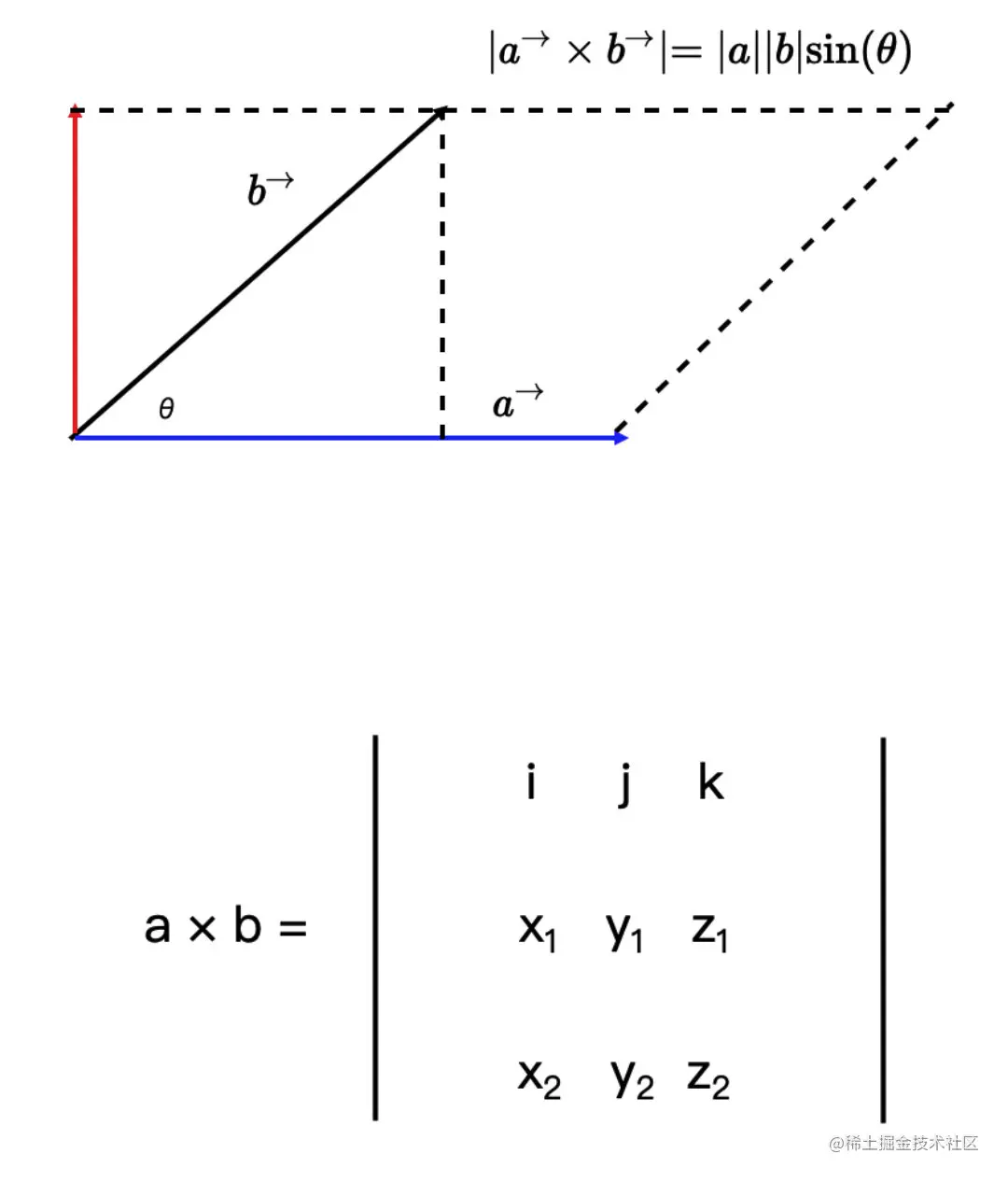

image-20210329192839762

i、j、k 分别是 x、y、z 轴的单位向量

a X b = [y1 * z2 - y2 * z1, - (x1 * z2 - x2 * z1), x1 * y2 - x2 * y1]

归一化

简单来说 就是求单位向量

归一化就是让向量 v0除以它的长度（或者说是模）。归一化后的向量方向不变，长度为 1。

在向量乘法里，如果 a、b 都是长度为 1 的归一化向量，那么|a X b| 的结果就是 a、b 夹角的正弦值，而|a • b|的结果就是 a、b 夹角的余弦值。

练习题

已知线段[(x0, y0)、(x1, y1)]，以及一个点 (x2, y2)，怎么求点到线段的距离？一个平面上放置了一个扫描器，方向延 y 轴方向（该坐标系 y 轴向上），扫描器的视角是 60 度。假设它可以扫描到无限远的地方，那对于平面上给定的任意一个点 (x,y)，我们该如何判断这个点是否处于扫描范围内呢？

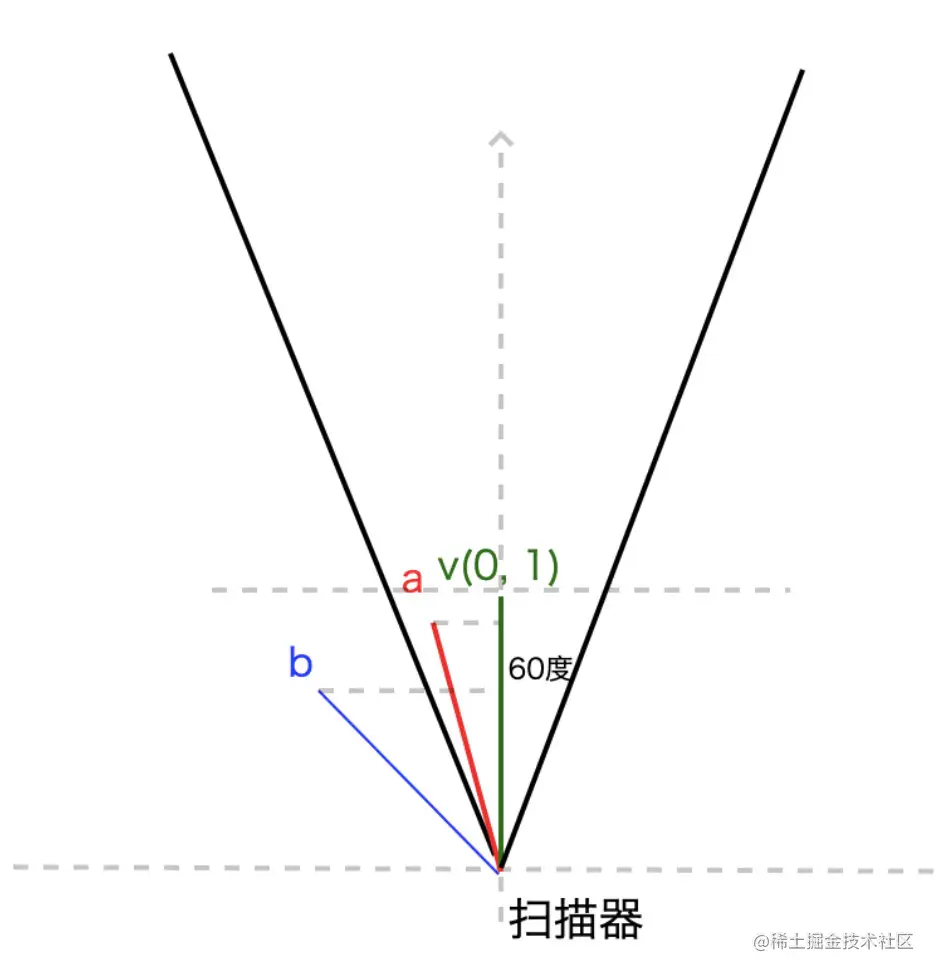

image-20210329200210969

简单来说 我们可以通过对当前目标向量归一化后与y轴的一个单位向量来进行叉乘，从而得到对应的正弦函数以此来判断角度 确定是否在扫描范围内

我们把归一化的向量 a 叉乘扫描器中线上的 v(0,1)，由于扫描器关于 y 轴对称，所以扫描器边缘与 y 轴的夹角是正负 30 度。那么在与单位向量求叉积的时候，就会出现 2 种情况：

1.点在扫描范围内，如向量 a，就一定满足： |a X v| <= ||a||v|sin(30°)| = |sin(30°)| = 0.5；

2.点不在扫描范围内，如向量 b，就一定满足：|b X v| > ||b||v|sin(30°)| = |sin(30°)| = 0.5。

因此，只要任意一点所在的向量与单位向量的叉积结果的绝对值不大于 0.5（即 sin30°），就说明这个点在扫描范围内。所以我们可以用如下代码来判断：

const isInRange = Math.abs(new Vec2(0, 1).cross(v0.normalize())) <= 0.5;
// v0.normalize()即将v0归一化
