Activiti引擎中的事件机制使您可以 在引擎中发生各种事件时得到通知，这是高级应用部分，可以让我们扩展一些我们的自定义逻辑，下面章节会有所有受支持的事件类型及其描述。

可以为某些类型的事件注册侦听器，而不是在分派任何类型的事件时得到通知。
可以通过配置添加引擎范围的事件监听器。
可以在运行期间用API添加范围的事件侦听器。
可以在BPMN XML中添加事件侦听器。

所有分发的事件，都是org.activiti.engine.delegate.event.ActivitiEvent的子类。事件包含type，executionId，processInstanceId和processDefinitionId`。对应的事件会包含事件发生时对应上下文的额外信息。

1. 事件监听器实现

实现事件监听器的唯一要求是实现org.activiti.engine.delegate.event.ActivitiEventListener。下面是一个实现监听器的例子，它会把所有监听到的事件打印到标准输出中，包括job执行的事件异常：

@Component
public class MyEventListener implements ActivitiEventListener {

  @Override
  public void onEvent(ActivitiEvent event) {
    switch (event.getType()) {

      case JOB_EXECUTION_SUCCESS:
        System.out.println("A job well done!");
        break;

      case JOB_EXECUTION_FAILURE:
        System.out.println("A job has failed...");
        break;

      default:
        System.out.println("Event received: " + event.getType());
    }
  }

  @Override
  public boolean isFailOnException() {
    // false 代表吞异常onEvent方法的异常，不往外抛出
    return false;
  }
}

isFailOnException()方法决定了当事件分发时，onEvent(..)方法抛出异常时的行为。

返回的是false，会忽略异常。
当返回true时，异常不会忽略，继续向上传播，迅速导致当前命令失败。当事件是一个API调用的一部分时（或其他事务性操作，比如job执行），事务就会回滚。当事件监听器中的行为不是业务性时，建议返回false。

activiti提供了一些基础的实现，实现了事件监听器的常用场景。可以用来作为基类或监听器实现的样例：

org.activiti.engine.delegate.event.BaseEntityEventListener：这个事件监听器的基类可以用来监听实体相关的事件，可以针对某一类型实体，也可以是全部实体。它隐藏了类型检测，并提供了三个需要重写的方法：onCreate(..), onUpdate(..) 和 onDelete(..)，当实体创建，更新，或删除时调用。对于其他实体相关的事件，会调用 onEntityEvent(..)。

2. 配置与安装

如果在流程引擎配置中配置了事件侦听器，则事件引擎在流程引擎启动时将处于活动状态，并在后续引擎重新启动后保持活动状态。

eventListeners属性需要org.activiti.engine.delegate.event.ActivitiEventListener的实例列表。通常，我们可以声明一个内部的bean定义，或使用ref引用已定义的bean。下面的代码，向配置添加了一个事件监听器，任何事件触发时都会提醒它，无论事件是什么类型：

<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
    ...
    <property name="eventListeners">
      <list>
         <bean class="org.activiti.engine.example.MyEventListener" />
      </list>
    </property>
</bean>

为了监听特定类型的事件，可以使用typedEventListeners属性，它需要一个map参数。 map的key是逗号分隔的事件名（或单独的事件名）。 map的value是org.activiti.engine.delegate.event.ActivitiEventListener列表。下面的代码演示了向配置中添加一个事件监听器，可以监听job执行成功或失败：

<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
    ...
    <property name="typedEventListeners">
      <map>
        <entry key="JOB_EXECUTION_SUCCESS,JOB_EXECUTION_FAILURE" >
          <list>
            <bean class="org.activiti.engine.example.MyJobEventListener" />
          </list>
        </entry>
      </map>
    </property>
</bean>

分发事件的顺序是由监听器添加时的顺序决定的。首先，会调用所有普通的事件监听器（eventListeners属性），按照它们在list中的次序。然后，会调用所有对应类型的监听器（typedEventListeners属性），如果对应类型的事件被触发了。

对应Spring Boot配置如下：

/**
 * 自定义扩展配置
 */
@Configuration
public class ActivitiConfig implements ProcessEngineConfigurationConfigurer {

    /**
     *
     * @param processEngineConfiguration processEngineConfiguration
     */
    @Override
    public void configure(SpringProcessEngineConfiguration processEngineConfiguration) {

        // 生成流程图的字体 解決工作流生成图片乱码问题
        processEngineConfiguration.setActivityFontName("宋体");
        processEngineConfiguration.setAnnotationFontName("宋体");
        processEngineConfiguration.setLabelFontName("宋体");
        processEngineConfiguration.setEventListeners()//
        processEngineConfiguration.setTypedEventListeners()//
    }
}

3. 在运行阶段添加监听器

可以通过API（RuntimeService）在运行阶段添加或删除额外的事件监听器：

/**
 * Adds an event-listener which will be notified of ALL events by the dispatcher.
 * @param listenerToAdd the listener to add
 */
void addEventListener(ActivitiEventListener listenerToAdd);

/**
 * Adds an event-listener which will only be notified when an event occurs, which type is in the given types.
 * @param listenerToAdd the listener to add
 * @param types types of events the listener should be notified for
 */
void addEventListener(ActivitiEventListener listenerToAdd, ActivitiEventType... types);

/**
 * Removes the given listener from this dispatcher. The listener will no longer be notified,
 * regardless of the type(s) it was registered for in the first place.
 * @param listenerToRemove listener to remove
 */
 void removeEventListener(ActivitiEventListener listenerToRemove);

请注意，重新启动引擎时不会保留在运行时添加的侦听器。

3.1 自定义事件监听和发布

runtimeService.addEventListener(new ProcessEventListener());
runtimeService.dispatchEvent(new ActivitiEventImpl(ActivitiEventType.CUSTOM));

4. 为流程定义添加监听器

可以为特定流程定义添加监听器。监听器只会监听与这个流程定义相关的事件，以及这个流程定义上发起的所有流程实例的事件。监听器实现可以使用，全类名定义，引用实现了监听器接口的表达式，或配置为抛出一个message/signal/error的BPMN事件。

4.1 让监听器执行用户定义的逻辑

下面代码为一个流程定义添加了两个监听器。

第一个监听器会接收所有类型的事件，它是通过全类名定义的。
第二个监听器只接收作业成功或失败的事件，它使用了定义在流程引擎配置中的beans属性中的一个bean。

<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener class="org.activiti.engine.test.MyEventListener" />
    <activiti:eventListener delegateExpression="${testEventListener}" events="JOB_EXECUTION_SUCCESS,JOB_EXECUTION_FAILURE" />
  </extensionElements>

  ...

</process>

对于实体相关的事件，也可以设置为针对某个流程定义的监听器，实现只监听发生在某个流程定义上的某个类型实体事件。下面的代码演示了如何实现这种功能。可以用于所有实体事件（第一个例子），也可以只监听特定类型的事件（第二个例子）。

<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener class="org.activiti.engine.test.MyEventListener" entityType="task" />
    <activiti:eventListener delegateExpression="${testEventListener}" events="ENTITY_CREATED" entityType="task" />
  </extensionElements>

  ...

</process>

entityType支持的值有：attachment, comment, execution,identity-link, job, process-instance, process-definition, task。

4.2 监听抛出BPMN事件

试验阶段

另一种处理事件的方法是抛出一个BPMN事件。请注意它只针对与抛出一个activiti事件类型的BPMN事件。比如，抛出一个BPMN事件，在流程实例删除时，会导致一个错误。下面的代码演示了如何在流程实例中抛出一个signal，把signal抛出到外部流程（全局），在流程实例中抛出一个消息事件，在流程实例中抛出一个错误事件。除了使用class或delegateExpression，还使用了throwEvent属性，通过额外属性，指定了抛出事件的类型。

<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener throwEvent="signal" signalName="My signal" events="TASK_ASSIGNED" />
  </extensionElements>
</process>
<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener throwEvent="globalSignal" signalName="My signal" events="TASK_ASSIGNED" />
  </extensionElements>
</process>
<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener throwEvent="message" messageName="My message" events="TASK_ASSIGNED" />
  </extensionElements>
</process>
<process id="testEventListeners">
  <extensionElements>
    <activiti:eventListener throwEvent="error" errorCode="123" events="TASK_ASSIGNED" />
  </extensionElements>
</process>

如果需要声明额外的逻辑，是否抛出BPMN事件，可以扩展activiti提供的监听器类。在子类中重写isValidEvent(ActivitiEvent event)，可以防止抛出BPMN事件。对应的类是org.activiti.engine.test.api.event.SignalThrowingEventListenerTest, org.activiti.engine.impl.bpmn.helper.MessageThrowingEventListener 和 org.activiti.engine.impl.bpmn.helper.ErrorThrowingEventListener.

4.3 流程定义中监听器的注意事项

事件监听器只能声明在process元素中，作为extensionElements的子元素。监听器不能定义在流程的单个activity下。
delegateExpression中的表达式无法访问execution上下文，这与其他表达式不同（比如gateway）。它只能引用定义在流程引擎配置的beans属性中声明的bean，或者使用spring（未使用beans属性）中所有实现了监听器接口的spring-bean。
在使用监听器的 class 属性时，只会创建一个实例。记住监听器实现不会依赖成员变量，确认是多线程安全的。
当一个非法的事件类型用在events属性或throwEvent中时，流程定义发布时就会抛出异常。（会导致部署失败）。如果class或delegateExecution由问题（类不存在，不存在的bean引用，或代理类没有实现监听器接口），会在流程启动时抛出异常（或在第一个有效的流程定义事件被监听器接收时）。所以要保证引用的类正确的放在classpath下，表达式也要引用一个有效的实例。

5. 通过API分发事件

我们提供了通过API使用事件机制的方法，允许大家触发定义在引擎中的任何自定义事件。建议（不强制）只触发类型为CUSTOM的ActivitiEvents。可以通过RuntimeService触发事件：

/**
 * Dispatches the given event to any listeners that are registered.
 * @param event event to dispatch.
 *
 * @throws ActivitiException if an exception occurs when dispatching the event or when the {@link ActivitiEventDispatcher}
 * is disabled.
 * @throws ActivitiIllegalArgumentException when the given event is not suitable for dispatching.
 */
 void dispatchEvent(ActivitiEvent event);

6. 支持的事件类型

下面是引擎中可能出现的所有事件类型。每个类型都对应org.activiti.engine.delegate.event.ActivitiEventType中的一个枚举值。

事件名称	描述	事件类型
ENGINE_CREATED	监听器监听的流程引擎已经创建完毕，并准备好接受API调用。	`org.activiti...ActivitiEvent`
ENGINE_CLOSED	监听器监听的流程引擎已经关闭，不再接受API调用。	`org.activiti...ActivitiEvent`
ENTITY_CREATED	创建了一个新实体。实体包含在事件中。	`org.activiti...ActivitiEntityEvent`
ENTITY_INITIALIZED	创建了一个新实体，初始化也完成了。如果这个实体的创建会包含子实体的创建，这个事件会在子实体都创建/初始化完成后被触发，这是与`ENTITY_CREATED`的区别。	`org.activiti...ActivitiEntityEvent`
ENTITY_UPDATED	更新了已存在的实体。实体包含在事件中。	`org.activiti...ActivitiEntityEvent`
ENTITY_DELETED	删除了已存在的实体。实体包含在事件中。	`org.activiti...ActivitiEntityEvent`
ENTITY_SUSPENDED	暂停了已存在的实体。实体包含在事件中。会被ProcessDefinitions, ProcessInstances 和 Tasks抛出。	`org.activiti...ActivitiEntityEvent`
ENTITY_ACTIVATED	激活了已存在的实体，实体包含在事件中。会被ProcessDefinitions, ProcessInstances 和 Tasks抛出。	`org.activiti...ActivitiEntityEvent`
JOB_EXECUTION_SUCCESS	作业执行成功。job包含在事件中。	`org.activiti...ActivitiEntityEvent`
JOB_EXECUTION_FAILURE	作业执行失败。作业和异常信息包含在事件中。	`org.activiti...ActivitiEntityEvent` and `org.activiti...ActivitiExceptionEvent`
JOB_RETRIES_DECREMENTED	因为作业执行失败，导致重试次数减少。作业包含在事件中。	`org.activiti...ActivitiEntityEvent`
TIMER_FIRED	触发了定时器。job包含在事件中。	`org.activiti...ActivitiEntityEvent`
JOB_CANCELED	取消了一个作业。事件包含取消的作业。作业可以通过API调用取消，任务完成后对应的边界定时器也会取消，在新流程定义发布时也会取消。	`org.activiti...ActivitiEntityEvent`
ACTIVITY_STARTED	一个节点开始执行	`org.activiti...ActivitiActivityEvent`
ACTIVITY_COMPLETED	一个节点成功结束	`org.activiti...ActivitiActivityEvent`
ACTIVITY_SIGNALED	一个节点收到了一个信号	`org.activiti...ActivitiSignalEvent`
ACTIVITY_MESSAGE_RECEIVED	一个节点收到了一个消息。在节点收到消息之前触发。收到后，会触发`ACTIVITY_SIGNAL`或`ACTIVITY_STARTED`，这会根据节点的类型（边界事件，事件子流程开始事件）	`org.activiti...ActivitiMessageEvent`
ACTIVITY_ERROR_RECEIVED	一个节点收到了一个错误事件。在节点实际处理错误之前触发。事件的`activityId`对应着处理错误的节点。这个事件后续会是`ACTIVITY_SIGNALLED`或`ACTIVITY_COMPLETE`，如果错误发送成功的话。	`org.activiti...ActivitiErrorEvent`
UNCAUGHT_BPMN_ERROR	抛出了未捕获的BPMN错误。流程没有提供针对这个错误的处理器。事件的`activityId`为空。	`org.activiti...ActivitiErrorEvent`
ACTIVITY_COMPENSATE	一个节点将要被补偿。事件包含了将要执行补偿的节点id。	`org.activiti...ActivitiActivityEvent`
VARIABLE_CREATED	创建了一个变量。事件包含变量名，变量值和对应的分支或任务（如果存在）。	`org.activiti...ActivitiVariableEvent`
VARIABLE_UPDATED	更新了一个变量。事件包含变量名，变量值和对应的分支或任务（如果存在）。	`org.activiti...ActivitiVariableEvent`
VARIABLE_DELETED	删除了一个变量。事件包含变量名，变量值和对应的分支或任务（如果存在）。	`org.activiti...ActivitiVariableEvent`
TASK_ASSIGNED	任务被分配给了一个人员。事件包含任务。	`org.activiti...ActivitiEntityEvent`
TASK_CREATED	创建了新任务。它位于`ENTITY_CREATE`事件之后。当任务是由流程创建时，这个事件会在TaskListener执行之前被执行。	`org.activiti...ActivitiEntityEvent`
TASK_COMPLETED	任务被完成了。它会在`ENTITY_DELETE`事件之前触发。当任务是流程一部分时，事件会在流程继续运行之前，后续事件将是`ACTIVITY_COMPLETE`，对应着完成任务的节点。	`org.activiti...ActivitiEntityEvent`
TASK_TIMEOUT	任务已超时，在`TIMER_FIRED`事件之后，会触发用户任务的超时事件，当这个任务分配了一个定时器的时候。	`org.activiti...ActivitiEntityEvent`
PROCESS_COMPLETED	流程已结束。在最后一个节点的`ACTIVITY_COMPLETED`事件之后触发。当流程到达的状态，没有任何后续连线时，流程就会结束。	`org.activiti...ActivitiEntityEvent`
PROCESS_CANCELLED	进程已被取消。在从运行时删除流程实例之前调度。流程实例被API调用取消`RuntimeService.deleteProcessInstance`	`org.activiti…ActivitiCancelledEvent`
MEMBERSHIP_CREATED	用户被添加到一个组里。事件包含了用户和组的id。	`org.activiti...ActivitiMembershipEvent`
MEMBERSHIP_DELETED	用户被从一个组中删除。事件包含了用户和组的id。	`org.activiti...ActivitiMembershipEvent`
MEMBERSHIPS_DELETED	所有成员被从一个组中删除。在成员删除之前触发这个事件，所以他们都是可以访问的。因为性能方面的考虑，不会为每个成员触发单独的`MEMBERSHIP_DELETED`事件。	`org.activiti...ActivitiMembershipEvent`

引擎内部所有ENTITY_*事件都是与实体相关的。下面的列表展示了实体事件与实体的对应关系：

ENTITY_CREATED, ENTITY_INITIALIZED, ENTITY_DELETED:
- Attachment, Comment, Deployment, Execution, Group, IdentityLink, Job, Model, ProcessDefinition, ProcessInstance, Task, User.
- 附件，注释，部署，执行，组，IdentityLink，作业，模型，ProcessDefinition，ProcessInstance，任务，用户。
ENTITY_UPDATED:
- Attachment, Deployment, Execution, Group, IdentityLink, Job, Model, ProcessDefinition, ProcessInstance, Task, User.
- 附件，部署，执行，组，IdentityLink，作业，模型，ProcessDefinition，ProcessInstance，任务，用户。
ENTITY_SUSPENDED, ENTITY_ACTIVATED:
- ProcessDefinition, ProcessInstance/Execution, Task.
- ProcessDefinition，ProcessInstance /执行，任务。

7. 附加信息

只有同一个流程引擎中的事件会发送给对应的监听器。因此，如果您有不同的引擎（在同一个数据库上运行），则仅将源于监听器注册的引擎中的事件调度到该监听器。在另一个引擎中发生的事件不会分派给侦听器，无论它们是否在同一JVM中运行。

某些事件类型（与实体相关）公开了目标实体。根据类型或事件，这些实体无法再进行更新（例如，删除实体时）。如果可能，请使用EngineServices事件暴露的方式以安全的方式与引擎进行交互。即使这样，您仍需谨慎对待已调度事件中涉及的实体的更新/操作。

没有对应历史的实体事件，因为它们都有运行阶段的对应实体。

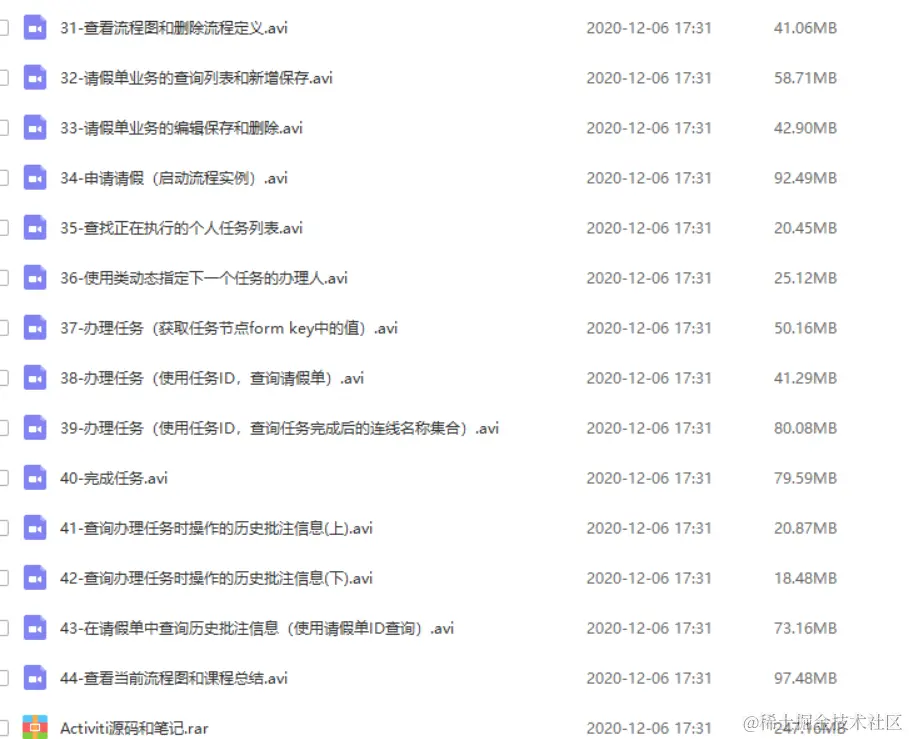

分享 Activiti工作流高级视频教程 全套视频
