ativiti6.0 流程节点自由跳转实现、拒绝/不同意/返回上一节点、流程撤回、跳转、回退等操作（通用实现，亲测可用）

lakernote
2,439 阅读6分钟

文章目录


亲测可用，其他方式会导致历史的任务未完成
重点：先对历史的任务end掉，再删除当前任务

        //获取历史管理
        HistoryManager historyManager = commandContext.getHistoryManager();
        CommentEntityManager commentEntityManager = commandContext.getCommentEntityManager();
//        commentEntityManager.insert();
        //通知当前活动结束(更新act_hi_actinst)
        historyManager.recordActivityEnd(execution,"jump to userTask1");
        //通知任务节点结束(更新act_hi_taskinst)
        historyManager.recordTaskEnd(taskId,"jump to userTask1");
//        historyManager.createAttachmentComment();
        //删除正在执行的当前任务
        taskEntityManager.delete(taskId);

前言

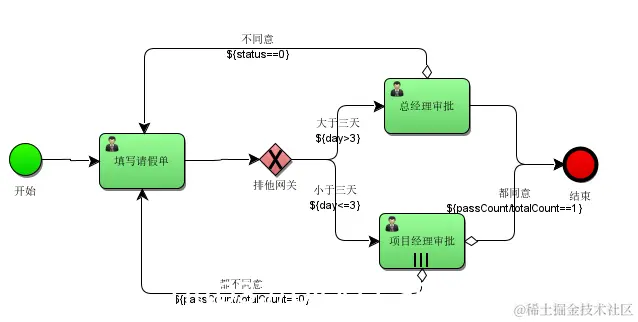

为什么叫通用拒绝或者跳转？ ，因为在activiti里，一般的拒绝或者节点跳转都是通过连接线加条件判断实现，你可以定义一个变量如status，拒绝的时候给这个变量赋值0，在连接线上设置条件表达式从而实现拒绝操作。如图：
在这里插入图片描述
优点：

实现简单，标准支持，灵活性强，能够从任意节点拒绝回任意节点

缺点：
一般流程每个节点都有可能拒绝，那就意味着每个节点都需要设置判断条件，如果都要拒绝回发起人，那么都要跟发起人节点进行连接，如果节点多的话会大大增加流程图的复杂度，让流程图变成一张“蜘蛛网”。

因此我们需要一个通用流程节点自有跳转功能。

原理

当我们部署一个流程并启动之后，流程就会按照流程的定义进行节点处理以及自动流转，从一个节点流向下一个节点，直至结束,并且在此过程中完成数据库中各种表的数据更新。那么在这个过程中，activiti引擎是如何进行流程的运转的呢？

ActivitiEngineAgenda

默认实现DefaultActivitiEngineAgenda

该类持有变量：

    private static final Logger logger = LoggerFactory.getLogger(DefaultActivitiEngineAgenda.class);
    protected LinkedList<Runnable> operations = new LinkedList();
    protected CommandContext commandContext;

其中最关键的地方就是operations，operations是一个堆栈，在流程开始运转的过程中，通过ActivitiEngineAgenda的一系列实现可以将不同需要执行操作按照顺序压入栈中，然后运转过程中再将每一个操作弹出进行命令的执行。

何为操作呢？
上述operations中存放的元素的实现类为AbstractOperation的子类，AbstractOperation持有执行 实例execution，以便对当前execution进行操作。AbstractOperation的实现如下图


  • 要继续运转流程，则向operations中压入ContinueProcessOperation，
  • 要结束流程则压入EndExecutionOperation。
  • 在每一个操作完成的时候，将接下来要执行的操作压入operations栈中，这样就达到了流程运转的效果。

CommandInvoker

该类是一个命令调用类，查看执行操作的方式：

    protected void executeOperations(CommandContext commandContext) {
        while(!commandContext.getAgenda().isEmpty()) {
            Runnable runnable = commandContext.getAgenda().getNextOperation();
            this.executeOperation(runnable);
        }
    }

ActivityBehavior

活动行为类，每一个节点都有行为类，主要完成关于该节点的一些操作，比如对于开始节点，开始节点一般没有什么操作，它的行为自然就是离开当前节点；当节点为userTask，则在该行为类中为userTask分配处理人等等。

  • 连线是没有行为类的

这里的方式逻辑其实就是实现了上述当operations的元素不为空时，从operations堆栈中弹出并执行，直到operations中没有操作为止。

下面以该流程为例：

1、在流程启动初期，operations堆栈中压入 ContinueProcessOperation操作，传入的execution的当前节点为startEvent

2、进入CommandInvoker的executeOperations方法，取出栈顶操作元素并执行。

3、调用this.commandContext.getHistoryManager().recordActivityStart(this.execution);进行节点开始持久化，之后调用开始节点的行为类执行，执行完毕压入TaskOutgoingSequenceOperation操作类。

4、弹出TaskOutgoingSequenceOperation执行。调用this.commandContext.getHistoryManager().recordActivityEnd(this.execution, (String)null);进行节点结束的持久化，计算节点出线以及其他逻辑后，压入ContinueProcessOperation操作类，此时execution的当前节点为startEvent–>userTask的连线。

5、弹出ContinueProcessOperation执行。执行相关逻辑，获取连线的目标节点并设置为当前执行实例的当前节点，并压入ContinueProcessOperation操作类，此时执行实例的当前节点为userTask

6、弹出ContinueProcessOperation执行。获取用户任务行为类对userTask进行处理，返回，之后再没有操作类可以弹出后，判断还有可执行的执行实例，则压入ExecuteInactiveBehaviorsOperation操作类执行。

到这里流程运转结束，程序退出。

那么如果我们想要继续使流程进行运转，则要完成用户任务。

基于上述原理我们可以很容易的对activiti功能进行扩展，比如节点任意跳转。

实战任意节点跳转

那么接下来将说明如何进行任意节点之间的跳转，先来说下何为任意节点的跳转。

比如现在流程已经运转到userTask2节点，那么如果我现在想要流程回到userTask1节点怎么做呢？

实现思路

  • 首先从思路上应该是处理掉当前的节点（也就是删除正在运行的该任务，更新维护历史数据），
  • 然后将流程的当前节点设置到userTask1节点。

1、实现我们自己的命令类，实现execute方法

2、在实现execute逻辑中找出要跳转任务节点所在的执行实例，以及跳往的目标节点

3、通知当前的活动节点结束，并且删除，然后设置执行实例的当前节点为目标节点。

4、往operations栈中压入ContinueProcessInCompensation操作类，并且传入的执行实例的当前节点为跳转的目标节点。

相关代码实现

在部署启动流程之后，完成第一个用户任务，使得流程运转到第二个用户任务节点，此时数据库情况如下

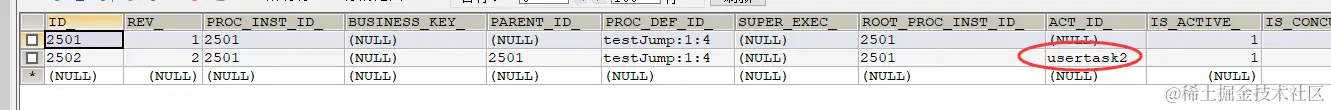

  • act_ru_execution
  • act_ru_task

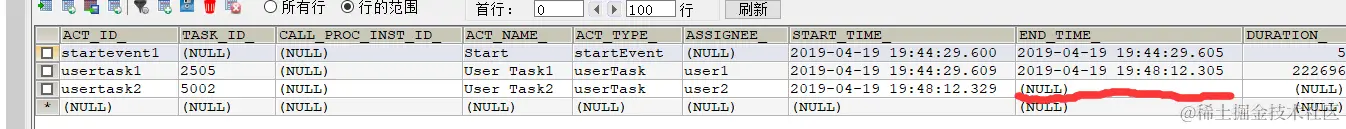

  • act_hi_actinst
  • act_hi_taskinst

自定义跳转命令类

public class JumpAnyWhereCmd implements Command {
    private String taskId;

    private String targetNodeId;

    public JumpAnyWhereCmd(String taskId, String targetNodeId) {
        this.taskId = taskId;
        this.targetNodeId = targetNodeId;
    }

    public Object execute(CommandContext commandContext) {
        //获取任务实例管理类
        TaskEntityManager taskEntityManager = commandContext.getTaskEntityManager();
        //获取当前任务实例
        TaskEntity currentTask = taskEntityManager.findById(taskId);

        //获取当前节点的执行实例
        ExecutionEntity execution = currentTask.getExecution();
        String executionId = execution.getId();

        //获取流程定义id
        String processDefinitionId = execution.getProcessDefinitionId();
        //获取目标节点
        Process process = ProcessDefinitionUtil.getProcess(processDefinitionId);
        FlowElement flowElement = process.getFlowElement(targetNodeId);

        //获取历史管理
        HistoryManager historyManager = commandContext.getHistoryManager();

        //通知当前活动结束(更新act_hi_actinst)
        historyManager.recordActivityEnd(execution,"jump to userTask1");
        //通知任务节点结束(更新act_hi_taskinst)
        historyManager.recordTaskEnd(taskId,"jump to userTask1");
        //删除正在执行的当前任务
        taskEntityManager.delete(taskId);

        //此时设置执行实例的当前活动节点为目标节点
        execution.setCurrentFlowElement(flowElement);

        //向operations中压入继续流程的操作类
        commandContext.getAgenda().planContinueProcessOperation(execution);

        return null;
    }
}

调用命令类

    @Test
    public void testInvokeCommand(){
        processEngine.getManagementService().executeCommand(new JumpAnyWhereCmd("5002","usertask1"));
    }

此时数据库：

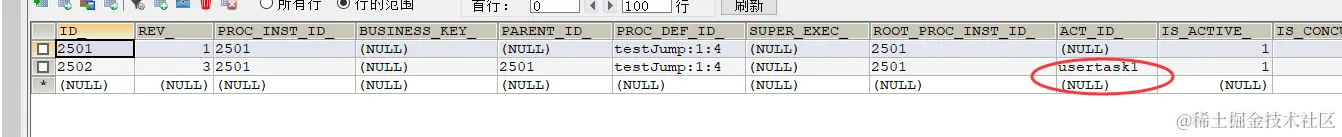

  • act_ru_execution
  • act_ru_task

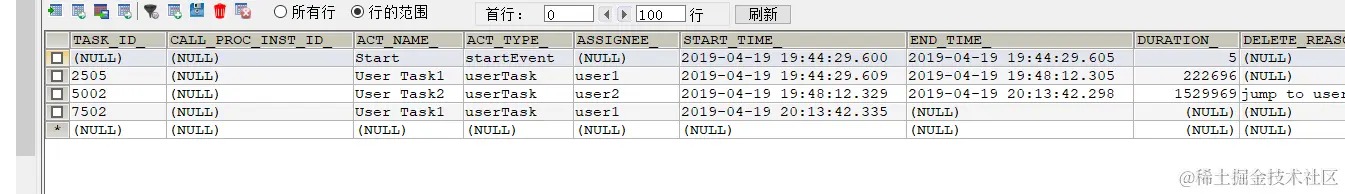

  • act_hi_actinst

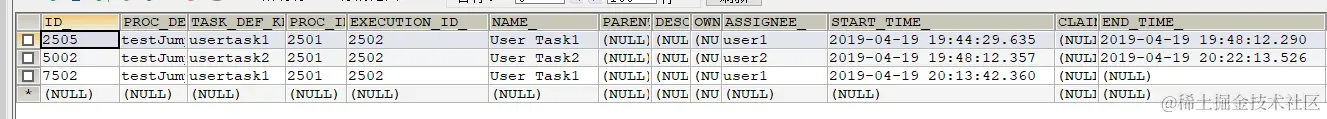

  • act_hi_taskinst
    此时当前流程已经完美的从userTask2跳转到了userTask1节点。
    声明：
    原理参考：www.jianshu.com/p/71682b04d…

更新

有同学反馈，她在使用过程中会有如下报错：
在这里插入图片描述
可以看到是提示已经很清楚了act_ru_identitylink和act_ru_task表外键删除问题
即在删除act_ru_task中的任务之前，必须把关联的act_ru_identitylink数据先删除。

解决方案

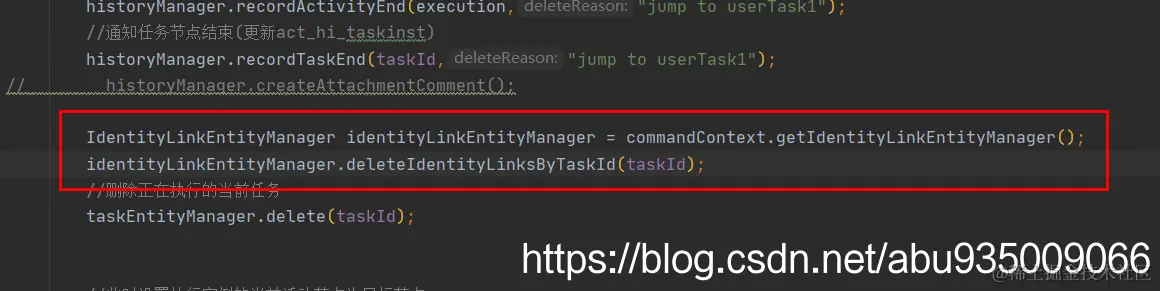

在任务删除前，删除act_ru_identitylink相关联数据
在这里插入图片描述
代码如下：

IdentityLinkEntityManager identityLinkEntityManager = commandContext.getIdentityLinkEntityManager();
identityLinkEntityManager.deleteIdentityLinksByTaskId(taskId);
