如何抓包分析UDP视频流丢包率网络质量

1、抓包工具

Windows中：Wireshark
Linux中：tcpdump 命令

2、Linux中抓包示例

2.1、抓信令端口

抓包命令：tcpdump -i any "port 15060" -w  ccc.pcap
描述： 抓端口15060的包
运行： ssh到服务器，任意路径下都可以执行
停止： Ctrl+c
结果： 会在当前路径下生成一个 ccc.pcap文件
把抓包文件复制出来，可以用wireshark 打开查看

2.2、抓设备出口IP

抓包命令：tcpdump -i any "host LiveGBS-》国标设备-》设备列表-》出口ip" -w  ccc.pcap
描述： 抓设备出口IP
运行： ssh到服务器，任意路径下都可以执行
停止： Ctrl+c
结果： 会在当前路径下生成一个 ccc.pcap文件
把抓包文件复制出来，可以用wireshark 打开查看

3、wireshark 分析

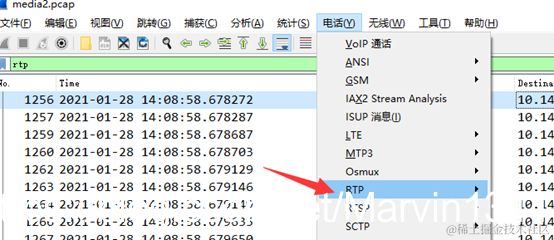

Wireshark->电话-》RTP 流分析
在这里插入图片描述

4、分析结果示例

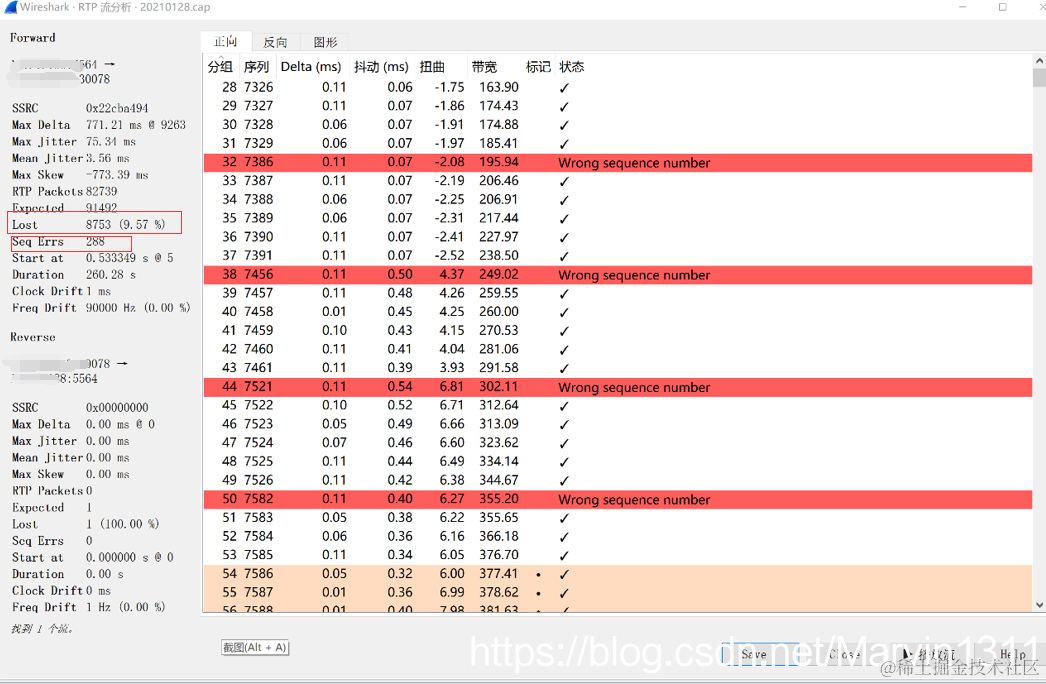

RTP 封包上传的时候，会携带序号，根据这个可分析丢包率和乱序

在这里插入图片描述
在这里插入图片描述

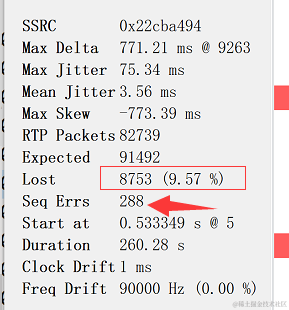

可以看出丢包率9.57%，乱序 288个

5、搭建GB28181视频直播平台
