本篇是边缘检测系列的第一篇，将大致介绍边缘检测的目的以及一些基础知识。

本文部分素材来源于Stanford大学的CS131课程。

边缘检测的目的

边缘检测顾名思义就是检测图像中的物体边缘，对于计算机来说，通过对边缘的检测可以提取相关的信息，从而进行对物体的识别。

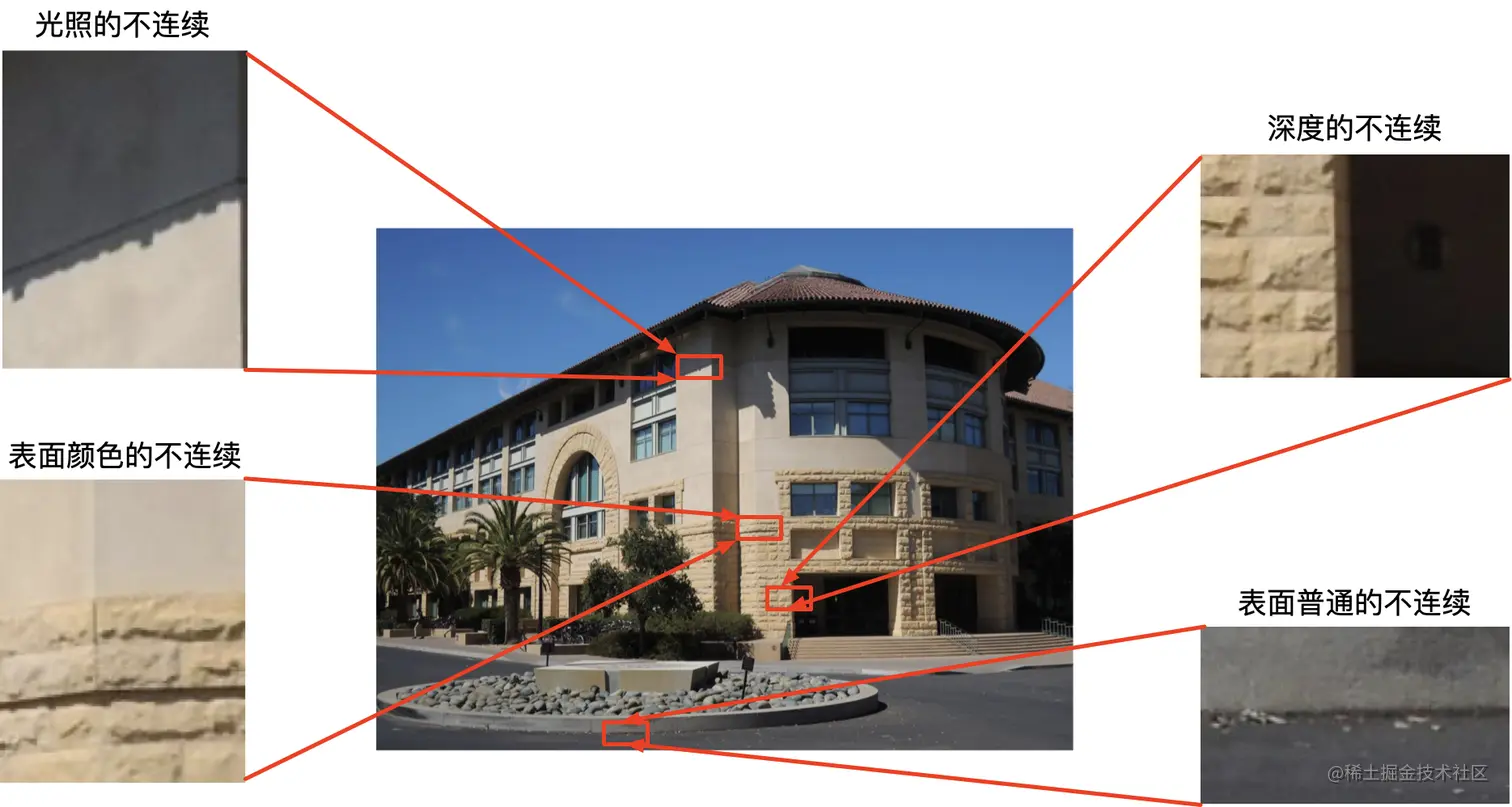

本质上来说，边缘检测就是检测图片上的不连续成分，这些不连续包括：物品表面普通的不连续、深度的不连续、表面颜色的不连续以及光照强度的不连续等。

图像的梯度

既然边缘检测的重点是图片上的不连续成分，那很显然梯度是判断连续性的主要工具（这里连续与数学意义上的连续不是同一概念，在数学上不连续函数是不可导的）。梯度的本意是一个向量（矢量），表示某一函数在该点处的方向导数沿着该方向取得最大值，即函数在该点处沿着该方向（此梯度的方向）变化最快，变化率最大（为该梯度的模）。对图像求梯度，即意味着需要在二维空间中求离散梯度。

二元梯度

假设有二元函数 $f(x,y)$ ，则有其梯度向量：

\nabla f(x,y)= \left[ \begin{matrix} \frac{\delta f(x,y)}{\delta x}\\ \frac{\delta f(x,y)}{\delta y} \end{matrix} \right]= \left[ \begin{matrix} f_x\\ f_y \end{matrix} \right]

梯度值：

|\nabla f(x,y)|=\sqrt{f_x^2+f_y^2}

梯度方向：

\theta = tan^{-1}\left(\frac{\delta f}{\delta y} / \frac{\delta f}{\delta x}\right)

二元离散梯度滤波器

若要对一个图像（即二维矩阵）求梯度，其横向滤波器为：

\frac{1}{3} \left[ \begin{matrix} 1&0&-1\\ 1&0&-1\\ 1&0&-1 \end{matrix} \right]

纵向滤波器为：

\frac{1}{3} \left[ \begin{matrix} 1&1&1\\ 0&0&0\\ -1&-1&-1 \end{matrix} \right]

比如对于矩阵：

I= \left[ \begin{matrix} 10&10&20&20&20\\ 10&10&20&20&20\\ 10&10&20&20&20\\ 10&10&20&20&20\\ 10&10&20&20&20 \end{matrix} \right]

将上述横向滤波器作用于 $I$ ，得到：

I_x= \left[ \begin{matrix} 0&0&0&0&0\\ 0&10&10&0&0\\ 0&10&10&0&0\\ 0&10&10&0&0\\ 0&0&0&0&0 \end{matrix} \right]

下图为将一张图片横向纵向分别求导的结果：

简单的边缘检测器

边缘的特征

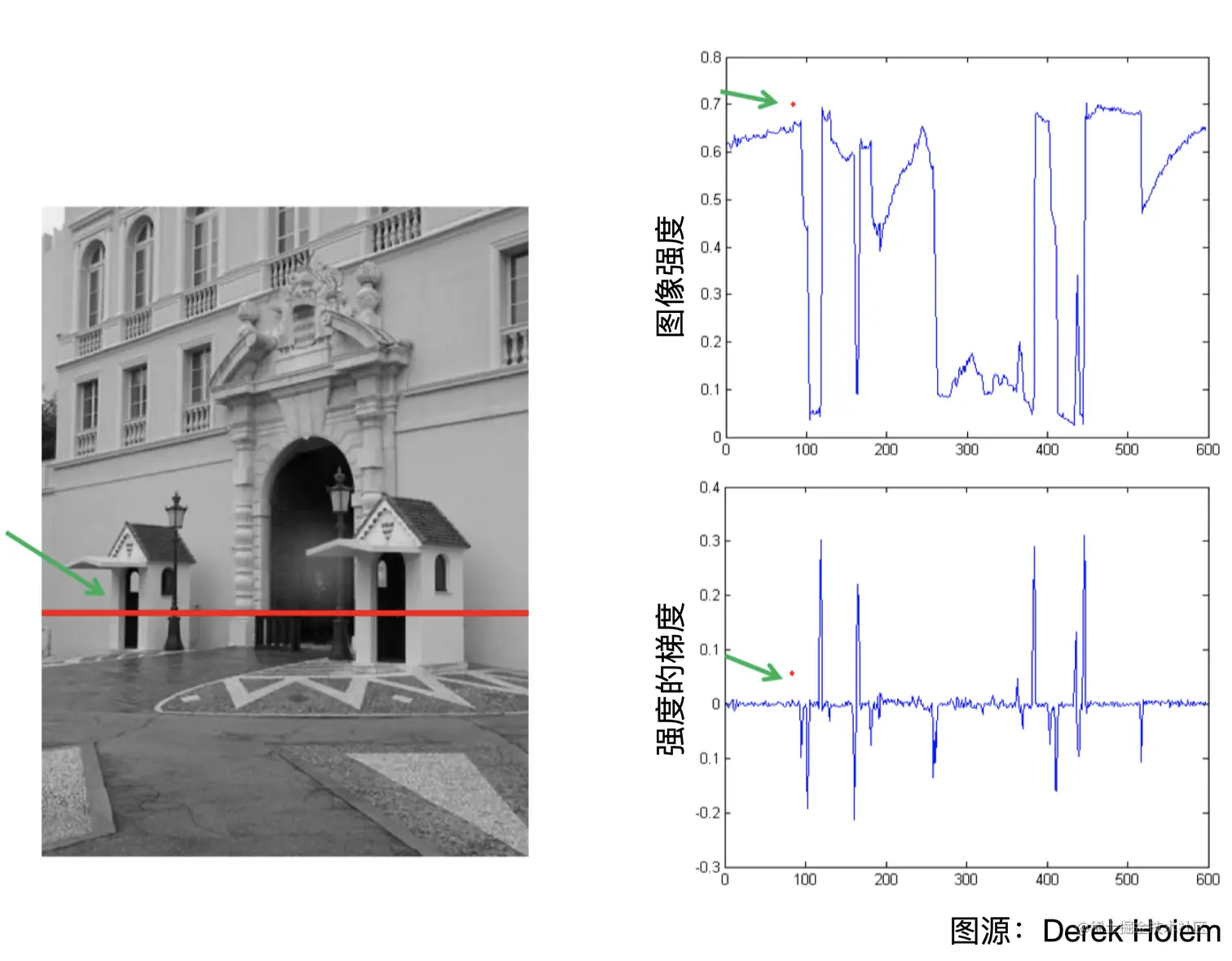

最简单的边缘检测器就是检测图像上强度变化剧烈的地方。比如对于下面左侧图中红线一行的强度变化如右上图所示，可以明显观察到，有边缘的地方，强度变化十分剧烈。二如果对强度函数求离散梯度，即可得到右下图，梯度值较大的地方即为强度函数变化剧烈的地方，也就是图像上边缘所在地方。

利用上一节中我们已经得到的梯度向量公式、梯度值公式和梯度方向公式即可求出图像上每一点的梯度。

噪声的影响与解决方法

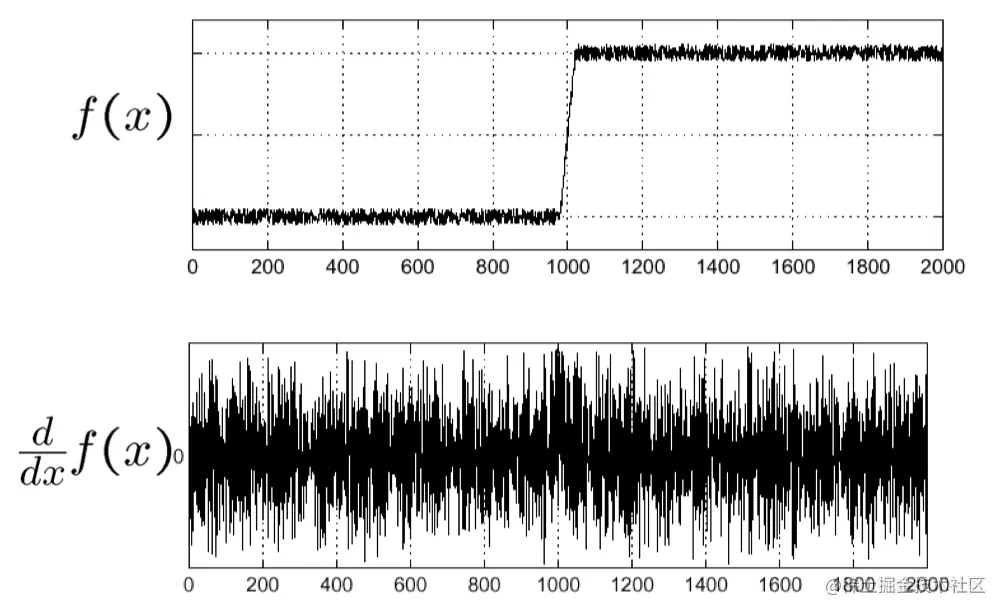

上一小节中我们得到了边缘的特征——即图像强度的梯度值较大的地方，但实际情况并不如此美好。图像上经常会有很多噪声，这些在这些噪声所在的地方我们的梯度值往往会变得很大，依照我们对边缘特征的定义，就会把这些噪声也视作边缘，导致我们找不到真正的边缘所在：

对于这种噪声，我们的解决方案是对图像进行平滑处理，使得那些和相邻的像素均显著不同的像素“看起来”更像周围的像素。

具体对图像进行平滑的方式，一般采用高斯平滑，其在二维空间的定义为：

G(u,v)=\frac{1}{2\pi \sigma^2}e^{-(u^2+v^2)/2\sigma^2}

其中 $u$ 和 $v$ 是两个方向的模糊范围， $\sigma$ 为标准差。在离散空间中，分布不为零的像素组成的卷积矩阵与原始图像做变换。每个像素的值都是周围相邻像素值的加权平均。原始像素的值有最大的高斯分布值，所以有最大的权重，相邻像素随着距离原始像素越来越远，其权重也越来越小。这样进行模糊处理比其它的均衡模糊滤波器更高地保留了边缘效果。关于从连续高斯函数到离散空间形式的变换，可参考维基百科上尺度空间变换这一篇。

使用numpy产生高斯核的代码如下：

def gaussian_kernel(size, sigma):
    kernel = np.zeros((size, size))
    k = int((size - 1) / 2)
    parameter = 1 / (2 * np.pi * sigma ** 2)
    for i in range(2 * k + 1):
        for j in range(2 * k + 1):
            kernel[i][j] = parameter * np.exp(-((i - k) ** 2 + (j - k) ** 2) / (2 * sigma ** 2))

    return kernel

比如产生大小为 $3\times 3$ ，标准差为1的高斯核，结果为：

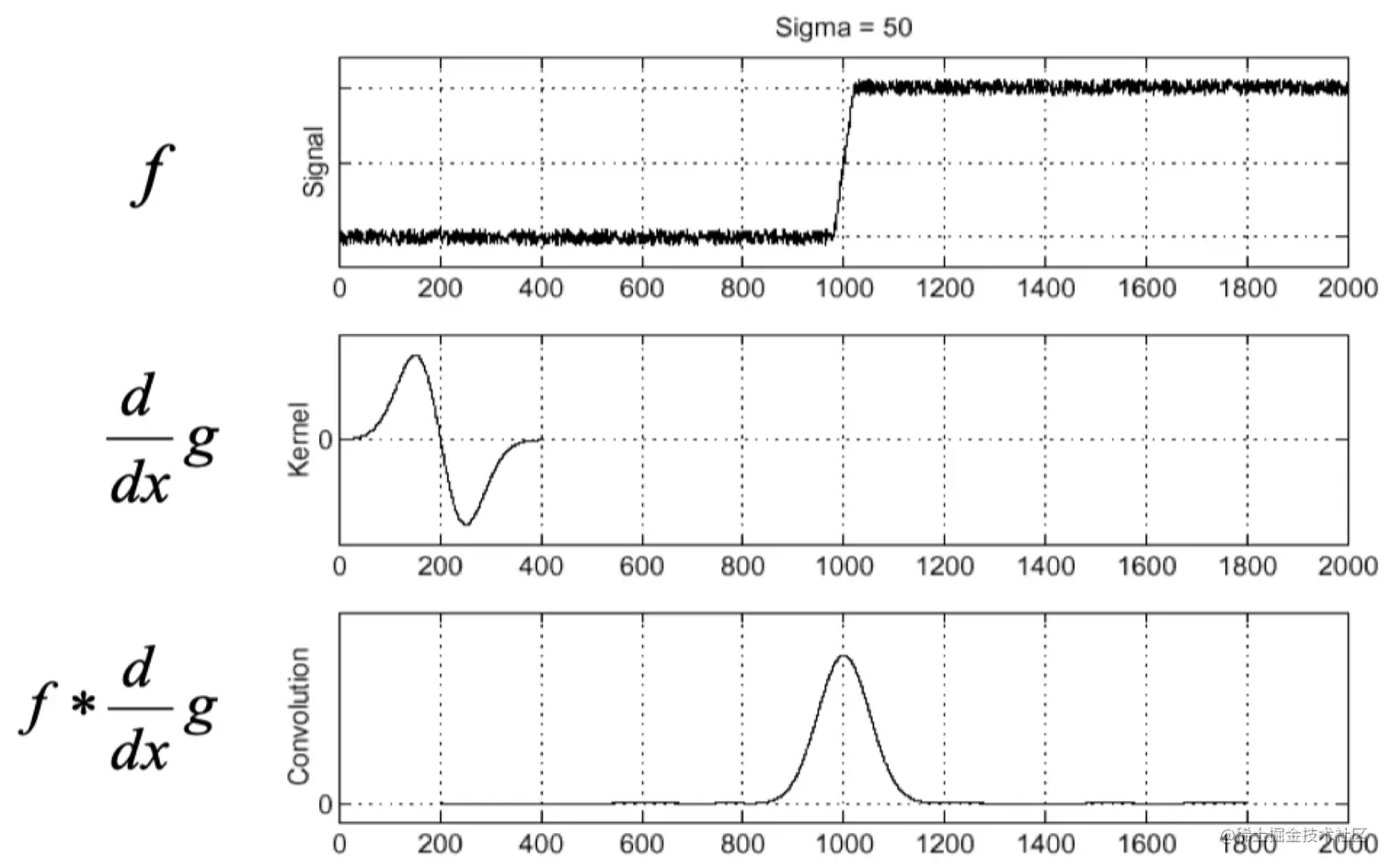

经过高斯平滑后，上图中带噪声的函数即可得到“干净”的梯度函数：

在高斯函数参数的选择上，要注意平滑度与局部化之间的平衡，如果平滑程度过高，会将原有的边缘模糊掉，导致我们的目标发生偏离。

什么是好的边缘检测器

设计一个好的边缘检测器，有以下三个原则：

检测准确度高：一个好的边缘检测器必须尽可能降低假阳性（即由于噪声导致检测到原本不存在的边缘）和假阴性（真正的边缘没有被检测到）
局部化程度高：检测出的边缘必须与真实边缘尽可能贴近
单一响应：检测器对于一个真实边缘只能检测出一条边，即最小化真实边缘附近的局部最大值

本文小结

本文简单介绍了边缘检测的目标以及一些基础知识，下一篇文章将介绍几个经典的边缘检测器。
