React 表格组件设计——基础布局

shujer
4,505 阅读11分钟


前言

在前端中后台项目中，表格是最常见也是最基础的数据组件。表格主要以二维栅格的形式呈现，能够清晰明了地展示数据。

在基于表格的项目开发中，我们经常遇到的一个问题，就是如何平衡功能的完备性与可拓展性。功能完备的表格，比如常用的 Antd Table ，能够满足我们业务开发的大部分场景，但是当我们实现一些个性化的需求时，往往需要改动到底层的逻辑。

计划通过调研一些常见的 React 表格功能实现方案，帮助大家进行合理的技术选型，也为自己造轮子提供一些可供参考的方案。

本文先从表格组件的最基本的行列布局讲起。

组件 API 设计

目前，市面上常见的表格方案有 Antd Table、Fusion Table、ali-react-table、Material-UI Table 和 React Suite Table 等。一个功能完备的表格组件通常会提供以下的一些功能：

  • 数据展示，包括表格行合并/列合并
  • 固定列
  • 数据排序和筛选
  • 数据分页
  • 行选择
  • 列宽调整/拖拽排序
  • 虚拟渲染
  • 可编辑单元格/行

目前，主流的组件 API 设计大体可以分为两种（大部分设计会同时兼容这两种风格的使用）：

方案优点缺点
数据源驱动用户只需要提供 columns 和 dataSource ，其余渲染的细节完全交给组件内部；便于内部进行一些渲染和性能优化组件的逻辑更加抽象，隐藏了内部的细节，限制了组件的布局
暴露子组件简单直观，使用完全的JSX 风格，通过暴露 Table 的子组件 API，由用户自行控制渲染的细节，布局比较灵活用户需要编写更多的代码来控制渲染的细节

数据驱动

依赖数据源的 API 设计封装性较高，表格的布局和行为可以完全通过 columns 配置来控制，能快速创建组件。一个使用示例如下：

const dataSource = [
  {
    key: "1",
    name: "胡彦斌",
    age: 32,
  },
  {
    key: "2",
    name: "胡彦祖",
    age: 42,
  },
];

const columns = [
  {
    title: "姓名",
    dataIndex: "name",
    key: "name",
  },
  {
    title: "年龄",
    dataIndex: "age",
    key: "age",
  },
];
<Table dataSource={dataSource} columns={columns} />;

但是，因为封装隐藏了组件的内部细节，当我们需要拓展功能的时候就会比较困难。比如，当我们需要覆盖默认的 table 元素时， Antd Table 需要通过 component API 来处理（ 官网的一个拖拽排序 demo）。

 暴露子组件

另一种设计则是通过提供子组件的形式，这种写法灵活度比较高，用户无需通过属性来配置。例如以下的一个 Material-UI Table 使用示例：

<Table className={classes.table} aria-label="simple table">
  <TableHead>
    <TableRow>
      <TableCell>Dessert (100g serving)</TableCell>
      <TableCell align="right">Calories</TableCell>
      <TableCell align="right">Fat&nbsp;(g)</TableCell>
      <TableCell align="right">Carbs&nbsp;(g)</TableCell>
      <TableCell align="right">Protein&nbsp;(g)</TableCell>
    </TableRow>
  </TableHead>
  <TableBody>
    {rows.map(row => (
      <TableRow key={row.name}>
        <TableCell component="th" scope="row">
          {row.name}
        </TableCell>
        <TableCell align="right">{row.calories}</TableCell>
        <TableCell align="right">{row.fat}</TableCell>
        <TableCell align="right">{row.carbs}</TableCell>
        <TableCell align="right">{row.protein}</TableCell>
      </TableRow>
    ))}
  </TableBody>
</Table>;

子组件的主要可以拆分成以下几个部分：

  • <TableContainer />
  • <Table />
  • <TableHead />
  • <TableBody />
  • <TableRow />
  • <TableCell />
  • <TableFooter />
  • <TablePagination />

这种暴露子组件接口可以方便我们以 JSX 的风格来编写代码。不过在有些组件实现中，这种写法可能也只是一个语法糖。比如，Antd Table 和 Rsuite Table 的 Column 组件实际上还是通过拦截和收集属性，然后再由内部定义渲染的。

组件布局方案

表格组件和 table 元素之间关联密切。基于原生的 table 元素，我们可以很容易地实现一些复杂的数据展示，比如行合并，列合并等。但是，由于table 元素有内在的一套布局规范，在自适应布局上不够灵活。因此，在设计表格组件的时候，我们需要衡量方案的适应场景：

方案优点缺点
基于原生 table 元素实现基于 table 原生，无需实现一套布局规范，实现简单组件的结构和布局效果受到 table 布局规范的限制
自定义一套布局方案，比如采用绝对定位、Flex 或者 Grid 实现布局灵活，可以根据需要自由组合，在自适应布局上表现良好需要实现行列排布功能，相比 table 实现起来比较复杂

基于 table 的布局

在 Antd Table 中，表格的行为和原生 table 的表现基本一致。因此，这一节我们重点讲解原生 table 的布局思想。

表格格式化

表格格式化指的是表格的基本构成以及表格中元素之间的关系。表格格式化是表格布局的基础。在 CSS 中，表格有很多特有的行为和规则，能将不同尺寸的元素整齐的排列在一起。 表格模型是 “行主导” 的，也就是说标记语言会显式声明行，而列则是从行中单元格的布局衍生而来的。除了通过标记语言显示声明表格，我们也可以通过 display 属性来指定元素的表现行为，一些值如下：

table    { display: table }
tr       { display: table-row }
thead    { display: table-header-group }
tbody    { display: table-row-group }
tfoot    { display: table-footer-group }
col      { display: table-column }
colgroup { display: table-column-group }
td, th   { display: table-cell }
caption  { display: table-caption }

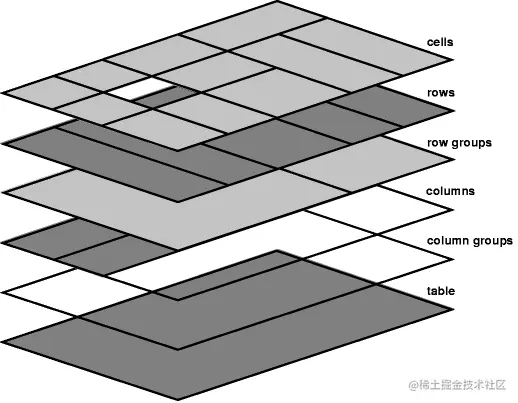

在 CSS 中，表格的渲染以及样式作用的效果是有优先级的。如上图所示：

  • 最底层是 table 元素，定义生成一个透明的块级框表格
  • 第二层是 column groups , 我们可以指定一系列 colgroup 元素用于定义表格中对应的每一列的表现行为，不渲染实际元素
  • 第三层是 columns，它的作用是定义列中每个单元格的表现，对应的元素是 col
  • 第四层是 row groups ，它定义由一行或多行构成的行组，对应的元素是 tbody
  • 第五层是 rows ，它定义由单元格组成的行的表现，对应的元素是 tr
  • 第六层是 cells ，它定义表格中每个单元格的表现，对应的元素是 th 和 td

一个完整的表格布局可以声明如下：

<table>
  <!-- 可选的标题 -->
  <caption>
    标题
  </caption>
  <!-- 可选的列组 -->
  <colgroup>
    <col style="width: 100px; min-width: 100px;">
  </colgroup>
  <!-- 可选的表头 -->
  <thead>
    <tr>
      <th>name</th>
      <th>age</th>
      <th>year</th>
      <th>address</th>
    </tr>
  </thead>
  <!-- 表格数据 -->
  <tbody>
    <tr>
      <td>name-0</td>
      <td>20</td>
      <td>2020</td>
      <td>0.45431075531901444</td>
    </tr>
  </tbody>
  <!-- 可选的表尾 -->
  <tfoot>
    <td>name-footer</td>
    <td>age-footer</td>
    <td>year-footer</td>
    <td>address-footer</td>
  </tfoot>
</table>

表格布局

表格的宽度有两种确定方式：固定宽度布局和自动宽度布局。用户代理计算表格布局时，固定宽度的表格布局要比自动宽度模型快一些。

固定宽度布局

在 table 上使用以下属性触发固定宽度布局：

table-layout: fixed;

固定布局模型无需考虑单元格中的内容，宽度布局由表格的宽度、列的宽度以及单元格的边距和边框决定。

  • 整列的宽度可以由col 决定，或者由第一行的 cell 决定；如果设置的宽度值非 auto ，则该值为整列的宽度
  • 对于未设置宽度的列，表格的剩余空间将会尽可能地平分到各列
  • 表格如果未设置宽度，那么最终的表格宽度为各列之和中最大的那个决定；否则，由设定的表格宽度决定，并影响列的宽度分配

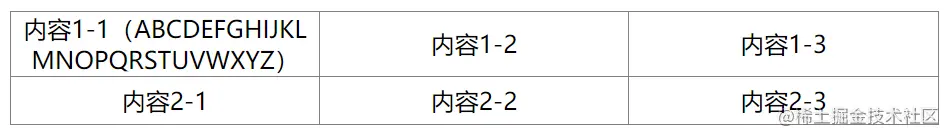

一个宽度分配的例子如下： image.png

自动宽度布局

在 table 上使用以下属性触发自动宽度布局：

table-layout: auto;

自动布局模型需要考虑每个单元格的内容，用户代理需要读完表格的全部内容才能开始排布，因此自动布局比固定布局要慢。

  • 计算一列中每个单元格的最小宽度和最大宽度
  • 计算各列的最小宽度和最大宽度
  • 表格如果未设置宽度或者宽度小于计算得到的列宽和，那么表格最终的宽度等于列宽度、边框和间距之和；否则，如果表格宽度大于列宽和，则多出的宽度将平分后追加到原本计算的列宽上

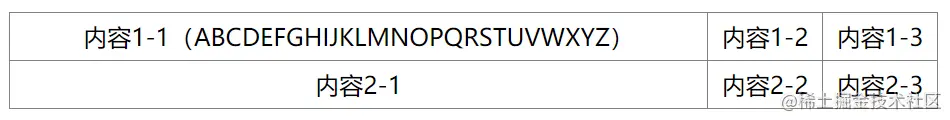

一个宽度分配的例子如下： image.png

表格高度

表格高度在很多地方是由实际的用户代理决定的：

  • 显示指定表格的高度
    • 高度比各行高度之和小，无效
    • 高度比各行高度之和大，由用户代理决定留白或者增加行高
  • 未指定表格的高度，由各行高度计算叠加得到

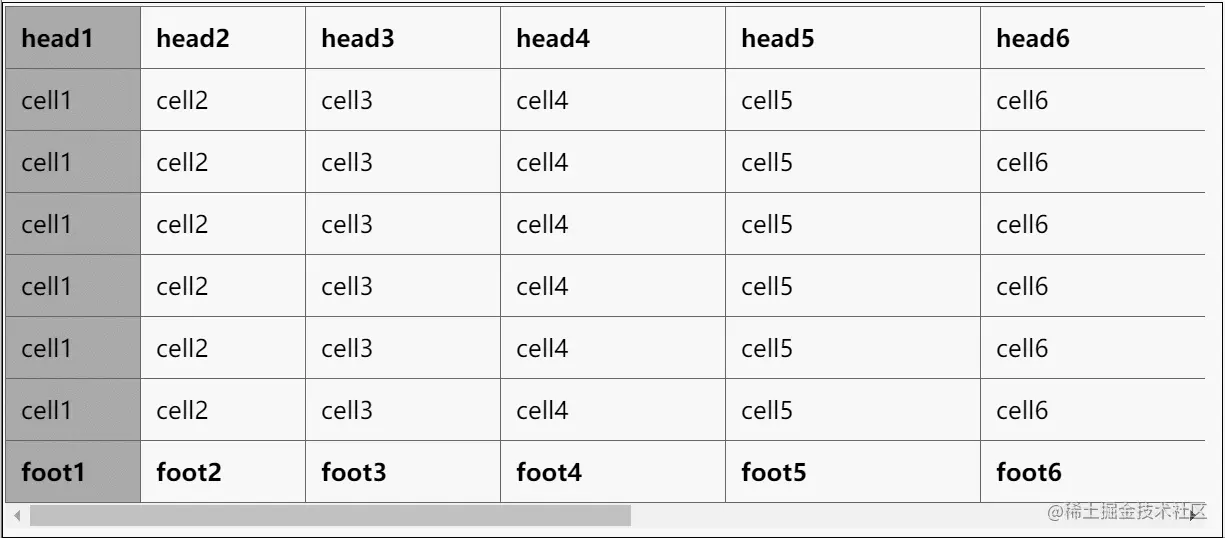

基于 table 的表格组件实现

我们基于 Antd Table 和 ali-react-table 的源码，实现一个最基础的表格组件设计：

  • 基于 table 布局，使用 tr 和 td 等元素定义行列布局
  • 使用 columns 和 dataSource 的配置渲染各行 & 各列的单元格
  • 使用 colgroup 控制各列的宽度 codepen 演示

关键代码是基于colgroup 实现宽度配置：

const ColumnGroup: React.FC<{ columns: ColumnType[] }> = ({ columns }) => {
  const columnWidths = columns.map((ele) => ele.width).join('-')
  const cols = useMemo(() => {
    let cols: React.ReactElement[] = []
    let mustInsert = false
    for (let i = columns.length; i >= 0; i--) {
      const width = columns[i] && columns[i].width
      if (width || mustInsert) {
        cols.unshift(
          <col
            key={i}
            style={{ width, minWidth: width, textAlign: columns[i].align }}
          />
        )
        mustInsert = true
      }
    }
    return cols
    // eslint-disable-next-line
  }, [columnWidths])
  return <colgroup>{cols}</colgroup>
}

基于 Grid 的布局

在表格组件设计中，使用栅格(grid)布局也是一个不错的方案，因为 grid 本身就是网格(二维)布局，也有行和列的概念。但是，grid 布局比 table 布局更加强大，它无需考虑元素在文档中的顺序和布局，同时，在自适应布局上，grid 布局的表现也更加优秀。

栅格布局的基础概念

创建栅格的第一步是定义栅格容器 (grid container) ，栅格容器的子元素是栅格元素 (grid item) 。容器中的水平区域称为“行”，垂直区域称为“列”。

使用 display 属性可以创建栅格格式化上下文：

.grid {
  display: grid;//块级框
  /* or */
  display: inline-grid;//行内框
}

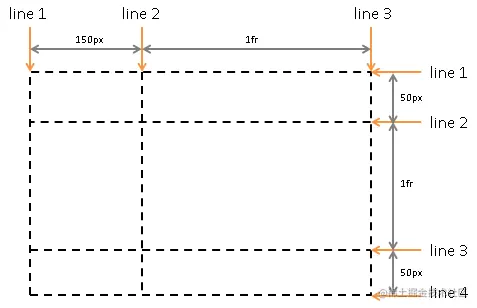

栅格布局中的一切都依赖于栅格线，栅格线的布局方式非常多，最基本的栅格模板是由 grid-template-rows 和 grid-template-columns 这两个属性确定的。

栅格布局能够使用很多功能强大的关键字或者工具函数来定义行、列以及单元格的布局规范，在自适应布局上表现优秀。比如：

  • fr： 份数单位，可以将容器宽度均分成几等份
grid-template-columns: 1fr 1fr;
  • minmax()：定义一个长度范围
grid-template-columns: 1fr 1fr minmax(100px, 1fr);
  • repeat(): 简化重复的布局定义
grid-template-columns: repeat(2, 100px 20px 80px);

基于 Grid 的表格组件实现

同样地，我们基于 Grid 布局实现一个基础的表格功能：

  • 基于 grid 布局，无需显示声明行和列
  • 结合 columns 的配置来定义 grid-template-columns 以控制列的宽度
  • 可以使用 flexGrow 配置来定义各列宽度的自适应规范

可以看到 Grid 是如何优化自适应布局的：

codepen 演示

关键代码是基于 grid-template-columns 配置宽度，并优化自适应：

const styles = useMemo(() => {
  let cols: string[] = []
  columns.forEach((col) => {
    if (col.width && !col.flexGrow) {
      cols.push(`${col.width}px`)
    } else {
      let flexGrow = col.flexGrow ?? 1
      let minWidth = col.minWidth ?? COLUMN_MIN_WIDTH
      cols.push(`minmax(${minWidth}px, ${flexGrow}fr)`)
    }
  })
  return { columns: cols.join(' ') }
}, [columns])

其他

除了表格布局和栅格布局，Rsuite Table 采用绝对定位来完全控制表格的布局，这种方案需要计算每个单元格的位置，具体的实现比较复杂，但这种方案有利于虚拟列表的接入，在性能上表现优秀。

列宽调整

功能描述

image.png 表格的列宽调整，其实就是当用户的鼠标移动到两列之间时，会出现一个可拖拽的手柄，用户拖拽这个手柄就可以自行调整指定列的宽度。这是一个增强用户体验的表格功能。

实现列宽调整的时候需要注意的是，当表格内容宽度自适应的时候，列的宽度可能会互相影响。这个时候通常有以下两种解决方案：

  • 调整列宽的时候，根据所有列之和重新计算表格宽度
  • 引入一列空白的占位列，其宽度自适应，用于列伸缩时适应表格宽度

实现

我们可以结合 react-resizable 来实现拖拽列宽调整功能。基本的实现思路是：

  • 为表头的每一列(th)增加一个可拖拽的手柄
  • 拖拽手柄，使用 Resizable 库提供的接口，获取列伸缩后的宽度
  • 重设列宽度，如果表格是固定的滚动宽度，调整列宽的同时也要重新计算表格宽度

我们来看下 Antd 官网的一个封装示例：

import { Table } from 'antd';
import { Resizable } from 'react-resizable';

const ResizableTitle = props => {
  const { onResize, width, ...restProps } = props;

  if (!width) {
    return <th {...restProps} />;
  }

  return (
    <Resizable
      width={width}
      height={0}
      handle={
        <span
          className="react-resizable-handle"
          onClick={e => {
            e.stopPropagation();
          }}
        />
      }
      onResize={onResize}
      draggableOpts={{ enableUserSelectHack: false }}
    >
      <th {...restProps} />
    </Resizable>
  );
};

class Demo extends React.Component {
  //
  components = {
    header: {
      cell: ResizableTitle,
    },
  };

  handleResize = index => (e, { size }) => {
    this.setState(({ columns }) => {
      const nextColumns = [...columns];
      nextColumns[index] = {
        ...nextColumns[index],
        width: size.width,
      };
      return { columns: nextColumns };
    });
  };

  render() {
    const columns = this.state.columns.map((col, index) => ({
      ...col,
      onHeaderCell: column => ({
        width: column.width,
        onResize: this.handleResize(index),
      }),
    }));

    return <Table bordered components={this.components} columns={columns} dataSource={this.data} />;
  }
}

总结

示例 demo 放在 github
