zookeeper-3.zab原理

ns7381
259 阅读15分钟

zab

Zookeeper的核心是Zab协议：Zookeeper Atomic Broadcast，这个机制保证了各个Server之间的同步

Zab协议有两种模式，恢复模式（选主）和广播模式（同步）。

当服务启动或者在领导者崩溃后，Zab就进入了恢复模式，当领导者被选举出来，且大多数Server完成了和leader的状态同步以后，恢复模式就结束了。状态同步保证了leader和Server具有相同的系统状态。

选主

Leader选举触发条件

Leader选举是保证分布式数据一致性的关键所在。当Zookeeper集群中的一台服务器出现以下两种情况之一时，需要进入Leader选举。

(1) 服务器初始化启动。

若进行Leader选举，则至少需要两台机器，这里选取3台机器组成的服务器集群为例。在集群初始化阶段，当有一台服务器Server1启动时，其单独无法进行和完成Leader选举，当第二台服务器Server2启动时，此时两台机器可以相互通信，每台机器都试图找到Leader，于是进入Leader选举过程。

(2) 服务器运行期间无法和Leader保持连接。

　　在Zookeeper运行期间，Leader与非Leader服务器各司其职，即便当有非Leader服务器宕机或新加入，此时也不会影响Leader，但是一旦Leader服务器挂了，那么整个集群将暂停对外服务，进入新一轮Leader选举，其过程和启动时期的Leader选举过程基本一致。假设正在运行的有Server1、Server2、Server3三台服务器，当前Leader是Server2，若某一时刻Leader挂了，此时便开始Leader选举。

选举算法

在3.4.0后的Zookeeper的版本只保留了TCP版本的FastLeaderElection选举算法。


1. 服务器状态

服务器具有四种状态，分别是LOOKING、FOLLOWING、LEADING、OBSERVING。

  • LOOKING：寻找Leader状态。当服务器处于该状态时，它会认为当前集群中没有Leader，因此需要进入Leader选举状态。
  • FOLLOWING：跟随者状态。表明当前服务器角色是Follower。
  • LEADING：领导者状态。表明当前服务器角色是Leader。
  • OBSERVING：观察者状态。表明当前服务器角色是Observer。

2. 投票数据结构

每个投票中包含了两个最基本的信息，所推举服务器的SID和ZXID，投票（Vote）在Zookeeper中包含字段如下

　　id：被推举的Leader的SID。
　　zxid：被推举的Leader事务ID。
　　electionEpoch：逻辑时钟，用来判断多个投票是否在同一轮选举周期中，该值在服务端是一个自增序列，每次进入新一轮的投票后，都会对该值进行加1操作。
　　peerEpoch：被推举的Leader的epoch。
　　state：当前服务器的状态。

3. QuorumCnxManager

每台服务器在启动的过程中，会启动一个QuorumPeerManager，负责各台服务器之间的底层Leader选举过程中的网络通信。

  1. 消息队列。QuorumCnxManager内部维护了一系列的队列，用来保存接收到的、待发送的消息以及消息的发送器，除接收队列以外，其他队列都按照SID分组形成队列集合，如一个集群中除了自身还有3台机器，那么就会为这3台机器分别创建一个发送队列，互不干扰。
  • recvQueue：消息接收队列，用于存放那些从其他服务器接收到的消息。
  • queueSendMap：消息发送队列，用于保存那些待发送的消息，按照SID进行分组。
  • senderWorkerMap：发送器集合，每个SenderWorker消息发送器，都对应一台远程Zookeeper服务器，负责消息的发送，也按照SID进行分组。
  • lastMessageSent：最近发送过的消息，为每个SID保留最近发送过的一个消息。

  1. 建立连接。为了能够相互投票，Zookeeper集群中的所有机器都需要两两建立起网络连接。QuorumCnxManager在启动时会创建一个ServerSocket来监听Leader选举的通信端口(默认为3888)。开启监听后，Zookeeper能够不断地接收到来自其他服务器的创建连接请求，在接收到其他服务器的TCP连接请求时，会进行处理。为了避免两台机器之间重复地创建TCP连接，Zookeeper只允许SID大的服务器主动和其他机器建立连接，否则断开连接。在接收到创建连接请求后，服务器通过对比自己和远程服务器的SID值来判断是否接收连接请求，如果当前服务器发现自己的SID更大，那么会断开当前连接，然后自己主动和远程服务器建立连接。一旦连接建立，就会根据远程服务器的SID来创建相应的消息发送器SendWorker和消息接收器RecvWorker，并启动。

  2. 消息接收与发送。消息接收：由消息接收器RecvWorker负责，由于Zookeeper为每个远程服务器都分配一个单独的RecvWorker，因此，每个RecvWorker只需要不断地从这个TCP连接中读取消息，并将其保存到recvQueue队列中。消息发送：由于Zookeeper为每个远程服务器都分配一个单独的SendWorker，因此，每个SendWorker只需要不断地从对应的消息发送队列中获取出一个消息发送即可，同时将这个消息放入lastMessageSent中。在SendWorker中，一旦Zookeeper发现针对当前服务器的消息发送队列为空，那么此时需要从lastMessageSent中取出一个最近发送过的消息来进行再次发送，这是为了解决接收方在消息接收前或者接收到消息后服务器挂了，导致消息尚未被正确处理。同时，Zookeeper能够保证接收方在处理消息时，会对重复消息进行正确的处理。

4. FastLeaderElection

术语
  • 外部投票：特指其他服务器发来的投票。
  • 内部投票：服务器自身当前的投票。
  • 选举轮次：Zookeeper服务器Leader选举的轮次，即logicalclock。
  • PK：对内部投票和外部投票进行对比来确定是否需要变更内部投票。
选票管理
  • sendqueue：选票发送队列，用于保存待发送的选票。
  • recvqueue：选票接收队列，用于保存接收到的外部投票。
  • WorkerReceiver：选票接收器。其会不断地从QuorumCnxManager中获取其他服务器发来的选举消息，并将其转换成一个选票，然后保存到recvqueue中，在选票接收过程中，如果发现该外部选票的选举轮次小于当前服务器的，那么忽略该外部投票，同时立即发送自己的内部投票。
  • WorkerSender：选票发送器，不断地从sendqueue中获取待发送的选票，并将其传递到底层QuorumCnxManager中。 　　
算法核心

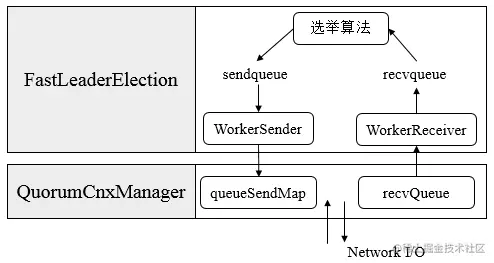

上图展示了FastLeaderElection模块是如何与底层网络I/O进行交互的。Leader选举的基本流程如下

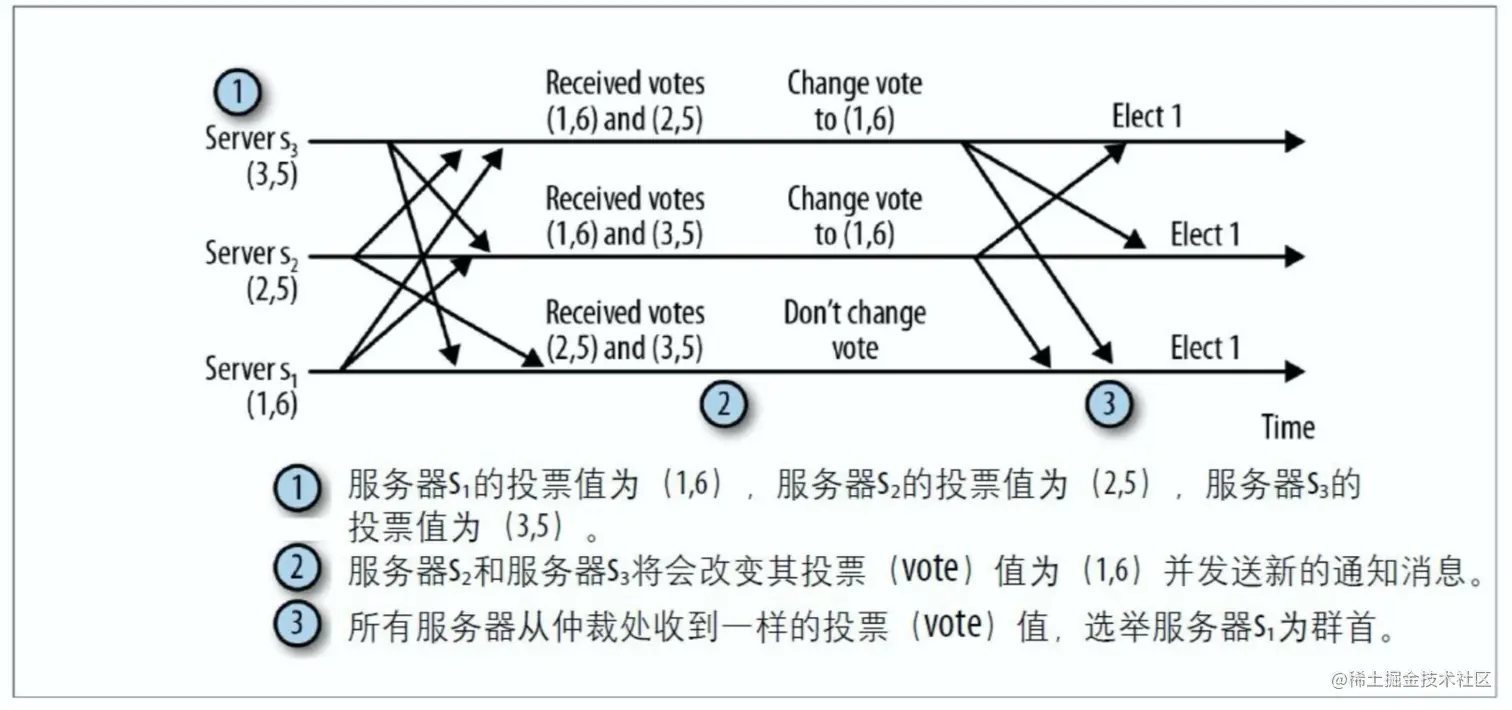

1. 自增选举轮次。Zookeeper规定所有有效的投票都必须在同一轮次中，在开始新一轮投票时，会首先对logicalclock进行自增操作。

2. 初始化选票。在开始进行新一轮投票之前，每个服务器都会初始化自身的选票，并且在初始化阶段，每台服务器都会将自己推举为Leader。

3. 发送初始化选票。完成选票的初始化后，服务器就会发起第一次投票。Zookeeper会将刚刚初始化好的选票放入sendqueue中，由发送器WorkerSender负责发送出去。

4. 接收外部投票。每台服务器会不断地从recvqueue队列中获取外部选票。如果服务器发现无法获取到任何外部投票，那么就会立即确认自己是否和集群中其他服务器保持着有效的连接，如果没有连接，则马上建立连接，如果已经建立了连接，则再次发送自己当前的内部投票。

5. 判断选举轮次。在发送完初始化选票之后，接着开始处理外部投票。在处理外部投票时，会根据选举轮次来进行不同的处理。

  • 外部投票的选举轮次大于内部投票。若服务器自身的选举轮次落后于该外部投票对应服务器的选举轮次，那么就会立即更新自己的选举轮次(logicalclock)，并且清空所有已经收到的投票，然后使用初始化的投票来进行PK以确定是否变更内部投票。最终再将内部投票发送出去。
  • 外部投票的选举轮次小于内部投票。若服务器接收的外选票的选举轮次落后于自身的选举轮次，那么Zookeeper就会直接忽略该外部投票，不做任何处理，并返回步骤4。
  • 外部投票的选举轮次等于内部投票。此时可以开始进行选票PK。

6. 选票PK。在进行选票PK时，符合任意一个条件就需要变更投票。

  • 若外部投票中推举的Leader服务器的选举轮次大于内部投票，那么需要变更投票。
  • 若选举轮次一致，那么就对比两者的ZXID，若外部投票的ZXID大，那么需要变更投票。
  • 若两者的ZXID一致，那么就对比两者的SID，若外部投票的SID大，那么就需要变更投票。

7. 变更投票。经过PK后，若确定了外部投票优于内部投票，那么就变更投票，即使用外部投票的选票信息来覆盖内部投票，变更完成后，再次将这个变更后的内部投票发送出去。

8. 选票归档。无论是否变更了投票，都会将刚刚收到的那份外部投票放入选票集合recvset中进行归档。recvset用于记录当前服务器在本轮次的Leader选举中收到的所有外部投票（按照服务队的SID区别，如{(1, vote1), (2, vote2)...}）。

9. 统计投票。完成选票归档后，就可以开始统计投票，统计投票是为了统计集群中是否已经有过半的服务器认可了当前的内部投票，如果确定已经有过半服务器认可了该投票，则终止投票。否则返回步骤4。

10. 更新服务器状态。若已经确定可以终止投票，那么就开始更新服务器状态，服务器首选判断当前被过半服务器认可的投票所对应的Leader服务器是否是自己，若是自己，则将自己的服务器状态更新为LEADING，若不是，则根据具体情况来确定自己是FOLLOWING或是OBSERVING。

以上10个步骤就是FastLeaderElection的核心，其中步骤4-9会经过几轮循环，直到有Leader选举产生。

同步

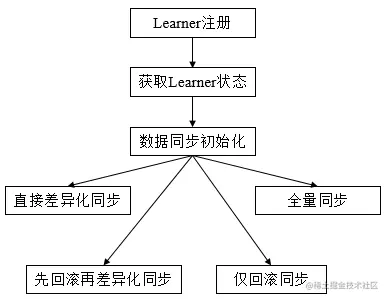

整个集群完成Leader选举后，Learner会向Leader进行注册，当Learner向Leader完成注册后，就进入数据同步环节，同步过程就是Leader将那些没有在Learner服务器上提交过的事务请求同步给Learner服务器，大体过程如下


image.png (1) 获取Learner状态。在注册Learner的最后阶段，Learner服务器会发送给Leader服务器一个ACKEPOCH数据包，Leader会从这个数据包中解析出该Learner的currentEpoch和lastZxid。

(2) 数据同步初始化。首先从Zookeeper内存数据库中提取出事务请求对应的提议缓存队列proposals，同时完成peerLastZxid(该Learner最后处理的ZXID)、minCommittedLog(Leader提议缓存队列commitedLog中最小的ZXID)、maxCommittedLog(Leader提议缓存队列commitedLog中的最大ZXID)三个ZXID值的初始化。

对于集群数据同步而言，通常分为四类，直接差异化同步(DIFF同步)、先回滚再差异化同步(TRUNC+DIFF同步)、仅回滚同步(TRUNC同步)、全量同步(SNAP同步)，在初始化阶段，Leader会优先以全量同步方式来同步数据。同时，会根据Leader和Learner之间的数据差异情况来决定最终的数据同步方式。

  • 直接差异化同步(DIFF同步，peerLastZxid介于minCommittedLog和maxCommittedLog之间)。Leader首先向这个Learner发送一个DIFF指令，用于通知Learner进入差异化数据同步阶段，Leader即将把一些Proposal同步给自己，针对每个Proposal，Leader都会通过发送PROPOSAL内容数据包和COMMIT指令数据包来完成，

  • 先回滚再差异化同步(TRUNC+DIFF同步，Leader已经将事务记录到本地事务日志中，但是没有成功发起Proposal流程)。当Leader发现某个Learner包含了一条自己没有的事务记录，那么就需要该Learner进行事务回滚，回滚到Leader服务器上存在的，同时也是最接近于peerLastZxid的ZXID。

  • 仅回滚同步(TRUNC同步，peerLastZxid大于maxCommittedLog)。Leader要求Learner回滚到ZXID值为maxCommittedLog对应的事务操作。

  • 全量同步(SNAP同步，peerLastZxid小于minCommittedLog或peerLastZxid不等于lastProcessedZxid)。Leader无法直接使用提议缓存队列和Learner进行同步，因此只能进行全量同步。Leader将本机的全量内存数据同步给Learner。Leader首先向Learner发送一个SNAP指令，通知Learner即将进行全量同步，随后，Leader会从内存数据库中获取到全量的数据节点和会话超时时间记录器，将他们序列化后传输给Learner。Learner接收到该全量数据后，会对其反序列化后载入到内存数据库中。

读写请求

ZooKeeper集群中的每个server都能为客户端提供读、写服务。

读请求

对于客户端的读请求，server会直接从它本地的内存数据库中取出数据返回给客户端，这个过程不涉及其它任何操作，也不会联系leader。

写请求

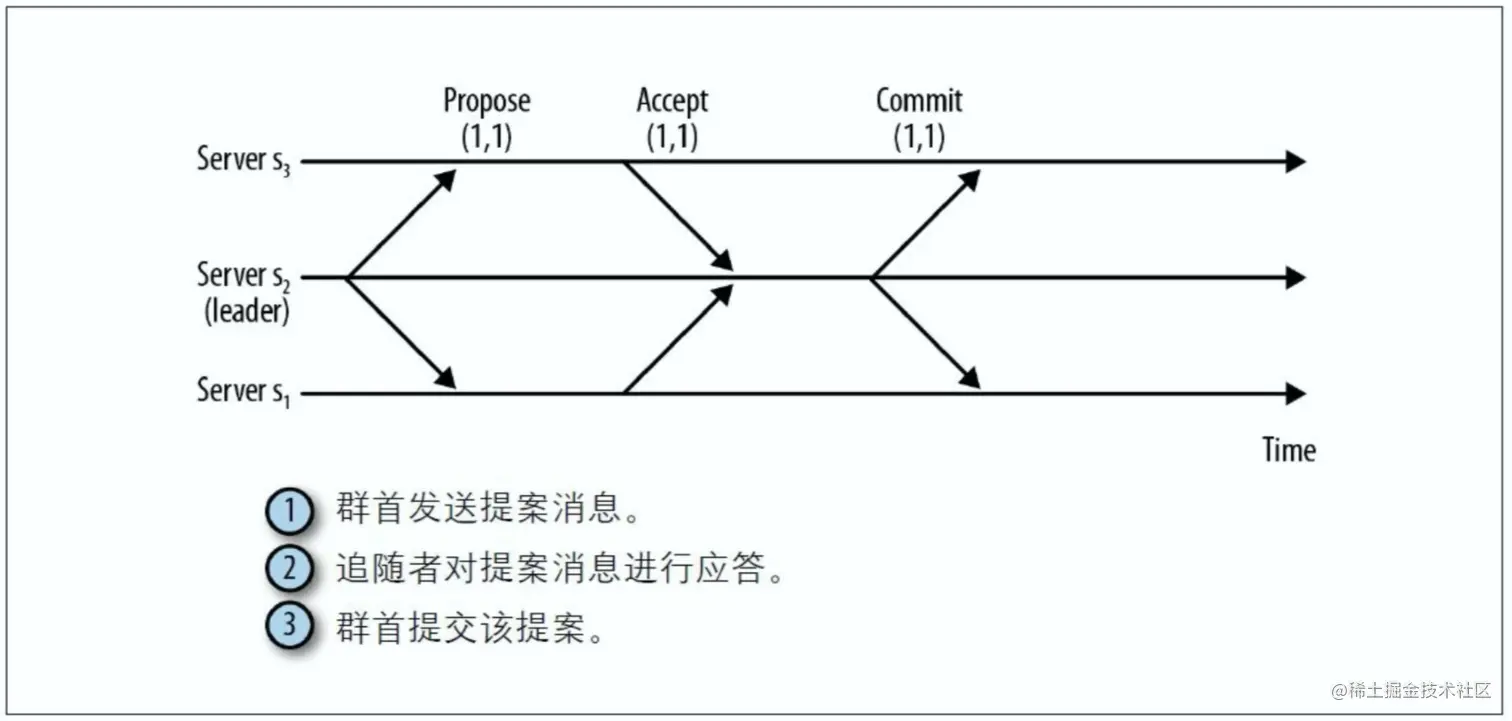

对于客户端的写请求，因为写操作会修改znode的数据、状态，所以必须要在ZooKeeper集群中进行协调。处理过程如下：


  1. 收到写请求的那个server，首先将写请求发送给leader。

  2. leader收到来自follower(或observer)的写请求后，首先计算这次写操作之后的状态，然后将这个写请求转换成带有各种状态的事务(如版本号、zxid等等)。

  3. leader将这个事务以提议的方式广播出去(即发送proposal)。

  4. 所有follower收到proposal后，对这个提议进行投票，投票完成后返回ack给leader。follower的投票只有两种方式：(1)确认这次提议表示同意；(2)丢弃这次提议表示不同意。

  5. leader收集投票结果，只要投票数量达到了大多数的要求(例如，5个节点的集群，3个或3个以上的节点才算大多数)，这次提议就通过。

  6. 提议通过后，leader向所有server发送一个提交通知。

  7. 所有节点将这次事务写入事务日志，并进行提交。

  8. 提交后，收到写请求的那个server向客户端返回成功信息。

observer

当ZooKeeper集群中follower的数量很多时，投票过程会成为一个性能瓶颈，为了解决投票造成的压力，于是出现了observer角色。

  • observer角色不参与投票，它只是投票结果的"听众"。
  • observer不需要将事务持久化到磁盘，一旦 observer 被重启，需要从 leader 重新同步整个名字空间。
  • 除此之外，它和follower完全一样，例如能接受读、写请求。

就这一个特点，让整个ZooKeeper集群性能大大改善。

和follower一样，当observer收到客户端的读请求时，会直接从内存数据库中取出数据返回给客户端。

对于写请求，当写请求发送到某server上后，无论这个节点是follower还是observer，都会将它发送给leader。然后leader组织投票过程，所有server都收到这个proposal(包括observer，因为proposal是广播出去的)，但是leader和follower以及observer通过配置文件，都知道自己是不是observer以及谁是observer。自己是observer的server不参与投票。当leader收集完投票后，将那些observer的server去掉，在剩下的server中计算大多数，如果投票结果达到了大多数，这次写事务就成功，于是leader通知所有的节点(包括observer)，让它们将事务写入事务日志，并提交。

优点

observer角色除了减轻了投票的压力，还带来了几个额外的优点。

1.提高了伸缩性。

伸缩性指的是通过添加服务器来负载请求，从而提高整个集群处理请求的能力。也就是"一头牛拉不动了，找更多牛来拉"。

在出现Observer之前，ZooKeeper集群的伸缩性由follower来实现。虽然对于读写操作来说，follower是"无状态"的，这使得添加新的follower到集群(或者从集群中减少follower)很方便，能提高ZooKeeper集群负载能力。但是，对于投票来说，follower是有状态的，增、减follower的数量，都直接影响投票结果，特别是follower的数量越多，投票过程的性能就越差。

而observer无论是读写请求还是投票，都是无状态的，增、减observer的数量不会影响投票结果。这样就可以让一部分server作为follower参与投票，另一部分作为observer单纯地提供读写服务。这使得ZooKeeper的伸缩性大大提高。

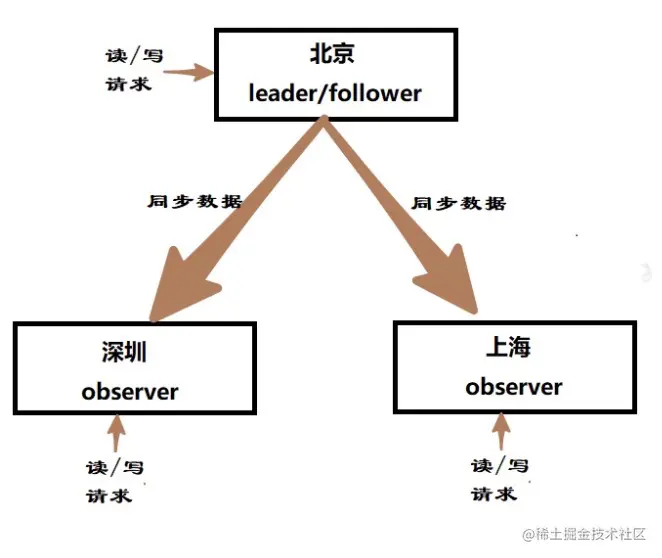

2.部署跨地区的ZooKeeper数据中心更方便。

observer能直接从本地内存数据库中取出数据来响应读请求，所以提高了读的吞吐量。对于写请求，虽然它要发送给leader并接受leader的通知，但相比于投票过程中传递的信息，它的数据量很小，所以即使在广域网也能有很好的性能。

实际上，很多跨机房、跨地区的数据中心就是通过observer来实现的。
