说明： 此处将视频和图像统称为影像。影像示波器（也称分析器）常常存在于视频处理软件中，如Adobe Premiere、Davinci Resolve Studio等等。Photoshop处理图像时可利用3D Lut Creator软件中的影像分析器。\
当你在处理图像或视频的时候，比如想进行颜色校正亦或是分级调色，精确评估数码影像自带的信息，是一件非常重要的事情。
你需要知道在拍摄中较暗的物体是否已成死黑，或者天上的白云是否一片惨白？某个物体的色相和饱和度是否准确.....。也许你的显示器看似正常，但它可能有色准偏差的问题。如果仅依赖眼睛直观判断的话，可能会造成素材在提取或调整时，产生偏差。
此时，唯一能相信的就是：影像示波器。影像示波器会真实反映影像的明暗关系或色彩关系。一开始看这些东西的时候会感觉崩溃，那是因为我们不知道如何解读。其实并没有想像的那么难。读懂了这些影像示波器，我们就可以摆脱“只能目测”的瓶颈。

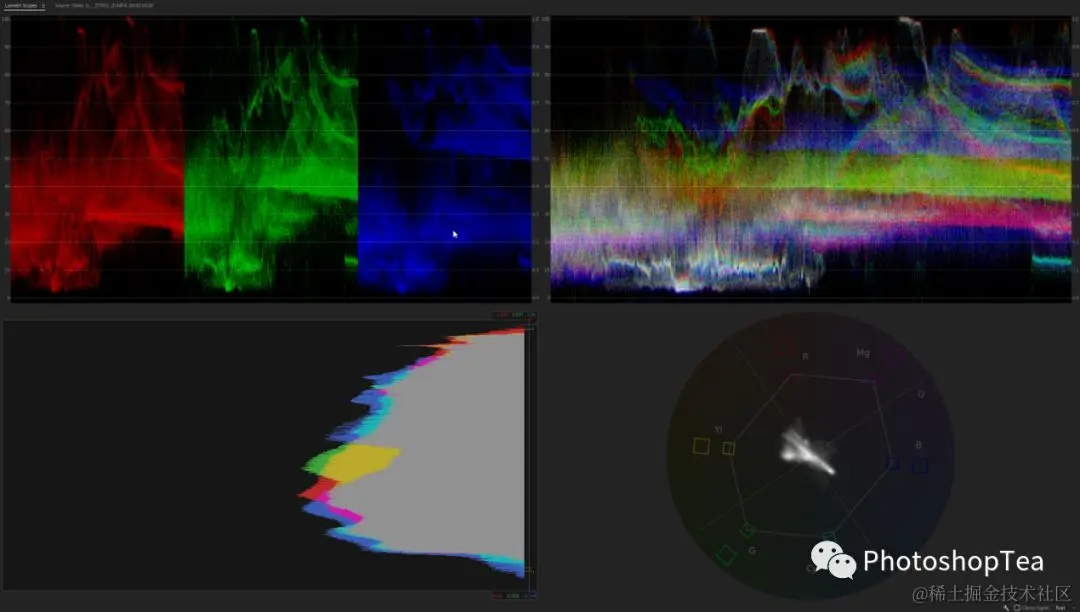

常用的影像示波器有：
（１）波形示波器Waveform Scopes
（ ２） 矢量示波器Vector Scopes
（３） 直方图示波器Histogram Scopes等等。
再谈直方图
波形示波器只在专业级的摄像机上才会有，而普通的单反相机也会配备直方图功能，并且几乎所有的后期处理软件都会有直方图面板。\
图1：相机内置的直方图

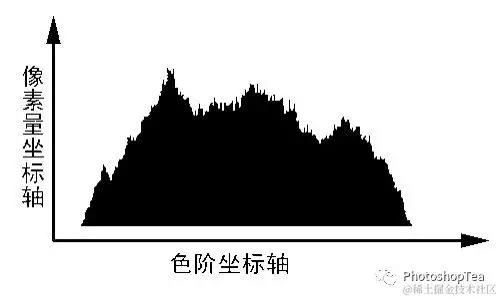

直方图坐标说明：
水平轴： 从左到右代表从黑（暗）到白（亮）的明度级别（通常是0~255色阶）；\
垂直轴： 代表对应某明度级别的像素个数；
有关直方图的详细知识，请参阅《正确认识直方图》。********
如下图，大多数情况下，理想的曝光值是波形尽可能集中的中间区域，但这不是绝对的。
提示： 如果画面对比强烈，波形应该主要分布在两端。硬是要将两端的细节往中间挤，反而会丢失细节。另外，在最左侧和最右侧分别表示纯黑和纯白，将被剪切（Clipping）,细节难以救回。\

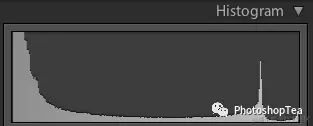

下图中，暗调画面，亮部细节也不多。
下图中，偏白的物件，白色的背景，细节应该集中在高光区域。
彩色直方图示波器
专业的影像调色软件，除了有表示明度分布的直方图，也有可以显示RGB色彩在各明度上含量的彩色直方图（示波器） 。

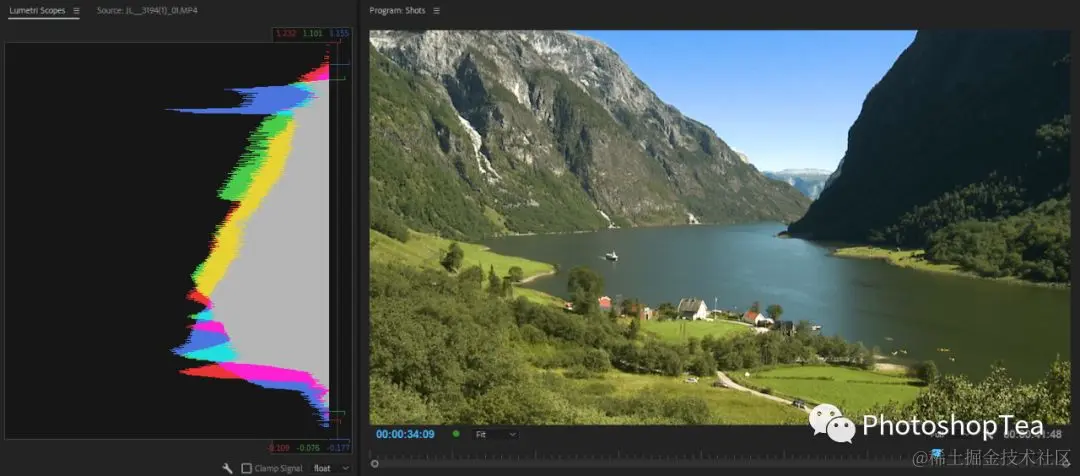

例，Adobe Premiere Pro中的彩色直方图示波器（如下图）。
上图中，由上往上表示从黑（暗）到白（亮）的亮度级别，从右到左对应该明度上的像素数量。

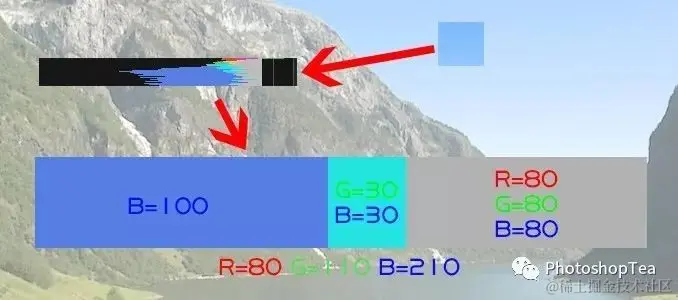

直方图示波器上出现的那些非RGB三原色的颜色，是遵循发光混色原理而产生。比如上图中的紫色就是由红色与蓝色的值等量所造成的，而出现的灰色则表示三原色等量，即R=G=B。
有关RGB三原色混色原理，请参阅《认识RGB原色通道》。
上图中，在亮部（上方）区域中蓝色的成分最高。特别提醒，此明度上的波形形成也有画面上别的较亮区域的功劳。
校正白平衡
彩色直方图示波器可以在屏幕色彩显示本身可能不准确时，校正画面的白平衡。

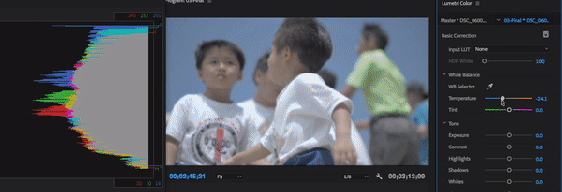

如上图所示，色温（Temperature）的校正，就是在调整青蓝和红黄之间的平衡，色调（Tint)的校正，则是绿色和洋红色之间的平衡。\
设法让大部分颜色重叠成灰色，以达到灰色区域的最大化。特别提醒的是，这种方法的前提是画面应该包含大量白色或灰色等无色彩的对象。当然，也可以使用遮罩或放大画面之后进行局部校正，从而达到整体白平衡校正的目的。
