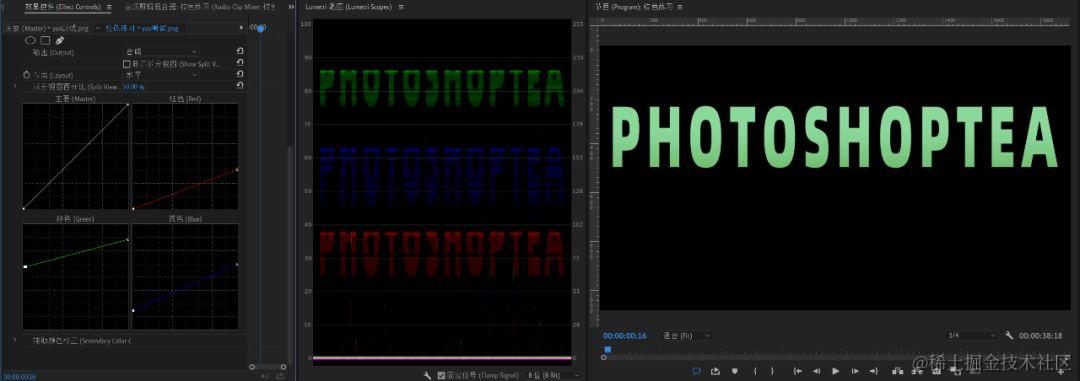

Pr菜单：窗口/Lumetri范围
Lumetri范围面板中包含了一组图示工具：矢量示波器、直方图、分量和波形等等。即使显示器硬件的色彩不准，通过它们，也可以客观、高效地辅助校色和调色工作。其实，学会看懂示波器，是视频调色中最基础、最重要的事情。

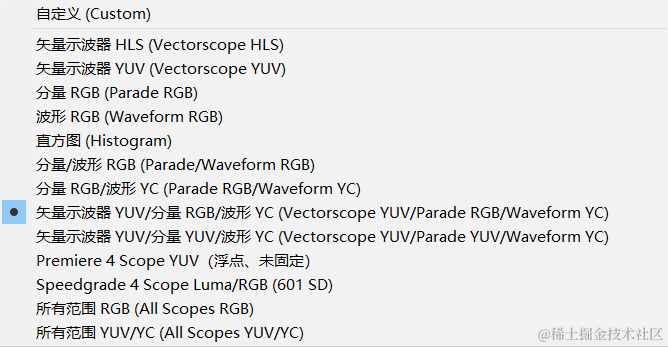

可以通过“预设”来决定显示什么样的图示工具，当然，最好是根据自己的偏好来手动选择。

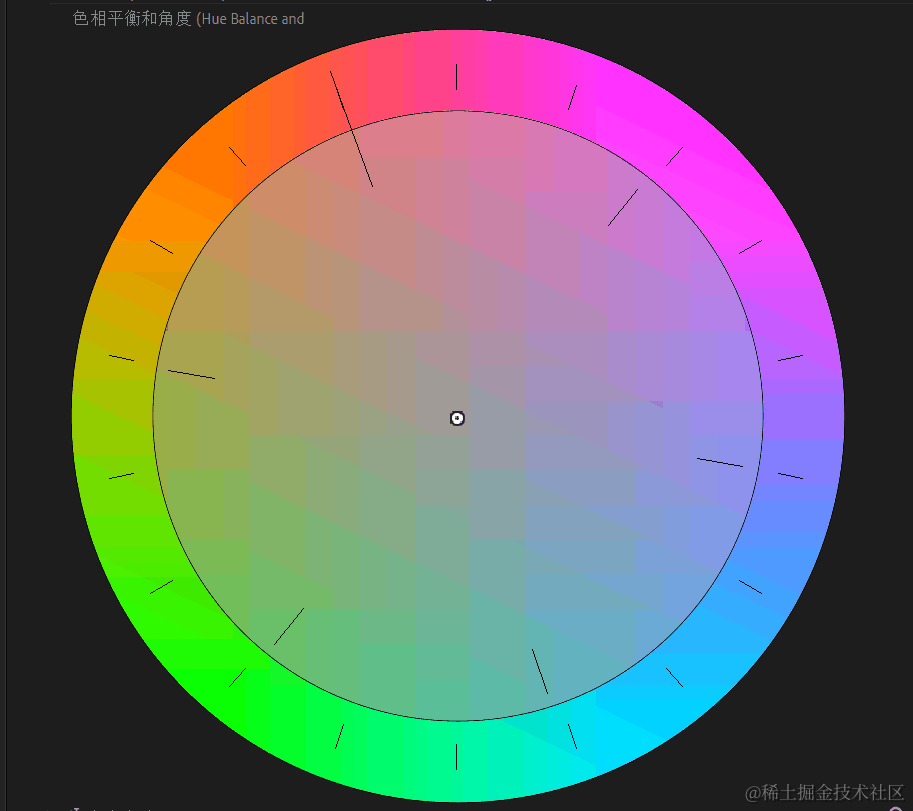

最常用的有：
（1）波形（亮度）
可用于分析画面的明暗关系。比如，可在使用Lumetri颜色或RGB曲线效果控件调整画面曝光时参考 ；
（2）分量（RGB）或 波形（RGB）
可用于分析画面是否偏色，最好再结合“矢量示波器YUV”。比如，可在使用快速颜色校正器效果控件进行调整时参考。
（3）矢量示波器YUV
除了与上结合来进行校色与调色外，在校正视频中人物肤色时往往发挥关键用途。
五大图示方法

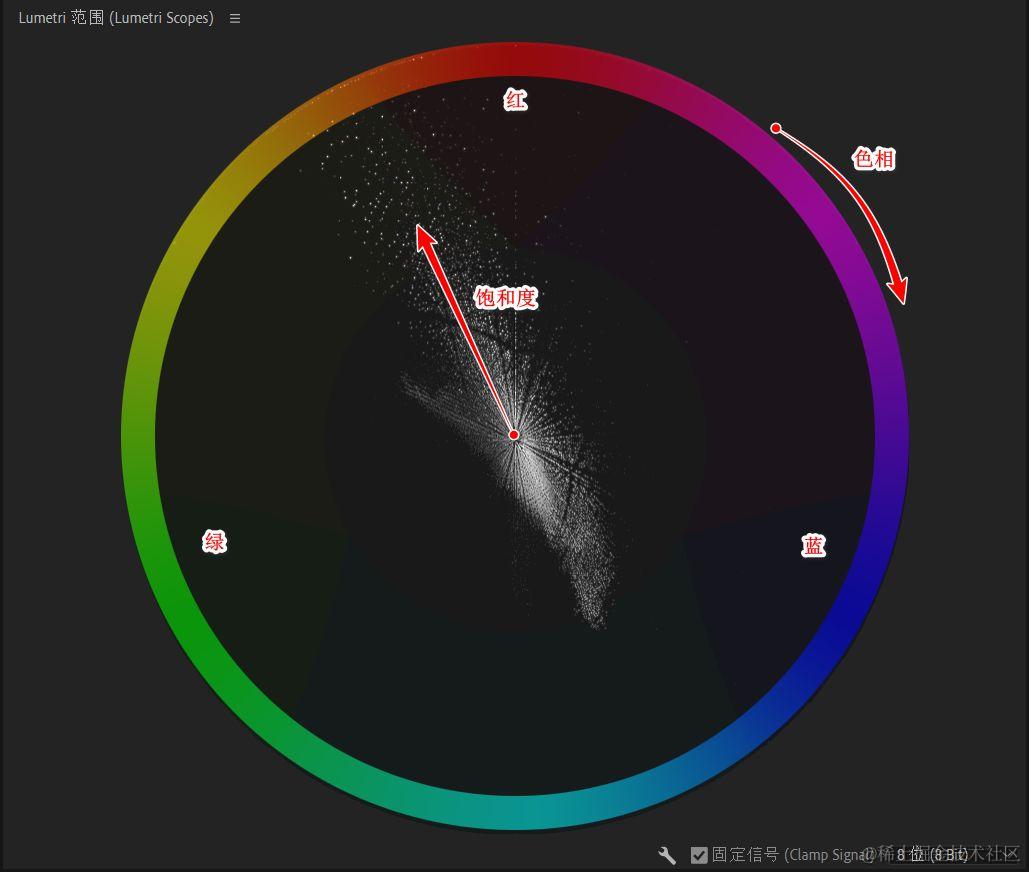

1、矢量示波器HLS（ Vectorscope HLS ）
显示色相、饱和度、亮度和信号信息。\
由于显示不是特别明显，所以一般较少使用。\

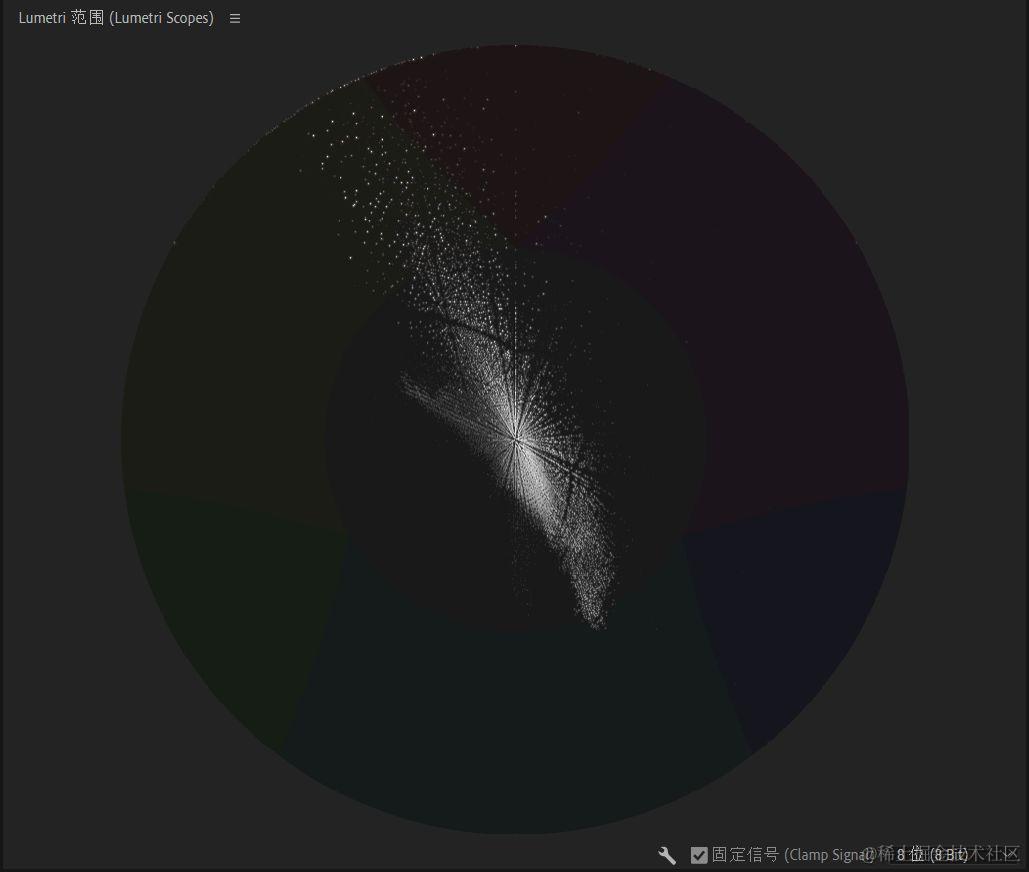

2、矢量示波器YUV（ Vectorscope YUV ）
最常用的示波器之一，显示一个圆形图（类似于色轮），用于显示视频的色度信息。
许多电影的橙青色调，就是按照-i线来分布色彩的。\
常常配合使用Lumetri 颜色或快速颜色校正器效果控件进行调整。
有关矢量示波器的理解及使用方法，请参阅《影像分析器之：矢量示波器》。\

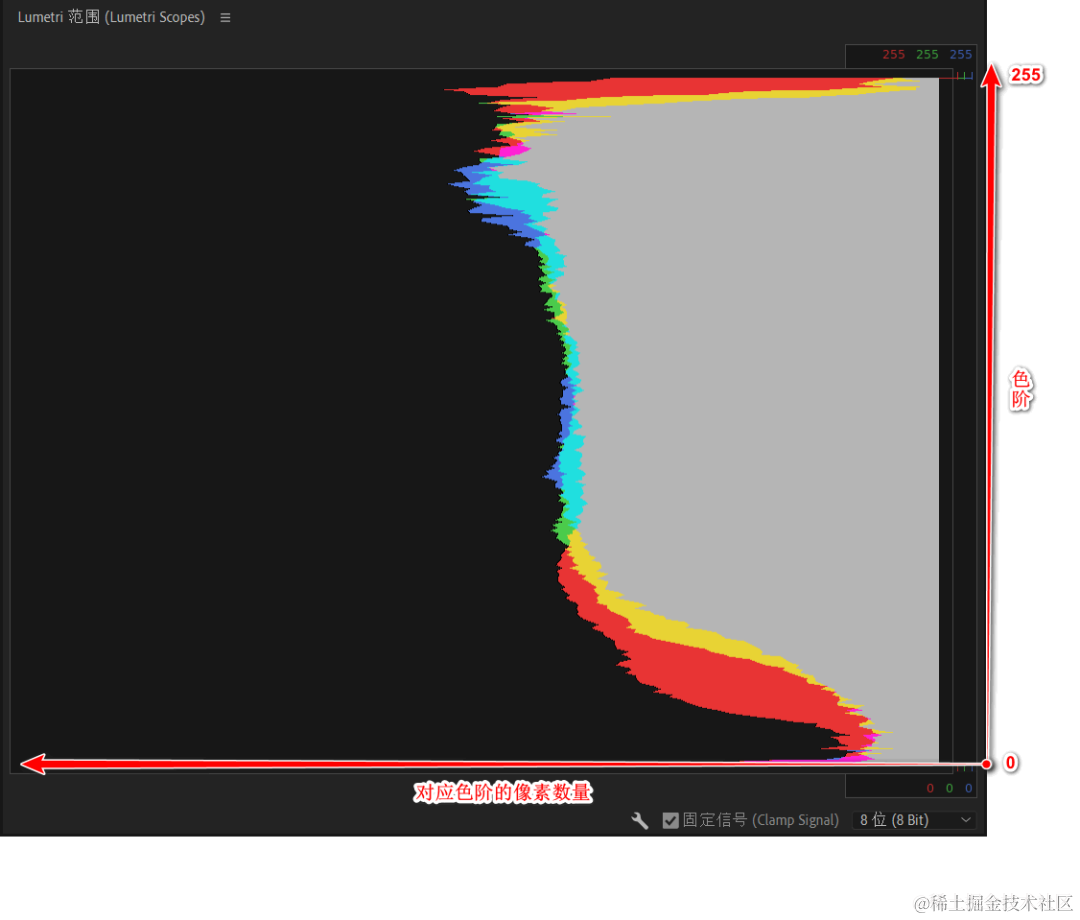

3、直方图（ Histogram ）
显示每个颜色强度级别上像素密度的统计分析。与PS中的直方图一致，只不过图示逆时针旋转了90°。
直方图可用于准确评估阴影、中间调和高光，并调整总体的图像色调等级。
有关直方图示波器的理解及使用方法，请参阅《影像分析器之：直方图示波器》。
4、分量（ Parade ）
显示表示数字视频信号中的明亮度和色差通道级别的波形。
有四种分量类型：RGB、YUV、RGB-白色和YUV-白色。
（1）RGB
如果要比较红色、绿色和蓝色通道之间的关系，则使用RGB分量，它显示代表红色、绿色和蓝色通道级别的波形。

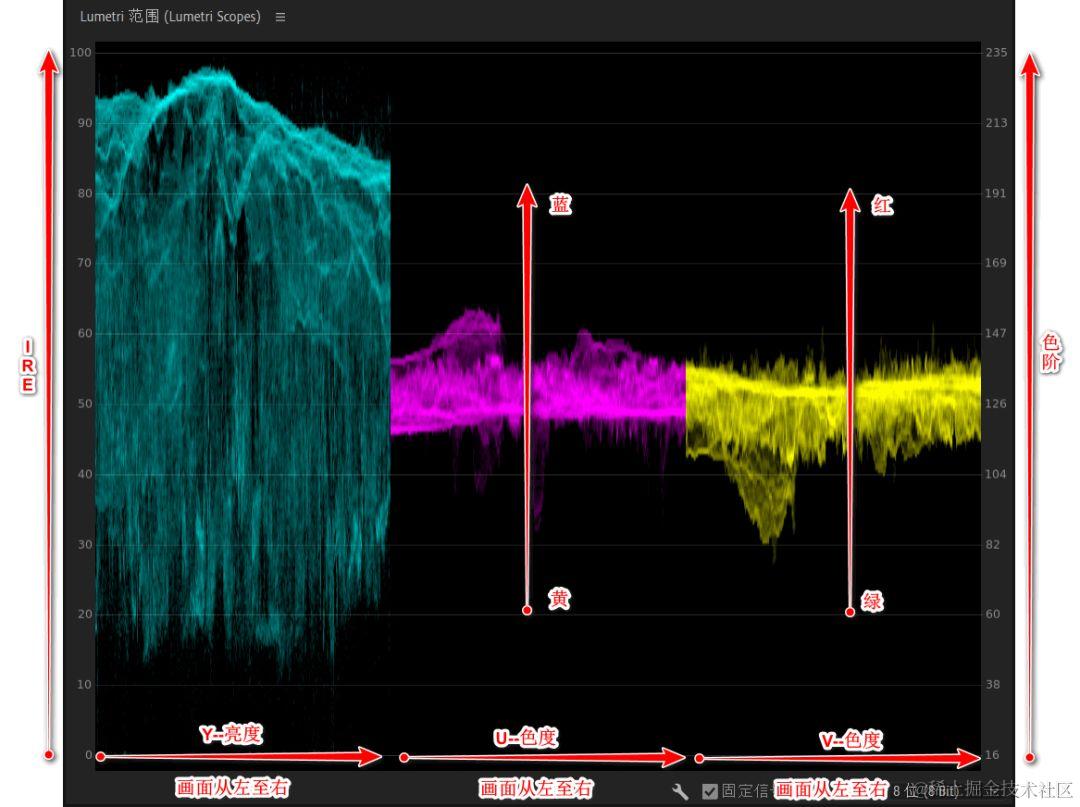

（2）YUV
如果习惯查看YUV波形，在调整颜色和明亮度时，则可使用YUV分量类型。
从某种程度上讲，YUV波形类似于PS中的Lab色彩模式。L通道表示亮度信息，a通道表示红绿色度信息，b通道表示黄蓝色度信息。\
（3）RGB-白色
以灰度图的方式表现RGB分量。
（4）YUV-白色
以灰度图的方式表现YUV分量。

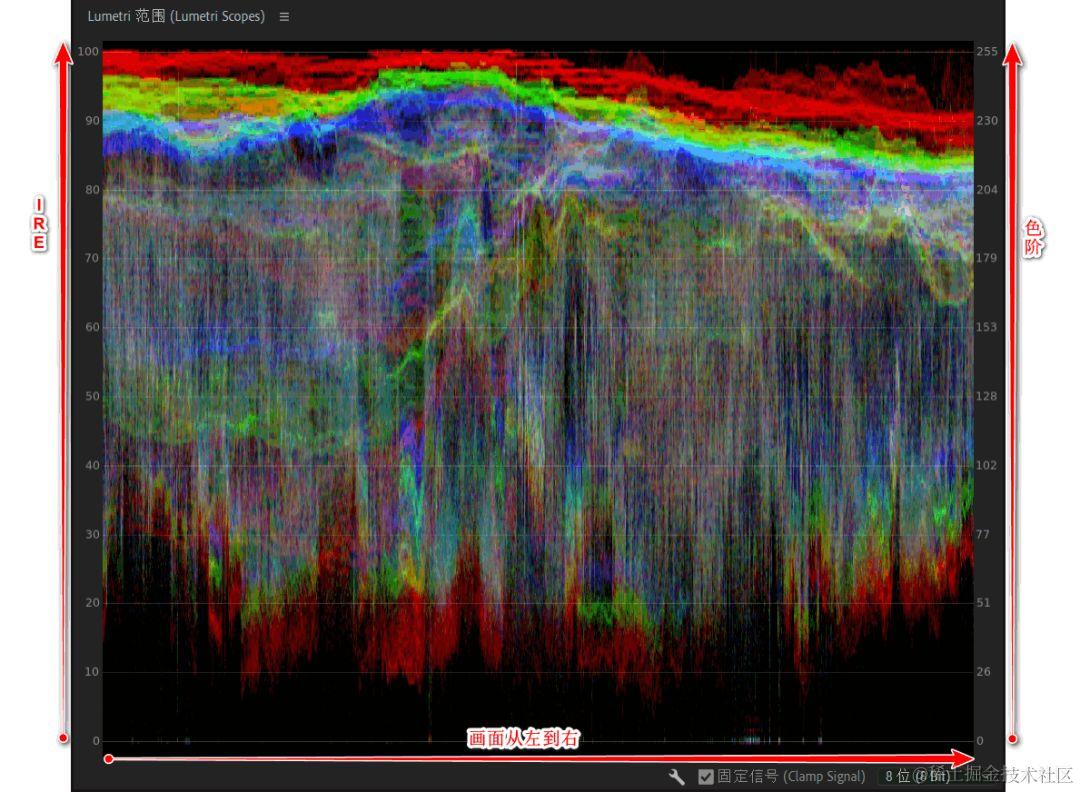

5、波形（ Waveform ）
有四种波形类型供选择：

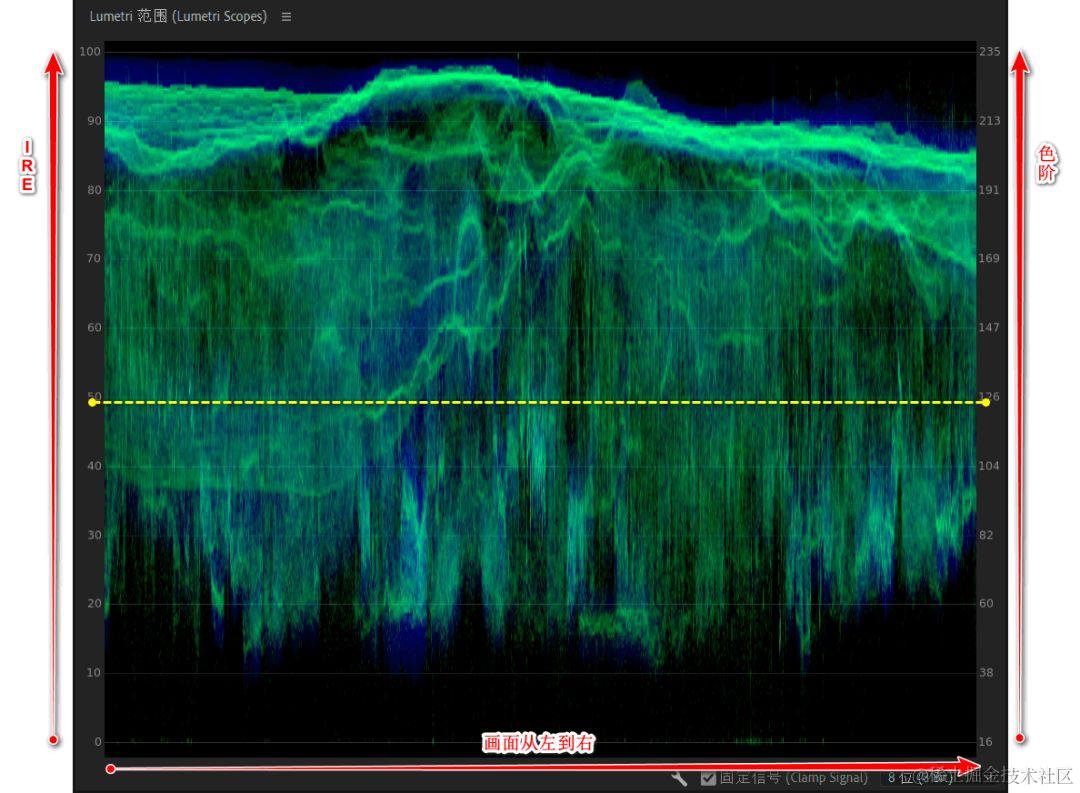

（1）RGB
显示被覆盖的 RGB 信号，以提供所有颜色通道的信号级别的快照视图。

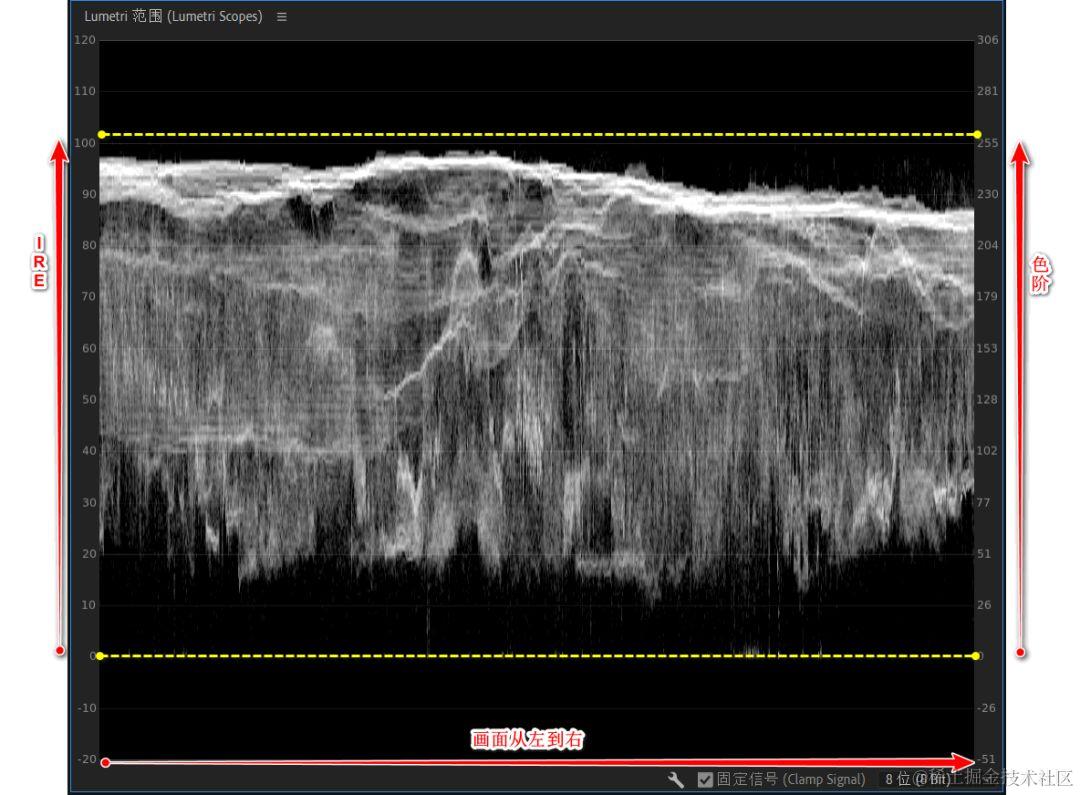

（2）亮度（Luma）
显示介于 -20 到 120 之间的IRE值，可有效地分析镜头的亮度并测量对比度比率。
（3）YC
显示剪辑中的明亮度（在波形中表示为绿色）和色度（表示为蓝色）值。\
（4）YC无色度（YC no chroma）
仅显示剪辑中的明亮度值（绿色）。
有关波形示波器的理解和使用方法，请参阅《影像分析器之：波形示波器》。

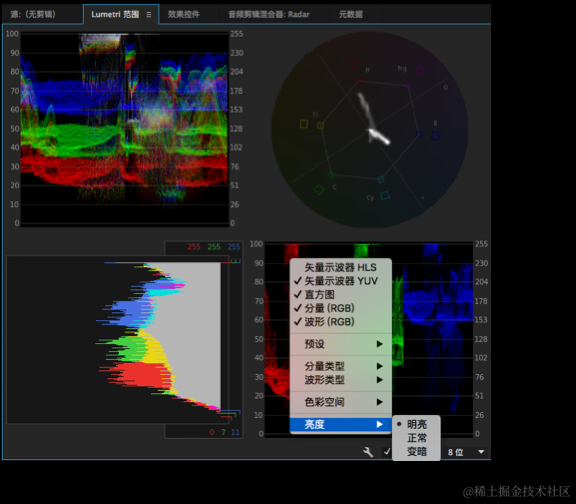

关于亮度
可以从下列可用的亮度设置中进行选择，从而决定面板显示亮度：
明亮 = 125%
正常 = 100%
暗淡 = 50%

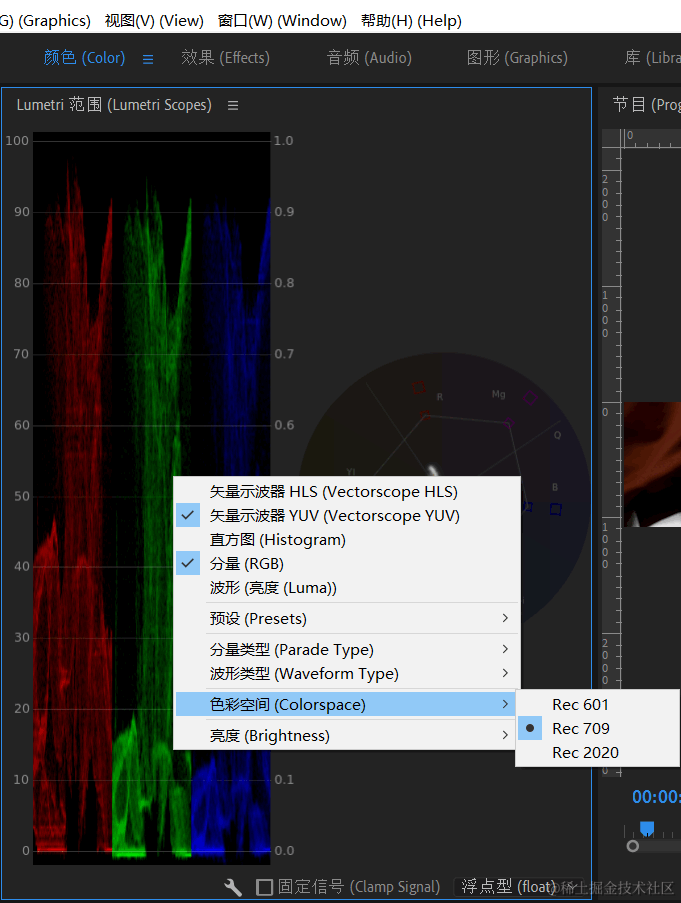

关于色彩空间
Rec 709\
1990年，国际电信联盟将Rec.709作为HDTV的统一色彩标准。它有相对较小色域和用于互联网媒体的sRGB色彩空间相同。Rec.709成为HDTV和蓝光DVD标准，各大电视台在拍摄、制作及播放HDTV节目时，遵循Rec.709色域规格。Rec.709成为影吧硬件设备行业标准。
Rec 2020
是国际电信联盟制定的超高清电视（UHDTV-UHD）的色彩标准。支持4K/8K视频。色深方面，由Rec.709标准的8bit提升至10bit或12bit，其中10bit针对的是4K系统，12bit则是针对8K系统.
Rec 601
BT.601建议中首选的色彩空间是YCbCr色彩空间，支持标清电视的色彩标准。

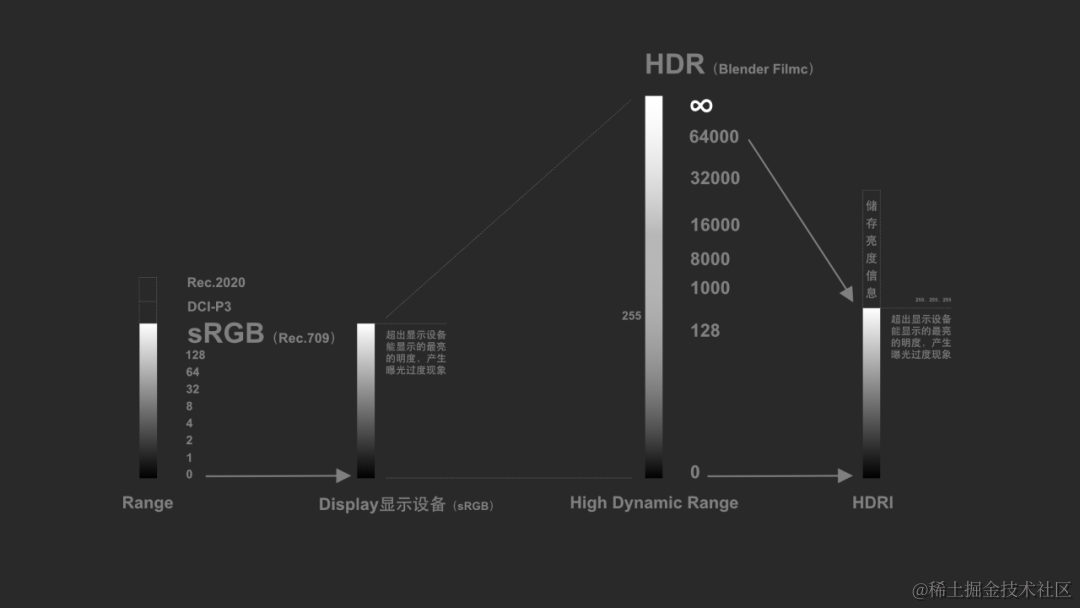

关于分析范围
根据要分析的范围的性质，可以在“Lumetri范围”面板右下角的下拉列表中选择 8 位、浮点或 HDR。例如，当您选择 HDR 时，示波器会更改为高动态数据范围，示波器刻度显示的范围为 0-10000 尼特。
附：名词解释
IRE
百度百科： baike.baidu.com/item/ire
以创造这个名词的组织“无线电工程学会(Institute of Radio Engineers)”来命名的一个视频测量单位。
例如在广播级视频电平中规定了任何视频信号在播放时的亮度电平都不能超过100IRE。
IRE把视频信号的有效部分——视频安全黑色（黑电平）到视频安全白色（白电平）之间平分成100份，定义为100个IRE单位，即0～100IRE。
YUV
百度百科： baike.baidu.com/item/YCbCr
YUV是被欧洲电视系统所采用的一种颜色编码方法（属于PAL）。YUV主要用于优化彩色视频信号的传输，使其兼容老式黑白电视。与RGB视频信号传输相比，它最大的优点在于只需占用极少的带宽（RGB要求三个独立的视频信号同时传输）。
“Y”表示明亮度（Luminance或Luma），也就是灰阶值；而“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。
Y’UV、YUV、YCbCr、YPbPr 几个概念基本上是一回事。由于历史关系，Y’UV、YUV 主要是用在彩色电视中，用于模拟信号表示。YCbCr 是用在数字视频、图像的压缩和传输，如 MPEG、JPEG。现在所讲的 YUV 一般就是指 YCbCr。
YCbCr，其中Y是指亮度分量，Cb指蓝色色度分量，而Cr指红色色度分量。
