冷门知识大疑惑系列：ConstrainLayout约束布局之宽高比之解惑

一、开门闲话

       首先写这篇文章之前，扯个淡，关于ConstrainLayout约束布局中的app:layout_constraintDimensionRatio 属性，今天我总算通过自己努力钻牛角尖，自己解了自己困扰多年的问题。 如果你还没用过，说明基础还不行啊，倒回去多写写UI咯~
哈哈，开个玩笑。

       废话少说，圆规正传。见名之义，它就是用来宽高约束的，这不废话么。 没错，废话也要说一遍。 虽然它只是一个布局属性，有人可能觉得很简单啊，写个比例完事了嘛。Really？如果你用过，你一定对这个属性会有和我以前一样的感觉和困惑之处 。

      用到的时候，试个几遍总能试出来。但是如果要靠试出来，那就是没有真正理解到位。 为什么不能下意识就配置正确 ？下面就开始为你，用最通俗易懂的话语，排忧解惑。

• 总之，如果有疑惑，本文总结的内容，就是笔者辛苦实践后，独家揭秘，网上没有资料喔。值得一看。 - _ -

Tips:请耐心阅读。 想直接看结论的，可以直接跳最后。

二、雾里看花

1. 什么时候用这个属性？
2. 宽高比例约束怎么配置？如何去理解？
3. 有了宽高比例约束，宽高属性值又如何配置？
4. 既有宽高，又有约束如何理解？
5. 如何快速去算？(也就是我总结的套路)

三、拨云见月

1 . 什么时候用这个属性？

当你布局一个控件，想按照一定比例去布局，但又不想写死具体值时。或者想要尽可能的适配不同的屏幕。
比如：你想要一个宽度充满屏幕，宽高相等1：1的控件？
常规布局是无法直接设置的。需要通过代码动态计算控件高度，设置高度=屏幕宽度

比如：你想要一个宽度100dp, 宽高又是16：9，或者1：10的控件？
插入动态代码计算，总之不好看

这时候就可以用上 app:layout_constraintDimensionRatio 属性。

2. 宽高比例如何配置？

通常情况下，配置宽高比时，宽高大小都会约束为0dp，约束到parent，进行铺满 android:layout_width="0dp" android:layout_height="100dp"

• 语法如下：
  app:layout_constraintDimensionRatio="h,1:1"

   h -->> 前面写h的时候，需要反过来理解，以宽度 w 的值为基准参考值，根据比例去算 高度 h
w -->> 前面写w的时候，需要反过来理解，以宽度 h 的值为基准参考值，根据比例去算 宽度 w
1:1 -->> 表示宽高比。记住: 不管前面写h,还是w, 请一定要理解成 宽 ：高

• 如示例：h,1:1

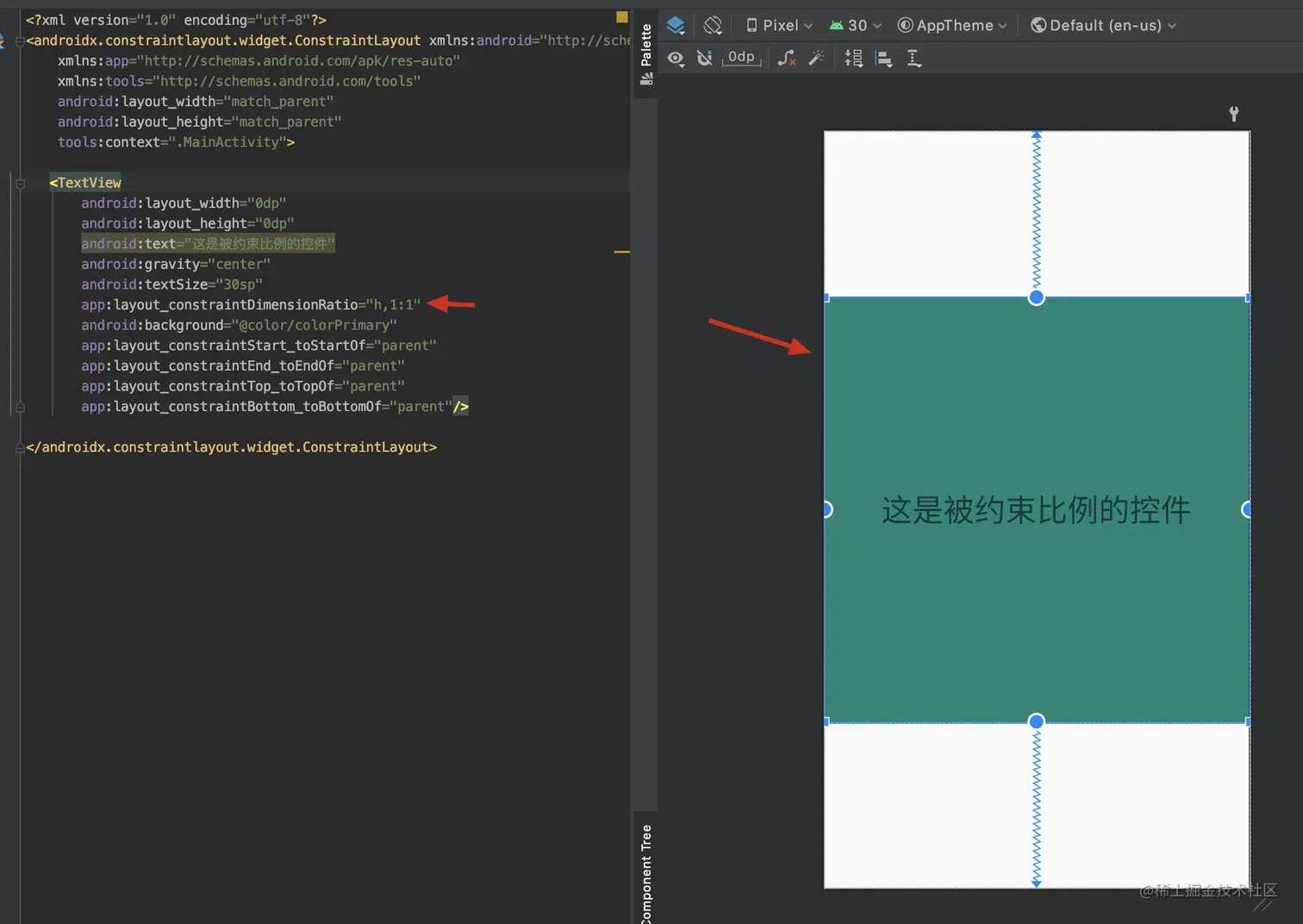

  以宽度w为参考，计算高度。 并且按比例1：1。

  因为宽度是充满。那么高度就一定是宽度的值，呈正方形了。
  (约束布局下，宽度=0dp, start-parent, end-parent，就是match_parent)

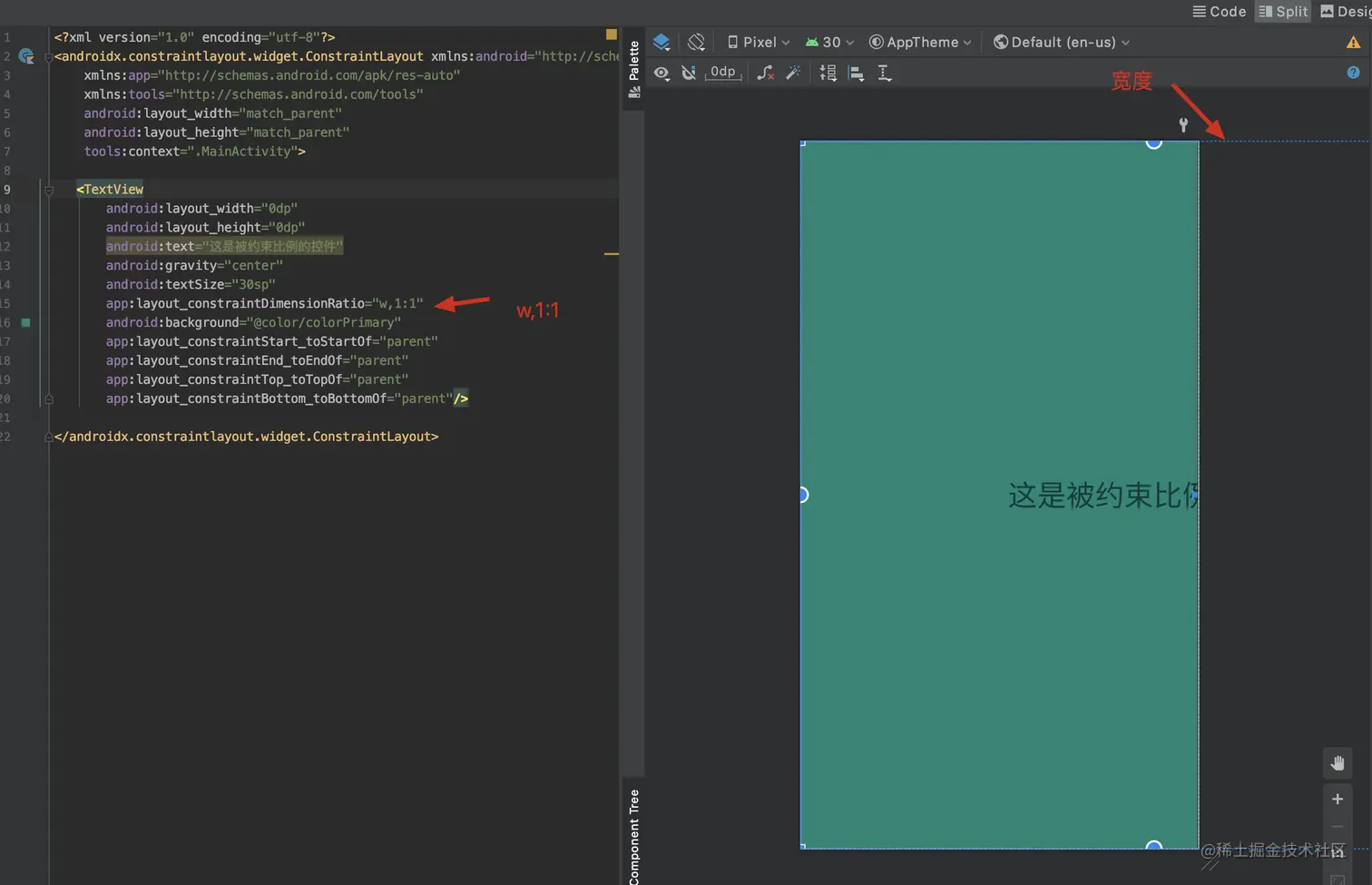

• 再比如： 改为：w,1:1 。 宽、高均为0dp, 左右上下约束的是parent,也就是默认铺满
  结果就是以高度为参考值，按照比例 宽高1：1,计算宽度w.
  由图可以证实，宽度按照高度值已经超出屏幕之外



啊？ 就这？别急！上面只是一种很基础的配置。我们加上一点条件，再变化一下看看情况。

3.配置了宽高比例，同时单边却有固定值 ?

• 比如：此时我的配置是
  android:layout_width="100dp"
  android:layout_height="0dp"
  app:layout_constraintDimensionRatio="h,1:10"
  请先自己脑袋想一下2秒，此时布局，这个控件应该是个什么样？ 再往下看。

  --

答案：高度保持0dp充满，宽度为固定值100dp. 宽高比：1:10.
前面写的h，按照前面总结的， 以w宽度为参考值，计算高度h.

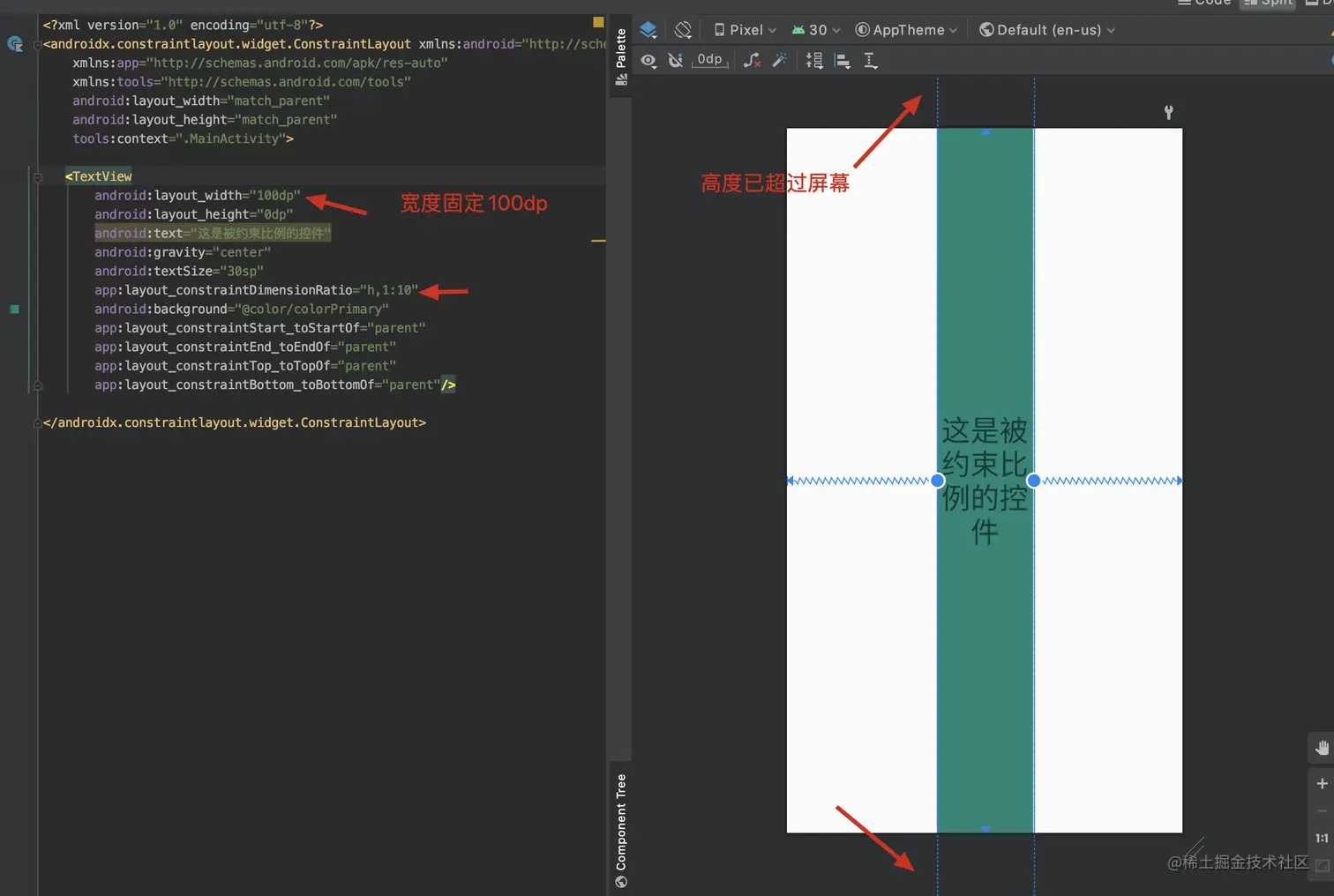

此时，宽度固定为了100dp, 宽：高=1：10， 那么高度为1000dp. 如图

--

• 再变化一下，此时我的配置是
  android:layout_width="100dp"
  android:layout_height="0dp"
  app:layout_constraintDimensionRatio="w,1:10"
  将h，改为了w，请先自己脑袋想一下2秒，此时布局，这个控件应该长什么样？ 再往下看。

--
诶，马老师说"婷婷，我要婷婷” ，这个时候可能你就有疑惑了?
按照前面总结的，前面是w, 就是按照高度h为基准值，计算高度值。
可是此时高度为0dp, 充满屏幕，按照宽：高=1：10. 计算高度？ 这逻辑说不通啊，咋一边按照h值，一边又计算它自己！

重点来了，这种情况下， 三个步骤

• 首先，如果某一边固定了具体的值，如100dp（0dp不算）, 就是以该边为参考，求另一边。
• 宽高约束比前的值和该边相同，则忽略，不同则按比例值求算。 示例：宽度=100dp, w，1：10, 那么还是以宽度为参考，求h。

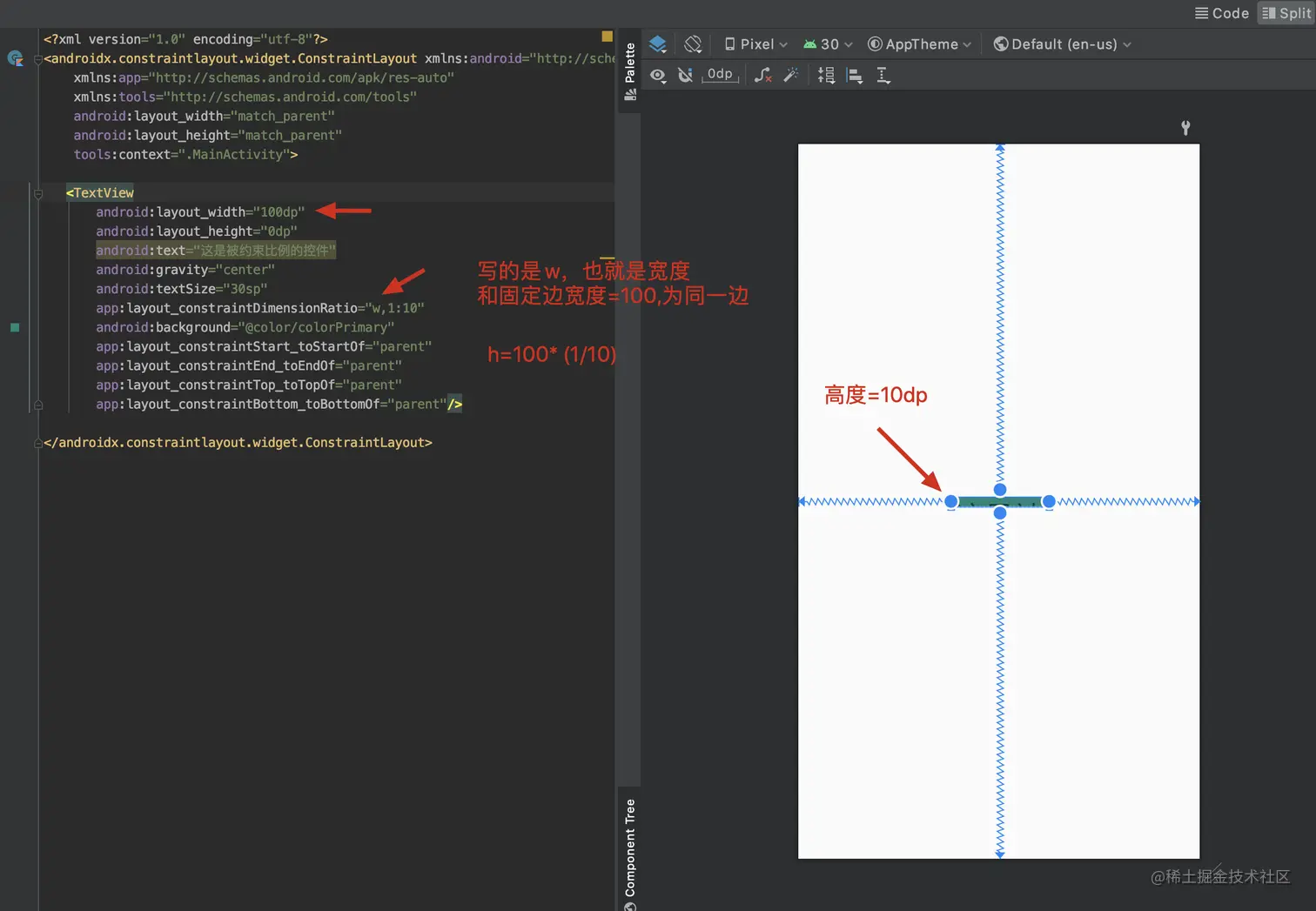

• 所求值（h）= 已知值 * 比例（1/10）, h=10dp 。 如图

--

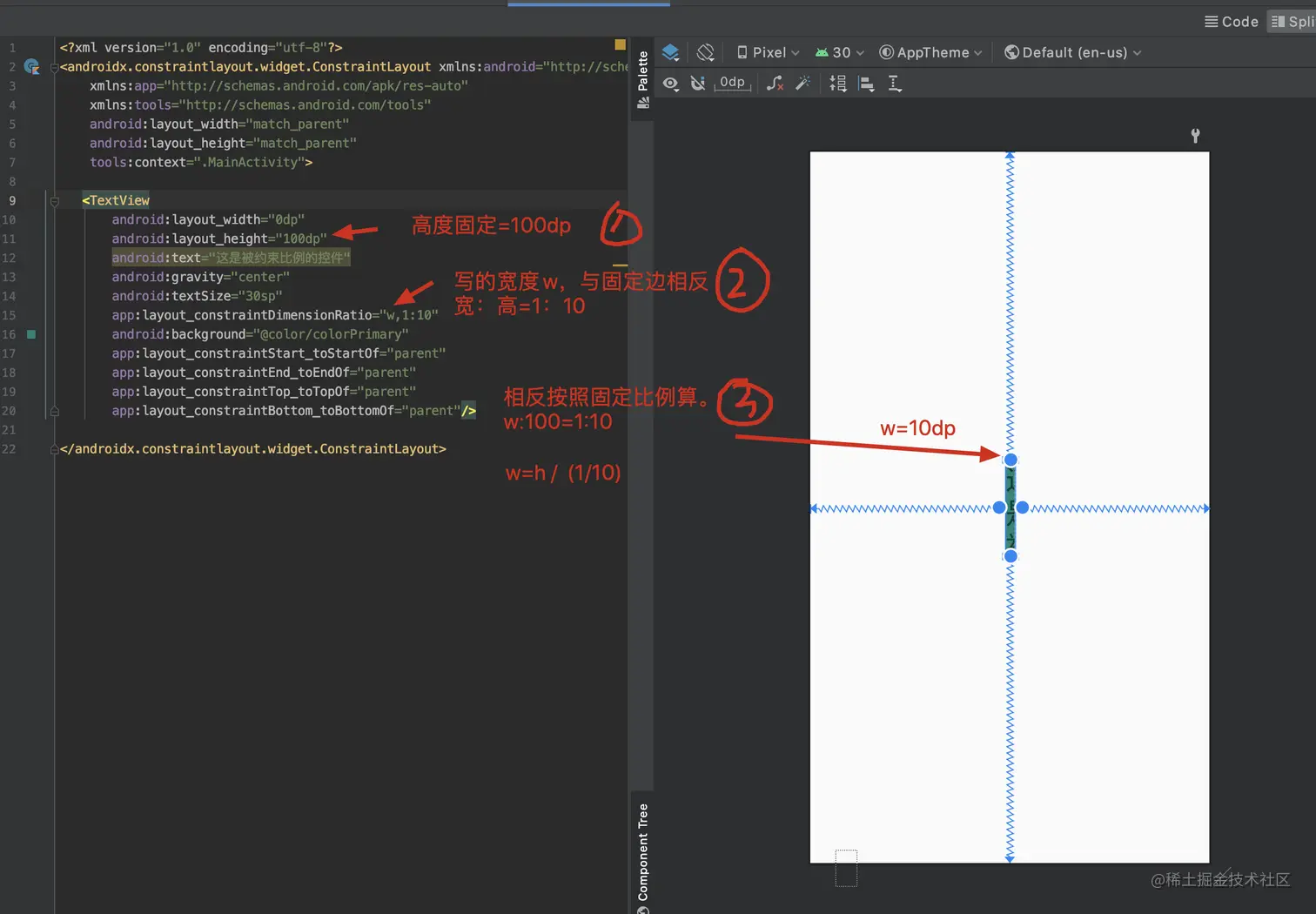

• 你理解了吗？ 现在反过来。 给出单边固定高度h的情况。 来进行验证
  w=0dp h=100dp铺满， 宽高比： w,1：10.
  约束和固定边不同，则按照结论：以h为参考边，计算w的值
  并且： w=h / 比例（1/10）

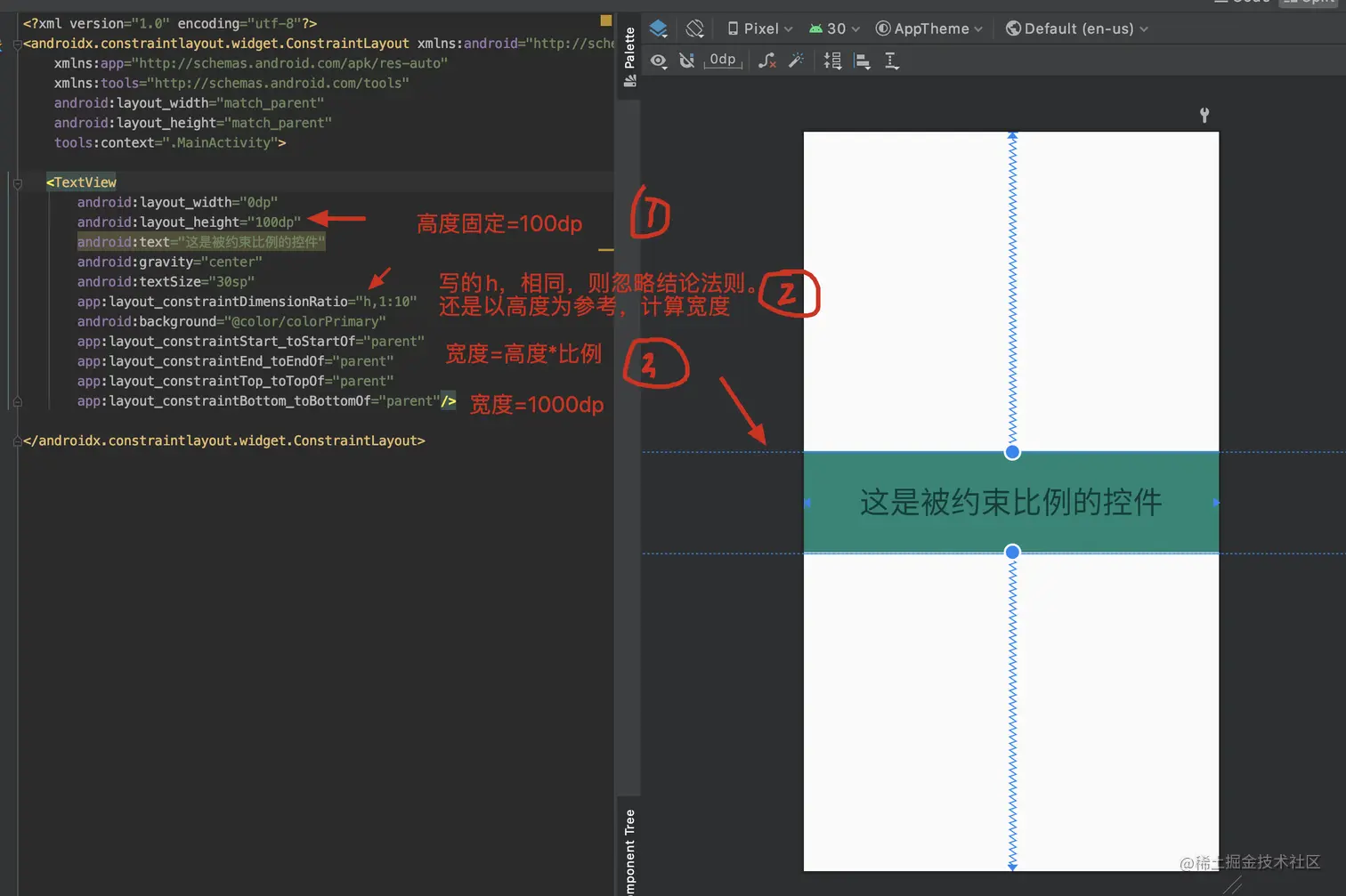

• w=0dp h=100dp铺满， 宽高比： h,1：10.
  约束和固定边相同，则忽略结论：还是以固定边为参考边，计算w的值
  并且： w=h* 比例（1/10）

4. 同时具有宽高固定值，又配置了宽高约束

这样的情况，

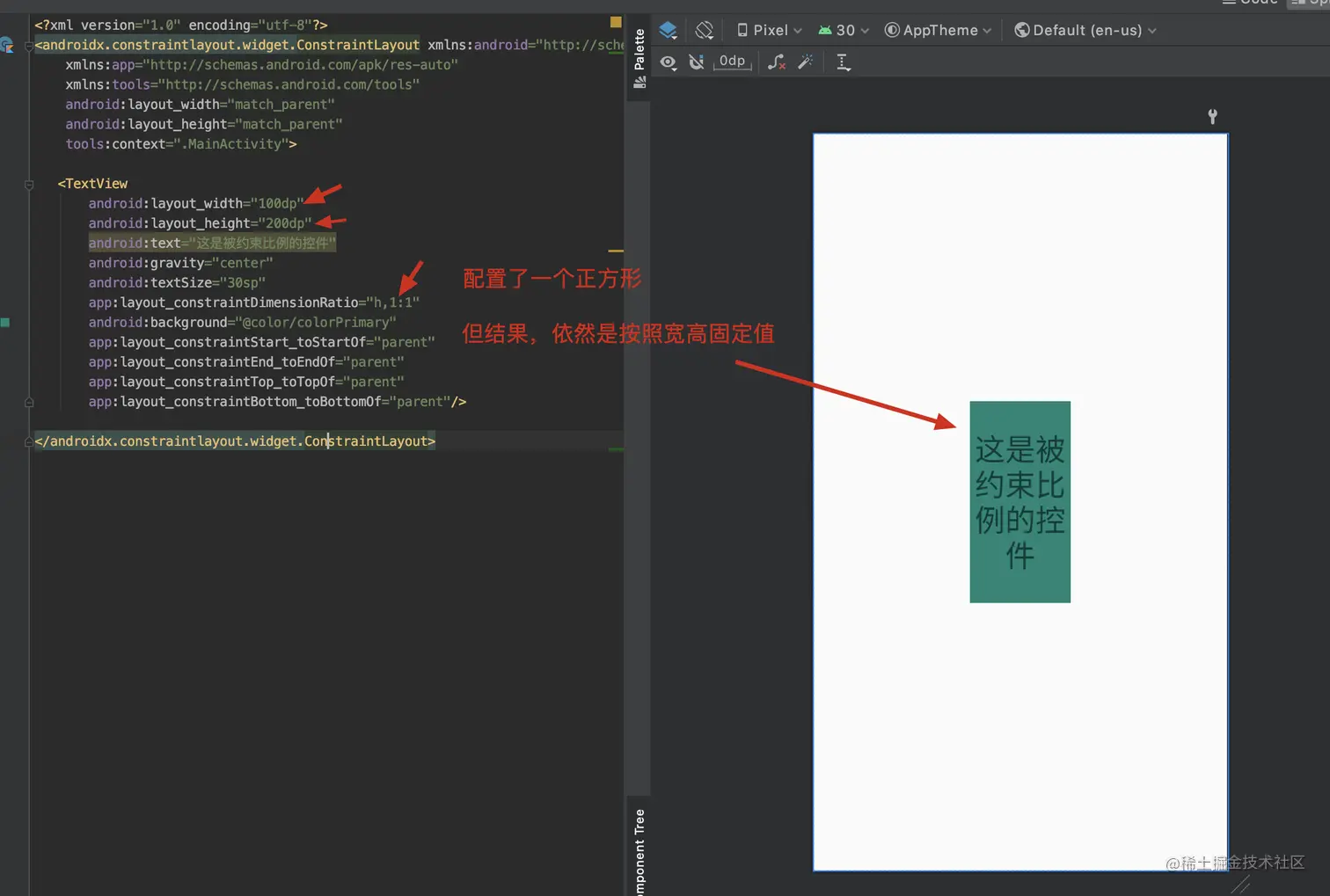

1. 配置宽高都为固定值，此时宽高约束会无效。会优先按照宽高固定值。
2. 配置为wrap_content, 此时宽高比约束会无效，也是安卓宽高固定值（自适应）

5. 特殊情况：宽高比例配置，不写w或者h

• 配置宽高比时，还可以省略 w或者h , 语法如: app:layout_constraintDimensionRatio="1:20"

• 这种情况应该以哪边为参考值呢？ 也许你会认为，默认就是h，或者w。 其实不是这样的。 系统会根据比例数字大的一边作为长边参考值。

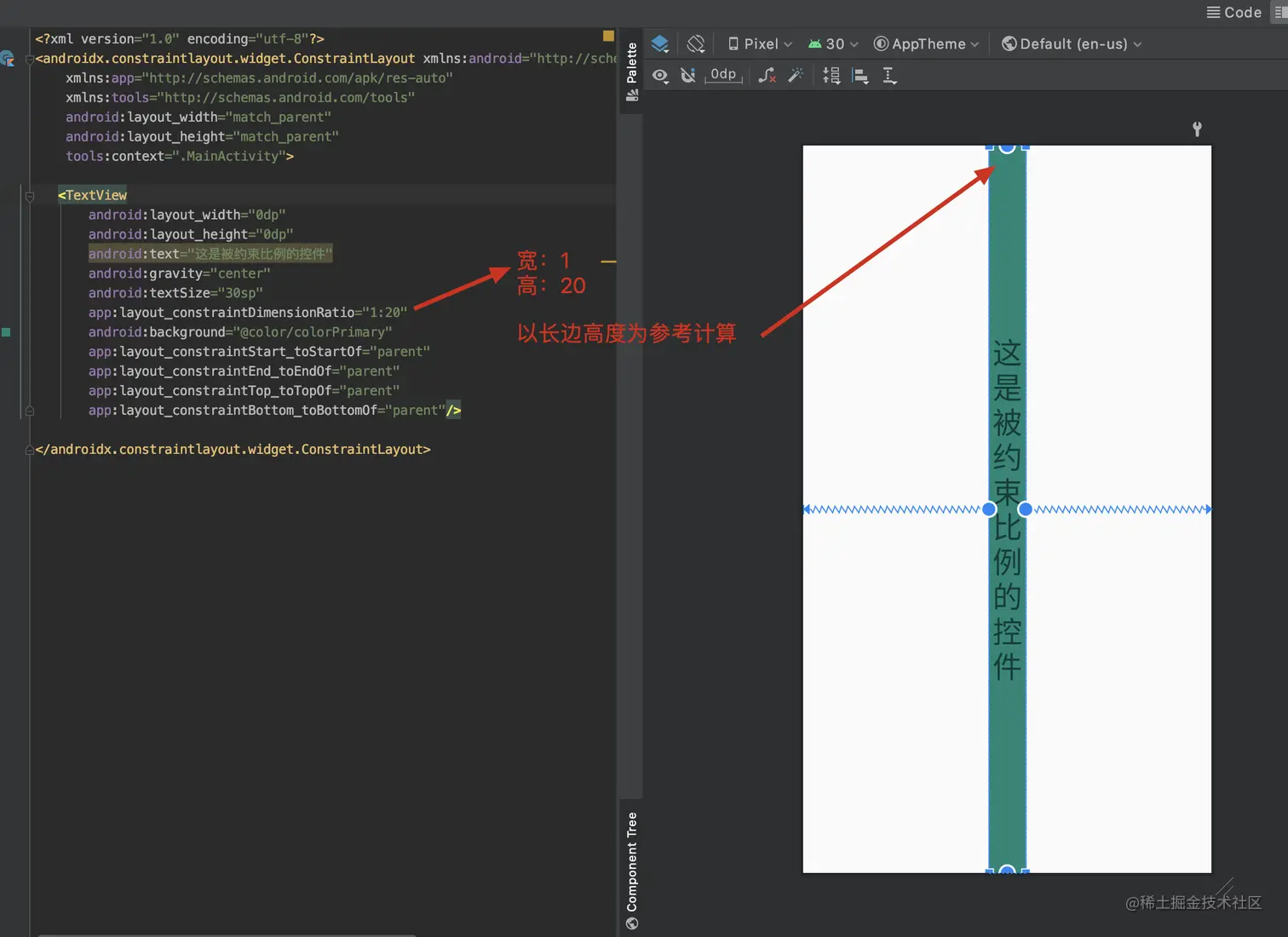

  • 如 1：20 代表的是宽：高。20比1大，此时，就会以高度为参考值，去计算宽度。
  • 高度由于是0dp,铺满屏幕， 那么宽度就是高度的 1/20.

  <TextView
       android:layout_width="0dp"
       android:layout_height="0dp"
       android:text="这是被约束比例的控件"
       android:gravity="center"
       android:textSize="30sp"
       app:layout_constraintDimensionRatio="1:20"
       android:background="@color/colorPrimary"
       app:layout_constraintStart_toStartOf="parent"
       app:layout_constraintEnd_toEndOf="parent"
       app:layout_constraintTop_toTopOf="parent"
       app:layout_constraintBottom_toBottomOf="parent"/>

--

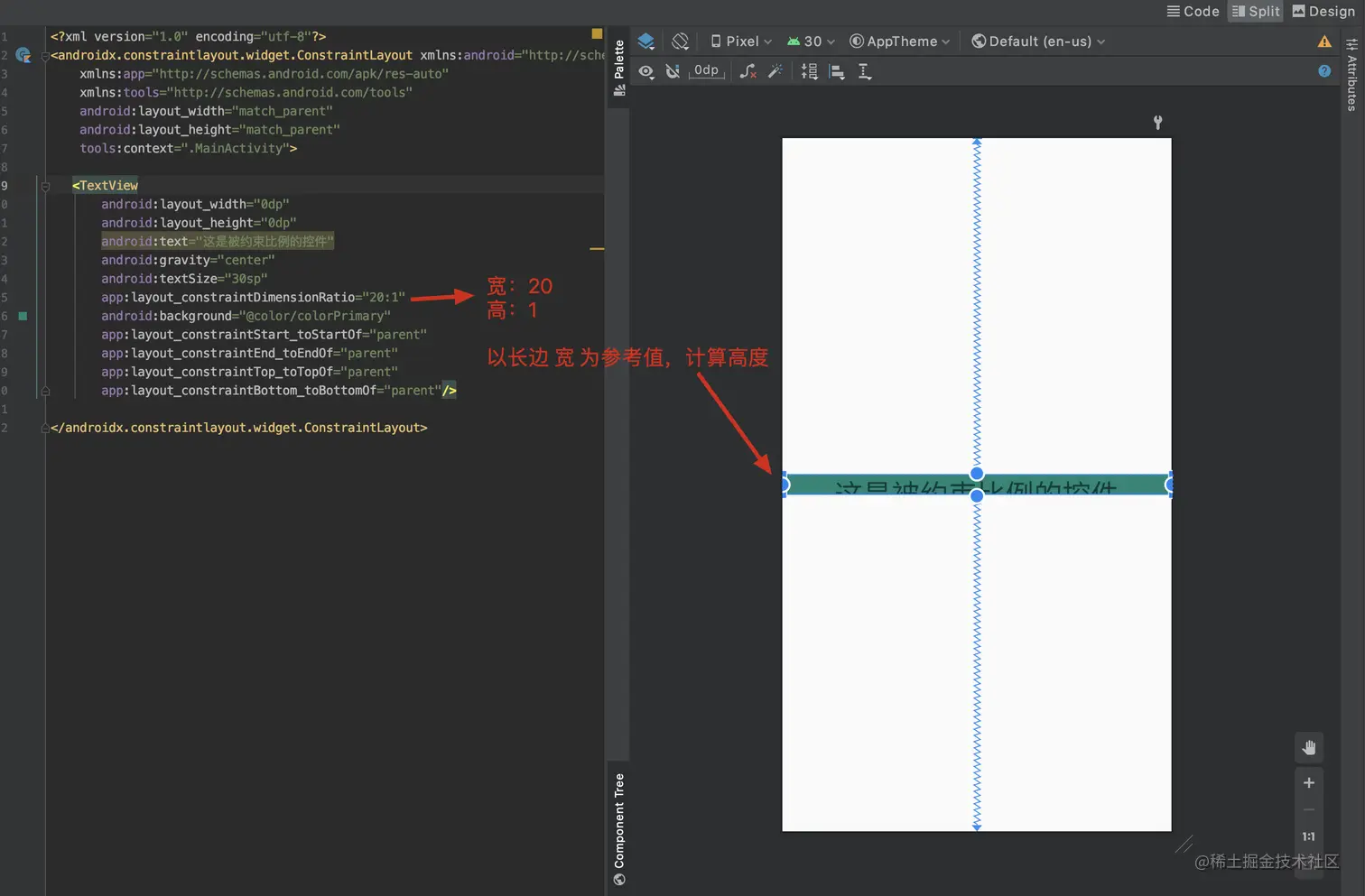

• 改为： app:layout_constraintDimensionRatio="20:1"
• 20：1 代表的是宽：高。20比1大，此时，就会以宽度为参考值，去计算高度。
• 宽度由于是0dp,铺满屏幕， 那么高度就是高度的 1/20

四、万变不离其宗

• 总是套路得人心。 举了这么多例子，是时候推出 最后的总结了。 如果你已经看出规律了。那太好了。说明本文的作用达到了

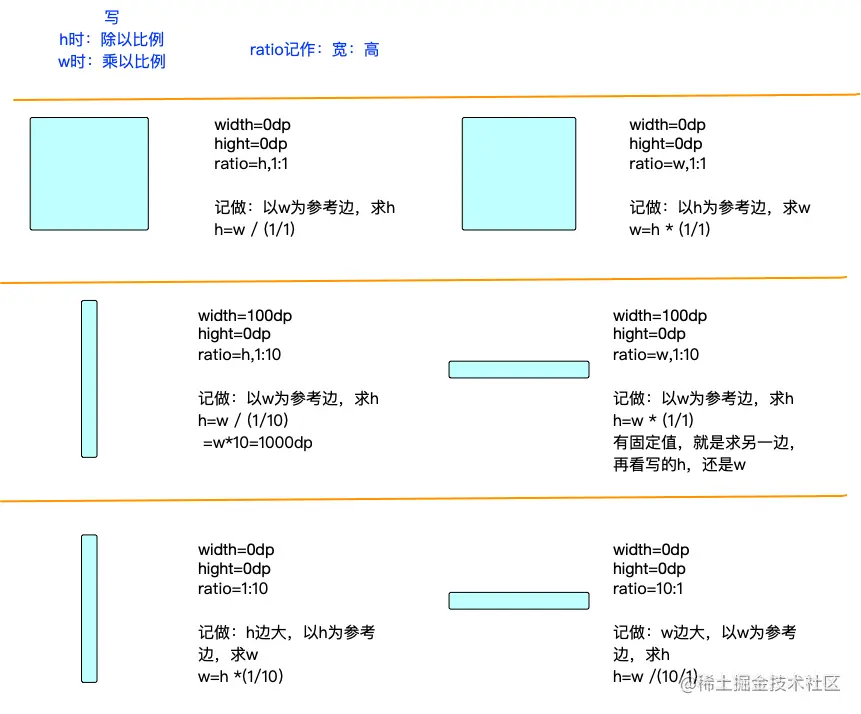

套路公式

• 宽高比属性值，写h时，求值时，采用 ➗ 比例。 如 ：h, 1:10 x=y / (1/10)
• 宽高比属性值，写w时，求值时，采用 * 比例。    如 ：w,1:10 x=y * (1/10)
• 但还得注意控件宽高属性值的配置。 见下图
• 同时如果省略h,w时，优先采用数字大的一边 作为参考边
