风骚的 Canvas
3.1 canvas中的曲线图形
曲线与弧线的区别：弧线上的每一个点都有相同的曲率，也就是说弧线上的点是在一个圆周上的，而曲线则不一定，曲线可以有自己轨迹，曲线包括弧线。
3.1.1 圆形的绘制
API:
- beginPath(): 开始路径
- arc(x,y,r,beginAngle,endAngle,anticlockwise): 参数分别表示 圆心坐标，起始角度，结束角度，是否逆时针绘制，默认为false，也就是默认按顺时针绘制。
- closePath(): 闭合路径，这样会形成一个封闭的图形，如果不适用closePath方法闭合路径的话那么绘制出来的就是一段弧线。
关于角度
起始角度和结束角度都用弧度表示， 即 90° 表示为 90 * Math.PI / 180，起始角度与结束角度都是与x轴正反向的夹角。
绘制圆与圆弧的步骤
绘制封闭圆形： 开始路径，定义圆/半圆，闭合路径，描边/填充，这样绘制的是一个闭合的圆形/半圆。
绘制圆弧： 开始路径，定义圆弧，描边，绘制圆弧不需要闭合路径，只需要定义好圆弧进行描边即刻。
描边圆
<body>
<canvas id="circle1" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function() {
var circle1 = document.getElementById('circle1')
var ctx1 = circle1.getContext('2d')
ctx1.beginPath()
ctx1.arc(100,100,50,0,90* Math.PI / 180)
ctx1.closePath()
//描边圆
ctx1.strokeStyle = "red"
ctx1.stroke()
</body>
浏览器中显示的效果
填充圆
<body>
<canvas id="circle1" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function() {
var circle1 = document.getElementById('circle1')
var ctx1 = circle1.getContext('2d')
ctx1.beginPath()
ctx1.arc(100,100,50,0,90* Math.PI / 180)
ctx1.closePath()
//填充圆
ctx1.fillStyle = "red"
ctx1.fill()
</body>
浏览器中的预览效果
注意事项：
在定义了一个圆之后，如果不进行填充或者描边的话是不会有显示效果的，因为定义了之后要进行绘制
绘制一个完整的圆
<body>
<canvas id="circle1" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function() {
var circle1 = document.getElementById('circle1')
var ctx1 = circle1.getContext('2d')
ctx1.beginPath()
ctx1.arc(100,100,50,0,360 * Math.PI / 180)
ctx1.closePath()
//填充圆
ctx1.fillStyle = "red"
ctx1.fill()
</body>
浏览器中预览效果
3.1.2 弧线的绘制
API:
- arc(x,y,r,beginAngle,endAngle,anticlockwise): 分别表示 圆心坐标，起始角度，结束角度，是否逆时针绘制，默认为false，也就是默认按顺时针绘制

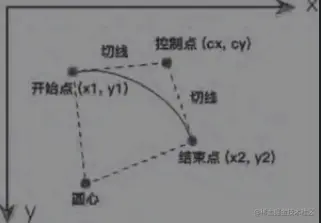

- arcTo(cx,cy,x2,y2,r): 参数分别表示 控制点坐标，结束点坐标，半径，使用方法是 通过moveTo等方法定义一个起点，然后起点，结束点分别与控制点相连成边形成夹角，这条圆弧就是一条与两边相切且半径为r的弧线，arcTo()方法绘制的弧线是两个切点之间长度最短的圆弧。如果开始点不是弧线起点，arcTo()方法还将添加一条当前端点到弧线起点的直线线段。也就是说，开始点坐标并不一定是弧线起点坐标,如图：。
使用arc方法绘制圆弧
<body>
<canvas id="circle1" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function() {
var circle1 = document.getElementById('circle1')
var ctx1 = circle1.getContext('2d')
ctx1.beginPath()
ctx1.arc(100,100,50,0,90 * Math.PI / 180)
//填充圆
ctx1.strokeStyle = "blue"
ctx1.stroke()
</body>
浏览器中的预览效果
使用 arcTo 方法绘制圆形
<body>
<canvas id="circle1" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function() {
var circle1 = document.getElementById('circle1')
var ctx1 = circle1.getContext('2d')
ctx1.moveTo(100,160)
ctx1.lineTo(140,160)
ctx1.stroke()
ctx1.arcTo(160,160,160,190,20)
ctx1.lineTo(160,210)
ctx1.stroke()
</body>
浏览器中的预览效果
圆角矩形的绘制
<body>
<canvas id="canvas" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function () {
/** @type {HTMLCanvasElement} */
var canvas = document.getElementById('canvas')
var ctx = canvas.getContext('2d')
ctx.moveTo(50,50)
ctx.lineTo(160,50)
ctx.arcTo(190,50,190,80,30)
ctx.moveTo(190,80)
ctx.lineTo(190,120)
ctx.arcTo(190,150,160,150,30)
ctx.moveTo(160,150)
ctx.lineTo(50,150)
ctx.arcTo(20,150,20,120,30)
ctx.moveTo(20,120)
ctx.lineTo(20,80)
ctx.arcTo(20,50,50,50,30)
ctx.stroke()
</body>

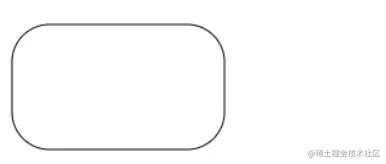

浏览器中预览效果
看到这是不是瞬间感觉border-radius格外的香.........
这些是绘制圆形或者圆弧的方法，那么怎么绘制如何绘制一条曲线呢？如说着这种：
这种曲线我们可以采用贝塞尔曲线的方式进行绘制。
3.1.3 曲线的绘制
贝塞尔曲线： 贝塞尔曲线是一种用于二维图形的应用程序数学曲线，接触过css的同学们应该知道我们可以利用贝塞尔曲线进行动画的调节，它的应用还是比较广泛的，在任何一种绘图系统里都会有所涉及，因此掌握贝塞尔曲线还是很重要的
二次贝塞尔曲线

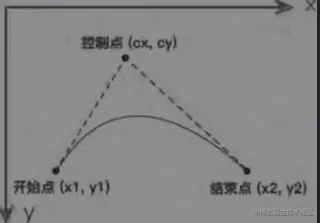

API: -quadraticCurveTo(cx,cy,endx,endy): 二次贝塞尔曲线的参数类似与arcTO，但是它不需要半径，如图：。
<body>
<canvas id="canvas" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function () {
/** @type {HTMLCanvasElement} */
var canvas = document.getElementById('canvas')
var ctx = canvas.getContext('2d')
ctx.moveTo(100, 100)
ctx.quadraticCurveTo(200, 100, 50, 150)
ctx.stroke()
</body>

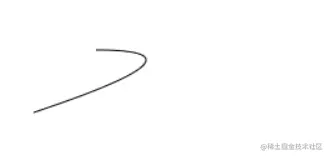

浏览器中的预览效果
注意：二次贝塞尔曲线只提供了控制点和结束点，起始点还是需要我们自己通过moveTo或者lineTo进行提供
三次贝塞尔曲线

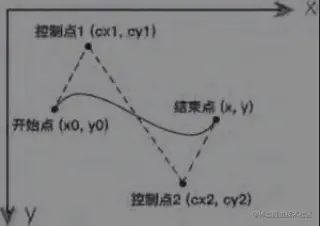

在canvas中我们还可以通过三次贝塞尔曲线进行曲线的绘制，三次贝塞尔的基础上多加了一个控制点，如下图：
三次贝塞尔曲线是通过四个点来调节曲线弯曲程度，它的起点同样事通过moveTo或者lineTo提供。
API：
- bezierCurveTo(cx1,cy1,cx2,cy2,ex,ey):分别对应控制点1，控制点2，结束点。
<body>
<canvas id="canvas" width="500" height="700" style="border: 1px solid red;"></canvas>
window.onload = function () {
/** @type {HTMLCanvasElement} */
var canvas = document.getElementById('canvas')
var ctx = canvas.getContext('2d')
//三次贝塞尔曲线
ctx.moveTo(20,80)
ctx.bezierCurveTo(20,20,120,120,120,60)
ctx.stroke()
</body>
浏览器中的预览效果
关于曲线图形的相关绘制可参考HTML 5 Canvas查看相应的API，线条与文本
