基础指南:如何在K3s中配置Traefik?

·  阅读 728

云由临时的服务器组和向服务器分配容器的方法组成。容器是一种将应用程序打包到标准化单元中的方法,以便该应用程序可以在云中的任何服务器上平稳运行。经常出现的问题是需要将外部客户端的流量定向到云内的容器中,同时确保外部客户端不与云绑定。针对该问题,一个常见的解决方案是创建一个Ingress controller。

Kubernetes的Ingress

Kubernetes Ingress有两个要求:

  • Ingress controller

  • Ingress

这是为Kubernetes配置Ingress的端到端设置示例,以便集群的外部客户端可以Ingress controller访问集群内运行的Pod。一旦流量被引导到pod,流量将被引导至该Pod内的正确容器中。在本文中我们将K3s部署到树莓派上构建集群。您可以参考我们往期教程,了解如何在树莓派上搭建K3s集群:超强教程!在树莓派上构建多节点K8S集群!

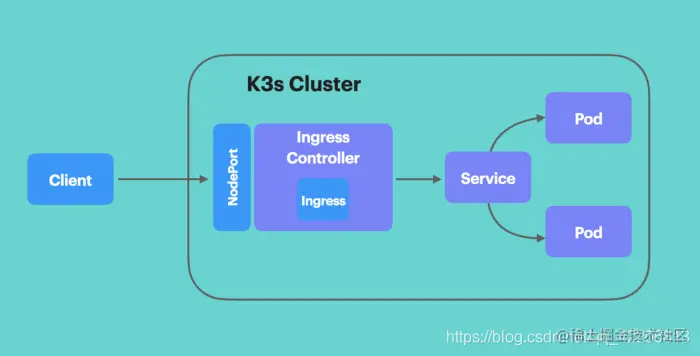

在这里插入图片描述 上图描述了以下组件的工作:

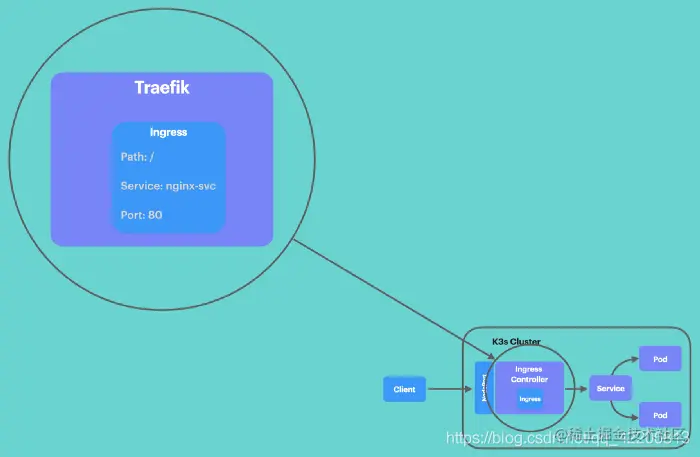

客户端希望将流量发送到Pod。通过创建ClusterIP服务,将Pod部署到K3s集群并在集群内公开。客户端无法访问此服务,但是Ingress Controller可以访问该服务。Ingress controller执行Ingress定义的路由规则。Ingress controller通过NodePort服务向客户端公开。 在这里插入图片描述 Kubernetes并不部署Ingress controller,但是K3s会默认部署一个。上图展示了K3s部署Traefik作为Ingress controller的实现。因此,Traefik将会负责满足Ingress的请求。Ingress 请求由K3s提交,根据不同的HTTP属性实例化传入流量的路由规则。

上图中描述的Ingress在Traefik上创建了一个路由规则,这样传入的流量如何路径与“/”后面的内容相匹配,就会被重定向到80端口的nginx-svc服务。

创建K3s Ingress 资源

以下指南将根据上一部分的例子来构建对应的Ingress配置。

运行Traefik 仪表盘

K3s为Ingress controller创建了一个Traefik 部署,但默认情况下,仪表盘是禁用的。在启用仪表盘的情况下运行Traefik,可以实现应用Ingress创建的路由规则的概念。

必须编辑Traefik的ConfigMap才能启用仪表盘。


kubectl -n kube-system edit cm traefik
复制代码

该命令允许你在终端中编辑ConfigMap:


# Please edit the object below. Lines beginning with a '#' will be ignored,
# and an empty file will abort the edit. If an error occurs while saving this file will be
# reopened with the relevant failures.
#
apiVersion: v1
data:
  traefik.toml: |
    # traefik.toml
    logLevel = "info"
    defaultEntryPoints = ["http","https"]
    [entryPoints]
      [entryPoints.http]
      address = ":80"
      compress = true
      [entryPoints.https]
      address = ":443"
      compress = true
        [entryPoints.https.tls]
          [[entryPoints.https.tls.certificates]]
          CertFile = "/ssl/tls.crt"
          KeyFile = "/ssl/tls.key"
      [entryPoints.prometheus]
      address = ":9100"
    [ping]
    entryPoint = "http"
    [kubernetes]
      [kubernetes.ingressEndpoint]
      publishedService = "kube-system/traefik"
    [traefikLog]
      format = "json"
    [api]
      dashboard = true
    [metrics]
      [metrics.prometheus]
        entryPoint = "prometheus"
kind: ConfigMap
metadata:
  annotations:
    meta.helm.sh/release-name: traefik
    meta.helm.sh/release-namespace: kube-system
  creationTimestamp: "2020-10-02T13:59:32Z"
  labels:
    app: traefik
    app.kubernetes.io/managed-by: Helm
    chart: traefik-1.81.0
    heritage: Helm
    release: traefik
  name: traefik
  namespace: kube-system
  resourceVersion: "3405531"
复制代码

必须添加31行和32行才能够启用仪表盘。在添加这些行后,键入esc + : + wq,保存文件。

重启Traefik部署


kubectl -n kube-system scale deploy traefik --replicas 0
kubectl -n kube-system scale deploy traefik --replicas 1
复制代码

端口转发Traefik仪表盘

kubectl -n kube-system port-forward deployment/traefik 8080
复制代码

在你的浏览器中,访问http://localhost:8080,打开仪表盘。

配置Traefik路由规则

我们的例子可以很容易地在不创建yaml文件的情况下完成;然而,yaml文件允许你保存你的工作,并轻松地启动和拆除整个配置设置。接下来的例子将使用yaml文件而不是命令行命令来构建Ingress的Kubernetes资源。

创建deployment

必须有一个最终将流量路由到的后备Pod。运行nginx即可。将以下文件另存为deployment.yaml


apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      # manage pods with the label app: nginx
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
复制代码

kubectl create -f deployment.yaml
复制代码

创建服务

Ingress在Ingress controller,Traefik上配置路由规则。Traefik检查传入的HTTP流量,并将流量引导到已触发规则的服务,最后从服务流向Pod。现在我们将创建这个Service,将以下文件保存为servcie.yaml

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  ports:
    - name: http
      port: 80
  selector:
    # apply service to any pod with label app: nginx
    app: nginx
复制代码
kubectl create -f service.yaml
复制代码

创建Ingress

Ingress使用路由规则配置Traefik。这个示例将使用基于路径的路由规则。通过检查传入网址的上下文来评估基于路径的路由规则。此处,路径前缀为/。路径/捕捉所有传入的流量,所以类似/context1,/context2/anything的上下文将会触发在Traefik上的路由规则,因为所有这些上下文的前缀都是/。将以下文件保存为ingress.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-ingress
  annotations:
    kubernetes.io/ingress.class: traefik
spec:
  rules:
  - http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          serviceName: nginx-svc
          servicePort: 80
复制代码
kubectl create -f ingress.yaml
复制代码

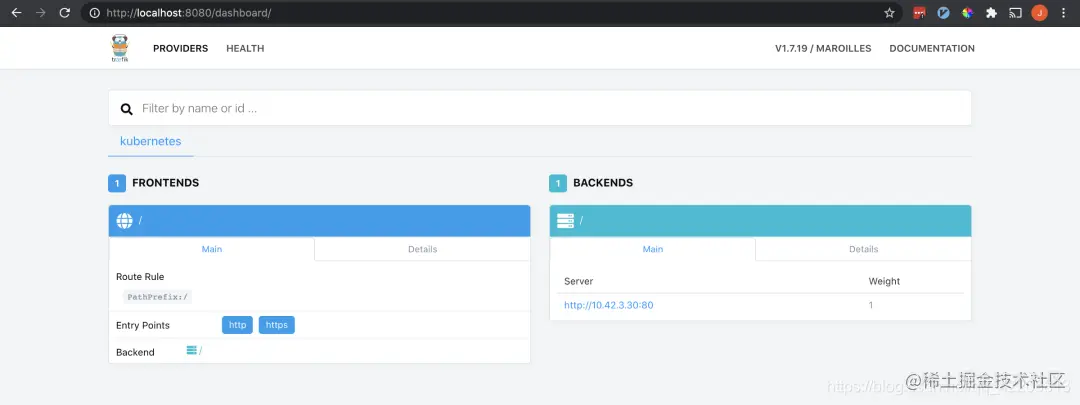

路由规则可以在Traefik的仪表盘上查看:

在这里插入图片描述 使用NodePort暴露Ingress controller到外部流量

nginx app的Ingress规则已经被定义,但是Traefik尚未被暴露到外部流量。创建Nodeport类型的服务将会暴露Traefik到客户端。保存以下文件nodeport.yaml


apiVersion: v1
kind: Service
metadata:
  name: traefik
  namespace: kube-system
spec:
  type: NodePort
  ports:
    - name: traefik
      port: 80
      nodePort: 30182
      targetPort: 80
  selector:
    app: traefik
复制代码
kubectl create -f nodeport.yaml
复制代码

作为外部客户端

集群的外部客户端现在可以向Ingress controller发出请求。Ingress controller会将流量重定向到nginx-svc服务,而nginx-svc又会将流量导向pod nignx。要作为外部客户端,我们需要Cluster中的一台服务器的IP地址。


kubectl get nodes -o wide
复制代码

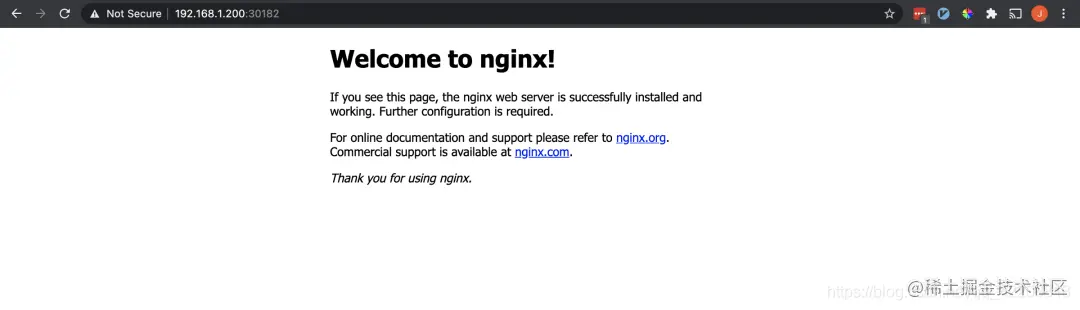

将任何INTERNAL-IP和我们的Traefik服务的NodePort 30182粘贴到浏览器中。将显示NGINX的默认页面。请注意,外部客户端必须与Cluster在同一个网络上才能工作。

在这里插入图片描述

结 论

Ingress在云原生环境中是一个极为重要的概念。Kubernetes提供Ingress,但将Ingress controller的实现留给开发人员。K3s默认提供Traefik作为ingress controller,如果没有ingress controller,创建Ingress将无济于事。Ingress controller本身就是一个pod,必须暴露给外部流量。在此示例中,我们使用NodePort进行公开。在评估路由规则(该规则通过提交Ingress进行配置)后,命中的Ingress controller流量将重定向到配置的服务。 附录

本指南中的各个文件可以合并为一个文件。通过维护一个文件,很容易创建和销毁整个Ingress设置,将以下文件另存为nginx-ingres-full.yaml创建

kubectl create -f nginx-ingress-full.yaml
复制代码

销毁


kubectl delete -f nginx-ingress-full.yaml
复制代码
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      # manage pods with the label app: nginx
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  ports:
    - name: http
      port: 80
  selector:
    # apply service to any pod with label app: nginx
    app: nginx
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-ingress
  annotations:
    kubernetes.io/ingress.class: traefik
spec:
  rules:
  - http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          serviceName: nginx-svc
          servicePort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: traefik
  namespace: kube-system
spec:
  type: NodePort
  ports:
    - name: traefik
      port: 80
      nodePort: 30182
      targetPort: 80
  selector:
    app: traefik

复制代码

原文链接: levelup.gitconnected.com/a-guide-to-…
