总体介绍

  1. RocketMQ存储概要设计
  2. 消息发送存储流程
  3. 存储文件组织与内存映射机制
  4. RocketMQ存储文件
  5. 消息消费队列、索引文件构建机制
  6. 文件恢复机制
  7. 刷盘机制
  8. 文件删除机制

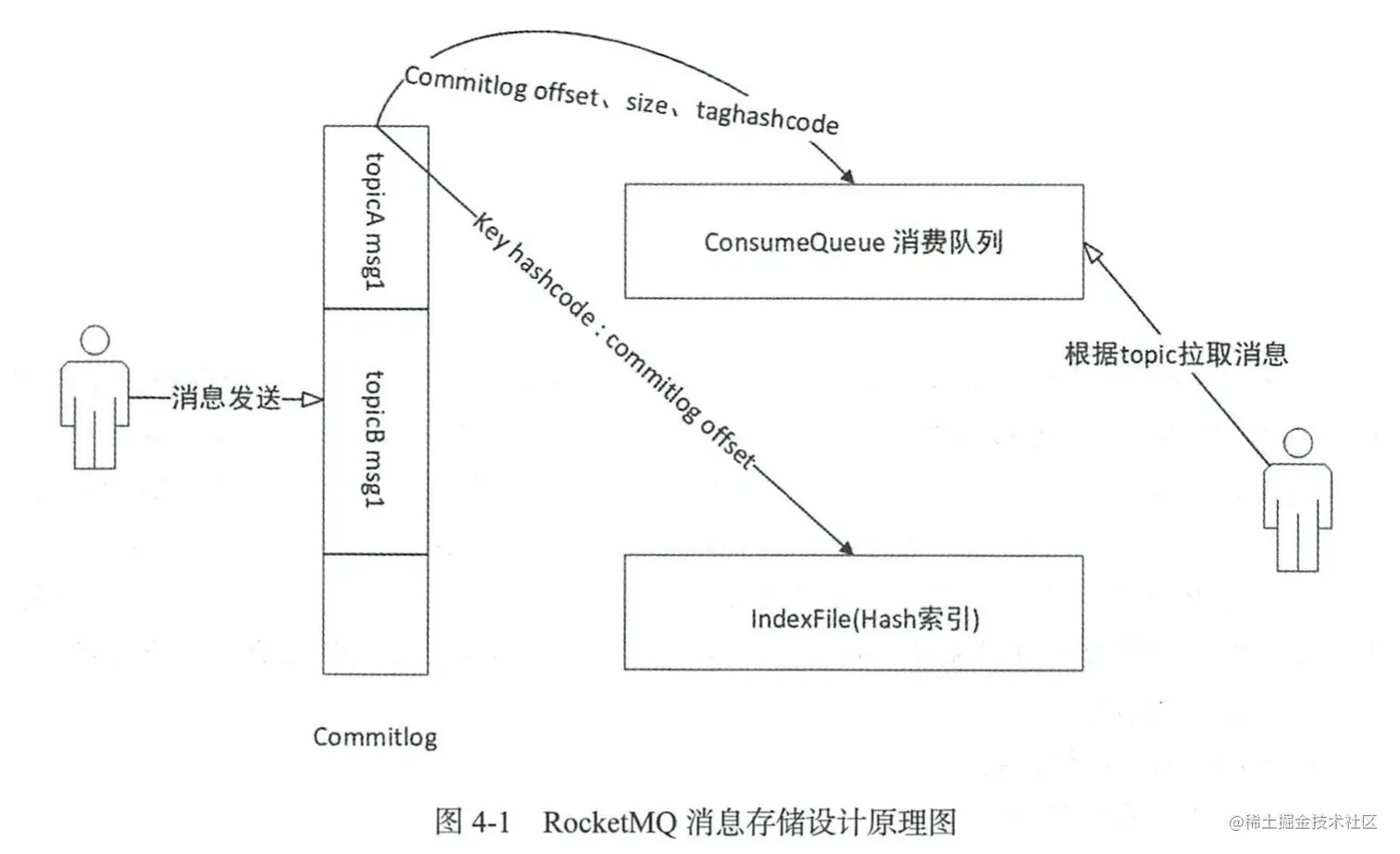

概要设计

RocketMQ 主要存储的文件包括 Comitlog 文件、ConsumeQueue 文件、IndexFile 文件。并且单个文件都被设计为固定长度。创建新文件的时候，文件名就是第1条消息对应的的全局物理偏移量

CommitLog：消息存储文件，所有消息主题的消息都存储在 CommitLog 文件中。

ConsumerQueue：消息消费队列，消息到达 CommitLog 文件后，将异步转发到消息消息队列，供消息消费者消费。每个消息队列都有一个消息文件。

IndexFile：消息索引文件，主要存储消息key与Offset的对应关系，加速消息的检索性能，根据消息的属性快速从Comitlog 文件中检索消息

事务状态服务：存储每条消息的事务状态

定时消息服务：每一个延迟级别对应一个消息消费队列，存储延迟队列的消息拉取进度。

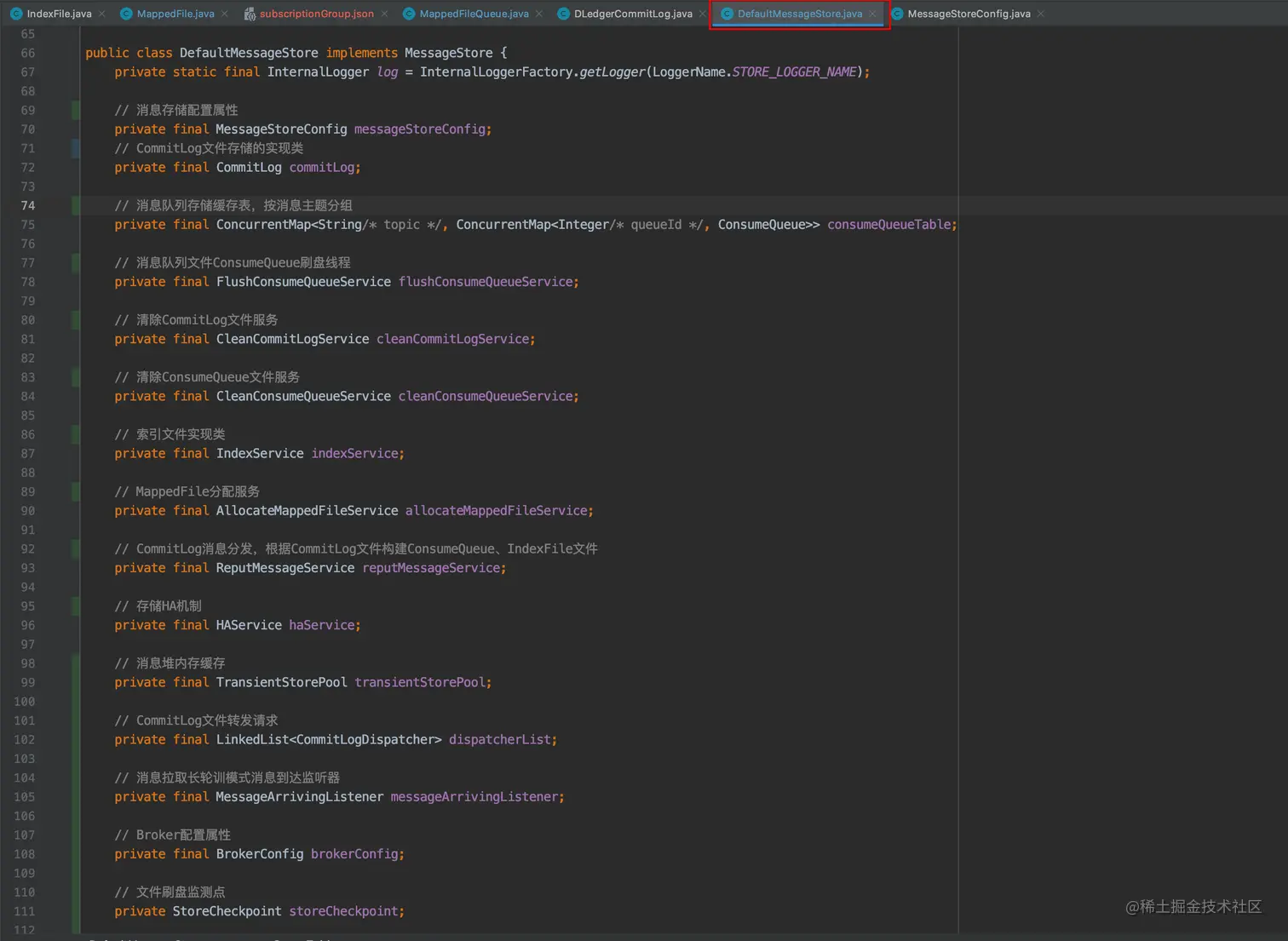

消息存储类


消息发送存储流程

消息存储入口：org.apache.rocketmq.store.DefaultMessageStore#putMessage

Step 1：如果当前 Broker 停止工作或 Broker 为 SLAVE 角色或当前 RocketMQ 不支持写入，则拒绝消息写入；如果消息主题长度超过 256 个字符、消息属性长度超过 65536 个字符将拒绝消息写入。

Step 2：如果消息的延迟等级大于 0，将消息的原主题名称，原消息队列ID存入消息属性中，用延迟消息主题 SCHEDULE_TOPIC、消息队列 ID 更新原先消息的主题与队列。这是并发消息消费重试关键的一步。

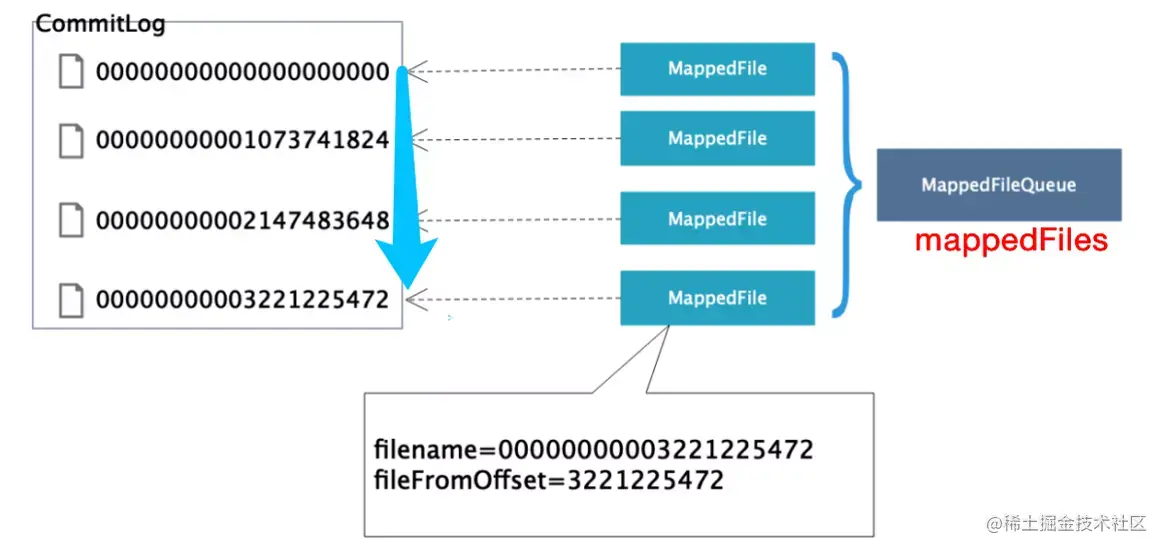

Step 3：获取当先可以写入的 Commitlog 文件。CommitLog 文件存储目录为 ${ROCKET_HOME}/store/commitlog 目录，每一个文件默认 1G，一个文件写满后再创建另外一个，以该文件中第一个偏移量为文件名，偏移量小于 20 位用 0 补齐。MappedFileQueue看作是commitlog文件夹，MappedFile看作是文件夹下一个个的文件。


Step 4：在写入 CommitLog 之前，先申请 putMessageLock，消息存储到 CommitLog 文件是串行的。

Step 5：设置消息的存储时间。

Step 6：将消息追加到 MappedFile 中。获取MappedFile文件的当前写指针curPos，curPos>=fileSize就抛出错误，否则通过slice()方法创建一个与MappedFile共享的内存区

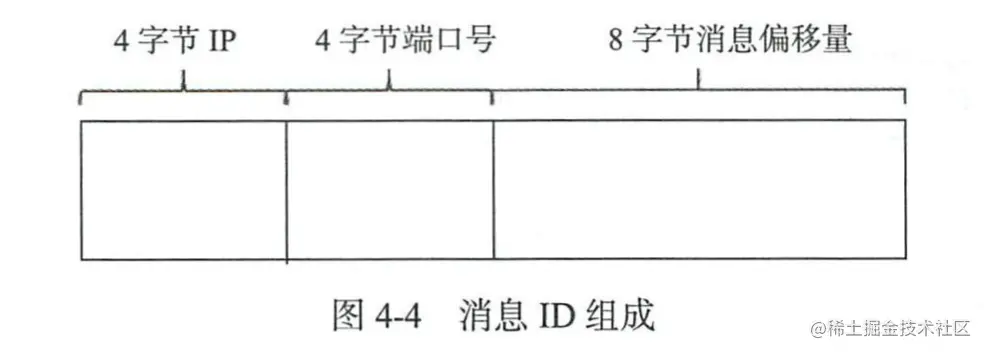

Step 7：创建全局唯一消息 ID，消息 ID 有 16 字节。


Step 8：获取该消息在消息队列的偏移量。

Step 9：根据消息体的长度、主题的长度、属性的长度结合消息存储格式计算消息的总长度。

Step 10：如果消息长度 + END_FILE_MIN_BLANK_LENGTH 大于 CommitLog 文件的空闲空间，则返回 AppendMessageStatus.END_OF_FILE，Broker 会重新创建一个新的 CommitLog 文件来存储该消息。

Step 11：将消息 内容存储到 ByteBuffer 中，然后创建 AppendMessageResult。

Step 12：更新消息队列逻辑偏移量。

Step 13：处理完消息追加逻辑后将释放 putMessageLock 锁。

Step 14：DefalutAppendMessageCallback#doAppend 只将消息追加到内存中，需要根据同步刷盘或异步刷盘方式，将内存的数据持久化到磁盘。

存储文件组织与内存映射

RocketMQ 通过内存映射文件来提高 IO 访问性能。

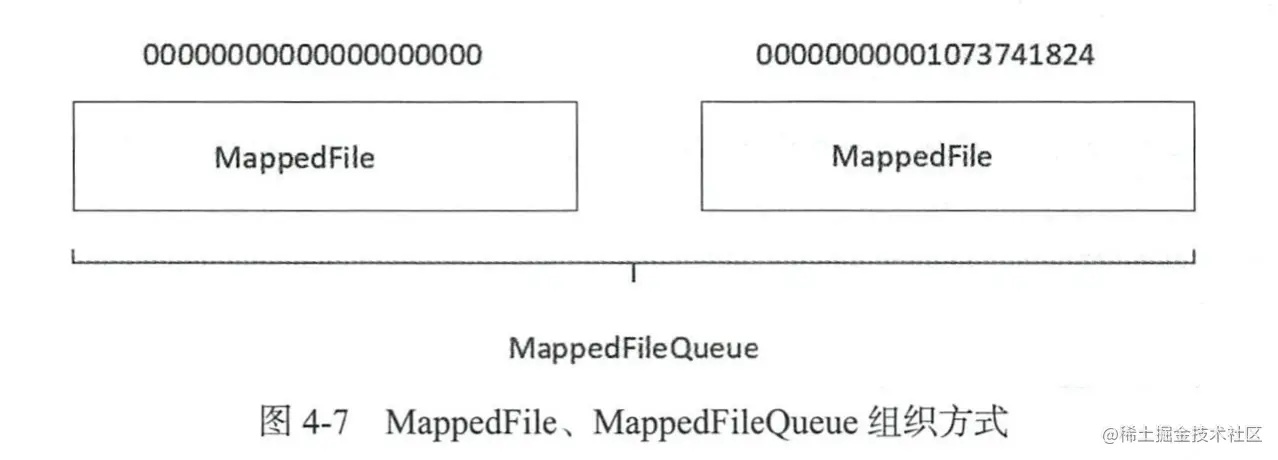

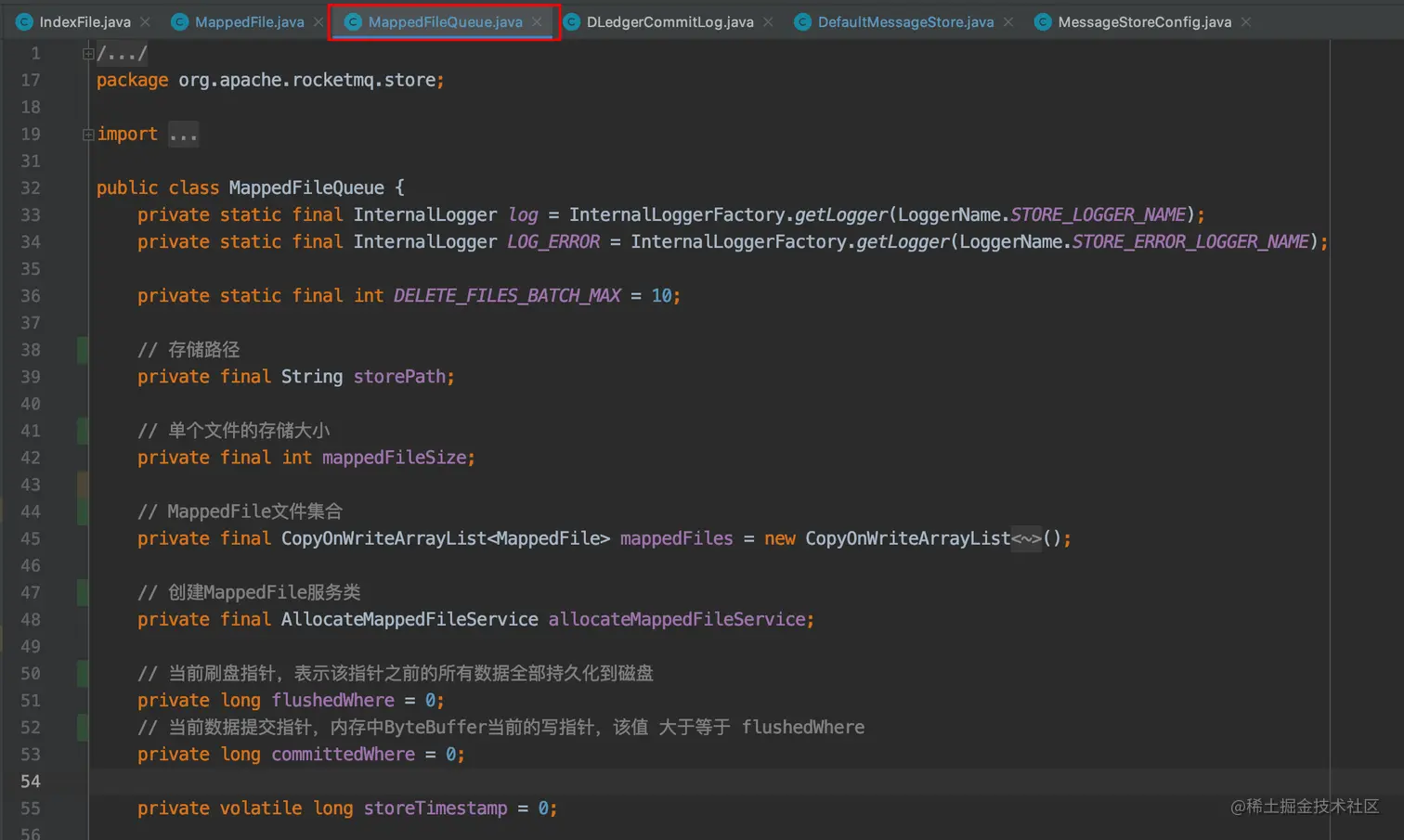

MappedFileQueue 映射文件队列

MappedFileQueue 是 MappedFile 的管理容器，MappedFileQueue 是对存储目录的封装。

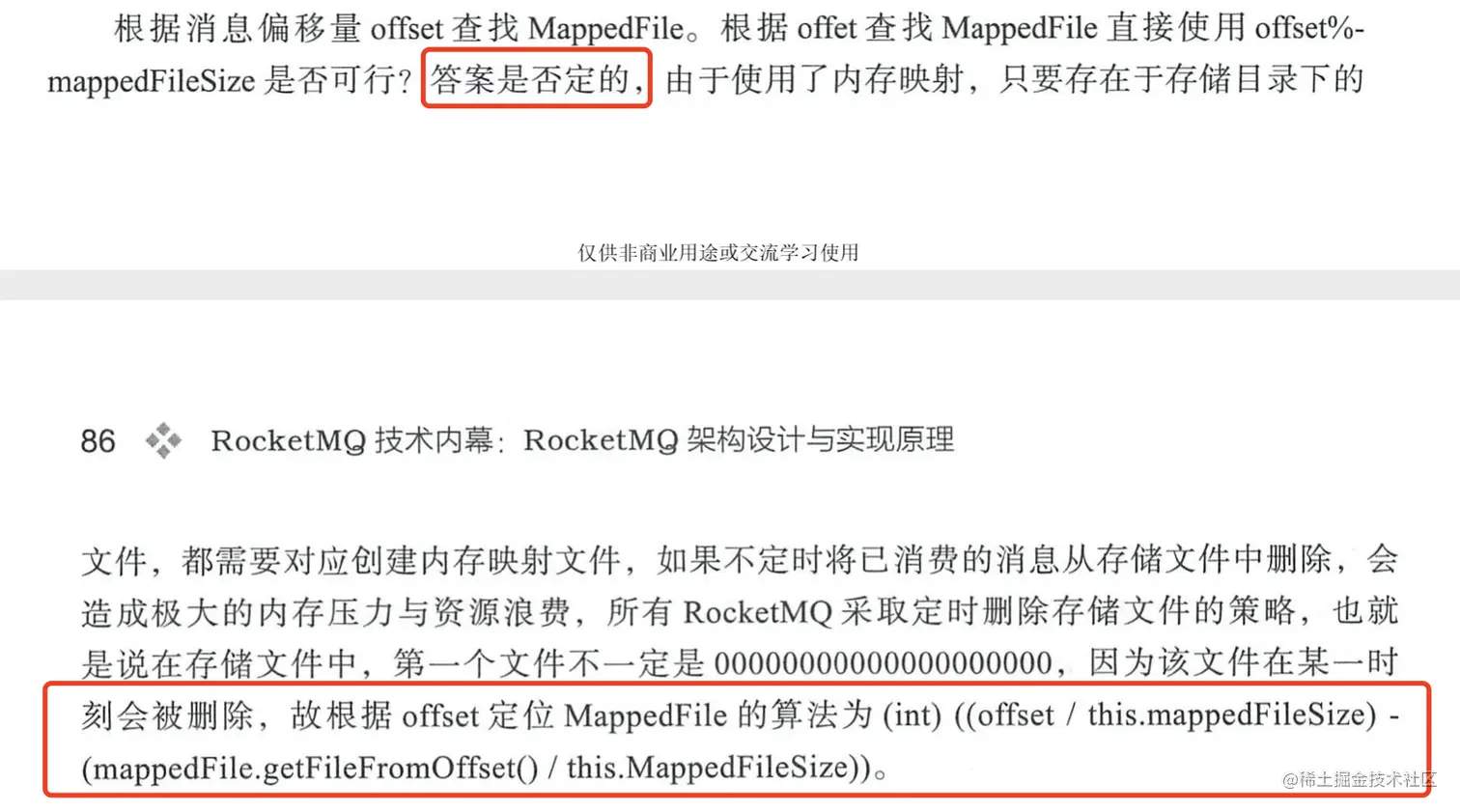

查找MappedFile


/**
 * 根据消息存储时间戳查找MappedFile
 * @param timestamp
 * @return
 */
public MappedFile getMappedFileByTime(final long timestamp) {
    // 从MappedFile列表第一个文件开始查找
    Object[] mfs = this.copyMappedFiles(0);

    if (null == mfs)
        return null;

    for (int i = 0; i < mfs.length; i++) {
        MappedFile mappedFile = (MappedFile) mfs[i];
        // 找到第一个最后一次的更新时间大于等于待查找时间戳的文件
        if (mappedFile.getLastModifiedTimestamp() >= timestamp) {
            return mappedFile;
        }
    }

    // 如果不存在，返回最后一个MappedFile文件
    return (MappedFile) mfs[mfs.length - 1];
}

public long getMinOffset() {

    if (!this.mappedFiles.isEmpty()) {
        try {
            // 返回第一个文件的初始偏移量，在存储文件列表，第一个文件不一定是0000
            return this.mappedFiles.get(0).getFileFromOffset();
        } catch (IndexOutOfBoundsException e) {
            //continue;
        } catch (Exception e) {
            log.error("getMinOffset has exception.", e);
        }
    }
    return -1;
}

public long getMaxOffset() {
    MappedFile mappedFile = getLastMappedFile();
    if (mappedFile != null) {
        // 返回最后一个MappedFile文件的初始偏移量+文件当前读指针
        return mappedFile.getFileFromOffset() + mappedFile.getReadPosition();
    }
    return 0;
}

public long getMaxWrotePosition() {
    MappedFile mappedFile = getLastMappedFile();
    if (mappedFile != null) {
        // 返回最后一个MappedFile文件的初始偏移量+文件当前写指针
        return mappedFile.getFileFromOffset() + mappedFile.getWrotePosition();
    }
    return 0;
}

MappedFile 内存映射文件

MappedFile 是 RocketMQ 内存映射文件的具体实现。

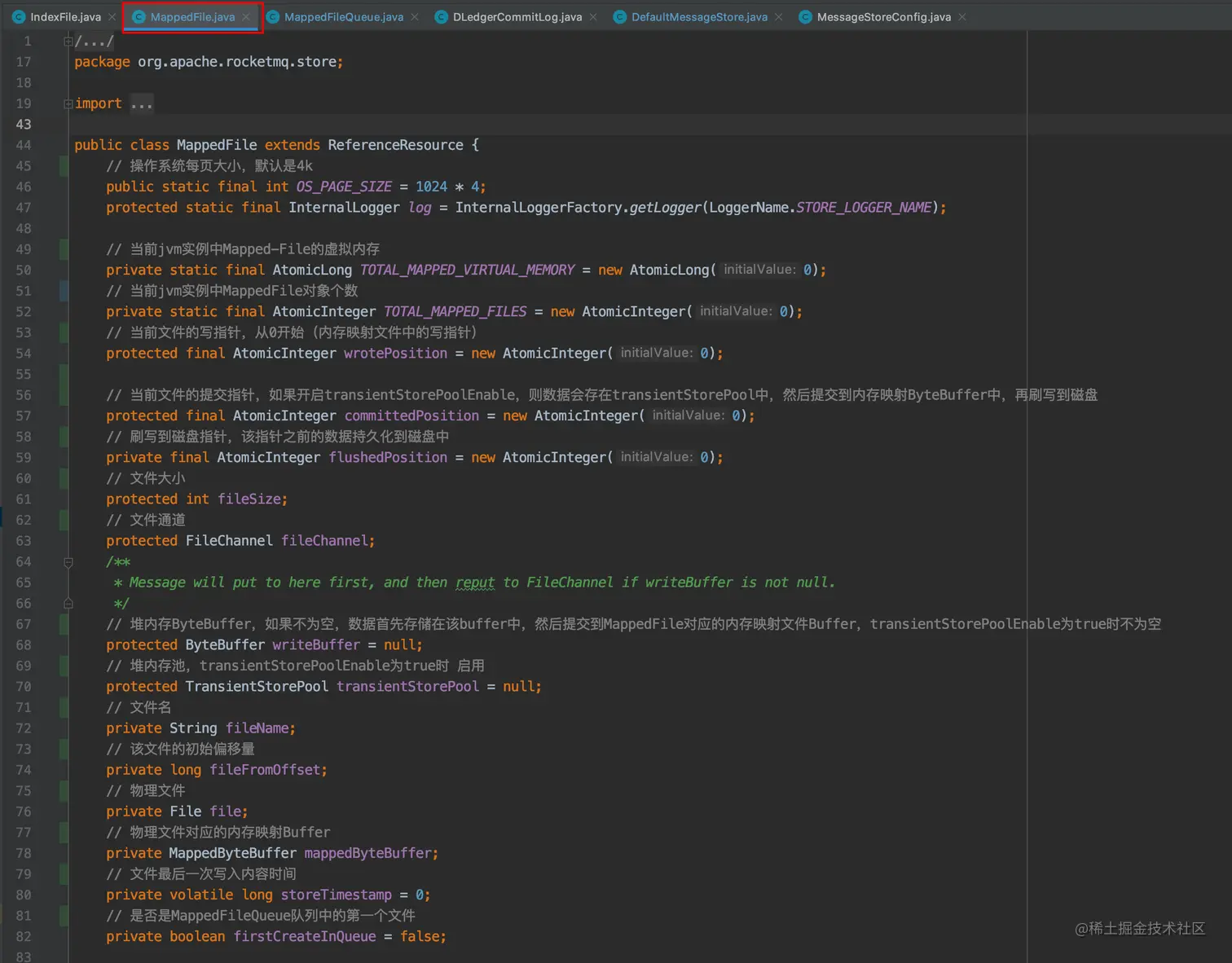

MappedFile

TransientStorePool

RocketMQ 引入该机制主要的原因是提供一种内存锁定，将当前对外内存锁定在内存中，避免被进程将内存交换到磁盘。

TransientStorePool，短暂的存储池

  • poolSize：availableBuffers 个数，可通过在broker中配置文件中设置 transientStorePool，默认值为 5
  • fileSize：每个 ByteBuffer 大小，默认为 mappedFileSizeCommitLog，表明 TransientStorePool 为 commitlog 文件服务
  • availableBuffers：直接内存，ByteBuffer 容器，双端队列
/**
 * 创建默认的堆外内存
 * It's a heavy init method.
 */
public void init() {
    // 创建poolSize个堆外内存
    for (int i = 0; i < poolSize; i++) {
        ByteBuffer byteBuffer = ByteBuffer.allocateDirect(fileSize);

        final long address = ((DirectBuffer) byteBuffer).address();
        Pointer pointer = new Pointer(address);
        // 锁定内存，避免被置换到交换区，提高存储性能
        LibC.INSTANCE.mlock(pointer, new NativeLong(fileSize));

        availableBuffers.offer(byteBuffer);
    }
}


RocketMQ 存储文件

RocketMQ 存储路径为 ${ROCKET_HOME}/store。

commitlog：存储消息目录

config：运行期间一些配置信息

  • consumerFilter.json：主题消息过滤信息
  • consumerOffset.json：集群消费模式消息消费进度
  • delayOffset.json：延迟消息队列拉取进度
  • subscriptionGroup.json：消息消费组配置信息
  • topics.json：topic配置属性

consumequeue：消息消息队列存储目录

index：消息索引文件存储目录

abort：如果存在 abort 文件说明 Broker 非正常关闭

checkpoint：文件检查点，存储commitlog最后一次刷盘时间戳，consumequeue最后一次刷盘时间，index索引文件最后一次刷盘时间戳。

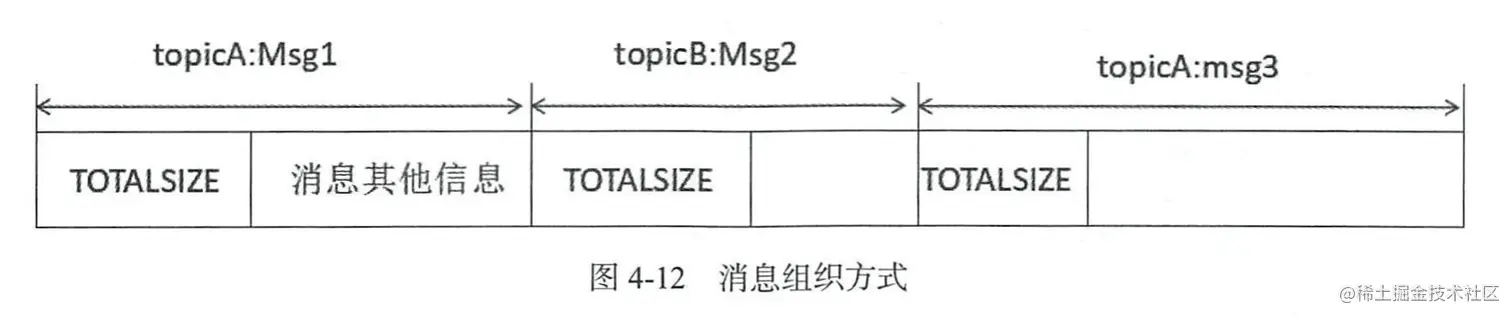

CommitLog文件


消息的查找实现

根据偏移量与消息长度查找消息

首先根据偏移量找到所在的物理文件，然后用offset与文件长度取余得到在文件内的偏移量，从该偏移量读取Size长度的内容返回即可。 如果只根据消息偏移查找消息，则首先找到文件内的偏移量，然后尝试读取4个字节获取消息的实际长度，最后读取指定字节即可。

ConsumeQueue文件

CommitLog关于消息消费的索引文件 consume第一级目录是消息主题，第二级目录是主题的队列 为了增加Consume的消息检索速度和节省磁盘空间，每个consumequeue不会存储消息的全量信息。



单个ConsueQueue文件默认包含30w个条目，单个文件长度为30w x 20字节。一个文件可以看为是ConsueQueue条目数组。

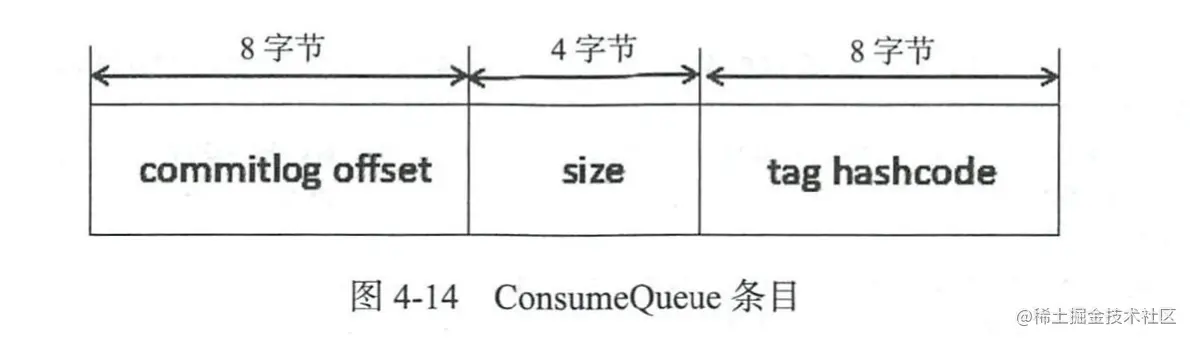

ConsumeQueue文件：ConsumeQueue条目 数组 ConsumeQueue条目：针对单个消息的存储

  • 构建 ：当消息到达CommitLog文件后，由专门的线程产生消息转发任务，从而构建消息消费队列和索引文件

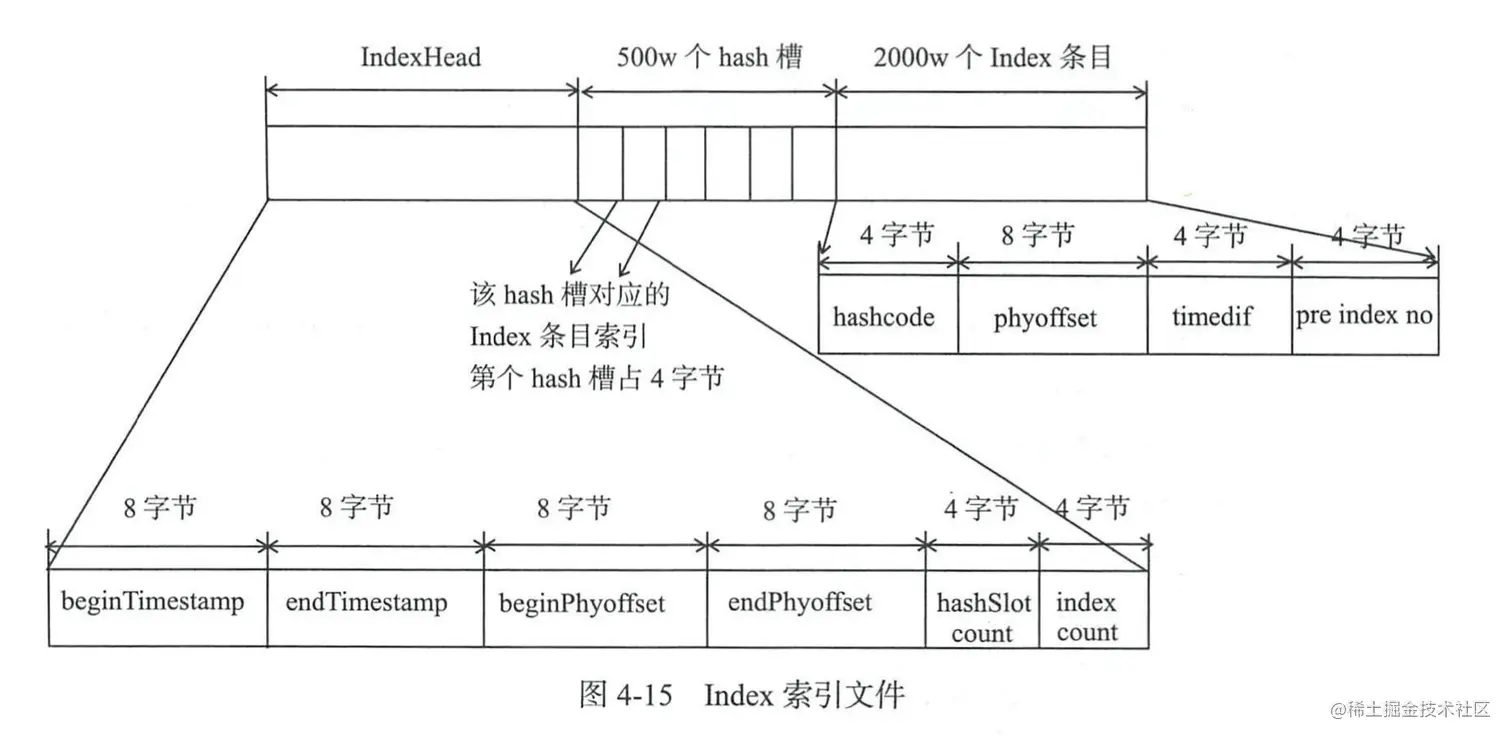

Index索引文件

Hash索引文件

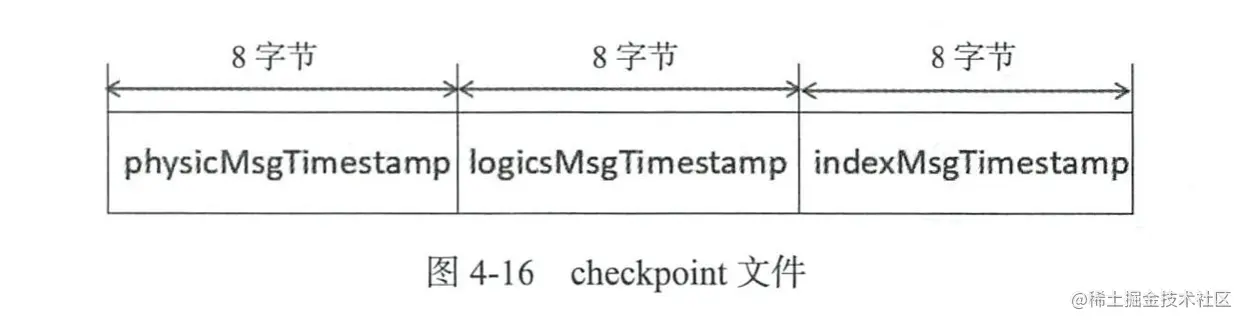

checkpoint文件

  • physicMsgTimestamp：commitlog文件刷盘时间点
  • logicsMsgTimestamp：消息消费队列文件刷盘时间点
  • indexMsgTimestamp：索引文件刷盘时间点


实时更新消息消费队列文件和索引文件

文件刷盘机制

RocketMQ 的存储与读写是基于 JDK NIO 的内存映射机制（MappedByteBuffer）的，消息存储时首先将消息追加到内存，再根据配置的刷盘策略在不同时间进行刷盘。如果是同步刷盘，消息追加到内存后，将同步调用 MappedByteBuffer 的 force 方法；如果是异步刷盘，在消息追加到内存后立刻返回给消息发送端。RocketMQ 使用一个单独的线程按照某一个设定的频率执行刷盘操作。通过在 Broker 配置文件中配置 flushDiskType 来设定刷盘方式，默认为异步刷盘。

过期文件删除机制

RocketMQ 清除过期文件的方式是：如果非当前写文件在一定时间间隔内没有再次被更新，则认为是过期文件，可以被删除，RocketMQ 不会关注这个文件上的消息是否全部被消费。默认每个文件的过期时间为 72 小时，通过在 Broker 配置文件中设置 fileReservedTime 来改变过期时间，单位是小时。

RocketMQ 会每隔 10s 调度一次 cleanFilesPeriodically，检测是否需要清除过期文件。

RocketMQ 在如下三种情况任意之一满足的情况下将继续执行三处文件操作：

1）指定删除文件的时间点，RocketMQ 通过 deleteWhen 设置一天的固定时间执行一次删除过期文件操作，默认是凌晨 4 点。

2）磁盘空间是否充足，如果磁盘空间不充足，则返回 true，表示应该出发过期文件的删除操作。

3）预留，人工触发，可以通过调用 executeDeleteFilesmanualy 方法手动出发过期文件删除。
