渲染流程：HTML、CSS和JavaScript，是如何变成页面的？

按照渲染的时间顺序，流水线可分为如下几个子阶段：构建 DOM 树、样式计算、布局阶段、分层、绘制、分块、光栅化和合成。

接下来，在介绍每个阶段的过程中，你应该重点关注以下三点内容：

开始每个子阶段都有其输入的内容；
然后每个子阶段有其处理过程；
最终每个子阶段会生成输出内容。

构建 DOM 树

为什么要构建 DOM 树呢？这是因为浏览器无法直接理解和使用 HTML，所以需要将 HTML 转换为浏览器能够理解的结构——DOM 树。

DOM 和 HTML 内容几乎是一样的，但是和 HTML 不同的是，DOM 是保存在内存中树状结构，可以通过 JavaScript 来查询或修改其内容。

样式计算（Recalculate Style）

1. 把 CSS 转换为浏览器能够理解的结构

和 HTML 文件一样，浏览器也是无法直接理解这些纯文本的 CSS 样式，所以当渲染引擎接收到 CSS 文本时，会执行一个转换操作，将 CSS 文本转换为浏览器可以理解的结构——styleSheets。

2. 转换样式表中的属性值，使其标准化

CSS 文本中有很多属性值，如 2em、blue、bold，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值，这个过程就是属性值标准化。

3. 计算出 DOM 树中每个节点的具体样式

样式计算阶段的目的是为了计算出 DOM 节点中每个元素的具体样式，在计算过程中需要遵守 CSS 的继承和层叠两个规则。这个阶段最终输出的内容是每个 DOM 节点的样式，并被保存在 ComputedStyle 的结构内。

布局阶段

现在，我们有 DOM 树和 DOM 树中元素的样式，但这还不足以显示页面，因为我们还不知道 DOM 元素的几何位置信息。那么接下来就需要计算出 DOM 树中可见元素的几何位置，我们把这个计算过程叫做布局。

1. 创建布局树

你可能注意到了 DOM 树还含有很多不可见的元素，比如 head 标签，还有使用了 display:none 属性的元素。所以在显示之前，我们还要额外地构建一棵只包含可见元素布局树。

2. 布局计算

现在我们有了一棵完整的布局树。那么接下来，就要计算布局树节点的坐标位置了。布局的计算过程非常复杂，我们这里先跳过不讲，等到后面章节中我再做详细的介绍。

分层

因为页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）。

浏览器的页面实际上被分成了很多图层，这些图层叠加后合成了最终的页面。

通常情况下，并不是布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。

第一点，拥有层叠上下文属性的元素会被提升为单独的一层。

明确定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素等，都拥有层叠上下文属性。

第二点，需要剪裁（clip）的地方也会被创建为图层。

在这里我们把 div 的大小限定为 200 * 200 像素，而 div 里面的文字内容比较多，文字所显示的区域肯定会超出 200 * 200 的面积，这时候就产生了剪裁，

图层绘制

渲染引擎实现图层的绘制，会把一个图层的绘制拆分成很多小的绘制指令，然后再把这些指令按照顺序组成一个待绘制列表

栅格化（raster）操作

绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。

在有些情况下，有的图层可以很大，比如有的页面你使用滚动条要滚动好久才能滚动到底部，但是通过视口，用户只能看到页面的很小一部分，所以在这种情况下，要绘制出所有图层内容的话，就会产生太大的开销，而且也没有必要。

基于这个原因，合成线程会将图层划分为图块（tile），这些图块的大小通常是 256x256 或者 512x512。

然后合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。所谓栅格化，是指将图块转换为位图。而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的。

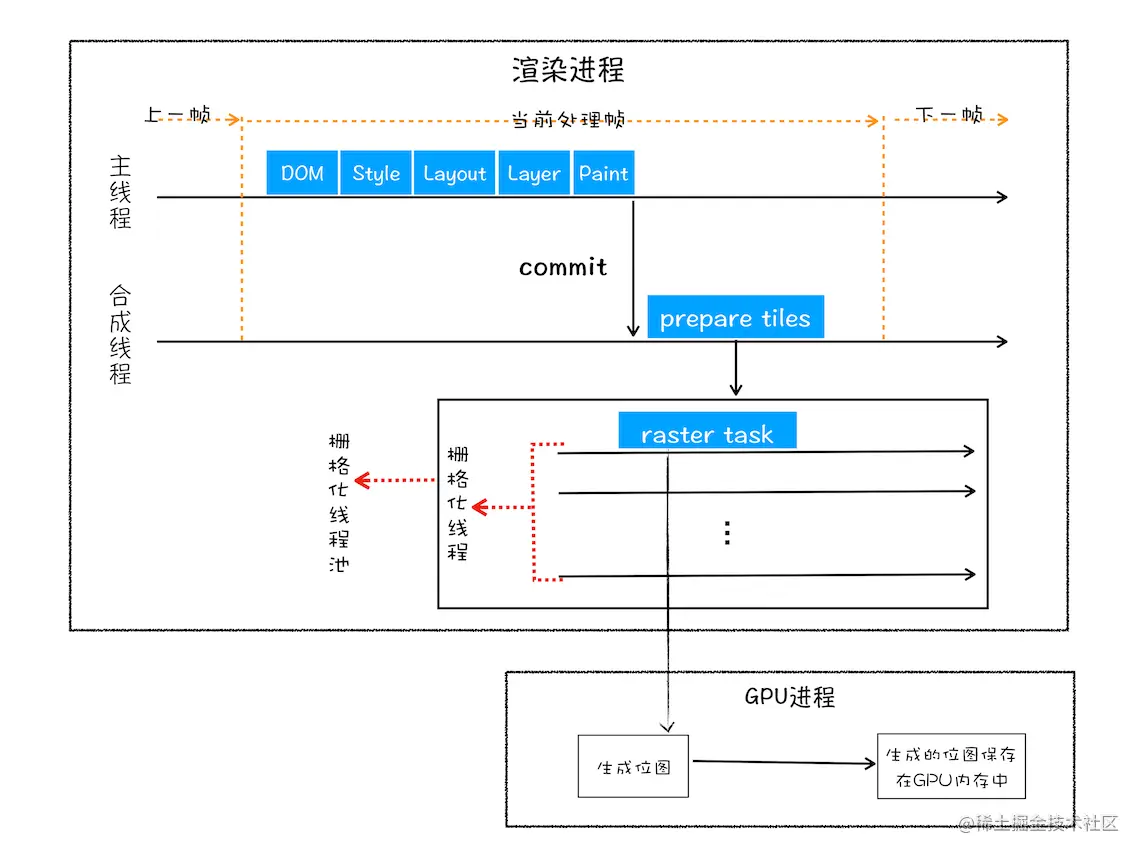

通常，栅格化过程都会使用 GPU 来加速生成，使用 GPU 生成位图的过程叫快速栅格化，或者 GPU 栅格化，生成的位图被保存在 GPU 内存中。

GPU 栅格化.png

合成和显示

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。

浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。

到这里，经过这一系列的阶段，编写好的 HTML、CSS、JavaScript 等文件，经过浏览器就会显示出漂亮的页面了。

渲染流水线大总结

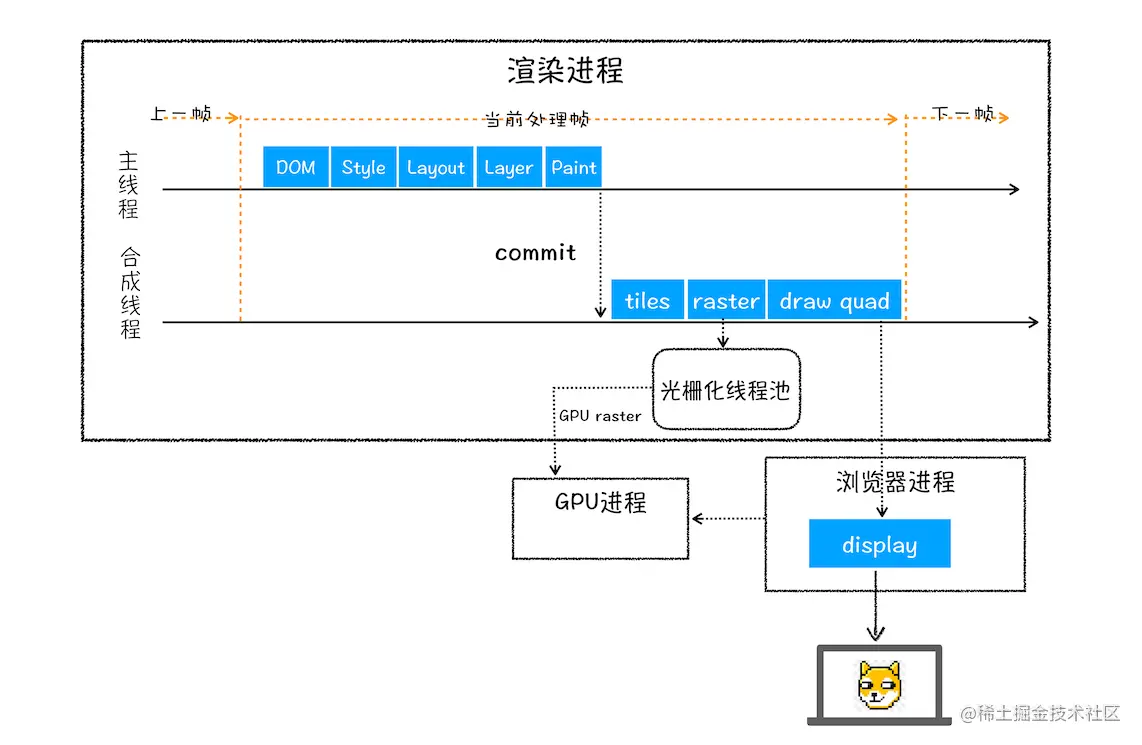

结合上图，一个完整的渲染流程大致可总结为如下：

渲染进程将 HTML 内容转换为能够读懂的 DOM 树结构。
渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。
创建布局树，并计算元素的布局信息。
对布局树进行分层，并生成分层树。
为每个图层生成绘制列表，并将其提交到合成线程。
合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
合成线程发送绘制图块命令 DrawQuad 给浏览器进程。
浏览器进程根据 DrawQuad 消息生成页面，并显示到显示器上。
