0x0、前言

两年前接触的 Xposed,动机是:公司年会上抢不到红包,影响了吃饭的心情,想写一个自动抢红包的外挂。

在搜索引擎的帮助下,了解到了Xposed,在学习过程中,顺带写了点教程帮助后来者:

Xposed的使用不难,API也就那些,难点是: 逆向弄清楚Hook APP的方法调用流程,怎么调,参数都是干嘛的等。

经过反复练习,逆向Hook一个普通的APP(非企业级加固)写出可用的Xposed插件早已驾轻就熟(主要是磨时间),但有一个顾虑一直萦绕心间:不知道Xposed底层的具体实现原理,有些面试官(不菜那种)见到简历上写的 写过多个Xposed插件 时都会说上一句:

哦,还写过Xposed插件啊,都写过些什么插件?有了解过Xposed底层是怎么实现的吗?

啃源码,查资料,弄懂流程,写清楚,是一件费时费力且具有挑战性的事。

今年立过flag,要积极雄起,适逢在准备面试,索性把 弄懂Xposed原理 排上日程,内容较多建议收藏慢品,燥起来~

Tips:Xposed通常只能 Hook java层应用资源的替换,有两个实现版本:4.4前的Dalvik虚拟机实现5.0后ART虚拟机实现,本文针对后者进行分析,同时搭配 Android 5.1.1_r6 源码食用。

0x1、Xposed的组成

这个庞大的工程由下面四个项目组成:

  • Xposed → C++部分,Xposed版的zygote,用于替换原生zygote,并为XposedBridge提供JNI方法,需由XposedInstaller在root后放到/system/bin目录下;
  • XposedBridge → Java部分,编译后会生成一个jar包,负责在Native层与Framework层进行交互;
  • XposedInstaller → Xposed插件管理及功能控制的APP,包括启用、下载、禁用插件等功能;
  • XposedTools → 用于编译Xposed及XposedBridge;

0x2、Xposed的使用

一个简单的Hook示例如下:

几步走:

  • ① 类实现 IXposedHookLoadPackage 接口
  • ② 重写 handleLoadPackage() 方法
  • ③ 调用 XposedHelpers.findAndHookMethod(),传入完整类名、类加载器、方法名,参数类型,XC_MethodHook实例;
  • ④ 按需重写 beforeHookedMethod()(方法调用前执行代码) 和 afterHookedMethod() 方法(方法调用后执行代码);

通过这样的操作,即可随意蹂躏一个Java方法的逻辑,以达到自己的目的。

0x3、Android系统的启动过程

在开始探索实现原理前,先来了解下Android系统的启动过程,简略流程图如下:

关注 Zygote进程 , 它由 init进程 启动,启动时会创建一个Davlik虚拟机实例,并把Java运行时库加载到进程中,并注册一些Android核心类的JNI到前面创建的Dalvik虚拟机实例中。

所有APP进程都是由Zygote进程孵化(fork) 而来的,fork时不仅仅会获得Zygote进程中的Dalvik虚拟机实例拷贝,还会与Zygote一起 共享Java运行时库

Xposed就是利用这样的机制,只往Zygote中注入 XposedBridge.jar,就可以实现全局注入。

Tips:Android 5.0 开始zygote是两个进程,32位(兼容armeabi和armeabi-v7a等32 位架构的本地动态库的应用) 和 64位(arm64-v8a等64 位架构本地库动态库),init.rc 文件也做了区分,init.zygote32.rc 启动 32位的zygote,init.zygote64 启动 64位的zygote。

0x4、Zygote的启动流程

跟下 /system/core/rootdir/init.zygote.rc

service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server
复制代码

分段解析下这段代码:

  • service → ATL语言语法,启动一个服务进程;
  • zygote → 启动的程序名称,这指zygote进程;
  • /system/bin/app_process → 可执行文件路径( app_main.cpp );
  • -Xzygote /system/bin → 指定参数传到app_main.cpp中;
  • --zygote --start-system-server → 传的具体参数值;

简单点说就是:启动了Zygote进程,传递的参数可在 /frameworks/base/cmds/app_process/app_main.cpp 中找到:

对传进来的参数做匹配,zygote、startSystem标志位设置为true,接着定位下哪里用到了zygote这个标记:

跟下:runtime.start() 定位到 frameworks/base/core/jni/AndroidRuntime.cpp,关键代码如下:

// ① 初始化jni接口
JniInvocation jni_invocation;
jni_invocation.Init(NULL);

// ② 创建VM虚拟机
JNIEnv* env;
if (startVm(&mJavaVM, &env) != 0) {
    return;
}
onVmCreated(env);

// ③ 注册JNI方法
if (startReg(env) < 0) {
    ALOGE("Unable to register all android natives\n");
    return;
}

// ④ 调用className类的static void main(String args[]) 方法
slashClassName = toSlashClassName(className);
jclass startClass = env->FindClass(slashClassName);
// 找到main函数
jmethodID startMeth = env->GetStaticMethodID(startClass, "main",
    "([Ljava/lang/String;)V");
if (startMeth == NULL) {
    ALOGE("JavaVM unable to find main() in '%s'\n", className);
    /* keep going */
} else {
    // 通过 JNI 调用 main 函数,从 C++ 到 Java
    env->CallStaticVoidMethod(startClass, startMeth, strArray);
    if (env->ExceptionCheck())
        threadExitUncaughtException(env);
}
复制代码

所以这里创建了一个虚拟机,注册JNI方法,然后调用 com.android.internal.os.ZygoteInitmain(),跟下frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

public static void main(String argv[]) {
    try {
        ...
        // ① 注册一个name为zygote的socket,用于和其他进程通信
        registerZygoteSocket(socketName);

        // ② 预加载所需资源到VM中,如class、resource、OpenGL、公用Library等;
        // 所有fork的子进程共享这份空间而无需重新加载,减少了应用程序的启动时间,
        // 但也增加了系统的启动时间,Android启动最耗时的部分之一。
        preload();

        // ③ 初始化gc,只是通知VM进行垃圾回收,具体回收时间、怎么回收,由VM内部算法决定。
        // gc()需在fork前完成,这样将来复制的子进程才能有尽可能少的垃圾内存没释放;
        gcAndFinalize();

        // ④ 启动system_server,即fork一个Zygote子进程
        if (startSystemServer) {
            startSystemServer(abiList, socketName);
        }

        // ⑤ 进入循环模式,获取客户端连接并处理
        runSelectLoop(abiList);

        // ⑥ 关闭和清理zygote socket
        closeServerSocket();
    } catch (MethodAndArgsCaller caller) {
        caller.run();
    } catch (RuntimeException ex) {
        Log.e(TAG, "Zygote died with exception", ex);
        closeServerSocket();
        throw ex;
    }
}
复制代码

跟下 startSystemServer()

private static boolean startSystemServer(String abiList, String socketName)
        throws MethodAndArgsCaller, RuntimeException {
    int pid;
    try {
        ...
        // fork出system_server进程,返回pid,此处pid为0
        pid = Zygote.forkSystemServer(
            parsedArgs.uid, parsedArgs.gid,
            parsedArgs.gids,
            parsedArgs.debugFlags,
            null,
            parsedArgs.permittedCapabilities,
            parsedArgs.effectiveCapabilities);
        } catch (IllegalArgumentException ex) {
            throw new RuntimeException(ex);
        }

        /* 进入子进程 */
        if (pid == 0) {
            // Android 5.0上有两个Zygote进程:zygote 和 zygote64
            // 对于有两个zygote进程的情况,需等待第二个zygote创建完成;
            if (hasSecondZygote(abiList)) {
                waitForSecondaryZygote(socketName);
            }
            // 完成system_server进程的剩余工作
            handleSystemServerProcess(parsedArgs);
        }
        return true;
}
复制代码

Tips:fork()方法被调用一次,返回两次,区别是:子进程的返回值是0,父进程的返回值是子进程的进程id,可以保证子进程的进程id不可能为0。

0x5、Xposed如何Hook Zygote

从上面的跟踪结果,不难得出这样的调用链:

init进程init.rcapp_process(app_main.cpp) → 启动Zygote进程ZygoteInit的main() → startSystemServer() → fork出system_server子进程

接着来看下Xposed具体是怎么注入Zygote的,打开Xposed的仓库,发现这样两个文件:

em...区分Android 5.0 前后版本,打开 Android.mk

呕吼,定制 app_process 文件,而且可以根据sdk版本选择对应文件作为入口,打开 app_main2.app,跟到下述位置:

有点眼熟,跟下:xposed.cpp –> initialize,部分代码如下:

bool initialize(bool zygote, bool startSystemServer, const char* className, int argc, char* const argv[]) {
    // ① 初始化xposed相关变量
    xposed->zygote = zygote;
    xposed->startSystemServer = startSystemServer;
    xposed->startClassName = className;
    xposed->xposedVersionInt = xposedVersionInt;
    ...
    // ② 将XposedBridge.jar加载到系统的CLASSPATH路径中。
    return addJarToClasspath();
}
复制代码

跳回前面,如果初始化成功,调用 调用 XPOSED_CLASS_DOTS_ZYGOTEde.robv.android.xposed.XposedBridgemain() 方法,若初始化失败,则按照正常流程初始化。跟下 XposedBridge → main(),部分代码如下:

到此Xposed Hook Zygote的流程很明了了:

编译生成自定义app_process → 把原先调用 ZygoteInit.main() 处 改为调用 XposedInit.main() → Hook资源和一些准备工作 → 调用系统原本启动Zygote的方法。

0x6、Xposed如何替换系统app_process

上面说到系统的app_process替换成自定义的了,那具体是怎么替换的呢?

那就得看看 XposedInstaller 了,除了介绍那里说到的管理Xposed模块外,它还有两个核心功能:替换系统app_process将XposedBridge.jar文件放到私有目录中

打开XposedInstaller项目搜下app_process

在Code没找到,却在某次commit找到了,点开,定位到 assets/install.sh

流程简洁明了,改权限搬运文件,不过这是旧版的,在新版中却没找到这个关键字。

打开手机XposedInstaller抓下包,发现了这样的请求:

http://dl-xda.xposed.info/framework.json
复制代码

接着项目中搜索下域名:

跟抓包url有点不同,请求下framework.json:

可以,就是拼接zip包url的模板,包含:系统sdk版本架构xposed版本号,以我的魅蓝e2为例,拼接后的url:

http://dl-xda.xposed.info/framework/sdk23/arm64/xposed-v89-sdk23-arm64.zip
复制代码

下载解压后,开始找搬运脚本,可却只找到了二进制文件、so库和XposedBridge.jar:

尴尬,只能从源码入手了,XposedInstaller点击安装时会弹出 InstallInstall via recovery,搜下后面这个字符串:

跟到:FrameworkZips → INSTALLER

不难看出这个函数是拿来解析framework.json的

哪里调用到了 parseZipSpec()

哪里调用到了 getOnline()

跟下:StatusInstallerFragment → addZipViews() → addZipView() → showActionDialog()

这个 flash() 就是刷入方法,可以看到第二个参数类型是不一样的:FlashDirectlyFlashRecoveryAuto,先跟下前者的flash()方法:

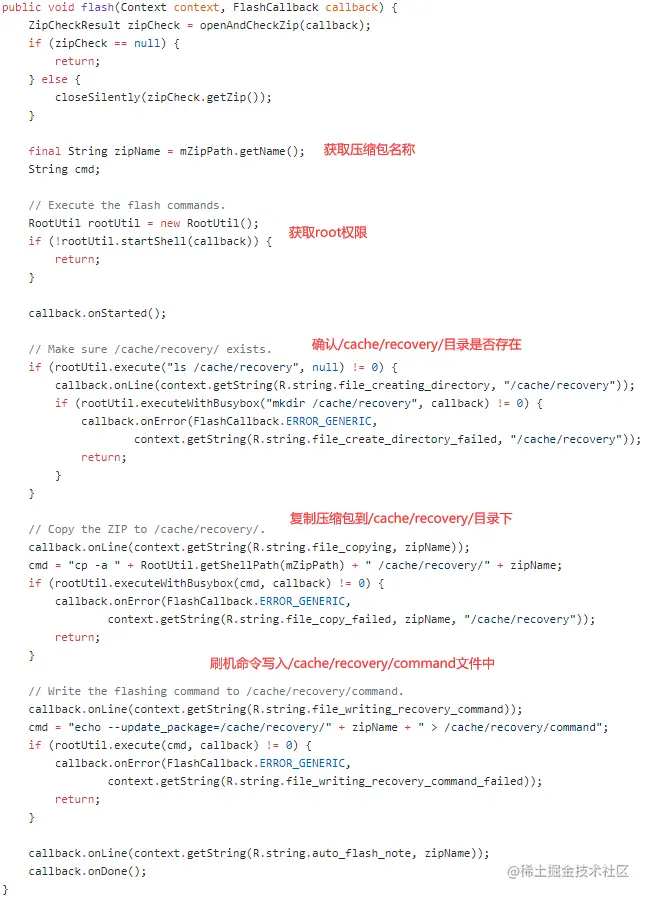

再看看 FlashRecoveryAutoflash() 方法:

当系统处于recovery模式会自动检测command文件是否存在,存在其中的指令,后续刷入跟前者一致。

不过,还是没有解决我的疑问,啥时候替换的app_process,网上说update-binary其中会调用一个 flash-script.sh 文件,在zip包中可以找到此文件:

em...很明显,就是替换文件的脚本,还对32位及64位的情况作了区分,验证起来有些麻烦,后面我如果自己编译Xposed再验证下吧,暂且记住这个结论:

XposedInstaller下载补丁包 → 获取root权限 → 解压复制update-binary文件到特定目录 → 文件执行时会调用flash-script.sh脚本,将app_process、Xposedbridge.jar、so库等写到系统私有目录。

0x7、APP启动创建进程的过程

在了解Xposed如何注入APP进程前,先要简单了解下 APP启动创建进程的过程

当我们点击一个桌面图标启动应用(注:Launcher也是一个APP),层层调用最后走到:ActivityStackSupervisor.startSpecificActivityLocked,判断进程不存在就会去创建一个新的进程。整套流程大概是这样的:

APP进程Binder机制通知system_server中的ActivityManagerService(AMS)system_server中的LocalSocket通知Zygote进程 → fork一个APP子进程

小插曲:为什么SystemServer进程与Zygote进程通讯采用Socket而不是Binder?

答:Binder通信是多线程的,可能存在一种情况,父进程binder线程有锁,fork子进程也有锁,但是父进程的子线程并没有拷贝过来,此时子进程会处于死锁。为了规避这种情况,fork不允许存在多线程转而使用socket通信。

收到Socket通知fork子进程,回到 ZygoteInit.runSelectLoop(),此时进入轮询模式,等待客户端连接并处理:

private static void runSelectLoop(String abiList) throws MethodAndArgsCaller {
    ArrayList<FileDescriptor> fds = new ArrayList<FileDescriptor>();
    ArrayList<ZygoteConnection> peers = new ArrayList<ZygoteConnection>();
    FileDescriptor[] fdArray = new FileDescriptor[4];
    while (true) {
        int index;
        //...
        if (index < 0) {
            throw new RuntimeException("Error in select()");
        } else if (index == 0) {
            // 有客户端连接请求,创建ZygoteConnection并加入到fds中
            ZygoteConnection newPeer = acceptCommandPeer(abiList);
            peers.add(newPeer);
            fds.add(newPeer.getFileDescriptor());
        } else {
            // 通过socket接收来自对端的数据,执行相应操作
            boolean done;
            done = peers.get(index).runOnce();
            if (done) {
                peers.remove(index);
                fds.remove(index);  // 处理完移除该文件描述符
            }
        }
    }
}
复制代码

acceptCommandPeer() 获取连接过来的客户端,然后执行 ZygoteConnection.runOnce()处理请求。跟下:runOnce()

// fork子进程
pid = Zygote.forkAndSpecialize(parsedArgs.uid, parsedArgs.gid, parsedArgs.gids,
                    parsedArgs.debugFlags, rlimits, parsedArgs.mountExternal, parsedArgs.seInfo,
                    parsedArgs.niceName, fdsToClose, parsedArgs.instructionSet,
                    parsedArgs.appDataDir);

if (pid == 0) {
    // 子进程执行
    IoUtils.closeQuietly(serverPipeFd);
    serverPipeFd = null;
    // 进入子进程流程
    handleChildProc(parsedArgs, descriptors, childPipeFd, newStderr);
    return true;
} else {
    // 父进程执行
    IoUtils.closeQuietly(childPipeFd);
    childPipeFd = null;
    // 进入父进程流程
    return handleParentProc(pid, descriptors, serverPipeFd, parsedArgs);
}
复制代码

跟下:handleChildProc(),关键代码如下:

if (parsedArgs.invokeWith != null) {
    WrapperInit.execApplication(parsedArgs.invokeWith,
            parsedArgs.niceName, parsedArgs.targetSdkVersion,
            pipeFd, parsedArgs.remainingArgs);
} else {
    RuntimeInit.zygoteInit(parsedArgs.targetSdkVersion,
            parsedArgs.remainingArgs, null /* classLoader */);
}
复制代码

关注:RuntimeInit.zygoteInit(),关键代码如下:

public static final void zygoteInit(int targetSdkVersion, String[] argv, ClassLoader classLoader)
        throws ZygoteInit.MethodAndArgsCaller {
    if (DEBUG) Slog.d(TAG, "RuntimeInit: Starting application from zygote");
    redirectLogStreams();
    // 通用初始化
    commonInit();
    // Zygote初始化
    nativeZygoteInit();
    // 应用初始化
    applicationInit(targetSdkVersion, argv, classLoader);
}
复制代码

跟下:applicationInit(),关键代码如下:

private static void applicationInit(int targetSdkVersion, String[] argv, ClassLoader classLoader)
        throws ZygoteInit.MethodAndArgsCaller {
    // true代表APP退出时不调用AppRuntime.onExit(),否则会在退出前调用
    nativeSetExitWithoutCleanup(true);
    // 设置虚拟机的内存利用率参数为0.75
    VMRuntime.getRuntime().setTargetHeapUtilization(0.75f);
    VMRuntime.getRuntime().setTargetSdkVersion(targetSdkVersion);
    // 参数解析
    final Arguments args;
    try {
        args = new Arguments(argv);
    } catch (IllegalArgumentException ex) {
        Slog.e(TAG, ex.getMessage());
        return;
    }
    // 此处args.startClass为android.app.ActivityThread,调用它的main方法
    invokeStaticMain(args.startClass, args.startArgs, classLoader);
}
复制代码

跟下:ActivityThread.main(),关键代码如下:

public static void main(String[] args) {
    // 创建主线程的Looper
    Looper.prepareMainLooper();
    // 关联AMS
    ActivityThread thread = new ActivityThread();
    thread.attach(false, startSeq);
    // 初始化主线程Handler
    if (sMainThreadHandler == null) {
        sMainThreadHandler = thread.getHandler();
    }
    // 开启主线程消息循环
    Looper.loop();
    throw new RuntimeException("Main thread loop unexpectedly exited");
}
复制代码

到此,子进程和主线程创建完毕,接着就是各种初始化操作了,此处特别关注Application的启动过程,跟下 thread.attach()

// ① 获取AMS的代理对象
final IActivityManager mgr = ActivityManager.getService();
try {
    // ② 通过代理对象调用attachApplication()获得启动application的所需信息(进程相关数据)
    mgr.attachApplication(mAppThread, startSeq);
} catch (RemoteException ex) {
    throw ex.rethrowFromSystemServer();
}
复制代码

跟下:ActivityManagerService.attachApplication()

public final void attachApplication(IApplicationThread thread, long startSeq) {
    synchronized (this) {
        int callingPid = Binder.getCallingPid();
        final int callingUid = Binder.getCallingUid();
        final long origId = Binder.clearCallingIdentity();
        attachApplicationLocked(thread, callingPid, callingUid, startSeq);// 1
        Binder.restoreCallingIdentity(origId);
    }
}
复制代码

跟下:attachApplicationLocked()

 private final boolean attachApplicationLocked(IApplicationThread thread,
        int pid, int callingUid, long startSeq) {
    // 根据pid获取存储在AMS中,对应进程的相关信息
    ProcessRecord app;
    long startTime = SystemClock.uptimeMillis();
    if (pid != MY_PID && pid >= 0) {
        synchronized (mPidsSelfLocked) {
            app = mPidsSelfLocked.get(pid);
        }
    } else {
        app = null;
    }
    // IApplicationThread是ActivityThread的内部类,负责管理与AMS的通讯,
    // 此处是通知ActivityThread启动Application
    thread.bindApplication(processName, appInfo, providers, null, profilerInfo,
        null, null, null, testMode,
        mBinderTransactionTrackingEnabled, enableTrackAllocation,
        isRestrictedBackupMode || !normalMode, app.persistent,
        new Configuration(getGlobalConfiguration()), app.compat,
        getCommonServicesLocked(app.isolated),
        mCoreSettingsObserver.getCoreSettingsLocked(),
        buildSerial, isAutofillCompatEnabled);
     // ...
}
复制代码

跟下 bindApplication()

public final void bindApplication(String processName, ApplicationInfo appInfo,
    //...
    AppBindData data = new AppBindData();
    data.processName = processName;
    data.appInfo = appInfo;
    data.providers = providers;
    //...
    sendMessage(H.BIND_APPLICATION, data);
}
复制代码

初始化AppBindData实例完成一些初始化,然后发送一个 BIND_APPLICATION 的消息到消息队列中。跟下 handleMessage()

public void handleMessage(Message msg) {
    switch (msg.what) {
        case BIND_APPLICATION:
            Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "bindApplication");
            AppBindData data = (AppBindData)msg.obj;
            handleBindApplication(data);
            Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
            break;
复制代码

跟下 handleBindApplication(),核心代码如下:

private void handleBindApplication(AppBindData data) {
    // 将UI线程注册为运行时虚拟机
    VMRuntime.registerSensitiveThread();

    // 创建上下文对象
    final ContextImpl appContext = ContextImpl.createAppContext(this, data.info);
    updateLocaleListFromAppContext(appContext,
          mResourcesManager.getConfiguration().getLocales());

    // 创建Instrumentation实例,用于创建、启动Application,并跟踪Application的生命周期。
    try {
        final ClassLoader cl = instrContext.getClassLoader();
        mInstrumentation = (Instrumentation)
            cl.loadClass(data.instrumentationName.getClassName()).newInstance();
    } catch (Exception e) {
        throw new RuntimeException(
            "Unable to instantiate instrumentation "
            + data.instrumentationName + ": " + e.toString(), e);
    }

    // 创建Application对象
    Application app;
    app = data.info.makeApplication(data.restrictedBackupMode, null);

    // 调用Instrumentation的onCreate(),内部是空实现
    mInstrumentation.onCreate(data.instrumentationArgs);

    // 内部实际上调用的application的onCreate()
    mInstrumentation.callApplicationOnCreate(app);
复制代码

总结下列个流程图:

弄清楚APP启动创建进程的过程,接着来康康Xposed是怎么HOOK APP进程的。

0x8、Xposed如何Hook APP进程

① XposedInit.initForZygote()

回到上面Hook Zygote的 XposedInit.initForZygote(),跟下:

if (needsToCloseFilesForFork()) {
    XC_MethodHook callback = new XC_MethodHook() {
        @Override
        protected void beforeHookedMethod(MethodHookParam param) throws Throwable {
            XposedBridge.closeFilesBeforeForkNative();
        }

        @Override
        protected void afterHookedMethod(MethodHookParam param) throws Throwable {
            XposedBridge.reopenFilesAfterForkNative();
        }
    };

    Class<?> zygote = findClass("com.android.internal.os.Zygote", null);
    hookAllMethods(zygote, "nativeForkAndSpecialize", callback);
    hookAllMethods(zygote, "nativeForkSystemServer", callback);
}
复制代码

Hook com.android.internal.os.Zygote 类的 nativeForkAndSpecialize()nativeForkSystemServer() 方法,添加钩子回调,继续往下走:

// normal process initialization (for new Activity, Service, BroadcastReceiver etc.)
findAndHookMethod(ActivityThread.class, "handleBindApplication", "android.app.ActivityThread.AppBindData", new XC_MethodHook() {
	@Override
	protected void beforeHookedMethod(MethodHookParam param) throws Throwable {

	    // 获得activityThread、ApplicationInfo、ComponentName实例
		ActivityThread activityThread = (ActivityThread) param.thisObject;
		ApplicationInfo appInfo = (ApplicationInfo) getObjectField(param.args[0], "appInfo");
		String reportedPackageName = appInfo.packageName.equals("android") ? "system" : appInfo.packageName;
		SELinuxHelper.initForProcess(reportedPackageName);
		ComponentName instrumentationName = (ComponentName) getObjectField(param.args[0], "instrumentationName");

		// 判断ComponentName是否为null,null说明没有hook成功
		if (instrumentationName != null) {
			Log.w(TAG, "Instrumentation detected, disabling framework for " + reportedPackageName);
			XposedBridge.disableHooks = true;
			return;
		}
		CompatibilityInfo compatInfo = (CompatibilityInfo) getObjectField(param.args[0], "compatInfo");
		if (appInfo.sourceDir == null)
			return;

		setObjectField(activityThread, "mBoundApplication", param.args[0]);
		loadedPackagesInProcess.add(reportedPackageName);

		// 获得LoadedApk实例,设置资源目录
		LoadedApk loadedApk = activityThread.getPackageInfoNoCheck(appInfo, compatInfo);
		XResources.setPackageNameForResDir(appInfo.packageName, loadedApk.getResDir());

		// 初始化LoadPackageParam,塞packageName、processName、classloader 等
		XC_LoadPackage.LoadPackageParam lpparam = new XC_LoadPackage.LoadPackageParam(XposedBridge.sLoadedPackageCallbacks);
		lpparam.packageName = reportedPackageName;
		lpparam.processName = (String) getObjectField(param.args[0], "processName");
		lpparam.classLoader = loadedApk.getClassLoader();
		lpparam.appInfo = appInfo;
		lpparam.isFirstApplication = true;

		// 将lpparam参数传递到所有Xposed模块
		XC_LoadPackage.callAll(lpparam);
	}
});
复制代码

简单捋一捋这里逻辑:

  • ① Hook ActivityThreadhandleBindApplication(),参数类型为:**android.app.ActivityThread.AppBindData**在,这里有疑惑可以看回App启动创建进程部分代码;
  • param.args[0] 为上面的**AppBindData**参数,获取这个参数里的属性和对一些属性进行覆盖;
  • ③ 通过 activityThread 实例获得 loadedApk 实例,拿到**ClassLoader**,然后传递到所有Xposed模块;

还是比较简单的,在应用调用 Application.onCreate(),把ClassLoader传递到所有的Xposed模块。

② findAndHookMethod()

跟下 findMethodExact()

跟下:XposedBridge.hookMethod():

③ hookMethodNative()

此处讲解的是:libxposed_dalvik.cpp,libxposed_art.cpp 中实现较为复杂,暂且略过~

跟下:hookedMethodCallback()

跟下:methodXposedBridgeHandleHookedMethod

好吧,最终调用的是 XposedBridge 里的 handleHookedMethod()

④ handleHookedMethod()

这里就比较好理解了,就是循环按顺序依次将:beforeHookedMethod原方法afterHookMethod 调用一遍,而调用原方法调用的:XposedBridge_invokeOriginalMethodNative 如下:


0x9、总结

以上就是本节 从源码层面探索Xposed基本实现原理 的全部内容 ,以我目前的水平,深扒下去太难了...由衷地佩服作者 rovo89 大佬的Linux、Android系统功底,而且听说是业余时间写的,TQL吧!不过在探索过程中除了对Xposed的实现有所了解外,顺带过了Android系统的一些基础姿势(系统、Zygote和App进程的启动过程),受益良多!顺带总结此问题的面试八股文:

  • Xposed需要root权限,安装XposedInstaller获得root权限后,执行update-binary将app_process、Xposedbridge.jar、so库等刷入到系统私有目录中;
  • init进程解析执行init.rc,通过app_process启动Zygote进程,Zygote是所有APP进程的父进程;
  • Xposed的app_process把原先 ZygoteInit.main() 改为调用 XposedInit.main(),执行完一些Hook工作再调用原本启动的Zygote的方法;
  • 子进程fork时不仅会获得虚拟机实例拷贝,还会和Zygote共享Java运行时库,所以只需在Zygote注入一次XposedBridge.jar,即可实现全局注入;

0x?、加餐:如何检测Xposed

内容摘取自:《Android Hook技术防范漫谈》

Java层检测

通过PackageManager查看安装列表过滤

PackageManager packageManager = context.getPackageManager();
List applicationInfoList = packageManager.getInstalledApplications(PackageManager.GET_META_DATA);
for (ApplicationInfo applicationInfo: applicationInfoList) {
    if (applicationInfo.packageName.equals("de.robv.android.xposed.installer")) {
        // is Xposed TODO... }
    }
复制代码

没啥用,Hook下 PackageManager → getInstalledApplications() 不返回xposed包名即可,有些人自行编译的Xposed包名也不一定是这个。

自造异常读取堆栈

程序方法异常栈中会出现Xposed相关身影,自造异常try-catch,判断下日志信息是否有Xposed的调用方法:

try {
    throw new Exception("blah");
} catch(Exception e) {
    for (StackTraceElement stackTraceElement: e.getStackTrace()) {
        // stackTraceElement.getClassName() stackTraceElement.getMethodName() 是否存 在Xposed
    }
}
复制代码

检查关键字Java方法变成Native JNI方法

反射调用 Modifier.isNative(method.getModifiers()) 检验普通Java方法是否变成了Native JNI方法,是的话很有可能被Xposed Hook了,当然Xposed同样可以Hook此方法返回值来规避。

反射读取XposedHelper类字段

反射遍历XposedHelper类中的fieldCache、methodCache、constructorCache变量,读取HashMap缓存字段,如字段项的key中包含App中唯一或敏感方法等,即可认为有Xposed注入。

boolean methodCache = CheckHook(clsXposedHelper, "methodCache", keyWord);

private static boolean CheckHook(Object cls, String filedName, String str) {
    boolean result = false;
    String interName;
    Set keySet;
    try {
        Field filed = cls.getClass().getDeclaredField(filedName);
        filed.setAccessible(true);
        keySet = filed.get(cls)).keySet();
        if (!keySet.isEmpty()) {
            for (Object aKeySet: keySet) {
                interName = aKeySet.toString().toLowerCase();
                if (interName.contains("meituan") || interName.contains("dianping") ) {
                    result = true;
                    break;
                	}
                }
            }
		...
    return result;
}
复制代码

native层检测

Java层做和何种检测都可以hook对应API来绕过检测,Xposed一般Hook不了Native层,所以可以在Native层使用C来解析/proc/self/maps文件,搜检App自身加载的库中是否存在XposedBridge.jar、相关的Dex、Jar和So库等文件。

bool is_xposed()
{
   bool rel = false;
   FILE *fp = NULL;
   char* filepath = "/proc/self/maps";
   ...
   string xp_name = "XposedBridge.jar";
   fp = fopen(filepath,"r"))
   while (!feof(fp))
   {
       fgets(strLine,BUFFER_SIZE,fp);
       origin_str = strLine;
       str = trim(origin_str);
       if (contain(str,xp_name))
       {
           rel = true; //检测到Xposed模块
           break;
       }
   }
	...
}
复制代码

上述这种方法依旧可绕过,直接Hook File类,把它指向别的路径即可:XposedHider

另外,在Github上看到一个 XposedChecker 比较全的Xposed检测方案,JNI方案可以借鉴一波~


参考文献

分类:
Android
分类:
Android
收藏成功!
已添加到「」, 点击更改
