SCA Sentinel 分布式系统的流量防卫兵

Sentinel 介绍

Sentinel是⼀个⾯向云原⽣微服务的流量控制、熔断降级组件。替代Hystrix，针对问题：服务雪崩、服务降级、服务熔断、服务限流

hystrix

在之前的案例中，创建了两个微服务：服务消费者（⾃动投递微服务）—>调⽤服务提供者（简历微服务）

在调⽤⽅引⼊Hystrix—> 单独搞了⼀个Dashboard项⽬—>Turbine

1）⾃⼰搭建监控平台 dashboard

2）没有提供UI界⾯进⾏服务熔断、服务降级等配置（⽽是写代码，⼊侵了我们源程序环境）

Sentinel

基本特性
- 独⽴可部署，Dashboard/控制台组件
- 减少代码开发，通过UI界⾯配置即可完成细粒度控制（⾃动投递微服务）
Sentinel的组成
- 核⼼库：（Java 客户端）不依赖任何框架/库，能够运⾏于所有 Java 运⾏时环境，同时对 Dubbo / Spring Cloud 等框架也有较好的⽀持
- 控制台：（Dashboard）基于 Spring Boot 开发，打包后可以直接运⾏，不需要额外的 Tomcat 等应⽤容器。
Sentinel 具有以下特征
- 丰富的应⽤场景：Sentinel 承接了阿⾥巴巴近 10 年的双⼗⼀⼤促流量的核⼼场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填⾕、集群流量控制、实时熔断下游不可⽤应⽤等
- 完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接⼊应⽤的单台机器秒级数据，甚⾄ 500 台以下规模的集群的汇总运⾏情况。
- ⼴泛的开源⽣态：Sentinel 提供开箱即⽤的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo的整合。您只需要引⼊相应的依赖并进⾏简单的配置即可快速地接⼊ Sentinel。
- 完善的 SPI 扩展点：Sentinel 提供简单易⽤、完善的 SPI 扩展接⼝。您可以通过实现扩展接⼝来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

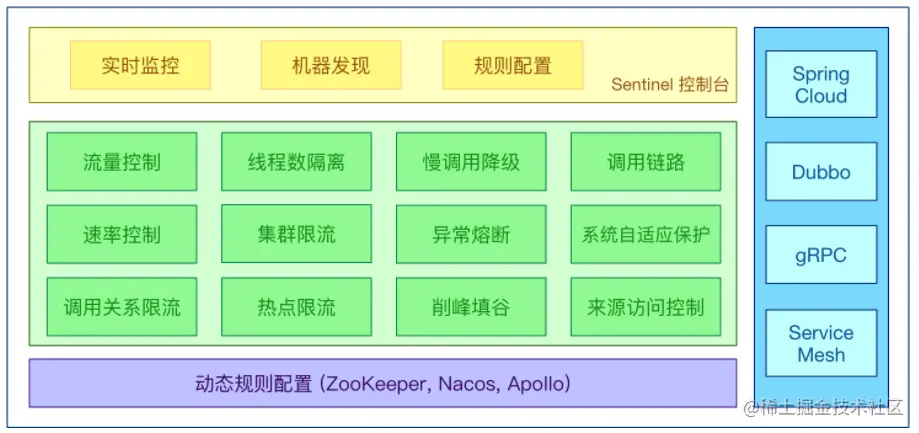

主要特性

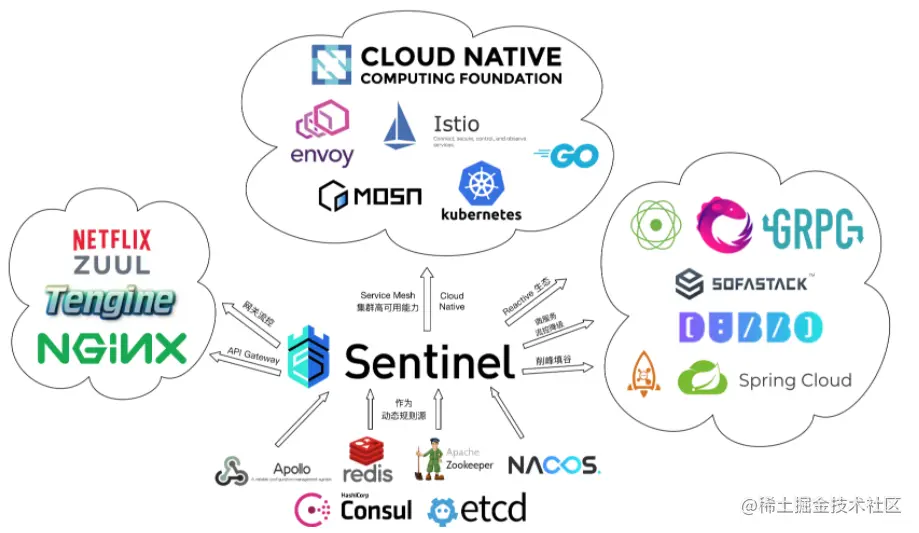

开源生态

Sentinel 部署

下载地址：github.com/alibaba/Sen… 我们使⽤v1.7.1

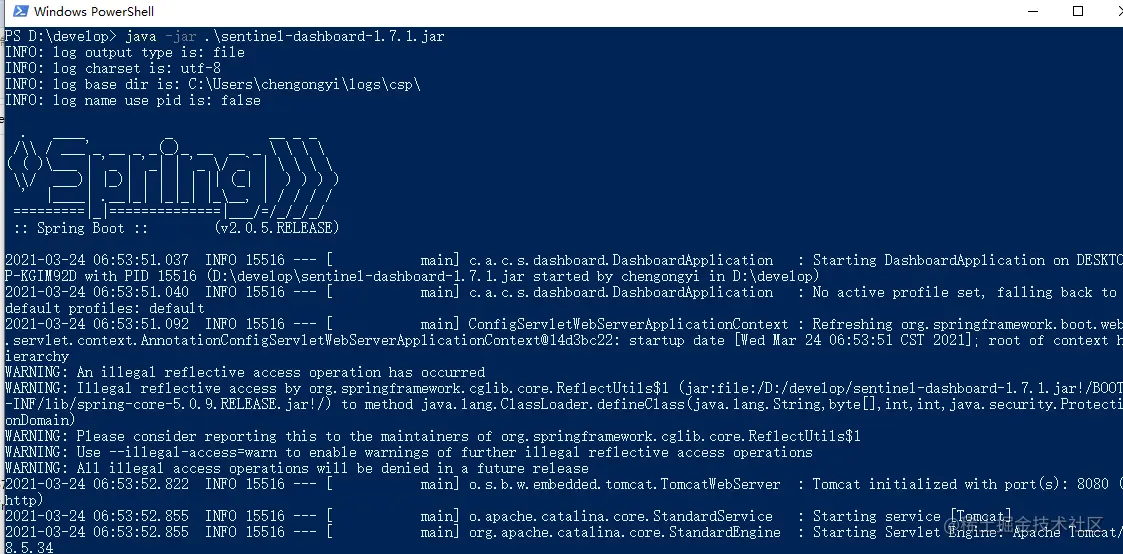

启动：java -jar sentinel-dashboard-1.7.1.jar &

⽤户名/密码：sentinel/sentinel

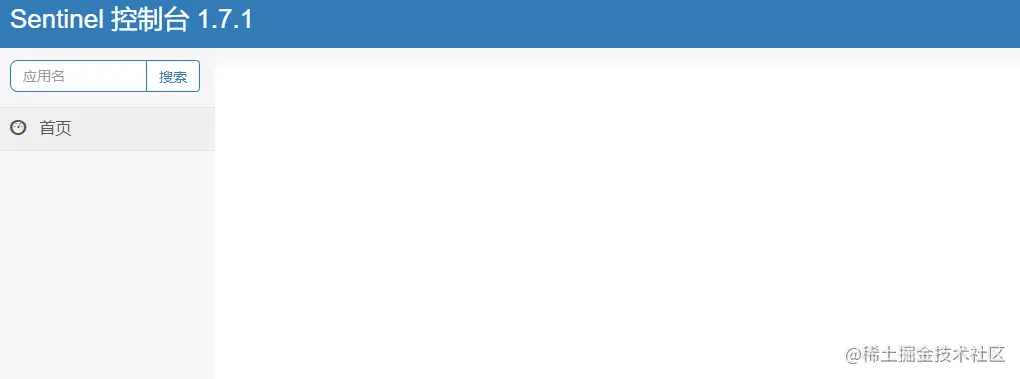

启动后打开网址：http://localhost:8080/

服务改造

在我们已有的业务场景中，“⾃动投递微服务”调⽤了“简历微服务”，我们在⾃动投递微服务进⾏的熔断降级等控制，那么接下来我们改造⾃动投递微服务，引⼊Sentinel核⼼包

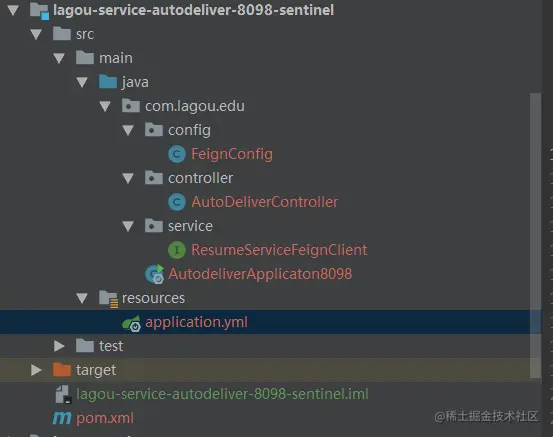

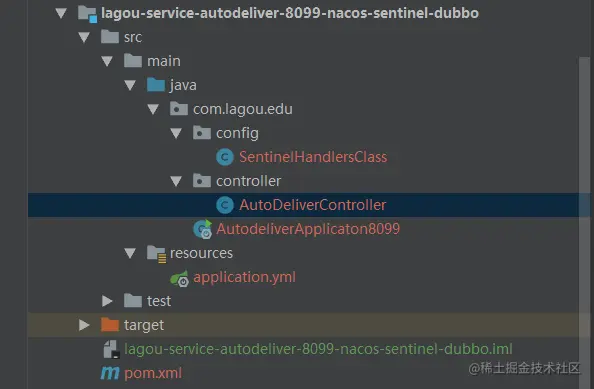

新创建一个项目
pom添加依赖

<!--sentinel 核心环境 依赖-->
<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

application.yml配置文件，重点添加sentinel的配置

server:
  port: 8098
spring:
  application:
    name: lagou-service-autodeliver
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848,127.0.0.1:8849,127.0.0.1:8850

    sentinel:
      transport:
        dashboard: 127.0.0.1:8080 # sentinel dashboard/console 地址
        port: 8719   #  sentinel会在该端口启动http server，那么这样的话，控制台定义的一些限流等规则才能发送传递过来，
        #如果8719端口被占用，那么会依次+1
      # Sentinel Nacos数据源配置，Nacos中的规则会自动同步到sentinel流控规则中

management:
  endpoints:
    web:
      exposure:
        include: "*"
  # 暴露健康接口的细节
  endpoint:
    health:
      show-details: always
#针对的被调用方微服务名称,不加就是全局生效
lagou-service-resume:
  ribbon:
    #请求连接超时时间
    ConnectTimeout: 2000
    #请求处理超时时间
    ##########################################Feign超时时长设置
    ReadTimeout: 3000
    #对所有操作都进行重试
    OkToRetryOnAllOperations: true
    ####根据如上配置，当访问到故障请求的时候，它会再尝试访问一次当前实例（次数由MaxAutoRetries配置），
    ####如果不行，就换一个实例进行访问，如果还不行，再换一次实例访问（更换次数由MaxAutoRetriesNextServer配置），
    ####如果依然不行，返回失败信息。
    MaxAutoRetries: 0 #对当前选中实例重试次数，不包括第一次调用
    MaxAutoRetriesNextServer: 0 #切换实例的重试次数
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RoundRobinRule #负载策略调整
logging:
  level:
    # Feign日志只会对日志级别为debug的做出响应
    com.lagou.edu.controller.service.ResumeServiceFeignClient: debug

启动一个简历微服务，启动一个简历投递微服务

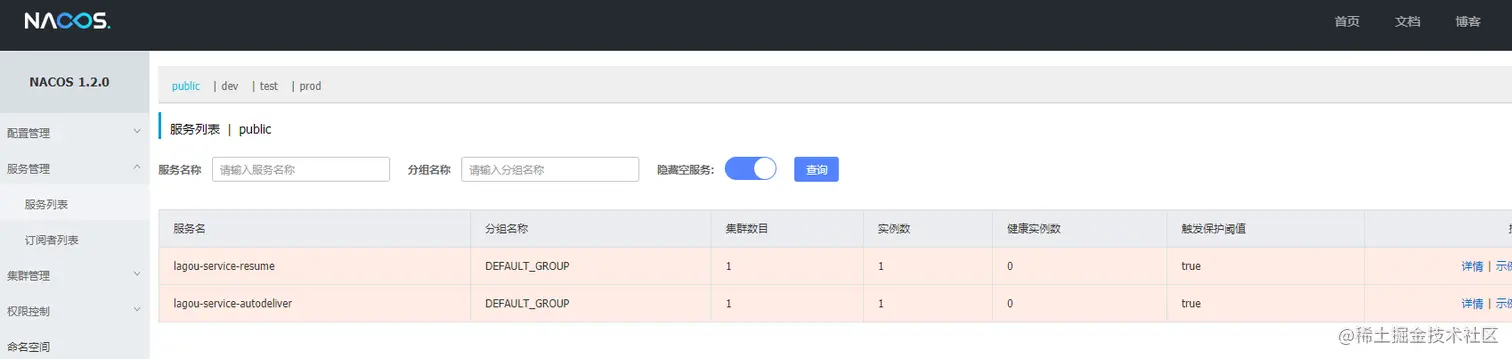

在nacos中，已经看到两个微服务已经上来了

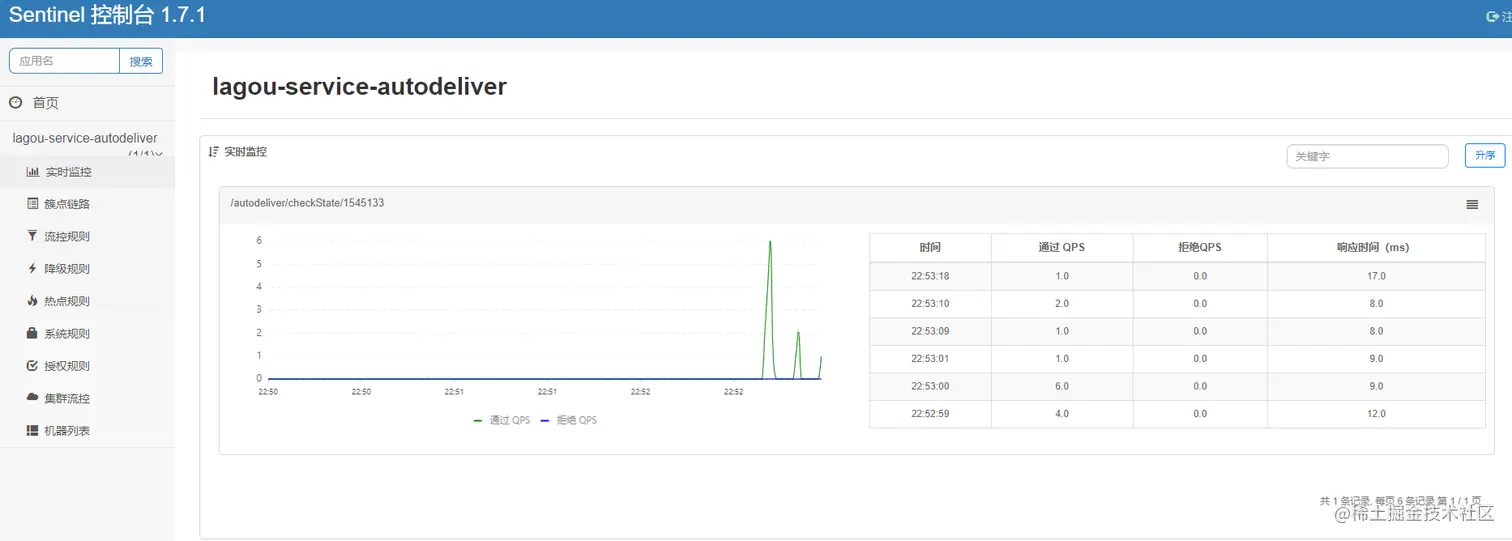

让简历投递微服务发起请求到简历微服务后，再来看看sentinel，已经发现有数据过来了

Sentinel 关键概念

资源它可以是 Java 应⽤程序中的任何内容，例如，由应⽤程序提供的服务，或由应⽤程序调⽤的其它应⽤提供的服务，甚⾄可以是⼀段代码。我们请求的API接⼝就是资源
规则围绕资源的实时状态设定的规则，可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整

Sentinel 流量规则模块

系统并发能⼒有限，⽐如系统A的QPS⽀持1个，如果太多请求过来，那么A就应该进⾏流量控制了，⽐如其他请求直接拒绝

我们打开“簇点链路” 标签，可以看到请求的资源

现在无论我每秒并发多少次的请求，系统都能去接收响应，如果流量洪峰一过来，就会把机器打卦，所以，我们可以针对这个资源进行限流配置

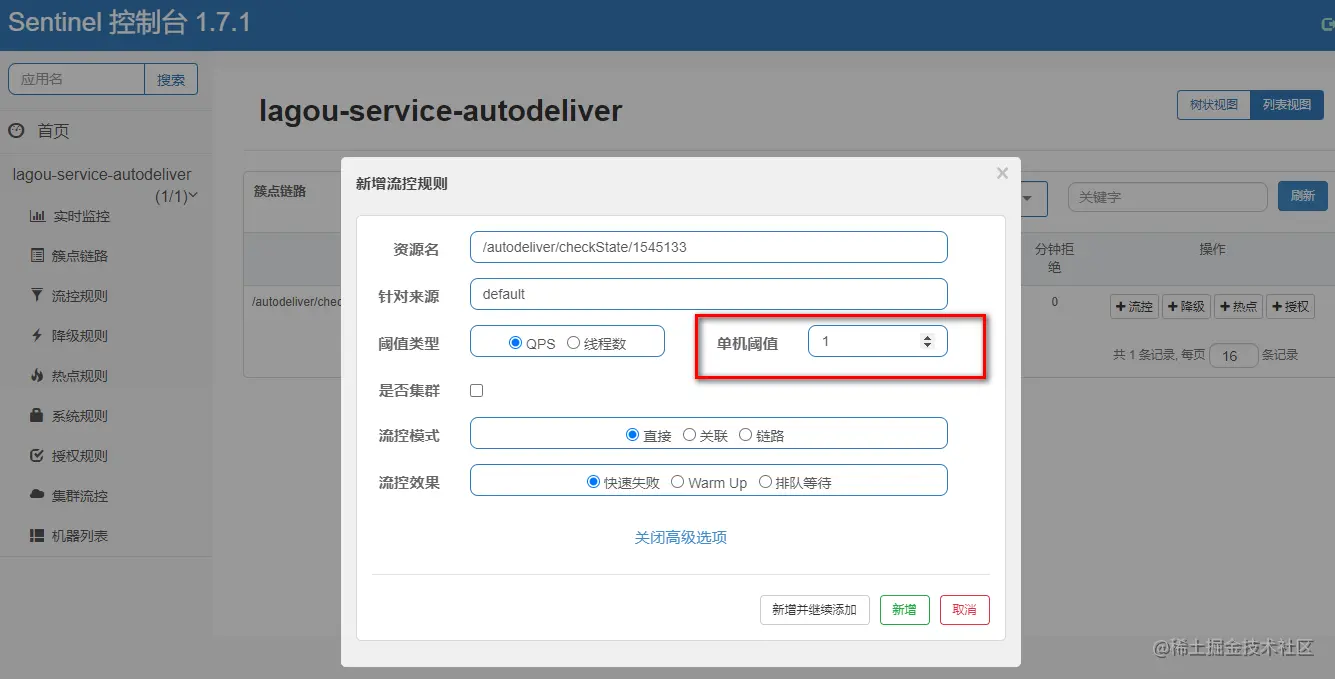

点击“流控”按钮，弹出新增框，这里解释一下“针对来源”一栏：因为发起请求的客户端有可能是浏览器，有可能是A服务，有可能是B服务，我们可以针对不同的调用来源进行配置，这里选择public表示不做限制，针对所有请求都要进行限流

流控方式之QPS,线程数 这里选择限制QPS，并且单机阈值设置为1，即一秒钟只能有一个请求，如果这里选择的是线程数，则代表着，一次性只能有一个线程在处理，如果当前线程没有处理完，则被限流

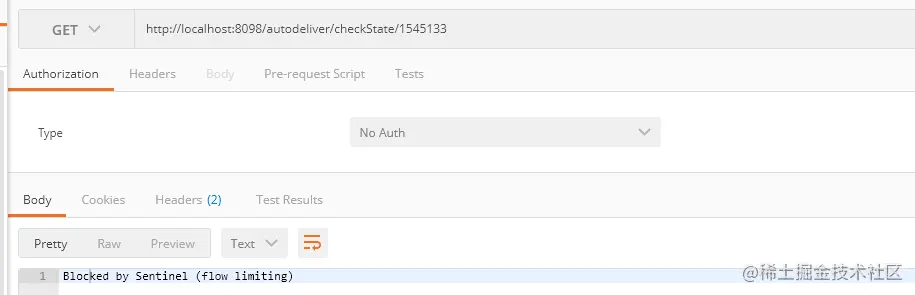

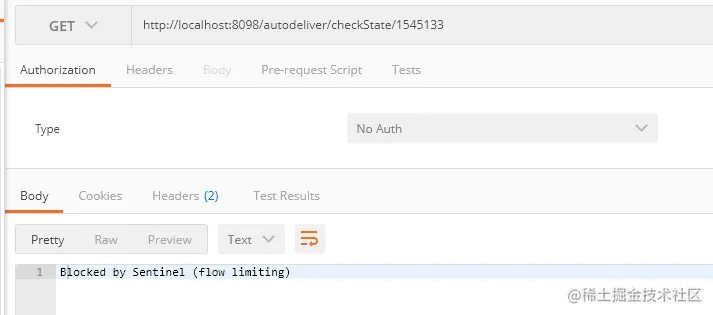

当我们在一秒内发起多次请求时，就会返回一个限流报错

流控效果之Warm up 当系统⻓期处于空闲的情况下，当流量突然增加时，直接把系统拉升到⾼⽔位可能瞬间把系统压垮，⽐如电商⽹站的秒杀模块。

通过 Warm Up 模式（预热模式），让通过的流量缓慢增加，经过设置的预热时间以后，到达系统处理请求速率的设定值。Warm Up 模式默认会从设置的 QPS 阈值的 1/3 开始慢慢往上增加⾄ QPS 设置值

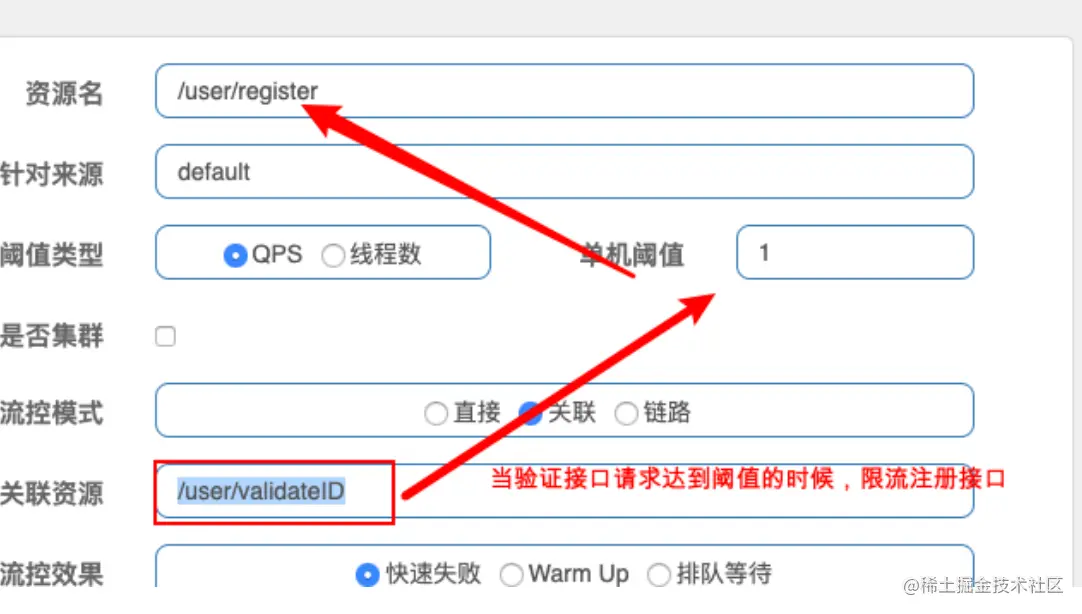

流控模式之关联限流 关联的资源调⽤达到阈值时候限流⾃⼰，⽐如⽤户注册接⼝，需要调⽤身份证校验接⼝（往往身份证校验接⼝），如果身份证校验接⼝请求达到阈值，使⽤关联，可以对⽤户注册接⼝进⾏限流。也就是说：当大量的验证接口被调用时，系统限制注册接口。

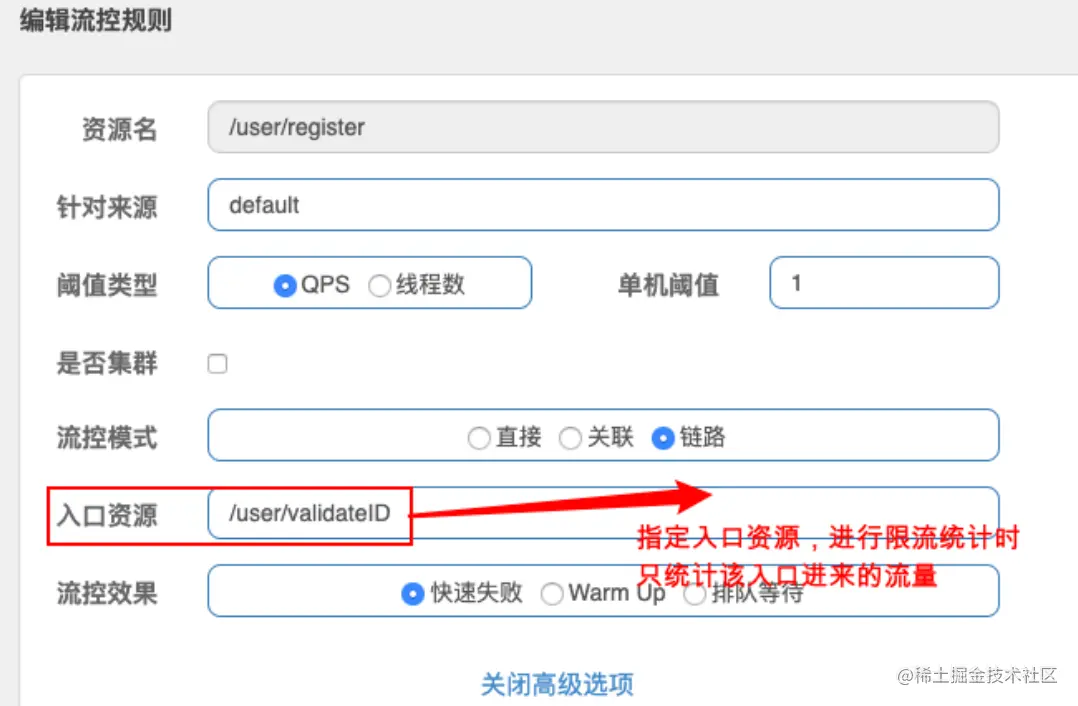

+流控模式之链路限流 链路指的是请求链路（调⽤链）

链路模式下会控制该资源所在的调⽤链路⼊⼝的流量。需要在规则中配置⼊⼝资源，即该调⽤链路⼊⼝的上下⽂名称。

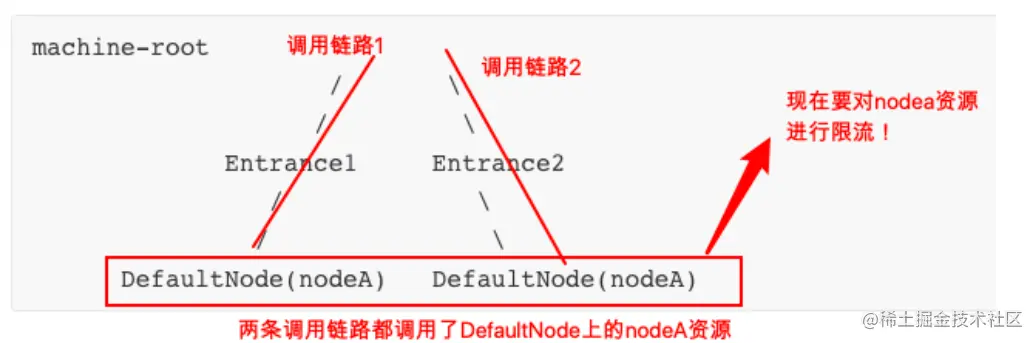

上图中来⾃⼊⼝ Entrance1 和 Entrance2 的请求都调⽤到了资源 NodeA ，Sentinel 允许只根据某个调⽤⼊⼝的统计信息对资源限流。⽐如链路模式下设置⼊⼝资源为 Entrance1 来表示只有从⼊⼝ Entrance1 的调⽤才会记录到 NodeA 的限流统计当中，⽽不关⼼经 Entrance2 到来的调⽤。

流控效果之排队等待 排队等待模式下会严格控制请求通过的间隔时间，即请求会匀速通过，允许部分请求排队等待，通常⽤于消息队列削峰填⾕等场景。需设置具体的超时时间，当计算的等待时间超过超时时间时请求就会被拒绝。

很多流量过来了，并不是直接拒绝请求，⽽是请求进⾏排队，⼀个⼀个匀速通过（处理），请求能等就等着被处理，不能等（等待时间>超时时间）就会被拒绝。

例如，QPS 配置为 5，则代表请求每 200 ms 才能通过⼀个，也就是一秒允许通过5个，多出的请求将排队等待通过。超时时间代表最⼤排队时间，超出最⼤排队时间的请求将会直接被拒绝。排队等待模式下，QPS 设置值不要超过 1000（请求间隔 1 ms），也就是一秒钟能通过的数量为1000。

Sentinel 降级规则模块

流控是对外部来的⼤流量进⾏控制，熔断降级的视⻆是对内部问题进⾏处理。Sentinel 降级会在调⽤链路中某个资源出现不稳定状态时（例如调⽤超时或异常⽐例升⾼），对这个资源的调⽤进⾏限制，让请求快速失败，避免影响到其它的资源⽽导致级联错误。当资源被降级后，在接下来的降级时间窗⼝之内，对该资源的调⽤都⾃动熔断.

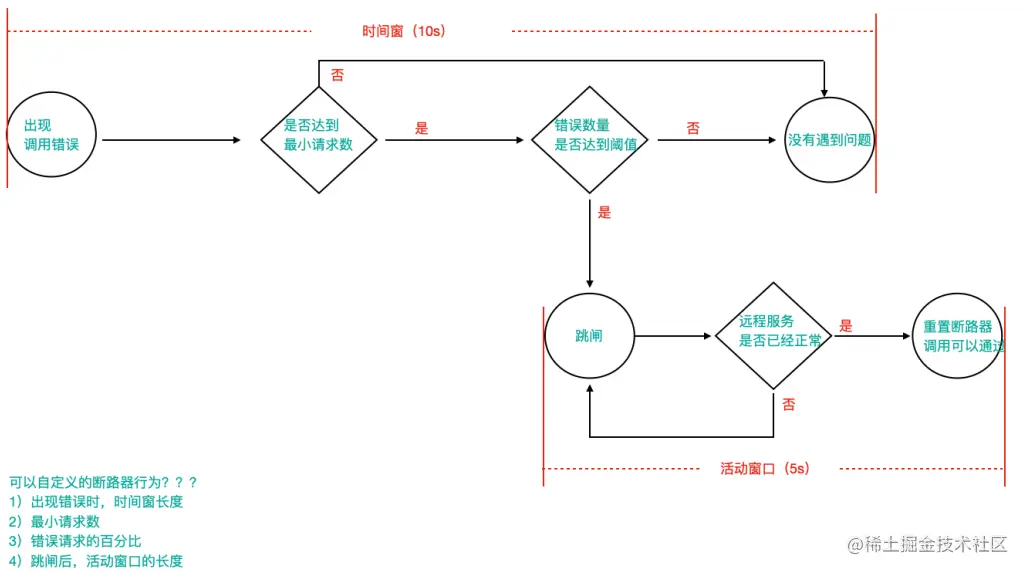

Sentinel不会像Hystrix那样放过⼀个请求尝试⾃我修复，就是明明确确按照时间窗⼝来，熔断触发后，时间窗⼝内拒绝请求，时间窗⼝后就恢复。

RT（平均响应时间）

当 1s 内持续进⼊ >=5 个请求，平均响应时间超过阈值（以 ms 为单位），那么在接下的时间窗⼝（以 s 为单位）之内，对这个⽅法的调⽤都会⾃动地熔断（抛出 DegradeException）。

注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置

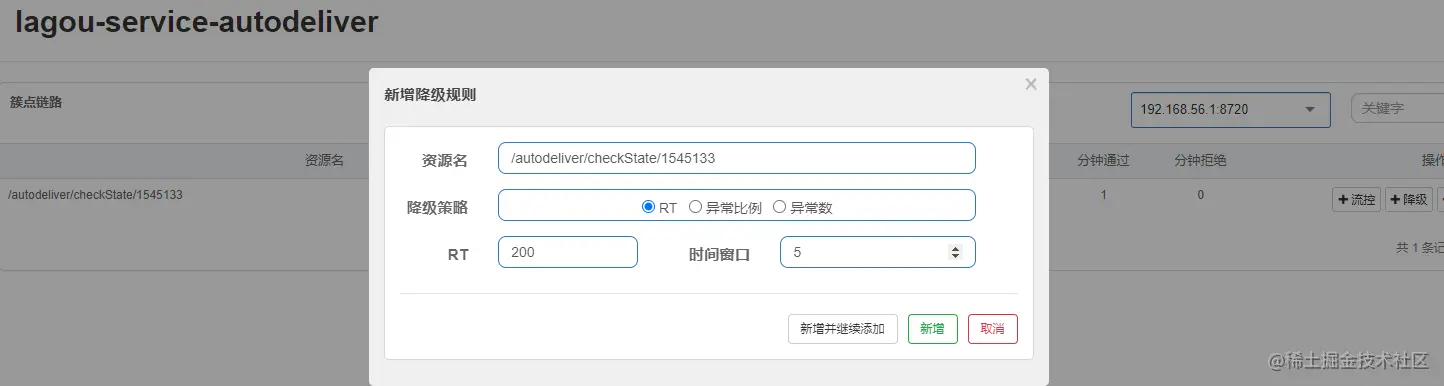

上图所示：RT平均响应时间为200毫秒，时间窗口为5秒，如果此接口在5秒内的平均响应时间大于5的话，那么在此5秒内，其他所有的请求都是直接熔断的

异常⽐例 当资源的每秒请求量 >= 5，并且每秒异常总数占通过量的⽐值超过阈值之后，资源进⼊降级状态，即在接下的时间窗⼝（以 s 为单位）之内，对这个⽅法的调⽤都会⾃动地返回。异常⽐率的阈值范围是 [0.0, 1.0] ，代表 0% - 100%。
异常数 当资源近 1 分钟的异常数⽬超过阈值之后会进⾏熔断。注意由于统计时间窗⼝是分钟级别的，若 timeWindow ⼩于 60s，则结束熔断状态后仍可能再进⼊熔断状态。时间窗⼝ >= 60s

Sentinel ⾃定义兜底逻辑

@SentinelResource注解类似于Hystrix中的@HystrixCommand注解

@SentinelResource注解中有两个属性需要我们进⾏区分

blockHandler属性⽤来指定不满⾜Sentinel规则的降级兜底⽅法
fallback属性⽤于指定Java运⾏时异常兜底⽅法

构建一个异常处理器类,注意兜底类中的⽅法为static静态⽅法

public class SentinelHandlersClass {

    // 整体要求和当时Hystrix一样，这里还需要在形参中添加BlockException参数，用于接收异常
    // 注意：方法是静态的
    public static Integer handleException(Long userId, BlockException blockException) {
        return -100;
    }

    //用来处理Java错误的兜底服务
    public static Integer handleError(Long userId) {
        return -500;
    }

}

在控制器方法中，使用@SentinelResource注解标记是一个sentinel服务降级处理器类

blockHandlerClass： sentinel服务降级处理器类
blockHandler：sentinel服务降级处理方法
fallbackClass：java错误回滚处理器类（同hystrix）
fallback：错误处理方法（同hystrix）

    @GetMapping("/checkState/{userId}")
    @SentinelResource(value = "findResumeOpenState",
            blockHandlerClass = SentinelHandlersClass.class, blockHandler = "handleException",
            fallbackClass = SentinelHandlersClass.class,fallback = "handleError")
    public Integer findResumeOpenState(@PathVariable Long userId){

        try {
            Thread.sleep(1000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        return client.findResumeOpenState(userId);
    }

基于 Nacos 实现 Sentinel 规则持久化

⽬前，Sentinel Dashboard中添加的规则数据存储在内存，微服务停掉规则数据就消失，在⽣产环境下不合适。我们可以将Sentinel规则数据持久化到Nacos配置中⼼，让微服务从Nacos获取规则数据

⾃动投递微服务的pom.xml中添加依赖

<!-- Sentinel⽀持采⽤ Nacos 作为规则配置数据源，引⼊该适配依赖 -->
<dependency>
 <groupId>com.alibaba.csp</groupId>
 <artifactId>sentinel-datasource-nacos</artifactId>
</dependency>

⾃动投递微服务的application.yml中配置Nacos数据源

server:
  port: 8098
spring:
  application:
    name: lagou-service-autodeliver
  cloud:
    nacos:
      discovery:
        server-addr: 127.0.0.1:8848,127.0.0.1:8849,127.0.0.1:8850

    sentinel:
      transport:
        dashboard: 127.0.0.1:8080 # sentinel dashboard/console 地址
        port: 8719   #  sentinel会在该端口启动http server，那么这样的话，控制台定义的一些限流等规则才能发送传递过来，
        #如果8719端口被占用，那么会依次+1
      # Sentinel Nacos数据源配置，Nacos中的规则会自动同步到sentinel流控规则中

      # Sentinel Nacos数据源配置，Nacos中的规则会自动同步到sentinel流控规则中
      datasource:
        # 自定义的流控规则数据源名称
        flow:
          nacos:
            server-addr: ${spring.cloud.nacos.discovery.server-addr}
            data-id: ${spring.application.name}-flow-rules
            groupId: DEFAULT_GROUP
            data-type: json
            rule-type: flow  # 类型来自RuleType类
        # 自定义的降级规则数据源名称
        degrade:
          nacos:
            server-addr: ${spring.cloud.nacos.discovery.server-addr}
            data-id: ${spring.application.name}-degrade-rules
            groupId: DEFAULT_GROUP
            data-type: json
            rule-type: degrade  # 类型来自RuleType类

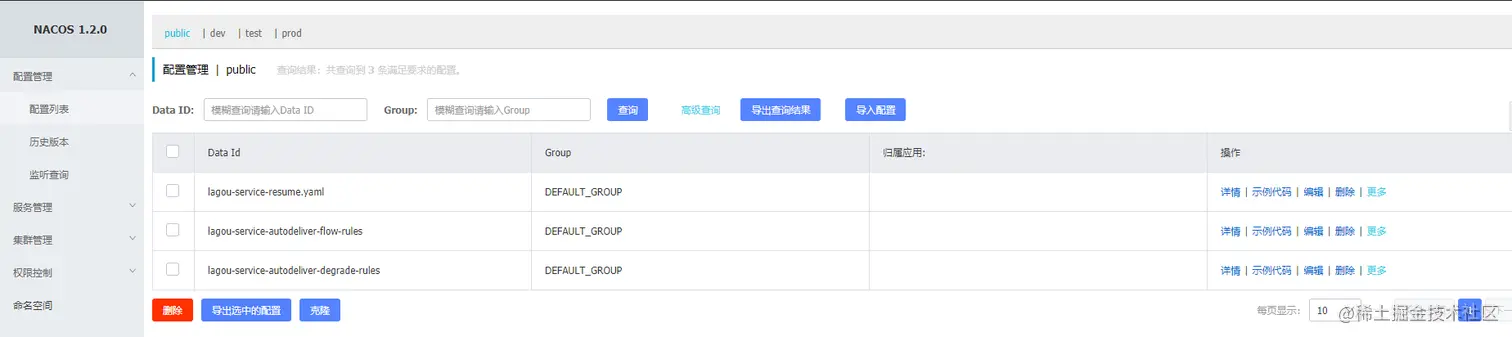

Nacos Server中添加对应规则配置集（public命名空间—>DEFAULT_GROUP中添加）
- resource：资源名称
- limitApp：来源应⽤
- grade：阈值类型 0 线程数 1 QPS
- count：单机阈值
- strategy：流控模式，0 直接 1 关联 2 链路
- controlBehavior：流控效果，0 快速失败 1 Warm Up 2 排队等待
- clusterMode：true/false 是否集群

流控规则配置集 lagou-service-autodeliver-flow-rules

[
     {
         "resource":"findResumeOpenState",
         "limitApp":"default",
         "grade":1,
         "count":1,
         "strategy":0,
         "controlBehavior":0,
         "clusterMode":false
     }
]

降级规则配置集 lagou-service-autodeliver-degrade-rules
- resource：资源名称
- grade：降级策略 0 RT 1 异常⽐例 2 异常数
- count：阈值
- timeWindow：时间窗

[
     {
         "resource":"findResumeOpenState",
         "grade":2,
         "count":1,
         "timeWindow":5
     }
]

注意点：
- 1）⼀个资源可以同时有多个限流规则和降级规则，所以配置集中是⼀个json数组

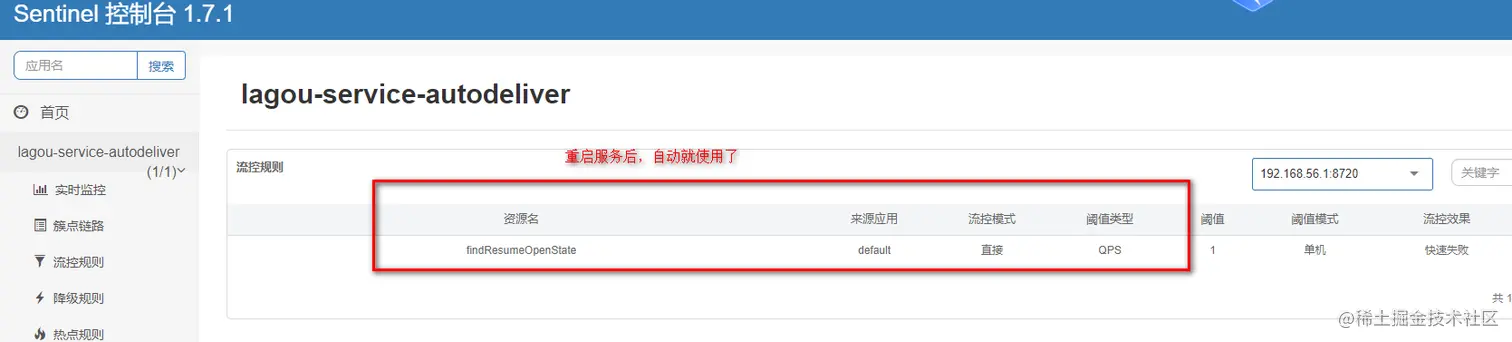

- 2）Sentinel控制台中修改规则，仅是内存中⽣效，不会修改Nacos中的配置值，重启后恢复原来的值； Nacos控制台中修改规则，不仅内存中⽣效，Nacos中持久化规则也⽣效，重启后规则依然保持

Nacos + Sentinel + Dubbo 三剑合璧

改造“⾃动投递微服务”和“简历微服务”，删除OpenFeign 和 Ribbon，使⽤DubboRPC 和 Dubbo LB

⾸先，需要删除或者注释掉⽗⼯程中的热部署依赖，如果不去除这个依赖，会导致dubbo项目起不来

<!--热部署-->
 <!--<dependency>
 <groupId>org.springframework.boot</groupId>
 <artifactId>spring-boot-devtools</artifactId>
 <optional>true</optional>
 </dependency>
-->

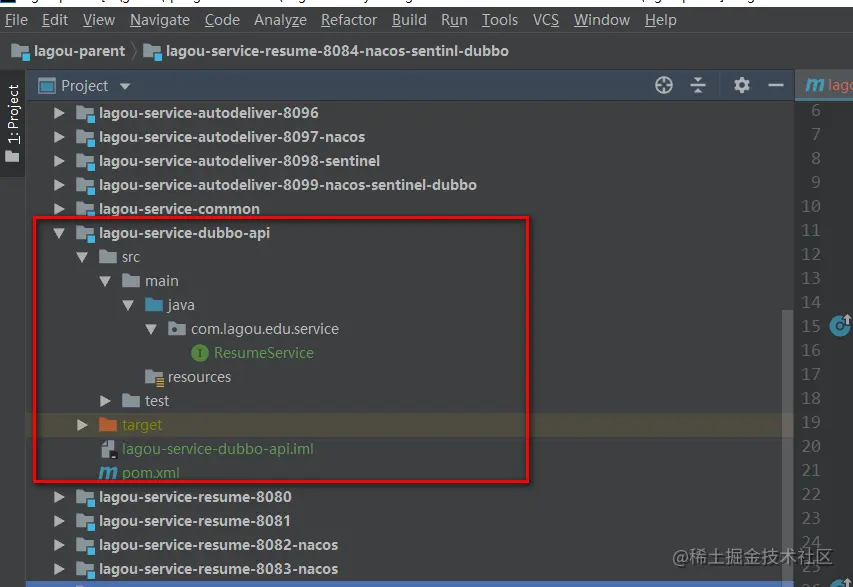

新建duboo spi接口项目

创建一个提取dubbo服务接⼝⼯程，lagou-service-dubbo-api

新建一个接口

package com.lagou.edu.service;
public interface ResumeService {
 Integer findDefaultResumeByUserId(Long userId);
}

服务提供者⼯程改造

0）新建一个简历微服务项目
1）pom⽂件添加spring cloud + dubbo整合的依赖，同时添加dubbo服务接⼝⼯程依赖

<!--spring cloud alibaba dubbo 依赖-->
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-dubbo</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba.csp</groupId>
        <artifactId>sentinel-apache-dubbo-adapter</artifactId>
    </dependency>
    <!--dubbo 服务接⼝依赖-->
    <dependency>
        <groupId>com.lagou.edu</groupId>
        <artifactId>lagou-service-dubbo-api</artifactId>
        <version>1.0-SNAPSHOT</version>
    </dependency>

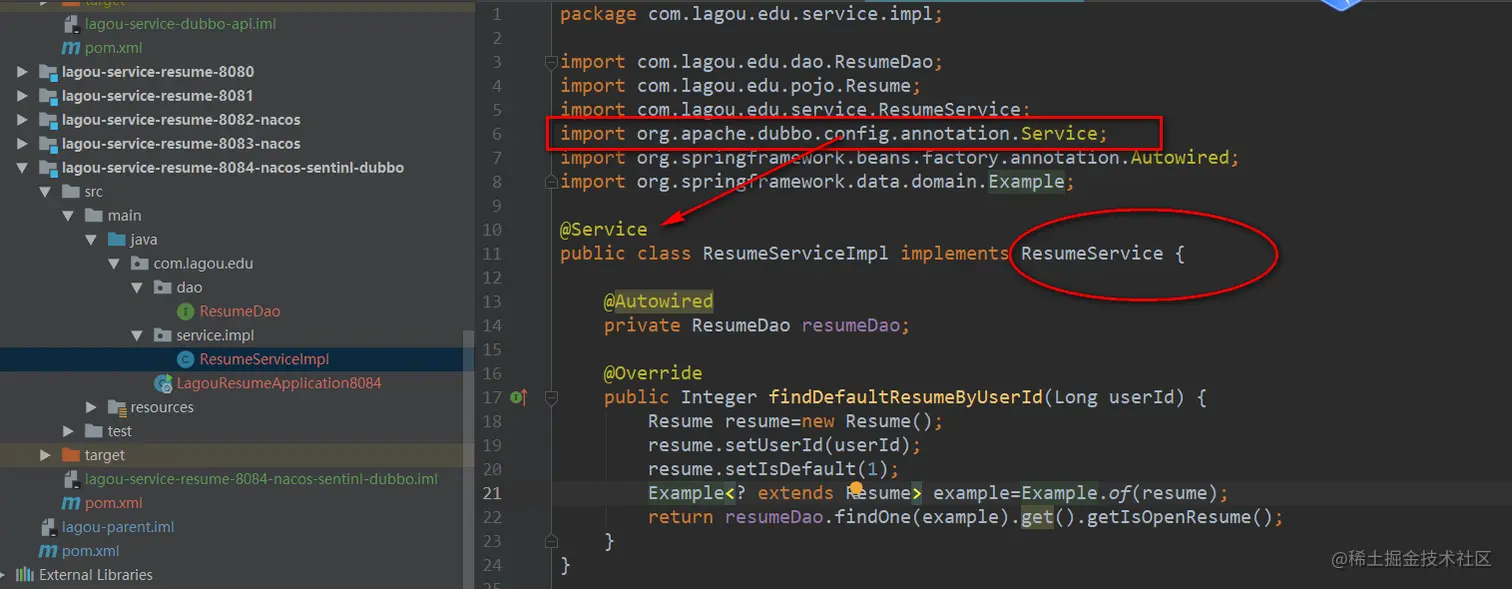

2）删除原有ResumeService接⼝，引⼊dubbo服务接⼝⼯程中的ResumeService接⼝，适当调整代码，在service的实现类上添加dubbo的@Service注解

3）application.yml或者bootstrap.yml配置⽂件中添加dubbo配置

dubbo:
  scan:
    # dubbo 服务扫描基准包
    base-packages: com.lagou.edu.service.impl
  protocol:
    # dubbo 协议
    name: dubbo
    # dubbo 协议端口（ -1 表示自增端口，从 20880 开始）
    port: -1
    host: 127.0.0.1
  registry:
    # 挂载到 Spring Cloud 的注册中心
    address: spring-cloud://localhost

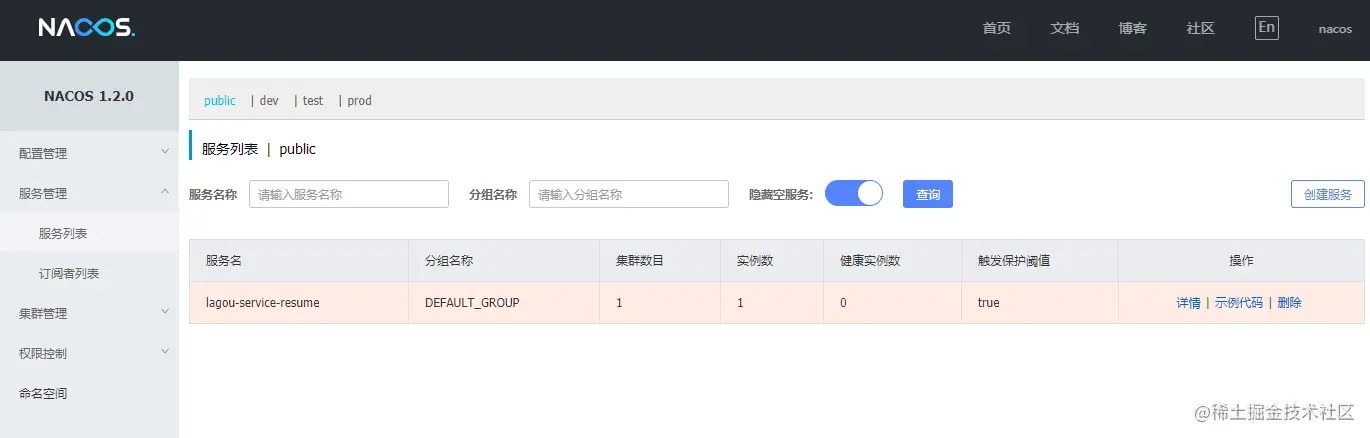

运行简历微服务后，查看nacos

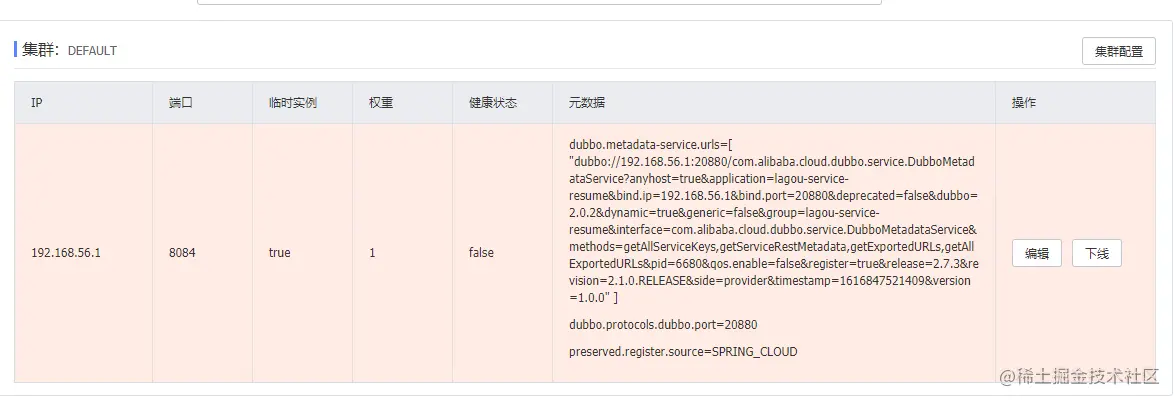

查看详情，可以看到这个简历微服务是通过dubbo提供的

服务消费者⼯程改造

接下来改造服务消费者⼯程—>⾃动投递微服务

pom.xml中删除OpenFeign相关内容
application.yml配置⽂件中删除和Feign、Ribbon相关的内容；代码中删除Feign客户端内容；
pom.xml添加内容和服务提供者⼀样
application.yml配置⽂件中添加dubbo相关内容,订阅服务

dubbo:
  registry:
    # 挂载到 Spring Cloud 注册中心
    address: spring-cloud://localhost
  cloud:
    # 订阅服务提供方的应用列表，订阅多个服务提供者使用 "," 连接
    subscribed-services: lagou-service-resume

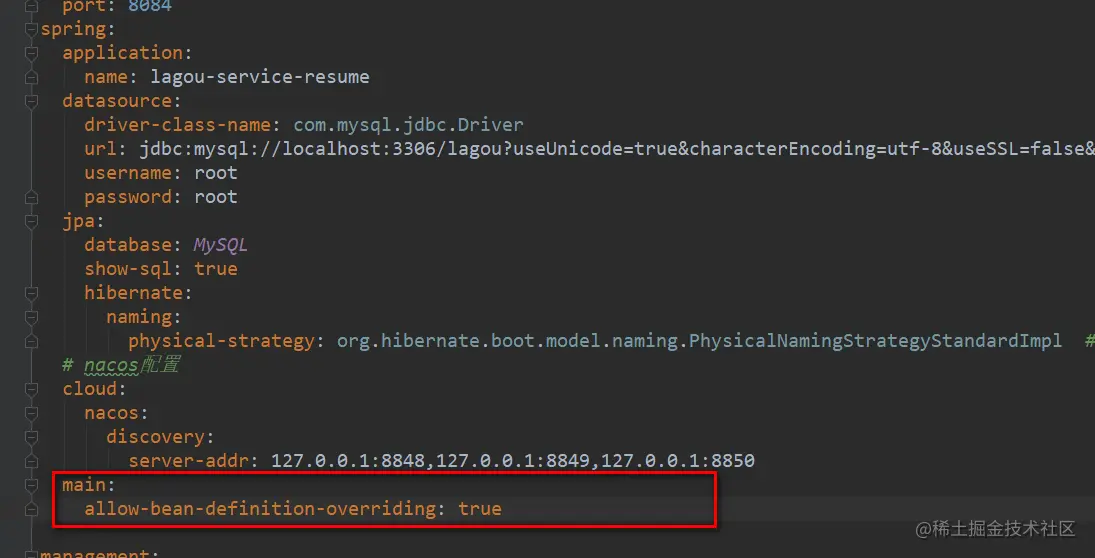

同样，也配置下spring.main.allow-bean-definition-overriding=true

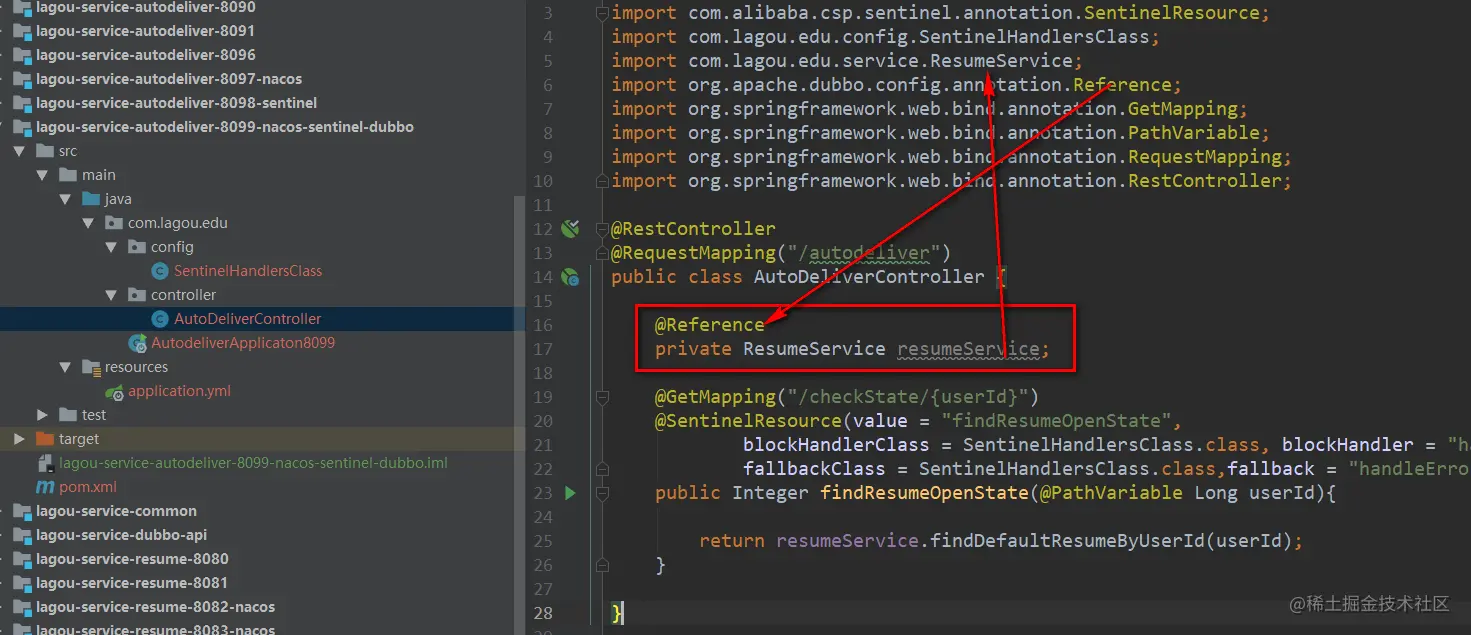

Controller代码改造，其他不变

引用SPI的服务，使用Dubbo的Reference注解

运⾏发布之后，同样会发现Nacos控制台已经有了服务注册信息

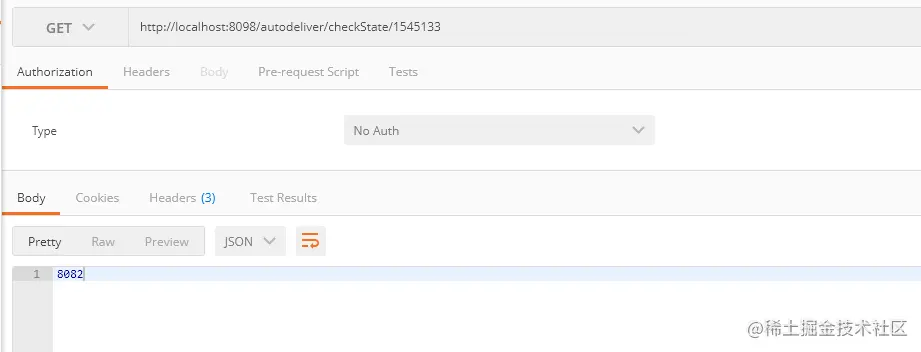

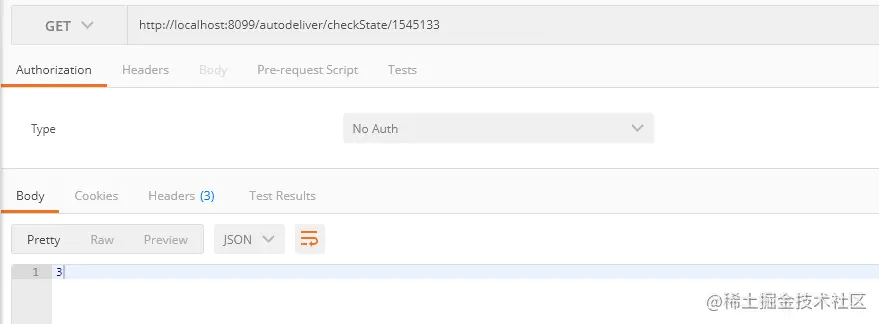

测试：http://localhost:8099/autodeliver/checkState/1545132

正常返回

流控限制
