Android 源码 启动 SystemServer 流程分析

SystemServer 启动是在 Zygote startSystemServer 方法中启动的。在 init.zygote32.rc（和运行平台相关）配置了 zygote service 传递的参数是 “–start-system-server” ，经过 app_main.cpp 中 main 方法做了一道中转变为了 “start-system-server”，如此 startSystemServer 标志就赋值为 true，最后就会调用 startSystemServer 来启动 SystemServer。

frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

public class ZygoteInit {
    ......
    public static void main(String argv[]) {
        try {
            ......
            boolean startSystemServer = false;
            ......
            for (int i = 1; i < argv.length; i++) {
                if ("start-system-server".equals(argv[i])) {
                    startSystemServer = true;
                } else if (argv[i].startsWith(ABI_LIST_ARG)) {
                    ......
                } else if (argv[i].startsWith(SOCKET_NAME_ARG)) {
                    ......
                } else {
                    throw new RuntimeException("Unknown command line argument: " + argv[i]);
                }
            }

            ......

            if (startSystemServer) {
                // 启动 SystemServer
                startSystemServer(abiList, socketName);
            }

            ......
        } catch (MethodAndArgsCaller caller) {
            caller.run();
        } catch (RuntimeException ex) {
            Log.e(TAG, "Zygote died with exception", ex);
            closeServerSocket();
            throw ex;
        }
    }
    ......
}

接下来转入 startSystemServer 函数。它的作用是准备参数并为系统服务器（SystemServer）进程派生。

frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

public class ZygoteInit {
    ......
    private static boolean startSystemServer(String abiList, String socketName)
            throws MethodAndArgsCaller, RuntimeException {
        long capabilities = posixCapabilitiesAsBits(
            OsConstants.CAP_BLOCK_SUSPEND,
            OsConstants.CAP_KILL,
            OsConstants.CAP_NET_ADMIN,
            OsConstants.CAP_NET_BIND_SERVICE,
            OsConstants.CAP_NET_BROADCAST,
            OsConstants.CAP_NET_RAW,
            OsConstants.CAP_SYS_MODULE,
            OsConstants.CAP_SYS_NICE,
            OsConstants.CAP_SYS_RESOURCE,
            OsConstants.CAP_SYS_TIME,
            OsConstants.CAP_SYS_TTY_CONFIG
        );
        /* 硬编码的命令行以启动系统服务器 */
        String args[] = {
            "--setuid=1000",
            "--setgid=1000",
            "--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,1009,1010,1018,1021,1032,3001,3002,3003,3006,3007",
            "--capabilities=" + capabilities + "," + capabilities,
            "--nice-name=system_server",
            "--runtime-args",
            "com.android.server.SystemServer",
        };
        ZygoteConnection.Arguments parsedArgs = null;

        int pid;

        try {
            // 解析参数
            parsedArgs = new ZygoteConnection.Arguments(args);
            ZygoteConnection.applyDebuggerSystemProperty(parsedArgs);
            ZygoteConnection.applyInvokeWithSystemProperty(parsedArgs);

            /* 请求派生系统服务器进程 */
            pid = Zygote.forkSystemServer(
                    parsedArgs.uid, parsedArgs.gid,
                    parsedArgs.gids,
                    parsedArgs.debugFlags,
                    null,
                    parsedArgs.permittedCapabilities,
                    parsedArgs.effectiveCapabilities);
        } catch (IllegalArgumentException ex) {
            throw new RuntimeException(ex);
        }

        /* 子进程相关处理 */
        if (pid == 0) {
            if (hasSecondZygote(abiList)) {
                waitForSecondaryZygote(socketName);
            }

            handleSystemServerProcess(parsedArgs);
        }

        return true;
    }
    ......
}

forkSystemServer 是启动系统服务器进程的特殊方法，它通过调用 nativeForkSystemServer JNI 方法完成启动系统服务器进程。

frameworks/base/core/java/com/android/internal/os/Zygote.java

public final class Zygote {
    ......
    public static int forkSystemServer(int uid, int gid, int[] gids, int debugFlags,
            int[][] rlimits, long permittedCapabilities, long effectiveCapabilities) {
        VM_HOOKS.preFork();
        int pid = nativeForkSystemServer(
                uid, gid, gids, debugFlags, rlimits, permittedCapabilities, effectiveCapabilities);
        // Enable tracing as soon as we enter the system_server.
        if (pid == 0) {
            Trace.setTracingEnabled(true);
        }
        VM_HOOKS.postForkCommon();
        return pid;
    }
    ......
}

nativeForkSystemServer 方法中调用了 ForkAndSpecializeCommon 完成 fork 动作。

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

static jint com_android_internal_os_Zygote_nativeForkSystemServer(
        JNIEnv* env, jclass, uid_t uid, gid_t gid, jintArray gids,
        jint debug_flags, jobjectArray rlimits, jlong permittedCapabilities,
        jlong effectiveCapabilities) {
  pid_t pid = ForkAndSpecializeCommon(env, uid, gid, gids,
                                      debug_flags, rlimits,
                                      permittedCapabilities, effectiveCapabilities,
                                      MOUNT_EXTERNAL_DEFAULT, NULL, NULL, true, NULL,
                                      NULL, NULL);
  if (pid > 0) {
      // zygote 进程检查子进程（SystemServer）是否已死亡
      ALOGI("System server process %d has been created", pid);
      gSystemServerPid = pid;
      // 有一个很小的窗口，表明系统服务器进程已崩溃，但由于我们尚未发布其 pid，它没有引起注意。
      // 因此，我们在这里重新检查只是为了确保一切都很好。
      int status;
      if (waitpid(pid, &status, WNOHANG) == pid) {
          ALOGE("System server process %d has died. Restarting Zygote!", pid);
          RuntimeAbort(env);
      }
  }
  return pid;
}

ForkAndSpecializeCommon 调用了 fork 系统调用创建子进程（SystemServer）。

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

static pid_t ForkAndSpecializeCommon(JNIEnv* env, uid_t uid, gid_t gid, jintArray javaGids,
                                     jint debug_flags, jobjectArray javaRlimits,
                                     jlong permittedCapabilities, jlong effectiveCapabilities,
                                     jint mount_external,
                                     jstring java_se_info, jstring java_se_name,
                                     bool is_system_server, jintArray fdsToClose,
                                     jstring instructionSet, jstring dataDir) {
  ......
  pid_t pid = fork();
  ......
}

返回到 ZygoteInit startSystemServer 方法，接着会调用 handleSystemServerProcess 方法开始处理 SystemServer 进程。

frameworks/base/core/java/com/android/internal/os/ZygoteInit.java

public class ZygoteInit {
    ......
    private static void handleSystemServerProcess(
            ZygoteConnection.Arguments parsedArgs)
            throws ZygoteInit.MethodAndArgsCaller {

        closeServerSocket();

        // 将umask设置为0077，以便新文件和目录将默认为仅所有者权限。
        Os.umask(S_IRWXG | S_IRWXO);

        if (parsedArgs.niceName != null) {
            Process.setArgV0(parsedArgs.niceName);
        }

        final String systemServerClasspath = Os.getenv("SYSTEMSERVERCLASSPATH");
        if (systemServerClasspath != null) {
            performSystemServerDexOpt(systemServerClasspath);
        }

        if (parsedArgs.invokeWith != null) {
            ......
        } else {
            ClassLoader cl = null;
            if (systemServerClasspath != null) {
                cl = new PathClassLoader(systemServerClasspath, ClassLoader.getSystemClassLoader());
                Thread.currentThread().setContextClassLoader(cl);
            }

            /*
             * 将其余参数传递给 SystemServer。
             */
            RuntimeInit.zygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs, cl);
        }

        /* should never reach here */
    }
    ......
}

RuntimeInit 类中 zygoteInit 方法最终会调用 applicationInit 运行 SystemServer 静态 main 方法。RuntimeInit 类中 zygoteInit 方法调用流程具体可参见《Android AOSP 6.0.1 Process start 流程分析（二）》。

SystemServer main 方法代码非常简单，其内部新建 SystemServer 对象，并调用 run 方法。

frameworks/base/services/java/com/android/server/SystemServer.java

public final class SystemServer {
    ......
    public static void main(String[] args) {
        new SystemServer().run();
    }
    ......
}

SystemServer run 方法启动了一系列我们熟悉的系统级 Service ，比如 ActivityManagerService、PowerManagerService 等。

frameworks/base/services/java/com/android/server/SystemServer.java

public final class SystemServer {
    ......
    private void run() {
        // 系统时钟为 1970 年之前； 设置为 1970 年。
        if (System.currentTimeMillis() < EARLIEST_SUPPORTED_TIME) {
            Slog.w(TAG, "System clock is before 1970; setting to 1970.");
            SystemClock.setCurrentTimeMillis(EARLIEST_SUPPORTED_TIME);
        }

        ......

        // 清理内存增长限制
        VMRuntime.getRuntime().clearGrowthLimit();

        // 系统服务器必须一直运行，因此需要在内存使用方面尽可能地提高效率。
        VMRuntime.getRuntime().setTargetHeapUtilization(0.8f);

        // 一些设备依赖于运行时指纹生成，因此请确保在进一步启动之前已定义它。
        Build.ensureFingerprintProperty();

        // 在系统服务器内，访问环境路径而不显式指定用户是错误的。
        Environment.setUserRequired(true);

        // 确保对系统的 binder 调用始终以前台优先级运行。
        BinderInternal.disableBackgroundScheduling(true);

        // 准备主 looper
        android.os.Process.setThreadPriority(
                android.os.Process.THREAD_PRIORITY_FOREGROUND);
        android.os.Process.setCanSelfBackground(false);
        Looper.prepareMainLooper();

        // 初始化 native 服务
        System.loadLibrary("android_servers");

        // 检查上次尝试关机是否失败，这个调用可能不返回
        performPendingShutdown();

        // 初始化系统上下文
        createSystemContext();

        // 创建 system service manager
        mSystemServiceManager = new SystemServiceManager(mSystemContext);
        LocalServices.addService(SystemServiceManager.class, mSystemServiceManager);

        // 启动服务
        try {
            startBootstrapServices();
            startCoreServices();
            startOtherServices();
        } catch (Throwable ex) {
            Slog.e("System", "******************************************");
            Slog.e("System", "************ Failure starting system services", ex);
            throw ex;
        }

        // For debug builds, log event loop stalls to dropbox for analysis.
        if (StrictMode.conditionallyEnableDebugLogging()) {
            Slog.i(TAG, "Enabled StrictMode for system server main thread.");
        }

        // 永远循环
        Looper.loop();
        throw new RuntimeException("Main thread loop unexpectedly exited");
    }
    ......
}

接下来我们看看 startBootstrapServices 启动了那些服务？

frameworks/base/services/java/com/android/server/SystemServer.java

public final class SystemServer {
    ......
    private void startBootstrapServices() {
        // 等待安装完成启动，以便它有机会创建具有适当权限的关键目录，
        // 例如 /data/user。 在初始化其他服务之前，需要完成此操作。
        Installer installer = mSystemServiceManager.startService(Installer.class);

        // ActivityManagerService 启动
        mActivityManagerService = mSystemServiceManager.startService(
                ActivityManagerService.Lifecycle.class).getService();
        mActivityManagerService.setSystemServiceManager(mSystemServiceManager);
        mActivityManagerService.setInstaller(installer);

        // PowerManagerService 启动
        mPowerManagerService = mSystemServiceManager.startService(PowerManagerService.class);

        // 现在已经启动了 ActivityManagerService，让 ActivityManagerService 初始化电源管理功能。
        mActivityManagerService.initPowerManagement();

        // 管理 LED 和显示屏背光，因此我们需要它来启动显示屏。
        mSystemServiceManager.startService(LightsService.class);

        // PackageManagerService 启动之前，需要 DisplayManagerService 提供显示指标。
        mDisplayManagerService = mSystemServiceManager.startService(DisplayManagerService.class);

        // 在初始化 PackageManagerService 之前，需要使用默认显示。
        mSystemServiceManager.startBootPhase(SystemService.PHASE_WAIT_FOR_DEFAULT_DISPLAY);

        // 如果我们正在加密设备，则仅运行“核心”应用程序。
        String cryptState = SystemProperties.get("vold.decrypt");
        if (ENCRYPTING_STATE.equals(cryptState)) {
            Slog.w(TAG, "Detected encryption in progress - only parsing core apps");
            mOnlyCore = true;
        } else if (ENCRYPTED_STATE.equals(cryptState)) {
            Slog.w(TAG, "Device encrypted - only parsing core apps");
            mOnlyCore = true;
        }

        // 启动 PackageManagerService
        Slog.i(TAG, "Package Manager");
        mPackageManagerService = PackageManagerService.main(mSystemContext, installer,
                mFactoryTestMode != FactoryTest.FACTORY_TEST_OFF, mOnlyCore);
        mFirstBoot = mPackageManagerService.isFirstBoot();
        mPackageManager = mSystemContext.getPackageManager();

        Slog.i(TAG, "User Service");
        // 添加 UserManagerService
        ServiceManager.addService(Context.USER_SERVICE, UserManagerService.getInstance());

        // 初始化用于缓存程序包中资源的属性缓存。
        AttributeCache.init(mSystemContext);

        // 为系统进程设置 Application 实例并开始使用。
        mActivityManagerService.setSystemProcess();

        // 传感器服务需要访问程序包管理器服务，应用程序操作服务和权限服务，因此我们在它们之后启动它。
        startSensorService();
    }
    ......
}

再来看 startCoreServices 启动了哪些服务？

frameworks/base/services/java/com/android/server/SystemServer.java

public final class SystemServer {
    ......
    private void startCoreServices() {
        // 跟踪电池电量。需要 LightService。启动 BatteryService
        mSystemServiceManager.startService(BatteryService.class);

        // 跟踪应用程序使用情况统计信息，启动 UsageStatsService
        mSystemServiceManager.startService(UsageStatsService.class);
        mActivityManagerService.setUsageStatsManager(
                LocalServices.getService(UsageStatsManagerInternal.class));
        // 在 UsageStatsService 可用之后进行更新，这是在 PerformBootDexOpt 之前需要的。
        mPackageManagerService.getUsageStatsIfNoPackageUsageInfo();

        // 跟踪可更新的WebView是否处于就绪状态，并监视更新安装。启动 WebViewUpdateService
        mSystemServiceManager.startService(WebViewUpdateService.class);
    }
    ......
}

startOtherServices 启动了剩余的一些必须的服务。完成了所有的系统服务启动！

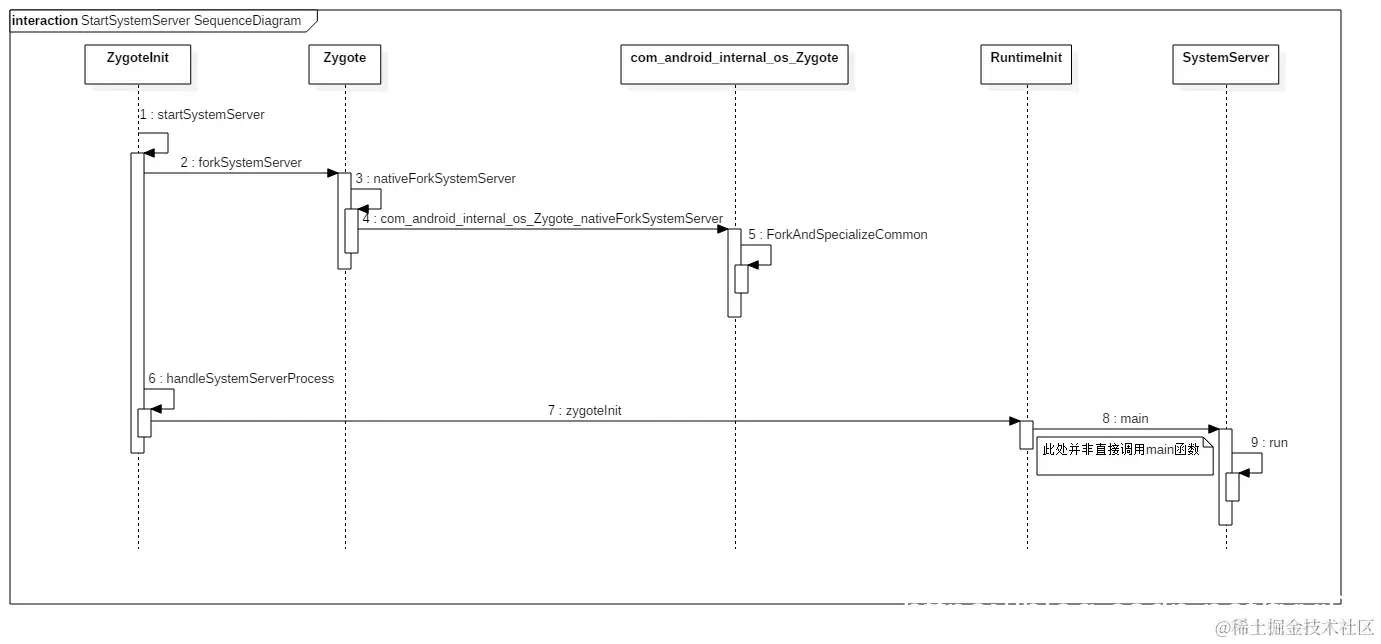

下面是时序图。
