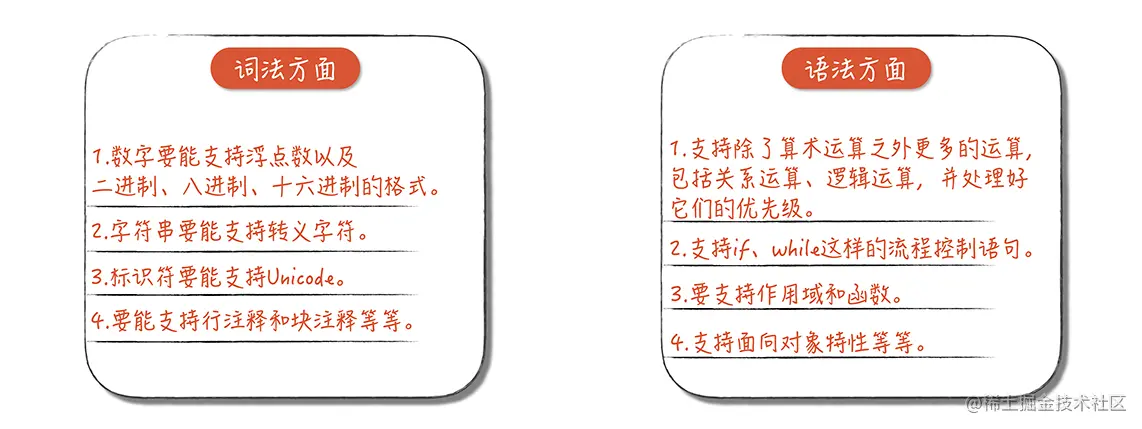

前面几篇讲解了词法分析和语法分析，在例子中提到的词法和语法规则也是高度简化的。虽然这些内容便于理解原理，也能实现一个简单的原型，在实际应用中却远远不够。实际应用中，一个完善的编译程序还要在词法方面以及语法方面实现很多工作，如下图可以直观地看一下。 image.png

如果让编译程序实现上面这么多工作，完全手写效率会有点儿低，我们可以借助现有的工具。编译器前端工具有很多，比如 Lex（以及 GNU 的版本 Flex）、Yacc（以及 GNU 的版本 Bison）、JavaCC 等等。选择 Antlr 主要有两方面原因：

  • 第一个原因是 Antlr 能支持更广泛的目标语言，包括 Java、C#、JavaScript、Python、Go、C++、Swift。无论你用上面哪种语言，都可以用它生成词法和语法分析的功能。
  • 第二个原因是 Antlr 的语法更加简单。它能把类似左递归的一些常见难点在工具中解决，对提升工作效率有很大的帮助。

初识 Antlr

Antlr 是一个开源的工具，支持根据规则文件生成词法分析器和语法分析器，它自身是用 Java 实现的。

可以下载 Antlr语法规则库到本地，方便查看。

可以下载 Antlr 工具，并根据说明做好配置。同时，你还需要配置好机器上的 Java 环境（可以在Oracle 官网找到最新版本的 JDK）。

对于Mac电脑为例：

$ cd /usr/local/lib
$ sudo curl -O https://www.antlr.org/download/antlr-4.9.2-complete.jar

// vim .bash_profile 增加如下内容

$ export CLASSPATH=".:/usr/local/lib/antlr-4.9.2-complete.jar:$CLASSPATH"
$ alias antlr4='java -jar /usr/local/lib/antlr-4.9.2-complete.jar'
$ alias grun='java org.antlr.v4.gui.TestRig'

$ source .bash_profile

用 Antlr 生成词法分析器

Antlr 通过解析规则文件来生成编译器。规则文件以.g4 结尾，词法规则和语法规则可以放在同一个文件里。不过为了清晰起见，我们还是把它们分成两个文件，先用一个文件编写词法规则。

先做一个简单的练习,创建一个 Hello.g4 文件，用于保存词法规则，然后把之前用过的一些词法规则写进去。

 lexer grammar Hello;  //lexer 关键字意味着这是一个词法规则文件，名称是 Hello，要与文件名相同

// 关键字
If :               'if';
Int :              'int';

// 字面量
IntLiteral:        [0-9]+;
StringLiteral:      '"' .*? '"' ;  // 字符串字面量

// 操作符
AssignmentOP:       '=' ;
RelationalOP:       '>'|'>='|'<' |'<=' ;
Star:               '*';
Plus:               '+';
Sharp:              '#';
SemiColon:          ';';
Dot:                '.';
Comm:               ',';
LeftBracket :       '[';
RightBracket:       ']';
LeftBrace:          '{';
RightBrace:         '}';
LeftParen:          '(';
RightParen:         ')';

// 标识符
Id :                [a-zA-Z_] ([a-zA-Z_] | [0-9])*;

// 空白字符，抛弃
Whitespace:         [ \t]+ -> skip;
Newline:            ( '\r' '\n'?|'\n')-> skip;

每个词法规则都是大写字母开头，这是 Antlr 对词法规则的约定。而语法规则是以小写字母开头的。其中，每个规则都是用我们已经了解的正则表达式编写的。

接下来，我们来编译词法规则，在终端中输入命令：

antlr4 Hello.g4

这个命令是让 Antlr 编译规则文件，并生成 Hello.java 文件和其他两个辅助文件。你可以打开看一看文件里面的内容。接着，我用下面的命令编译 Hello.java：

javac *.java

结果会生成 Hello.class 文件，这就是我们生成的词法分析器。接下来，我们来写个脚本文件，让生成的词法分析器解析一下：

int age = 45;
if (age >= 17+8+20){
  printf("Hello old man!");
}

我们将上面的脚本存成 hello.play 文件，然后在终端输入下面的命令：

grun Hello tokens -tokens hello.play

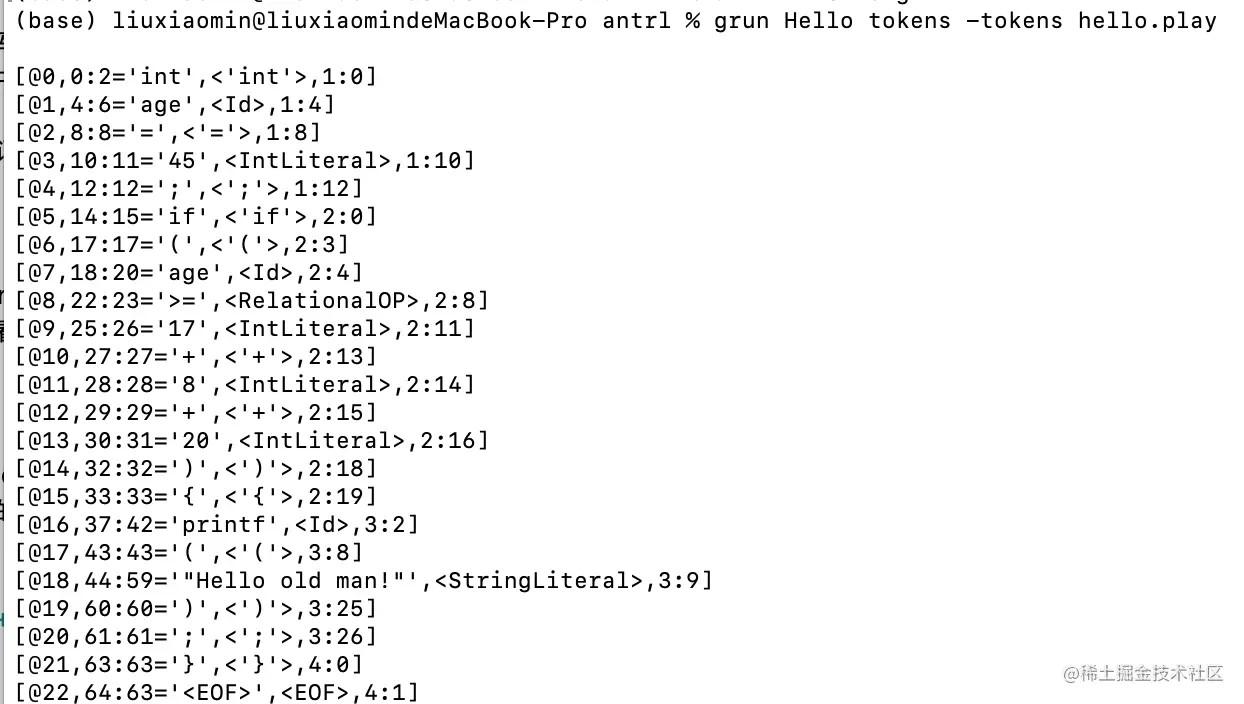

grun 命令实际上是调用了我们刚才生成的词法分析器，即 Hello 类，打印出对 hello.play 词法分析的结果： 截屏2021-03-28 下午1.05.41.png

从结果中看到，我们的词法分析器把每个 Token 都识别了，还记录了它们在代码中的位置、文本值、类别。上面这些都是 Token 的属性。

以第二行 [@1, 4:6=‘age’,< Id >,1:4] 为例，其中 @1 是 Token 的流水编号，表明这是 1 号 Token；4:6 是 Token 在字符流中的开始和结束位置；age 是文本值，Id 是其 Token 类别；最后的 1:4 表示这个 Token 在源代码中位于第 1 行、第 4 列。

先看看我们之前写的字符串字面量的规则：

StringLiteral:      '"' .*? '"' ;  // 字符串字面量

我们的版本相当简化，就是在双引号可以包含任何字符。可这在实际中不大好用，因为连转义功能都没有提供。我们对于一些不可见的字符，比如回车，要提供转义功能，如“\n”。同时，如果字符串里本身有双引号的话，也要将它转义，如“\”。Unicode 也要转义。最后，转义字符本身也需要转义，如“\”。

下面这一段内容是 Java 语言中的字符串字面量的完整规则。你可以看一下文稿，这个规则就很细致了，把各种转义的情况都考虑进去了：

STRING_LITERAL:     '"' (~["\\\r\n] | EscapeSequence)* '"';

fragment EscapeSequence
    : '\\' [btnfr"'\\]
    | '\\' ([0-3]? [0-7])? [0-7]
    | '\\' 'u'+ HexDigit HexDigit HexDigit HexDigit
    ;

fragment HexDigit
    : [0-9a-fA-F]
    ;

在这个规则文件中，fragment 指的是一个语法片段，是为了让规则定义更清晰。它本身并不生成 Token，只有 StringLiteral 规则才会生成 Token。

当然了，除了字符串字面量，数字字面量、标识符的规则也可以定义得更严密

词法规则中对 Token 归类的问题

在前面练习的规则文件中，我们把 >=、>、< 都归类为关系运算符，算作同一类 Token，而 +、* 等都单独作为另一类 Token。那么，哪些可以归并成一类，哪些又是需要单独列出的呢？

其实，这主要取决于语法的需要。也就是在语法规则文件里，是否可以出现在同一条规则里。它们在语法层面上没有区别，只是在语义层面上有区别。比如，加法和减法虽然是不同的运算，但它们可以同时出现在同一条语法规则中，它们在运算时的特性完全一致，包括优先级和结合性，乘法和除法可以同时出现在乘法规则中。你把加号和减号合并成一类，把乘号和除号合并成一类是可以的。把这 4 个运算符每个都单独作为一类，也是可以的。但是，不能把加号和乘号作为同一类，因为它们在算术运算中的优先级不同，肯定出现在不同的语法规则中。

我们再来回顾一下在“编译原理实战一：如何用JS实现一个词法分析器？”里做词法分析时遇到的一个问题。当时，我们分析了词法冲突的问题，即标识符和关键字的规则是有重叠的。Antlr 是怎么解决这个问题的呢？很简单，它引入了优先级的概念。在 Antlr 的规则文件中，越是前面声明的规则，优先级越高。所以，我们把关键字的规则放在 ID 的规则前面。算法在执行的时候，会首先检查是否为关键字，然后才会检查是否为 ID，也就是标识符。

这跟我们当时构造有限自动机做词法分析是一样的。那时，我们先判断是不是关键字，如果不是关键字，才识别为标识符。而在 Antlr 里，仅仅通过声明的顺序就解决了这个问题，省了很多事儿啊！

Antlr 生成语法分析器

现在已经知道如何用 Antlr 做一个词法分析器，还知道可以借鉴成熟的规则文件，让自己的词法规则文件变得更完善、更专业。接下来，试着用 Antlr 生成一个语法分析器，替代之前手写的语法分析器吧！

这一次的文件名叫做 PlayScript.g4。PlayScript 是为我们的脚本语言起的名称，文件开头是这样的：

grammar PlayScript;
import CommonLexer;   // 导入词法定义

/* 下面的内容加到所生成的 Java 源文件的头部，如包名称，import 语句等。*/
@header {
package antlrtest;
}

然后把之前做过的语法定义放进去。Antlr 内部有自动处理左递归的机制，你可以放心大胆地把语法规则写成下面的样子：

expression
    :   assignmentExpression
    |   expression ',' assignmentExpression
    ;

assignmentExpression
    :   additiveExpression
    |   Identifier assignmentOperator additiveExpression
    ;

assignmentOperator
    :   '='
    |   '*='
    |	'/='
    |   '%='
    |   '+='
    |   '-='
    ;

additiveExpression
    :   multiplicativeExpression
    |   additiveExpression '+' multiplicativeExpression
    |   additiveExpression '-' multiplicativeExpression
    ;

multiplicativeExpression
    :   primaryExpression
    |   multiplicativeExpression '*' primaryExpression
    |   multiplicativeExpression '/' primaryExpression
    |   multiplicativeExpression '%' primaryExpression
    ;

你可能会问：“既然用 Antlr 可以不管左递归问题，那之前为什么要费力气解决它呢？”那是因为当你遇到某些问题却没有现成工具时，还是要用纯手工的方法去解决问题。而且，有的工具可能没有这么智能，你需要写出符合这个工具的规则文件，比如说不能有左递归的语法规则。还是那句话：懂得基础原理，会让你站得更高。 截屏2021-03-28 下午3.05.33.png

我们继续运行下面的命令，生成语法分析器：

antlr4 PlayScript.g4
javac antrl_grammer/*.java

然后测试一下生成的语法分析器：

grun antrl_grammer.PlayScript expression -gui

这个命令的意思是：测试 PlayScript 这个类的 expression 方法，也就是解析表达式的方法，结果用图形化界面显示。

我们在控制台界面中输入下面的内容

age + 10 * 2  + 10
^D

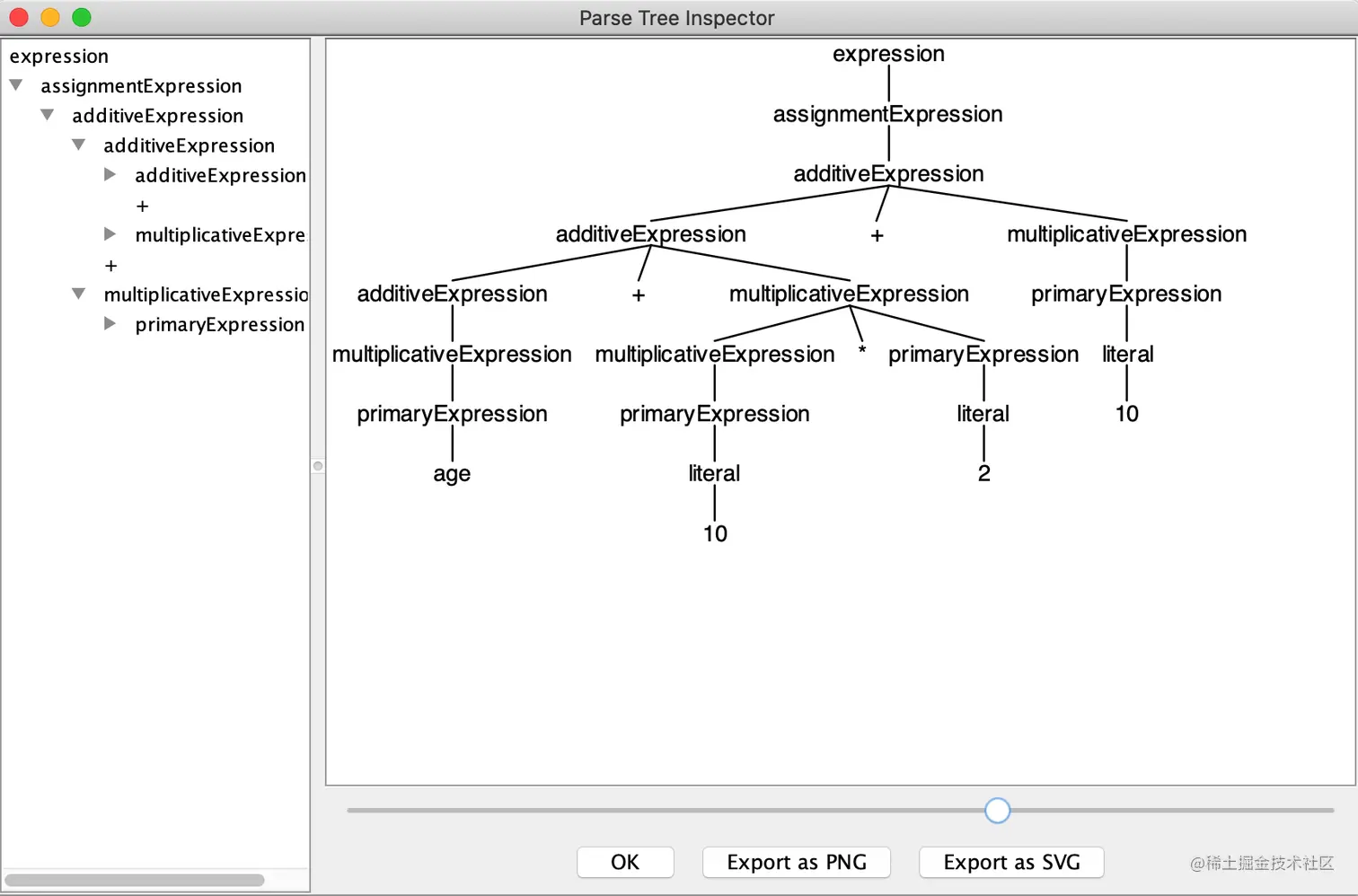

其中 ^D 是按下 Ctl 键的同时按下 D，相当于在终端输入一个 EOF 字符，即文件结束符号（Windows 操作系统要使用 ^Z）。当然，你也可以提前把这些语句放到文件中，把文件名作为命令参数。之后，语法分析器会分析这些语法，并弹出一个窗口来显示 AST：

看得出来，AST 完全正确，优先级和结合性也都没错。所以，Antlr 生成的语法分析器还是很靠谱的。以后，你专注写语法规则就行了，可以把精力放在语言的设计和应用上。

源码地址 antrl_grammer

课程内容参考自 极客时间 编译原理课程。
