JVM内存模型

废话不多说，给你上个图，想必你一定觉得眼熟吧


类装载子系统：将.class字节码文件加载到内存中
字节码执行引擎：JVM的核心组成之一，用于执行字节码里面的那些指令
程序计数器：主要存储的是当前线程所执行的字节码的行号，主要用作程序控制流的指示器、分支、循环、跳转、异常处理、线程恢复等基础功能
栈：用于执行Java方法
本地方法栈：用于本地方法
堆：用于存放对象实例
方法区：用于存放已被虚拟机加载的类型信息、常量、静态变量等数据
直接内存：这一块不属于JVM内存模型中的一块，是本机直接内存，受到本机总内存大小以及处理器寻址空间限制

其中，程序计数器、栈、本地方法栈都是线程私有的，堆和方法区是各线程共享的

栈

从上面我们知道，程序计数器、栈、本地方法栈是线程私有的，也就是说，每开一个线程，都会对应为这个线程开辟这几块内存空间。如图所示：


上面这张图主要为你展示程序计数器、栈、本地方法栈的线程私有特性，以及栈内部的接口

栈帧：在栈的内部，每个方法被执行时，都会创建一个栈帧，并压入栈，直接结束后则弹出栈，每个方法被调用到执行完毕的过程，就对应一个栈帧从入栈到出栈的过程
局部变量表：主要存储编译器可予置的各种Java基本数据类型和对象引用，存储的是对象的指针
操作数栈：栈结构实现，主要存储字节码执行过程中的操作数
动态链接：指向运行时常量池中该栈所属方法的符号引用，持有这个引用的目的是为了支持方法调用过程中的动态连接
方法出口：用以恢复它的上层方法执行状态

下面我们通过一段代码，帮助你理解一下栈

package org.laugen.jvm;

public class Math {
    public static int intData = 666;
    public static final int constant = 520;
    public static User user = new User();

    public int compute() {
        int a = 1;
        int b = 2;
        int c = (a + b) * 10;
        return c;
    }

    public static void main(String[] args) {
        Math math = new Math();
        math.compute();
    }
}

当程序运行的时候，会经历以下一系列过程：

通过类装载子系统将.class文件加载的内存中
创建主线程的程序计数器、栈、本地方法栈
执行到main()方法，创建main栈帧并压入栈
执行到math.compute()，创建compute-栈帧并压入栈
执行完compute()方法后，compute-栈帧弹出栈
执行完main()方法，main-栈帧出栈
该线程结束，销毁线程并回收开辟的内存空间

下面，我们通过compute()方法，来看看一个方法在执行过程中，栈帧里面各个内存区域是如何变化的。首先，我们通过javap -c Math.class命令对这段代码反编译一下，然后阅读一下compute()方法反编译后的字节码指令

Compiled from "Math.java"
public class org.laugen.jvm.Math {
  public static int intData;

  public static final int constant;

  public static org.laugen.jvm.User user;

  public org.laugen.jvm.Math();
    Code:
       0: aload_0
       1: invokespecial #1                  // Method java/lang/Object."<init>":()V
       4: return

  public int compute();
    Code:
       0: iconst_1
       1: istore_1
       2: iconst_2
       3: istore_2
       4: iload_1
       5: iload_2
       6: iadd
       7: bipush        10
       9: imul
      10: istore_3
      11: iload_3
      12: ireturn

  public static void main(java.lang.String[]);
    Code:
       0: new           #2                  // class org/laugen/jvm/Math
       3: dup
       4: invokespecial #3                  // Method "<init>":()V
       7: astore_1
       8: aload_1
       9: invokevirtual #4                  // Method compute:()I
      12: pop
      13: return

  static {};
    Code:
       0: sipush        666
       3: putstatic     #5                  // Field intData:I
       6: new           #6                  // class org/laugen/jvm/User
       9: dup
      10: invokespecial #7                  // Method org/laugen/jvm/User."<init>":()V
      13: putstatic     #8                  // Field user:Lorg/laugen/jvm/User;
      16: return
}

这是反编译出来的结果，我们就看compute()方法这段代码

public int compute();
Code:
   0: iconst_1
   1: istore_1
   2: iconst_2
   3: istore_2
   4: iload_1
   5: iload_2
   6: iadd
   7: bipush        10
   9: imul
  10: istore_3
  11: iload_3
  12: ireturn

这里我们看到，一共会执行12条指令，我们现在一条一条阅读，可以自行上网下载一份JVM的指令手册

0: iconst_1：将int类型常量1压入操作数栈，此时操作数栈只有一个数值1
1: istore_1：将int类型值存入局部变量1，把数值1从操作数栈中弹出，此时完成int a = 1;这行代码，局部变量表中添加变量a并且它的值为1
2: iconst_2：将int类型常量2压入操作数栈，此时操作数栈只有一个数值2
3: istore_2：将int类型值存入局部变量1，把数值2从操作数栈中弹出，此时完成int b = 2;这行代码，局部变量表中添加变量b并且它的值为2
4: iload_1：从局部变量1中装载int类型值，这时变量a的值1会被压入操作数栈，此时操作数栈只有一个数值1
5: iload_2：从局部变量2中装载int类型值，这时变量b的值2会被压入操作数栈，此时操作数栈有两个数值，从栈底到栈顶分别是1，2
6: iadd：执行int类型的加法，将操作数栈里面的数值1和2弹出栈进行计算，得出结果为3，把3压入操作数栈，此时操作数栈只有一个数值3
7: bipush 10：将一个8位带符号整数压入操作数栈，此时操作数栈有两个数值，从栈底到栈顶分别是3，10
9: imul：执行int类型的乘法，将操作数栈里里面的数值3和10弹出栈进行计算，得出结果为30，把30压入操作数栈，此时操作数栈只有一个数值30
10: istore_3：将int类型值存入局部变量3，把数值30从操作数栈中弹出，此时完成int c = (a + b) * 10;这行代码，局部变量表中添加变量c并且它的值为30
11: iload_3：从局部变量3中装载int类型值，这时变量c的值30会被压入操作数栈，此时操作数栈只有一个数值30
12: ireturn：从方法中返回int类型的数据，把数值30从操作数栈中弹出，作为方法的返回值返回

分析完上面的过程，你是否对局部变量表和操作数栈有了进一步了解呢？

补充两点：

main-栈帧的局部变量表中会存math这个变量，它的值是math这个对象在堆上的指针
user是一个静态变量，方法区中它的值是user这个对象在堆上的指针

堆

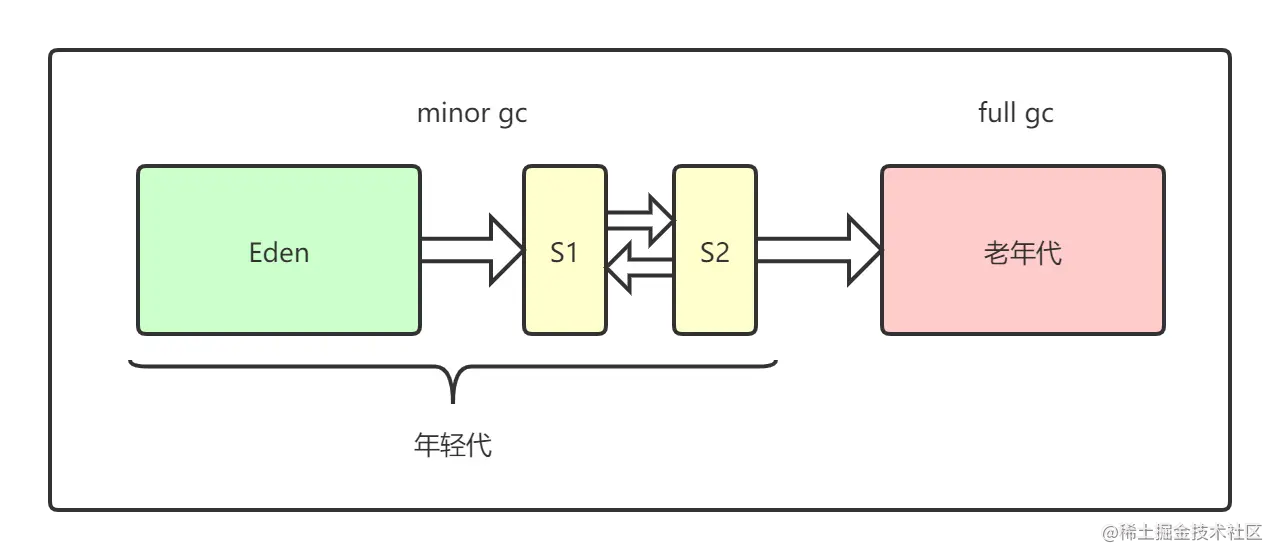

下面这个图是堆的内存模型，GC我会专门来讲，因此这里不过多涉及GC。

JVM堆.png 大概说一下上面这张图，JDK8中，JVM的堆主要分成两大块，分别是年轻代和老年代，他俩的占比一般情况下是年轻代:老年代=1:2，年轻代又分为Eden区和两个Survivor区，他们的占比大概是E:S1:S2=8:1:1。一般情况下，年轻代的对象通过15次GC后还存在，则会进入老年代。

那么，你知道为什么JVM的堆会有年轻代和老年代之分吗？
