最近几天读了《计算机网络自顶向下》和《TCP/IP详解卷1：协议》，整理出一些之前靠博客学不到的东西，在此分享给大家。被讲烂的三次握手四次挥手也会写，但会重点标注出看书学到的新知识。

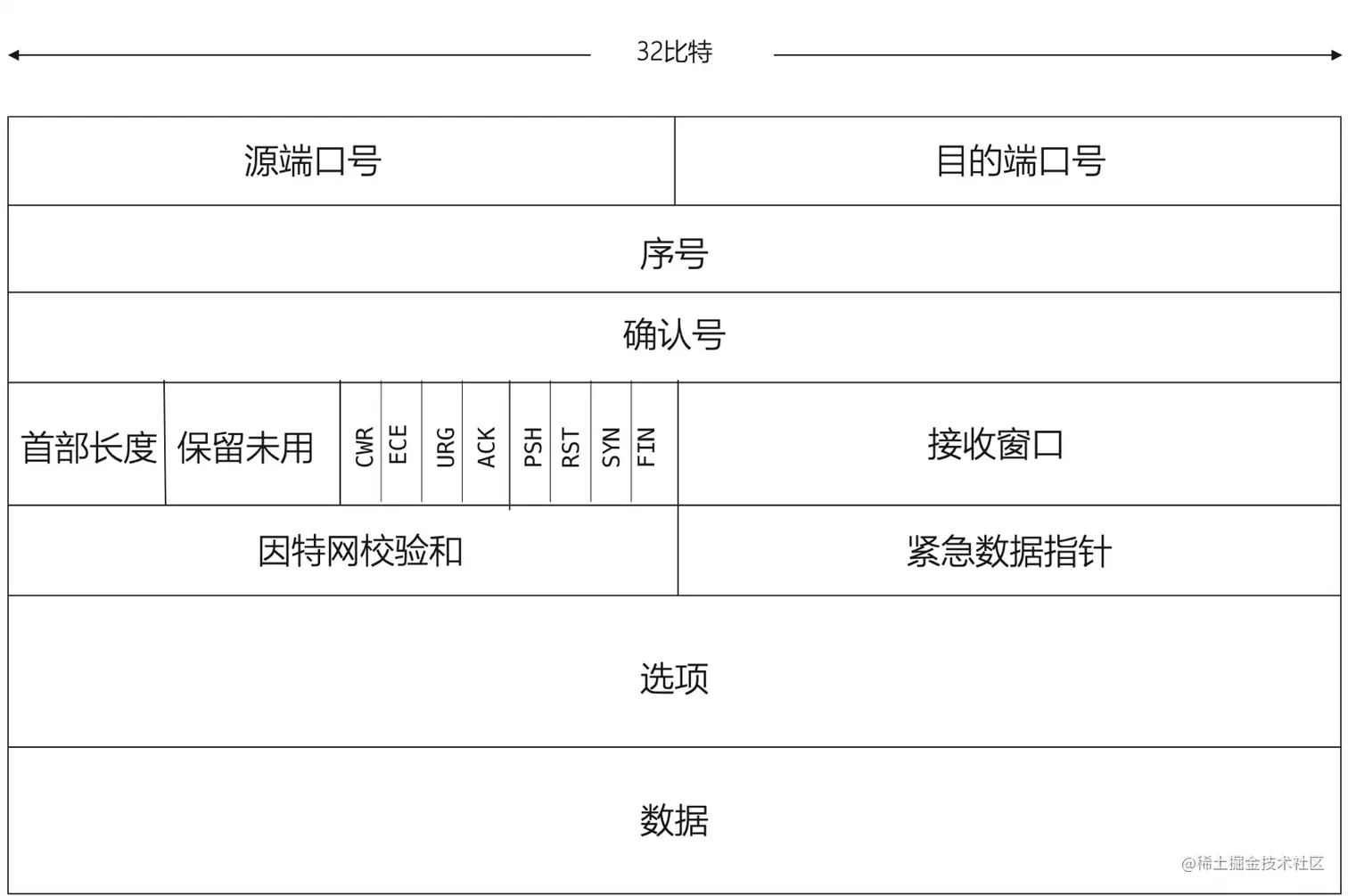

TCP报文段结构

按照《自顶向下》中图3-29画的图


  • 源端口号和目的端口号用来多路复用/分解
  • 32bit的序号字段和32bit的确认号字段用来实现可靠数据传输
  • 16bit接收窗口字段用与流量控制
  • 4bit的首部长度字段表明了这个TCP首部的长度。因为有选项字段的原因，所以TCP首部的长度是可变的。但通常情况下选项字段为空，所以通常情况下的TCP首部长度为20字节
  • 选项字段用于发送方与接收方协商最大报文段长度MMS，或者用于在高速网络环境下，作窗口调节因子
  • CWR——拥塞窗口减、ECE——ECN回显、URG——紧急、ACK——确认、PSH——推送、RST——重置连接、SYN——用于初始化一个连接的同步序列号、FIN——该报文段的发送方已经结束向对方发送数据

TCP的连接与释放

三次握手

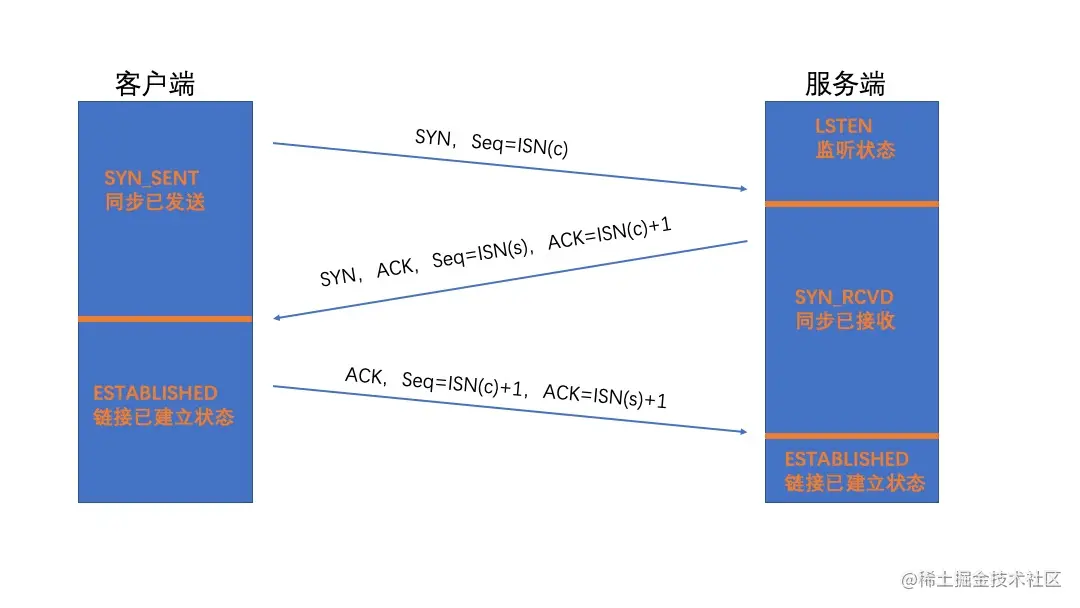

TCPconnect.jpg 第一次握手：client客户端发送一个TCP连接请求，即将SYN置1，并且进入同步已发送状态，ISN(c)是客户端初始序列号（这个序列号如何选择后面会说）

第二次握手：server服务端本来是处于监听的状态，在收到TCP连接请求后，如果同意建立连接，那么发回一个TCP连接请求确认报文段，然后自己进入同步已接收状态。其中SYN和ACK位都置1，ISN(s)为服务端的初始序列号，ACK确认的序号是刚才客户端的初始序列号+1，因为ACK代表的是“下一次想要收到的序号“

第三次握手：client客户端发送一个普通的确认报文段，即ACK置1的报文段，Seq=ISN(c)+1，因为这是客户端发的第二条，比上一条+1，ACK=ISN(s)+1代表想要收到的服务器下一条报文序号。发完以后自己进入ESTABLISHED连接已建立状态。服务器收到以后也进入ESTABLISHED

最后一次握手的意义是：如果仅有两次握手就建立连接，那迟到的第二次握手也许会使服务器打开很多无效的连接

三次握手的目的不仅在于让通信双方了解一个连接正在建立，还在于利用数据包的选项来承载特殊的信息，交换初始序列号（Initial Sequence Number，ISN）

四次挥手

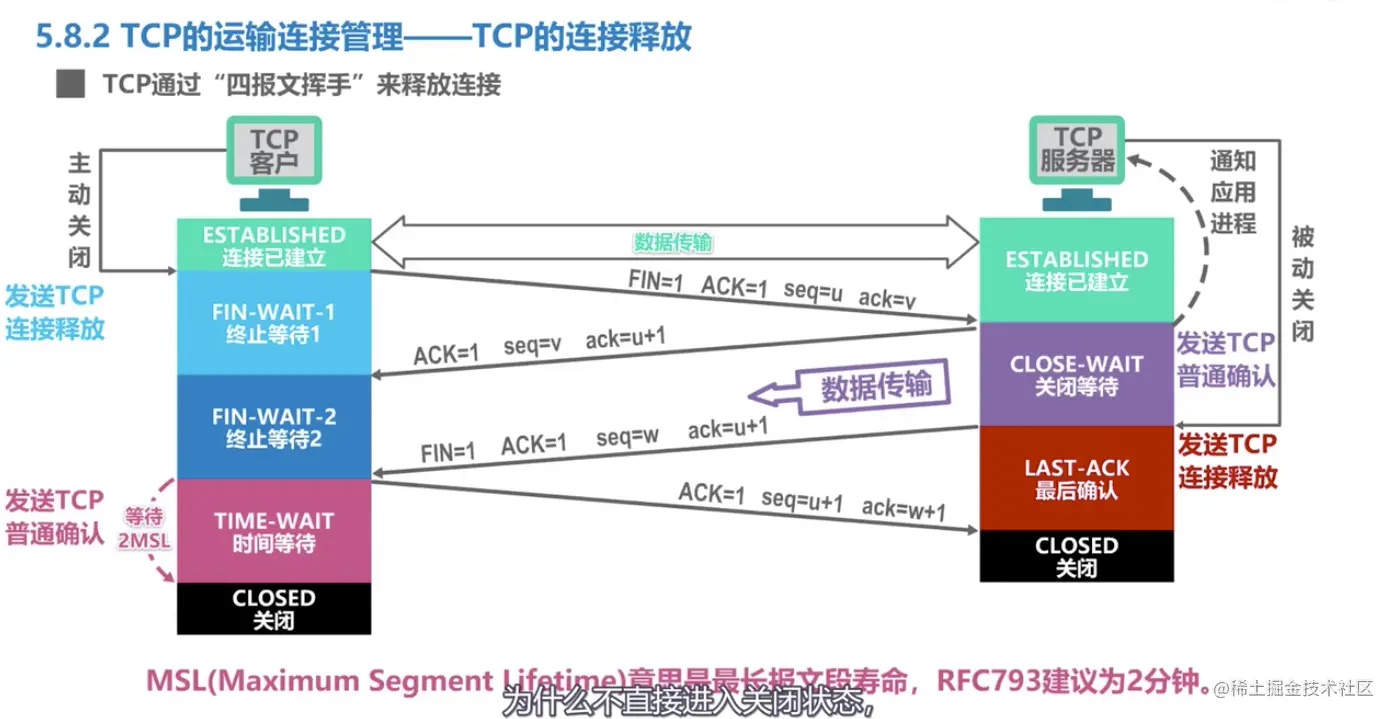

image.png 这里的图是截网课的，因为他画的很清晰

首先客户端和服务器都处于连接已建立状态

第一次挥手：客户端发送TCP连接释放报文段，FIN=1，ACK=1，seq=u即之前发送的序号+1，ack=v之前收到的序号+1，TCP规定FIN=1的报文段不带数据也要消耗1。进入了终止等待1状态

第二次挥手：服务器发送给客户端一个普通的TCP确认报文段，ACK=1，seq=v，ack=u+1。进入关闭等待状态

然后从服务器到客户端的也需要关闭，继续挥手

第三次挥手：服务器给客户端发送一个TCP连接释放报文段，FIN=1，ACK=1，seq=w，ack=u+1。然后进入最后确认状态

第四次挥手：客户端发给服务器普通的TCP确认报文段，ACK=1，seq=u+1，ack=w+1。然后进入时间等待状态

TIME_WAIT的作用：防止第三次挥手走丢了服务器不断重发第三次挥手无法关闭，浪费资源

有关seq和ack

初始序列号

seq是每个报文段都有的序号，在数据交换过程中不断累加，那么第一个报文段的序号是0或者1吗？ 实际上，在发送用于建立连接的SYN之前，通信双方会各自选择一个初始序列号。初始序列号会随着时间改变，因此每个连接都有不同的初始序列号。

可以设想一下，如果序列号每次都从相同的值开始，那么假如两个连接用了相同的收发IP和端口号，后一次的连接就可能把前一次连接中延迟到来的TCP报文段当作是有效的报文段（理应当作失效的无用的废弃报文段）

Linux中，采用基于时钟的方案，并且针对每一个连接为时钟设置随机的偏移量。随机偏移量是在连接标识即四元组（双方的IP和端口号）的基础上利用加密散列函数得到的。

ack的值

ack的取值是，“我刚接收到的报文段的seq+1”，表示“我想要接收到的下一条的seq”

SYN洪泛攻击

详细的自己看书吧

TCP的超时与重传

TCP在发送数据时，会设置一个计时器，若至计时器超时仍未收到数据确认信息，则会引发相应的超时或者基于计时器的重传操作，计时器超时称为重传超时RTO。另一种方式的重传称为快速重传，通常发生在没有延时的情况下。若TCP累积确认无法返回新的ACK，或者当ACK包含的选择确认信息SACK表明出现失序报文段时，快速重传会推断出现丢包。

  • RTT——Round-Trip Time 往返时间
  • RTO——Retransmission Timeout 重传超时时间 RTO是根据RTT进行估计的，有很多种方法，这里不详细说明（也没仔细看这块）

基于计时器的重传

在连接设定的RTO内，如果TCP没有接收到被计时报文段的ACK，将会触发超时重传，当发生这种事情时候，TCP通过降低当前数据发送速率来对此进行响应 有两种方法降低当前发送速率：

  1. 基于拥塞控制机制减小发送窗口大小
  2. 每当一个重传报文段被再次重传时，增大RTO的退避因子。RTO暂时地乘上n来形成新的超时退避值 RTO= n*RTO 一般是加倍

快速重传

一句话：一旦收到3个冗余ACK，TCP就执行快速重传

为什么会出现冗余ACK

当接收方收到一个比期望的seq大的报文段，说明中间出现了缺失，说明可能有报文段走丢了或者发生了重排序。因为TCP没有设计发送“我没接到”这样的否定信息，所以TCP只能再次发送“我接收到之前的报文段了”这样的信息， 举个例子：

我问“你吃饭了吗？”，你回答“我吃了”，我再问“你吃了什么？”，你还是说“我吃了”，你重复说三次“我吃了”三次答非所问，那就说明你没有接收到后面的问题。

因为造成这种三个冗余ACK情况的原因是丢包，通常是因为网络拥塞，所以TCP在启动快重传的同时也会触发拥塞控制机制（后面讲）

TCP流量控制与窗口管理

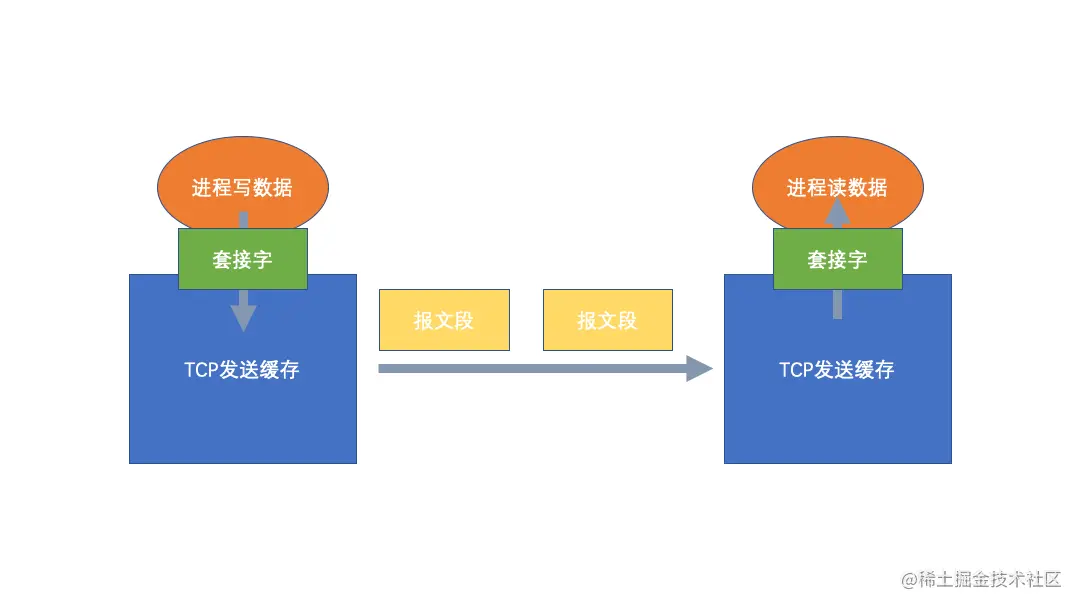

首先别把流量控制和拥塞控制弄混了 流量控制是因为发送方和接收方各自的缓存大小有限，所以进行流量控制，以免发的太多，接收缓存溢出 拥塞控制是因为IP网络能力有限，发送速率太快会堵

两端的滑动窗口


TCP以字节为单位维护其窗口结构

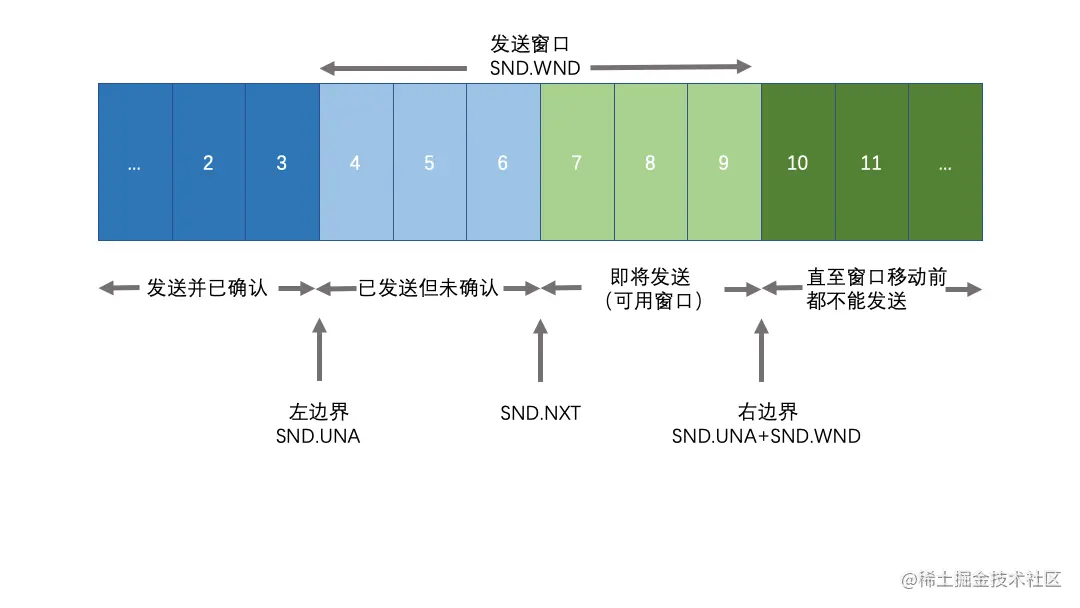

就画两张图表示一下就很明白了

TCP滑动窗口发送方.png 发送窗口如果变成零窗口，则会以一定间隔发送窗口探测


糊涂窗口综合症

自己看书吧

TCP拥塞控制

cwnd(congestion window) 拥塞窗口是反映网络传输能力。发送端实际可用窗口W就是接收端通知窗口awnd和拥塞窗口cwnd中的较小者： W = min(cwnd,awnd)

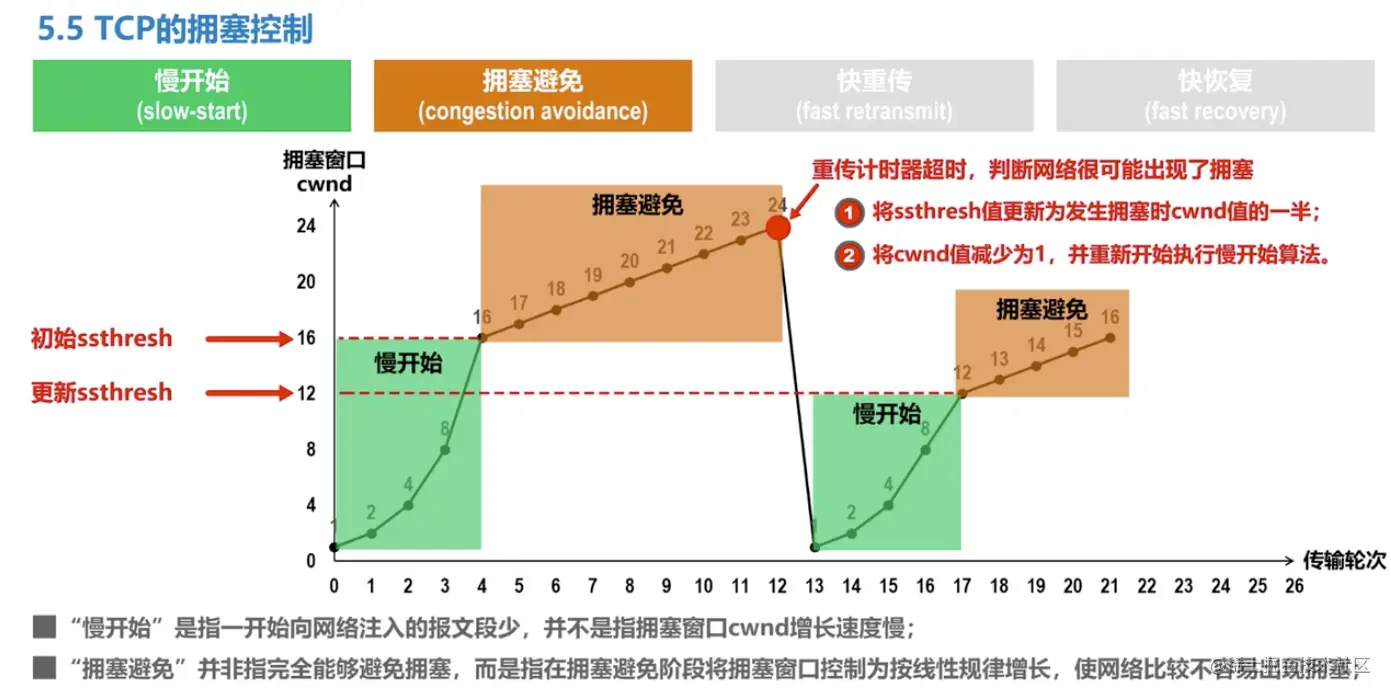

这里再次借用一张图 TCP慢开始.png

慢启动

慢启动的目的是，使TCP在用拥塞避免探寻更多可用带宽之前得到cwnd值，以及帮助TCP建立ACK时钟。通常，TCP在建立新连接时执行慢启动，直到有丢包时，执行拥塞避免算法进入稳定状态。

初始窗口一般取一个或者两个SMSS(发送方最大段大小)，然后不断乘2，进行增长

拥塞避免

cwnd依次+1来进行增长，直到丢包了，将ssthresh = ssthresh/2，cwnd = 1然后重新开始慢开始算法

慢启动和拥塞避免的选择

正常来说，TCP连接总是处于慢启动或者拥塞避免过程，不会出现同时进行的情况。 所以决定采用哪种算法的关键因素是什么呢？ 是慢启动阈值ssthresh

当cwnd < ssthresh，采用慢启动，当cwnd > ssthresh采用拥塞避免，相等时候随意

ssthresh慢启动阈值

ssthresh并不是固定的，而是随时间改变的，ssthresh的主要目的是，在没有丢包发生的情况下，记住上一次“最好的”操作窗口估计值，即记录TCP最优窗口的估计值下界

当发生重传时，超时重传和快重传都算，ssthresh = max(在外数据值/2，2*SMSS)

ssthresh的初始值可以随意设定，但最终会因为慢开始和拥塞避免算法配合找到合适的值，比如设置成2，然后在10的时候发生丢包，那么ssthresh就会变成5，ssthresh相当于增大了。

快恢复

刚才我们说当cwnd > ssthresh时候，执行慢开始算法：将ssthresh = ssthresh/2，cwnd = 1 但可以用快恢复取代慢开始算法：ssthresh = cwnd = ssthresh/2，也有将cwnd设置成ssthresh/2+3

就是不一刀把cwnd砍到1，节省一些时间

展望

接下来会研究一下其他层的协议，HTTP和HTTPS，然后是《深入理解计算机系统》，然后是《InnoDB技术内幕》，《Redis设计与实现》
