Android 屏幕刷新机制【。。。。。。。待续】

一、基本概率

刷新率

1s 内屏幕显示的帧数，单位 Hz
帧率

1s 内CPU/GPU生成的帧数, 单位 fps

二、双缓存

画面撕裂 (tearing)

CPU ---> GPU ---> (buffer) ---> 显示器, CPU/GPU处理完数据放到buffer, 显示器取buffer的数据进行显示, 显示器刷新率是固定的, 当CPU/GPU处理的速度较慢时会出现只想buffer中填充了当前帧的部分数据，这时被显示器拿去显示

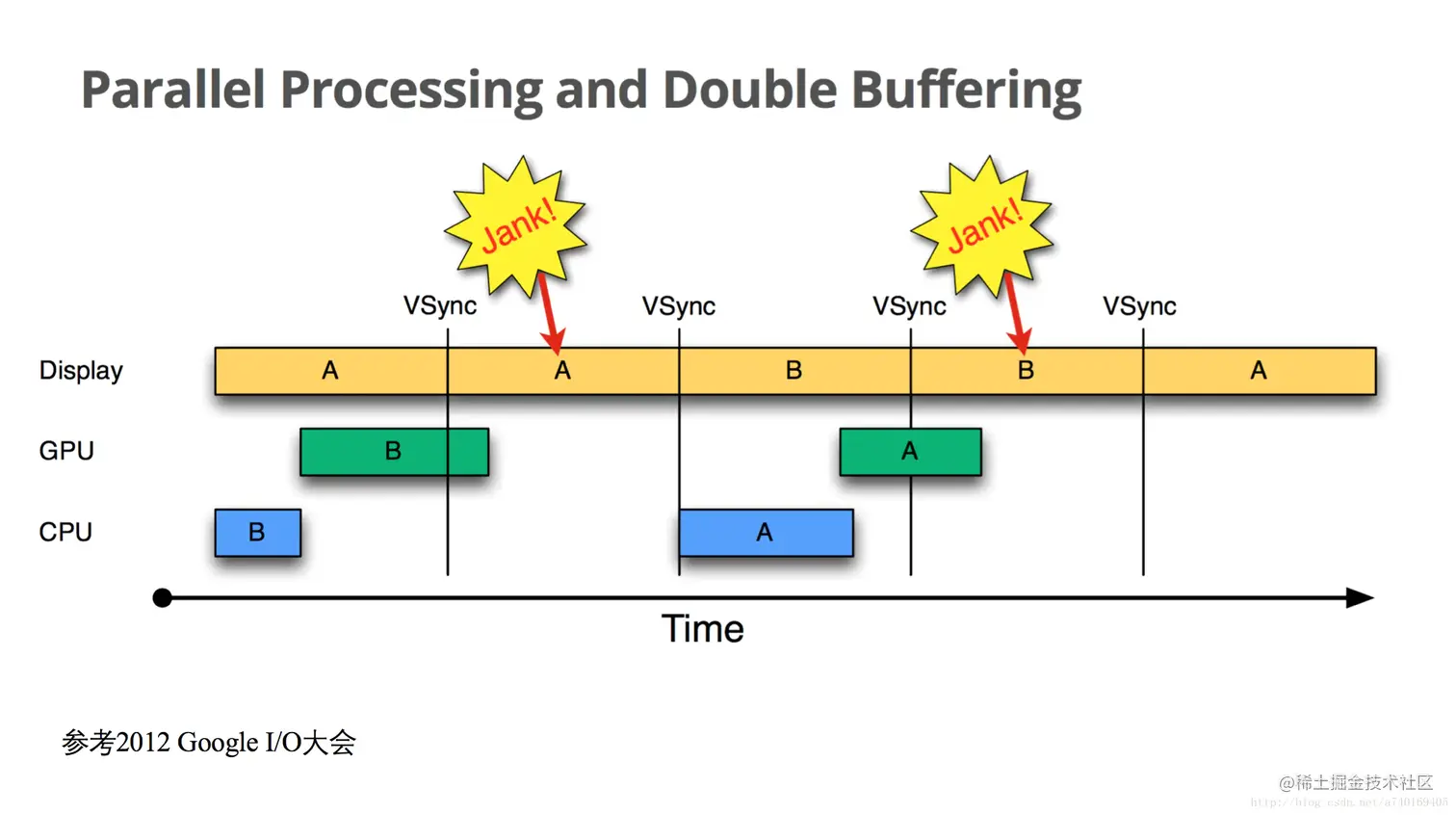

双缓存

为CPU/GPU和显示器分别准备两块缓存 Back Buffer 和 Frame Buffer, 等到Back Buffer数据准备好之后再和Frame Buffer交换进行显示(交换内存地址)，不会存在数据不一致导致画面撕裂的问题
VSync

Back Buffer 和 Frame Buffer交换时机的问题，如果CPU/GPU处理速度比显示器快的话，当Back Buffer数据就绪的时候，Frame Buffer的数据还在被显示器使用, 这时候交换会存在问题, 需要在屏幕处理完这一帧数据之后才能交换

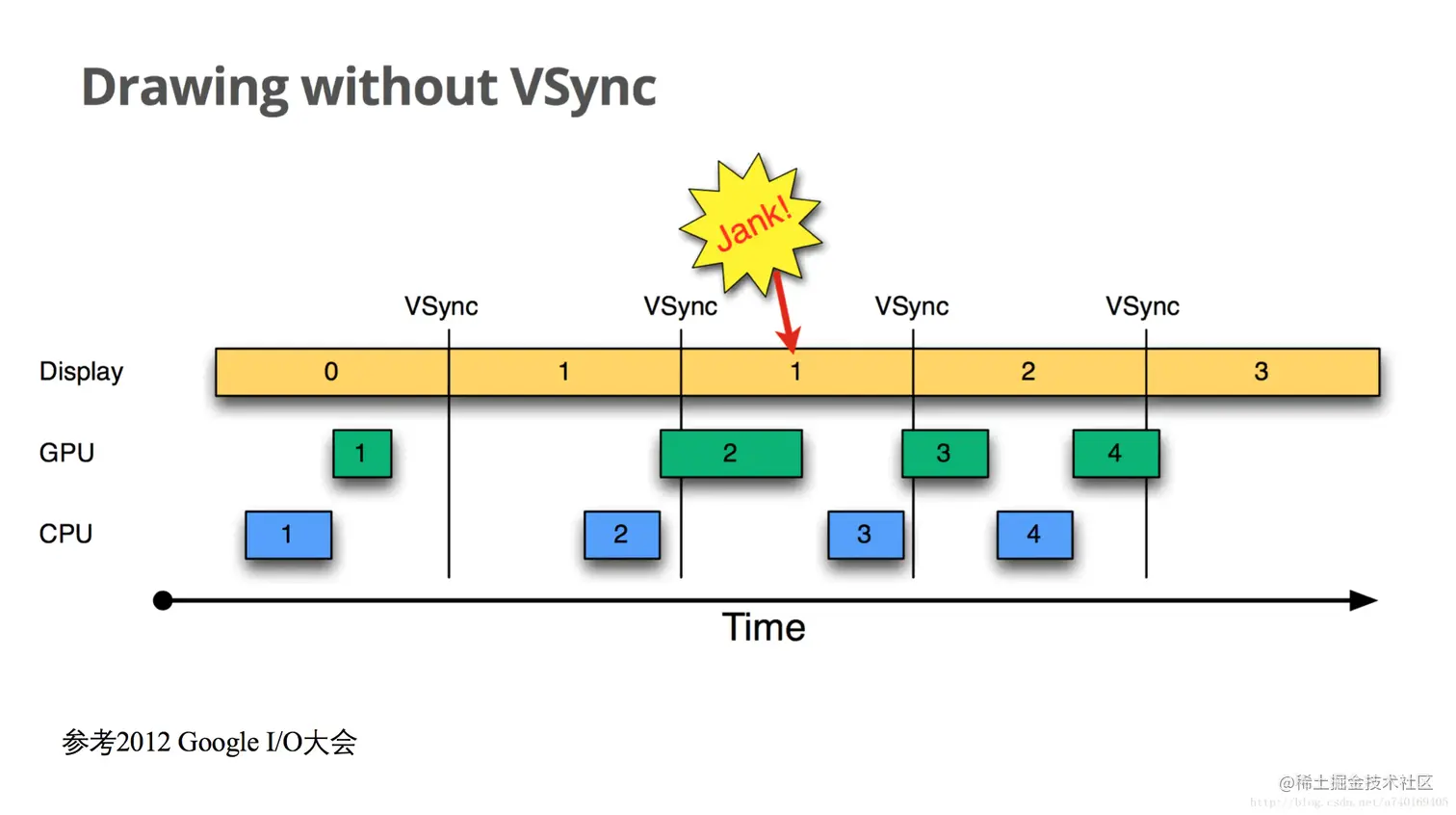

drawing VSync

VSync信号之后 CPU/GPU就可以立即处理下一帧数据了

三、三缓存

两次VSync间隔间GPU没处理完, 等到器处理完后又要等待下一次VSync才能交换缓存, 在此期间无法进行绘制, 可以再引入一个 Graphic Buffer, 再此期间 CPU 可以继续进行处理下一帧数据

四、Choreographer 编舞者

控制 VSync 信号发出后 CPU/GPU 立即执行下一帧的绘制工作

postCallback

注册一个VSync信号的监听, 在下次Vsync信号来临后执行对应的动作
Vsync信号来临时触发FrameDisplayEventReceiver的onVsync 执行 doFrame方法, 会在最后执行对应类型 Callback 数组内的内容
View绘制的流程：调用WindowManager的addView添加视图, 最终会通过ViewRootImpl的requestLayout方法调用到scheduleTraversals

ViewRootImpl#scheduleTraversals

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        // 设置同步屏障
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        // 调用Choreographer的postCallback, 在下一个Vsync信号来后立即执mTraversalRunnable
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        notifyRendererOfFramePending();
        pokeDrawLockIfNeeded();
    }
}

// mTraversalRunnable对应的类
//doTraversal ---> performTraversals ---> View绘制的三大流程
final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        doTraversal();
    }
}


void doTraversal() {
    if (mTraversalScheduled) {
        mTraversalScheduled = false;

        // 移除同步屏障
        mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);

        if (mProfile) {
            Debug.startMethodTracing("ViewAncestor");
        }
        // 执行measure、layout、draw 三大流程
        performTraversals();

        if (mProfile) {
            Debug.stopMethodTracing();
            mProfile = false;
        }
    }
}

postFrameCallback

与postCallback功能几乎一致, 参数不同, callbackType不相同
