在正式开始讨论之前，首先明确两个概念：
数据库，是文件的集合，是一个个数据文件组成的；数据库实例，是一个程序，用户程序通过数据库程序(也就是数据库实例)与数据库文件打交道。

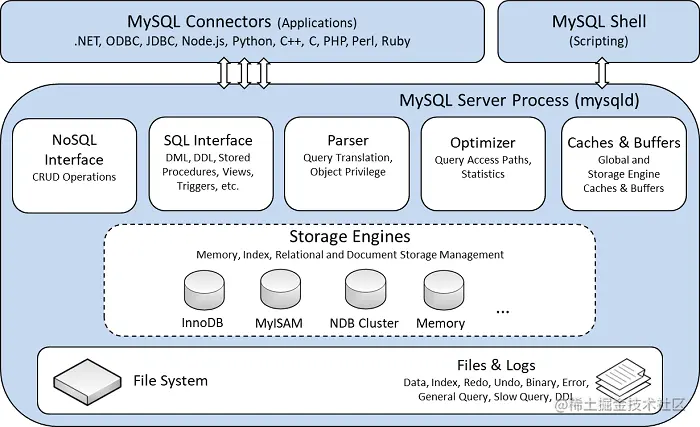

来看一下MySQL架构图：
2.1. InnoDB体系架构

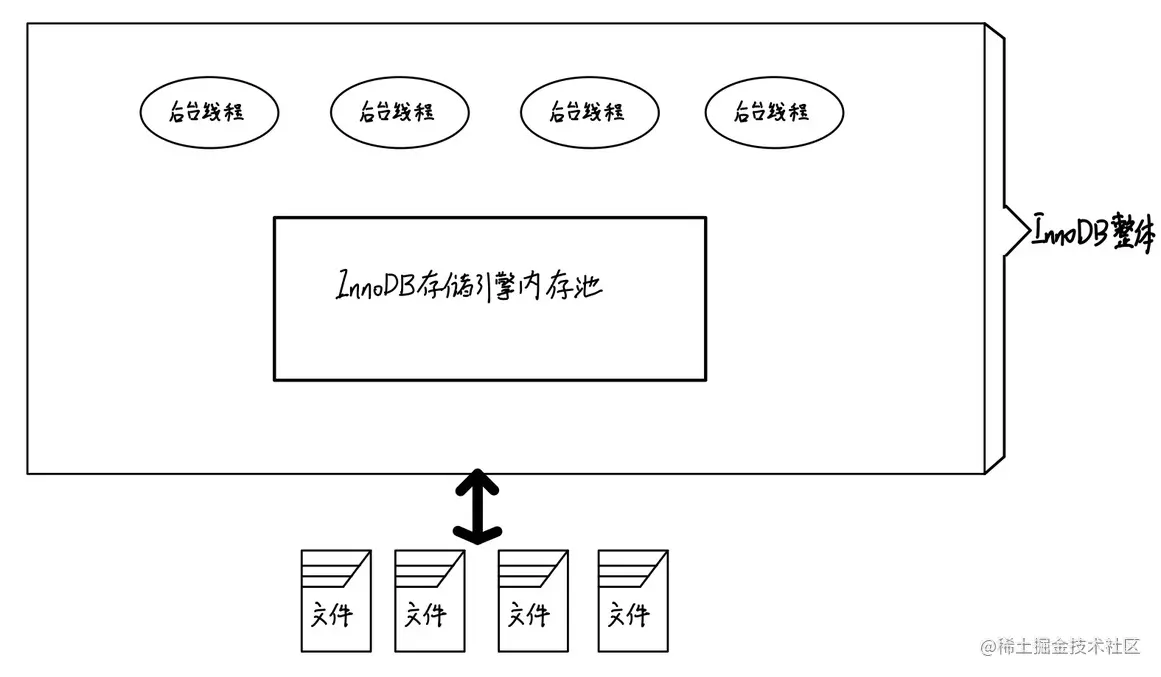

首先来看看InnoDB的体系结构，InnoDB使用后台线程进行实际的数据操作，同时，InnoDB有多个内存块，负责和后台线程搭配，它们组成了一个大的内存池，用来负责如下工作：
- 维护所有进程/线程所需要的数据结构。
- 缓存磁盘页，同时在更新磁盘之前先在这里更新。
- 重做日志的缓存
后台线程的主要作用是把磁盘中的页读到缓冲区，同时保证缓冲区中的页是最近使用的页(比如使用LRU算法)；把缓冲区中的更新的页刷回到磁盘，或者使用重做日志处理宕机时的数据恢复。
现在来一个个讲解。
2.1.1. 后台线程
InnoDB使用多个线程进行实际的数据处理，这些线程包括：
-
Master Thread。是最核心的一个线程，主要负责同步缓冲区到磁盘。把缓冲区中的数据，异步刷新到磁盘以此来保证数据一致性，包括脏页(在缓冲区更新了的页，此时它们已经不同于硬盘上对应位置的页)的刷新，合并插入缓冲(插入缓冲见后)，undo页的回收。
-
IO Thread。在InnoDB中大量使用了AIO操作来处理写IO，而IO Thread主要用于处理这些写IO的回调操作。
-
Purge Thread(清除Thread)。事务被提交后，其所使用的undo log可能不再使用，因此需要使用Purge Thread来回收已经分配并使用的undo页。
-
Page Cleaner Thread。用来把脏页的刷新操作放在单独的线程中进行。
2.1.2. 内存
说完了四个后台线程，现在来说说内存池。
- 缓冲池。
用来把磁盘中的页读取到缓冲区，实现下次同区域的快速查询。但是对于数据的修改，是首先修改缓冲区(其实先写重做日志，防止宕机数据丢失，再写缓冲区)，再以一种称为checkpoint的技术间隔性地刷新到磁盘。

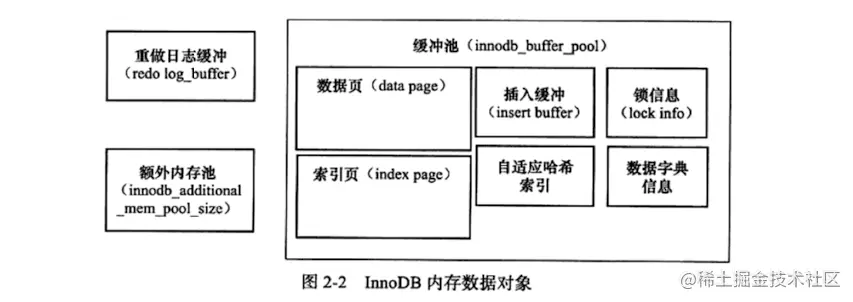

来看看缓冲区的组成：
其中，数据页和索引页占了大部分。
从1.0.X版本开始，允许有多个缓冲池实例，每个页根据哈希值平均分配到不同的缓冲池实例中，这样可以减少数据库内部的资源竞争，增加数据库的并发能力。
- LRU List，Free List，Flush List。
InnoDB对于缓冲池的管理是在LRU算法下进行的，InnoDB的默认页大小是16KB。如果想要添加页，但是页不够了，可以从列表尾删除一个，添加到列表头。然后如果每次访问了某个页，就把它移动到队头，这也是最常见的LRU，但是InnoDB为之做了优化：
首先引入一个midpoint，然后再引入一个old_block_time。midpoint指出新加入的页应该放在整个LRU中的哪个位置，而不是直接放在队首，这样可以避免在频繁的查询操作中把热点数据刷出。但是这并不能保证在大量操作中的热点数据不被刷出(数量大了还是会刷出，不管新数据放在哪里)，所以引入了old_block_time，指出加入到midpoint的页需要等多久才会被加入到热点数据区。
一开始，整个LRU都是空的，所以使用一个Free List来维护，每次添加页时，会先从Free List加载，如果有空闲页，则从Free List移除，并使用；否则使用LRU淘汰一个旧的页。
InnoDB在1.0.X开始支持了页压缩功能，原本16KB的页，可以划分成1KB，2KB，4KB，8KB大小，而压缩之后的页不再使用LRU，而是使用unzip_LRU进行管理。LRU中的页包含unzip_LRU中的页，因为压缩页是使用LRU中的页压缩得来的。
对于unzip_LRU的管理方式：如果此时我们申请一个4KB的页，那么具体流程是：
A. 首先检查4KB的页是否可用，如果可用，直接使用，否则。
B. 否则检查8KB的页，如果有8KB的页可用，分成两个4KB，加入到unzip_LRU。
C. 如果没有8KB可用，则向LRU申请一个16KB的页，并分成8KB + 2 * 4KB。
这个算法称为伙伴算法。
在缓冲区中的数据页被修改后，需要把它们写回到磁盘，此时这些页称为"脏页"。InnoDB通过CHECKPOINT技术定期刷新脏页，为了记录它们，使用称为Flush List的列表进行记录，这样只要把Flush List里面的页刷新到磁盘即可，注意，一个页可能即存在于LRU中，也可以存在于Flush List中，这很好理解，因为LRU中可能存在"脏页"。
一般来说，这些算法用于数据页和索引页这种大的数据区管理。
- 重做日志缓冲
重做日志记录的是一个事务所作出的修改，以防突然的宕机之类的意外导致修改消失，用来保证事务的持久性。
InnoDB一般会把重做日志缓冲到这个缓冲区，然后就像脏页刷新一样，以一定频率刷新到磁盘。关于重做日志的刷新触发机制，有三个：
A. MasterThread每秒都会刷新重做日志缓冲到磁盘。
B. 事务提交会触发磁盘写入(事务都提交了，自然就不需要再记录事务的修改了)。
C. 重做日志缓冲区剩余空间小于一半时。
- 额外的内存池
对于一些数据结构所需要的内存，或者缓冲区中的帧缓冲所对应的控制对象，是需要在额外的内存池申请空间的，所以当缓冲区很大时，可以考虑同步扩大这部分空间。
2.2. Checkpoint技术
在InnoDB中，使用了Write Ahead Log技术，就是事务所做的修改，先修改在重做日志中，再把重做日志缓冲写到磁盘，然后再修改页。这样做是为了保证ACID中的持久化特性。
即使有这种能力，但是也不能一直就让重做日志来保证持久化，因为从持久化恢复，需要时间。而且数据页脏页的刷新也需要时间，不能积攒太多。
所以我们引入了Checkpoint技术，保证脏页和重做日志可以隔一段时间回写到数据库或磁盘。
在InnoDB中，重做日志不是无限大的，而是一个循环文件，重复利用，所以可能出现用尽的可能，此时大多可以通过刷新脏页，释放他们对应的重做日志缓解。所以checkpoint大多适用于脏页处理。
在InnoDB中，有两种Checkpoint，它们分别是：Sharp Checkpoint/Fuzzy Checkpoint。
Sharp Checkpoint在数据库关闭时把所有脏页全部回写到磁盘。
如果在运行时使用Sharp技术，那么会影响数据库性能，于是使用Fuzzy技术。
现在可用的Fuzzy Checkpoint主要有这几种：
- MasterThread的间隔性触发。
- FlushLRUList。因为需要保证LRU有足够的页可用，所以会把队尾的页移出，如果其中包含脏页，则触发(检查脏页的操作在后来的版本中放到了Page Cleaner线程中单独进行)。
- Async/Sync Flush Checkpoint用于在重做日志不可用时，触发机制，强制刷新脏页以此来释放日志文件。
- Dirty Page Too Much Checkpoint用于在脏页过多时触发，保证缓冲区可用空间不至于太小。
2.3. MasterThread
旧版中的MatserThread实现

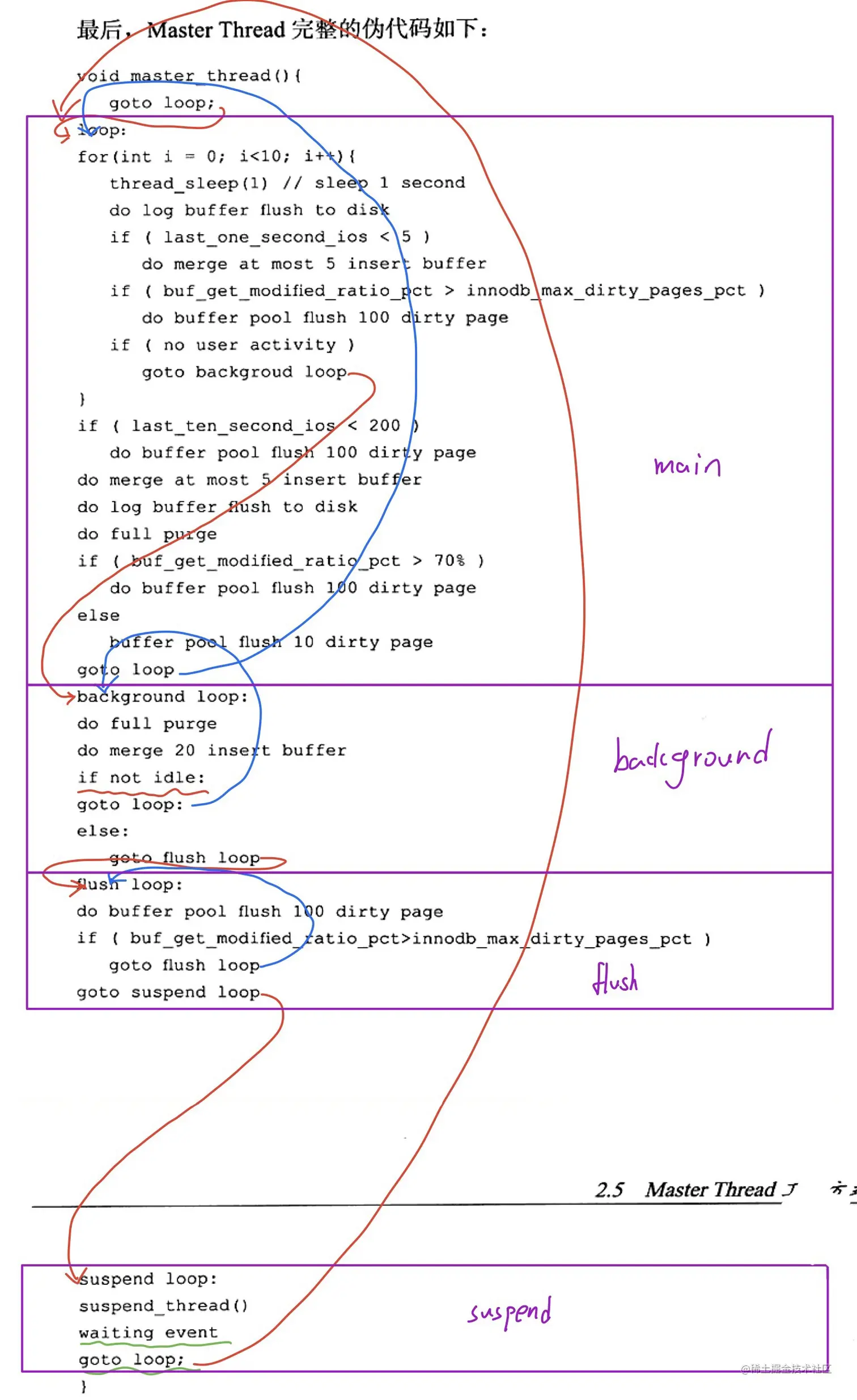

MasterThread有最高的优先级，其内部有四个循环：主循环，后台循环，刷新循环，和挂起循环。
主循环有两个操作：每秒一次和每十秒一次。
每秒一次包括：
- 总是把日志缓冲回写到磁盘。
- 可能会合并insert buffer(如果当前系统I/O压力小就合并)。
- 可能会刷新最多100个脏页到磁盘。
- 在没有用户活动时切换到后台循环。
即使某个事务并未commit，也把日志刷新到日志文件，这就可以解释即使一个事务很大，为什么提交依旧很快。
每十秒一次包括：
- 可能刷新100个脏页(如果系统I/O压力小就执行)。
- 总是合并最多5个insert buffer。
- 总是回写日志缓冲。
- 总是删除无用的undo页。
- 总是刷新100/10个脏页。
后台循环会在当前没有用户活动或者数据库关闭时切换至此，它有如下几个操作：
- 总是删除无用的undo页。
- 总是合并20个insert buffer。
- 闲置的话跳转到刷新循环，否则跳转到主循环。
刷新循环会刷新100个脏页直到无页可刷，此时会跳转到挂起循环。
挂起循环会一直挂起，直到发生事件，跳转到主循环。
改进版的MasterThread
通过观察可以发现，旧版的MasterThread对于IO其实是有限制的，因为它是否进行刷新脏页的标准取决于前一阶段内IO次数，同时每次刷新的脏页数量固定，在这SSD中明显太慢了，因为SSD写入和读取速度远比HDD快多了。
可以使用参数调整，比如：innodb_io_capacity值，还有innodb_max_dirty_pages_pct指出了脏页占缓冲区的比例到达这个值时触发，可以调小一点。
另外可以使用自适应刷新技术：innodb_adaptive_flush，这个参数会根据产生重做日志的速度来动态调整。
1.2.X版本中的MasterThread
此版本中，刷新脏页的操作分离到了独立的PageCleanerThread中进行。
2.4. InnoDB关键特性
InnoDB的关键特性正是决定它与众不同的原因，它们有：
- 插入缓冲(Insert Buffer)
- 两次写
- 自适应哈希索引
- 异步IO
- 刷新邻接页
2.4.1. InsertBuffer插入缓冲
2.4.1.1. 描述
InsertBuffer用于解决非聚族索引(辅助索引)的插入问题。对聚族索引(主键索引)的插入，可以通过提前保存最后一个主键位置来实现复杂度为O(1)的操作(在这里补充一下，聚族索引的插入，会把主键相邻的数据存放在相邻的磁盘上，因为主键索引负责实际的数据保存嘛～)；但是对辅助索引的插入，不可能通过记录上一次插入的位置来实现(主键直接递增插入就行了，插入的主键肯定是上一个+1，但是辅助索引可不是，新添加的辅助索引的值和上一个没有任何关系，时间等特殊类型除外)。所以对于辅助索引的插入操作，往往需要一个IO随机读来实现，这往往需要数次IO。
为了解决这个问题，InnoDB设置了InsertBuffer，插入缓冲不仅仅存在于内存区域，还存在于磁盘上，其中，磁盘上的用作持久化保存，缓冲区中的用于快速操作。引入插入缓冲后，每一次对于辅助索引的插入操作，都会先判断需要插入的辅助索引页在不在缓冲区(辅助索引页是一个数据结构，里面包含了好多个辅助索引，它是辅助索引树这颗B+树(这棵树在磁盘上)的叶子结点，每次插入索引都是插入到这个索引应该在的辅助索引页中，通过B+树算法计算出这个辅助索引应该放在哪个页中)；如果在，那好办，直接插入，然后等待刷新到磁盘；如果不在，那么需要插入到InsertBuffer这个数据结构中，再通过一定的频率和情况，把InsertBuffer中的辅助索引刷新到它们对应的辅助索引页中。此时多个插入操作变成了一个刷新磁盘的操作。
想要使用InsertBuffer，需要保证两个前提：
- 索引必须是辅助索引。
- 索引没有被设置为unique。
关于第二点稍微提一下，如果索引被设置为unique，就会导致每次插入时先检查索引是否是唯一的，这又会触发随机读IO来遍历这个索引的B+树(它在磁盘中)进行判断，而这正是InsertBuffer想要避免的，所以才有此要求。
2.4.1.2. ChangeBuffer
InnoDB在后面提供了对于DML(增删改)操作的支持，提供了三个缓冲区：InsertBuffer, DeleteBuffer, PurgeBuffer。
2.4.1.3. InsertBuffer内部实现
InnoDB使用一颗全局B+树维护所有表的辅助索引，用来实现InsertBuffer操作，它的非叶子结点结构如下：
| space(4) | marker(1) | offset(4) |
|---|
其中，space指出这是哪张表的，offset指出页的偏移量，用作遍历查找使用，这棵树的key是(space, offset)决定的，也就是说，同一张表，搜索键的值就是offset的值。
再来看看它的叶子结点：
| space(4) | marker(1) | offset(4) | metadata(4) | real-index-page(x) |
|---|

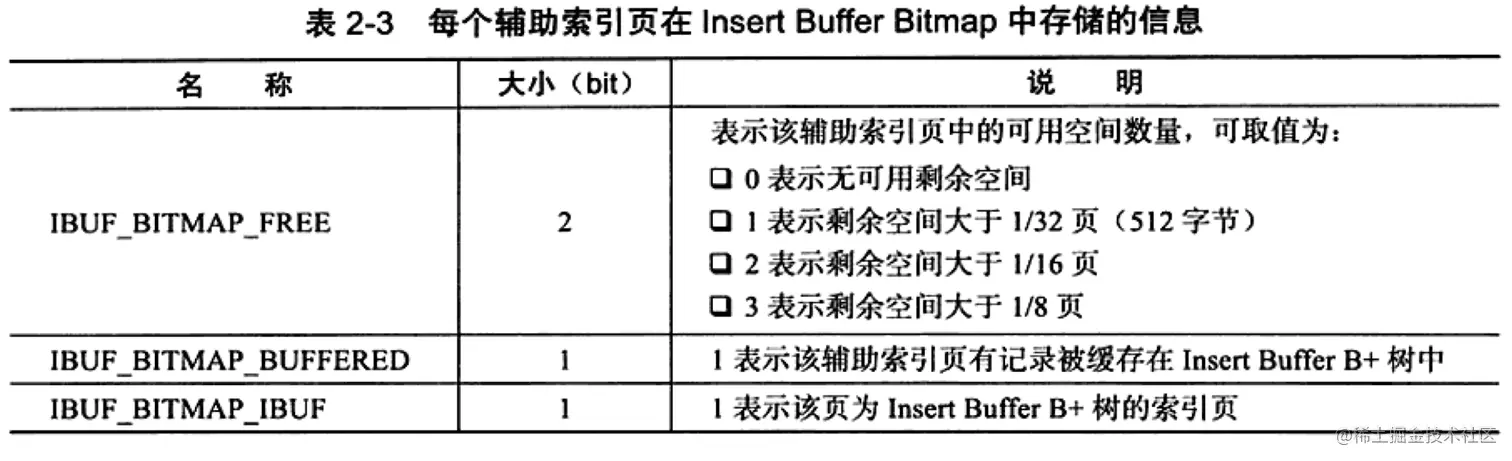

其中，metadata保存每个索引进入InsertBuffer的顺序等信息，而后面的就是实际数据(结构和辅助索引页一样，记录插入到这个页中来)。为了保证每次插入的必须成功，需要引入bitmap记录每个辅助索引页的可用空间，如果空间不够则会触发合并操作。
2.4.1.4. 合并InsertBuffer
如果需要插入的记录应该插入的辅助索引页不在缓冲区中，那么需要插入到InsertBuffer这颗B+树中，那么何时进行合并操作呢？也就是何时把InsertBuffer中的数据插入到磁盘上的辅助索引B+树中呢？一般来说，有以下三种触发：
- 辅助索引页因为select语句被读取到缓冲区。
- bitmap发现InsertBuffer中的某个页可用空间不足。
- MasterThread的定期操作。
进行select时，会把磁盘中的某个辅助索引页加载到缓冲区，如果此时通过bitmap发现这个辅助索引有记录存放在InsertBuffer中，就会把InserBuffer中的记录添加到这个辅助索引中，等待它被写回。可以看到，对该页的多次插入记录由于InsertBuffer的存在而变成了一次，因此性能大大提高(至于B+树的维护，那个另说)。
而如果bitmap检测到某个InsertBuffer中的页马上满了，就会强制从磁盘读取对应的辅助索引页，然后把InsertBuffer中应该插入该页的记录和待插入的记录插入到辅助索引页中，等待它被写回。
MasterThread为了公平性会随机选择页进行合并插入操作。
2.4.2. 两次写
两次写本质上是为了保证在发生宕机时，保证数据一致性。重做日志记录的是对页的物理操作，而如果页本身已经发生了损坏，那么进行重做就没意义了。
doublewrite由两个部分组成，一个是缓冲区中的2MB的buffer，一个是磁盘上的2MB空间(连续分配的)。每次对脏页回写时，会先把脏页复制到doublewrite的buffer中，然后再每次1MB地把buffer写入到磁盘上，最后刷新buffer里的脏页。
2.4.3. 自适应哈希索引
对于一些热点索引的查询，InnoDB会自动建立哈希索引，方便快速的索引，而不是遍历整个B+树，哈希索引的值是索引列或查询键的值，哈希索引的值是B+树的叶子结点，这通常是一个索引页结构。
2.4.4. 异步IO
为了提高磁盘操作性能，一般使用异步IO操作，这一般是OS提供的。
2.4.5. 刷新邻接页
当InnoDB刷新某个页时，会顺便检查这个页所在的区(磁盘划分格式，比页大一些，一个区包含很多页)内的其他页，如果有脏页，则一块刷新，这样可以利用顺序IO将多个IO操作合并到一个。
