上次我们用three.js写了一个下雨的动画,主要是用粒子。这次是用three.js搭建了一个小场景。

项目地址依然是:github.com/alasolala/t… ,后面three.js的练习demo都放在这里。

作为练习的小项目,这个小场景可以练习:

  1. 各种几何体、贴图的运用
  2. 导入外部模型
  3. 场景与用户交互
  4. 简单的动画
  5. 调试three.js项目

虽然很简单,但完整地写下来还是挺有收获。

草地场景

场景搭建复用了在下雨动画中的场景模板Template

首先是在草地上搭建一个房子,草地的实现是一个很大的平面几何体,然后用草地材质的贴图不断重复,铺满整个平面。

const groundGeometry = new PlaneGeometry( 20000, 20000 )  //草地平面几何体

const groundTexture = new TextureLoader().load('/images/room/grass.jpg')  //加载草地材质
groundTexture.wrapS = groundTexture.wrapT = RepeatWrapping   //设置重复贴图
groundTexture.repeat.set( 50, 50 )
groundTexture.anisotropy = 16
const groundMaterial = new MeshLambertMaterial({   //生成贴图的材质
  map: groundTexture
})

const ground = new Mesh( groundGeometry, groundMaterial )   //生成草地
复制代码

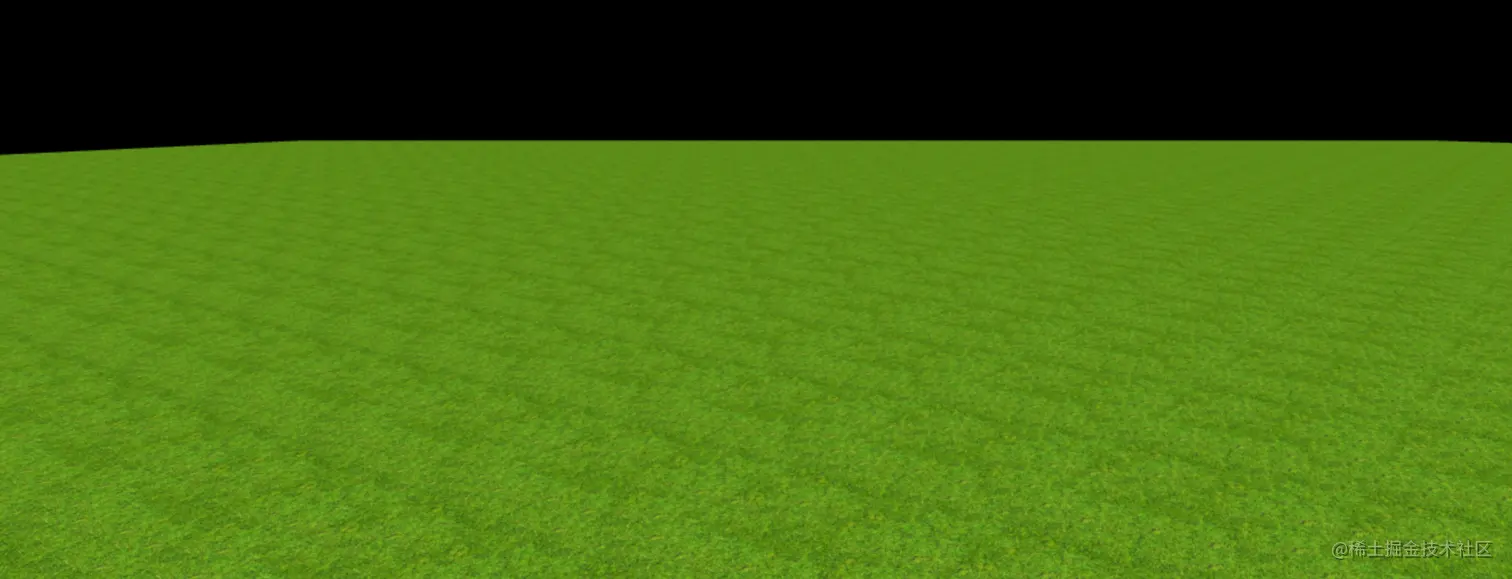

image.png 为了显得不突兀,我们用天空色作为画布的背景色,然后在远处加上雾化的效果。

this.rendererColor = new Color(0xcce0ff)   //设置画布的背景色
//renderer.setClearColor(this.rendererColor)

this.scene.fog = new Fog( 0xcce0ff, 2500, 10000)   //加上雾化的效果
复制代码

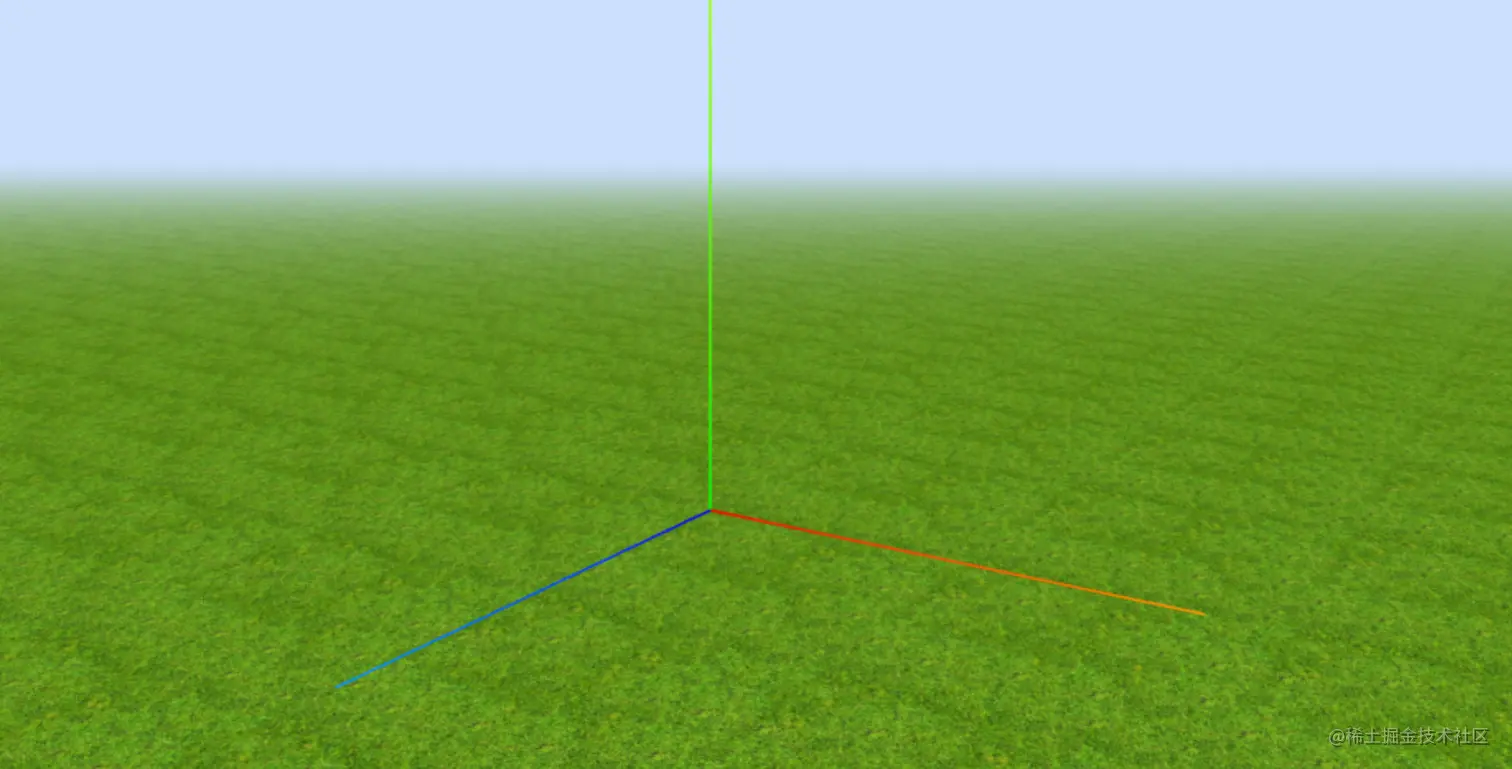

image.png 在这个过程中,要不断调整相机的位置和视野范围,到一个合适的视野。我们最终选择位置和近面距离和远面距离是:

this.PCamera.far = 10000
this.PCamera.near = 1
this.cameraPostion = new Vector3(1000, 600, 1500)
复制代码

盖房子

我们的房子是建在原点左右的,这样方便坐标的设置。

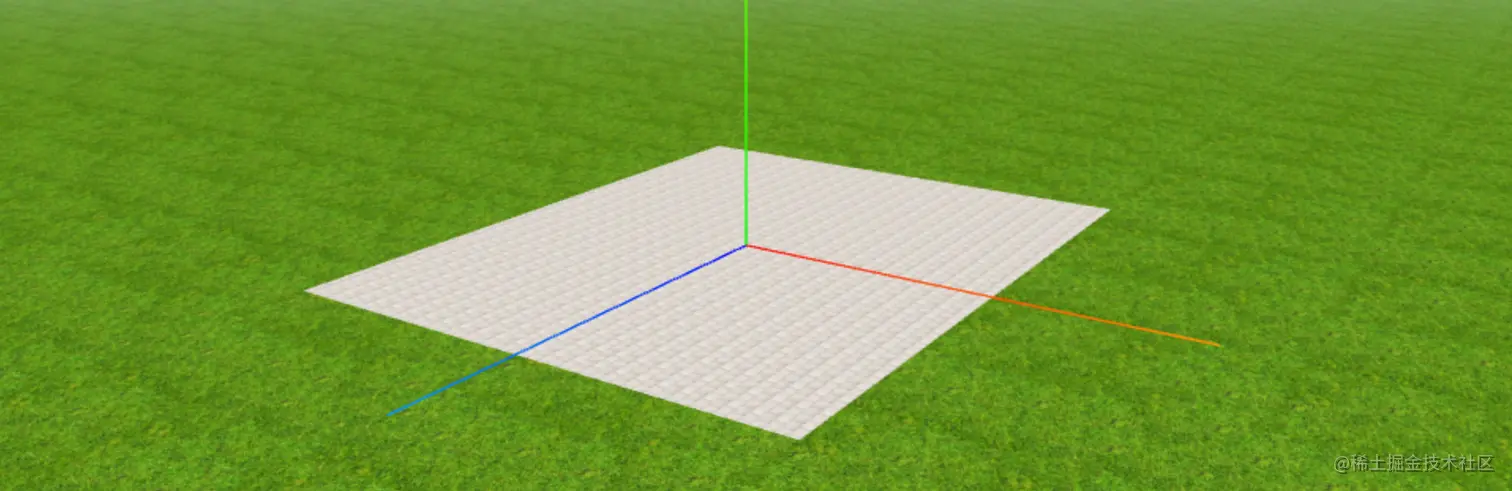

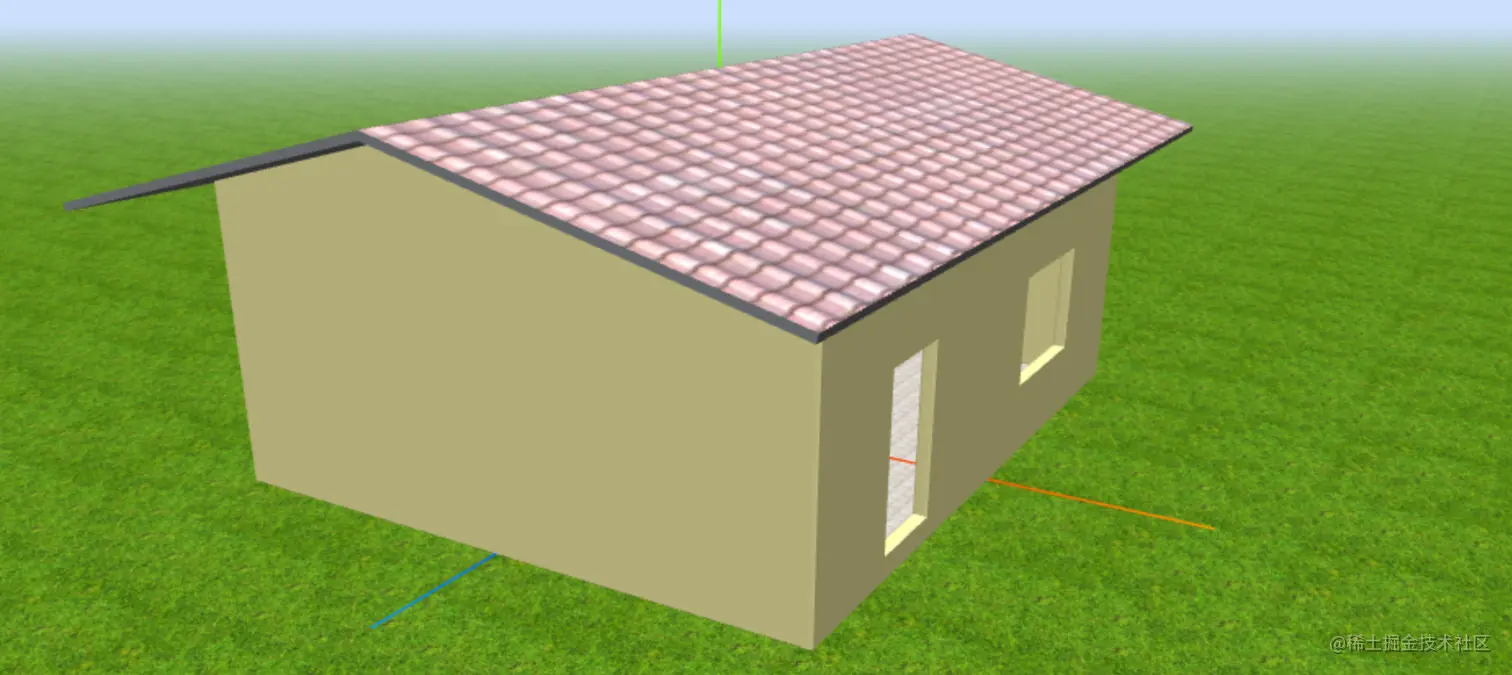

为了方便调试,我们在场景中加入AxesHelper,它用于简单模拟场景中的3个坐标轴。红色代表 X 轴,绿色代表 Y 轴,蓝色代表 Z 轴。


const axesHelper = new AxesHelper( 700 )    //创建AxesHelper,700是三条线的长度
this.scene.add( axesHelper )   //将AxesHelper加入到场景中
复制代码

有了AxesHelper,我们在坐标系中设置位置,旋转等信息就方便多了。

  • 首先,创建一个地面,和上面草地的创建一样,PlaneGeometry和贴图。
const floorGeometry = new PlaneGeometry( 800, 1000 )

const floorTexture = new TextureLoader().load('/images/room/floor.png')
floorTexture.wrapS = floorTexture.wrapT = RepeatWrapping
floorTexture.repeat.set( 25, 25 )
floorTexture.anisotropy = 16
const floorMaterial = new MeshLambertMaterial({
  map: floorTexture
})

const floor = new Mesh( floorGeometry, floorMaterial )
复制代码


  • 接下来就是墙体。墙体按形状主要分为:前墙、后墙和侧墙。后墙最简单,就是普通的立方体,侧墙是不规则立方体,前墙是立方体上面挖了门和窗两个洞。

后墙我们直接用BoxGeometry.

const boxGeometry = new BoxGeometry( ...arguments )
const boxMaterial = new MeshLambertMaterial({
  color: 0xe5d890
})
const box = new Mesh( boxGeometry, boxMaterial )
复制代码

侧墙和前墙用ExtrudeGeometryExtrudeGeometry可以从一个二维图形创建出一个三维图形,我们可以先画一个二维的形状,ExtrudeGeometry会将这个二维形状不断 “加厚”,得到一个柱体。类比从一个平面圆到一个圆柱体。

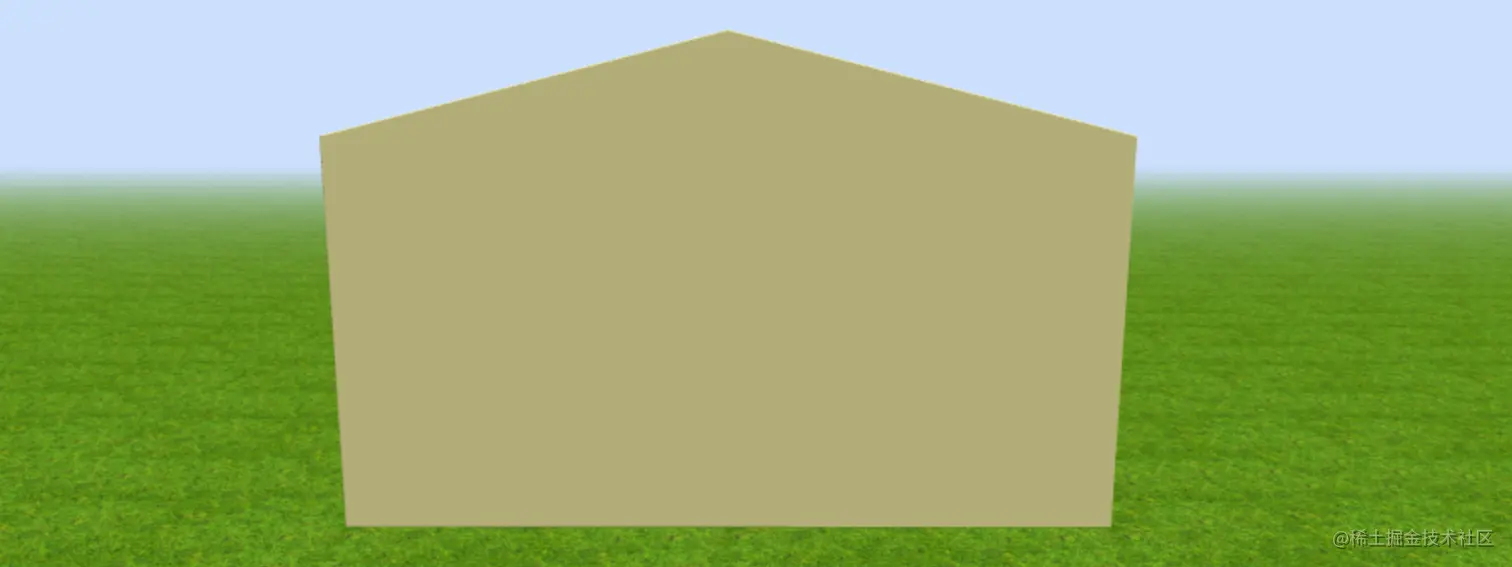

以侧墙为例,我们要先画一个如下的形状,然后把它“加厚”: image.png

function drawShape () {
  const shape = new Shape()   //用Shape类绘制二维形状
  shape.moveTo(-400, 0)       //绘制方法类似canvas中的绘制方法
  shape.lineTo(400, 0)
  shape.lineTo(400,400)
  shape.lineTo(0,500)
  shape.lineTo(-400,400)

  const extrudeSettings = {  //Extrude配置,具体可以修改参数调试各种效果
    amount: 8,
    bevelSegments: 2,
    steps: 2,
    bevelSize: 1,
    bevelThickness: 1
  }
  //根据二维形状和Extrude配置生成ExtrudeGeometry
  const geometry = new ExtrudeGeometry( shape, extrudeSettings )
}

const wallGeometry = drawShape()
const wallMaterial = new MeshLambertMaterial({
  color: 0xe5d890
})
const wall = new Mesh( wallGeometry, wallMaterial )
复制代码

前墙的绘制和侧墙类似,只是要“挖”门和窗两个洞。其实也是在二维图形上“挖”。

drawShape () {
  const shape = new Shape()   //绘制整体形状
  shape.moveTo(-500, 0)
  shape.lineTo(500, 0)
  shape.lineTo(500,400)
  shape.lineTo(-500,400)

  const window = new Path()   //用Path类绘制窗户形状
  window.moveTo(100,100)
  window.lineTo(100,250)
  window.lineTo(300,250)
  window.lineTo(300,100)
  shape.holes.push(window)   //将窗户形状加入到shape.holes数组,就会从当前形状减去窗户形状。

  const door = new Path()   //用Path类绘制门的形状
  door.moveTo(-330,30)
  door.lineTo(-330, 250)
  door.lineTo(-210, 250)
  door.lineTo(-210, 30)
  shape.holes.push(door)    //将门的形状加入到shape.holes数组

  const extrudeSettings = {
    amount: 8,
    bevelSegments: 2,
    steps: 2,
    bevelSize: 1,
    bevelThickness: 5
  }

  const geometry = new ExtrudeGeometry( shape, extrudeSettings )
  return geometry
}
复制代码

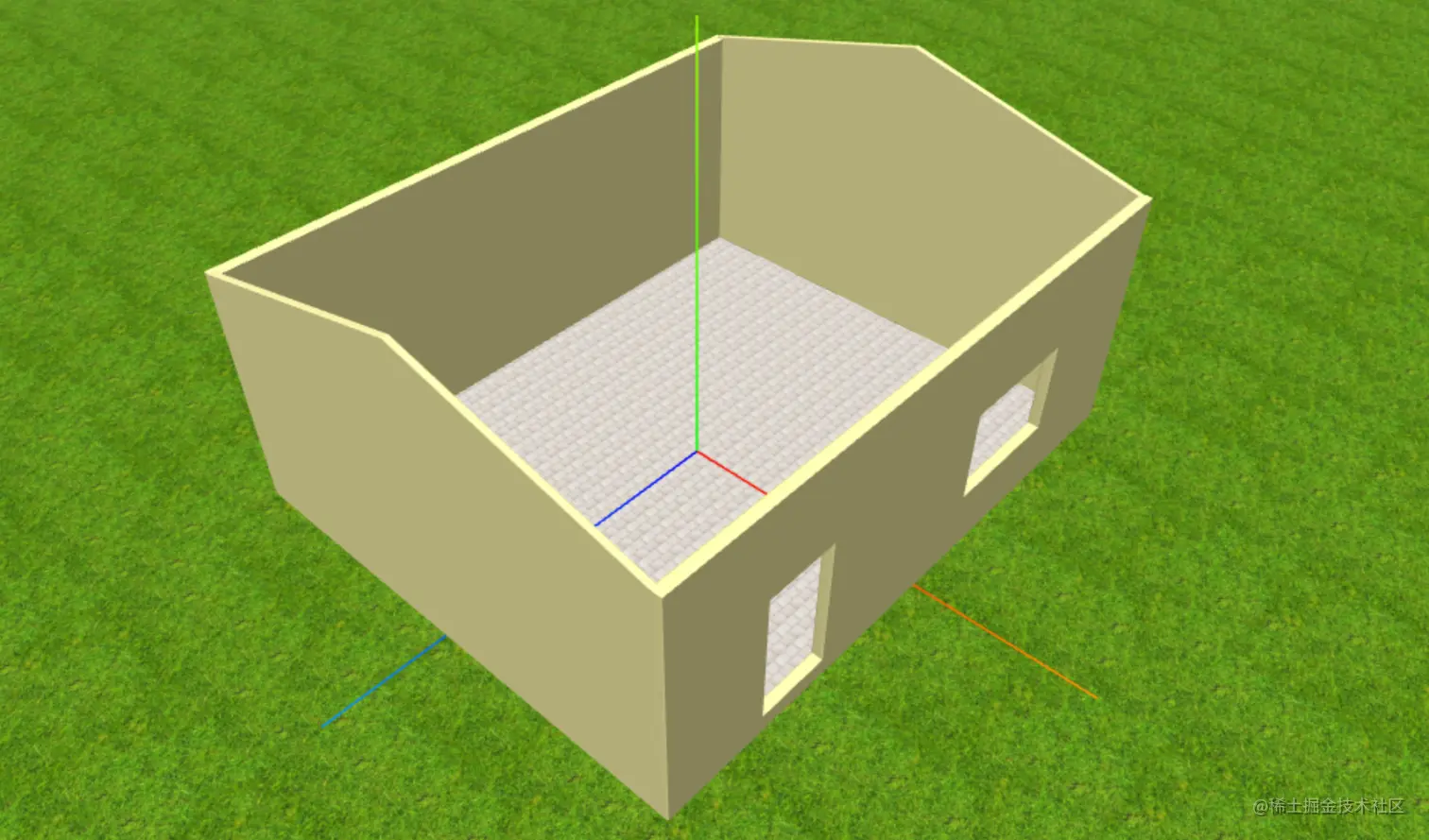

这样,四面墙就绘制完成了,ExtrudeGeometry可以实现各种形状的镂空柱体,后面的门框和窗框也是基于它实现的。


  • 最后就是搭上屋顶。屋顶是用两个BoxGeometry,设置合适的位置和旋转角度实现的,每一个BoxGeometry的其中一面用贴图,剩下的五个面使用纯色。
const roofGeometry = new BoxGeometry( 500, 1300, 10 )   //创建几何体

const roofTexture = new TextureLoader().load('/images/room/roof.png')  //导入贴图
roofTexture.wrapS = roofTexture.wrapT = RepeatWrapping
roofTexture.repeat.set( 2, 2 )

const materials = []    //创建一个6项的材质数组,three.js会自动将每一项贴一个面
const colorMaterial = new MeshLambertMaterial({ color: 'grey' })
const textureMaterial = new MeshLambertMaterial({ map: roofTexture })
for(let i=0; i<6; i++){
  materials.push(colorMaterial)
}
materials[5] = textureMaterial  //将其中一个面的设为图片材质,而其他五个面是纯色材质

const roof = new Mesh( roofGeometry, materials )
复制代码

然后就是调整它的位置,还有倾角,让屋顶和侧墙的斜角切合。


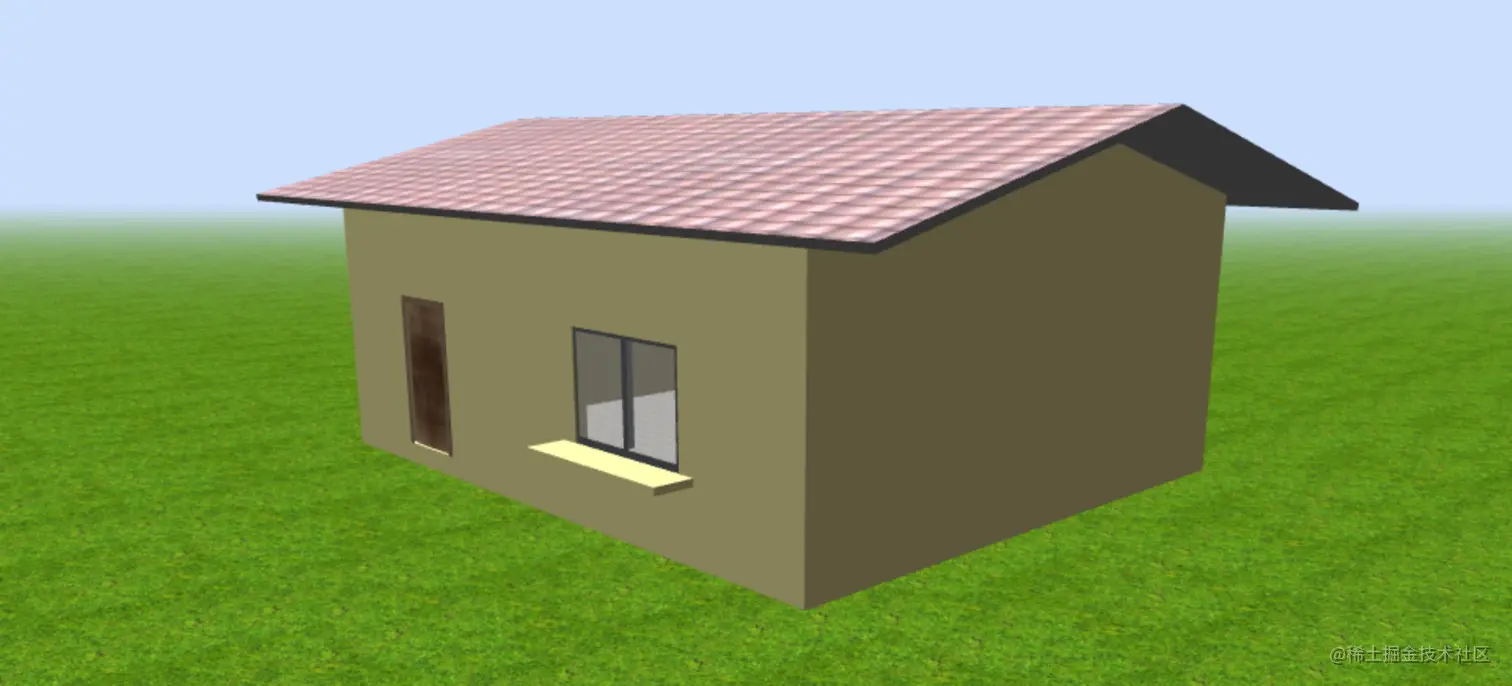

加入门窗

门分为门板和门框,它们形状和材质都不同,但是它们又是一个整体。同样,窗户和窗框也是这样的。

在three.js中,我们用Group类来管理一组物体。

const group = new Group()  //创建Group
group.add( this.frame )    //往Group加入门框
group.add( this.door )     //往Group加入门板
复制代码

这样的一个好处,就是门板和门框可以作为一个整体来设置位置和旋转方向等等。比如要调整一下门的位置、朝向什么的,我们就只需要移动和旋转group,不用分别操作门板和门框。

当然,门板和门框也有相对于group的位移和旋转,比如开关门动画。

initFrame () {
    const frameGeometry = this.drawShape()   //门框的形状是用`ExtrudeGeometry`实现的
    const frameMaterial = new MeshLambertMaterial({  //门框材质
      color: 0x8d7159
    })
    const frame = new Mesh( frameGeometry, frameMaterial )
    this.frame = frame
}

initDoor () {
    const doorGeometry = new BoxGeometry(100,210,4)  //门的形状
    const doorTexture = new TextureLoader().load('/images/room/wood.jpg')
    const doorMaterial = new MeshLambertMaterial({ map: doorTexture })  //门的材质
    const door = new Mesh(doorGeometry, doorMaterial)    //BoxGeometry的材质不是数组时,每个面都会贴这个材质

    this.param = {
      positionX : 60,
      positionZ: 0,
      rotationY: 0
    }
    door.position.set(this.param.positionX, 105, this.param.positionZ)  //门相对于group的位移和旋转,开关门动画会用到。
    door.rotation.y = this.param.rotationY

    this.door = door
    this.status = 'closed'
}
复制代码

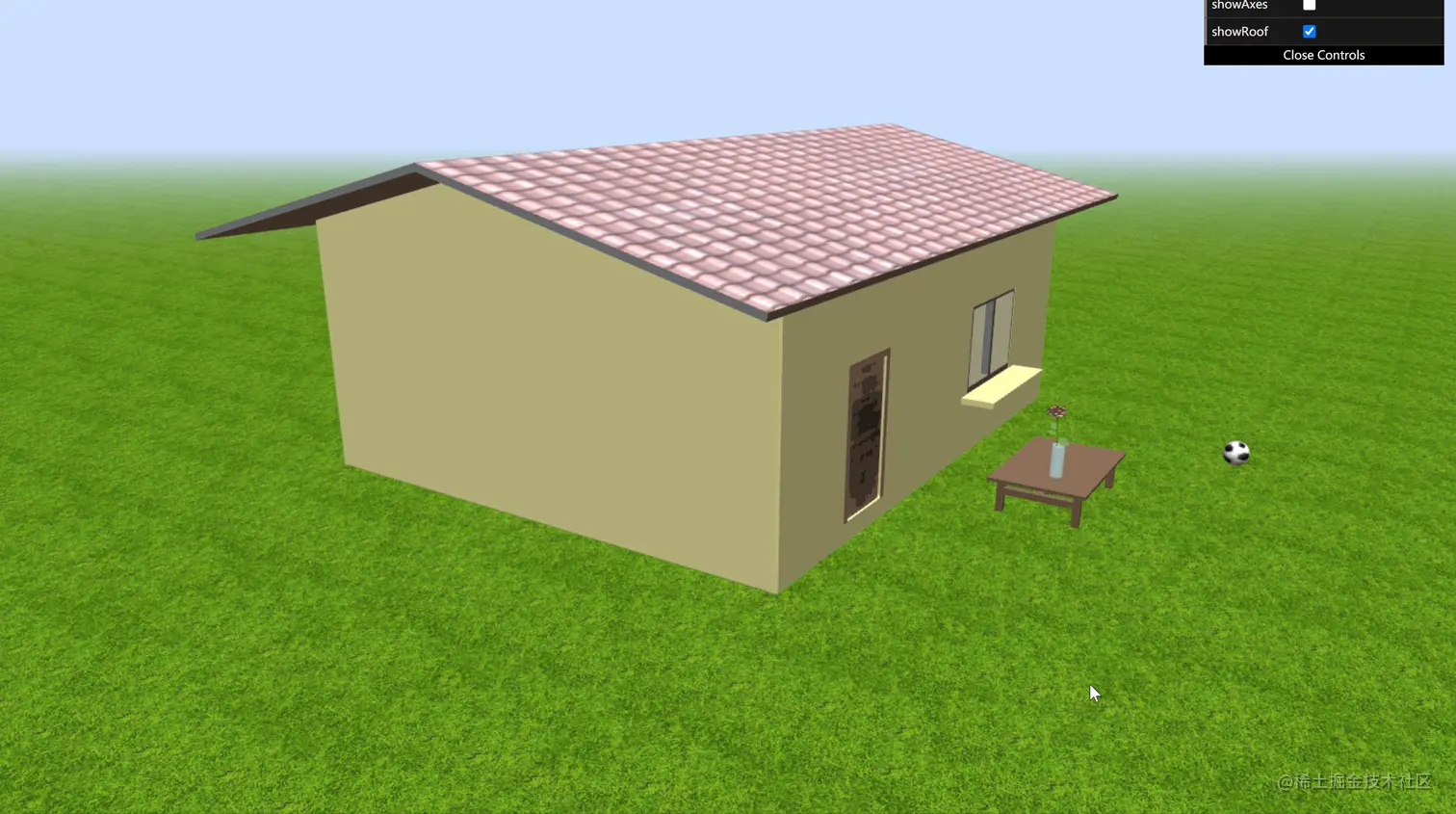

开关门动画

判断鼠标是否点击了某个物体,将鼠标点击位置转换成三维空间中的位置,从摄像机的位置向点击转化后的三维空间位置发射射线,判断物体是否在这条射线上,如果在,就意味着点击了该物体。

window.addEventListener('click', onMouseDown)  //给window绑定点击事件
function onMouseDown (event) {
    let vector = new Vector3(   // 将鼠标位置归一化为设备坐标。x 和 y 方向的取值范围是 (-1 to +1)

      (event.clientX / window.innerWidth) * 2 - 1,
      -(event.clientY / window.innerHeight) * 2 + 1,
      0.5
    )
    vector = vector.unproject(this.camera)
    const raycaster = new Raycaster(    // 通过摄像机和鼠标位置更新射线
      this.camera.position,
      vector.sub(this.camera.position).normalize()
    )

    // 计算物体和射线的交点
    const intersects = raycaster.intersectObjects([this.doorSet.door])
    if(intersects.length > 0){
      this.doorSet.animate()
    }
}
复制代码

在门被点击后,判断门的状态是开还是关,根据状态设置下一个状态的位置和旋转(相对于group)。

animate () {
    if(this.status === 'closed'){
      this.param.positionX = 10
      this.param.positionZ = 50
      this.param.rotationY = -Math.PI/2
      this.status= 'open'
    }else{
      this.param.positionX = 60
      this.param.positionZ = 0
      this.param.rotationY = 0
      this.status= 'closed'
    }
    this.onUpdate(this.param)
}

onUpdate (param) {
    this.door.position.x = param.positionX
    this.door.position.z = param.positionZ
    this.door.rotation.y = param.rotationY
}
复制代码


绘制窗户

窗框的绘制和前墙的绘制一样的操作,都是用ExtrudeGeometry

窗户是用BoxGeometry, 材质是MeshPhysicalMaterial,设置了一定的透明度,模拟玻璃的效果。

const windowGeometry = new BoxGeometry( 150, 200, 4 )
const windowMaterial = new MeshPhysicalMaterial( {
      map: null,
      color: 0xcfcfcf,
      metalness: 0,
      roughness: 0,
      opacity: 0.45,
      transparent: true,
      envMapIntensity: 10,
      premultipliedAlpha: true
} )
const window = new Mesh( windowGeometry, windowMaterial )
复制代码

和门一样,窗户和窗框也添加到一个group中。


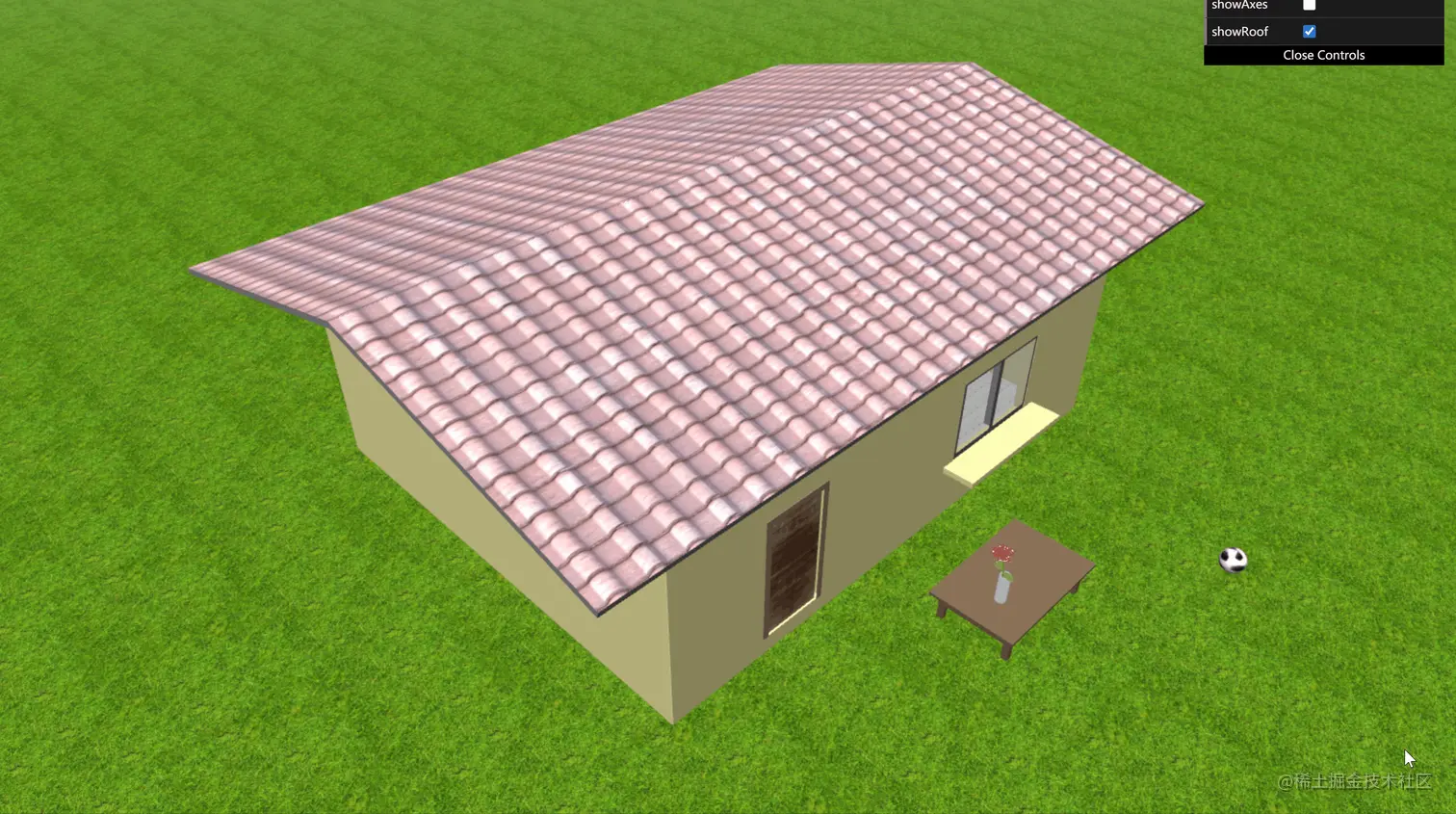

导入桌子和花

桌子和花是导入的外部模型。对于复杂的模型,直接用three.js搭建挺麻烦的,我们可以用专门的建模软件建模,然后导出模型。

three.js支持多种3d模型的导入,这里我们用的OBJ。

OBJ和MTL是相互配合的两种格式,经常一起使用。OBJ文件定义几何体,而MTL文件定义所用的材质。它们的导入都是借助响应的Loader完成。以导入桌子为例:

import { OBJLoader } from "three/examples/jsm/loaders/OBJLoader"  //引入OBJLoader
import { MTLLoader } from "three/examples/jsm/loaders/MTLLoader"  //引入MTLLoader

function addTable (scene) {
  const mtlLoader = new MTLLoader()
  const objLoader = new OBJLoader()

  mtlLoader.load( '../../images/room/table/table.mtl', ( material ) => {  //导入材质
    objLoader.setMaterials( material )                //为objLoader设置材质
    objLoader.load( '../../images/room/table/table.obj', ( object ) => {  //导入形状
      object.position.set(600,0,0)    //设置形状的位置
      scene.add( object )             //将形状加入到场景中
    } );
  })
}

addTable(this.scene)
复制代码

orbitControls

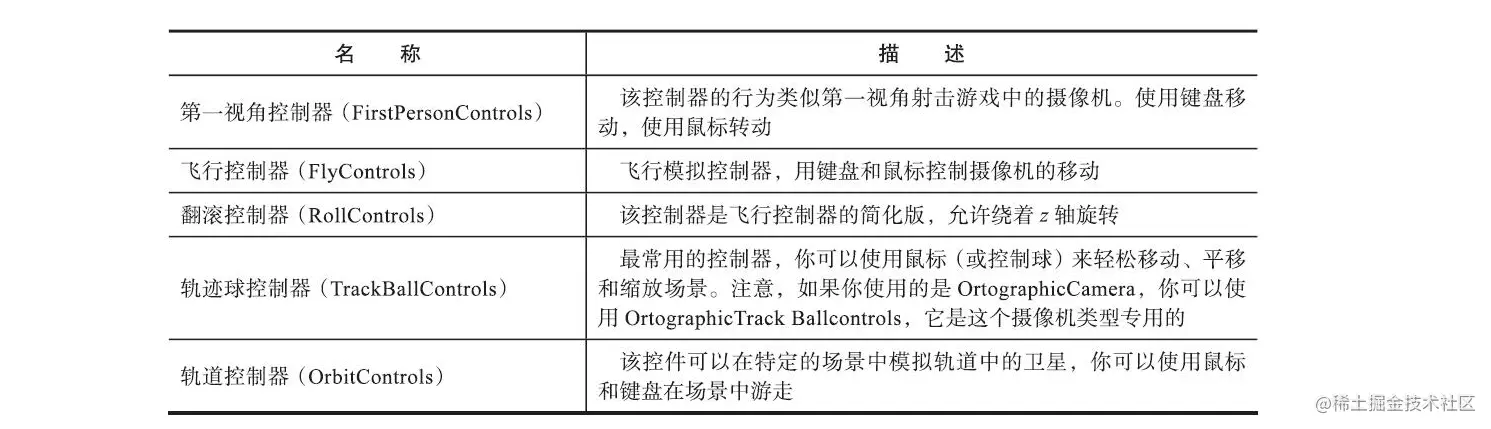

Three.js提供了一些摄像机控件,使用这些控件,你可以控制场景中的摄像机。下面是几个最常用的控件。 image.png 我们这里用的是轨道控制器(OrbitControls),它可以用于控制场景中的对象围绕场景中心旋转和平移。使用方法很简单:

import { OrbitControls } from "three/examples/jsm/controls/OrbitControls"

function addOrbitControls (camera, el) {
  const controls = new OrbitControls( camera, el )  //参数是将要被控制的相机和用于事件监听的HTML元素(通常是renderer.domElement)
  controls.maxPolarAngle = Math.PI * 0.45  //垂直旋转的角度的上限
  controls.enablePan = false    //禁止平移
}

addOrbitControls(this.camera, this.renderer.domElement)
复制代码

OrbitControls允许我们按住鼠标左键旋转画面,按住右键平移画面,用鼠标滚轮放缩画面。这些都是可配置的,这里我们就禁止了平移,并设置了垂直旋转的角度的上限,以防止画面移到草地外。


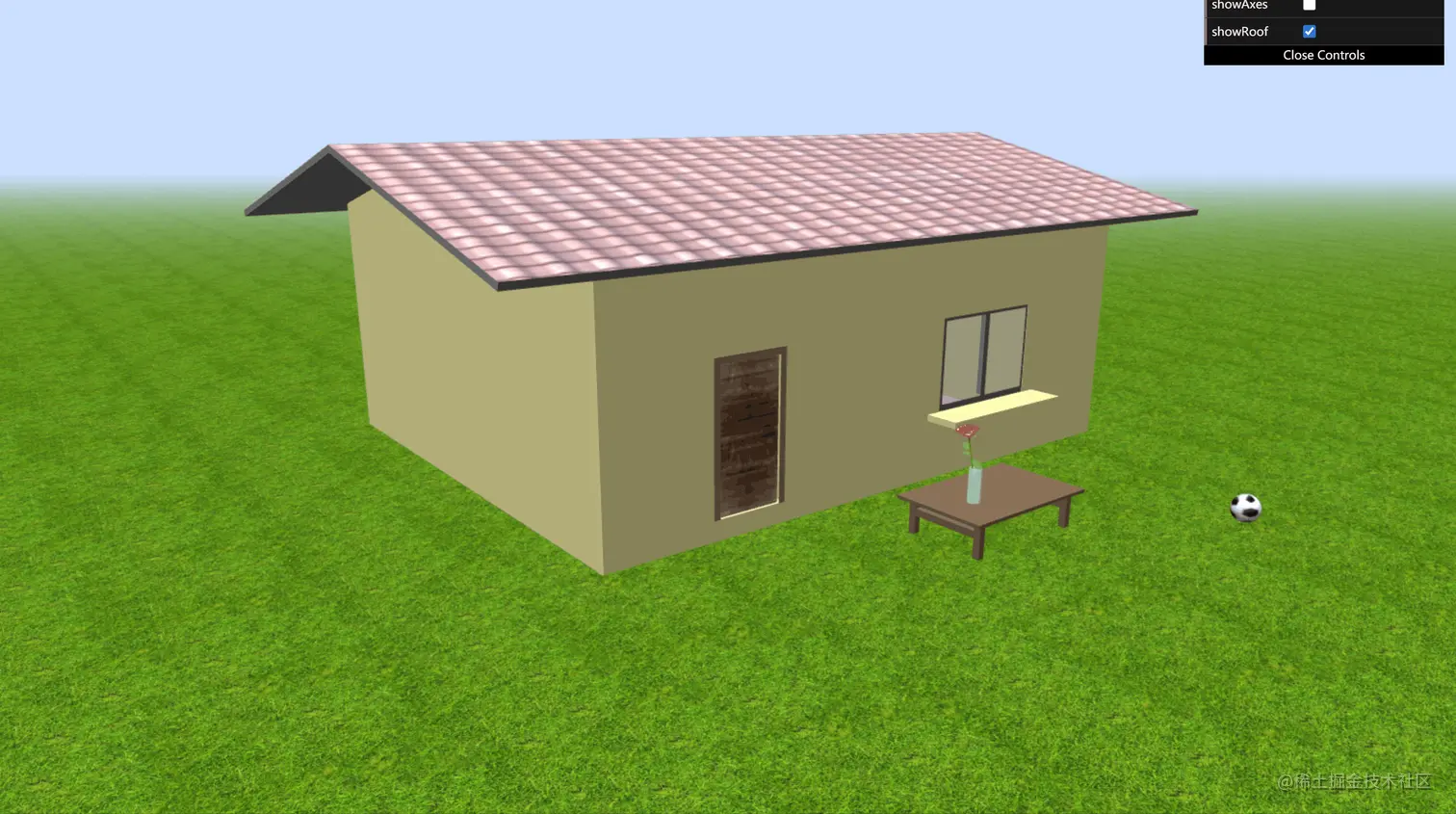

dat.gui

dat.gui可以很容易地创建出能够改变代码变量的界面组件,可以简化three.js的调试,在three的官方案例中,我们常常可以看到dat.gui的使用。

使用方法可以参考这篇文章,手把手教你使用dat.gui ,讲得很详细。

我们这里用它来控制坐标轴线和屋顶的显示和隐藏。


import { GUI } from 'dat.gui'

export function Gui () {    //初始化GUI,添加要控制的变量
  const controls = new function () {
    this.showAxes = false
    this.showRoof = true
  }

  const gui = new GUI()

  gui.add(controls, 'showAxes')
  gui.add(controls, 'showRoof')

  return controls
}
复制代码
//director.js
import { Gui } from "../tools/dat.gui"
this.Controls = Gui()

//在循环渲染中,根据当前Controls中的值判断是否显示axesHelper和roof
animate () {
    if(this.Controls.showAxes){
      this.scene.add( this.axesHelper )
    }else{
      this.scene.remove( this.axesHelper )
    }

    if(this.Controls.showRoof){
      this.scene.add( this.roof_1 )
      this.scene.add( this.roof_2 )
    }else{
      this.scene.remove( this.roof_1 )
      this.scene.remove( this.roof_2 )
    }

    this.renderer.render(this.scene, this.camera)
    requestAnimationFrame(this.animate.bind(this))
}
复制代码

今天就到这里,后面在github上的threejs-tutorial项目会持续更新各种three案例,欢迎大家关注哦~~ github.com/magicsoso/t…
