OC-底层原理-25：GCD-之-底层原理分析

本文是队列创建、同步/异步函数、单例、信号量以及调度组的底层原理分析

队列创建

在上一篇文章GCD 之 函数与队列中，我们理解了队列与函数，知道队列的创建时通过GCD中的dispatch_queue_create方法，下面我们在libdispatch.dylib去探索队列是如何创建的（下载链接）

底层源码分析

• 在源码中搜索dispatch_queue_create

dispatch_queue_t
dispatch_queue_create(const char *label, dispatch_queue_attr_t attr)
{
    return _dispatch_lane_create_with_target(label, attr, DISPATCH_TARGET_QUEUE_DEFAULT, true);
}

• 进入_dispatch_lane_create_with_target(

DISPATCH_NOINLINE
static dispatch_queue_t
_dispatch_lane_create_with_target(const char *label, dispatch_queue_attr_t dqa,
        dispatch_queue_t tq, bool legacy)
{
    // dqai 创建 -
    dispatch_queue_attr_info_t dqai = _dispatch_queue_attr_to_info(dqa);

    //第一步：规范化参数，例如qos, overcommit, tq
    ...

    //拼接队列名称
    const void *vtable;
    dispatch_queue_flags_t dqf = legacy ? DQF_MUTABLE : 0;
    if (dqai.dqai_concurrent) { //vtable表示类的类型
        // OS_dispatch_queue_concurrent
        vtable = DISPATCH_VTABLE(queue_concurrent);
    } else {
        vtable = DISPATCH_VTABLE(queue_serial);
    }

    ....

    //创建队列，并初始化
    dispatch_lane_t dq = _dispatch_object_alloc(vtable,
            sizeof(struct dispatch_lane_s)); // alloc
    //根据dqai.dqai_concurrent的值，就能判断队列 是 串行 还是并发
    _dispatch_queue_init(dq, dqf, dqai.dqai_concurrent ?
            DISPATCH_QUEUE_WIDTH_MAX : 1, DISPATCH_QUEUE_ROLE_INNER |
            (dqai.dqai_inactive ? DISPATCH_QUEUE_INACTIVE : 0)); // init
    //设置队列label标识符
    dq->dq_label = label;//label赋值
    dq->dq_priority = _dispatch_priority_make((dispatch_qos_t)dqai.dqai_qos, dqai.dqai_relpri);//优先级处理

    ...

    //类似于类与元类的绑定，不是直接的继承关系，而是类似于模型与模板的关系
    dq->do_targetq = tq;
    _dispatch_object_debug(dq, "%s", __func__);
    return _dispatch_trace_queue_create(dq)._dq;//研究dq
}

_dispatch_lane_create_with_target 分析

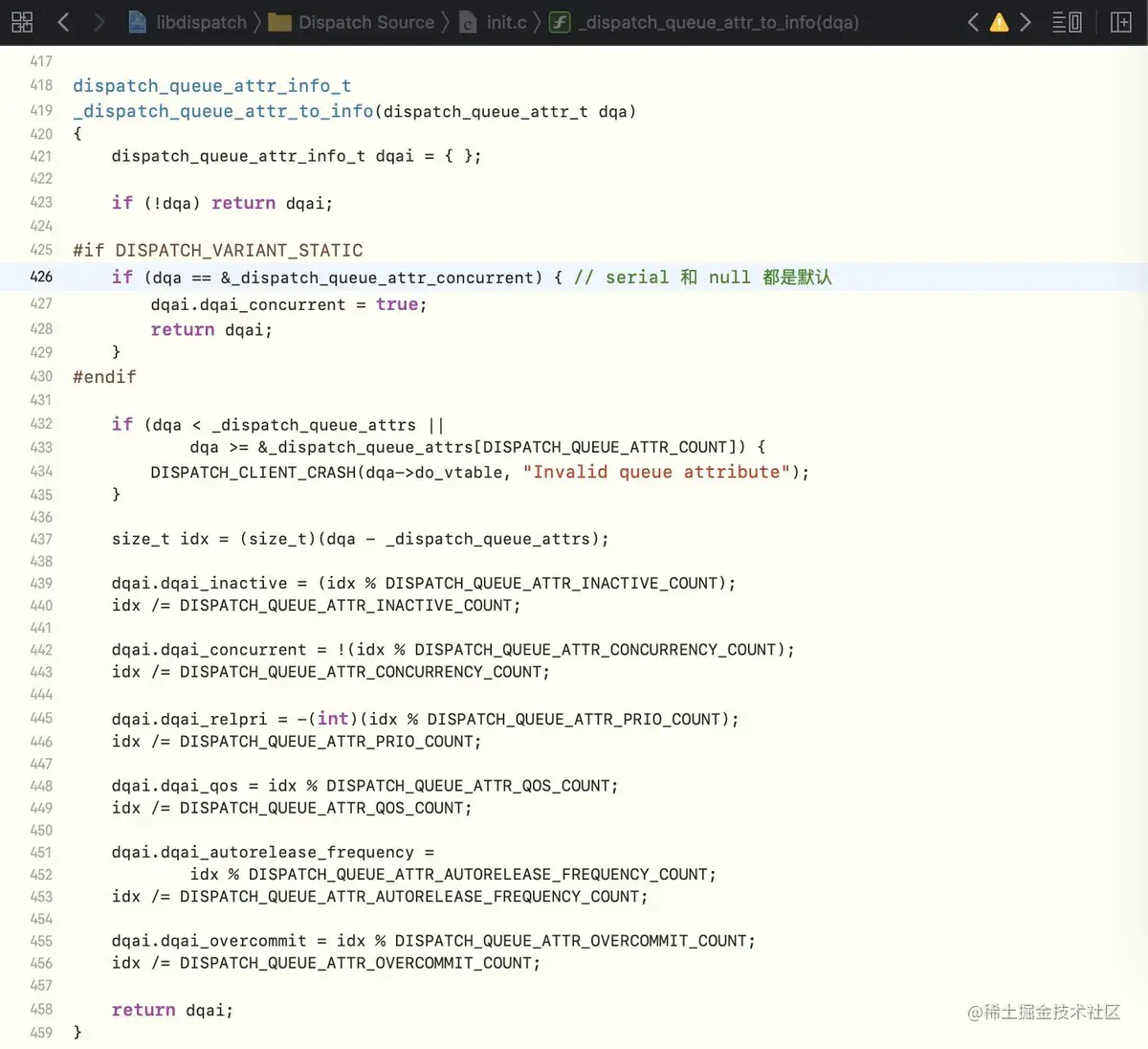

• 【第一步】通过_dispatch_queue_attr_to_info方法传入dqa（即队列类型，串行、并发等）创建dispatch_queue_attr_info_t类型的对象dqai，用于存储队列的相关属性信息



• 【第二步】设置队列相关联的属性，例如服务质量qos等

• 【第三步】通过DISPATCH_VTABLE拼接队列名称，即vtable，其中DISPATCH_VTABLE是宏定义，如下所示，所以队列的类型是通过OS_dispatch_+队列类型queue_concurrent拼接而成的

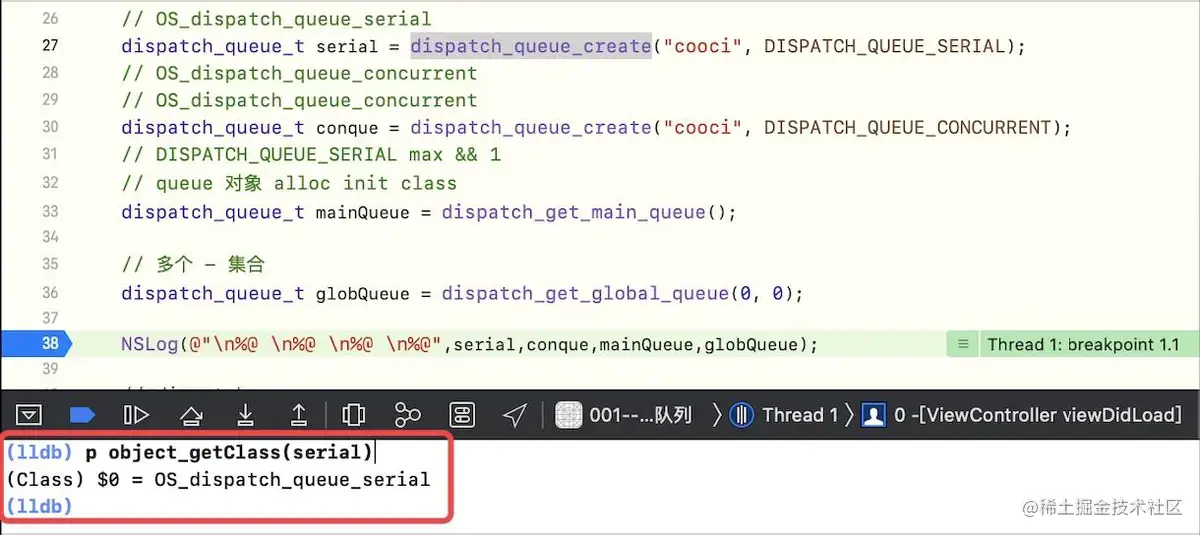

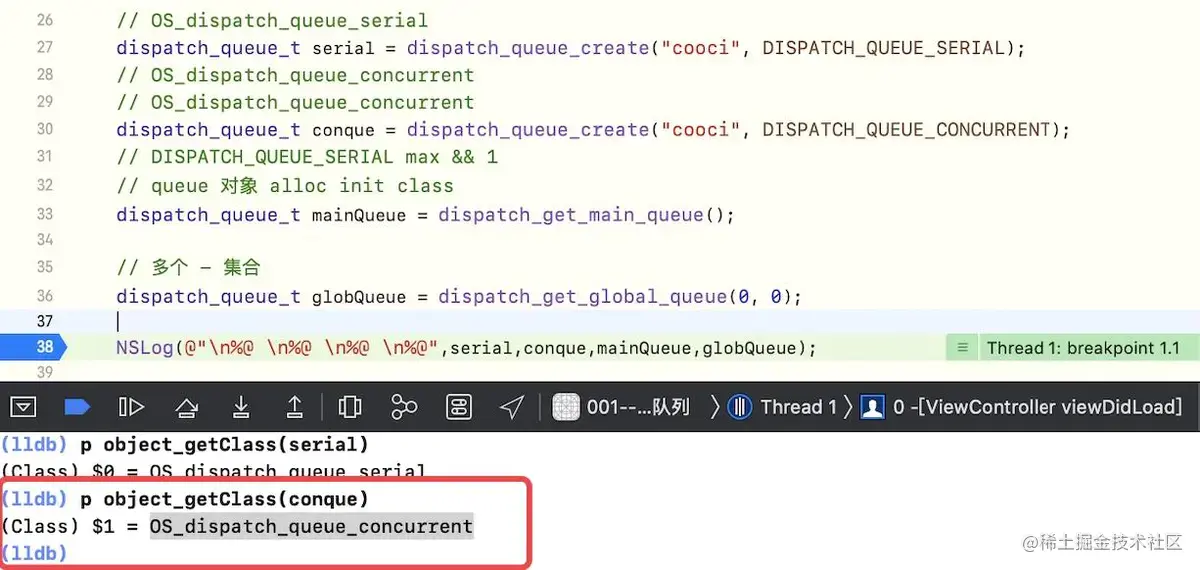

  • 串行队列类型：OS_dispatch_queue_serial，验证如下



  • 并发队列类型：OS_dispatch_queue_concurrent，验证如下



#define DISPATCH_VTABLE(name) DISPATCH_OBJC_CLASS(name)
👇
#define DISPATCH_OBJC_CLASS(name)   (&DISPATCH_CLASS_SYMBOL(name))
👇
#define DISPATCH_CLASS(name) OS_dispatch_##name

• 【第四步】通过alloc+init初始化队列，即dq，其中在_dispatch_queue_init传参中根据dqai.dqai_concurrent的布尔值，就能判断队列 是 串行 还是并发，而 vtable表示队列的类型，说明队列也是对象

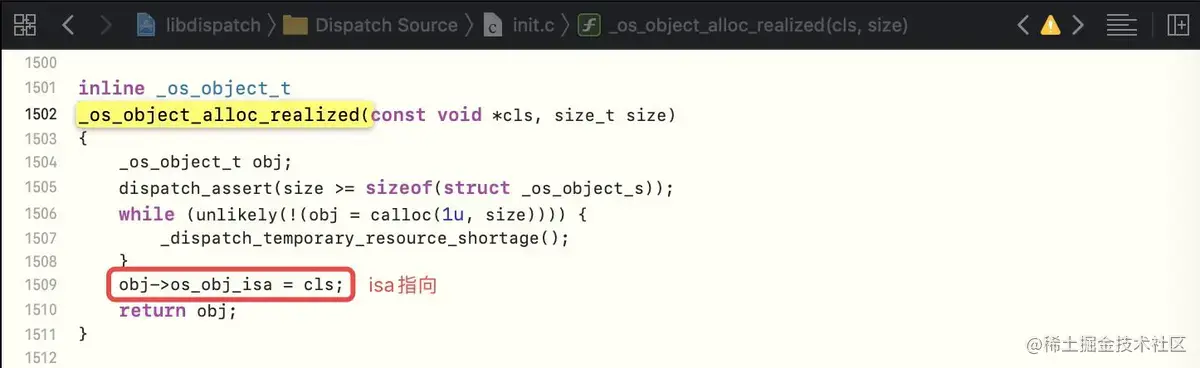

  • 进入_dispatch_object_alloc -> _os_object_alloc_realized方法中设置了isa的指向，从这里可以验证队列也是对象的说法

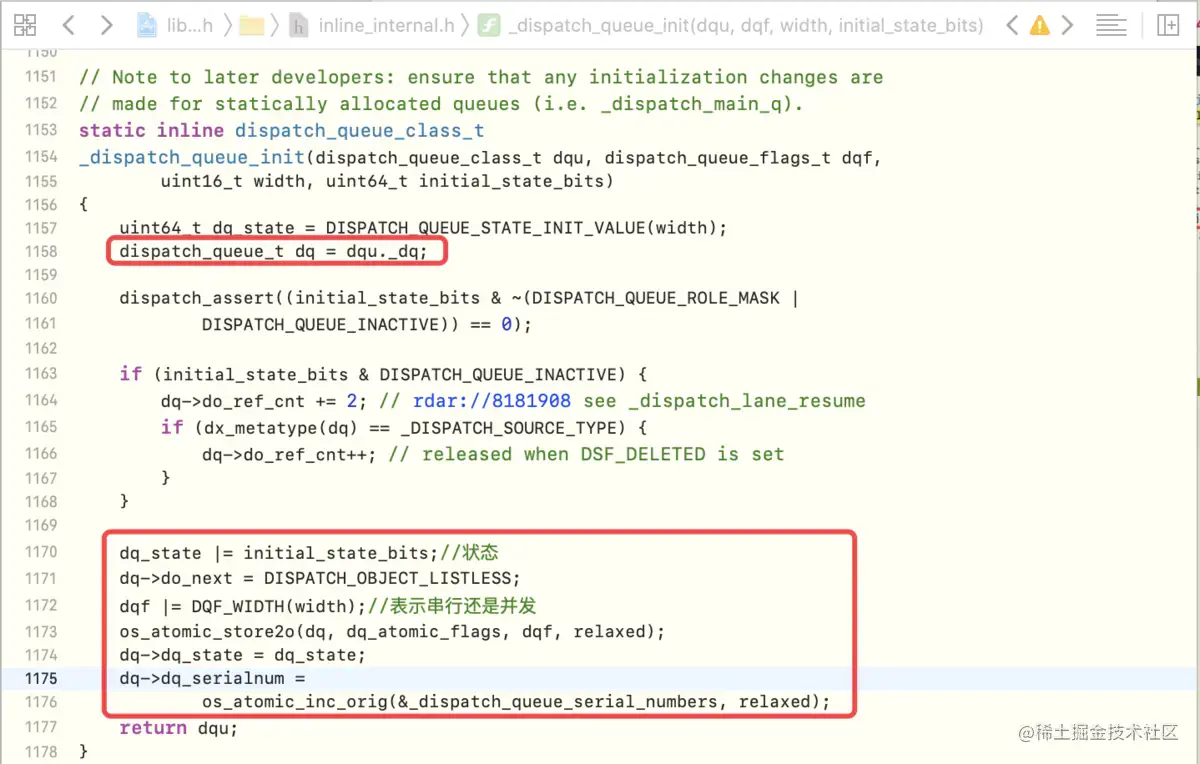

  • 进入_dispatch_queue_init方法,队列类型是dispatch_queue_t,并设置队列的相关属性



• 【第五步】通过_dispatch_trace_queue_create对创建的队列进行处理，其中_dispatch_trace_queue_create是_dispatch_introspection_queue_create封装的宏定义，最后会返回处理过的_dq

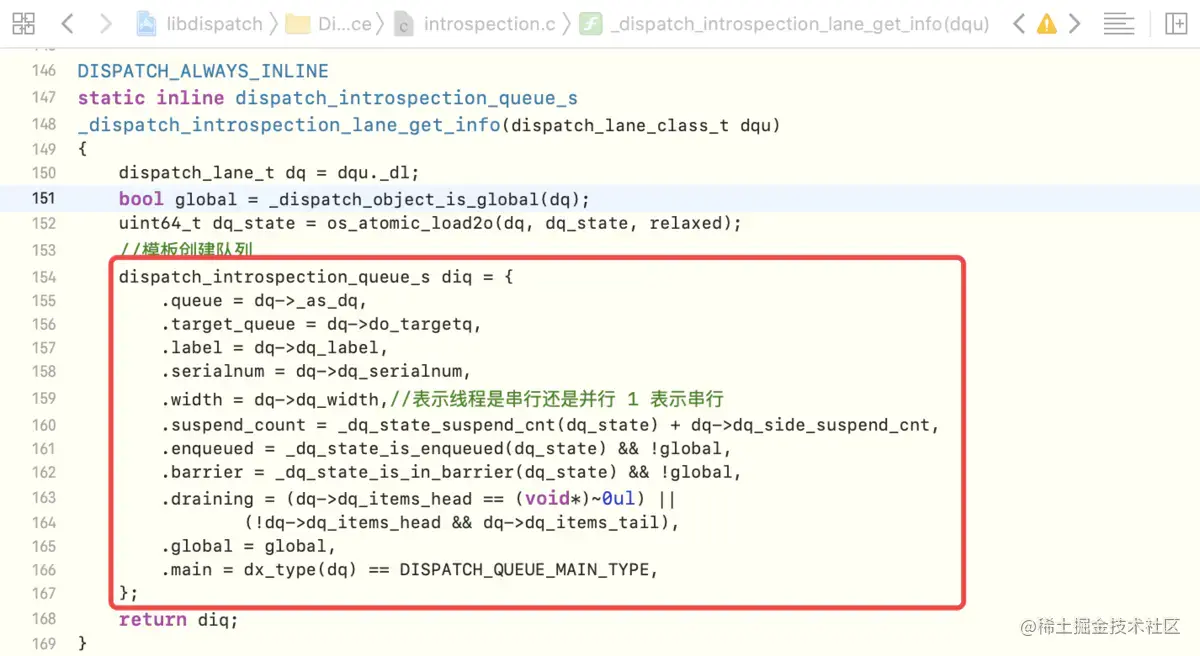

  • 进入_dispatch_introspection_queue_create_hook -> dispatch_introspection_queue_get_info -> _dispatch_introspection_lane_get_info中可以看出，与我们自定义的类还是有所区别的，创建队列在底层的实现是通过模板创建的



总结

• 队列创建方法dispatch_queue_create中的参数二（即队列类型），决定了下层中 max & 1（用于区分是 串行 还是 并发），其中1表示串行

• queue 也是一个对象，也需要底层通过alloc + init 创建，并且在alloc中也有一个class，这个class是通过宏定义拼接而成，并且同时会指定isa的指向

• 创建队列在底层的处理是通过模板创建的，其类型是dispatch_introspection_queue_s结构体

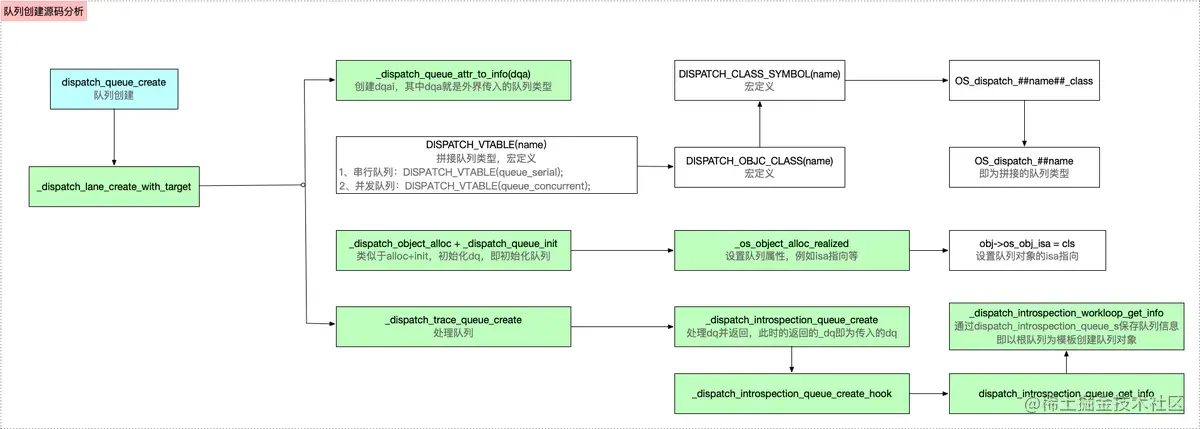

dispatch_queue_create底层分析流程如下图所示

函数 底层原理分析

主要是分析 异步函数dispatch_async 和 同步函数dispatch_sync

异步函数

进入dispatch_async的源码实现，主要分析两个函数

• _dispatch_continuation_init：任务包装函数

• _dispatch_continuation_async：并发处理函数

void
dispatch_async(dispatch_queue_t dq, dispatch_block_t work)//work 任务
{
    dispatch_continuation_t dc = _dispatch_continuation_alloc();
    uintptr_t dc_flags = DC_FLAG_CONSUME;
    dispatch_qos_t qos;

    // 任务包装器（work在这里才有使用） - 接受work - 保存work - 并函数式编程
    // 保存 block
    qos = _dispatch_continuation_init(dc, dq, work, 0, dc_flags);
    //并发处理
    _dispatch_continuation_async(dq, dc, qos, dc->dc_flags);
}

_dispatch_continuation_init 任务包装器

进入_dispatch_continuation_init源码实现，主要是包装任务，并设置线程的回程函数，相当于初始化

DISPATCH_ALWAYS_INLINE
static inline dispatch_qos_t
_dispatch_continuation_init(dispatch_continuation_t dc,
        dispatch_queue_class_t dqu, dispatch_block_t work,
        dispatch_block_flags_t flags, uintptr_t dc_flags)
{
    void *ctxt = _dispatch_Block_copy(work);//拷贝任务

    dc_flags |= DC_FLAG_BLOCK | DC_FLAG_ALLOCATED;
    if (unlikely(_dispatch_block_has_private_data(work))) {
        dc->dc_flags = dc_flags;
        dc->dc_ctxt = ctxt;//赋值
        // will initialize all fields but requires dc_flags & dc_ctxt to be set
        return _dispatch_continuation_init_slow(dc, dqu, flags);
    }

    dispatch_function_t func = _dispatch_Block_invoke(work);//封装work - 异步回调
    if (dc_flags & DC_FLAG_CONSUME) {
        func = _dispatch_call_block_and_release;//回调函数赋值 - 同步回调
    }
    return _dispatch_continuation_init_f(dc, dqu, ctxt, func, flags, dc_flags);
}

主要有以下几步

• 通过_dispatch_Block_copy拷贝任务

• 通过_dispatch_Block_invoke封装任务,即异步回调

• 如果是同步的，则回调函数赋值为_dispatch_call_block_and_release

• 通过_dispatch_continuation_init_f方法将回调函数赋值，即f就是func，将其保存在属性中



_dispatch_continuation_async 并发处理

这个函数中，主要是执行block回调

• 进入_dispatch_continuation_async的源码实现

DISPATCH_ALWAYS_INLINE
static inline void
_dispatch_continuation_async(dispatch_queue_class_t dqu,
        dispatch_continuation_t dc, dispatch_qos_t qos, uintptr_t dc_flags)
{
#if DISPATCH_INTROSPECTION
    if (!(dc_flags & DC_FLAG_NO_INTROSPECTION)) {
        _dispatch_trace_item_push(dqu, dc);//跟踪日志
    }
#else
    (void)dc_flags;
#endif
    return dx_push(dqu._dq, dc, qos);//与dx_invoke一样，都是宏
}

• 其中的关键代码是dx_push(dqu._dq, dc, qos)，dx_push是宏定义，如下所示

#define dx_push(x, y, z) dx_vtable(x)->dq_push(x, y, z)

• 而其中的dq_push需要根据队列的类型，执行不同的函数



符号断点调试执行函数

• 运行demo，通过符号断点，来判断执行的是哪个函数，由于是并发队列，通过增加_dispatch_lane_concurrent_push符号断点，看看是否会走到这里

dispatch_queue_t conque = dispatch_queue_create("com.CJL.Queue", DISPATCH_QUEUE_CONCURRENT);
dispatch_async(conque, ^{
    NSLog(@"异步函数");
});

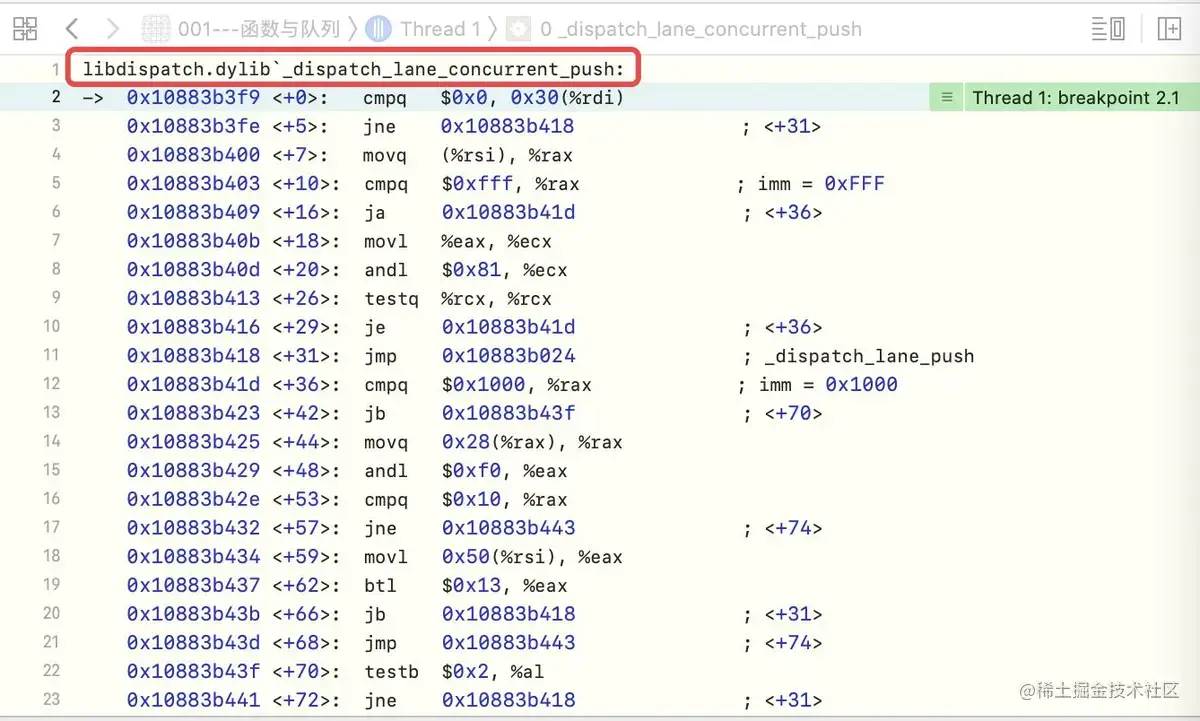

• 运行发现，走的确实是_dispatch_lane_concurrent_push



• 进入_dispatch_lane_concurrent_push源码，发现有两步，继续通过符号断点_dispatch_continuation_redirect_push和_dispatch_lane_push调试，发现走的是_dispatch_continuation_redirect_push

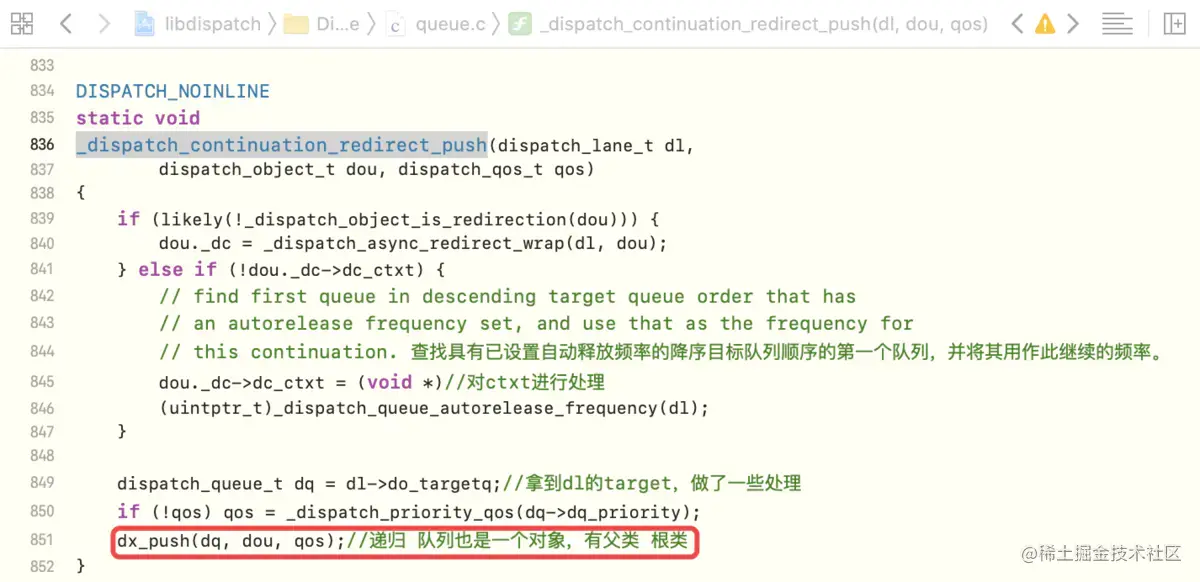

• 进入_dispatch_continuation_redirect_push源码，发现又走到了dx_push，即递归了，综合前面队列创建时可知，队列也是一个对象，有父类、根类，所以会递归执行到根类的方法

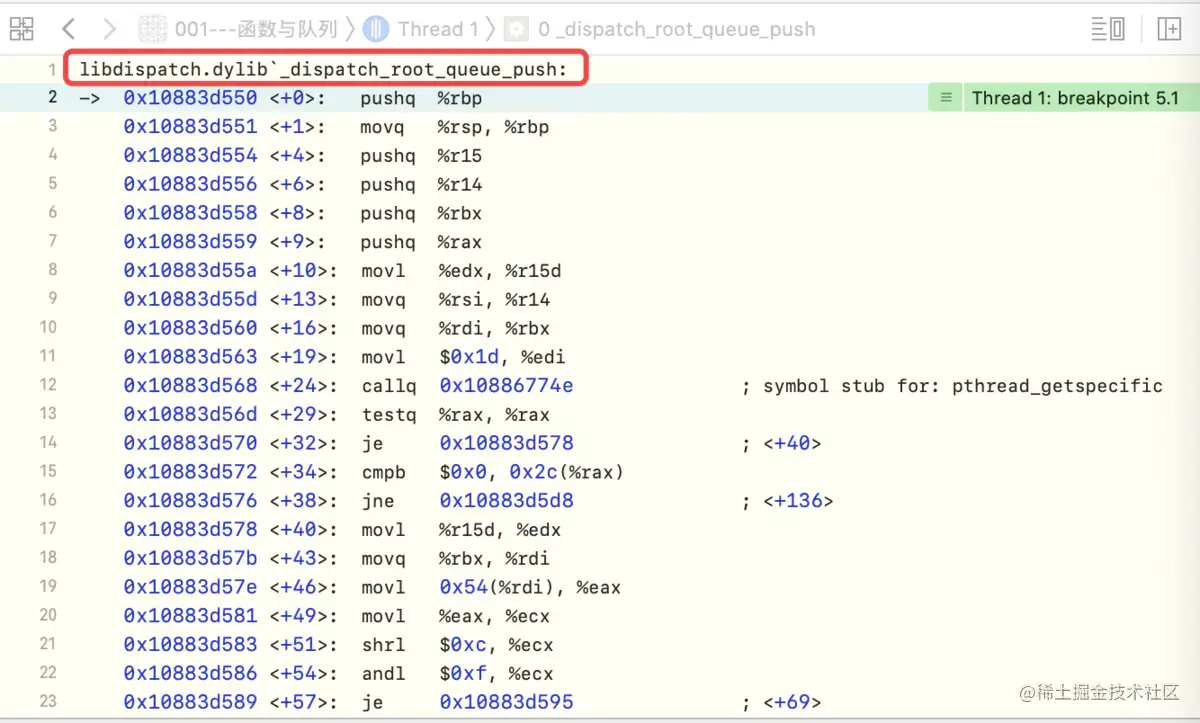

• 接下来，通过根类的_dispatch_root_queue_push符号断点，来验证猜想是否正确，从运行结果看出，完全是正确的



• 进入_dispatch_root_queue_push -> _dispatch_root_queue_push_inline ->_dispatch_root_queue_poke -> _dispatch_root_queue_poke_slow源码，经过符号断点验证，确实是走的这里，查看该方法的源码实现，主要有两步操作

  • 通过_dispatch_root_queues_init方法注册回调

  • 通过do-while循环创建线程，使用pthread_create方法

DISPATCH_NOINLINE
static void
_dispatch_root_queue_poke_slow(dispatch_queue_global_t dq, int n, int floor)
{
    int remaining = n;
    int r = ENOSYS;

    _dispatch_root_queues_init();//重点

    ...
    //do-while循环创建线程
    do {
        _dispatch_retain(dq); // released in _dispatch_worker_thread
        while ((r = pthread_create(pthr, attr, _dispatch_worker_thread, dq))) {
            if (r != EAGAIN) {
                (void)dispatch_assume_zero(r);
            }
            _dispatch_temporary_resource_shortage();
        }
    } while (--remaining);

    ...
}

_dispatch_root_queues_init

• 进入_dispatch_root_queues_init源码实现，发现是一个dispatch_once_f单例（请查看后续单例的底层分析们，这里不作说明），其中传入的func是_dispatch_root_queues_init_once。

DISPATCH_ALWAYS_INLINE
static inline void
_dispatch_root_queues_init(void)
{
    dispatch_once_f(&_dispatch_root_queues_pred, NULL, _dispatch_root_queues_init_once);
}

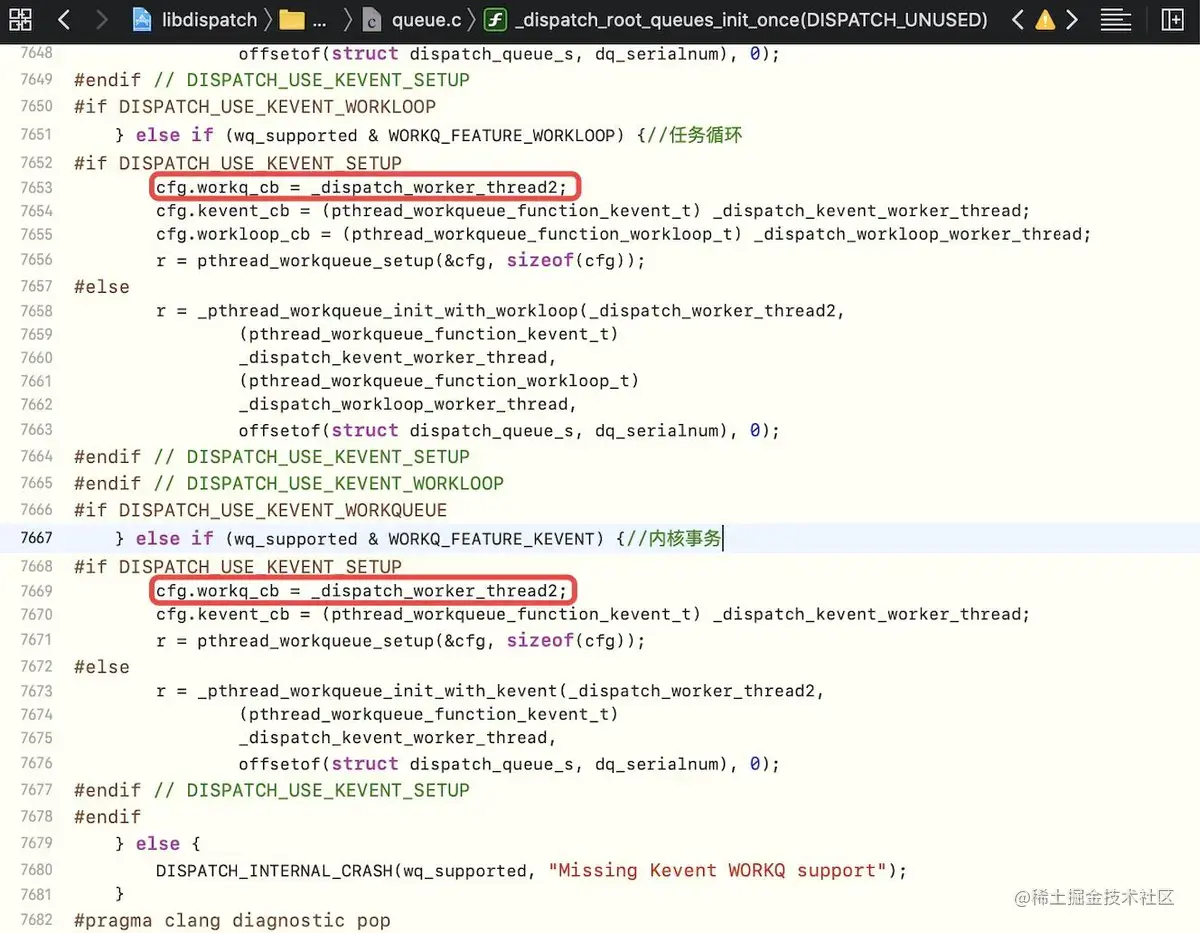

• 进入_dispatch_root_queues_init_once的源码，其内部不同事务的调用句柄都是_dispatch_worker_thread2

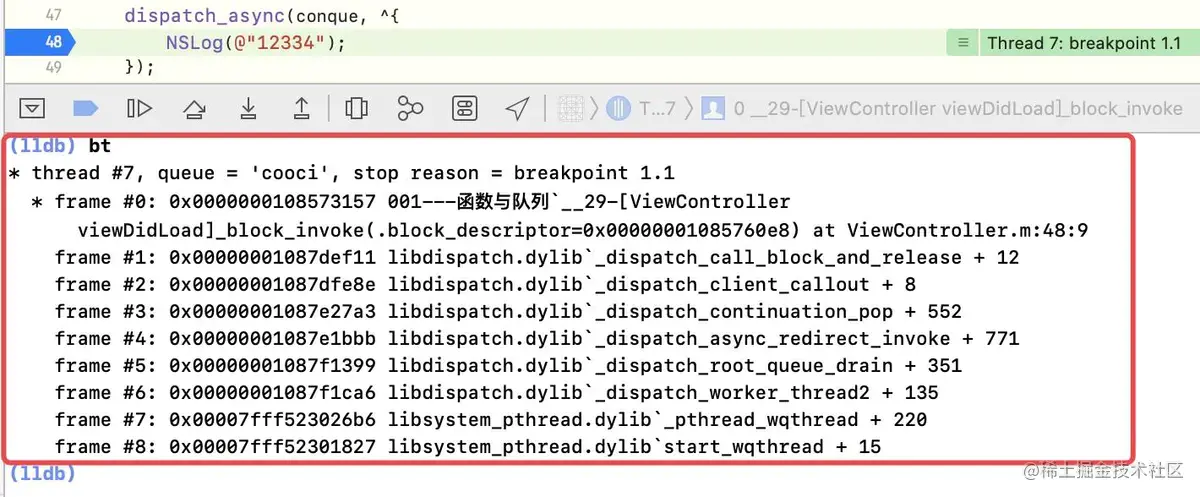

其block回调执行的调用路径为：_dispatch_root_queues_init_once ->_dispatch_worker_thread2 -> _dispatch_root_queue_drain -> _dispatch_root_queue_drain -> _dispatch_continuation_pop_inline -> _dispatch_continuation_invoke_inline -> _dispatch_client_callout -> dispatch_call_block_and_release

这个路径可以通过断点，bt打印堆栈信息得出

说明

在这里需要说明一点的是，单例的block回调和异步函数的block回调是不同的

• 单例中，block回调中的func是_dispatch_Block_invoke(block)

• 而异步函数中，block回调中的func是dispatch_call_block_and_release

总结

所以，综上所述，异步函数的底层分析如下

• 【准备工作】：首先，将异步任务拷贝并封装，并设置回调函数func

• 【block回调】：底层通过dx_push递归，会重定向到根队列，然后通过pthread_creat创建线程，最后通过dx_invoke执行block回调（注意dx_push 和 dx_invoke 是成对的）

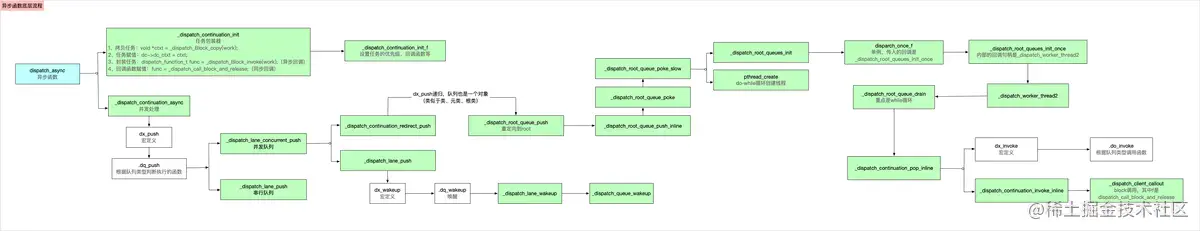

异步函数的底层分析流程如图所示

同步函数

进入dispatch_sync源码实现，其底层的实现是通过栅栏函数实现的(栅栏函数的底层分析见后文)

DISPATCH_NOINLINE
void
dispatch_sync(dispatch_queue_t dq, dispatch_block_t work)
{
    uintptr_t dc_flags = DC_FLAG_BLOCK;
    if (unlikely(_dispatch_block_has_private_data(work))) {
        return _dispatch_sync_block_with_privdata(dq, work, dc_flags);
    }
    _dispatch_sync_f(dq, work, _dispatch_Block_invoke(work), dc_flags);
}

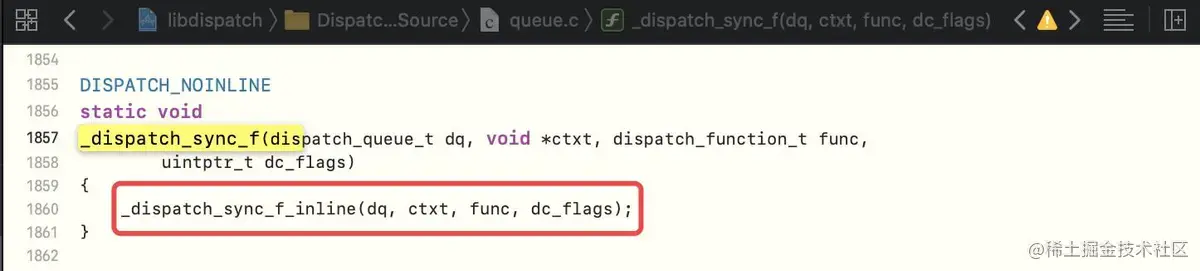

• 进入_dispatch_sync_f源码



• 查看_dispatch_sync_f_inline源码，其中width = 1表示是串行队列，其中有两个重点：

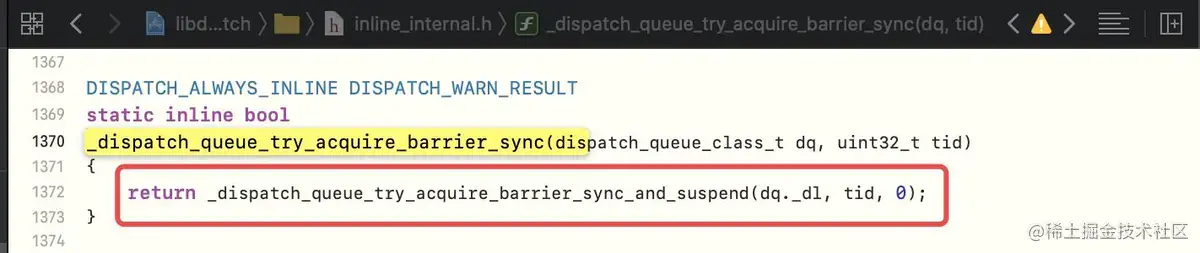

  • 栅栏：_dispatch_barrier_sync_f（可以通过后文的栅栏函数底层分析解释），可以得出同步函数的底层实现其实是同步栅栏函数

  • 死锁：_dispatch_sync_f_slow，如果存在相互等待的情况，就会造成死锁

DISPATCH_ALWAYS_INLINE
static inline void
_dispatch_sync_f_inline(dispatch_queue_t dq, void *ctxt,
        dispatch_function_t func, uintptr_t dc_flags)
{
    if (likely(dq->dq_width == 1)) {//表示是串行队列
        return _dispatch_barrier_sync_f(dq, ctxt, func, dc_flags);//栅栏
    }

    if (unlikely(dx_metatype(dq) != _DISPATCH_LANE_TYPE)) {
        DISPATCH_CLIENT_CRASH(0, "Queue type doesn't support dispatch_sync");
    }

    dispatch_lane_t dl = upcast(dq)._dl;
    // Global concurrent queues and queues bound to non-dispatch threads
    // always fall into the slow case, see DISPATCH_ROOT_QUEUE_STATE_INIT_VALUE
    if (unlikely(!_dispatch_queue_try_reserve_sync_width(dl))) {
        return _dispatch_sync_f_slow(dl, ctxt, func, 0, dl, dc_flags);//死锁
    }

    if (unlikely(dq->do_targetq->do_targetq)) {
        return _dispatch_sync_recurse(dl, ctxt, func, dc_flags);
    }

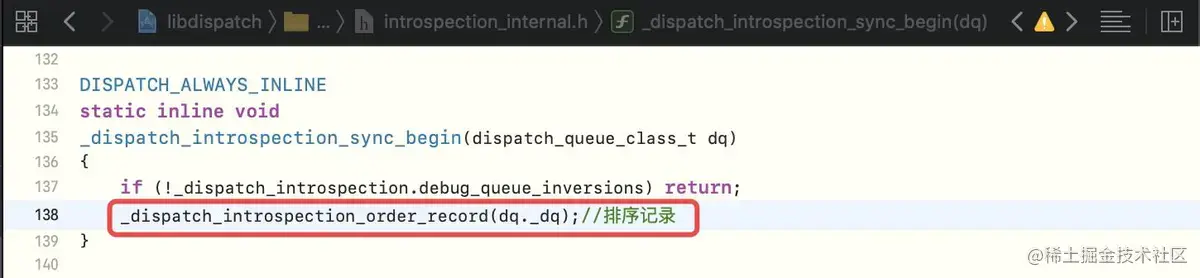

    _dispatch_introspection_sync_begin(dl);//处理当前信息
    _dispatch_sync_invoke_and_complete(dl, ctxt, func DISPATCH_TRACE_ARG(
            _dispatch_trace_item_sync_push_pop(dq, ctxt, func, dc_flags)));//block执行并释放
}

_dispatch_sync_f_slow 死锁

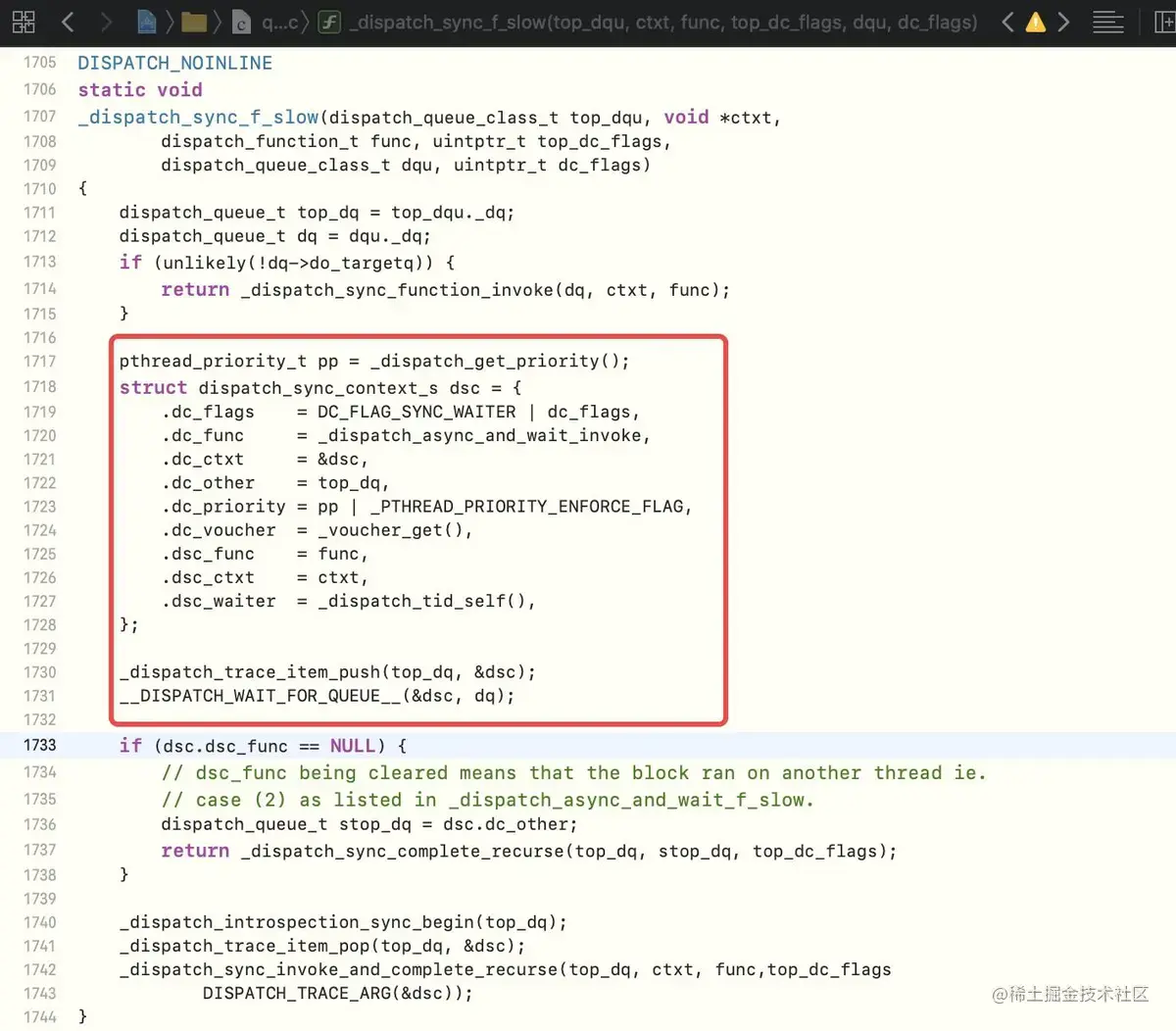

• 进入_dispatch_sync_f_slow，当前的主队列是挂起、阻塞的



• 往一个队列中 加入任务，会push加入主队列，进入_dispatch_trace_item_push

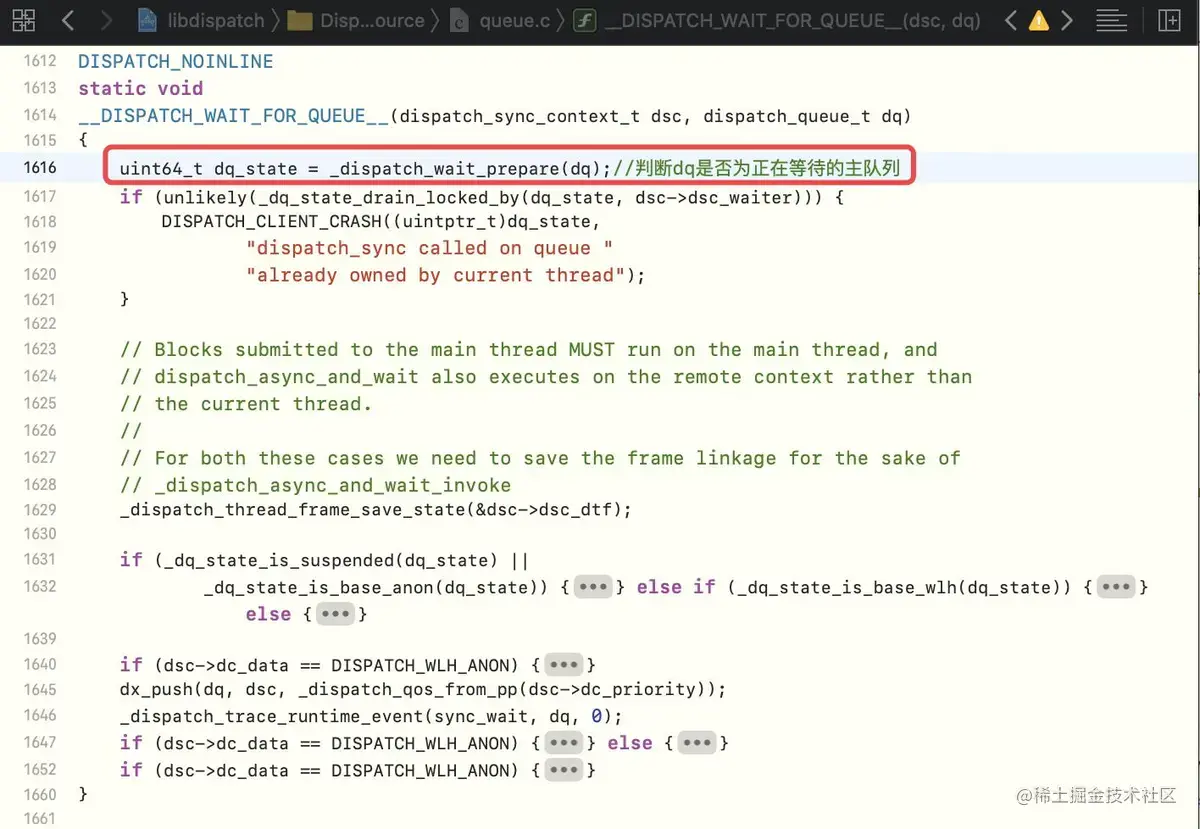

• 进入__DISPATCH_WAIT_FOR_QUEUE__，判断dq是否为正在等待的队列，然后给出一个状态state，然后将dq的状态和当前任务依赖的队列进行匹配



• 进入_dq_state_drain_locked_by -> _dispatch_lock_is_locked_by源码

DISPATCH_ALWAYS_INLINE
static inline bool
_dispatch_lock_is_locked_by(dispatch_lock lock_value, dispatch_tid tid)
{
    // equivalent to _dispatch_lock_owner(lock_value) == tid
    //异或操作：相同为0，不同为1，如果相同，则为0，0 &任何数都为0
    //即判断 当前要等待的任务 和 正在执行的任务是否一样，通俗的解释就是 执行和等待的是否在同一队列
    return ((lock_value ^ tid) & DLOCK_OWNER_MASK) == 0;
}

如果当前等待的和正在执行的是同一个队列，即判断线程ID是否相乘，如果相等，则会造成死锁

同步函数 + 并发队列 顺序执行的原因

在_dispatch_sync_invoke_and_complete -> _dispatch_sync_function_invoke_inline源码中，主要有三个步骤:

• 将任务压入队列： _dispatch_thread_frame_push
• 执行任务的block回调： _dispatch_client_callout
• 将任务出队：_dispatch_thread_frame_pop

从实现中可以看出，是先将任务push队列中，然后执行block回调，在将任务pop，所以任务是顺序执行的。

总结

同步函数的底层实现如下：

• 同步函数的底层实现实际是同步栅栏函数

• 同步函数中如果当前正在执行的队列和等待的是同一个队列，形成相互等待的局面，则会造成死锁

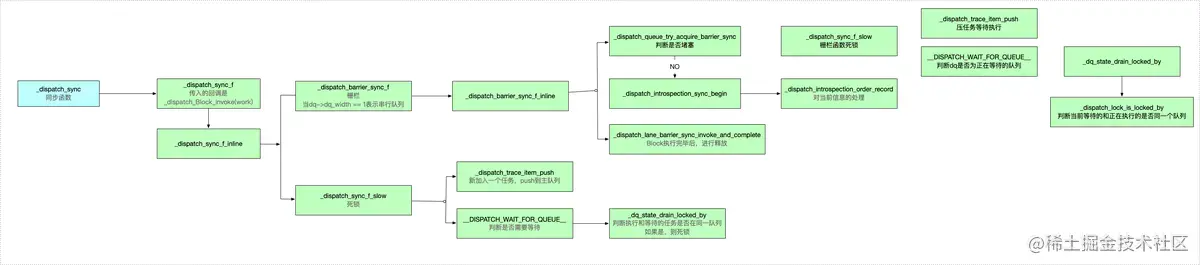

所以，综上所述，同步函数的底层实现流程如图所示

单例

在日常开发中，我们一般使用GCD的dispatch_once来创建单例，如下所示

static dispatch_once_t onceToken;
dispatch_once(&onceToken, ^{
    NSLog(@"单例应用");
});

首先对于单例，我们需要了解两点

• 【执行一次的原因】单例的流程只执行一次，底层是如何控制的，即为什么只能执行一次？
• 【block调用时机】单例的block是在什么时候进行调用的？

下面带着以下两点疑问，我们来针对单例的底层进行分析

• 进入dispatch_once源码实现,底层是通过dispatch_once_f实现的

  • 参数1：onceToken，它是一个静态变量，由于不同位置定义的静态变量是不同的，所以静态变量具有唯一性

  • 参数2：block回调

void
dispatch_once(dispatch_once_t *val, dispatch_block_t block)
{
    dispatch_once_f(val, block, _dispatch_Block_invoke(block));
}

• 进入dispatch_once_f源码，其中的val 是外界传入的onceToken静态变量，而func是_dispatch_Block_invoke(block)，其中单例的底层主要分为以下几步

  • 将val，也就是静态变量转换为dispatch_once_gate_t类型的变量l

  • 通过os_atomic_load获取此时的任务的标识符v

    • 如果v等于DLOCK_ONCE_DONE，表示任务已经执行过了，直接return

    • 如果 任务执行后，加锁失败了，则走到_dispatch_once_mark_done_if_quiesced函数，再次进行存储，将标识符置为DLOCK_ONCE_DONE

    • 反之，则通过_dispatch_once_gate_tryenter尝试进入任务，即解锁，然后执行_dispatch_once_callout执行block回调

  • 如果此时有任务正在执行，再次进来一个任务2，则通过_dispatch_once_wait函数让任务2进入无限次等待

DISPATCH_NOINLINE
void
dispatch_once_f(dispatch_once_t *val, void *ctxt, dispatch_function_t func)
{
    dispatch_once_gate_t l = (dispatch_once_gate_t)val;

#if !DISPATCH_ONCE_INLINE_FASTPATH || DISPATCH_ONCE_USE_QUIESCENT_COUNTER
    uintptr_t v = os_atomic_load(&l->dgo_once, acquire);//load
    if (likely(v == DLOCK_ONCE_DONE)) {//已经执行过了，直接返回
        return;
    }
#if DISPATCH_ONCE_USE_QUIESCENT_COUNTER
    if (likely(DISPATCH_ONCE_IS_GEN(v))) {
        return _dispatch_once_mark_done_if_quiesced(l, v);
    }
#endif
#endif
    if (_dispatch_once_gate_tryenter(l)) {//尝试进入
        return _dispatch_once_callout(l, ctxt, func);
    }
    return _dispatch_once_wait(l);//无限次等待
}

_dispatch_once_gate_tryenter 解锁

查看其源码，主要是通过底层os_atomic_cmpxchg方法进行对比，如果比较没有问题，则进行加锁，即任务的标识符置为DLOCK_ONCE_UNLOCKED

DISPATCH_ALWAYS_INLINE
static inline bool
_dispatch_once_gate_tryenter(dispatch_once_gate_t l)
{
    return os_atomic_cmpxchg(&l->dgo_once, DLOCK_ONCE_UNLOCKED,
            (uintptr_t)_dispatch_lock_value_for_self(), relaxed);//首先对比，然后进行改变
}

_dispatch_once_callout 回调

进入_dispatch_once_callout源码，主要就两步

• _dispatch_client_callout：block回调执行

• _dispatch_once_gate_broadcast：进行广播

DISPATCH_NOINLINE
static void
_dispatch_once_callout(dispatch_once_gate_t l, void *ctxt,
        dispatch_function_t func)
{
    _dispatch_client_callout(ctxt, func);//block调用执行
    _dispatch_once_gate_broadcast(l);//进行广播：告诉别人有了归属，不要找我了

• 进入_dispatch_client_callout源码，主要就是执行block回调，其中的f等于_dispatch_Block_invoke(block)，即异步回调

#undef _dispatch_client_callout
void
_dispatch_client_callout(void *ctxt, dispatch_function_t f)
{
    @try {
        return f(ctxt);
    }
    @catch (...) {
        objc_terminate();
    }
}

• 进入 _dispatch_once_gate_broadcast -> _dispatch_once_mark_done源码，主要就是给dgo->dgo_once一个值，然后将任务的标识符为DLOCK_ONCE_DONE，即解锁

DISPATCH_ALWAYS_INLINE
static inline uintptr_t
_dispatch_once_mark_done(dispatch_once_gate_t dgo)
{
    //如果不相同，直接改为相同，然后上锁 -- DLOCK_ONCE_DONE
    return os_atomic_xchg(&dgo->dgo_once, DLOCK_ONCE_DONE, release);
}

总结

针对单例的底层实现，主要说明如下：

• 【单例只执行一次的原理】：GCD单例中，有两个重要参数，onceToken 和 block，其中onceToken是静态变量，具有唯一性，在底层被封装成了dispatch_once_gate_t类型的变量l，l主要是用来获取底层原子封装性的关联，即变量v，通过v来查询任务的状态，如果此时v等于DLOCK_ONCE_DONE，说明任务已经处理过一次了，直接return

• 【block调用时机】：如果此时任务没有执行过，则会在底层通过C++函数的比较，将任务进行加锁，即任务状态置为DLOCK_ONCE_UNLOCK，目的是为了保证当前任务执行的唯一性，防止在其他地方有多次定义。加锁之后进行block回调函数的执行，执行完成后，将当前任务解锁，将当前的任务状态置为DLOCK_ONCE_DONE，在下次进来时，就不会在执行，会直接返回

• 【多线程影响】：如果在当前任务执行期间，有其他任务进来，会进入无限次等待，原因是当前任务已经获取了锁，进行了加锁，其他任务是无法获取锁的

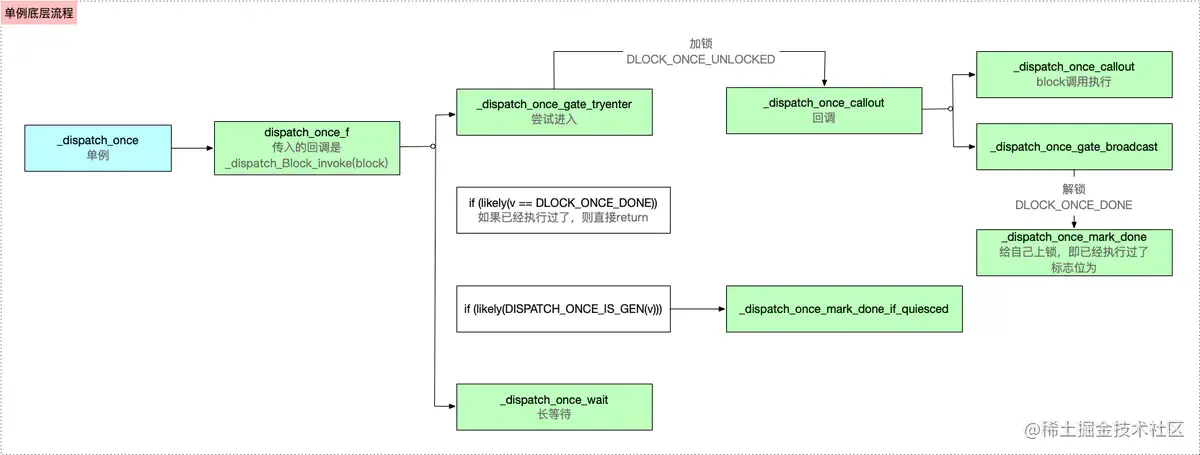

单例的底层流程分析如下如所示

栅栏函数

GCD中常用的栅栏函数，主要有两种

• 同步栅栏函数dispatch_barrier_sync（在主线程中执行）：前面的任务执行完毕才会来到这里，但是同步栅栏函数会堵塞线程，影响后面的任务执行

• 异步栅栏函数dispatch_barrier_async：前面的任务执行完毕才会来到这里

栅栏函数最直接的作用就是 控制任务执行顺序，使同步执行。

同时，栅栏函数需要注意一下几点

• 栅栏函数只能控制同一并发队列

• 同步栅栏添加进入队列的时候，当前线程会被锁死，直到同步栅栏之前的任务和同步栅栏任务本身执行完毕时，当前线程才会打开然后继续执行下一句代码。

• 在使用栅栏函数时.使用自定义队列才有意义,如果用的是串行队列或者系统提供的全局并发队列,这个栅栏函数的作用等同于一个同步函数的作用，没有任何意义

代码调试

总共有4个任务，其中前2个任务有依赖关系，即任务1执行完，执行任务2，此时可以使用栅栏函数

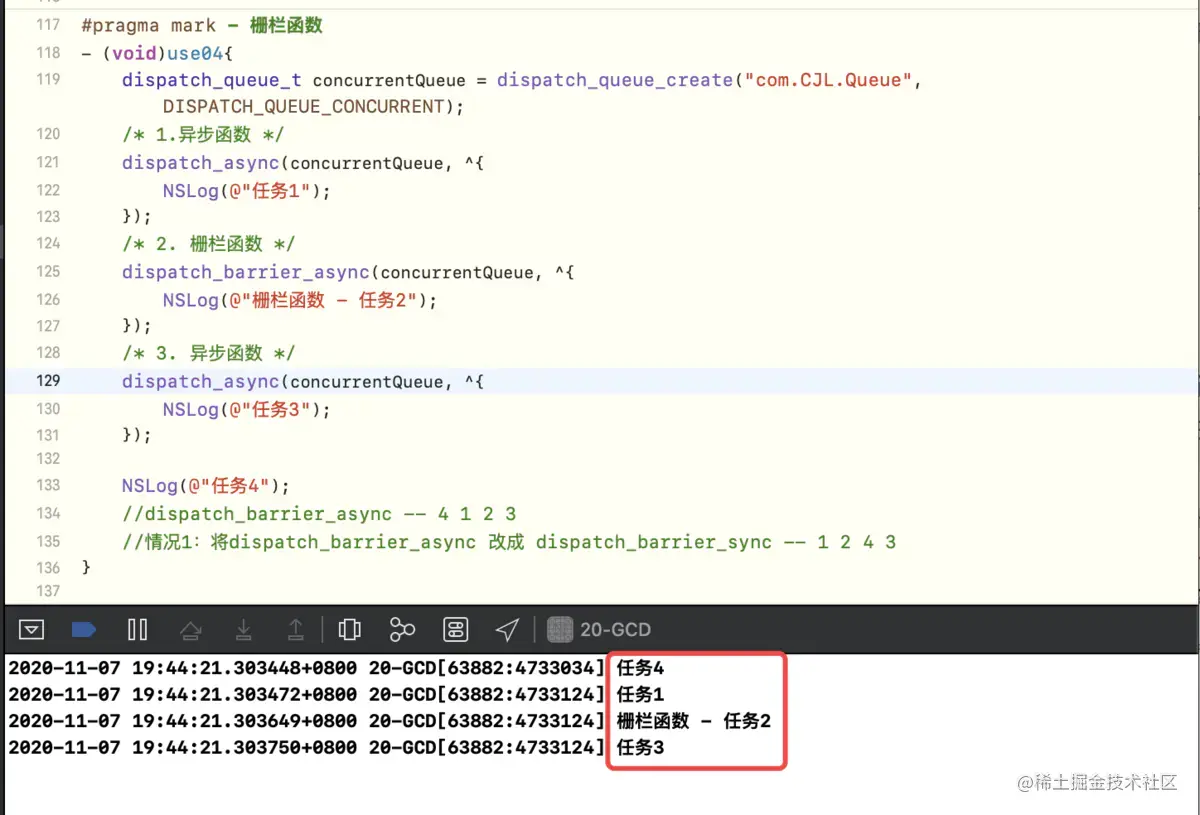

• 异步栅栏函数 不会阻塞主线程 ，异步 堵塞 的是队列

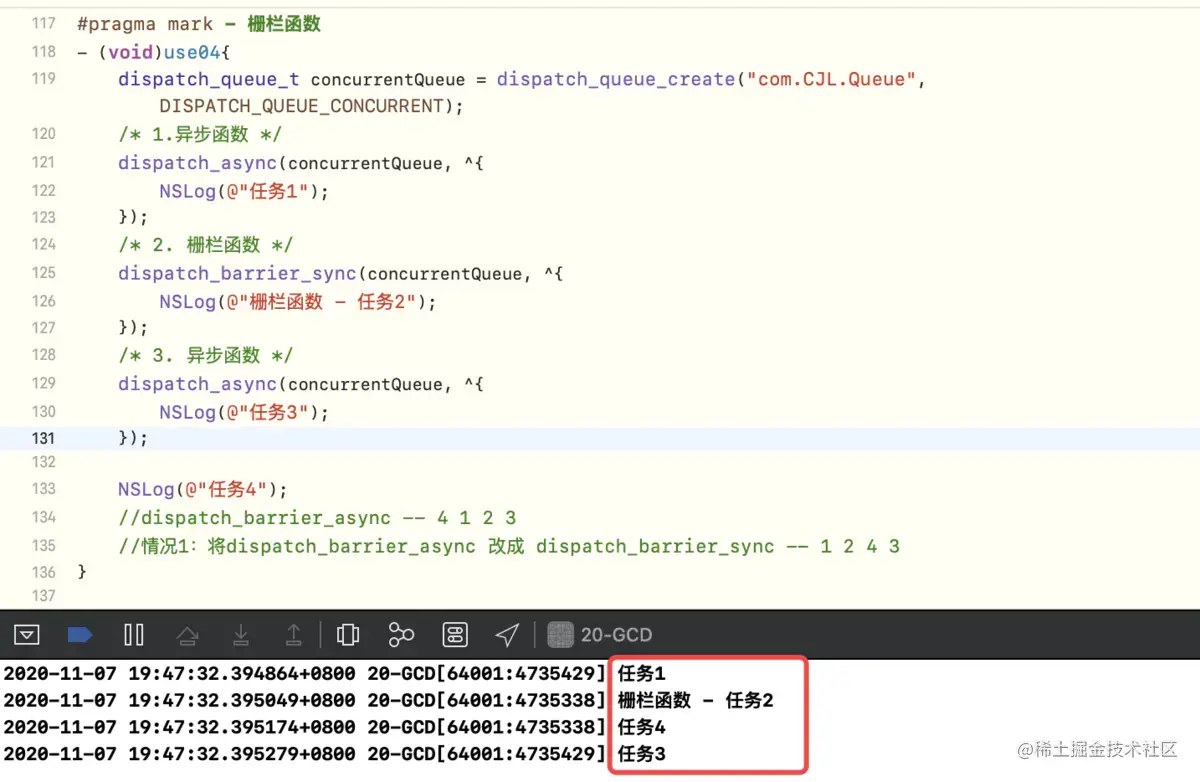

• 同步栅栏函数 会堵塞主线程，同步 堵塞 是当前的线程



总结

• 异步栅栏函数阻塞的是队列，而且必须是自定义的并发队列，不影响主线程任务的执行

• 同步栅栏函数阻塞的是线程，且是主线程，会影响主线程其他任务的执行

使用场景

栅栏函数除了用于任务有依赖关系时，同时还可以用于数据安全

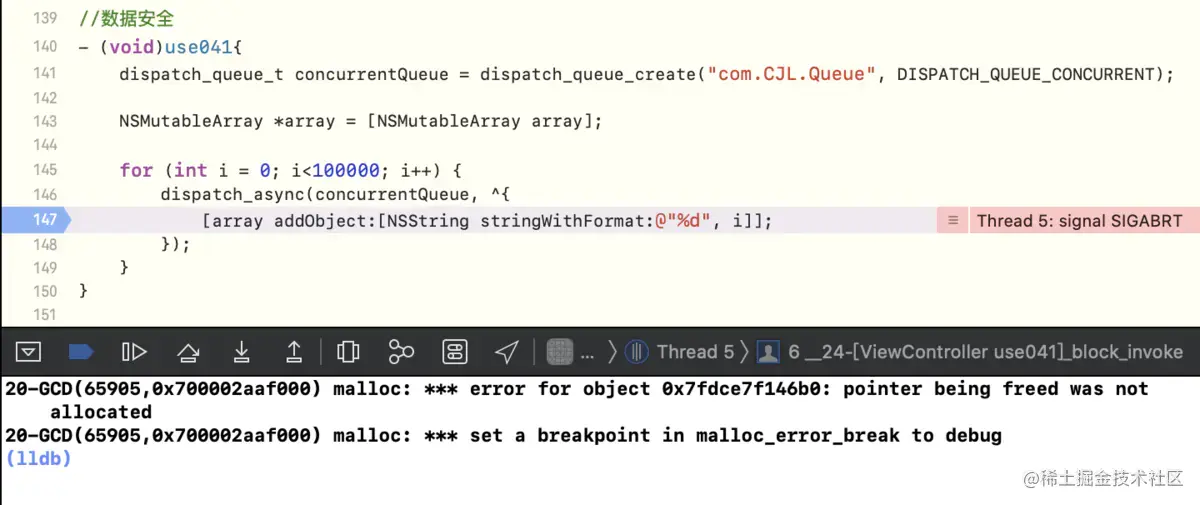

像下面这样操作，会崩溃

崩溃的原因是：数据在不断的retain 和 release，在数据还没有retain完毕时，已经开始了release，相当于加了一个空数据，进行release

修改

• 通过加栅栏函数

- (void)use041{
    dispatch_queue_t concurrentQueue = dispatch_queue_create("com.CJL.Queue", DISPATCH_QUEUE_CONCURRENT);

    NSMutableArray *array = [NSMutableArray array];

    for (int i = 0; i<100000; i++) {
        dispatch_async(concurrentQueue, ^{
            dispatch_barrier_async(concurrentQueue, ^{
                [array addObject:[NSString stringWithFormat:@"%d", i]];
            });
        });
    }
}

• 使用互斥锁@synchronized (self) {}

- (void)use041{
    dispatch_queue_t concurrentQueue = dispatch_queue_create("com.CJL.Queue", DISPATCH_QUEUE_CONCURRENT);

    NSMutableArray *array = [NSMutableArray array];

    for (int i = 0; i<100000; i++) {
        dispatch_async(concurrentQueue, ^{
            @synchronized (self) {
                [array addObject:[NSString stringWithFormat:@"%d", i]];
            };
        });
    }
}

注意

• 如果栅栏函数中使用 全局队列， 运行会崩溃，原因是系统也在用全局并发队列，使用栅栏同时会拦截系统的，所以会崩溃

• 如果将自定义并发队列改为串行队列，即serial ，串行队列本身就是有序同步 此时加栅栏，会浪费性能

• 栅栏函数只会阻塞一次

异步栅栏函数 底层分析

进入dispatch_barrier_async源码实现，其底层的实现与dispatch_async类似，这里就不再做分析了，有兴趣的可以自行探索下

#ifdef __BLOCKS__
void
dispatch_barrier_async(dispatch_queue_t dq, dispatch_block_t work)
{
    dispatch_continuation_t dc = _dispatch_continuation_alloc();
    uintptr_t dc_flags = DC_FLAG_CONSUME | DC_FLAG_BARRIER;
    dispatch_qos_t qos;

    qos = _dispatch_continuation_init(dc, dq, work, 0, dc_flags);
    _dispatch_continuation_async(dq, dc, qos, dc_flags);
}
#endif

同步栅栏函数 底层分析

进入dispatch_barrier_sync源码，实现如下

void
dispatch_barrier_sync(dispatch_queue_t dq, dispatch_block_t work)
{
    uintptr_t dc_flags = DC_FLAG_BARRIER | DC_FLAG_BLOCK;
    if (unlikely(_dispatch_block_has_private_data(work))) {
        return _dispatch_sync_block_with_privdata(dq, work, dc_flags);
    }
    _dispatch_barrier_sync_f(dq, work, _dispatch_Block_invoke(work), dc_flags);
}

_dispatch_barrier_sync_f_inline

进入_dispatch_barrier_sync_f -> _dispatch_barrier_sync_f_inline源码

DISPATCH_ALWAYS_INLINE
static inline void
_dispatch_barrier_sync_f_inline(dispatch_queue_t dq, void *ctxt,
        dispatch_function_t func, uintptr_t dc_flags)
{
    dispatch_tid tid = _dispatch_tid_self();//获取线程的id，即线程的唯一标识

    ...

    //判断线程状态，需不需要等待，是否回收
    if (unlikely(!_dispatch_queue_try_acquire_barrier_sync(dl, tid))) {//栅栏函数也会死锁
        return _dispatch_sync_f_slow(dl, ctxt, func, DC_FLAG_BARRIER, dl,//没有回收
                DC_FLAG_BARRIER | dc_flags);
    }
    //验证target是否存在，如果存在，加入栅栏函数的递归查找 是否等待
    if (unlikely(dl->do_targetq->do_targetq)) {
        return _dispatch_sync_recurse(dl, ctxt, func,
                DC_FLAG_BARRIER | dc_flags);
    }
    _dispatch_introspection_sync_begin(dl);
    _dispatch_lane_barrier_sync_invoke_and_complete(dl, ctxt, func
            DISPATCH_TRACE_ARG(_dispatch_trace_item_sync_push_pop(
                    dq, ctxt, func, dc_flags | DC_FLAG_BARRIER)));//执行
}

源码主要有分为以下几部分

• 通过_dispatch_tid_self获取线程ID

• 通过_dispatch_queue_try_acquire_barrier_sync判断线程状态

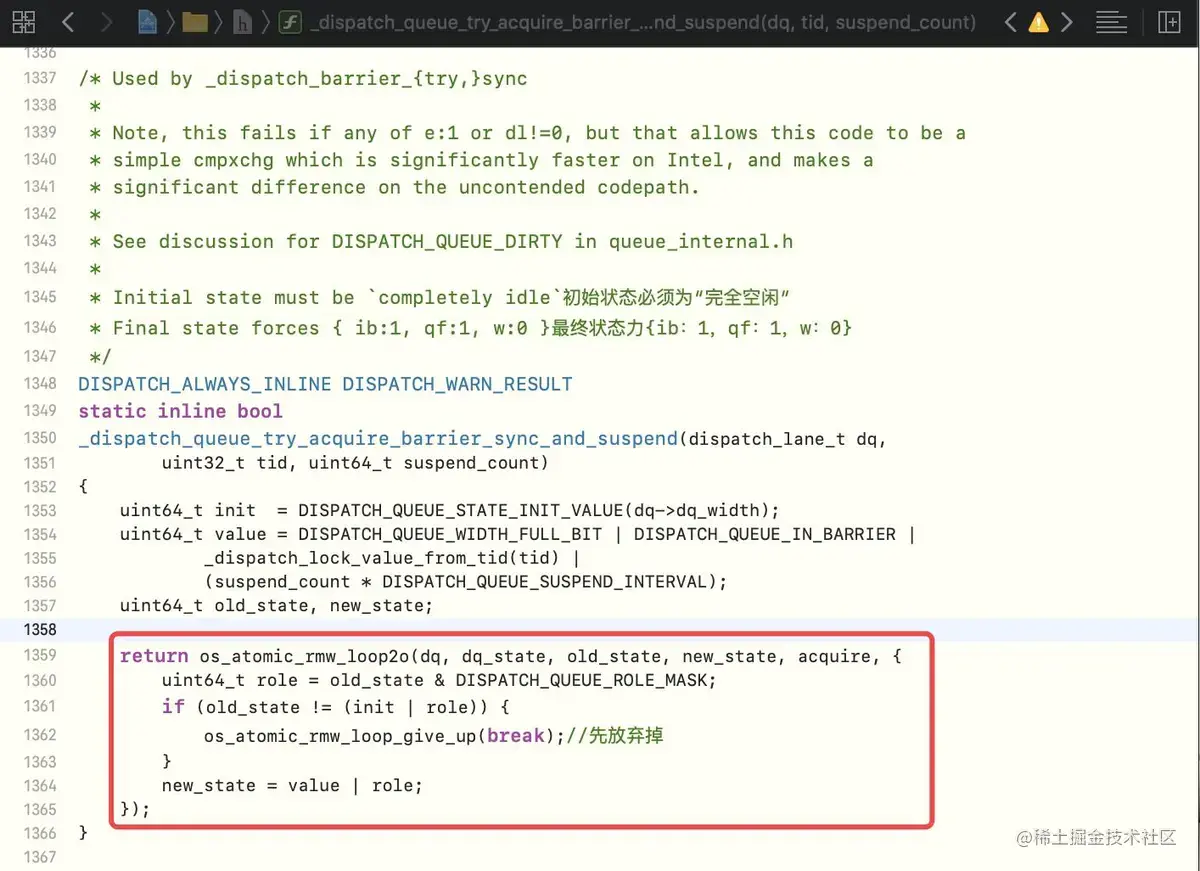

  • 进入_dispatch_queue_try_acquire_barrier_sync_and_suspend，在这里进行释放



• 通过_dispatch_sync_recurse递归查找栅栏函数的target

• 通过_dispatch_introspection_sync_begin对向前信息进行处理

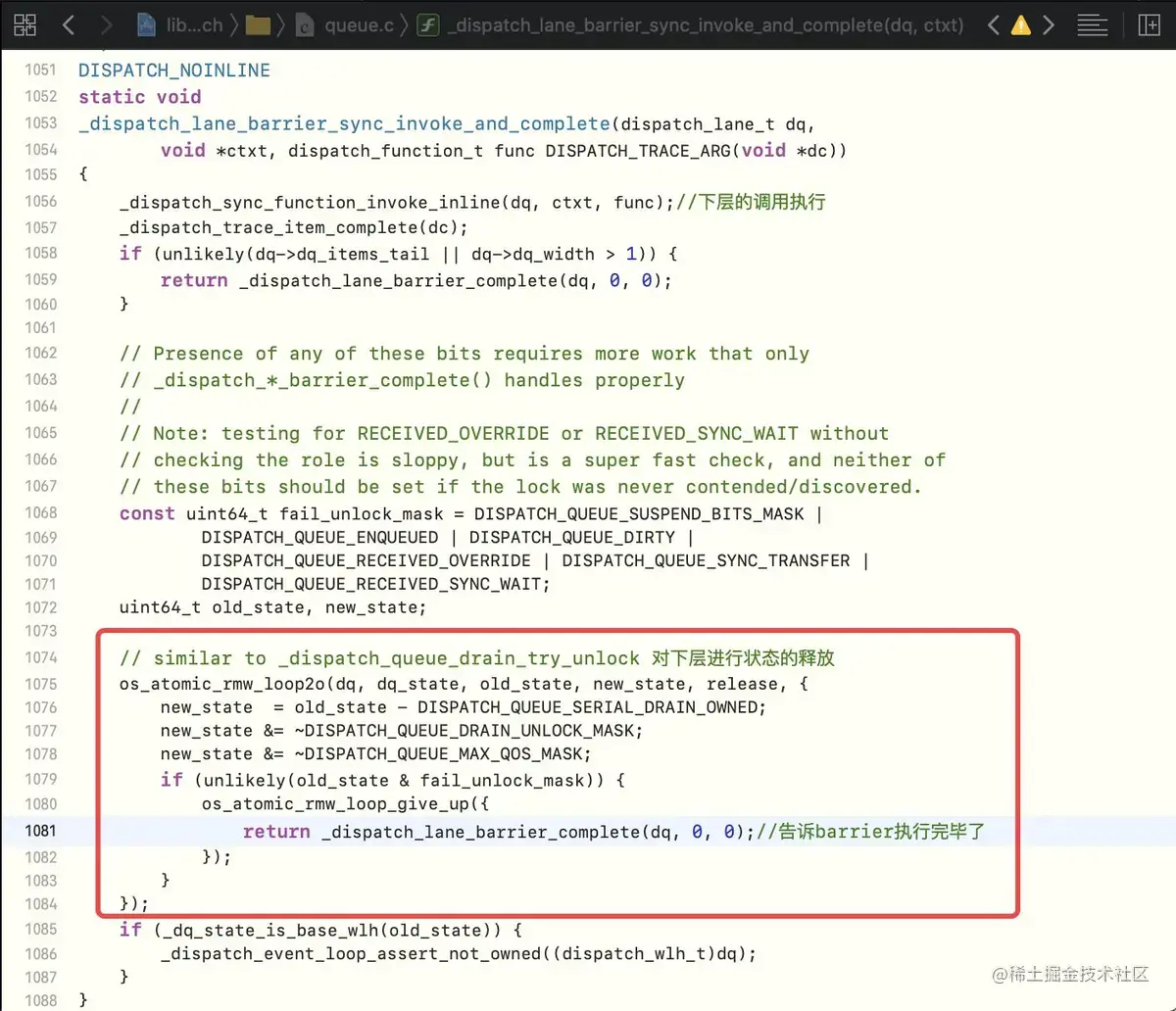

• 通过_dispatch_lane_barrier_sync_invoke_and_complete执行block并释放



信号量

信号量的作用一般是用来使任务同步执行，类似于互斥锁，用户可以根据需要控制GCD最大并发数，一般是这样使用的

//信号量
dispatch_semaphore_t sem = dispatch_semaphore_create(1);

dispatch_semaphore_wait(sem, DISPATCH_TIME_FOREVER);
dispatch_semaphore_signal(sem);

下面我们来分析其底层原理

dispatch_semaphore_create 创建

该函数的底层实现如下，主要是初始化信号量，并设置GCD的最大并发数，其最大并发数必须大于0

dispatch_semaphore_t
dispatch_semaphore_create(long value)
{
    dispatch_semaphore_t dsema;

    // If the internal value is negative, then the absolute of the value is
    // equal to the number of waiting threads. Therefore it is bogus to
    // initialize the semaphore with a negative value.
    if (value < 0) {
        return DISPATCH_BAD_INPUT;
    }

    dsema = _dispatch_object_alloc(DISPATCH_VTABLE(semaphore),
            sizeof(struct dispatch_semaphore_s));
    dsema->do_next = DISPATCH_OBJECT_LISTLESS;
    dsema->do_targetq = _dispatch_get_default_queue(false);
    dsema->dsema_value = value;
    _dispatch_sema4_init(&dsema->dsema_sema, _DSEMA4_POLICY_FIFO);
    dsema->dsema_orig = value;
    return dsema;
}

dispatch_semaphore_wait 加锁

该函数的源码实现如下，其主要作用是对信号量dsema通过os_atomic_dec2o进行了--操作，其内部是执行的C++的atomic_fetch_sub_explicit方法

• 如果value 大于等于0，表示操作无效，即执行成功

• 如果value 等于LONG_MIN，系统会抛出一个crash

• 如果value 小于0，则进入长等待

long
dispatch_semaphore_wait(dispatch_semaphore_t dsema, dispatch_time_t timeout)
{
    // dsema_value 进行 -- 操作
    long value = os_atomic_dec2o(dsema, dsema_value, acquire);
    if (likely(value >= 0)) {//表示执行操作无效，即执行成功
        return 0;
    }
    return _dispatch_semaphore_wait_slow(dsema, timeout);//长等待
}

其中os_atomic_dec2o的宏定义转换如下

os_atomic_inc2o(p, f, m)
👇
os_atomic_sub2o(p, f, 1, m)
👇
_os_atomic_c11_op((p), (v), m, sub, -)
👇
_os_atomic_c11_op((p), (v), m, add, +)
👇
({ _os_atomic_basetypeof(p) _v = (v), _r = \
        atomic_fetch_##o##_explicit(_os_atomic_c11_atomic(p), _v, \
        memory_order_##m); (__typeof__(_r))(_r op _v); })

将具体的值代入为

os_atomic_dec2o(dsema, dsema_value, acquire);

os_atomic_sub2o(dsema, dsema_value, 1, m)

os_atomic_sub(dsema->dsema_value, 1, m)

_os_atomic_c11_op(dsema->dsema_value, 1, m, sub, -)

_r = atomic_fetch_sub_explicit(dsema->dsema_value, 1),
等价于 dsema->dsema_value - 1

• 进入_dispatch_semaphore_wait_slow的源码实现，当value小于0时，根据等待事件timeout做出不同操作



dispatch_semaphore_signal 解锁

该函数的源码实现如下，其核心也是通过os_atomic_inc2o函数对value进行了++操作，os_atomic_inc2o内部是通过C++的atomic_fetch_add_explicit

• 如果value 大于 0，表示操作无效，即执行成功

• 如果value 等于0，则进入长等待

long
dispatch_semaphore_signal(dispatch_semaphore_t dsema)
{
    //signal 对 value是 ++
    long value = os_atomic_inc2o(dsema, dsema_value, release);
    if (likely(value > 0)) {//返回0，表示当前的执行操作无效，相当于执行成功
        return 0;
    }
    if (unlikely(value == LONG_MIN)) {
        DISPATCH_CLIENT_CRASH(value,
                "Unbalanced call to dispatch_semaphore_signal()");
    }
    return _dispatch_semaphore_signal_slow(dsema);//进入长等待
}

其中os_atomic_dec2o的宏定义转换如下

os_atomic_inc2o(p, f, m)
👇
os_atomic_add2o(p, f, 1, m)
👇
os_atomic_add(&(p)->f, (v), m)
👇
_os_atomic_c11_op((p), (v), m, add, +)
👇
({ _os_atomic_basetypeof(p) _v = (v), _r = \
        atomic_fetch_##o##_explicit(_os_atomic_c11_atomic(p), _v, \
        memory_order_##m); (__typeof__(_r))(_r op _v); })

将具体的值代入为

os_atomic_inc2o(dsema, dsema_value, release);

os_atomic_add2o(dsema, dsema_value, 1, m)

os_atomic_add(&(dsema)->dsema_value, (1), m)

_os_atomic_c11_op((dsema->dsema_value), (1), m, add, +)

_r = atomic_fetch_add_explicit(dsema->dsema_value, 1),
等价于 dsema->dsema_value + 1

总结

• dispatch_semaphore_create 主要就是初始化限号量

• dispatch_semaphore_wait是对信号量的value进行--，即加锁操作

• dispatch_semaphore_signal 是对信号量的value进行++，即解锁操作

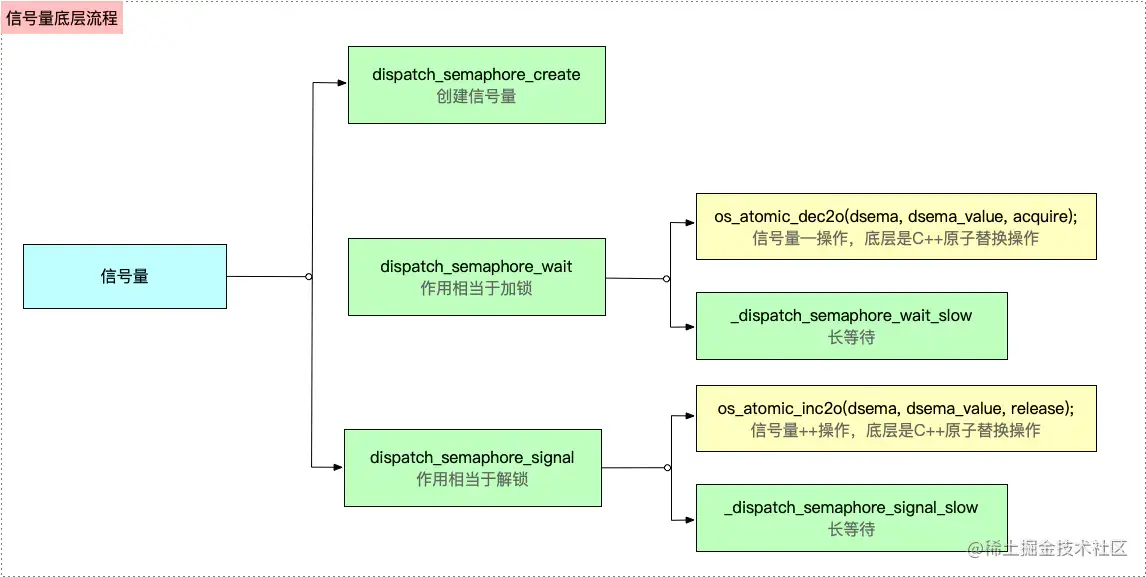

所以，综上所述，信号量相关函数的底层操作如图所示
