引言：理解docker如何做资源隔离，揭开容器的神秘面纱。

我们在启动一个docker容器之后，在容器内的资源和宿主机上其他进程是隔离的，docker的资源隔离是怎么做到的呢？docker的资源隔离主要依赖Linux的Namespace和Cgroups两个技术点。Namespace是Linux提供的资源隔离机制，说的直白一点，就是调用Linux内核的方法，实现各种资源的隔离。具体包括：文件系统、网络设备和端口、进程号、用户用户组、IPC等资源

Linux实现的Namespace包括多种类型：

Namespace类型

标题系统调用参数系统调用参数
UTSCLONE_NEWUTS域名、主机名
IPCCLONE_NEWIPC进程间通讯（用到的消息队列、共享内存）
PIDCLONE_NEWPID进程
NetworkCLONE_NEWNET网络设备、网络栈、端口
MountCLONE_NEWNS挂载点
UserCLONE_NEWUSER用户用户组

下面我们使用go语言演示一下各种资源隔离的实现效果：


先解释一下代码，我们调用exec.Command来达到c语言fork进程的效果，（画外音：docker也封装了一个包github.com/docker/docker/pkg/reexec也可以创建子进程） syscall.CLONE_NEWUTS | syscall.CLONE_NEWIPC | syscall.CLONE_NEWPID | syscall.CLONE_NEWNS | syscall.CLONE_NEWUSER表示新的进程中，各种类型的资源使用新的namespace。 编译完代码，然后分别验证各种Namespace的隔离效果。

UTS的验证过程

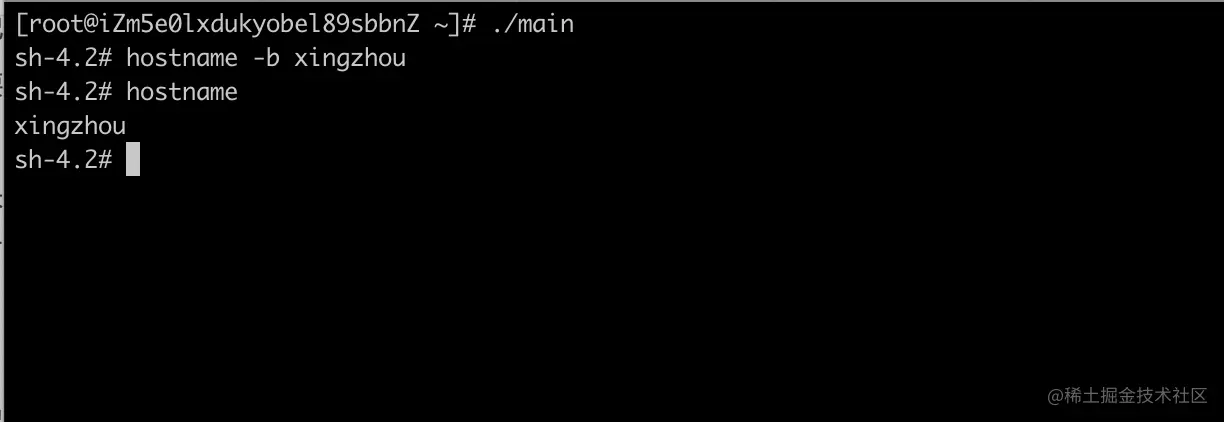

上图中，运行刚才编译完的代码，执行会进入一个shell环境，在shell环境中，修改hostname为xingzhou。

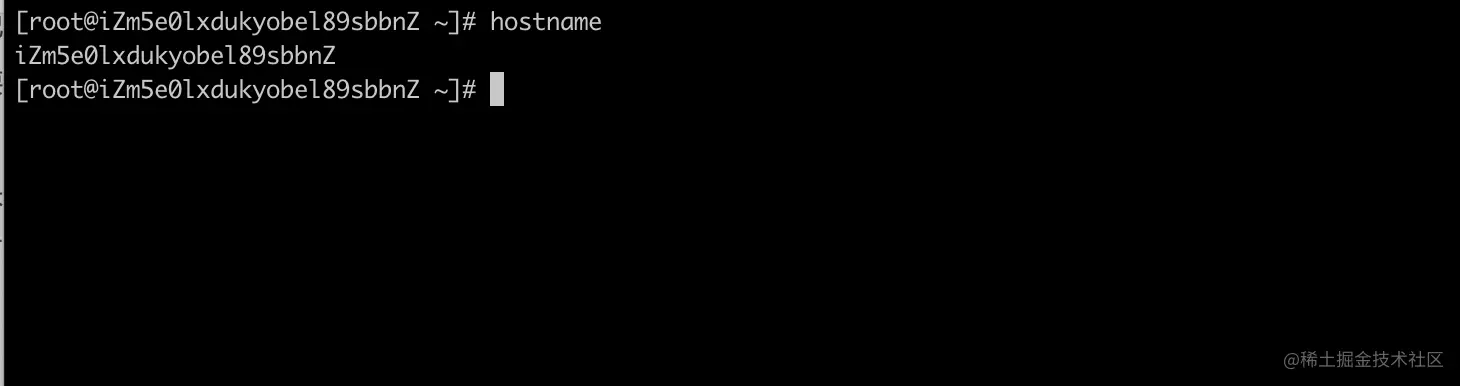

image.png 打开新的窗口，查看hostname，发现当前的hostname不变。 这就说明了，新创建的进程中hostname和主进程是隔离的。

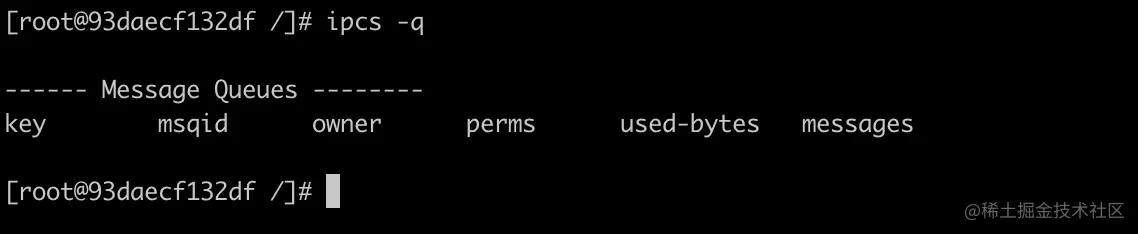

IPC的验证过程：

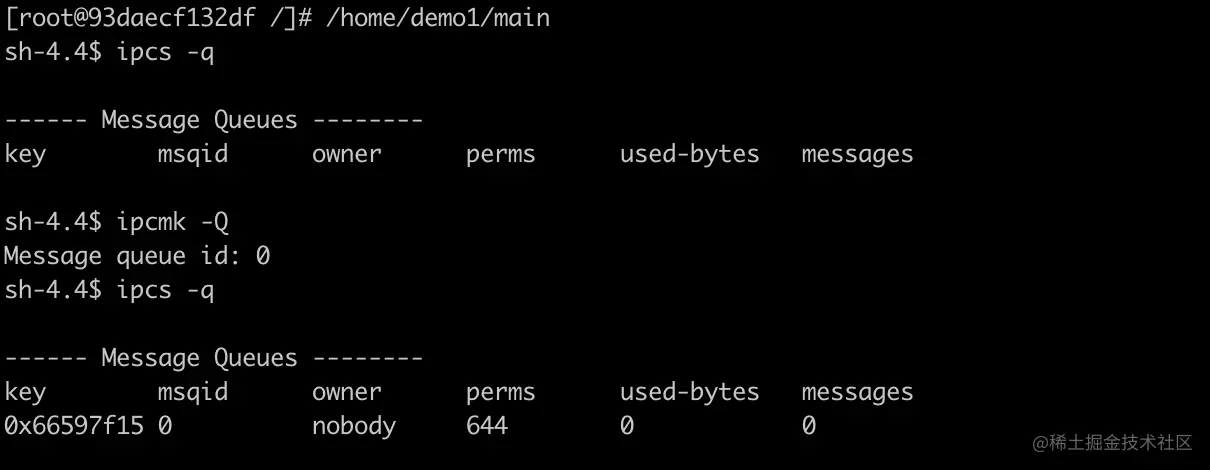

image.png 子进程：

  • 执行ipcs -q命令， 查看Message Queues是空的
  • 执行ipcmk -Q命令，创建一个MessageQueues
  • 执行ipcs -q命令可以看到刚才添加的Queue 回到当前进程
  • 执行ipcs -q命令看到，MessageQueues是空的。 说明子进程和宿主机之间IPC是隔离的。
PID的验证过程：

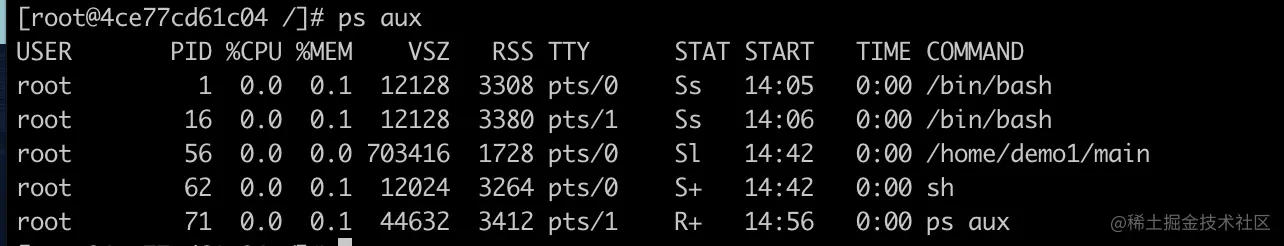

1.在容器内执行echo $$ 命令，看到当前进程号是1 2.在宿主机执行ps aux看到启动的服务进程号是62

Network的验证过程：

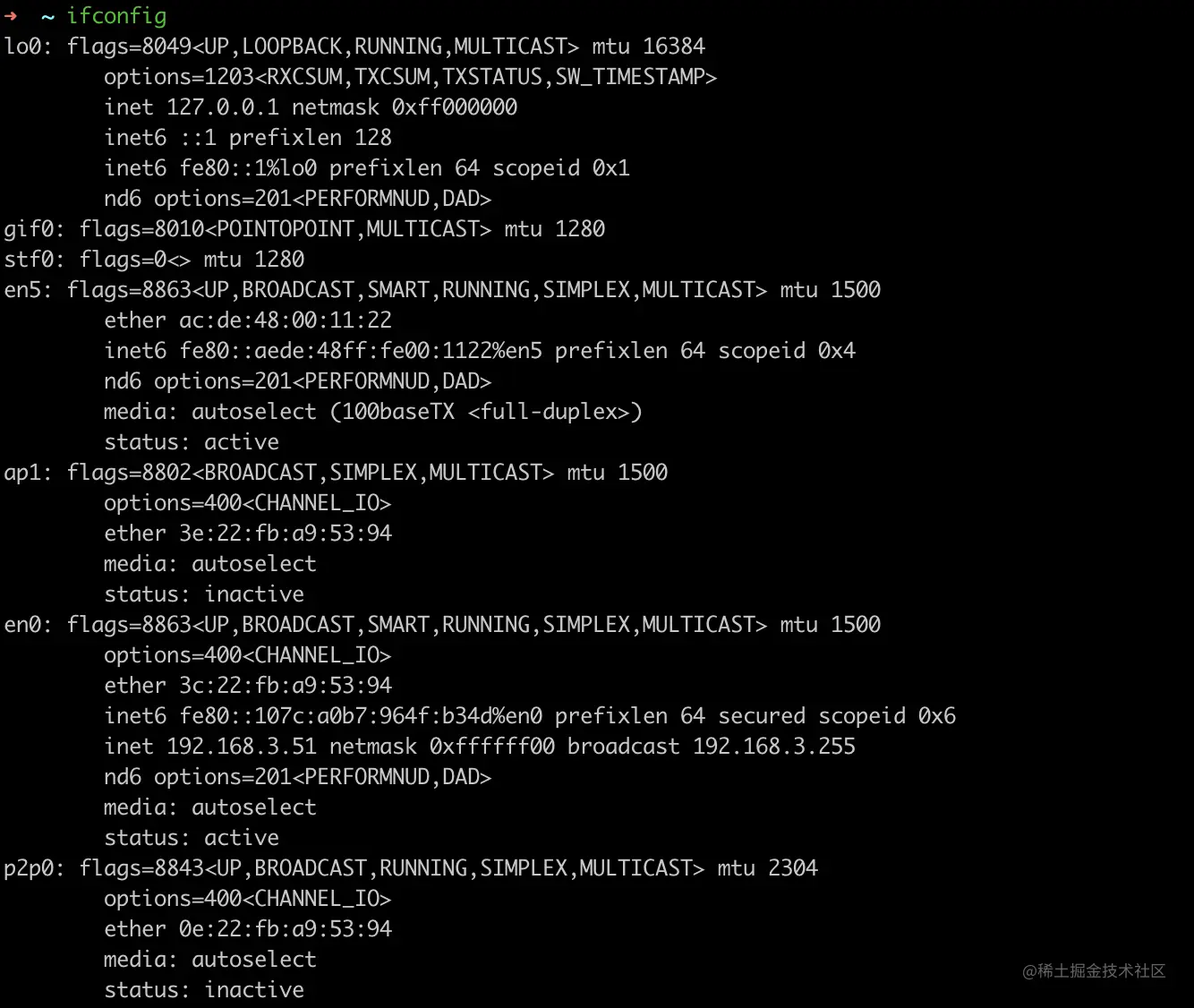

image.png 宿主机上执行ifconfig能看到网络设备信息，容器内看不到网络设备信息。 所以二者的Network的Namespace也是隔离的

Mount的验证过程：

容器内执行：


image.png 宿主机执行：

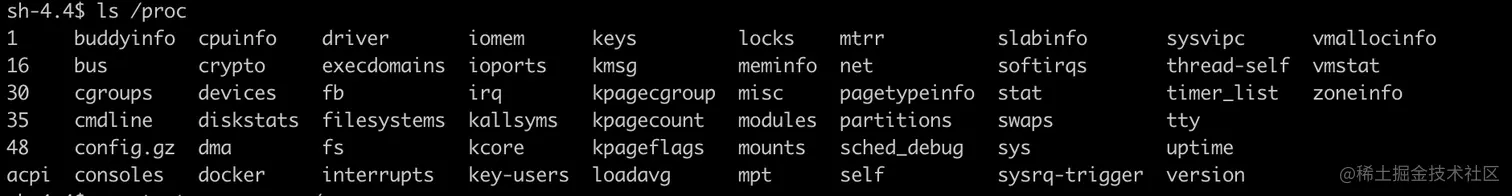

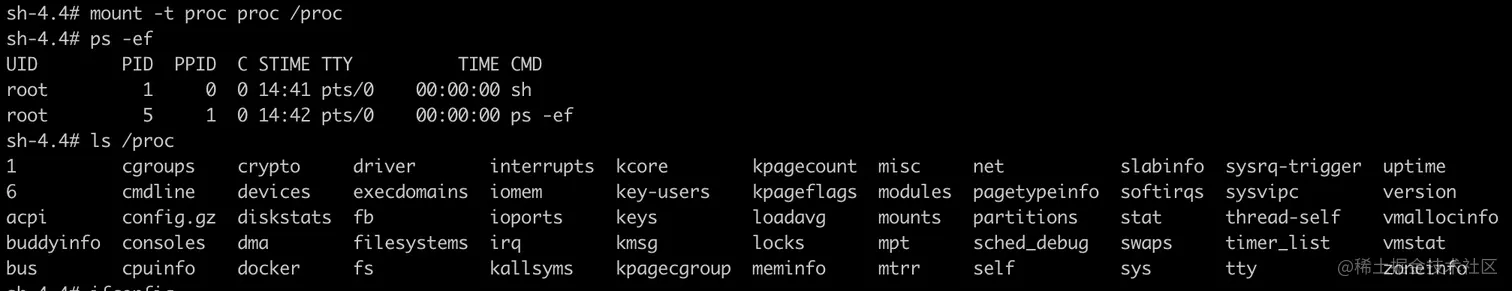

  • 在容器内执行ls /proc查看proc的相关内容
  • 在容器内执行mount -t proc proc /proc 把proc挂载到当前进程的proc目录下
  • 执行ps -ef查看到当前容器的进程，通过这个也进一步验证了PID的隔离
  • 执行ls /proc看到当前的proc下面的内容已经发生了变化

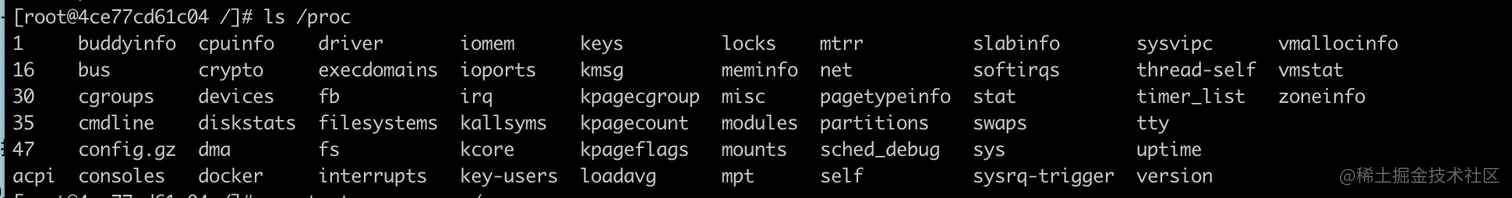

  • 在宿主机执行ls /proc，把执行结果和上一步的结果对比，发现两者内容已经完全不同了 这就验证了Mount的Namespace创建成功，而且新的mount命令只会影响当前进程，并不会影响宿主机

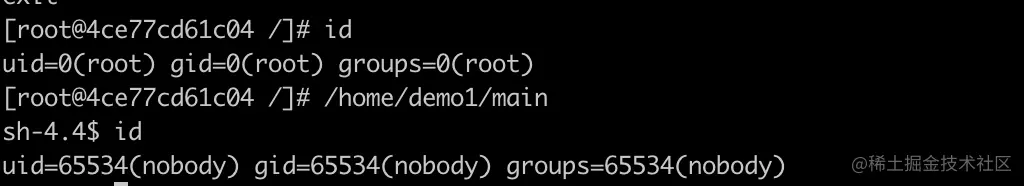

User的验证：


  • 宿主机上执行id
  • 启动容器
  • 容器内执行id 比较两次的结果，会发现是不同的uid gid信息，所以User的Namespace也是生效的。

然后介绍下Cgroups：

Cgroups是Linux内核提供的资源限制和隔离的机制，全称：Control groups。 Cgroups为每种可以控制的资源定义了一个子系统 具体包括：

  • cpu: 限制可以使用的cpu使用率
  • cpuset:为进程单独分配cpu或者内存节点
  • cpuacct:统计cgroups中的进程对cpu的使用报告
  • memory:限制内存的使用
  • blkio:限制进程的块设备io（块设备是指以“块”作为单位的设备，比如：磁盘、U盘）
  • devices:控制进程能够访问哪些设备
  • freezer:挂起或者恢复cgroups中的进程
  • net_cls:标记cgroups进程的网络数据包，然后通过traffic control对数据包进行流量控制
  • net_prio：限制进程网络流量的优先级
  • ns:控制cgroups中的进程使用不同的namespace 说明：不同linux版本对Cgroups子系统的实现略有差异，这里列举的内容仅仅作为参考
    docker就是调用cgroups的接口实现了不同容器对物理资源的控制。

docker依赖Linux的Namespace和Cgroups实现了进程的运行环境隔离。 docker在具体实现的时候，抽象了一个模块叫libcontainer，把Linux内核相关的API做了一层封装，包括Namespace、Cgroups、网络、设备等调用。 通过这一层抽象，增加了docker支持其他操作系统的可行性。

总结：Linux系统的虚拟化技术，为docker提供了底层技术支撑。
