iOS高级进阶系列之-库（下）动态库和静态库项目应用

空白记忆
6,206 阅读12分钟

系列文章：OC底层原理系列，OC基础知识系列，Swift底层探索系列，iOS高级进阶系列

前言

前面文章讲了静态库和动态库，讲的内容都是为了这篇文章做准备，这边我们就聊一下实际SDK开发中对静态库和动态库的应用，平时开发也会用到文章讲的内容。

XCFramework

XCFramework简介

  • 1.是苹果官方推荐的、支持的，可以更方便的表示一个多个平台和架构的分发二进制库的格式。在19年推出
  • 2.需要Xcode11以上支持。（不是iOS系统版本，是Xcode11才有这个功能）
  • 3.是为更好的支持Mac Catalyst（是为了将iPad上的App更好的移植到ARM芯片的macOS的一个功能）和ARM芯片的macOS。 专⻔在2019年提出的framework的另一种先进格式。

和传统的framework相比

  • 1.可以用单个.xcframework文件提供多个平台的分发二进制文件;
  • 2.与Fat Header相比，可以按照平台划分，可以包含相同架构的不同平台的文件;
  • 3.在使用时，不需要再通过脚本去剥离不需要的架构体系。

动态库合并

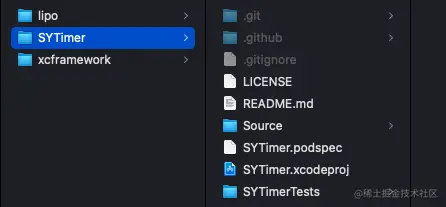

写了一个功能名字叫SYTimer，我们将它编译成动态库 image.png

模拟器架构

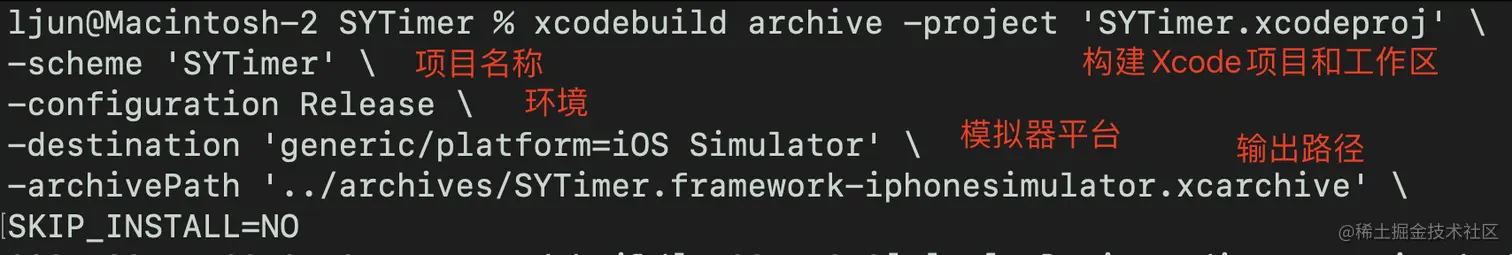

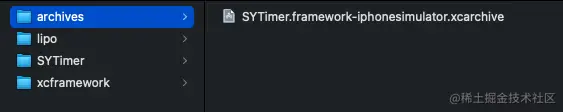

此时需要编译命令: image.png 点击回车，就会发现项目开始编译，最后在指定文件生成我们需要的文件 image.png

编译过程中一直生成.o文件，上面文件就是我们平时Xcode编译的文件

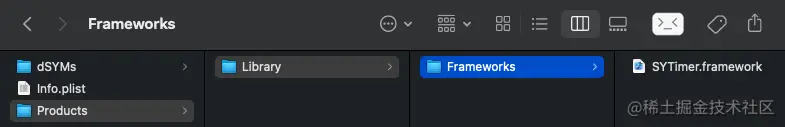

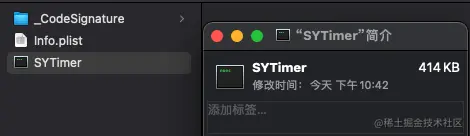

我们展示下包内容，看下里面的东西


SKIP_INSTALL设置为NO就是为了将这个framework拷贝到这个目录下

真机架构

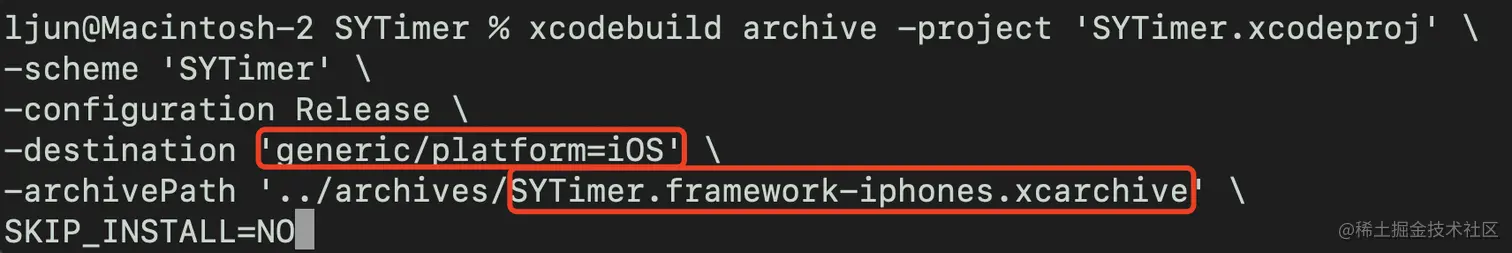

上面我们已经编译了模拟器架构，下面我们来编译成真机架构 image.png

红框就是不同点，一个是分发平台，一个名字，点击回车


此时我们看到文件夹中已经有两个文件，一个是模拟器，一个是真机，下面我们来进行合并

合并

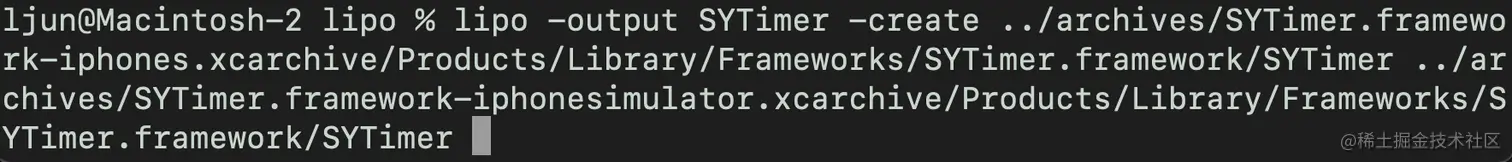

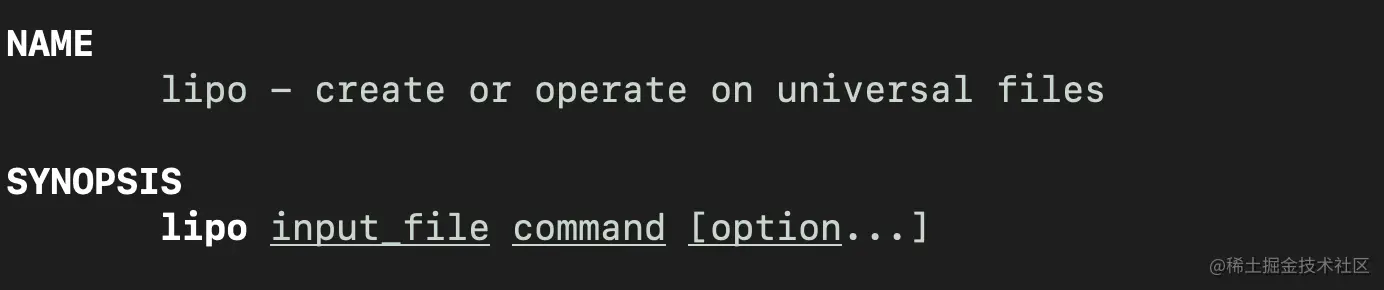

在制作SDK过程中，我们需要提供的SDK需要即支持真机，又需要支持模拟器！此时我们需要量两个动态库合并，此时我们常用的就是lipo命令 image.png

上面就是lipo的解释：创建或者操作一个文件。

胖二进制

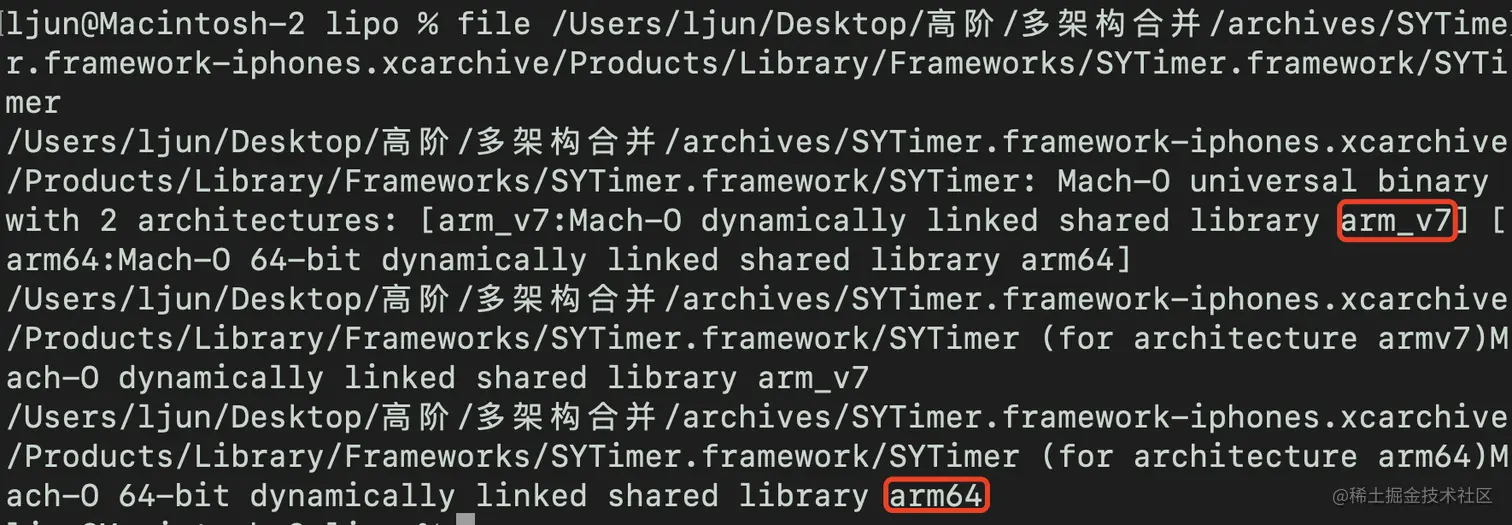

我们先说下胖二进制，胖二进制就是多个架构打包到一起，但是就会有一个问题就是打包在一起的架构是不能相同的，下面我们查一下生成的真机SYTimer可执行文件的架构 image.png

我们发现有两个架构分别为arm_v7，arm64！

上面我们进行打包的时候，只指定了分发平台，并未指定架构，但是为什么会出现两个呢？

  • 这是因为在打包的时候，会执行Xcode项目中Build settings的设置。 image.png 继续说胖二进制，胖二进制是将各个动态库的mach-header放在一起，各个库的文件也是肩并肩放在一起，并不是真真意义上的合并。

合并

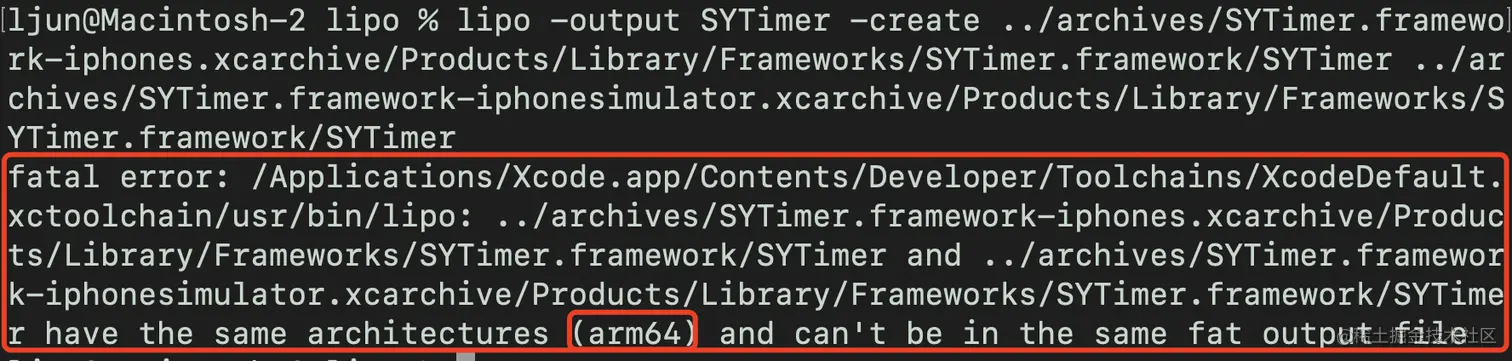

下面我们使用lipo命令进行合并 image.png 我们回车后发现报错了，报错的原因就是两个架构都存在arm64 image.png

这个主要是因为，我们在进行模拟器打包时，Build Settings设置的有arm64

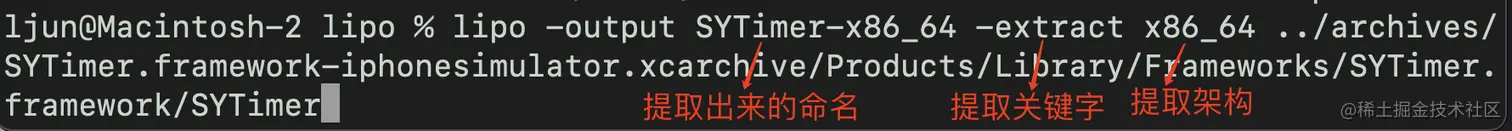

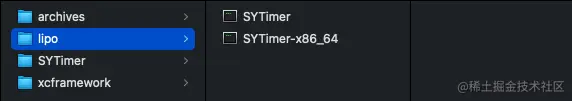

如果非要合并，那么我们需要将模拟器的x86架构提取出来，获奖arm64架构删除掉，下面我们来做提取 image.png 提取出来后，我们再做合并 image.png

此时具有多架构的SYTimer就生成了

问题：

  • 1.生成的SYTimer需要重新处理头文件
  • 2.需要包装成一个新的framework

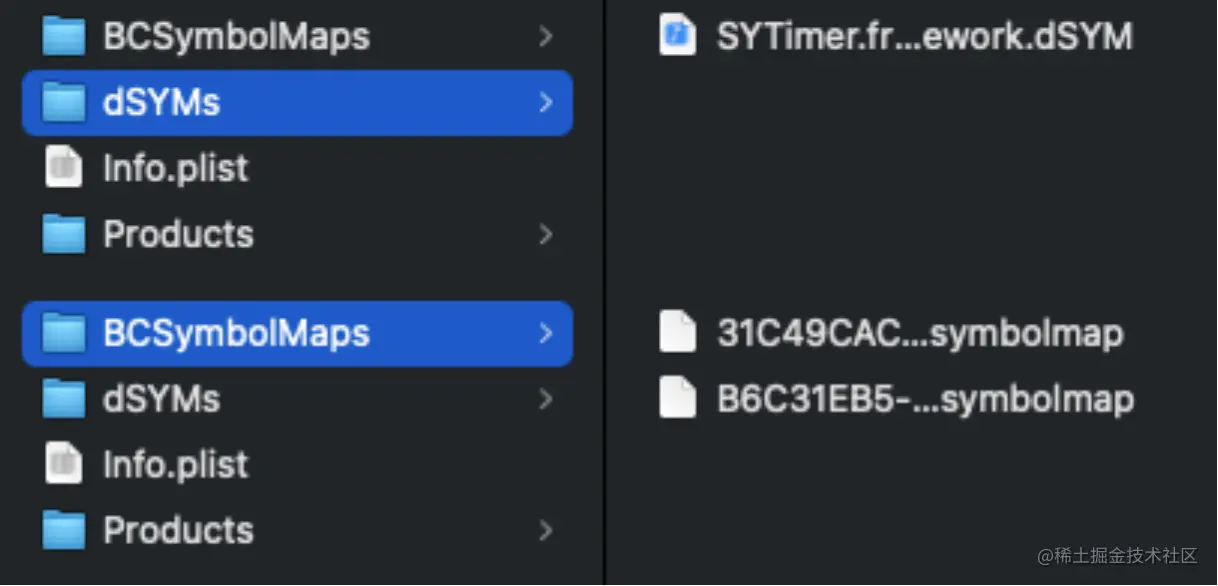

  • 3.需要重新签名 以上问题都需要手动操作 还有其他问题，我们在打包的时候会生成sdYM以及map image.png

dsYM用处应该都懂，而map是如果支持了bitcode，就需要BCSymbolMaps，否则即使上传dsYM也无法解析

说完问题，怎么解决，就引出我们的要讲的内容：苹果在19年推出的XCFramework

使用XCFramework

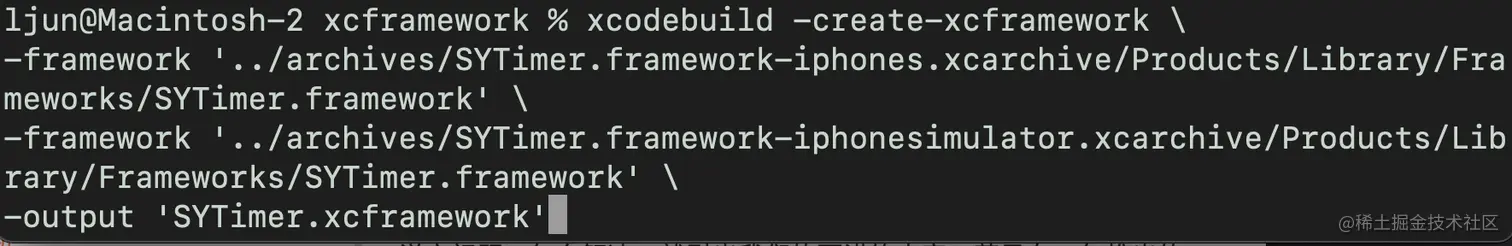

下面我们就来通过命令编译一个XCFramework image.png 按下回车，我们就发现生成了我们需要的XCFramework image.png

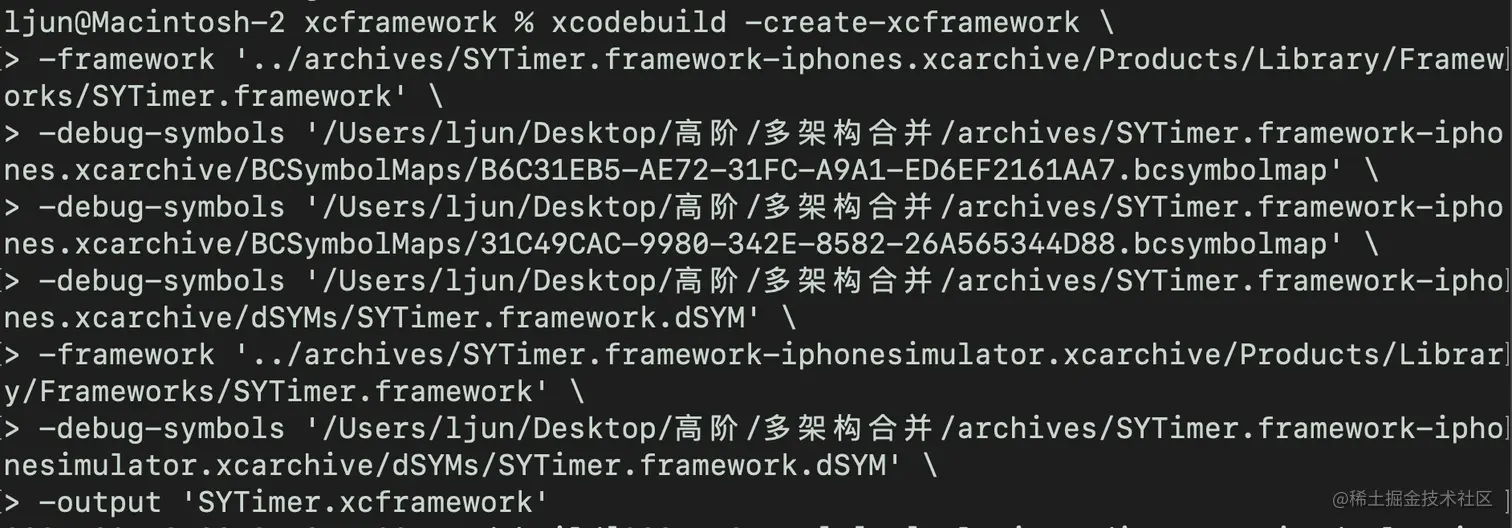

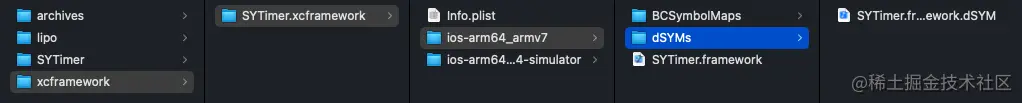

  • 我们可以看到相同架构，也是能合并的，而且自动生成相应架构的framework，上面我们说的sdYM没有放进来，我们给它放进来 image.png
  • 注意的是-debug-symbols链接文件需要是绝对路径，不能使用相对路径 image.png
  • 我们上面说的sdYM和map都给链接了进来 下面我们来使用这个xcframework

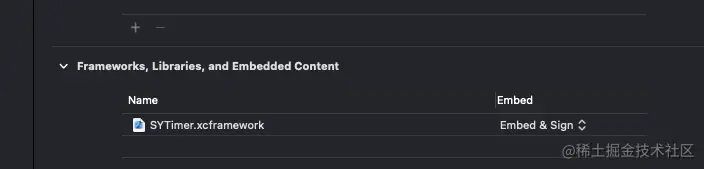

  • 1.直接将SYTimer.xcframework拖入项目 image.png

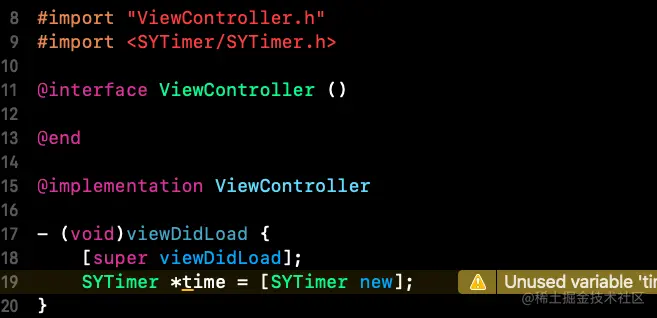

  • 2.引入头文件，创建属性 image.png
  • 3.选择模拟器进行编译 image.png 上面讲了，xcframework会根据不同的平台选择不同的架构，而不像传统的framework，都包含在内，下面我们验证一下

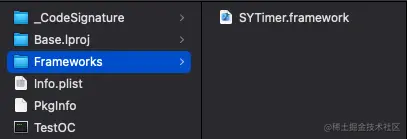

  • 1.根据模拟器编译成功，会生成一个可执行文件，我们查看下这个可执行文件包内容里的Frameworks，包含的SYTimer.framework的架构 image.png image.png 这个是模拟器架构
  • 2.换成arm64架构进行编译，查看下可执行文件 image.png image.png 这个是真机架构

总结

通过上面我们知道xcframework比lipo命令好很多

  • 1.不用处理头文件
  • 2.不用再去管重复的架构
  • 3.可以把调试符号暴露出来 所以建议大家赶快将xcframework用起来吧

项目实际应用

弱引用

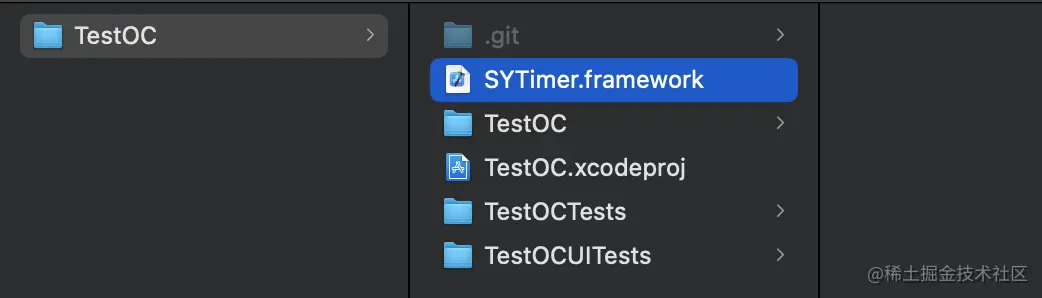

创建一个项目，我们想在这个项目中引入SYTimer.framework image.png 按照我们之前讲的，链接一个framework的三要素

  • 1.指定头文件 -I image.png
  • 2.指定framework文件所在目录 -F image.png

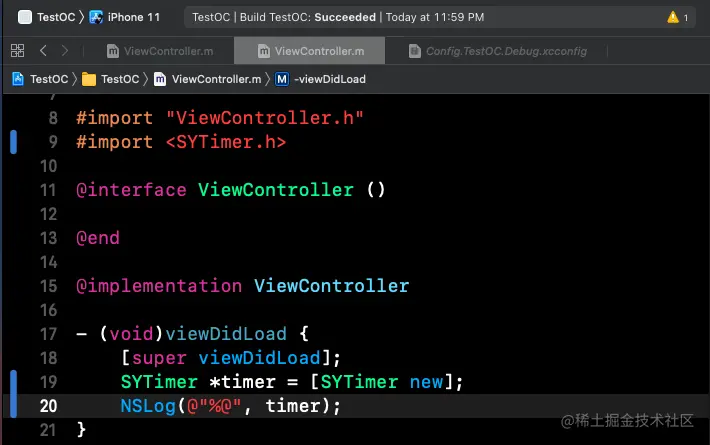

  • 3.指定framework名称 -l image.png 写完后，写代码运行，运行成功了 image.png 下面我们运行项目 image.png 项目报错，很熟悉的错误，这是因为我们并没有告诉framework的具体位置，我们可以将framework拖进项目，但是我不想这么做，我想通过xcconfig来设置@rpath image.png 那么这个设置的@rpath和报错的/SYTimer.framework/SYTimer拼接就能找到路径，我们再运行一次，运行成功 image.png

弱引用符号

之前说过弱引用，如果说这个东西在运行的时候没有定义，它有是个弱引用的符号，那么链接器自动将它置为null，也就是它可以允许在运行的时候可以为空，可以在运行的时候找不到

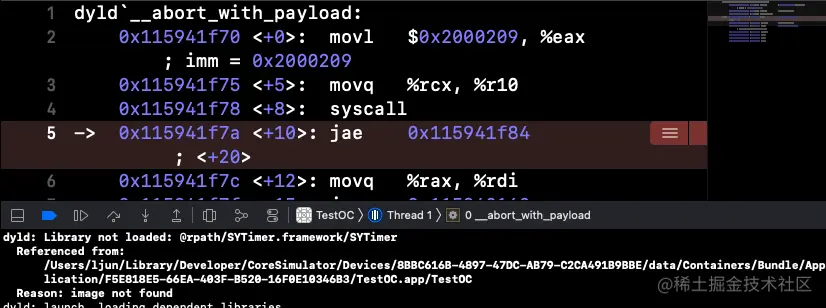

  • 上面讲如果没有路径运行会报错 image.png
  • 我们可以把SYTimer.framework置为弱引用，这样就不会报错了 image.png
  • 我们看下-weak-framework在链接器中的定义 image.png
  • 跟上面解释一致，不再过多叙述，直接运行，项目看会不会报错 image.png 项目没有报错，但是打印为null，此时我们设置起作用的，这有什么好处，当项目某一个库找不到的时候也不会报错

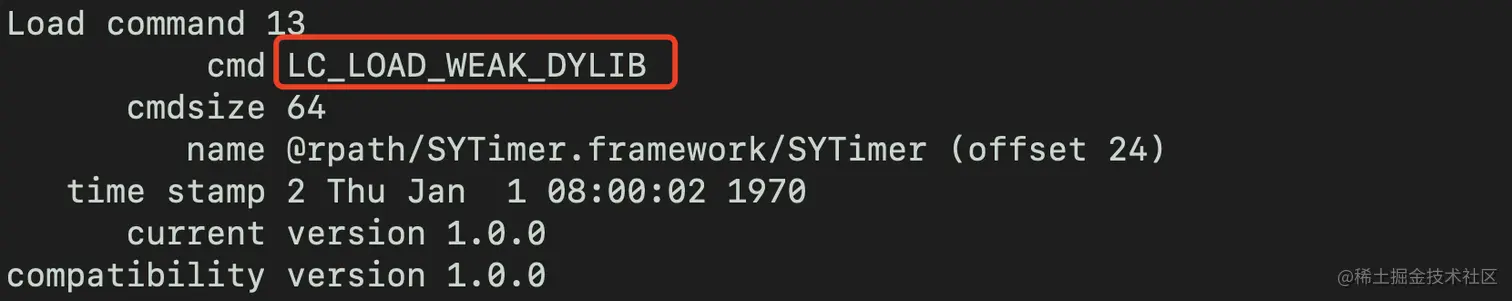

  • 那么此时Mach-o做了什么，我们可以看一下 image.png 此时它cmd不再是：LC_LOAD_DYLIB 而是：LC_LOAD_WEAK_DYLIB

链接冲突

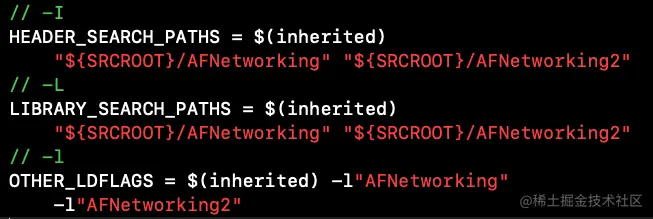

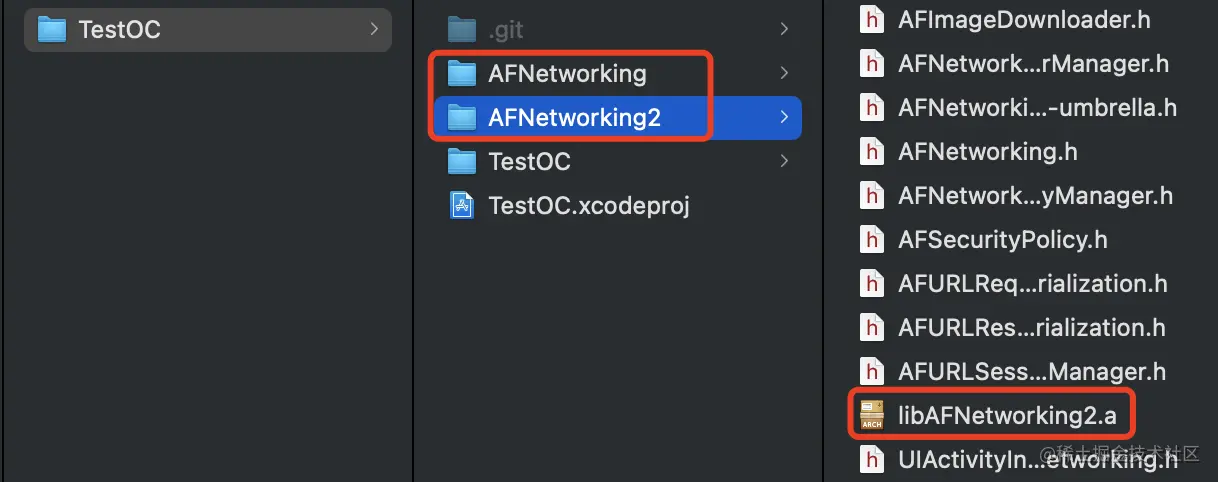

我们项目中会遇到这样的情况，引入第三方A，里面有个库叫E，在引入一个第三方B，里面也有个库叫E，此时就会出现冲突，因为引入了两个E，那么此时怎么解决呢？下面我们模拟一下，假设项目中引入两个AFNetworking，我们来链接这两个库 image.png 下面我们创建xcconfig文件，在文件里进行操作 image.png

  • 写完后我们编译，没有问题，下面我们引入头文件进行操作，之后编译也没有问题。 image.png 我们链接了两个相同的静态库，只是名字不同，但是在编译期是没有冲突的，为什么？

因为在链接静态库的时候，默认的是-noall_load，也就是它会进行代码剥离，当找到AFNetworking的时候后面的AFNetworking2就不会再链接进去了

  • 如果换成-all_load，再编译 image.png

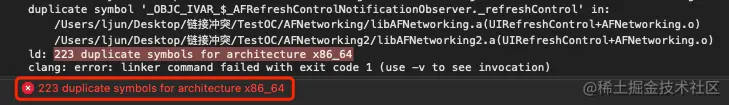

报错，提示有223个符号冲突，那么怎么解决这个问题呢？

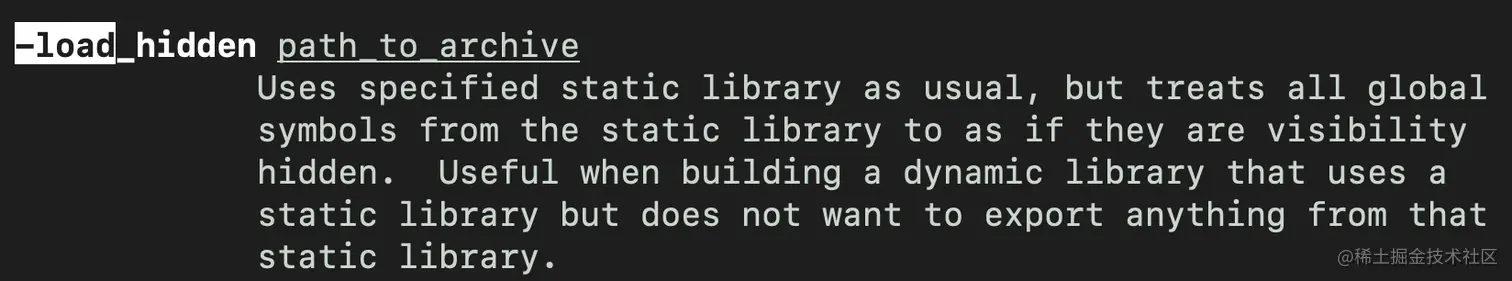

  • 我们看下cocoapod的xcconfig文件，发现OTHER_LDFLAGS有个-ObjC，是指所有的OC代码都会被导入，因为AFNetworking和AFNetworking2都为OC代码！那么此时我们怎么做？我们可以使用-load_hidden image.png

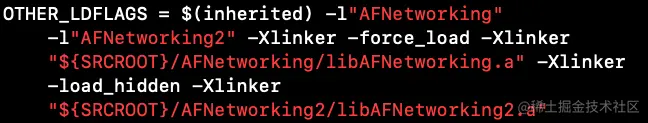

对静态库文件可以进行隐藏，不导出任何东西 下面就是对xcconfig文件重新写 image.png

  • 运行成功 image.png

动态库链接动态库

  • 1.我们创建一个Fremework叫LJNetworkManager，然后通过cocoaPods导入动态库AFN image.png

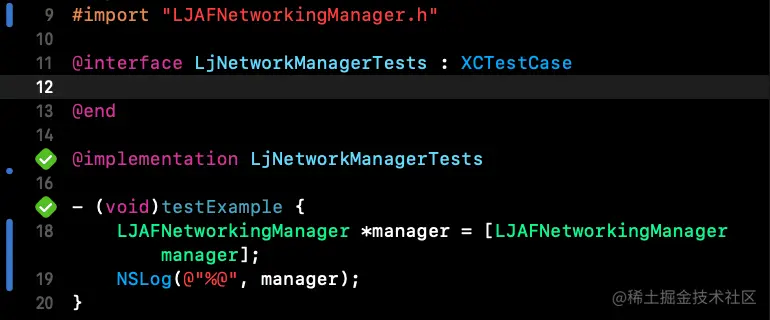

  • 2.此时我们在动态库LJNetworkManager的LJAFNetworkingManager.m来引入动态库AFNetworking，在LjNetworkManagerTests，调用LJAFNetworkingManager方法 image.png

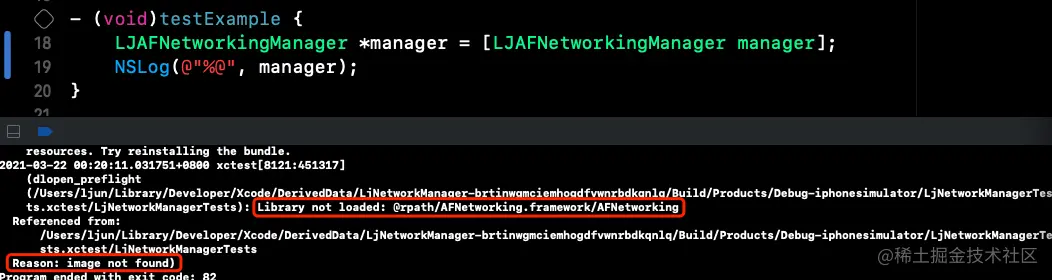

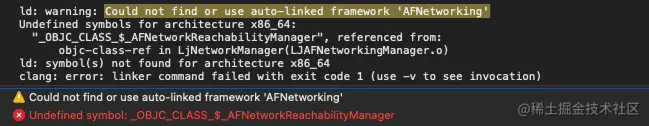

  • 3.此时编译是没有问题的，但是对LjNetworkManagerTests进行运行时报错的 image.png

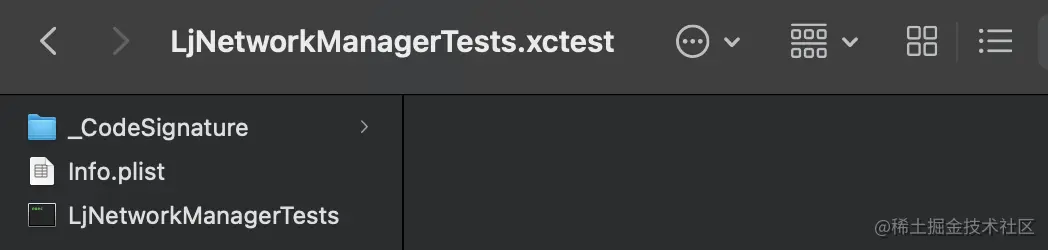

  • 4.原因是并没有找到AFNetworking，此时我们看LjNetworkManagerTests的包内容 image.png

它是不存在Frameworks文件夹的，更不会存在AFNetworking

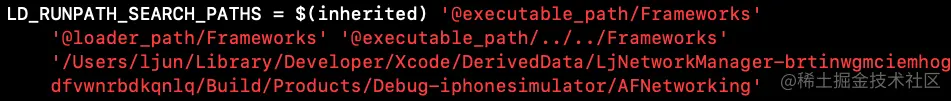

  • 5.如何解决呢？我们可以将AFN的绝对路径给到LjNetworkManagerTests image.png

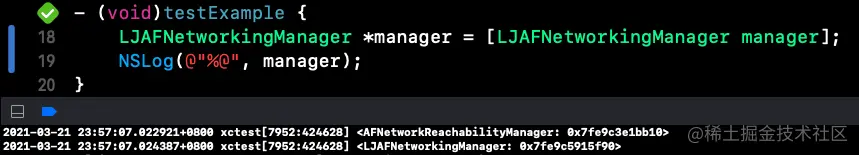

  • 6.此时再运行就会发现都成功了 image.png

但这个问题不能这么解决，所以绝对路径实不可取的

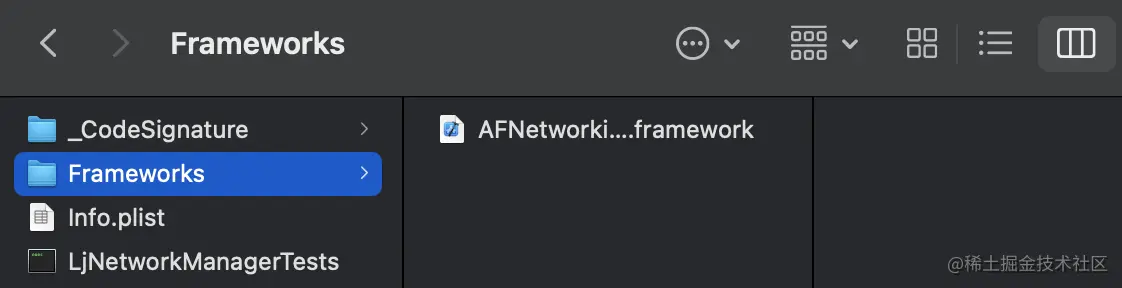

  • 7.我们可以通过copy的形式将framework拷贝到包里 image.png

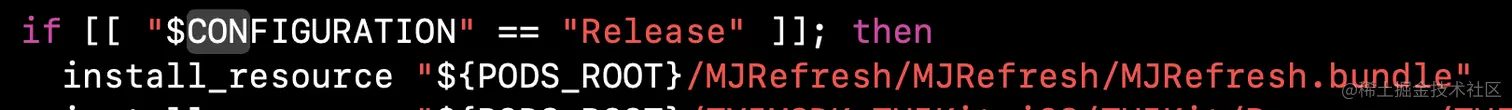

这个是cocoapods中的.sh脚本中代码，意思就是将项目拷贝到相应的目录，这也就是为什么cocoapods管理的动态库都没这样的问题，还有一种简单的解决办法

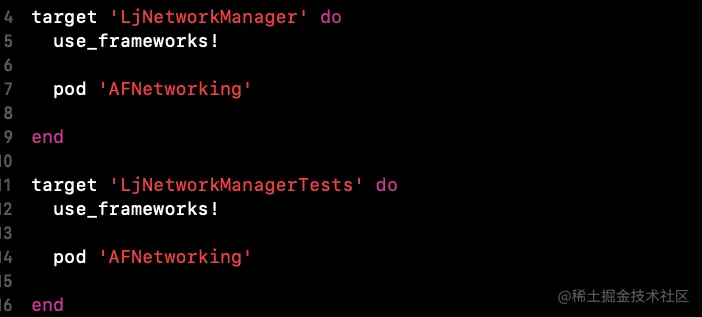

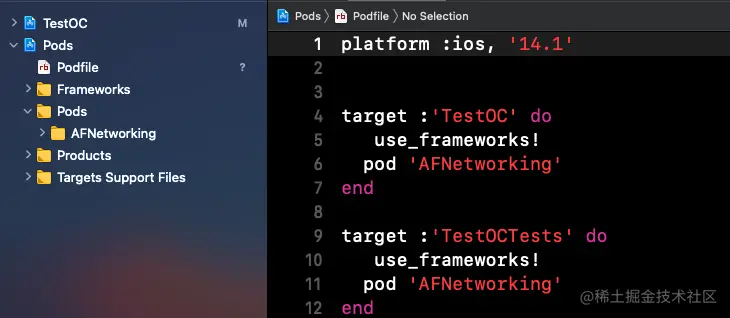

  • 8.让cocoapods对LjNetworkManagerTests同样导入AFN，然后更新 image.png

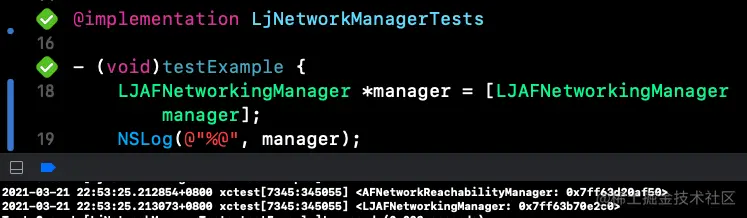

  • 9.更新后再运行，我们就发现也成功了 image.png image.png

拓展

如果我LJNetworkManager想引用LjNetworkManagerTests里的代码（反向依赖）是否可行，之前文章说过dylid在链接的过程中会将所有的导出符号放在一起，只要再运行的时候能够找到，就能正常运行

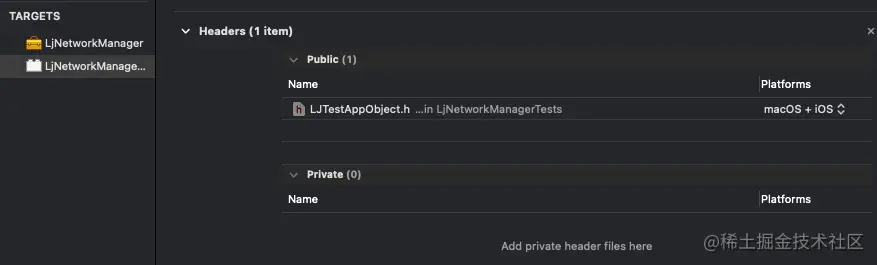

  • 1.暴露Header image.png
  • 2.导入头文件，在LJNetworkManager引入LJTestAppObject.h，就需要改一下Pods-LjNetworkManager.debug.xcconfig image.png

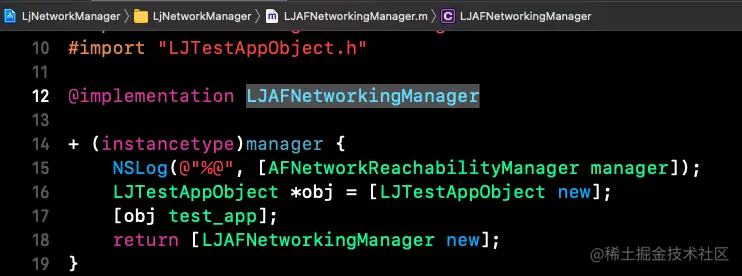

  • 3.在LJAFNetworkingManager中引入LJTestAppObject，发现识别出来了 image.png
  • 4.运行后发现报错，找不到这个符号 image.png

我们前面说过项目只要运行起来，它自己就能找到，怎么让项目运行起来，之前提过-undefined，这里直接写 image.png 此时运行就成功了，但是有个问题，我们随便写的符号也会被忽略掉，不会报错！

  • 5.指定符号-U image.png

此时也会成功

  • 6.验证 image.png

我们看到此时调到了LJTestAppObject方法，所以我们上面操作是对的，实现了反向依赖

动态库链接静态库

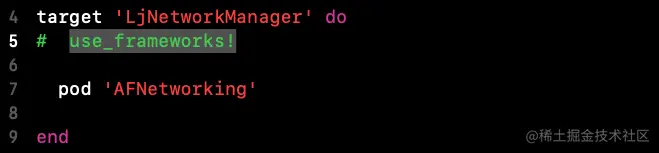

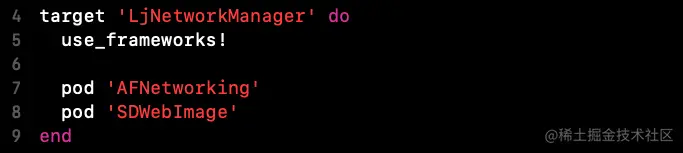

还是上面的代码，此时我们将Podfile中引入AFN的use_frameworks!去掉 image.png

  • 1.更新Podfile后，引入的就是AFN的静态库 image.png
  • 2.此时编译不会报错 image.png

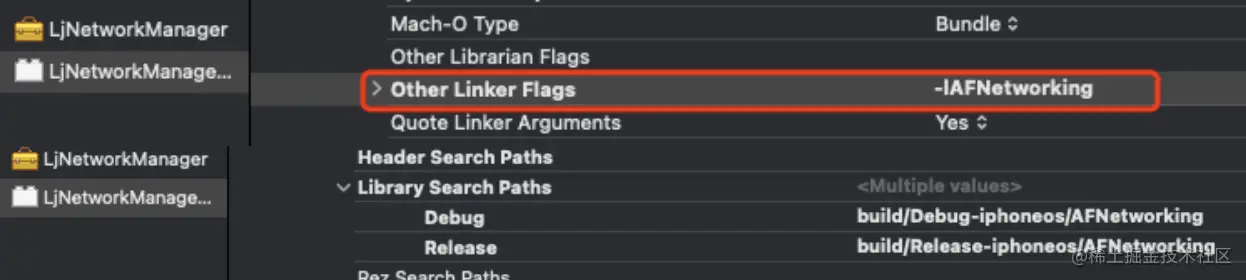

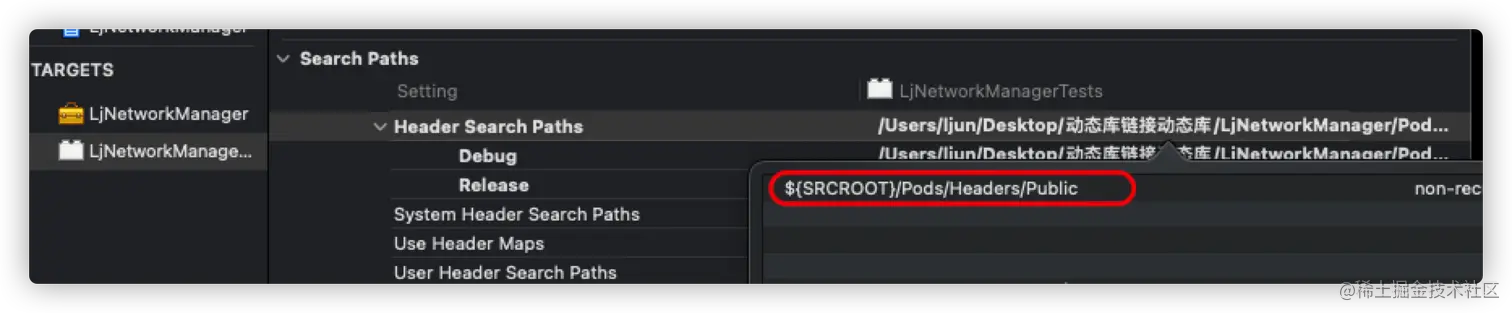

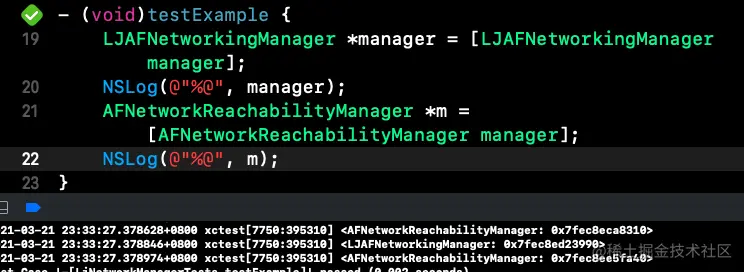

  • 3.此时我们LjNetworkManagerTests能否引入静态库AFN，答案是可以的，我们来配置一下 image.png
  • 4.上面设置完就可以了，因为我们链接的是静态库，只需要找到头文件就行了，之前文章说过，这里不再解释。运行时成功的 image.png

拓展

当我给别人提供动态库时，我不想静态库的符号暴露出来，怎么做呢？

  • 1.链接器给我们提供了相应的参数来隐藏：-hidden-l image.png
  • 2.此时我们再编译 image.png

报错，未定义的符号！我们通过这种方式来控制静态库符号是否展示

静态库链接静态库

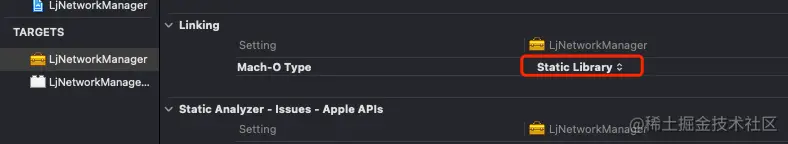

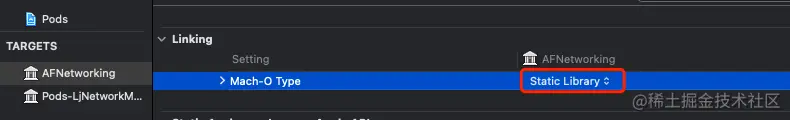

还是上面的项目，此时我们将我们创建的库变成静态库，而AFN同样也是静态库 image.png

此时LjNetworkManagerTests使用LJAFNetworkingManager会不会报错？

我们分析一下：LjNetworkManagerTests引入静态库没什么问题，但是组件是个静态库，它引入静态库，需要手动集成才行，我们编译下： image.png

找不到符号，此时就需要我们暴露出去

  • 1.在Build settings image.png
  • 2.此时在编译项目，就成功了 image.png

组件链接静态库，并没有暴露给LjNetworkManagerTests，所以需要我们手动导入

静态库链接动态库

还是上面的项目，此时我们导入AFN为动态库 image.png

  • LjNetworkManagerTests使用静态库，没什么问题，但是要使用动态库就需要将动态库放入LjNetworkManagerTests中才行。编译项目发现项目报错 image.png

未找到符号，原因LjNetworkManagerTests使用LJAFNetworkingManager，而LJAFNetworkingManager使用了动态库AFN，而LjNetworkManagerTests并不知道AFN的位置，故报错

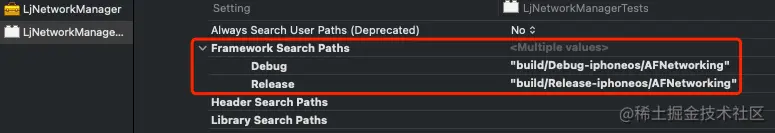

  • 告诉LjNetworkManagerTests需要使用的AFN动态库的位置 image.png
  • 运行项目，不成功 image.png

因为我们的LjNetworkManagerTests不存在AFN的包，这个问题和我们将的动态库链接动态库相似，这里不再说，大家可以自己试试。 上面的LjNetworkManagerTests大家可以看成一个一个新的App，我是为了省事用LjNetworkManagerTests来代替App

拓展

Podfile导入多样库

上面我们讲了动态库和静态库间得相互链接，我们知道我们用cocoapods导入AFN是通过use_frameworks!来确定导入静态库还是动态库，现在有个问题，我想在项目中即导入动态库又导入静态库，该怎么做 image.png

比如此时我想让AFN作为静态库导入，而SDWebImage作为动态库导入

  • 在Podfile做如下操作 image.png

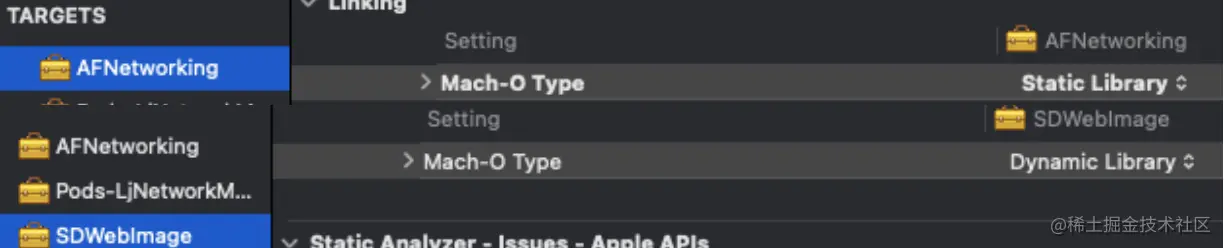

简单解释下，就是我们在导入podfile的第三方时，判断如果是AFN就以静态库方式导入，否则就按动态库导入 image.png

通过podfile同时导入多个项目

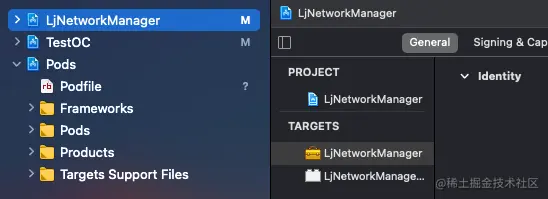

MulitProject.xcworkspace是基于TestOC而来，而LjNetworkManager是带有Podfile的第三方库

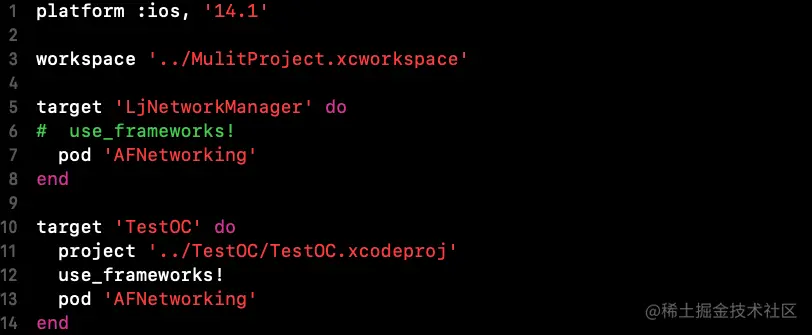

  • 我们通过LjNetworkManager的Podfile去同时给TestOC和LjNetworkManager添加依赖库，在LjNetworkManager的Podfile做下面改动： image.png
  • 更新下Podfile image.png

简单总结

XCFramework

  • 1.头文件
  • 2.调试符号
  • 3.相同架构的处理

项目应用

  • 1.weak_import：动态库 运行时 -> 位置
  • 2.静态库冲突：App -> all_load\ObjC
  • 3.App -> 动态库链接动态库 -> pod\脚本复制 -> rexport动态库
  • 4.App -> 动态库链接静态库 -> 静态库代码不想暴露 -> hidden-l静态库
  • 5.App -> 静态库链接静态库 -> 三要素：1.名称 2.头文件位置 3.包所在位置
  • 6.App -> 静态库链接动态库 -> 编译报错：不知道动态库所在位置，运行报错：动态库@rpath -> pod\脚本复制

写在最后

内容比较多，写了一周左右时间！写了5000多字，写的比较细，都是把自己探索过程记录下来，希望大家能够按着文章去实操一遍，这部分也比较无聊，但是这是高阶必走的路。有什么疑问可以在下面留言，也希望大家多多交流，点赞！

补充

上面写的命令可以通过终端打印：man ld，man nm进行查询
