webIM系列之五——Netty绑定监听端口流程解析

merzMario
882 阅读4分钟

本篇我们看一下Netty服务端监听端口的过程。

ChannelFuture future = bootstrap.bind(9081).sync();

通过ServerBootstrap提供的bind()方法，绑定一个监听端口，依次跟进方法可以看到，最终调用的是ServerBootstrap的父类AbstractBootstrap中的doBind()方法。

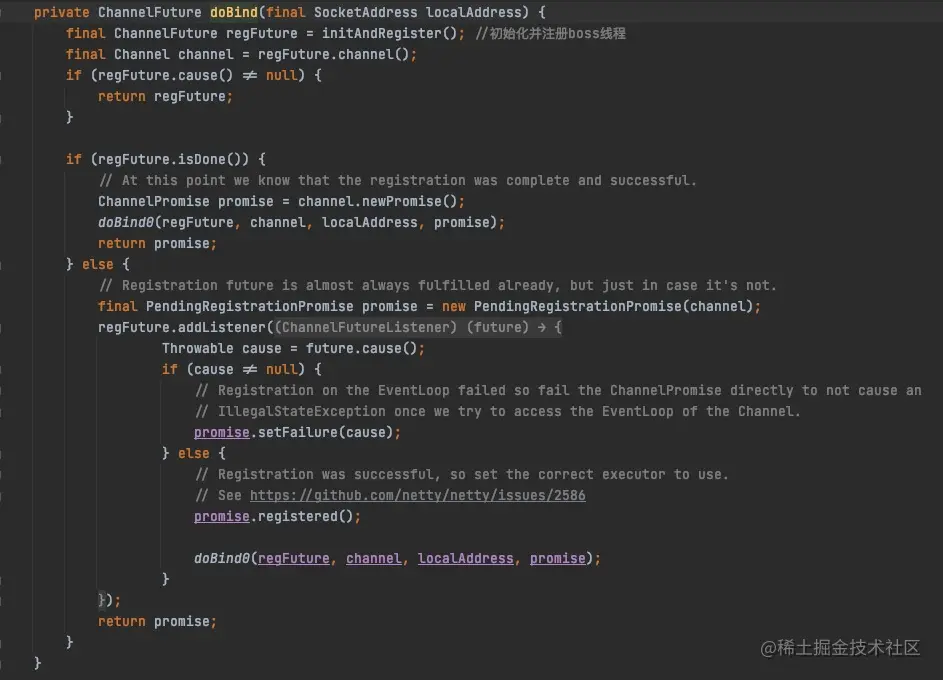

AbstractBootstrap.doBind.jpg 继续跟进doBind()方法，首先调用了initAndRegister()，这个方法中，我们可以看到在前面的篇章中讲到过的，通过NioServerSocketChannel的构造器创建新的channel，然后调用子类实现的init()方法，初始化该channel，初始化的过程，除了设置在option、childOption等属性外，最重要的是在NioServerSocketChannel的pipeline上，添加了ServerBootstrapAcceptor，ServerBootstrapAcceptor是一个ChannelInboundHandler，也就是我们之前介绍过的Netty的Reactor线程模型中的acceptor，主要负责监听客户端连接的OP_ACCEPT事件。有一点需要注意的是，initChannel方法，在这里并不会执行，那它是什么时候执行的呢？我们先继续往下看。

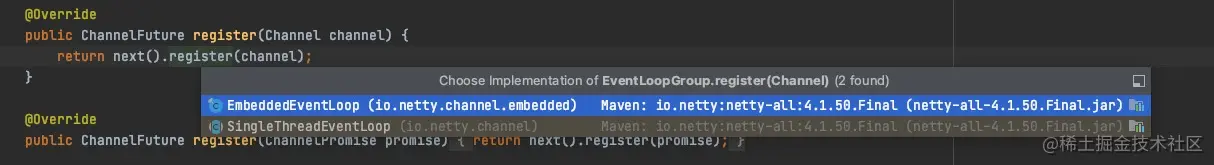

NioServerSocketChannel初始化完成之后，就要执行注册的流程了。在看源码的过程中，因为都是面向接口编程，所以很多时候我们看到的并不是实现类，所以要想搞清楚具体的实现类是哪个，可以将代码执行起来看具体的运行时的结果，也可以通过方法名称合理猜测。例如下面的代码，我们可以猜测register方法是调用的MultithreadEventLoopGroup中的方法

config().group().register(channel)


继续看register()方法具体实现

@Override
public ChannelFuture register(Channel channel){
    return next().register(channel);
}

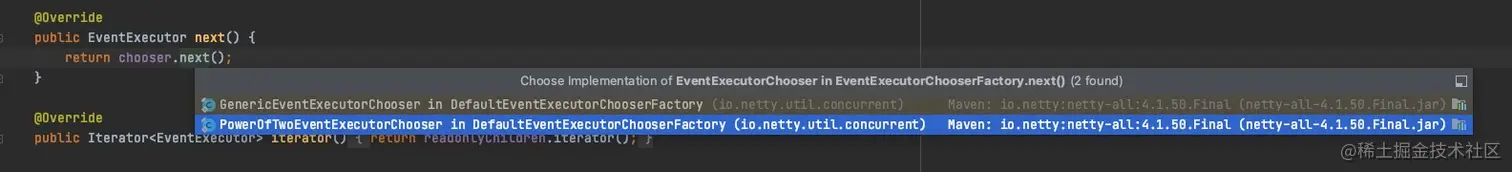

next()方法是调用了MultithreadEventExecutorGroup中的实现，从bossGroup的线程池里，选择一个executor，这里也会分两种情况，一种是bossGroup指定的线程数量，是2的整数次幂，另外一种是数量不是2的整数次幂，实现方式，都是轮询。

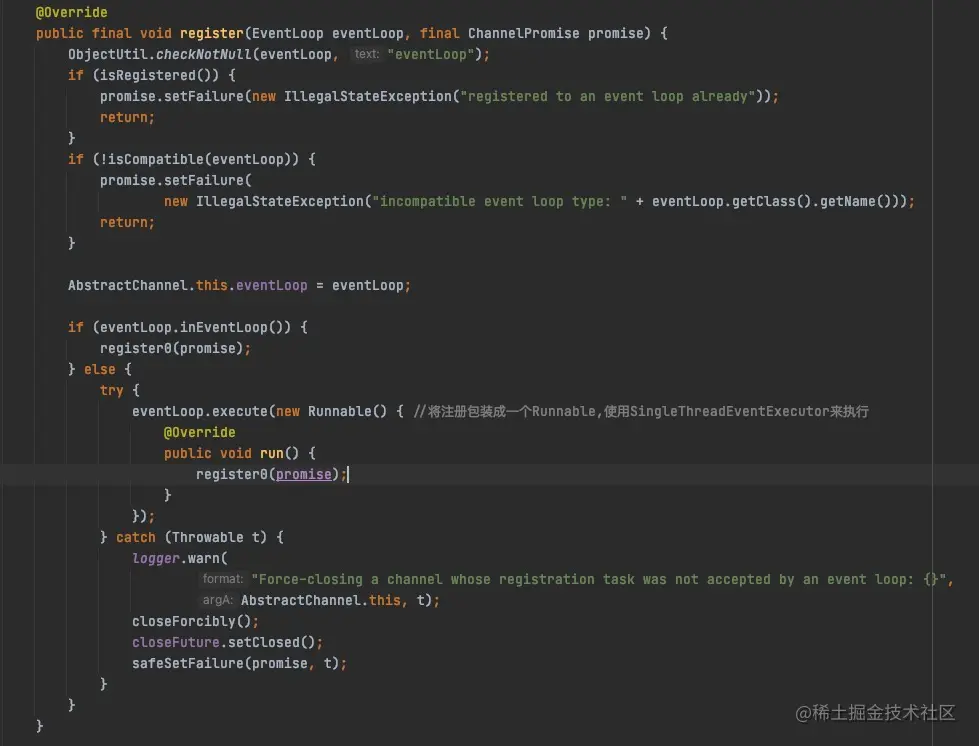

register的最终实现，在AbstractChannel中，将register0包装成一个Runnable，使用SingleThreadEventExecutor来执行，这里是重点！！


继续跟进eventLoop.execte这个方法

@Override
    public void execute(Runnable task) {
        ObjectUtil.checkNotNull(task, "task");
        execute(task, !(task instanceof LazyRunnable) && wakesUpForTask(task));
    }

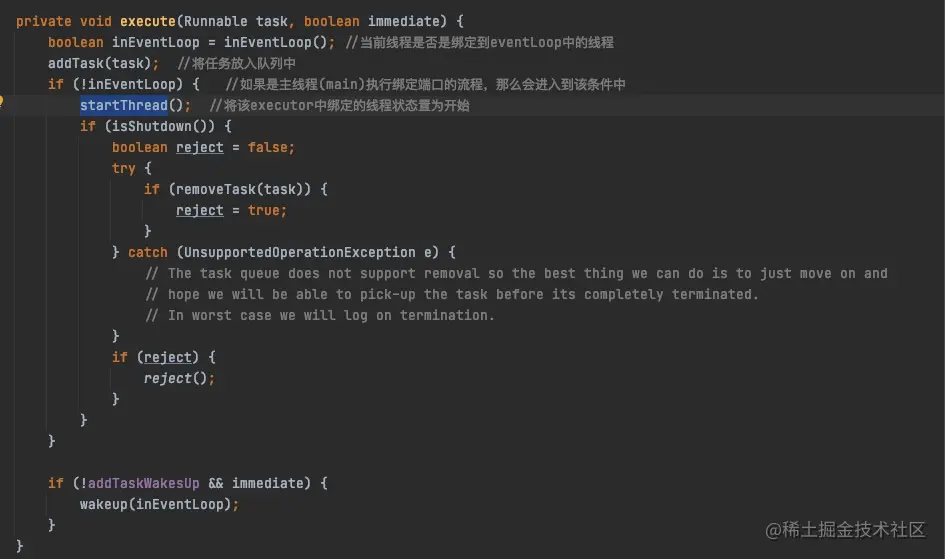

到这里，一定要记住，task，是在AbstractChannel中包装的register0这个注册任务。先将任务加入到了任务队列中，继续执行startThread()方法。

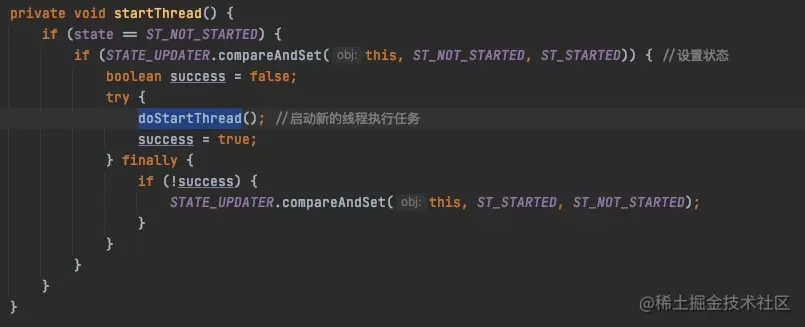

调用doStartThread()方法启动新的线程执行任务。

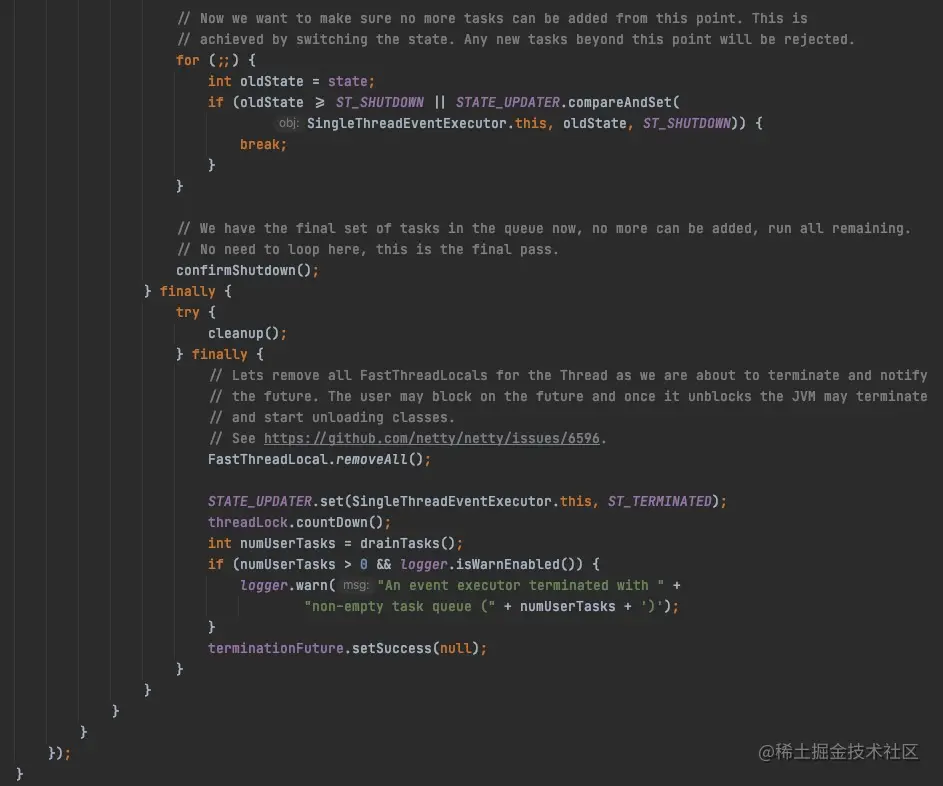

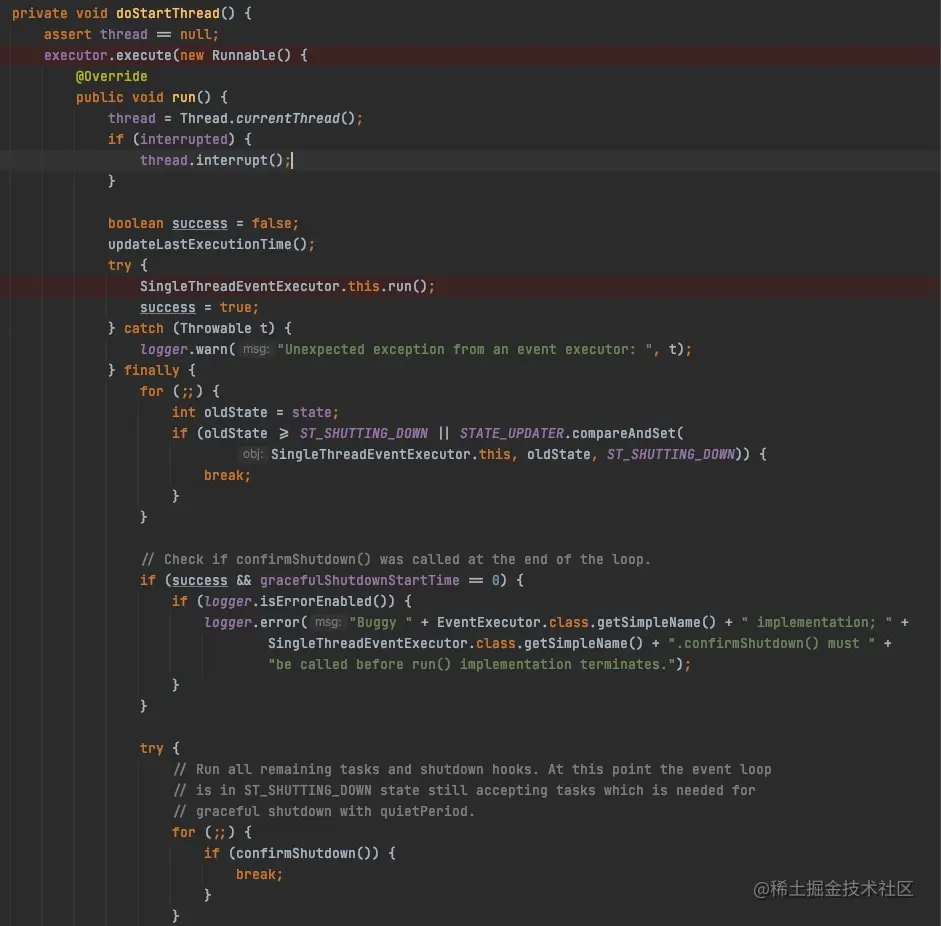

SingleThreadEventExecutor.doStartThread-1.jpg SingleThreadEventExecutor.doStartThread-2.jpg

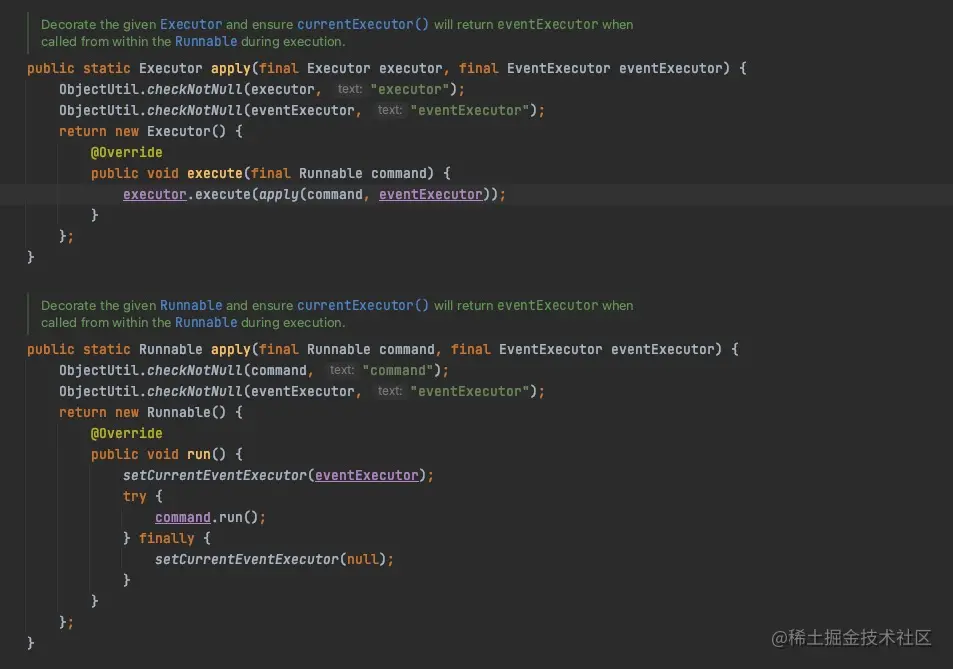

在doStartThread()方法中，又封装了一个任务，这个任务中封装的是SingleThreadEventExecutor.this.run()，这里执行任务的executor是ThreadExecutorMap的实例，将任务绑定了eventExecutor，封装成一个新的任务。


看到这里，你的心里是不是有很多小问号？我是谁？我在哪？怎么这么多任务套任务？其实要想搞懂Netty的线程模型，必须要不停的debug，打断点，一步步的跟踪执行，才能够拨开迷雾看清现实。

在这个绑定过程中，为啥只看到了包装任务，没有看到任务的执行呢？这些任务到底是从哪里开始执行的呢？看到这里，其实已经离谜底不远了。

executor.execute(apply(command,eventExecutor));

这就是整个任务链条的总开关,调用了ThreadPerTaskExecutor.exexute()方法，推倒了整个多米诺骨牌：创建一个新的线程并开始执行。

@Override
public void execute(Runnable command){
    threadFactory.newThread(command).start();
}

还记得执行的任务是什么吗？是SingleThreadEventExecutor.this.run()，这个方法会启动NioEventLoop.run()方法，启动死循环来轮询任务，执行任务。

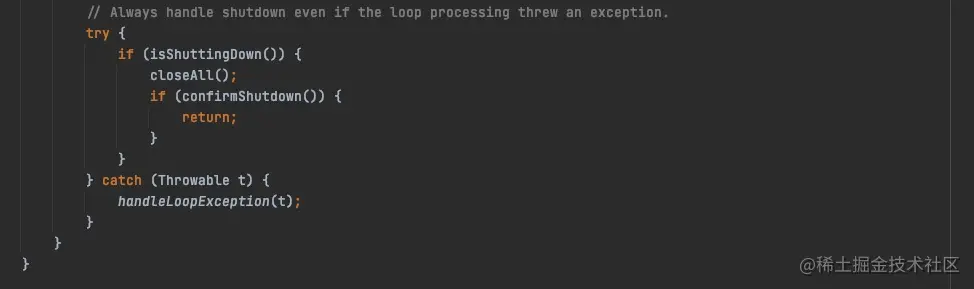

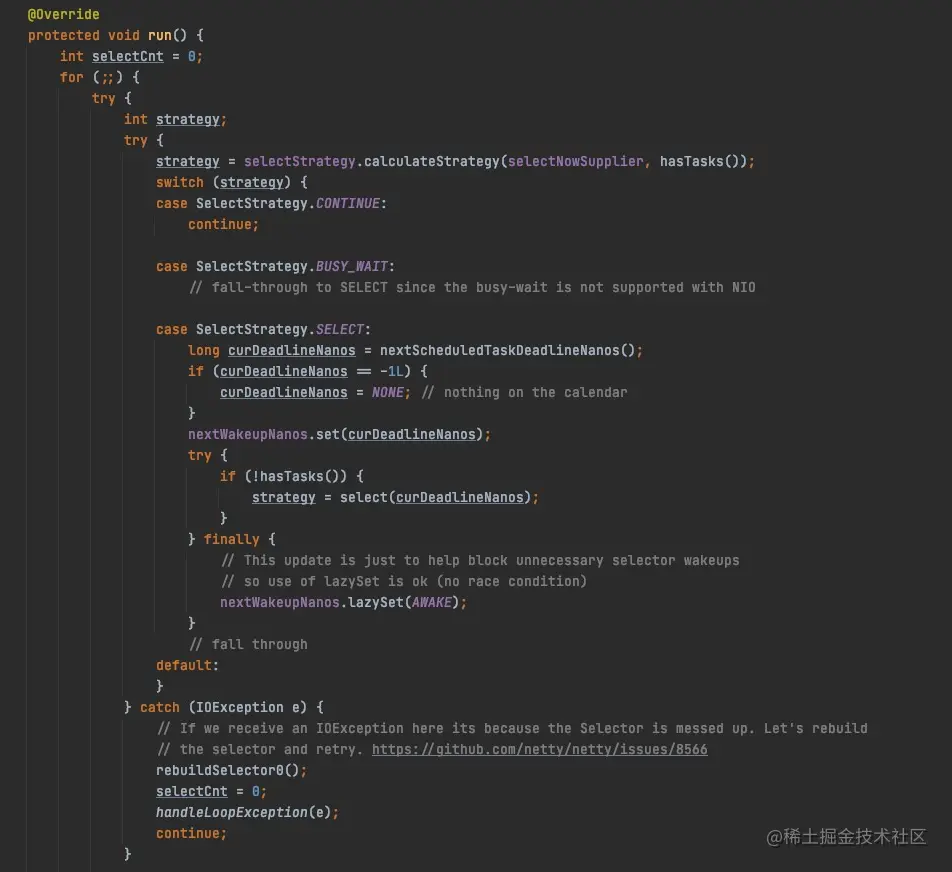

NioEventLoop.run-1.jpg NioEventLoop.run-2.jpg NioEventLoop.run-3.jpg

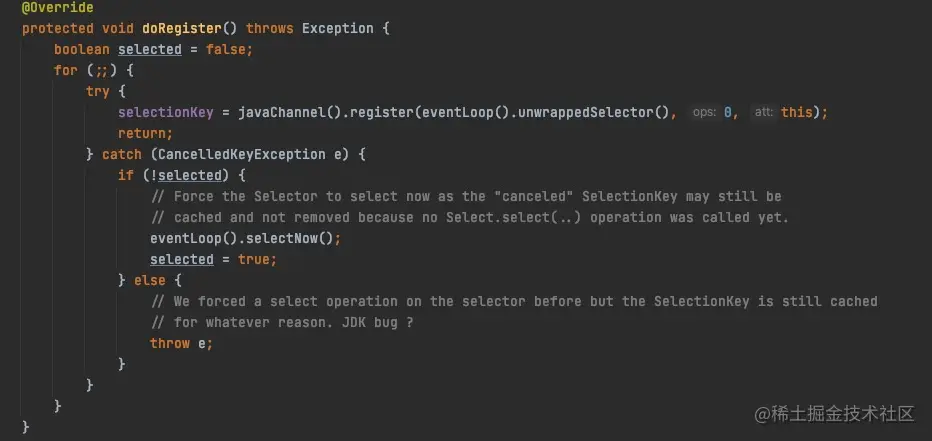

看到这里，还记得我们在做什么吗？我们在跟踪端口的监听流程，还记得我们将register0()封装成了任务放到了任务队列中。从上图我们可以看到，这个循环是在执行任务啊。那我们再回过头来看看register0()这个方法，跟进来看doRegister():实际上就是NIO的channel，注册到了selector上，这里注册的感兴趣的事件类型是0，也就是对啥也不感兴趣，不是应该对OP_ACCEPT感兴趣吗？接着往下看。


doRegister之后，就开始读客户端的事件了。

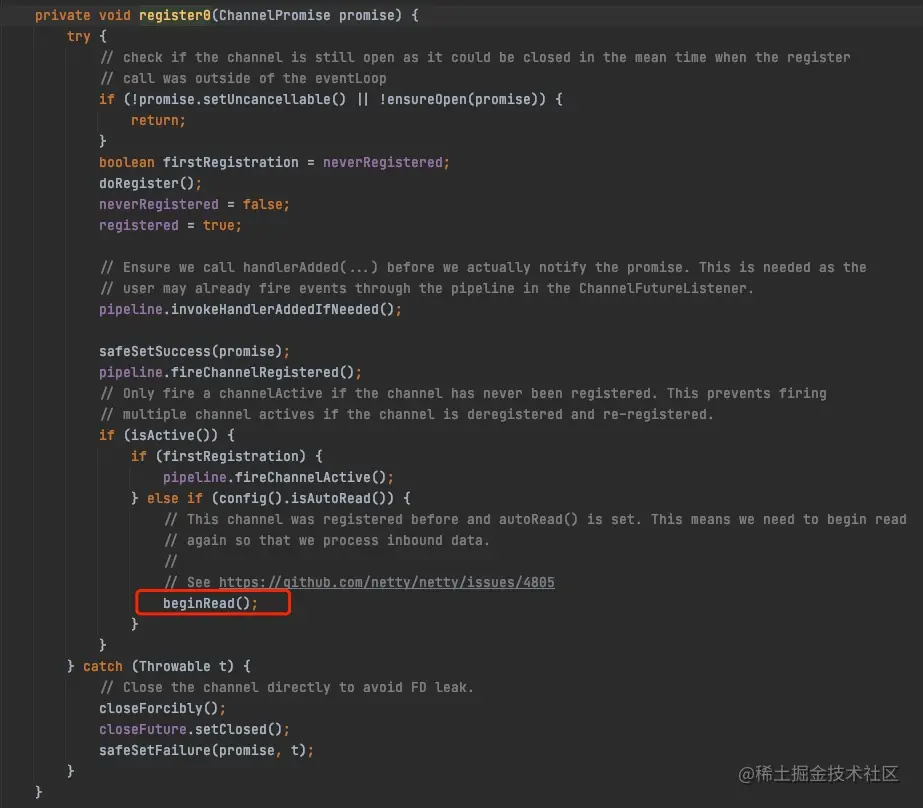

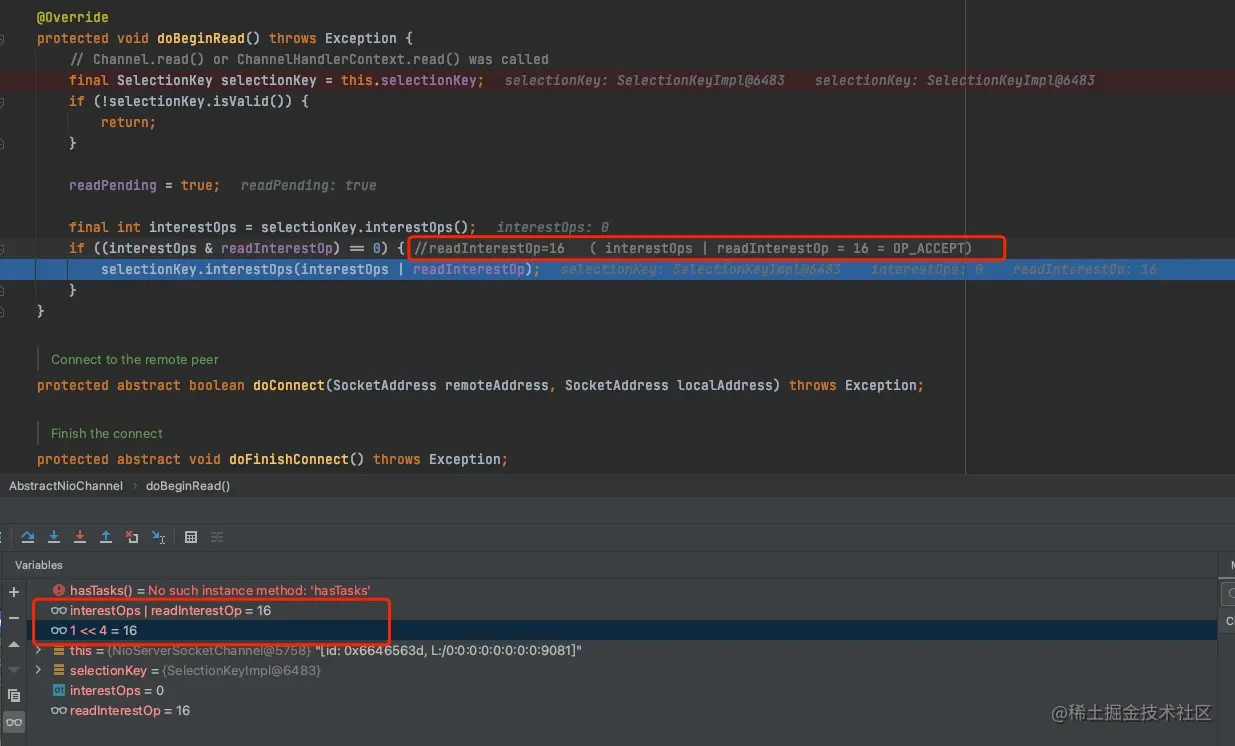

AbstractChannel.register0.jpg 跟进AbstractNioChannel.doBeginRead()方法：向SelectionKey中添加OP_ACCEPT事件，到此为止，整个Netty对端口的监听流程就完成了。


Netty的线程模型，太过于抽象，任务套任务的执行方式让人看起来就非常的不好理解，作者当时设计这个模型时的思路，真的很让人好奇，是什么样的思维方式，才能想出这种模型呢？这个过程，只有多看几遍，才能一点点的理解，感谢开课吧的老雷老师，讲授的Netty课程让我对Netty的理解能够更加清晰。但是只听别人讲，还是不够的，只有经过自己的仔细推敲，一遍又一遍的打断点，debug，才理解模型的十之一二，还需要看更多遍，才能认识的更清晰。
