一、SDS

1、创建SDS

sds sdsnewlen(const void *init, size_t initlen) {
    void *sh;
    sds s;
    char type = sdsReqType(initlen);//根据字符串长度选择不同的类型
    if (type == SDS_TYPE_5 && initlen == 0) type = SDS_TYPE_8;//SDS_TYPE_5强制转化为SDS_TYPE_8
    int hdrlen = sdsHdrSize(type);//计算不同头部所需的长度
    unsigned char *fp; /* 指向flags的指针 */
    sh = s_malloc(hdrlen+initlen+1);//"+1"是为了结束符'\0'
    ...
    s = (char*)sh+hdrlen;//s是指向buf的指针
    fp = ((unsigned char*)s)-1;//s是柔性数组buf的指针,-1即指向flags
    ...
    s[initlen] = '\0';//添加末尾的结束符
    return s;
}

创建SDS的大致流程：首先计算好不同类型的头部和初始长度，然后动态分配内存。需要注意以下3点。 1）创建空字符串时，SDS_TYPE_5被强制转换为SDS_TYPE_8。 2）长度计算时有“+1”操作，是为了算上结束符“\0”。 3）返回值是指向sds结构buf字段的指针。

2、拼接字符串

Redis的sds中有如下扩容策略。 1）若sds中剩余空闲长度avail大于新增内容的长度addlen，直接在柔性数组buf末尾追加即可，无须扩容。

2）若sds中剩余空闲长度avail小于或等于新增内容的长度addlen，则分情况讨论：新增后总长度len+addlen<1MB的，按新长度的2倍扩容；新增后总长度len+addlen>1MB的，按新长度加上1MB扩容。

3）最后根据新长度重新选取存储类型，并分配空间。此处若无须更改类型，通过realloc扩大柔性数组即可；否则需要重新开辟内存，并将原字符串的buf内容移动到新位置。


二、跳表

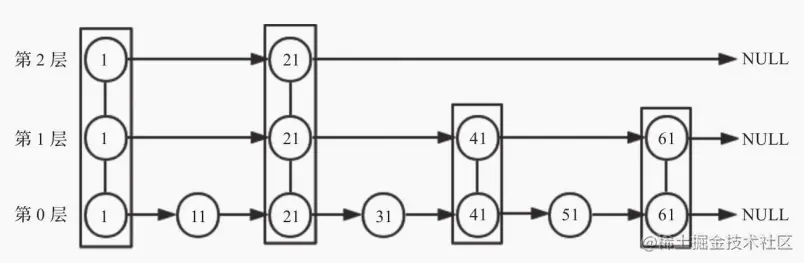

1、一般的跳表结构

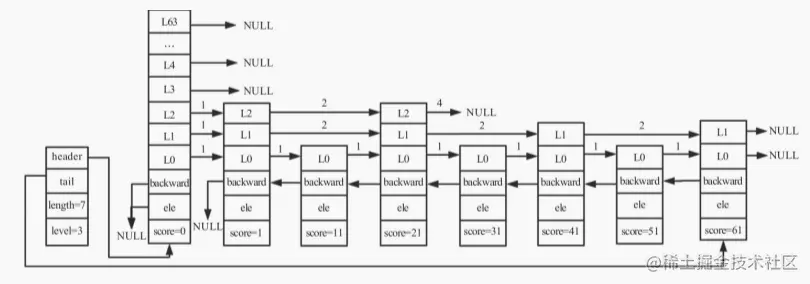

2、redis的跳表结构


  • 跳跃表由很多层构成。
  • 跳跃表有一个头（header）节点，头节点中有一个64层的结构，每层的结构包含指向本层的下个节点的指针，指向本层下个节点中间所跨越的节点个数为本层的跨度（span）。
  • 除头节点外，层数最多的节点的层高为跳跃表的高度（level），图3-3中跳跃表的高度为3。
  • 每层都是一个有序链表，数据递增。
  • 除header节点外，一个元素在上层有序链表中出现，则它一定会在下层有序链表中出现。
  • 跳跃表每层最后一个节点指向NULL，表示本层有序链表的结束。
  • 跳跃表拥有一个tail指针，指向跳跃表最后一个节点。
  • 最底层的有序链表包含所有节点，最底层的节点个数为跳跃表的长度（length）（不包括头节点）。
  • 每个节点包含一个后退指针，头节点和第一个节点指向NULL；其他节点指向最底层的前一个节点。

3、redis跳表的应用

  • 在Redis中，跳跃表主要应用于有序集合的底层实现（有序集合的另一种实现方式为压缩列表）。

  • Redis的配置文件中关于有序集合底层实现的两个配置。 1）zset-max-ziplist-entries 128：zset采用压缩列表时，元素个数最大值。默认值为128。 2）zset-max-ziplist-value 64：zset采用压缩列表时，每个元素的字符串长度最大值。默认值为64。

  • 在创建有序集合时，默认使用压缩列表的底层实现。zset新插入元素时，会判断以下两种条件： ·zset中元素个数大于zset_max_ziplist_entries； ·插入元素的字符串长度大于zset_max_ziplist_value。 当满足任一条件时，Redis便会将zset的底层实现由压缩列表转为跳跃表。zset在转为跳跃表之后，即使元素被逐渐删除，也不会重新转为压缩列表。

  • 跳跃表的原理简单，其查询、插入、删除的平均复杂度都为O(logN)。

三、字典

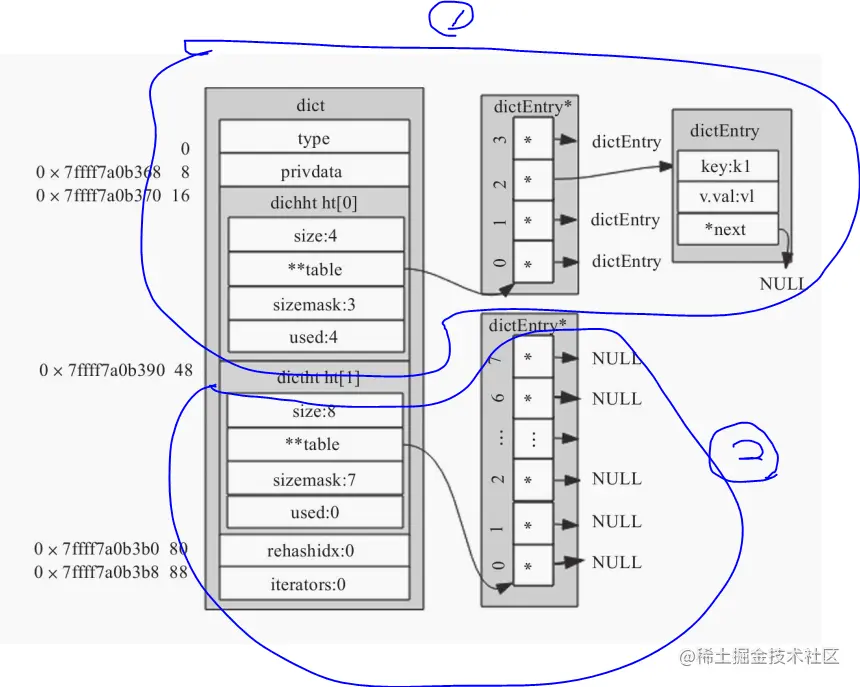

1、redis字典的整体结构


上图（1）描述了字典结构，图（2）描述了扩容的情况。

渐进式rehash

  • rehash除了扩容时会触发，缩容时也会触发。Redis整个rehash的实现，主要分为如下几步完成。
  • 给Hash表ht[1]申请足够的空间；扩容时空间大小为当前容量2，即d->ht[0].used2；当使用量不到总空间10%时，则进行缩容。缩容时空间大小则为能恰好包含d->ht[0].used个节点的2^N次方幂整数，并把字典中字段rehashidx标识为0。
  • 进行rehash操作调用的是dictRehash函数，重新计算ht[0]中每个键的Hash值与索引值（重新计算就叫rehash），依次添加到新的Hash表ht[1]，并把老Hash表中该键值对删除。把字典中字段rehashidx字段修改为Hash表ht[0]中正在进行rehash操作节点的索引值。
  • rehash操作后，清空ht[0]，然后对调一下ht[1]与ht[0]的值，并把字典中rehashidx字段标识为-1。
