AVCapturePhotoOutput高级知识

SeanMa
2,758 阅读8分钟

本节内容主要涉及：

  1. AVCapturePhotoOutput基础
  2. 分级捕获
  3. Live Photo
  4. Thumbnail
  5. 场景监控

AVCapturePhotoOutput基础

从iOS 10起，苹果开始使用AVCapturePhotoOutput来替代AVCaptureStillImageOutput，相比于之前的AVCaptureStillImageOutput，我觉得有以下几个优势：

  • AVCapturePhotoOutput直接接管了所有拍照相关特性的封装、管理和启用，如 Live Photo、景深、人像；
  • 使用Delegate的方式回调图片，生命周期上更加清晰和可控，同时避免循环引用的风险；
  • 通过加入AVCapturePhotoSetttings，使得每次拍照设置之间互不影响，更具独立性；
  • 在回调接口能返回photo Setting，提供成像的信息特征，如是否启动了闪光灯等。

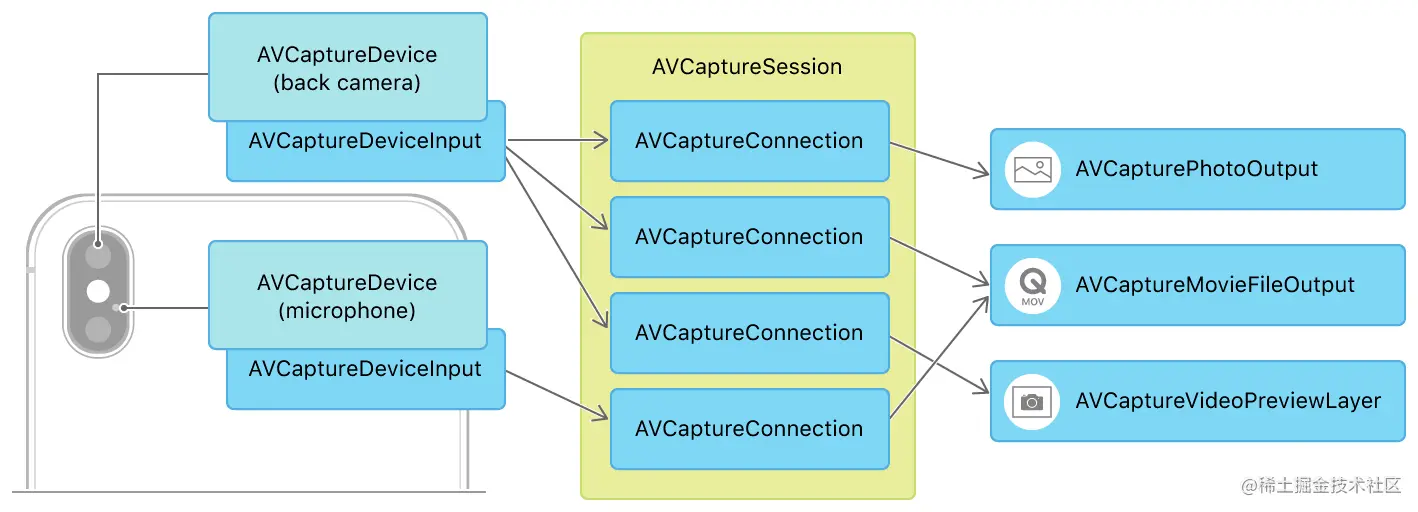

b9c65b62-3728-43f1-8d25-08fd42bc6bb7.png 上图展示了自iOS 10之后，苹果新的相机架构。

AVCapturePhotoOutput结构

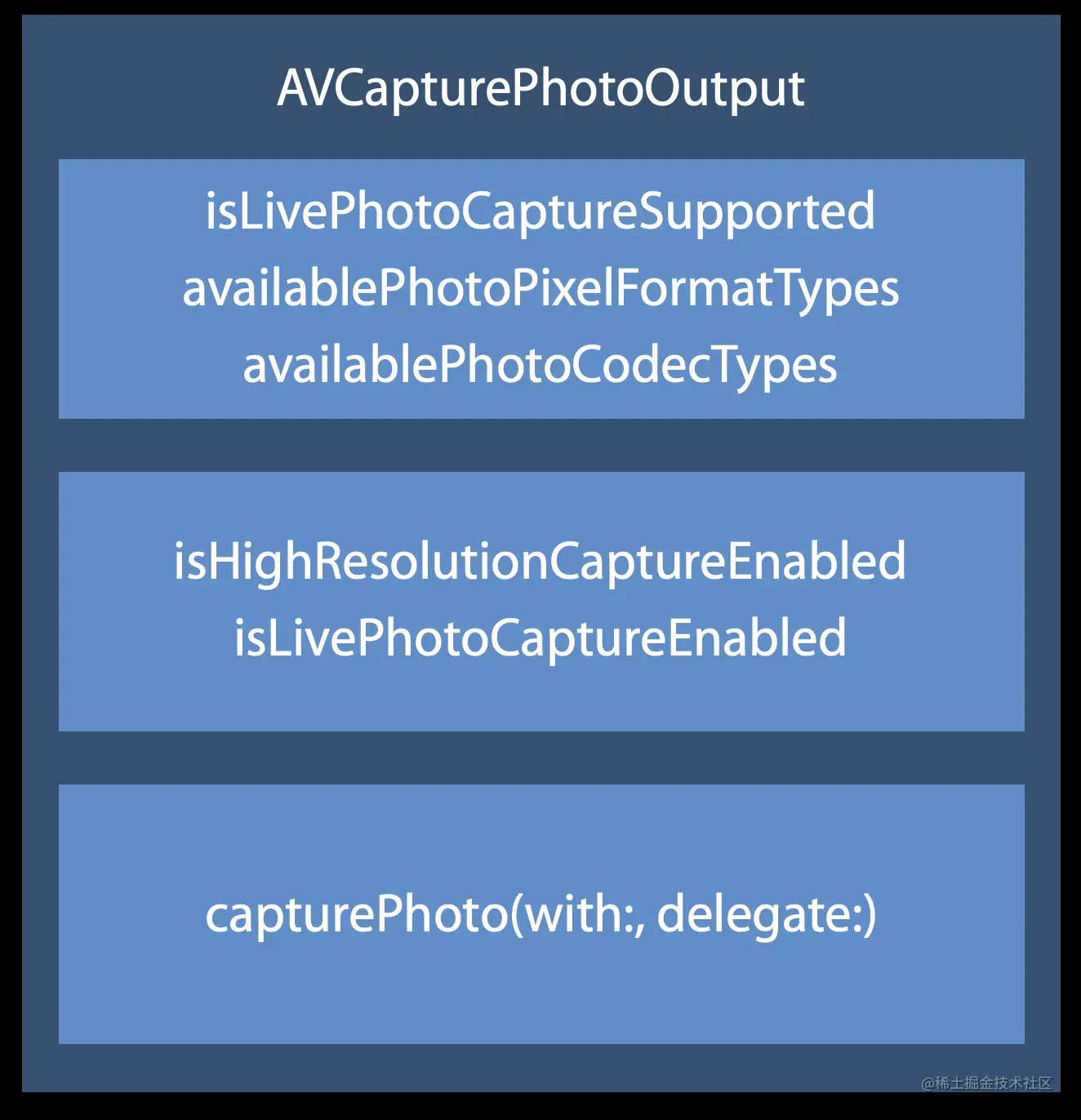

AVCapturePhotoOutput除了用来捕获静态图片之外，还可以捕获带RAW格式的图片，Live Photo，多图捕获，宽色域捕获（目前貌似只有iPad支持，埋个坑，后续可以继续研究下）。其类结构组织方式大体如下：

通过上面两张图我们可以看出AVCapturePhotoOutput的组织结构十分清晰，大体上分为：

  • 可读属性：其主要是用来反馈当前设备在捕获上支持哪些功能，如 Live Photo；
  • 功能属性：其主要是在判断是否支持某项功能后，用来决定是否开启某项功能，默认都是关闭的，如 Live Photo；
  • 功能方法：主要是一些常用的初始化方法，最关键的就是capturePhoto(with:delegate:)。

AVCapturePhotoCaptureDelegate捕获周期

我们知道AVCapturePhotoOutput是以delegate的方式回调图片，delegate的类型是AVCapturePhotoCaptureDelegate，这有利于开发者管理好图片生成的生命周期，比如外部根据回调的生命周期进行UI上动画控制，那么我们来研究下图片回调的生命周期

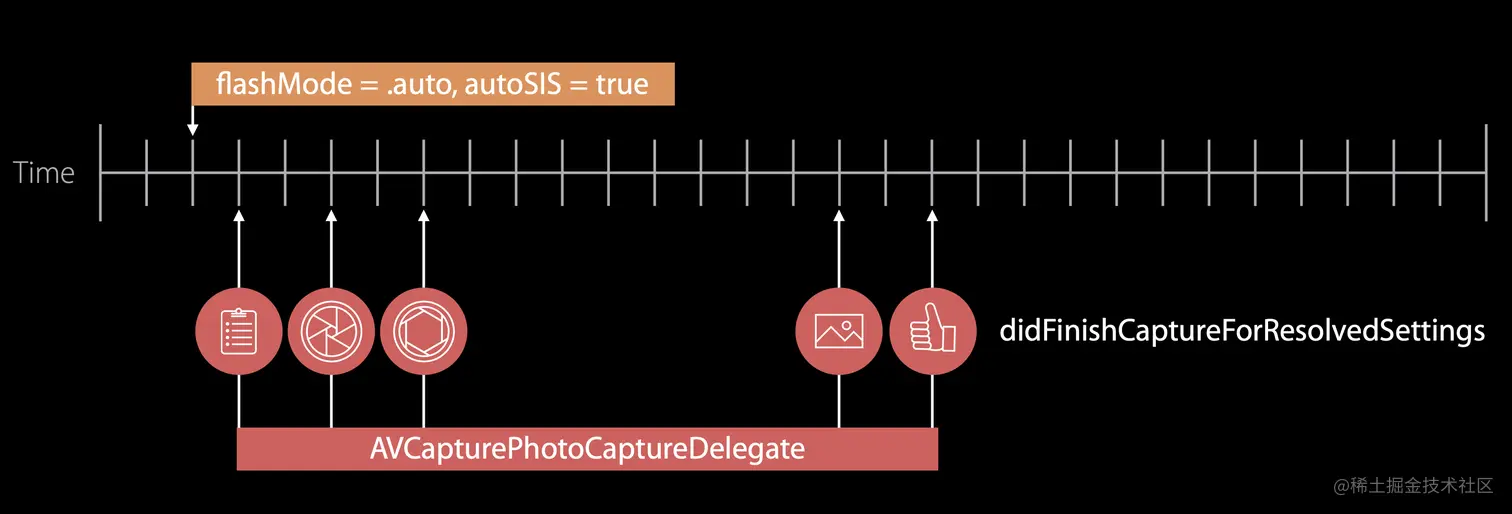

截屏2021-01-08 下午5.58.15.png

上图乍一眼看上去，可能大家会很懵逼，让我娓娓道来，当我们按下拍照的那一刻起：

  1. 系统首先会回调photoOutput(_:willBeginCaptureFor:)方法，这里是告诉调用者即将开始拍照了，同时能拿到一个AVCaptureResolvedPhotoSettings类型的实例对象resolvedSettings，resolvedSettings会伴随整个生命周期存在，它存在的目的是为了告诉调用者是否真的使用了某项功能，比如在拍照的时候我们设置了flashMode = auto，那拍的时候flashMode是on还是off，由它来告诉我们。除此之外还有其他信息，这里不展开描述了；
  2. 接着回调photoOutput(_:willCapturePhotoFor:)方法，这一刻即将完成快门的闭合和声音的发出；
  3. 紧接着经过一小段时间的等待，回调photoOutput(_:didFinishProcessingPhoto:error:)方法，表示图片处理完，可以拿到图片数据；
  4. 最后回调photoOutput(_:didFinishCaptureFor:error:)，代表整个拍照流程结束，可以将捕获到的数据存入相册。

这里有几点细节需要我们注意：

  • AVCapturePhotoCaptureDelegate提供了完善的生命周期状态供开发者使用，开发者可以将其反馈到UI上，使用户体验更加良好；
  • 回调的方法都是可选的；
  • 回调的具体方法，同调用capturePhoto(with:delegate:)传入的AVCapturePhotoSettings息息相关，比如使用Live Photo等；
  • 所有回调方法都带了AVCaptureResolvedPhotoSettings，记录了当前拍照的属性和唯一id，在多摄上可以用来区别不同摄像头的捕获。

分级捕获

分级捕获，英文全称叫Bracketed Capture，是iOS 8就有的API，所以在AVCapturePhotoOutput还没出世的时候就已经诞生了。分级捕获，其实际上就是在拍照的时候设置多组参数（目前支持曝光和ISO），系统会拍出多张图片，AVCapturePhotoCaptureDelegate的photoOutput(_:didFinishProcessingPhoto:error:)方法会跟着成倍回调，调用者可以使用某种算法（如HDR）对图片进行融合，得到一张令人满意的图片。

补充一下，目前在拍照的时候貌似无法启动HDR模式，这里埋个坑，后续继续深究下

分级捕获的基类是AVCaptureBracketedStillImageSettings，无法实例化，但提供了两个子类：

  • AVCaptureAutoExposureBracketedStillImageSettings：用来设置不同的曝光值
  • AVCaptureManualExposureBracketedStillImageSettings：用来设置不同的ISO值

接着我们来看下使用方法，主要以多组不同曝光值为例：

let bracketedStillImageSettings = [AVCaptureAutoExposureBracketedStillImageSettings.autoExposureSettings(exposureTargetBias: -1), AVCaptureAutoExposureBracketedStillImageSettings.autoExposureSettings(exposureTargetBias: 0), AVCaptureAutoExposureBracketedStillImageSettings.autoExposureSettings(exposureTargetBias: 1)]
photoSettings = AVCapturePhotoBracketSettings.init(rawPixelFormatType: 0, processedFormat: nil, bracketedSettings: bracketedStillImageSettings)

self.photoOutput.capturePhoto(with: photoSettings, delegate: photoCaptureProcessor)

调用完拍照后，AVCapturePhotoCaptureDelegate的photoOutput(_:didFinishProcessingPhoto:error:)会回调三次，我们来看下产图，从左到右曝光度分别为-1，0，1：

Live Photo

Live Photo是iOS 10推出来的功能，已经不算新了。Live Photo的本质，其实就是JPEG+MOV，其特点是：

  • 视频总长是3s，即图片的前1.5s和图片的后1.5s；
  • 分辨率有1440x1080和1290x960；
  • 除了视频帧外，有音轨。

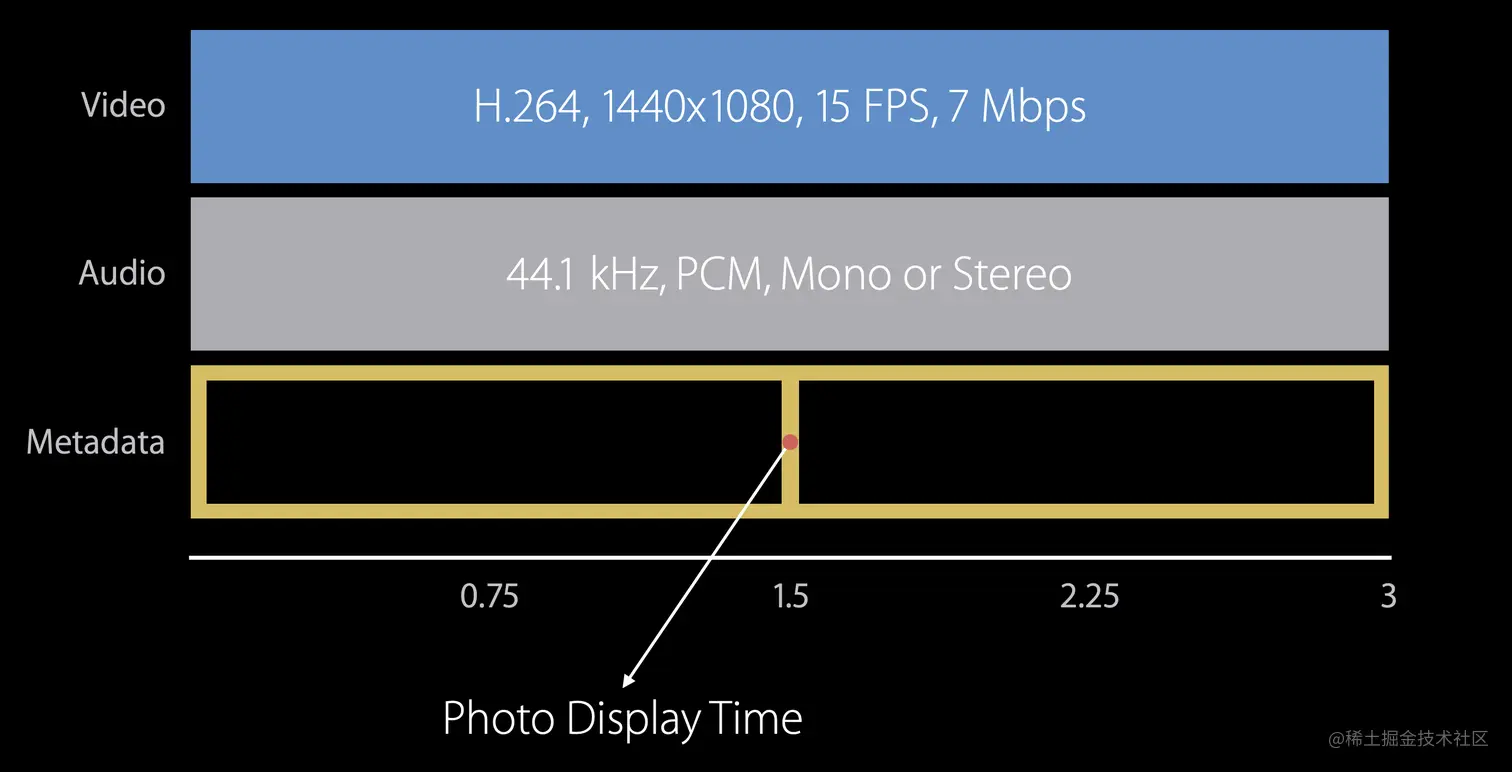

截屏2021-01-08 下午8.04.20.png 上图可以帮助我们更加容易理解Live Photo。

Live Photo的捕获

那么我们如何捕获Live Photo呢？ 获取Live Photo是有一定的先决条件，具体条件如下：

  • 需要使用AVCapturePhotoOutput的isLivePhotoCaptureSupported判断设备是否支持Live Photo；
  • Live Photo只能是在AVCaptureSessionPresetPhoto模式下工作；
  • 需要将AVCapturePhotoOutput的isLivePhotoCaptureEnable设置为true；
  • 若存在AVCaptureMovieFileOutput，系统会自动禁用Live Photo。

使用代码组织如下：

self.photoOutput.isLivePhotoCaptureEnabled = self.photoOutput.isLivePhotoCaptureSupported
if self.photoOutput.isLivePhotoCaptureSupported {
                let livePhotoMovieFileName = NSUUID().uuidString
                let livePhotoMovieFilePath = (NSTemporaryDirectory() as NSString).appendingPathComponent((livePhotoMovieFileName as NSString).appendingPathExtension("mov")!)
                photoSettings.livePhotoMovieFileURL = URL(fileURLWithPath: livePhotoMovieFilePath)
            }

Live Photo捕获回调

前面我们说了AVCapturePhotoCaptureDelegate的方法回调会受到AVCapturePhotoSettings的影响，当有Live Photo的参与时，回调又有什么样的变化？

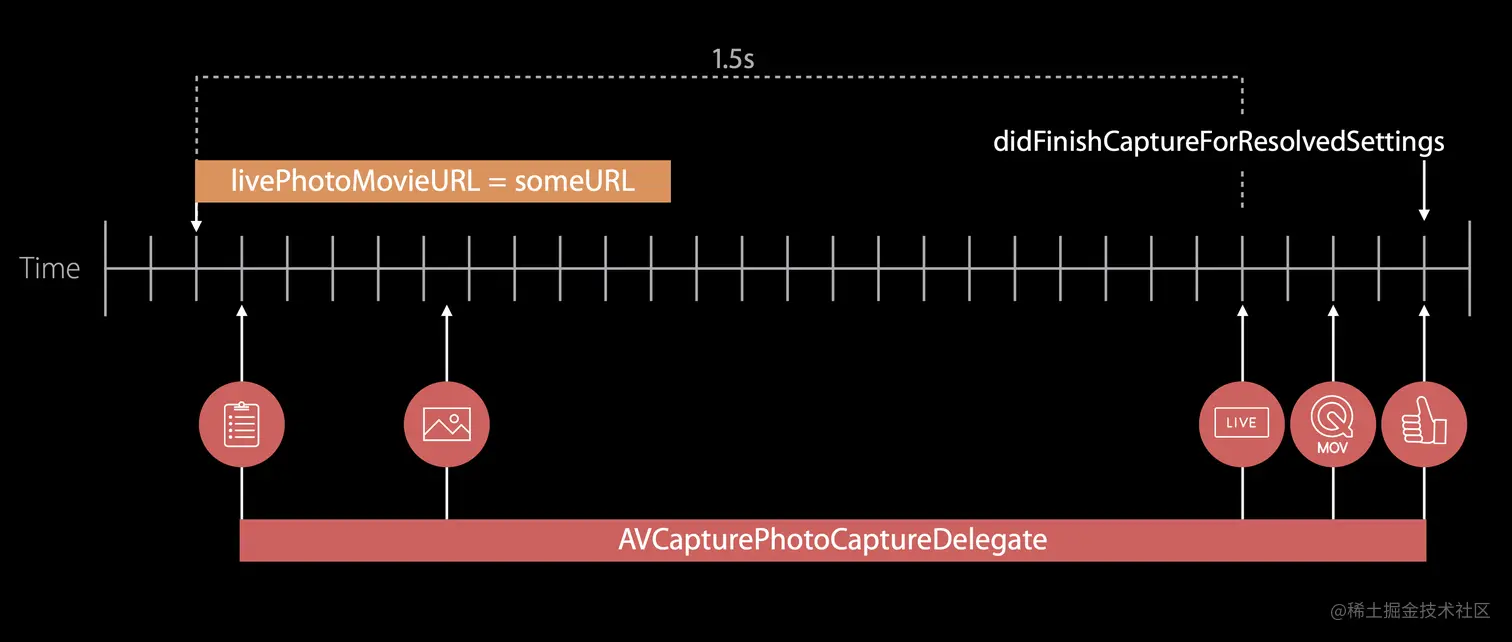

截屏2021-01-08 下午8.11.58.png

通过上图可以发现，在出图后到完成拍照流程的两个回调方法中间，多出了关于Live Photo的两个回调方法，它们分别是：

  • photoOutput(_:didFinishRecordingLivePhotoMovieForEventualFileAt:resolvedSettings:)：表示完成整段视频的记录，但此时还没写入到沙盒里；
  • photoOutput(_:didFinishProcessingLivePhotoToMovieFileAt:duration:photoDisplayTime:resolvedSettings:error:)：视频已经写入到沙盒内，可以读取视频。

Live Photo在使用和保存上十分简单，这得益于苹果良好的API设计规范，但存储Live Photo的时候，有两个点我们需要注意：

  • 通常我们使用PhotoKit来存储图片到系统相册，需要构建一个PHAssetCreationRequest对象，Live Photo必须同图片使用同一个PHAssetCreationRequest对象，才能关联起来，否则存储不成功；
  • 系统将Live Photo存储到沙盒里，但不负责删除，使用完应该按需决定是否删除。

Thumbnail

iOS 10加入的AVCapturePhotoSettings支持拍照的时候由系统生成缩略图，而不需要开发者将大图通过各种方式进行裁剪缩放，在性能上对原有的流程影响不大，我们来看下具体的使用方式代码：

if !photoSettings.__availablePreviewPhotoPixelFormatTypes.isEmpty {
    photoSettings.previewPhotoFormat = [kCVPixelBufferPixelFormatTypeKey as String: photoSettings.__availablePreviewPhotoPixelFormatTypes.first!, kCVPixelBufferWidthKey as String: 160, kCVPixelBufferHeightKey as String: 160]
}

代码上使用也是十分简单，也可以设置大小，当完成拍照流程时，预览图会可以在回调的AVCapturePhoto的属性previewPixelBuffer中访问（这个需要看具体的回调版本，但本质上是和原图一起返回的）。

场景监控

场景监控相信大家对这个词一定很陌生，但顾名思义，其实就是对Camera捕获的视频流进行分析监控，目前发现苹果提供了两个监控，一个闪光灯，一个是静态图像稳定技术，后者在iOS 13已经废弃，这里也埋一个坑，后续得找下具体原因，所以我们这次以闪光灯为例。

当我们使用系统相机，将闪光灯改为auto时（off会使场景监控失效，on会一定会启动闪光灯，没有实际意义），若用手指去挡住摄像头，发现UI上会立马提示已打开闪光灯的提示，这就是苹果提供的关于闪光灯的场景监控了，当系统感知此时成像会过暗，就会暗示开发者要打开闪光灯，过亮就会关闭闪光灯。

看到这里，可能有读者说我直接将flashMode设置成auto不就可以了么？没错，可以这么做，但和场景监控的唯一区别是，用户不知道此刻拍下去是否会触发闪光灯，以及用户可能就是想不开闪光灯拍比较暗的环境等。不过这些都是比较上层的业务逻辑了，我们来看下具体怎么使用这个特性：

@objc dynamic private let photoOutput = AVCapturePhotoOutput()

if self.session.canAddOutput(self.photoOutput) {
    let photoSettings = AVCapturePhotoSettings()
    photoSettings.flashMode = .on
    self.photoOutput.photoSettingsForSceneMonitoring = photoSettings
    let flashKeyValueObservation = self.photoOutput.observe(\.isFlashScene, options: .new) { (_, change) in
        guard let open = change.newValue else { return }
            debugPrint("闪光灯的推荐状态：\(open ? "打开" : "关闭")")
    }
}

这里有个注意点：如前面举的例子一样，flashMode需要为auto或者on才会返回监控信息，off是不会推荐闪光灯合理状态。

结语

对于AVCapturePhotoOutput的高级知识，目前先介绍到这里，其实还有几个点，这些点涉及的有点大，比如景深模式、人像模式，RAW和广色域捕获等。景深和人像后面会陆续补上，RAW最近在iOS 14的动作很大，后面是也是一个值得追踪的点，而广色域这个依赖硬件，目前有些iPad上是可以支持，至于iPhone，需要再留意下。文章若有什么描述不准和不当，欢迎指正，共同维护。
