Android笔记：OpenGL ES与EGL的关系与实例

简介

OpenGL 是跨平台的、专业的图形编程接口，而接口的实现是由厂商来完成的。

OpenGL使用这些接口绘制完成后，需要把数据渲染到屏幕上，就需要EGL来接手这部分工作。

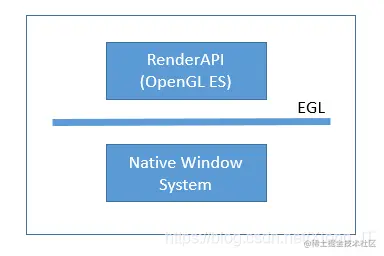

EGL：全称Embedded Graphic Library。是 OpenGL ES 和底层 Native 平台 视窗系统之间的接口，如下图所示。

EGL介绍

EGL接口中含有3个对象，如下图所示： 其中：

• Display(EGLDisplay) 是对实际显示设备的抽象，也就是屏幕

• Surface（EGLSurface）是对用来存储图像的内存区域

• FrameBuffer 的抽象，包括 Color Buffer， Stencil Buffer ，Depth Buffer

• Context (EGLContext) 存储 OpenGL ES绘图的一些状态信息

OpenGL和EGL配合工作的大概流程：

1. EGL 获取到手机屏幕的handle，获取到手机支持的配置(RGBA8888/RGB565 之类，表示每个像素中包 含的颜色等信息的存储空间是多少位)。即EGLConfig。
2. 然后根据这个配置创建一块包含默认 buffer 的 surface(buffer 的大小是根据屏幕分辨率乘以每像素信息所占大小计 算而得)。即EGLSurface
3. 用于存放 OpenGL ES 状态集的 context,并将它们 enable 起来。即eglMakeCurrent操作
4. 然后, 通过 OpenGL ES 操作 GPU 进行计算,将计算的结果保存在 surface 的 buffer 中。
5. 最后,使用 EGL将绘制的图片显示到手机屏幕上。即eglSwapBuffer操作。

实例代码

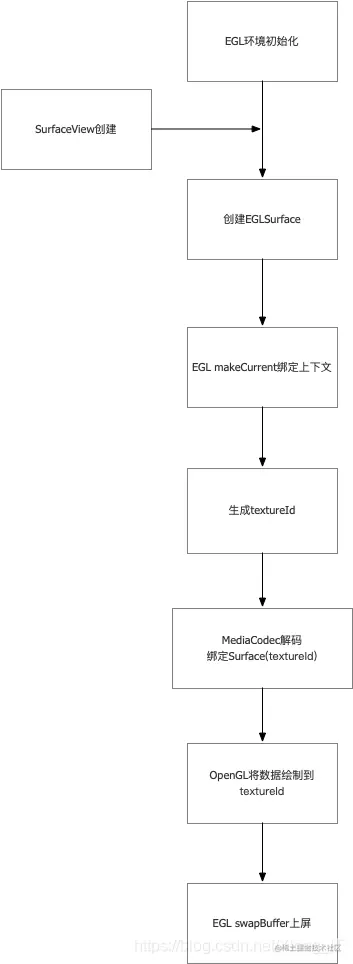

Android平台上，在利用OpenGL去播放渲染视频时，通常会配合GLSurfaceView一起用，这是因为GLSurfaceView封装屏蔽了以上EGL的工作细节，为了展示这些细节，下面使用OpenGL + EGL + SurfaceView + MediaCodec播放一个视频。流程图如下：

代码github传送门：EGLPlayerSimpleDemo

参考文章

glumes《OpenGL之EGL实践》
夜行过客《OpenGL ES: (2) OpenGL ES 与 EGL、GLSL的关系》
