svg简单绘图+d3操作视图

卡兹
261 阅读2分钟

d3基础知识

元素选择

  • 通过 css 选择器选择
  • 通过 dom 对象选择
  • 通过原生 js 获取 title 元素
  • 多选
  • 过滤元素
<h1 id="title">
    <p></p>
    <p></p>
    <p></p>
    <p></p>
</h1>
<script src="https://d3js.org/d3.v6.min.js"></script>
<script>
    d3.select("#title").classed('sky', true);
    d3.select("p").classed('sky', true);
    const title = document.querySelector("#title");
    d3.select(title).classed('sky', true);

    d3.selectAll('p').classed('sky', true);
    d3.selectAll('p:nth-child(2)').classed('sky', true);
    d3.selectAll('p:nth-child(even)').classed('sky', true);

    d3.selectAll('p').filter((ele, ind) => (ind%2) == 1).classed('sky', true);;

    const n = [1, 2, 3];
    d3.selectAll('p').filter((ele, ind) => n.includes(ind)).classed('sky' ,true);
</script>

设置元素样式

  • 设置 dom 内联样式

    style 内联样式

    classed 增删 class

    attr 设置属性，会覆盖先前的属性值

  • style() 方法设置标题颜色

  • attr() 方法通过 style 属性的设置，改变标题颜色

  • classed(class, true | false) 方法增删标题的 class

  • attr() 方法设置 class 属性

  • 用 style 的回调函数，让所有 p 元素偶数行变蓝

  • 用 data 数据绑定，动态设置 p 元素的字体大小

const title = d3.select('#title');
title.style('color', 'red');
title.attr('style', 'color: red');
title.classed('sky', true);
// 前者不会覆盖，后者会覆盖掉前面的 class 属性值
title.attr('class', true);

d3.selectAll('p').style('color', (ele, ind) => ind%2 ? 'red' : 'black');

const data = [12, 16, 17, 24, 56];
d3.selectAll('p').data(data).style('font-size', (ele, ind) => {
    return `${ele}px`
});
d3.selectAll('p').data(data).style('font-size', (ele, ind) => `40px`);

设置元素属性

  • 设置 dom 属性

    attr 设置普通的内置属性和自定义属性

    property 设置特殊的内置属性

  • 基于答案，选择相应的选项

d3.selectAll('label').attr('class', 'opt');

const answer = [0, 1];
d3.selectAll('input')
	.filter((ele, ind) => answer.includes(ind))
	.property('checked' ,true);

设置元素内容

  • text 文本内容
  • html html 内容
const title = d3.select('#title');
const titleText = "123";
const p = `
	<p></p>
`;
title.text(titleText);
title.html(p);

增删元素

  1. 添加 DOM 元素
    • append 在当前选择集的最后追加指定名称的子元素
    • insert 前置元素，可声明在哪个元素前添加
    • data + join 以完全覆盖的方式添加元素
    • data + enter + append 以差值的方式添加元素
<body>
<h1 id="title">沁园春·长沙</h1>
<article id="cont"></article>
<script src="https://d3js.org/d3.v6.min.js"></script>
<script>
    const arr=[
        '作者：毛主席',
        '独立寒秋，湘江北去，橘子洲头。',
        '看万山红遍，层林尽染；漫江碧透，百舸争流。',
        '鹰击长空，鱼翔浅底，万类霜天竞自由。',
        '怅寥廓，问苍茫大地，谁主沉浮？',
        '携来百侣曾游。忆往昔峥嵘岁月稠。',
        '恰同学少年，风华正茂；书生意气，挥斥方遒。',
        '指点江山，激扬文字，粪土当年万户侯。',
        '曾记否，到中流击水，浪遏飞舟？'
    ]
    const cont=d3.select('#cont');
    cont.append('p')
    	.text('独立寒秋，湘江北去，橘子洲头。---------')
    	.attr('id', 'p1');
    cont.insert('p', '#p1')
    	.text('123');
    cont.selectAll('p')
    	.data(arr)
    	.join('p')
    	.text(d=>d)
    const.selectAll('p')
    	.data(arr)
    	.enter()
    	.append('p')
    	.text(d=>d)

</script>
</body>
  1. 删除 DOM 元素
d3.select('p').remove();
// 删除第一个元素

svg

svg 绘图方式

  • svg 根节点
    1. version svg 版本号
    2. xmlns 命名空间 http://www/w3.org/2000/svg
    3. width | height svg 画布尺寸，如 400 ，400
    4. viewBox 视图框，总会在画布中完全显示，其中的图形会基于视图框的宽高按比例显示
<svg version="1.2"
     xmlns="http://www.w3.org/2000/svg"
     width="400"
     height="400"
     viewBox="0 0 400 400"
>
    <!-- viewBox 中的远点位置是根据自身宽高和总外 svg 层宽高等比在视图的位置，而内置元素的宽高就得在这个比例基础上换算 -->
	<rect width="400" height="400" fill="red" />
</svg>
  • svg 图形绘制
    • rect
    • circle
    • path
      • 直线
      • 圆弧
      • 二次贝塞尔曲线
      • 三次贝塞尔曲线
      • 圆形容器
<!--
    rect: x | y 矩形左上角点位置
      width | height 尺寸
-->
<rect x="100"
      y="100"
      width="400"
      height="400"
      fill="red"
/>

<!--
    circle: cx | cy 圆心位置
        r 半径
-->
<circle cx="300"
        cy="300"
        r="100"
        fill="red"
/>

<!--
    path路径： d 路径形状，大写字母为绝对点定位，小写字母为相对点定位
		 起点： M | m
		 下一个点： L | l
		 圆弧： A | a
		 二次贝塞尔曲线： Q | q, T | t
		 三次贝塞尔曲线： C | c, S | s
		 闭合路径 Z | z
-->


<path d="
        M
        300 300
        L
        500 300
        "
      fill="none"
      stroke="#000"
      stroke-width="10"
      stroke-dasharray="30 10"
/>

<!--
    圆弧： A | a ,如 M 300 300 A 150 200 0 0 0 500 300
		       rx, ry 半径
		       x-axis-rotation x 轴方向[0, 360]
		       large-arc-flag 是否显示最大弧
		       sweep-flag 弧在哪一侧 0 | 1
		       x y 结束点
-->
<path d="
         M 300 300
         A 150 200 20 1 0 500 300
        "
      fill="none"
      stroke="#000"
      stroke-width="5"
/>

<!-- 放在一个容器内，把共有属性抽离在容器标签内 -->
<g fill="none" stroke="#000">
        <path d="
                M
                100 400
                L
                200 400
                200 200
                300 200

                400 400
                500 400
            "

              stroke-width="2"
              stroke-dasharray="3"
        />
        <path d="
                M
                100 400
                C
                200 400
                200 200
                300 200
                S
                400 400
                500 400

                600 200
                700 200
            "
              stroke-width="10"
        />
    </g>

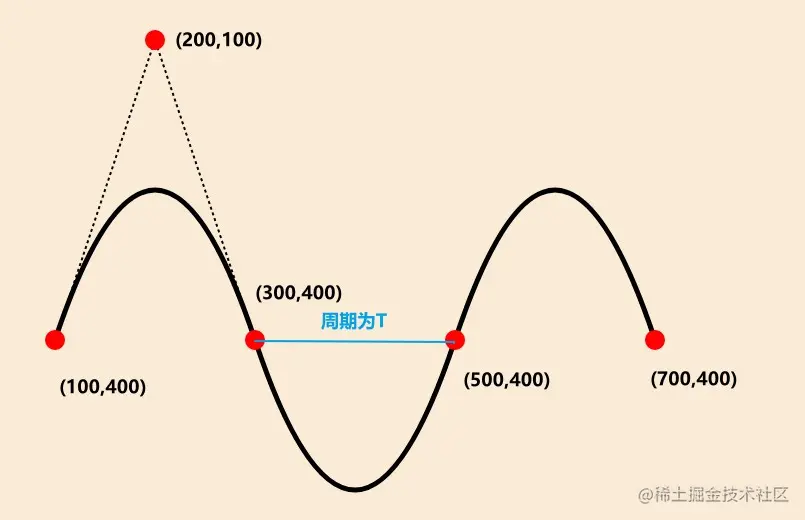

二次贝塞尔曲线

<!--
    二次贝塞尔曲线： Q | q, 如 M 100 400 Q 200 100 300 400
		                cpx1 cpy1 控制点
		                x y 结束点

    二次贝塞尔曲线延续： T | t, 如 T 500 400

-->
<path d="
		M
		100 400
		L
		200 100
         300 400
	"
	fill="none"
	stroke="#000"
	stroke-width="2"
	stroke-dasharray="3"
/>
<path d="
		M
		100 400
		Q
		200 100
		300 400
		T
		500 400
		700 400
	"
	fill="none"
	stroke="#000"
	stroke-width="5"
/>
<circle cx="100" cy="400" r="10" fill="red" />
<circle cx="200" cy="100" r="10" fill="red" />
<circle cx="300" cy="400" r="10" fill="red" />
<circle cx="500" cy="400" r="10" fill="red" />
<circle cx="700" cy="400" r="10" fill="red" />


延续的周期只需要描绘一个点，（上一个点x值 + 周期 T，上一个点y值）

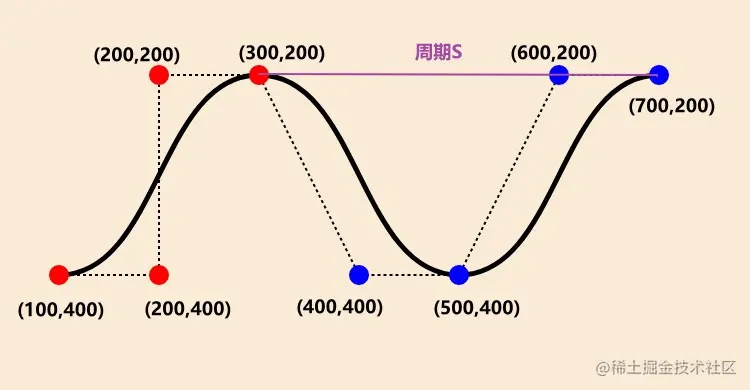

三次贝塞尔曲线

<!--
    三次贝塞尔曲线：C | c, 如 M 100 400 C 200 400 200 200 300 200
                        cpx1 cpy1 控制点1
                        cpx2 cpy2 控制点2
                        x y 结束点

    三次贝塞尔曲线的延续： S | s, 如 s 400 400 500 400
-->
<path d="
		M
		100 400
		L
		200 400
         200 200
         300 200

         400 400
         500 400
         600 200
         700 200
	"
	fill="none"
	stroke="#000"
	stroke-width="2"
	stroke-dasharray="3"
/>
<path d="
		M
		100 400
		C
		200 400
         200 200
         300 200
         S
         400 400
         500 400
         600 200
         700 200
	"
	fill="none"
	stroke="#000"
	stroke-width="5"
/>
<circle cx="100" cy="400" r="10" fill="red" />
<circle cx="200" cy="400" r="10" fill="red" />
<circle cx="200" cy="200" r="10" fill="red" />
<circle cx="300" cy="200" r="10" fill="red" />
<circle cx="400" cy="400" r="10" fill="blue" />
<circle cx="500" cy="400" r="10" fill="blue" />
<circle cx="600" cy="200" r="10" fill="blue" />
<circle cx="700" cy="200" r="10" fill="blue" />


周期的规律：接下来的四个点画出下一个半周期图形

svg样式

  • 着色区域
    • fill 填充区域，默认 blank
    • stroke 描边区域，默认 none
<circle cx="300"
        cy="300"
        r="200"
        fill="red"
/>

  • 着色方式

    • 纯色
    <circle cx="300"
        cy="300"
        r="200"
        fill="red"
/>

    • 渐变色

      • 线性渐变
      <!--linearGradient 线性渐变
            gradientTransform 渐变变换 https://developer.mozilla.org/en-US/docs/Web/CSS/transform-function
                rotate(a) 旋转[0,360]
                translate(x,y) 移动
                scale(sx,sy) 缩放
        stop 颜色节点
            offset 偏移量[0,1]
            stop-color 颜色
        渐变色的赋值 url(id)
-->
<defs>
	<linearGradient id="gr"
                    gradientTransform="rotate(30)"
    >
        <stop offset="0" stop-color="#fff"/>
        <stop offset="0.5" stop-color="#00acae"/>
        <stop offset="1" stop-color="#fff" />
    </linearGradient>
</defs>
<circle cx="300"
        cy="300"
        r="200"
        fill="url(#gr)"
/>
      • 径向渐变
      <!--radialGradient 径向渐变
            stop 颜色节点
                offset 偏移量[0,1]
                stop-color 颜色
-->
<defs>
	<radialGrandient id="gr">
    	<stop offset="0" stop-color="#fff"/>
        <stop offset="0.5" stop-color="#00acec"/>
        <stop offset="1" stop-color="#fff"/>
    </radialGrandient>
</defs>
<circle cx="300"
        cy="300"
        r="200"
        fill="url(#gr)"
/>

    • 纹理

      • 注意插入图片边距（无边距图后宽高也必须和 viewBox 宽高一致）
      <!--pattern 纹理着色
            id
            viewBox 视图框
            width height 纹理元素的尺寸，建议使用百分百
        polygon 多边形
            points 点位，如 0,0 20,50 0,100 50,80 100,100 80,50 100,0 50,20
            href 图片地址
            x|y 位置
            widht|height 宽高
-->

<polygon points="0,0 20,50 0,100 50,80 100,100 80,50 100,0 50,20"/>
<defs>
	<pattern width="30%"
             height="30%"
             viewBox="0 0 100 100"
             id="pt"
    >
        <image href="./images/rose/jpg"
               width="100"
               height="100"
        />
    </pattern>
</defs>
<circle cx="300"
        cy="300"
        r="200"
        fill="url(#pt)"
/>

svg封装

<body>
<div id="main"></div>
<script src="https://d3js.org/d3.v6.min.js"></script>
<script>
    const main = d3.select('#main');
    function Draw(dom) {
        return function(shape, option) {
            const obj = dom.append(shape);
            for(let [key, val] of Object.entries(option)) {
                obj.attr(key, val);
            }
            return obj;
        }
    }

    const svg = Draw(main)('svg', {
        version: 1.2,
        xmlns: 'https://www.w3.org/2000/svg',
        width: '100%',
        height: '100%',
        viewBox: '-400 -400 800 800'
    })
    // 建立以 svg 为容器的绘图方法
    const draw = Draw(svg);
    draw('rect', {
        x:-200
    })
</script>
</body>

	const rectCom={
        x:-200,
        y:0,
        width:400,
        height:200,
    }
	draw('rect',{
        ...rectCom,
        fill:red
    });

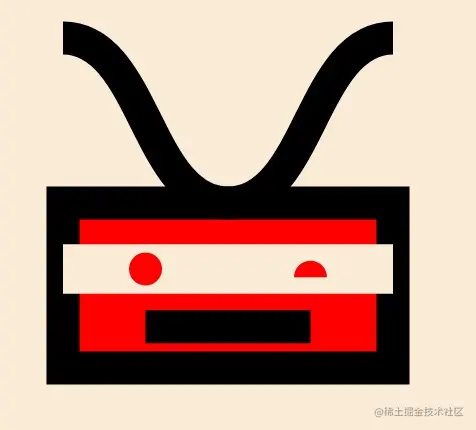

使用上述封装方法绘制一个机器人

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>机器人-d3</title>
    <style>
        html{height: 100%}
        body{height: 100%;margin: 0;}
        #main{
            width: 100%;
            height: 100%;
            background-color: antiquewhite;
        }
    </style>
</head>
<body>
<div id="main"></div>
<script src="https://d3js.org/d3.v6.min.js"></script>
<script>
    /*获取main 容器*/
    const main=d3.select('#main')

    /*在main容器中建立svg，并设置其相关属性*/
    /*const svg=main.append('svg')
        .attr('version',1.2)
        .attr('xmlns','http://www.w3.org/2000/svg')
        .attr('width','100%')
        .attr('height','100%')
        .attr('viewBox','-400 -400 800 800')*/

    const svg=Draw(main)('svg',{
        version:1.2,
        xmlns:'http://www.w3.org/2000/svg',
        width:'100%',
        height:'100%',
        viewBox:'-400 -400 800 800'
    })

    /*建立绘图函数Draw，以dom容器为参，返回绘图方法
    *   绘图方法以图形shape和配置项option为参
    *       用append方法向容器中添加图形obj
    *       用for……of……的方法，遍历Object.entries(配置项)的键值对
    *       用attr方法设置图形obj的属性
    *       返回图形obj
    * */
    function Draw(dom) {
        return function(shape,option){
            const obj=dom.append(shape)
            for(let [key,val] of Object.entries(option)){
                obj.attr(key,val)
            }
            return obj
        }
    }

    /*建立以svg为容器的绘图方法draw*/
    const draw=Draw(svg)

    /*绘制图形……*/
    draw('rect',{
        x:-200,
        y:0,
        width: 400,
        height: 200,
        fill:'red'
    })
    draw('rect',{
        x:-200,
        y:0,
        width: 400,
        height: 200,
        fill:'none',
        stroke:'#000',
        'stroke-width':40,
    })
    draw('rect',{
        x:-200,
        y:50,
        width: 400,
        height: 60,
        fill:'antiquewhite'
    })
    draw('path',{
        d:`
            M
            -100 150
            L
            100 150
        `,
        fill:'none',
        stroke:'#000',
        'stroke-width':40,
    })
    draw('circle',{
        cx:-100,
        cy:80,
        r: 20,
        fill:'red'
    })
    draw('path',{
        d:`
            M
            80 90
            A
            20 20
            0
            0
            1
            120 90
        `,
        fill:'red'
    })
    draw('path',{
        d:`
            M
            -200 -200
            C
            -100 -200
            -100 0
            0 0
            S
            100 -200
            200 -200
        `,
        fill:'none',
        stroke:'#000',
        'stroke-width':40,
    })
</script>
</body>
</html>
