UML类图
一、类图中具体类、抽象、接口和包的表示法
UML类图中具体类、抽象类、接口和包有不同的表示方法。
1. UML类图中表示具体类

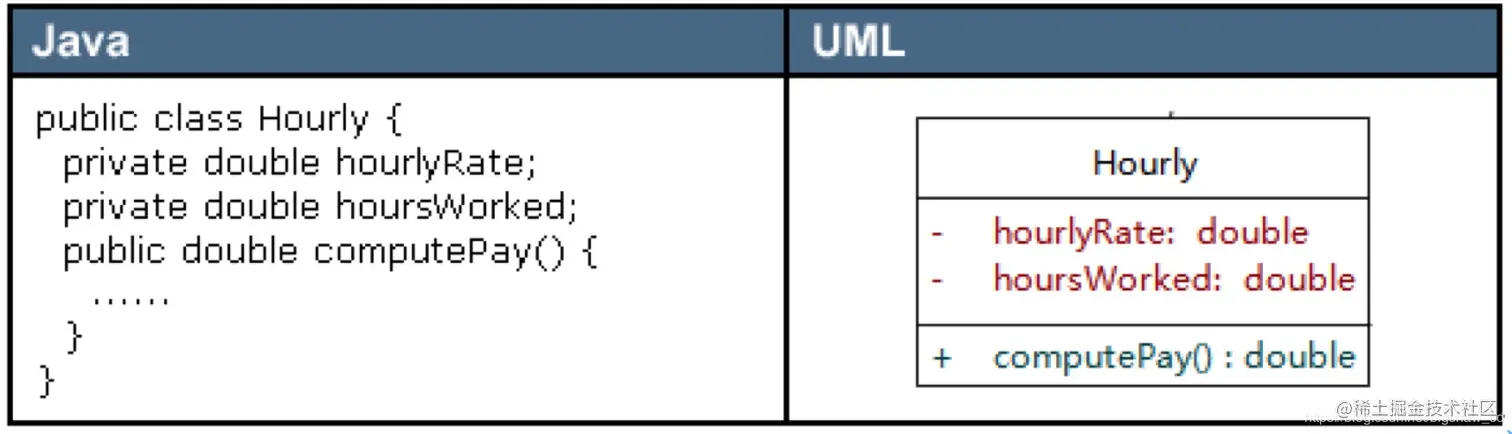

具体类在类图中用矩形框表示，矩形框分为三层：第一层是类名字。第二层是类的成员变量；第三层是类的方法。成员变量以及方法前的访问修饰符用符号来表示：
-
“+”表示 public
-
“-”表示 private
-
“#”表示 protected
-
不带符号表示 default
2. 在UML类图中表示抽象类

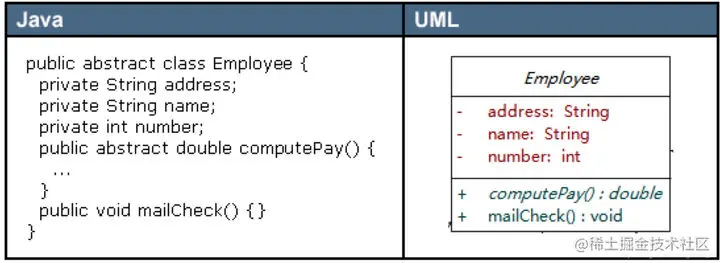

抽象类在UML类图中同样用矩形框表示，但是抽象类的类名以及抽象方法的名字都用斜体字表示
3. 在UML类图中表示接口

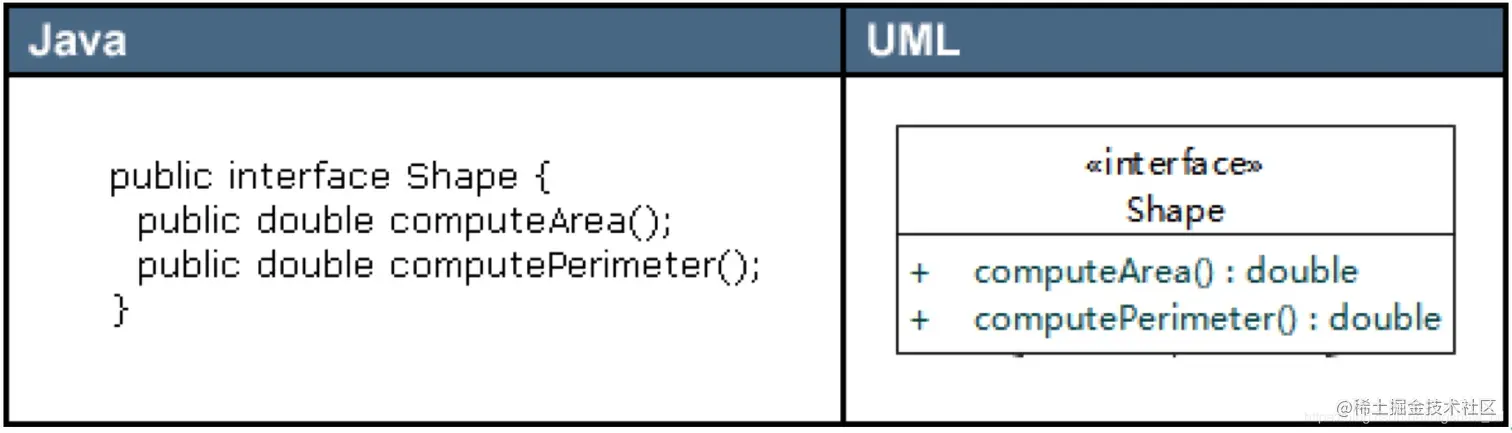

接口在类图中也是用矩形框表示，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <>表示，下面是接口的名字，第二层是方法，如下图所示。此外，接口还有另一种表示法，俗称棒棒糖表示法，就是类上面的一根棒棒糖（圆圈+实线）。圆圈旁为接口名称，接口方法在实现类中出现。
4. 在UML类图中表示包

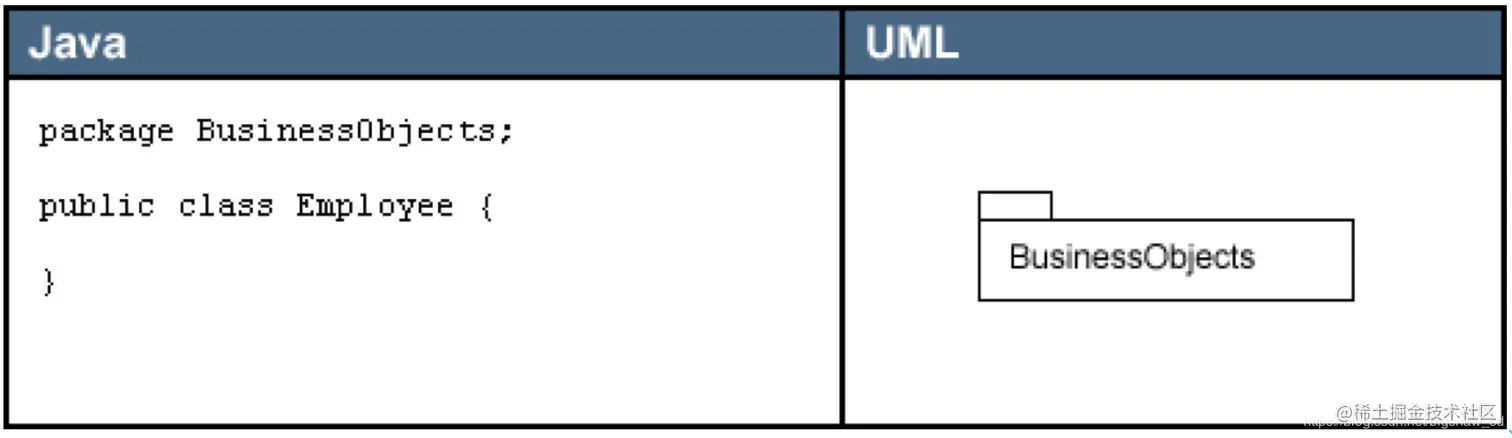

类和接口一般都出现在包中，UML类图中包的表示形式如下图所示。
二、类图中的关系

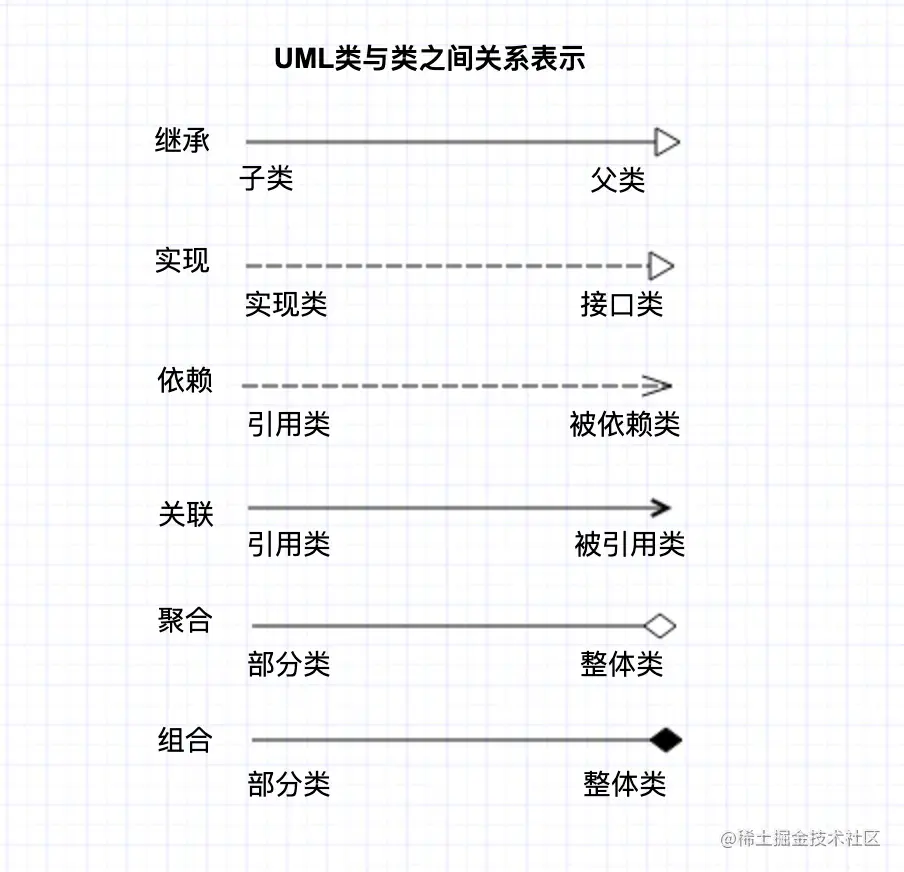

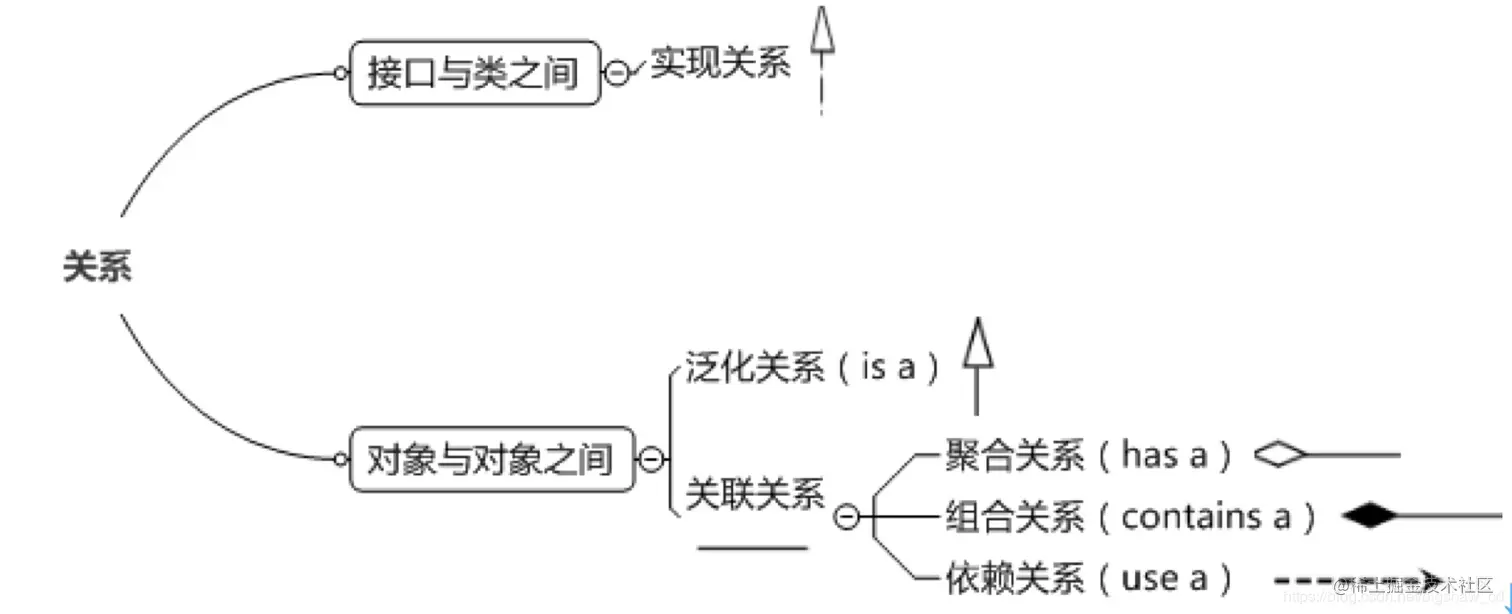

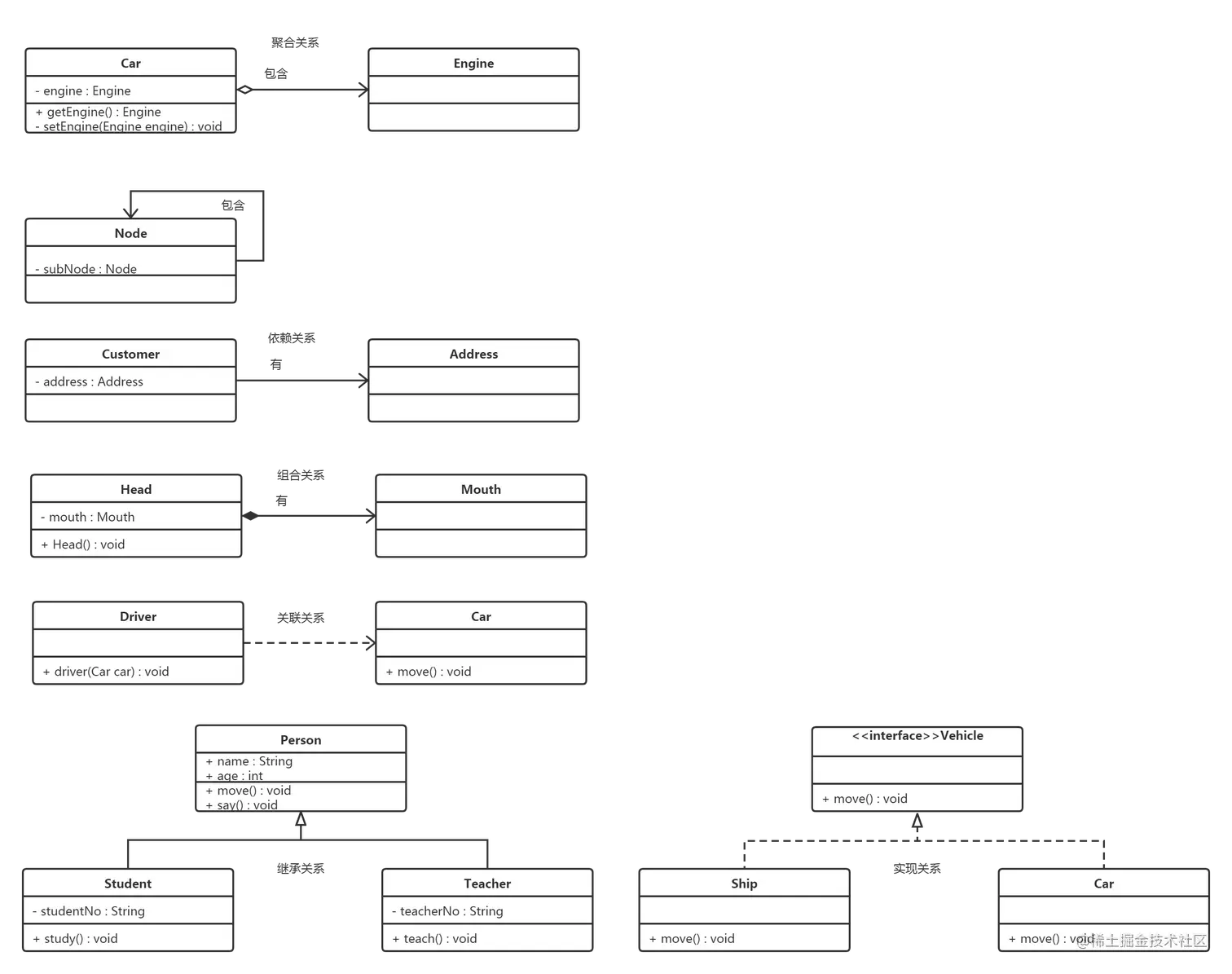

UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)。
1. 实现关系

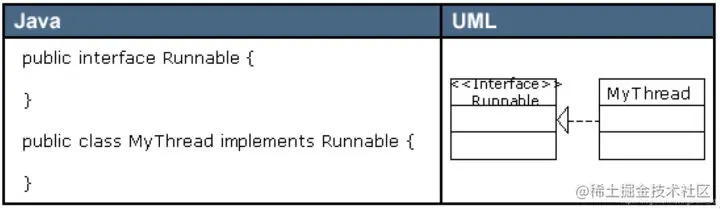

实现关系是指接口及其实现类之间的关系。在UML类图中，实现关系用空心三角和虚线组成的箭头来表示，从实现类指向接口，如下图所示。在Java代码中，实现关系可以直接翻译为关键字 implements。
2. 泛化关系
泛化关系（Generalization）是指对象与对象之间的继承关系。如果对象A和对象B之间的“is a”关系成立，那么二者之间就存在继承关系，对象B是父对象，对象A是子对象。

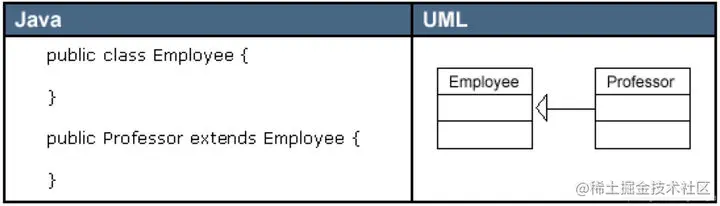

在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父类，如图8所示。在Java代码中，对象之间的泛化关系可以直接翻译为关键字 extends。
3. 关联关系
关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法。在Java中，关联关系的代码表现形式为一个对象含有另一个对象的引用。
关联关系又分为依赖关联、聚合关联和组合关联三种类型。
关联关系有单向关联和双向关联。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。
在UML图中，双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示，箭头指向被关联的对象，如下图所示。这就是导航性（Navigatity）。

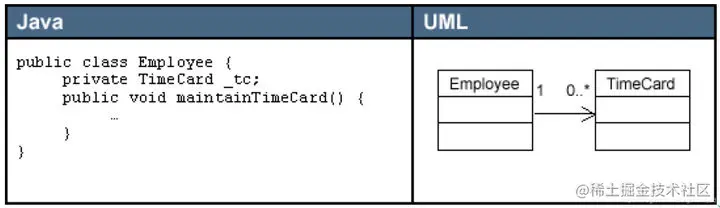

一个对象可以持有其它对象的数组或者集合。在UML中，通过放置多重性（multipicity）表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：
- 数字：精确的数量
- 或者0..：表示0到多个
- 0..1：表示0或者1个，在Java中经常用一个空引用来实现
- 1..*：表示1到多个
3.1 依赖关系
依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系。

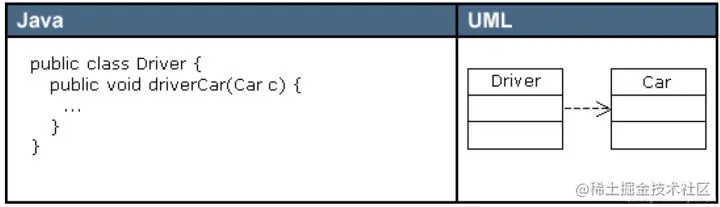

在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用。
依赖关系在Java中的具体代码表现形式为B为A的构造器或方法中的局部变量、方法或构造器的参数、方法的返回值，或者A调用B的静态方法。
3.2 聚合关系

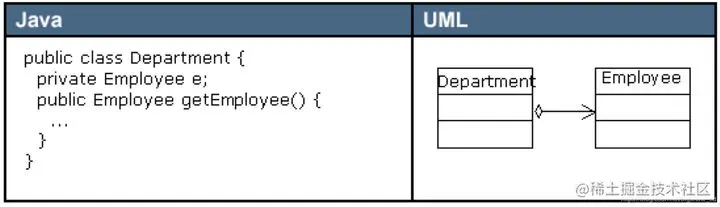

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 “has a” 的关系。此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享，所以聚合关系也常称为共享关系。
在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方
3.3 组合关系
组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 “contains a” 的关系。但此时整体与部分是不可分的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。这种关系比聚合更强，也称为强聚合。
例如，人包含头、躯干、四肢，它们的生命周期一致。当人出生时，头、躯干、四肢同时诞生。当人死亡时，作为人体组成部分的头、躯干、四肢同时死亡。

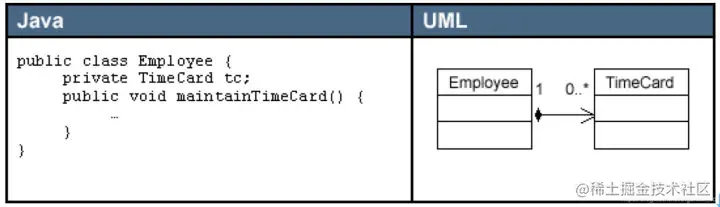

在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方。
在Java代码形式上，聚合和组合关系中的部分对象是整体对象的一个成员变量。
在Java中，仅从类代码本身是区分不了聚合和组合的。如果一定要区分，那么如果在删除整体对象的时候，必须删掉部分对象，那么就是组合关系，否则可能就是聚合关系。从业务角度上来看，如果作为整体的对象必须要部分对象的参与，才能完成自己的职责，那么二者之间就是组合关系，否则就是聚合关系。

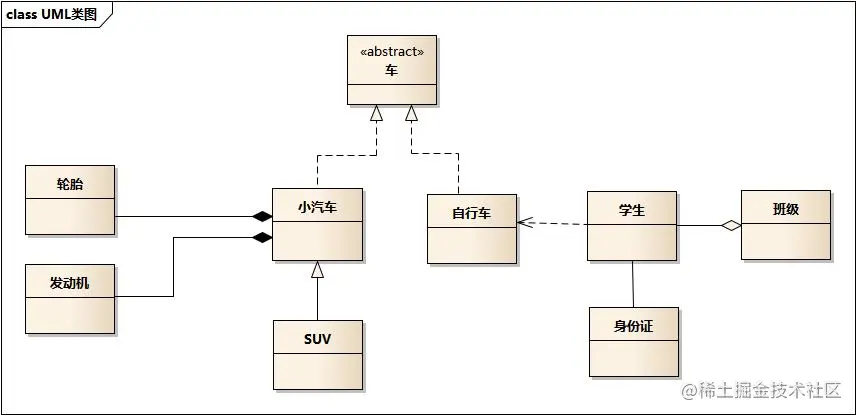

三、实战
- 车的类图结构为<>，表示车是一个抽象类；
- 它有两个继承类：小汽车和自行车；它们之间的关系为实现关系，使用带空心箭头的虚线表示；
- 小汽车为与SUV之间也是继承关系，它们之间的关系为泛化关系，使用带空心箭头的实线表示；
- 小汽车与发动机之间是组合关系，使用带实心箭头的实线表示；
- 学生与班级之间是聚合关系，使用带空心箭头的实线表示；
- 学生与身份证之间为关联关系，使用一根实线表示；
- 学生上学需要用到自行车，与自行车是一种依赖关系，使用带箭头的虚线表示；
