1.虚拟dom对比的时机
-
1.在渲染过程中会执行processElement 处理元素节点， 内部调用updateElement对前后dom节点进行比对（此情况是变动前虚拟dom和变动后虚拟dom节点都存在的情况）， updateElement 函数内部就是进行虚拟dom对比的全过程
-
2.先进行dom根节点处理，执行processElement函数处理dom 根节点对比有两种情况

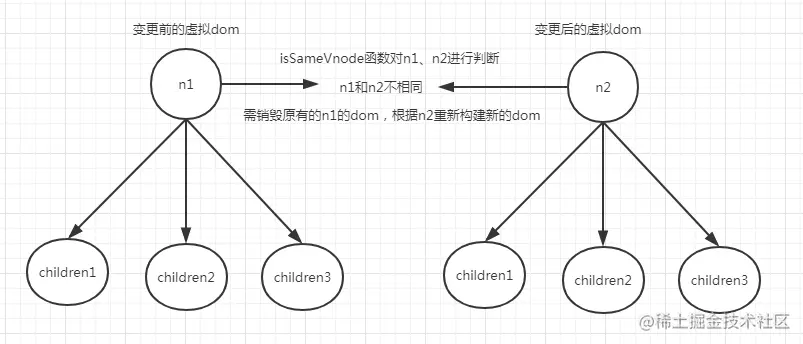

- 变化前的虚拟dom节点n1和变化后的虚拟dom节点n2通过isSameVnode判断，结果不相等，那么就需要重新根据改变后的虚拟dom节点n2重新构建元素节点，和初始化渲染流程的元素挂载过程一致

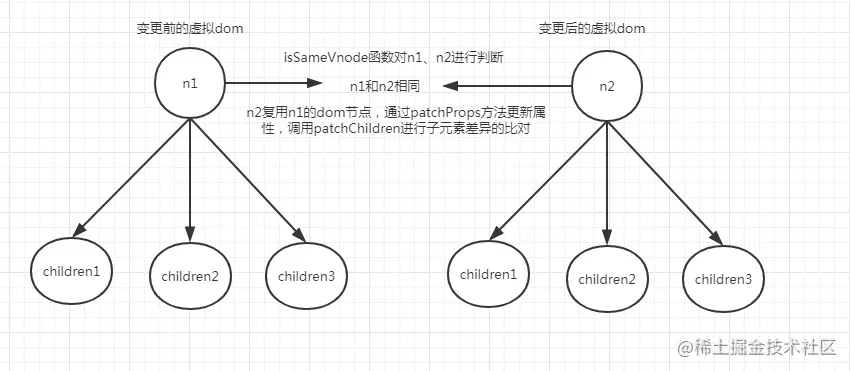

2. n1和n2相等，n2复用n1的dom节点，通过patchProps更新根节点的props属性，
然后调用patchChildren进行子元素对比
- 3.代码实现
// 处理元素节点
const processElement = (n1, n2, container, ancher) => {
// 根据n1是否为null 判断是挂载元素节点，还是更新元素节点
if (n1 == null) {
mountElement(n2, container, ancher);
} else {
//变更前后虚拟dom都不为null
updateElement(n1, n2, container);
}
}
// 更新节点，首先从根节点开始
const updateElement = (n1, n2, container) => {
// 1. n1，n2 是不是同一个节点
// 通过hostRemove删除节点 并将n1节点重置为null，
const el = n2.el = n1.el;
if (n1 && !isSameVnode(n1, n2)) {
// hostRemove就是获取到父节点调用removeChild删除当前节点
hostRemove(el);
n1 = null;
}
// 因为n1重置为null后，patch第一位参数传null就会走和第一次渲染挂载dom的流程一致
if (n1 == null) {
patch(null, n2, container)
} else {
// 元素一样， 先更新属性
patchProps(n1, n2, el);
// 然后对比子元素
patchChildren(n1, n2, el);
}
}
// 对比元素属性
const patchProps = (n1, n2, el) => {
// 新对象的属性
const prevProps = n1.props || {};
// 旧对象的属性
const nextProps = n2.props || {};
// prevProps和nextProps不相等， 进行属性更新
if (prevProps !== nextProps) {
// 如果在新属性中存在， 需要设置属性
for (let key in nextProps) {
if (prevProps[key] !== nextProps[key]) {
// 更新新属性
hostPatchProps(el, key, prevProps[key], nextProps[key]);
}
}
// 旧属性在新属性中不存在删除掉
for (let key in prevProps) {
if (!(key in nextProps)) {
// 删除旧属性
hostPatchProps(el, key, prevProps[key], null);
}
}
}
}
export function hostPatchProps (el, key, oldVal = null, newVal = null) {
switch (key) {
case "class":
// 属性是class
patchClass(el, newVal)
break;
case "style":
// 属性是style
patchStyle(el, oldVal, newVal);
break;
default:
// 普通dom属性
patchAttr(el, key, newVal);
break;
}
}
function patchClass (el, val) {
if (val == null) {
// 当为null时就是没有class
val = "";
}
// 设置最新的class值
el.className = val;
}
function patchStyle (el, oldVal, newVal) {
// 以最新的style为元素设置属性
for (let key in newVal) {
el.style[key] = newVal[key];
}
// 属性在新的style里不存在，在老的style中存在，以最新的为主，
就需要删除老的原来存在于复用的元素上的style属性
for (let key in oldVal) {
if (!(key in newVal)) {
el.style[key] = "";
}
}
}
function patchAttr (el, key, val) {
if (!val) {
// val不存在值时就是删除属性
el.removeAttribute(key);
} else {
// val存在值就是设置当前属性， 不管原有属性是否存在，直接设置替换即可
el.setAttribute(key, val);
}
}
2. 执行patchChildren进行子元素dom对比的流程
-
首先获取变更前后的虚拟dom节点n1和n2的子元素c1和c2，并获取n1和n2的shapFlag为prveShapFlag和nextShapFlag，用以判断子节点的类型 2.虚拟dom子节点的类型分为两种， 文本类型和数组类型

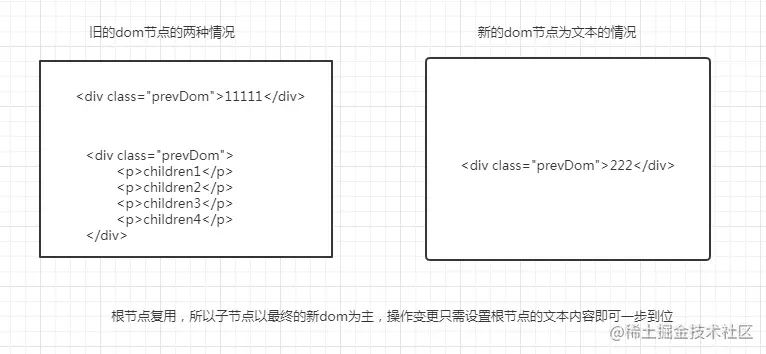

- 如果新的虚拟dom子节点是文本类型那么子节点就是文本节点，不管旧的虚拟dom节点的子节点 是文本类型还是数组类型，dom元素都直接用textContent把子节点设置成文本节点

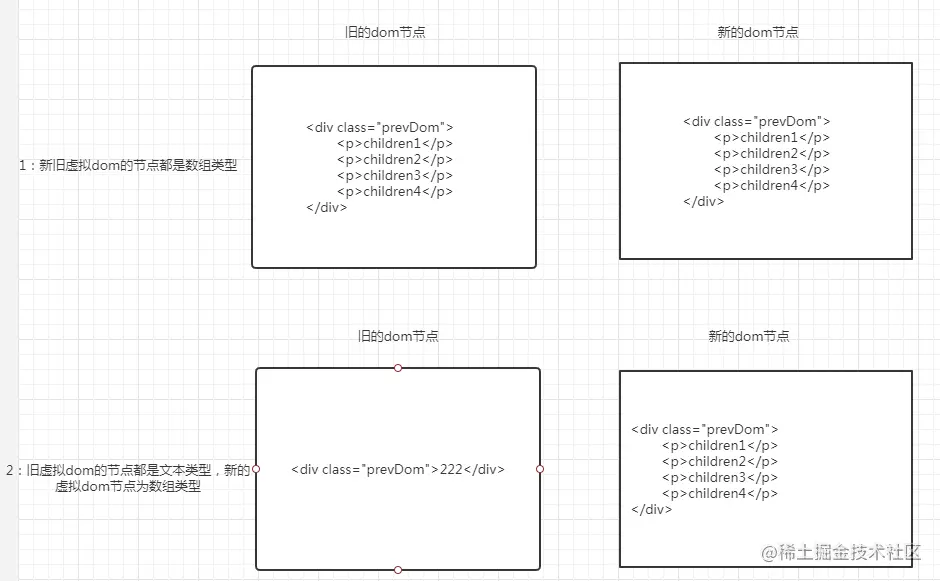

2. 如果新的虚拟dom的子节点是数组类型，需要区分两种情况
1. 旧的虚拟dom的子节点类型也是数组类型，需要调用patchKeyChildren进行详细子节点对比差异，
就好比vue2中的dom对比流程一样
2.旧的虚拟dom节点类型为文本类型，只需要将元素中原有的文本节点删除，然后循环新的虚拟dom子
节点，通过path将子节点进行挂载到dom上即可
3.代码实现
// 对比子元素
const patchChildren = (n1, n2, container) => {
const c1 = n1.children;
const c2 = n2.children;
const prveShapFlag = n1.shapFlag;
const nextShapFlag = n2.shapFlag;
// 子元素的类型分为数组和字符串类型， 所以， 这有四种情况
// 1.c2 为字符串， c1为字符串
// 2.c2为字符串， c1 为数组
// 3. c2 为数组， c1为字符串
// 4. c2为数组， c1为数组
if (nextShapFlag & shapFlags.TEXT_CHILD) {
// 如果c2是字符串， 不管c1是字符串还是数组， 直接用 textContent设置新值即可
// 所以不用区分情况， 只是需要判别c1和c2都为字符串时 相等就不用更改
if (c1 !== c2) {
hostSetElementText(container, c2);
}
} else if (nextShapFlag & shapFlags.ARRAY_CHILD) {
if (prveShapFlag & shapFlags.ARRAY_CHILD) {
// c2 是数组 c1是数组， 最复杂的dom对比
patchKeyChildren(c1, c2, container)
}
if (prveShapFlag & shapFlags.TEXT_CHILD) {
// c1 是字符串， 先将字符串删除， 再循环挂在新元素
hostSetElementText(container, "");
for (let i = 0; i < c2.length; i++) {
// 将每个新子元素挂载
patch(null, c2[i], container);
}
}
}
}
3. patchKeyChildren进行新旧虚拟dom的子元素都为多个的复杂情况
- 首先新虚拟dom子节点的长度为l2和新旧虚拟dom子节点的个数e1和e2
const patchKeyChildren = (c1, c2, container) => {
//记录从0位置开始已经对比过相同元素的个数
let i = 0;
// l2用来判断参照物ancher， 当nextIndex大于l2时ancher为null
const l2 = c2.length;
// 旧的子节点个数
let e1 = c1.length - 1;
// 新的子节点个数
let e2 = l2 - 1;
}
- 首先从子节点c1和c2的位置0开始进行循环对比，循环条件为i小于c1和c2的子节点个数， 如果从头部开始对比，子节点相同就i++记录相同的节点个数并获取c1和c2的下一个子节点，再次进行对比，直到从头部对比开始出现子节点不相等时终止
const patchKeyChildren = (c1, c2, container) => {
//.....前代码省略
/*
1.从前往后进行对比 , 循环条件 i始终比e1和e2小
可能情况
prev [a, b, c] next [a, b, c, d] 相当于向后添加元素
只要前面的元素相同就将i后移
i e1 e2的结果
1.1 i = 3; e1=2; e2 = 3
*/
while (i <= e1 && i <= e2) {
// 同一个节点， 将i指针向后移动， 当节点不同时跳出循环
const n1 = c1[i];
const n2 = c2[i];
if (isSameVnode(n1, n2)) {
// 节点相同但属性不一定相同， 需要更新,并且进行递归
patch(n1, n2, container);
} else {
break;
}
i++;
}
}

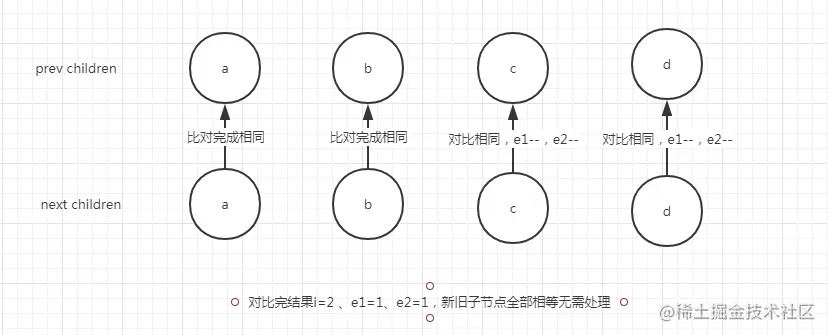

- 头部不相同后，从尾部开始对比，尾部对比如果相同e1--、e2--。前后虚拟dom不同或i大于e1或e2后结束尾部对比
const patchKeyChildren = (c1, c2, container) => {
//.....前代码省略
while (i <= e1 && i <= e2) {
// 同一个节点， 将e1, e2指针向前移动， 当节点不同时跳出循环
const n1 = c1[e1];
const n2 = c2[e2];
if (isSameVnode(n1, n2)) {
// 节点相同但属性不一定相同， 需要更新,并且进行递归
patch(n1, n2, container);
} else {
break;
}
e1--;
e2--
}
}

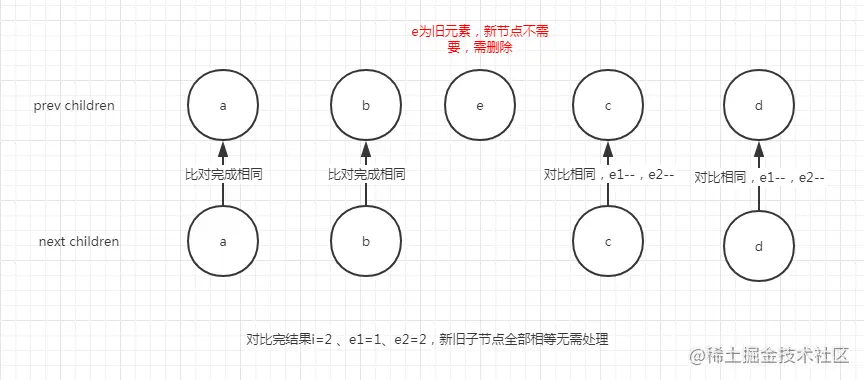

- 当2、3两个步骤前后对比都结束后，可能出现下面情况
- i>e1 说明e1的虚拟dom节点已经全部遍历完成，如果在i>e1的条件下 i>e2, 说明e2的虚拟dom节点也全部遍历完成，e1和e2都经过2、3步骤遍历完成说明变更前后的虚拟dom节点完全相同无变更， 所以不需要进行处理
2. i>e1条件下， i<=e2说明, e1遍历完成，e2还剩余元素，说明变化后新的虚拟dom新增了元素，
新增的元素需要新建dom插入到现在的位置
3. i>e2， 新的虚拟dom节点遍历完成，i<=e1,说明 老的虚拟dom节点未遍历完成，有剩余元素，
是不需要的节点，需要删除

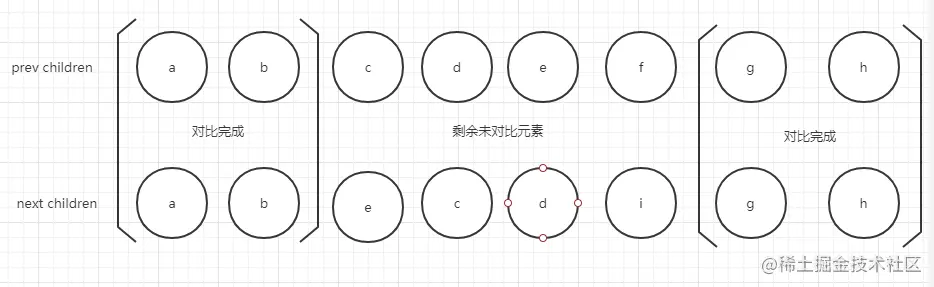

4. i<e1&&i<e2 说明新老虚拟dom都未遍历完成， 都有剩余元素，就需要对剩余的元素每一项
进行对比差异，此情况为最复杂的dom对比
代码实现
const patchKeyChildren = (c1, c2, container) => {
//.....前代码省略
if (i > e1) {
// 老的虚拟dom遍历完成，新的虚拟dom有剩余元素，说明有新增,
循环剩余元素数量，直接挂载新元素即可
while (i <= e2) {
// 获取当前需要插入元素的下一个元素dom，用insertBefore插入，
// 超出e2元素长度ancher改为null insertBefore效果相当于appendchild
let nextPos = e2 + 1;
const ancher = nextPos < l2 ? c2[nextPos].el : null;
patch(null, c2[i], container, ancher);
i++;
}
} else if (i > e2) {
// 新的虚拟dom遍历完成，老的虚拟dom有剩余元素，剩余的元素都不需要，需要删除旧节点
while (i <= e1) {
// hostRemove就是调用removeChild进行节点删除
hostRemove(c1[i].el);
i++;
}
} else {
// 此处为情况4最复杂的dom对比
}
}
4. 新老虚拟dom元素都未完全遍历完成，有剩余元素的对比情况
此对比情况 1.首先要建立新虚拟dom的key和index的映射表
2.循环遍历老的虚拟dom节点，更新和删除节点，并找出需要移动的节点
3.最后新增新的dom节点并用最小递增子序列处理需要移动元素到正确位置
此对比情况 整体代码
const patchKeyChildren = (c1, c2, container) => {
//.....前代码省略
if (i > e1) {
} else if (i > e2) {
} else {
// 此处为情况4最复杂的dom对比
// 中间元素不明情况
let s1 = i;
let s2 = i;
// 建立新节点key和index的映射表， 用于查找元素
const keytoNewIndexMap = new Map();
for (i = s2; i <= e2; i++) {
const key = c2[i].key;
keytoNewIndexMap.set(key, i);
}
let j;
// 已经被比较的dom个数
let patched = 0;
// 将要被比对的元素个数
let toBePatched = e2 - s2 + 1;
let moved = false; // 用来判断是否有移动操作
let maxNewIndexSoFar = 0; //
const newIndexToOldIndex = new Array(toBePatched).fill(0);
// 循环旧的虚拟dom查找当前的旧节点的key值的对应新节点index
// 如果旧节点不存在key值，就通过newIndexToOldIndex对ing的oldIndex
// 是否为0判断, 如果为0 说明还未找到, 再通过判断tag是否相等,找一个标签相等的
// 判定为同一项
let newIndex;
// 处理老的虚拟dom，更新和删除元素操作，并找出需要移动的元素
for (i = s1; i <= e1; i++) {
const prevChild = c1[i];
// 这里需要处理旧元素剩的多余节点，patched大于等于toBePatched元素时，
说明旧子节点已经有剩余不需要的了
//不需要就卸载掉
if (patched >= toBePatched) {
hostRemove(prevChild.el);
}
if (prevChild.key != null) {
// 旧的节点有key值， 直接去建立的映射表里找元素现在新的序列位置
newIndex = keytoNewIndexMap.get(prevChild.key);
} else {
// 如果旧节点没有key值，看newIndexToOldIndex对应位置的值是否为0，为0
// 就是未找到对象元素， 然后再判断tag是否相等
for (j = s2; j < toBePatched; j++) {
if (newIndexToOldIndex[j] == 0 &&
isSameVnode(prevChild, c2[j + s2])) {
newIndex = j;
break;
}
}
}
if (newIndex == undefined) {
// 在新元素中找不到对应的index，说明元素已经不存在了， 要卸载
hostRemove(prevChild.el)
} else {
// 0是一个特殊标识，所以需要i+1
newIndexToOldIndex[newIndex - s2] = i + 1;
// 找到就把当前序列存起来
if (maxNewIndexSoFar >= newIndex) {
// 如果当maxNewIndexSoFar大于newIndex就说明有元素移位了
// 因为maxNewIndexSoFar一直是存储找到旧节点在新节点中的newIndex，
// 旧节点一直是递增的， 如果未移动位置， 新节点也应该是递增的
moved = true;
} else {
maxNewIndexSoFar = newIndex;
}
// newIndex有值说明当前元素需要更新操作，如果需要移动位置，最后再做处理
patch(prevChild, c2[newIndex], container);
// 记录对比过的元素
patched++
}
}
// 下面就要用最长递增子序列来判断最少的元素位移
const increasingNewIndexSequence =
moved ? getSequence(newIndexToOldIndex) : [];
j = increasingNewIndexSequence.length;
// 倒叙循环要对比的元素
// 获取到最后一个对比元素之后那个元素序列作为dom操作的参照物
for (i = toBePatched - 1; i >= 0; i--) {
// 等于0是新增元素，只要找到参照物插入即可
const nextIndex = s2 + i;
const nextChild = c2[nextIndex];
const ancher = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : null;
if (newIndexToOldIndex[i] == 0) {
patch(null, c2[s2 + i], container, ancher)
} else if (moved) {
// 如果不是新增， 不用移动， 直接结束了
if (j < 0 || i !== increasingNewIndexSequence[j]) {
//j为最长递增子序列的数组长度， 当j<0时，当前i肯定需要移动
有需要的移动元素， i不在最长递增子序列中需要移动
hostInsert(nextChild.el, container, ancher)
} else {
// 其他情况不需要移动节点， 只需将j--即可j--指向最长递增子序列前一项
j--;
}
}
}
}
}
分步代码及步骤拆解
- 首先记录新老虚拟dom开始位置i，分别为s1，s2， 然后创一个map映射表，记录每个新虚拟dom节点key和index的关系 2.用patched记录已经被比较的元素，toBePatched记录将要被比较的元素，moved记录当前需要对比的元素中是否有元素被移动位置了，maxNewIndexSoFar记录当前已经对比过的最大index，maxNewIndexSoFar会用于判断元素是否被移动过，newIndexToOldIndex用于记录新老虚拟dom节点的index对用关系
let s1 = i;
let s2 = i;
// 建立新节点key和index的映射表， 用于查找元素
const keytoNewIndexMap = new Map();
for (i = s2; i <= e2; i++) {
const key = c2[i].key;
keytoNewIndexMap.set(key, i);
}
let j;
// 已经被比较的dom个数
let patched = 0;
// 将要被比对的元素个数
let toBePatched = e2 - s2 + 1;
let moved = false; // 用来判断是否有移动操作
let maxNewIndexSoFar = 0; //
const newIndexToOldIndex = new Array(toBePatched).fill(0);
3.循环老的虚拟dom的剩余元素，找到需要删除和更新的元素
1.循环dom， 处理边界， 如果比较过的数量patched大于等于需要被比较的数量toBePatched，
老的虚拟dom剩下的元素已经都不需要，直接删除掉
for (i = s1; i <= e1; i++) {
const prevChild = c1[i];
// 这里需要处理旧元素剩的多余节点，patched大于等于toBePatched元素时，
// 说明旧子节点已经有剩余不需要的了,不需要就卸载掉
if (patched >= toBePatched) {
// 直接删除元素
hostRemove(prevChild.el);
}
//........
}
2.找出老的dom节点对应在新的虚拟dom节点中的位置index（老的节点在新的虚拟dom中找到后，
说明是同一个元素，可以复用，但最终要以新虚拟dom的index作为元素所处的最终位置）
分为存在key值和无key值得情况：
存在key直接通过创建的keytoNewIndexMap获取老节点对应的新节点index即可
（此index为节点最终的位置）。
不存在key值，如果newIndexToOldIndex中当前位置j的值为0，并且用isSameVnode判断标签名相等，
就直接判定当前新虚拟dom的元素c2[j + s2]和老的虚拟节点prevChild 是前后相同的元素，
记录prevChild的index，复用当前结点
if (prevChild.key != null) {
// 旧的节点有key值， 直接去建立的映射表里找元素现在新的序列位置
newIndex = keytoNewIndexMap.get(prevChild.key);
} else {
// 如果旧节点没有key值，看newIndexToOldIndex对应位置的值是否为0，为0
// 就是未找到对象元素， 然后再判断tag是否相等
for (j = s2; j < toBePatched; j++) {
if (newIndexToOldIndex[j] == 0 && isSameVnode(prevChild, c2[j + s2])) {
newIndex = j;
break;
}
}
}
- 根据上一步记录的查找的newIndex来进行判断， 如果newIndex不存在，说明老的虚拟dom在新的虚拟dom中不存在，直接将老节点prevChild的元素删除掉即可。如果newIndex存在，说明老的虚拟dom节点可以被复用，直接通过patch方法更新元素的属性即可，这里不处理元素的位置移动，下一步最长递增子序列过程处理
if (newIndex == undefined) {
// 在新元素中找不到对应的index，说明元素已经不存在了， 要卸载
hostRemove(prevChild.el)
} else {
// newIndexToOldIndex 记录新节点和老节点对应的位置，为
//最长递增子序列做判断的依据，0是一个特殊标识，所以需要i+1
newIndexToOldIndex[newIndex - s2] = i + 1;
// 找到就把当前序列存起来
if (maxNewIndexSoFar >= newIndex) {
// 如果当maxNewIndexSoFar大于newIndex就说明有元素移位了
// 因为maxNewIndexSoFar一直是存储找到旧节点在新节点中的newIndex，
// 旧节点一直是递增的， 如果未移动位置， 新节点也应该是递增的
moved = true;
} else {
//记录最后一次的index
maxNewIndexSoFar = newIndex;
}
// newIndex有值说明当前元素需要更新操作，如果需要移动位置，最后再做处理
patch(prevChild, c2[newIndex], container);
// 记录对比过的元素数量
patched++
}
-
新增和移动元素的过程，会是一个倒叙对比的过程，因为需要获取到对比元素的下一个dom节点作为插入文档中的参照物
- 首先根据moved来判断是否需要移动元素，如果需要移动元素就执行getSequence（getSequence直接搬运的源码）获取最长递增子序列，然后倒叙遍历新虚拟dom需要被对比的节点
- 获取未对比节点的最后一个节点的序列nextIndex，并获取最后一个虚拟节点nextChild，获取插入节点的标志参照ancher（未超出c2的长度下一个元素节点就是c2[nextIndex + 1].el，超出c2长度，ancher=null）
- 如果newIndexToOldIndex[i] == 0说明当前新的虚拟dom节点是一个新增的元素，直接用patch创建元素挂载即可
- 如果newIndexToOldIndex[i] ！== 0并且moved=true 说明 当前节点是复用的元素，而且需要移动位置
// 下面就要用最长递增子序列来判断最少的元素位移
const increasingNewIndexSequence = moved ? getSequence(newIndexToOldIndex) : [];
j = increasingNewIndexSequence.length;
// 倒叙循环要对比的元素
// 获取到最后一个对比元素之后那个元素序列作为dom操作的参照物
for (i = toBePatched - 1; i >= 0; i--) {
// 等于0是新增元素，只要找到参照物插入即可
const nextIndex = s2 + i;
const nextChild = c2[nextIndex];
const ancher = nextIndex + 1 < l2 ? c2[nextIndex + 1].el : null;
if (newIndexToOldIndex[i] == 0) {
patch(null, c2[s2 + i], container, ancher)
} else if (moved) {
// 如果不是新增， 不用移动， 直接结束了
// i和increasingNewIndexSequence[j]中位置不相等就需要移动
if (j < 0 || i !== increasingNewIndexSequence[j]) {
//j为最长递增子序列的数组长度， 当j<0时，当前i肯定需要移动 有需要的移动元素，
i不在最长递增子序列中需要移动
hostInsert(nextChild.el, container, ancher)
} else {
// 其他情况不需要移动节点， 只需将j--即可j--指向最长递增子序列前一项
j--;
}
}
}
git地址
代码链接 miniVue3文件夹为vue3的简单实现代码
