什么是服务路由
服务路由包含一条路由规则，路由规则决定了服务消费者的调用目标，即规定了服务消费者可调用哪些服务提供者。Dubbo 目前提供了三种服务路由实现，分别为：
- 条件路由：ConditionRouter (最常使用)
- 脚本路由：ScriptRouter
- 标签路由：TagRouter
路由规则
应用粒度路由规则：
# application代表是应用粒度
scope: application
# 指定当路由结果为空时，是否强制执行。如果不强制执行，路由结果为空则路由规则自动失效，不使用路由。缺省为 false，不强制执行。
force: true
# 指定是否在每次调用时执行路由规则。若为 false 则表示只在提供者地址列表变更时会预先执行路由规则，并将路由结果进行缓存，消费者调用时直接从缓存中获取路由结果。
# 若为 true 则表示每次调用都要重新计算路由规则，其将会直接影响调用的性能。缺省为 false。
runtime: true
enabled: true
# 用于设置路由规则的优先级，数字越大，优先级越高，越靠前执行。缺省为 0。
priority: 0
# 路由规则由于的服务名称
key: governance-conditionrouter-consumer
# 规则体。定义具体的路由规则内容，由 1 到任意多条规则组成。
conditions:
# app1 的消费者只能消费所有端口为 20880 的服务提供实例
- application=app1 => address=*:20880
# app2 的消费者只能消费所有端口为 20881 的服务提供实例
- application=app2 => address=*:20881
服务粒度路由规则:
scope: service
force: true
runtime: true
enabled: true
# 指定的消费接口名称
key: org.apache.dubbo.samples.governance.api.DemoService
conditions:
# DemoService 的 sayHello 方法只能消费所有端口为 20880 的服务提供者实例
- method=sayHello => address=*:20880
# DemoService 的 sayHi 方法只能消费所有端口为 20881 的服务提供者实例
- method=sayHi => address=*:20881

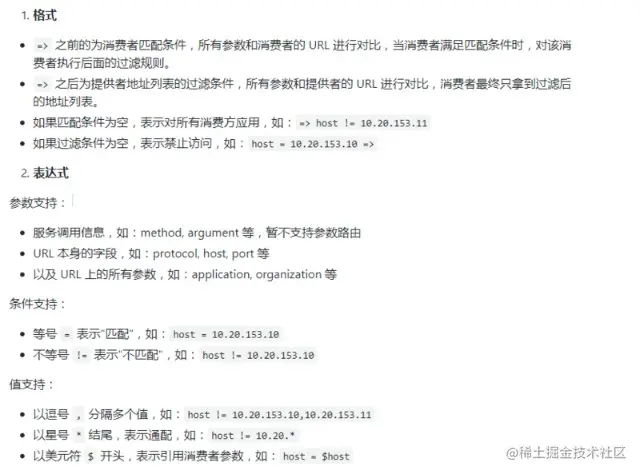

格式
实例
-
黑名单
host = 10.20.153.10,10.20.153.11 =>
IP 为 10.20.153.10 与 10.20.153.11 的主机将被禁用。
-
白名单
host != 10.20.153.10,10.20.153.11 =>
禁用 IP 为 10.20.153.10 与 10.20.153.11 之外的所有主机。
-
只暴露一部分的提供者
=> host = 172.22.3.1*,172.22.3.2*
消费者只可访问 IP 为 172.22.3.1与 172.22.3.2的提供者主机。
-
为重要应用提供额外的机器
application != kylin => host != 172.22.3.95,172.22.3.96
应用名称不为 kylin 的应用不能访问 172.22.3.95 与 172.22.3.96 两台提供者主机。即只有名称为 kylin 的消费者可以访问 172.22.3.95 与 172.22.3.96 两台提供者主机。当然，kylin 还可以访问其它提供者主机，而其它消费者也可以访问 172.22.3.95 与 172.22.3.96 之外的所有提供者主机。
-
读写分离
method = find*,list*,get*,is* => host = 172.22.3.94,172.22.3.95,172.22.3.96
method != find*,list*,get*,is* => host = 172.22.3.97,172.22.3.98
find、list、get、is 开头的消费者方法会被路由到 172.22.3.94、172.22.3.95 与 172.22.3.96三台提供者主机，而其它方法则会被路由到 172.22.3.97 与 172.22.3.98 两台提供者主机
-
前后台分离
application = bops => host = 172.22.3.91,172.22.3.92,172.22.3.93
application != bops => host = 172.22.3.94,172.22.3.95,172.22.3.96
应用名称的 bops 的消费者会被路由到 172.22.3.91、172.22.3.92 与 172.22.3.93 三台提供者主机，而其它消费者则会被路由到 172.22.3.94、172.22.3.95 与 172.22.3.96 三台提供者。
-
隔离不同机房网段
host != 172.22.3.* => host != 172.22.3.*
不是 172.22.3 网段的消费者是不能访问 172.22.3 网段的提供者的。即只有 172.22.3 网段的消费者才可访问 172.22.3 网段的提供者。当然，172.22.3 网段的消费者也可访问其它网段的提供者。
-
只访问本机的服务
=> host = $host
$host 表示获取消费者请求中的消费者主机 IP。故该规则就表示消费者只能访问本机的服务。

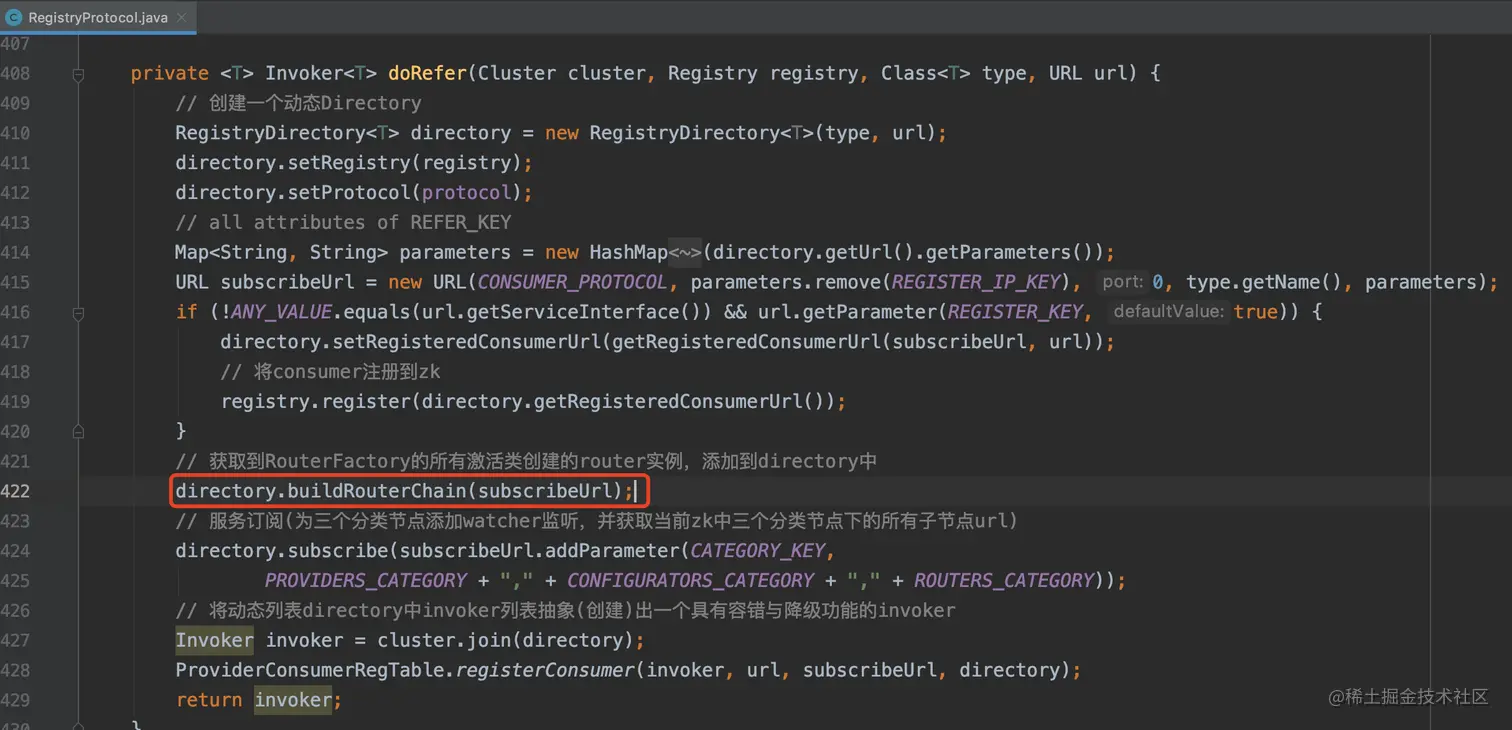

添加激活 RouterFactory 到 Directory
RegistryProtocol.java
RegistryDirectory.java
public void buildRouterChain(URL url) {
// 解析URL中的路由信息
this.setRouterChain(RouterChain.buildChain(url));
}
RouterChain.java
public static <T> RouterChain<T> buildChain(URL url) {
return new RouterChain<>(url);
}
private RouterChain(URL url) {
// 获取RouterFactory的所有激活类实例
List<RouterFactory> extensionFactories = ExtensionLoader.getExtensionLoader(RouterFactory.class)
.getActivateExtension(url, (String[]) null);
List<Router> routers = extensionFactories.stream() // 生成一个Stream，元素是factory
.map(factory -> factory.getRouter(url)) // 将Stream中的factory映射为该factory生成的router
.collect(Collectors.toList()); // 将Stream再变为List
// 将创建的router列表初始化到Directory的routerChain中
initWithRouters(routers);
}

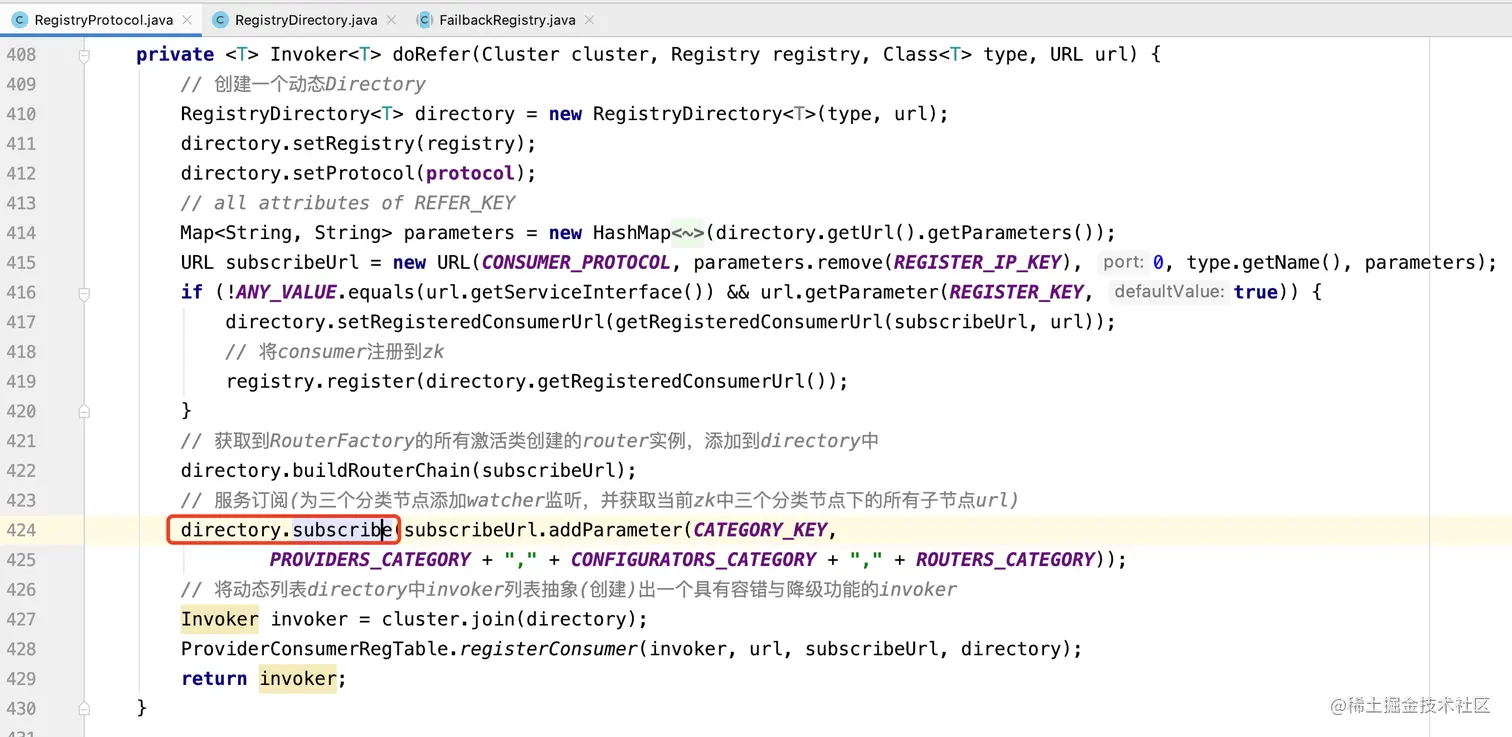

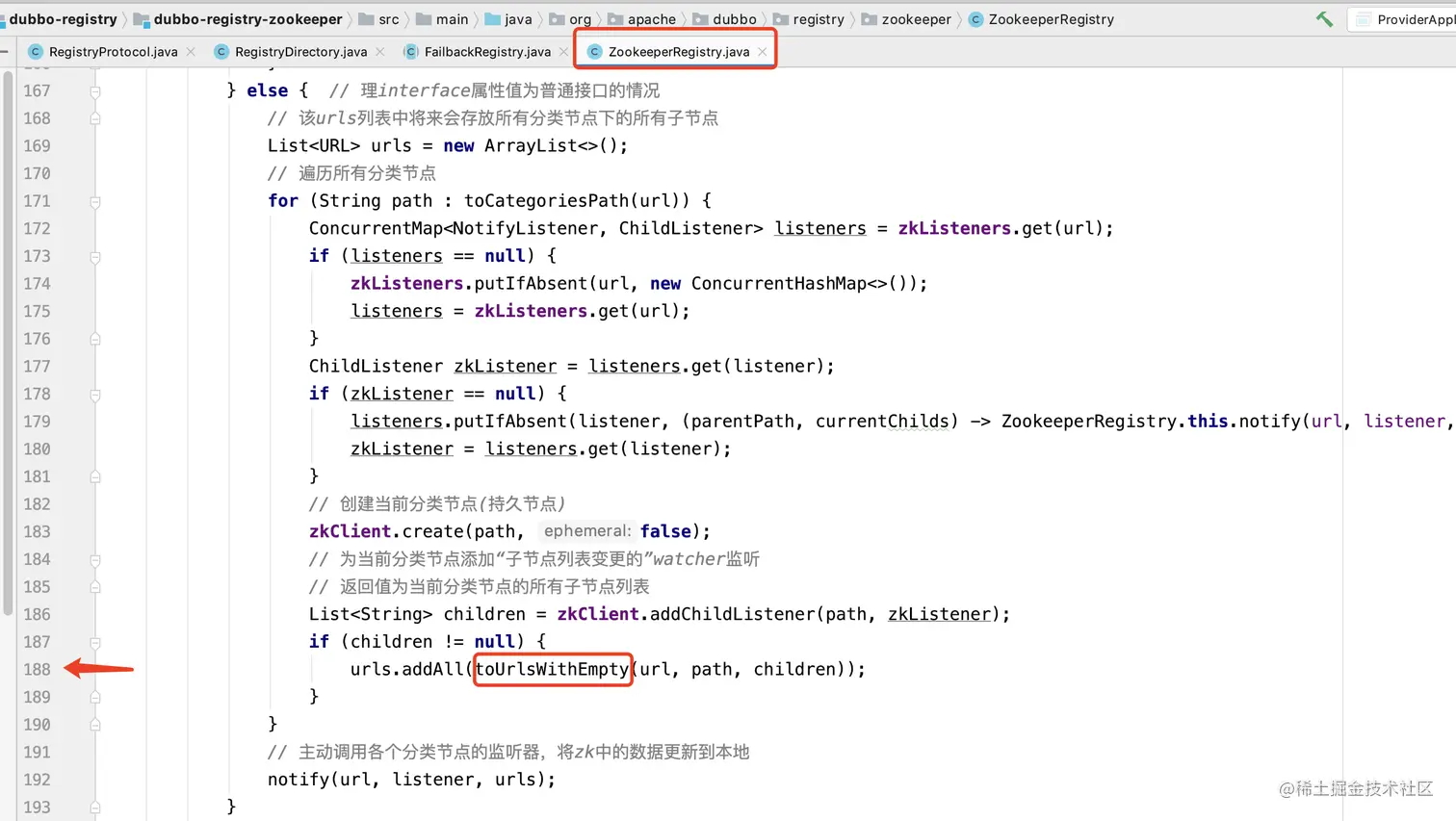

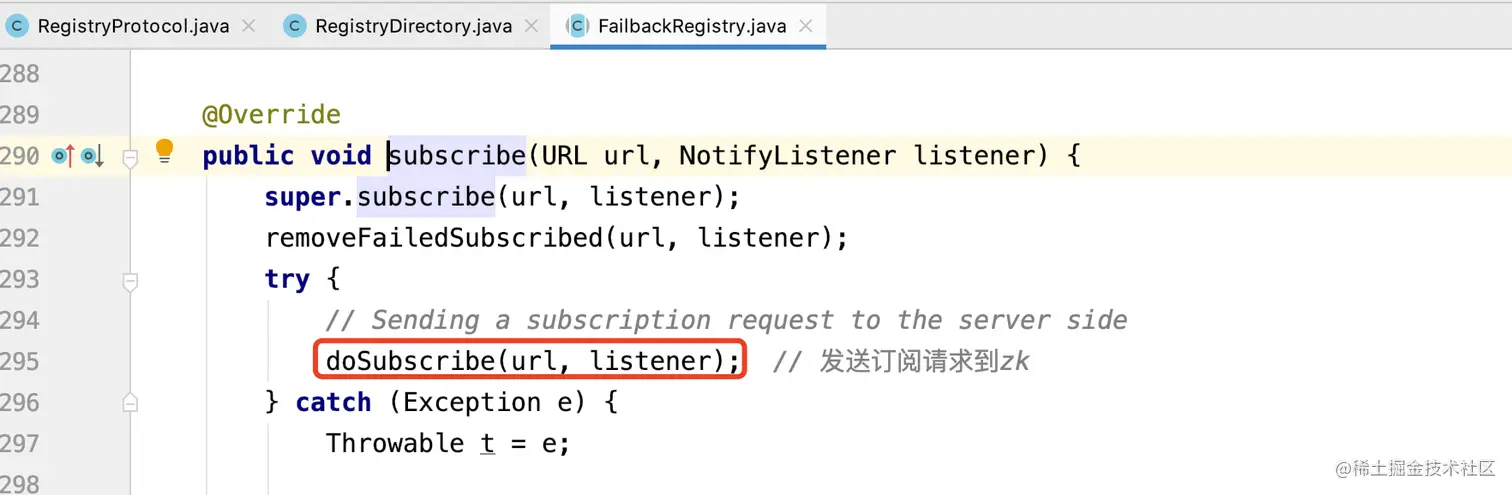

读取 注册中心 中的路由规则
private List<URL> toUrlsWithEmpty(URL consumer, String path, List<String> providers) {
// 获取到当前分类节点下的所有非空url
List<URL> urls = toUrlsWithoutEmpty(consumer, providers);
// 若当前分类节点下没有子节点，则系统为其创建一个形如 empty://... 的空url
if (urls == null || urls.isEmpty()) {
int i = path.lastIndexOf(PATH_SEPARATOR);
String category = i < 0 ? path : path.substring(i + 1);
URL empty = URLBuilder.from(consumer)
.setProtocol(EMPTY_PROTOCOL)
.addParameter(CATEGORY_KEY, category)
.build();
urls.add(empty);
}
return urls;
}
private List<URL> toUrlsWithoutEmpty(URL consumer, List<String> providers) {
List<URL> urls = new ArrayList<>();
if (CollectionUtils.isNotEmpty(providers)) {
// 遍历所有子节点
for (String provider : providers) {
// 解码
provider = URL.decode(provider);
// 处理子节点名称为url形式的情况
if (provider.contains(PROTOCOL_SEPARATOR)) {
URL url = URL.valueOf(provider);
if (UrlUtils.isMatch(consumer, url)) {
urls.add(url);
}
}
}
}
return urls;
}
RegistryDirectory.java
@Override
public synchronized void notify(List<URL> urls) {
Map<String, List<URL>> categoryUrls = urls.stream()
.filter(Objects::nonNull)
.filter(this::isValidCategory)
.filter(this::isNotCompatibleFor26x)
.collect(Collectors.groupingBy(url -> {
if (UrlUtils.isConfigurator(url)) {
return CONFIGURATORS_CATEGORY;
} else if (UrlUtils.isRoute(url)) {
return ROUTERS_CATEGORY;
} else if (UrlUtils.isProvider(url)) {
return PROVIDERS_CATEGORY;
}
return "";
}));
// 处理configurators分类节点情况
List<URL> configuratorURLs = categoryUrls.getOrDefault(CONFIGURATORS_CATEGORY, Collections.emptyList());
this.configurators = Configurator.toConfigurators(configuratorURLs).orElse(this.configurators);
// 处理routers分类节点情况
List<URL> routerURLs = categoryUrls.getOrDefault(ROUTERS_CATEGORY, Collections.emptyList());
toRouters(routerURLs) // 返回Optional
// 若Optional中封装的对象不空，则调用Lambda的实例方法引用addRouters()，即将这个路由添加到directory
.ifPresent(this::addRouters);
// providers
// 处理providers分类节点情况
List<URL> providerURLs = categoryUrls.getOrDefault(PROVIDERS_CATEGORY, Collections.emptyList());
// 从zk中获取最新的提供者更新到directory
refreshOverrideAndInvoker(providerURLs);
}
private void refreshOverrideAndInvoker(List<URL> urls) {
// mock zookeeper://xxx?mock=return null
overrideDirectoryUrl();
refreshInvoker(urls); //
}
private Optional<List<Router>> toRouters(List<URL> urls) {
if (urls == null || urls.isEmpty()) {
return Optional.empty();
}
List<Router> routers = new ArrayList<>();
for (URL url : urls) {
// 若当前url以empty作为protocol，则说明其不是一个有效url
if (EMPTY_PROTOCOL.equals(url.getProtocol())) {
continue;
}
// 获取到url中的router属性值，当前值为condition，表示这是一个条件路由
String routerType = url.getParameter(ROUTER_KEY);
if (routerType != null && routerType.length() > 0) {
// 将路由类型作为url的protocol，即当前的url变为了condition://...
url = url.setProtocol(routerType);
}
try {
// 创建路由
Router router = ROUTER_FACTORY.getRouter(url);
// 将该路由实例记录下来
if (!routers.contains(router)) {
routers.add(router);
}
} catch (Throwable t) {
logger.error("convert router url to router error, url: " + url, t);
}
}
return Optional.of(routers);
}
路由规则生效
发生在调用方法的时候
InvokerInvocationHandler.java
public class InvokerInvocationHandler implements InvocationHandler {
private static final Logger logger = LoggerFactory.getLogger(InvokerInvocationHandler.class);
private final Invoker<?> invoker;
public InvokerInvocationHandler(Invoker<?> handler) {
this.invoker = handler;
}
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
// 获取到RPC远程调用的方法名
String methodName = method.getName();
Class<?>[] parameterTypes = method.getParameterTypes();
// 若当前方法为Object的方法，则为本地方法调用
if (method.getDeclaringClass() == Object.class) {
return method.invoke(invoker, args);
}
if ("toString".equals(methodName) && parameterTypes.length == 0) {
return invoker.toString();
}
if ("hashCode".equals(methodName) && parameterTypes.length == 0) {
return invoker.hashCode();
}
if ("equals".equals(methodName) && parameterTypes.length == 1) {
return invoker.equals(args[0]);
}
// 远程调用
return invoker.invoke(new RpcInvocation(method, args)).recreate();
}
}
MockClusterInvoker.java
@Override
public Result invoke(Invocation invocation) throws RpcException {
Result result = null;
String value = directory.getUrl().getMethodParameter(invocation.getMethodName(), MOCK_KEY, Boolean.FALSE.toString()).trim();
if (value.length() == 0 || value.equalsIgnoreCase("false")) {
//no mock 远程调用
result = this.invoker.invoke(invocation);
} else if (value.startsWith("force")) {
if (logger.isWarnEnabled()) {
logger.warn("force-mock: " + invocation.getMethodName() + " force-mock enabled , url : " + directory.getUrl());
}
result = doMockInvoke(invocation, null);
} else {
//fail-mock
try { // 远程调用
result = this.invoker.invoke(invocation);
} catch (RpcException e) {
if (e.isBiz()) {
throw e;
}
if (logger.isWarnEnabled()) {
logger.warn("fail-mock: " + invocation.getMethodName() + " fail-mock enabled , url : " + directory.getUrl(), e);
}
result = doMockInvoke(invocation, e);
}
}
return result;
}
AbstractClusterInvoker.java
public Result invoke(final Invocation invocation) throws RpcException {
checkWhetherDestroyed();
// binding attachments into invocation.
Map<String, String> contextAttachments = RpcContext.getContext().getAttachments();
if (contextAttachments != null && contextAttachments.size() != 0) {
((RpcInvocation) invocation).addAttachments(contextAttachments);
}
// 路由：根据路由规则过滤掉不可用的invoker，返回剩下的可用的invoker
// 跟踪这个list
List<Invoker<T>> invokers = list(invocation);
// 获取负载均衡策略
LoadBalance loadbalance = initLoadBalance(invokers, invocation);
RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);
// 调用具体容错策略的doInvoke()
return doInvoke(invocation, invokers, loadbalance);
}

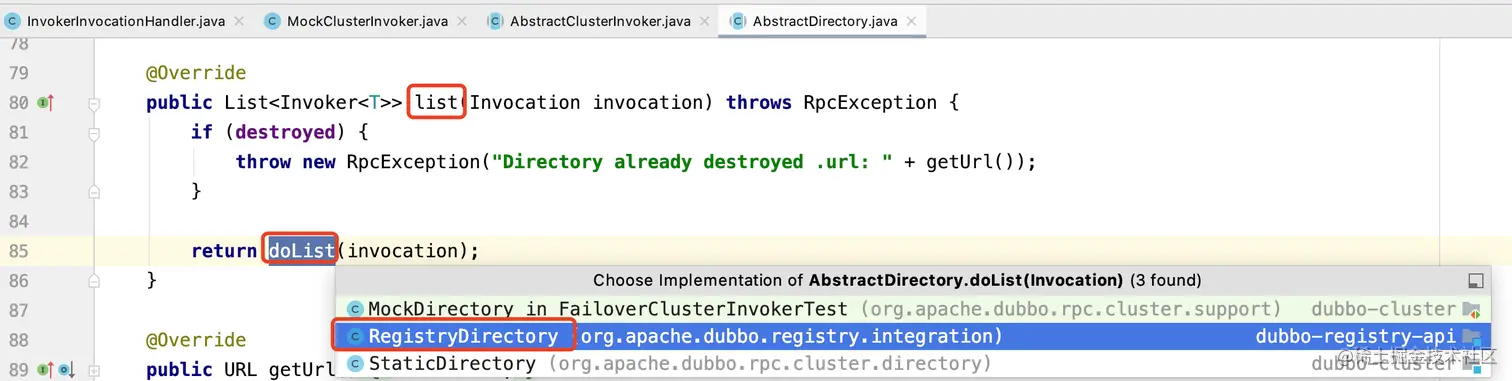

RegistryDirectory.java
public List<Invoker<T>> doList(Invocation invocation) {
if (forbidden) {
// 1. No service provider 2. Service providers are disabled
throw new RpcException(RpcException.FORBIDDEN_EXCEPTION, "No provider available from registry " +
getUrl().getAddress() + " for service " + getConsumerUrl().getServiceKey() + " on consumer " +
NetUtils.getLocalHost() + " use dubbo version " + Version.getVersion() +
", please check status of providers(disabled, not registered or in blacklist).");
}
if (multiGroup) {
return this.invokers == null ? Collections.emptyList() : this.invokers;
}
List<Invoker<T>> invokers = null;
try {
// Get invokers from cache, only runtime routers will be executed.
// 将路由规则应用到所有invokers中，过滤掉不满足规则的invoker
invokers = routerChain.route(getConsumerUrl(), invocation);
} catch (Throwable t) {
logger.error("Failed to execute router: " + getUrl() + ", cause: " + t.getMessage(), t);
}
return invokers == null ? Collections.emptyList() : invokers;
}
RouterChain.java
public List<Invoker<T>> route(URL url, Invocation invocation) {
List<Invoker<T>> finalInvokers = invokers;
for (Router router : routers) {
finalInvokers = router.route(finalInvokers, url, invocation);
}
return finalInvokers;
}
ConditionRouter.java
public <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation)
throws RpcException {
// 若路由规则中的enabled属性为false(即当前路由规则等同于没有)，则返回所有invoker
if (!enabled) {
return invokers;
}
// 若没有提供者，则返回空
if (CollectionUtils.isEmpty(invokers)) {
return invokers;
}
try {
// matcherWhen()方法用于判断当前的消费者是否与箭头(=>)前面部分相匹配，
// 若不匹配，则说明当前规则对当前消费者不起作用，即无需通过路由过滤，直接返回所有invoker
if (!matchWhen(url, invocation)) {
return invokers;
}
// 代码走到这里，说明当前消费者已经与箭头(=>)前面部分匹配上了，现在看箭头(=>)后面的情况了
// 该result集合将来用于存放通过路由过滤的invoker
List<Invoker<T>> result = new ArrayList<Invoker<T>>();
// thenCondition 中存放的是箭头(=>)后面部分，若其为null，
// 则说明当前规则为黑/白名单，即所有invoker均不可用
if (thenCondition == null) {
logger.warn("The current consumer in the service blacklist. consumer: " + NetUtils.getLocalHost() + ", service: " + url.getServiceKey());
return result;
}
// 代码走到这里，说明当前消费者已经匹配上了箭头(=>)前面，且后面也不为空，
// 此时就需要遍历所有invoker，去尝试着匹配箭头(=>)后的规则条件
for (Invoker<T> invoker : invokers) {
// matchThen() 判断是否与箭头(=>)后的条件相匹配
if (matchThen(invoker.getUrl(), url)) {
// 匹配上了，则通过路由过滤，表示其是可用的
result.add(invoker);
}
}
if (!result.isEmpty()) {
return result;
} else if (force) {
logger.warn("The route result is empty and force execute. consumer: " + NetUtils.getLocalHost() + ", service: " + url.getServiceKey() + ", router: " + url.getParameterAndDecoded(RULE_KEY));
return result;
}
} catch (Throwable t) {
logger.error("Failed to execute condition router rule: " + getUrl() + ", invokers: " + invokers + ", cause: " + t.getMessage(), t);
}
return invokers;
}
