前言

本章学习Netty内存池：

• 内存分类
• PoolArena
• PoolChunkList
• PoolChunk
• PoolSubpage

一、内存分类

1、按照大小分类

分类	下限	上限	规格
Tiny	>0Byte	<=496Byte	16B、32B...496B，差值为16的等差数列，共31种规格
Small	>=512Byte	<=4096Byte	512B、1024B、2048B、4096B，比值为2的等比数列，共4种规格
Normal	>=8192Byte	<=16MB	8192B
Huge	>16MB	-	非池化分配

2、按照结构分类

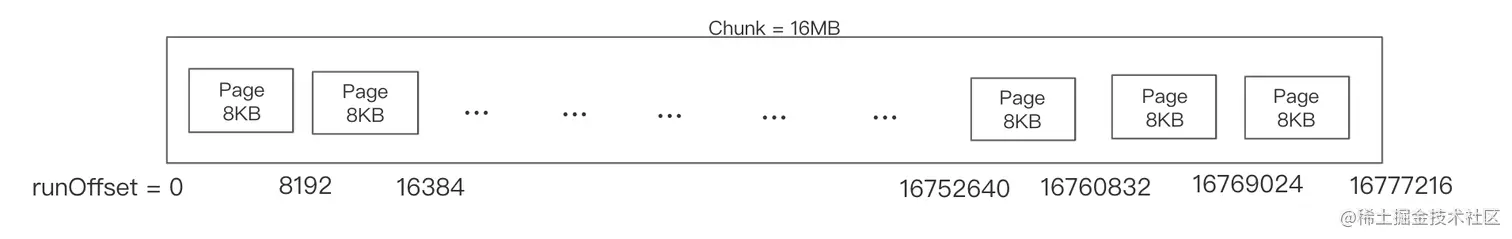

• Page：一个Page代表8KB内存块，Subpage（可以认为Netty称Page为Subpage）负责分配Tiny和Small规格的小内存。Subpage负责的内存块属于Chunk，是由Chunk创建了Subpage。

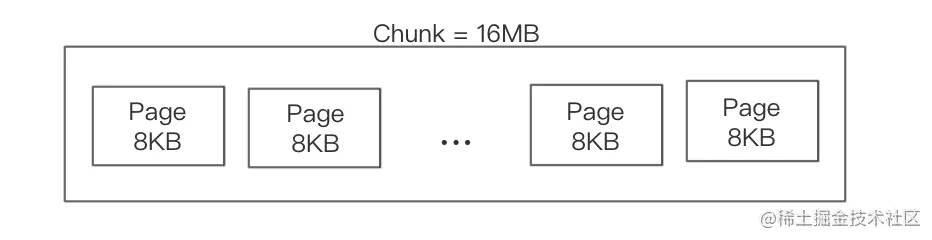

• Chunk：一个Chunk代表16MB内存块，Netty每次向系统申请内存的单位为16MB，超过16MB不使用池化技术。可以认为一个Chunk是Page的集合。

二、PoolArena

PoolArena是内存池的入口，职责如下：

• 负责向系统申请资源，创建Chunk，管理Chunk。
• 管理Subpage，通过Subpage分配Tiny和Small规格内存。注意，所有Subpage都是由Chunk创建的，由Chunk放入它对应的Arena的Subpage池中。

PoolArena的成员变量如下，忽略PoolArenaMetric，这些XXXMetric只是需要子类具有一些数据统计功能：

abstract class PoolArena<T> implements PoolArenaMetric {
    // 大小分类
    enum SizeClass {
        Tiny, // 小于等于496B
        Small, // 大于等于512B 小于等于4K
        Normal // 大于等于8K 小于等于16M
    }
    // tiny池大小 = 32
    static final int numTinySubpagePools = 512 >>> 4;
    // 分配器
    final PooledByteBufAllocator parent;
    // 树深度 11
    private final int maxOrder;
    // 一个Page大小 = 8192B = 8K
    final int pageSize;
    // log2(8192) = 13
    final int pageShifts;
    // 一个Chunk大小 = 16MB
    final int chunkSize;
    // -pageSize = -8192
    final int subpageOverflowMask;
    // small池大小 = pageShifts - 9 = 4
    final int numSmallSubpagePools;
    // 直接缓存内存对齐 0
    final int directMemoryCacheAlignment;
    // 直接缓存内存对齐掩码 = directMemoryCacheAlignment - 1 = -1
    final int directMemoryCacheAlignmentMask;
    // 负责规格 16B,32B,48B,...,496B 等差数列 差值16 数组大小32 实际下标从1开始
    // tiny池
    private final PoolSubpage<T>[] tinySubpagePools;
    // 负责规格 512B, 1024B, 2048B, 4096B 等比数列 比值2 数组大小4
    // small池
    private final PoolSubpage<T>[] smallSubpagePools;

    // PoolChunkList
    private final PoolChunkList<T> q050;
    private final PoolChunkList<T> q025;
    private final PoolChunkList<T> q000;
    private final PoolChunkList<T> qInit;
    private final PoolChunkList<T> q075;
    private final PoolChunkList<T> q100;
}

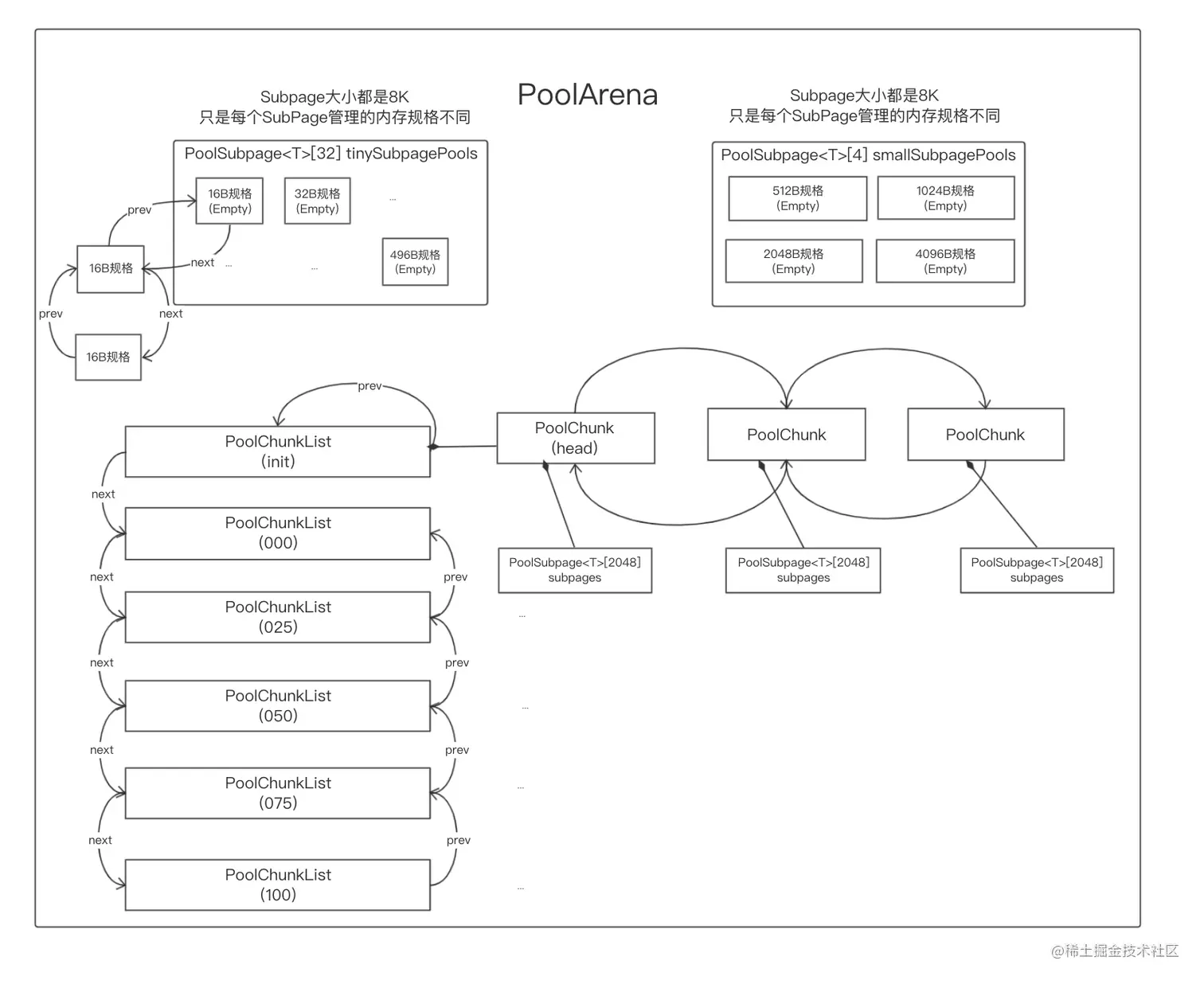

总得来说Arena分为两部分，一部分是PoolChunkList串联的Chunk，另一部分是PoolSubpage池。实际Arena的结构如下图：

解释一下上图：

• PoolChunkList：每个ChunkList维护了Chunk双向链表，并且所有ChunkList也互相关联构建为一个链表存在于Arena之中。每个新创建的Chunk（向系统声请了16M内存），都会放入qInit中。Chunk使用过程中由于实际使用率的上下波动，会在几个PoolChunkList中来回移动，而PoolChunkList上下限的重叠部分是为了防止Chunk使用率处于临界值频繁来回移动。PoolChunkList的规格如下：

分类	下限	上限
qInit	Integer.MIN_VALUE	25%
q000	1%	50%
q025	25%	75%
q050	50%	100%
q075	75%	100%
q100	100%	Integer.MAX_VALUE

• PoolSubpage[32] tinySubpagePools：存放由Chunk分配的PoolSubpage，负责Tiny规格的内存块分配。数组下标1-31，对应16B、32B...496B，共31种规格的Tiny内存块。每个Subpage互相连接为双向链表，头节点为空不存放数据。

• PoolSubpage[4] smallSubpagePools：存放由Chunk分配的PoolSubpage，负责Small规格的内存块分配。数组下标0-3，对应512B、1024B、2048B、4096B，共4种规格的Small内存块。每个Subpage互相连接为双向链表，头节点为空不存放数据。

看一下Arena的构造方法，主要就是计算各种参数，构建Subpage池和PoolChunkList链。

protected PoolArena(PooledByteBufAllocator parent, int pageSize,
      int maxOrder, int pageShifts, int chunkSize, int cacheAlignment) {
    this.parent = parent;
    // 一些page chunk相关大小计算
    this.pageSize = pageSize; // 8192 B = 8 KB
    this.maxOrder = maxOrder; // 11
    this.pageShifts = pageShifts;// 13
    this.chunkSize = chunkSize; // 16777216 B = 16 MB = pageSize << maxOrder
    directMemoryCacheAlignment = cacheAlignment; // 0
    directMemoryCacheAlignmentMask = cacheAlignment - 1; // -1
    subpageOverflowMask = ~(pageSize - 1); // -pageSize
    // 创建Tiny规格Subpage池
    tinySubpagePools = newSubpagePoolArray(numTinySubpagePools); // 32长度数组
    for (int i = 0; i < tinySubpagePools.length; i ++) {
        tinySubpagePools[i] = newSubpagePoolHead(pageSize); // 构造PoolSubpage头节点
    }
	// 创建Small规格Subpage池
    numSmallSubpagePools = pageShifts - 9; // pageShifts - 9 = 4
    smallSubpagePools = newSubpagePoolArray(numSmallSubpagePools); // 4长度数组
    for (int i = 0; i < smallSubpagePools.length; i ++) {
        smallSubpagePools[i] = newSubpagePoolHead(pageSize); // 构造PoolSubpage头节点
    }
    // 实例化PoolChunkList
    q100 = new PoolChunkList<T>(this, null, 100, Integer.MAX_VALUE, chunkSize);
    q075 = new PoolChunkList<T>(this, q100, 75, 100, chunkSize);
    q050 = new PoolChunkList<T>(this, q075, 50, 100, chunkSize);
    q025 = new PoolChunkList<T>(this, q050, 25, 75, chunkSize);
    q000 = new PoolChunkList<T>(this, q025, 1, 50, chunkSize);
    qInit = new PoolChunkList<T>(this, q000, Integer.MIN_VALUE, 25, chunkSize);
    // PoolChunkList链表连接
    q100.prevList(q075);
    q075.prevList(q050);
    q050.prevList(q025);
    q025.prevList(q000);
    q000.prevList(null);
    qInit.prevList(qInit);
}

PoolArena是个抽象类，需要子类具体实现几个方法。

// 是否使用直接内存
abstract boolean isDirect();
// 创建新的Chunk
protected abstract PoolChunk<T> newChunk(int pageSize, int maxOrder, int pageShifts, int chunkSize);
// 创建非池化的Chunk
protected abstract PoolChunk<T> newUnpooledChunk(int capacity);
// 创建PooledByteBuf
protected abstract PooledByteBuf<T> newByteBuf(int maxCapacity);
// 内存拷贝
protected abstract void memoryCopy(T src, int srcOffset, PooledByteBuf<T> dst, int length);
// 销毁Chunk
protected abstract void destroyChunk(PoolChunk<T> chunk);

这些方法延迟到子类实现是因为泛型T的问题，无法确定使用堆内存byte数组还是直接内存ByteBuffer，所以PoolArena有两个实现类。直接内存实现类DirectArena部分实现如下。

static final class DirectArena extends PoolArena<ByteBuffer> {

    DirectArena(PooledByteBufAllocator parent, int pageSize, int maxOrder,
            int pageShifts, int chunkSize, int directMemoryCacheAlignment) {
        super(parent, pageSize, maxOrder, pageShifts, chunkSize,
                directMemoryCacheAlignment);
    }

    @Override
    boolean isDirect() {
        return true;
    }

    @Override
    protected PoolChunk<ByteBuffer> newChunk(int pageSize, int maxOrder,
            int pageShifts, int chunkSize) {
        if (directMemoryCacheAlignment == 0) {
            return new PoolChunk<ByteBuffer>(this,
                    allocateDirect(chunkSize), pageSize, maxOrder,
                    pageShifts, chunkSize, 0);
        }
        final ByteBuffer memory = allocateDirect(chunkSize
                + directMemoryCacheAlignment);
        return new PoolChunk<ByteBuffer>(this, memory, pageSize,
                maxOrder, pageShifts, chunkSize,
                offsetCacheLine(memory));
    }

    private static ByteBuffer allocateDirect(int capacity) {
        return PlatformDependent.useDirectBufferNoCleaner() ?
                PlatformDependent.allocateDirectNoCleaner(capacity) : ByteBuffer.allocateDirect(capacity);
    }

    @Override
    protected PooledByteBuf<ByteBuffer> newByteBuf(int maxCapacity) {
        if (HAS_UNSAFE) {
            return PooledUnsafeDirectByteBuf.newInstance(maxCapacity);
        } else {
            return PooledDirectByteBuf.newInstance(maxCapacity);
        }
    }

}

三、PoolChunkList

PoolChunkList根据Chunk使用率规格（minUsage、maxUsage）会分为不同的PoolChunkList实例，同一使用率规格的Chunk保存在同一个PoolChunkList实例中，并通过链表的方式存储（head）。Arena维护不同使用率规格Chunk的PoolChunkList，彼此通过PoolChunkList的前（prevList）后（nextList）指针连接。

初始Arena中的所有PoolChunkList的head指针都是空，新建Chunk之后会加入qinit对应的PoolChunkList实例，后续Chunk使用率波动，会在各个PoolChunkList（q000-q100）中来回移动。

成员变量

final class PoolChunkList<T> implements PoolChunkListMetric {
    // 所属Arena
    private final PoolArena<T> arena;
    // 后驱PoolChunkList
    private final PoolChunkList<T> nextList;
    // 前驱PoolChunkList
    private PoolChunkList<T> prevList;
    // Chunk使用率规格下限
    private final int minUsage;
    // Chunk使用率规格上限
    private final int maxUsage;
    // 由当前实例管理的Chunk可分配内存上限（通过minUsage计算得到）
    private final int maxCapacity;
    // Chunk链表头节点 初始为NULL
    private PoolChunk<T> head;
    // 剩余可用内存下限值，小于等于这个值的Chunk需要移动到nextList
    private final int freeMinThreshold;
    // 剩余可用内存上限值，大于这个值的Chunk需要移动到prevList
    private final int freeMaxThreshold;
}

构造方法

PoolChunkList(PoolArena<T> arena, PoolChunkList<T> nextList, int minUsage, int maxUsage, int chunkSize) {
    this.arena = arena;
    this.nextList = nextList;
    this.minUsage = minUsage;
    this.maxUsage = maxUsage;
    // 计算maxCapacity
    maxCapacity = calculateMaxCapacity(minUsage, chunkSize);
    freeMinThreshold = (maxUsage == 100) ? 0 : (int) (chunkSize * (100.0 - maxUsage + 0.99999999) / 100L);
    freeMaxThreshold = (minUsage == 100) ? 0 : (int) (chunkSize * (100.0 - minUsage + 0.99999999) / 100L);
}

这里重点看一下calculateMaxCapacity方法的逻辑。

private static int calculateMaxCapacity(int minUsage, int chunkSize) {
//        minUsage = max(1, minUsage);
	// 1和minUsage取大，保证计算时minUsage>=1
    minUsage = minUsage0(minUsage);

    if (minUsage == 100) {
        return 0;
    }
    return  (int) (chunkSize * (100L - minUsage) / 100L);
}

为什么有maxCapacity这个成员变量？考虑Arena操作PoolChunkList分配内存时，PoolChunkList实例需要判断它管理的PoolChunk是否允许分配这么大的内存。比如当前PoolChunkList只能管理20%-50%内存使用率的Chunk，此时客户端需要分配81%*16MB的内存，就算PoolChunkList中有使用率最低为20%的Chunk也无法分配这么大的内存。所以需要计算一个上限值，如果超出这个值的内存分配请求，当前PoolChunkList实例无法分配，返回false。

四、PoolChunk

PoolChunk是一颗完全二叉树，用数组存储（memoryMap）。由Arena创建并保存在PoolChunkList中。

先来看一下成员变量，再来解释上面这张图。

final class PoolChunk<T> implements PoolChunkMetric {
	// 标识当前Chunk属于哪个Arena
    final PoolArena<T> arena;
    // 实际16MB内存块，如果是Direct则为JDKByteBuffer，如果是Heap则为byte数组
    final T memory;
    // 忽略 内存对齐 认为是0
    final int offset;
    // 树，初始值与depthMap一样
    private final byte[] memoryMap;
    // 节点 - 节点深度
    private final byte[] depthMap;
    // 分配Subpage集合（如果Chunk没有分配过小于等于4KB的内存，这里不会有Subpage实例）
    private final PoolSubpage<T>[] subpages;
    // -8192 掩码，用于判断分配内存是否大于8k，x&-8192 != 0 代表超过8k
    private final int subpageOverflowMask;
    // 8192 页大小
    private final int pageSize;
    // log2(页大小) = 13
    private final int pageShifts;
    // 树深度 = 11
    private final int maxOrder;
    // chunk大小 16MB
    private final int chunkSize;
    // log2(chunk大小) = 24
    private final int log2ChunkSize;
    // Subpage数组大小 = 2048 = 16MB/8KB
    private final int maxSubpageAllocs;
    // 标记位 = 树深度 + 1 = 11 + 1 = 12
    private final byte unusable;
	// 缓存ByteBuffer，减少New对象和GC
    private final Deque<ByteBuffer> cachedNioBuffers;
	// 剩余可分配字节数 = 16MB - 已分配字节数
    int freeBytes;
	// 表示目前在哪个PoolChunkList中
    PoolChunkList<T> parent;
    // 前驱节点
    PoolChunk<T> prev;
    // 后驱节点
    PoolChunk<T> next;
}

重点关注下面几个变量：

• memoryMap：完全树，包含4096个节点（=2^(maxOrder+1)=2^12），实际使用下标1-4095。每个节点有自己的id（即memoryMap的下标）。每个节点的初始值等于节点所处深度，如memoryMap[1]=0、memoryMap[2]=1、memoryMap[2048]=11。节点值大于maxOrder，表示当前节点对应的内存已经分配完毕。memoryMap节点值运行时如何变化，后续再说。

• depthMap：包含4096个元素，实际使用下标1-4095，下标对应memoryMap下标（节点id），元素值代表下标对应的节点所处深度。整个运行过程中，depthMap是不会变化的。

• subpages：包含2048个元素（maxSubpageAllocs=1<<maxOrder）。Chunk不仅可以分配大于8K的内存（Page大小），也可以分配Tiny、Small规格的内存。这些小规格内存由Subpage管理，但是由Chunk创建Subpage。如果Chunk从未分配小于等于4K的内存，那么这个数组里不存在元素。

• maxOrder：树深度，11。

• unusable：固定值=树深度+1=12，作用于memoryMap保存的值，标识当前节点及其子节点的内存均已被分配，不可用。

• memory：实际16M内存块，对于直接内存是JDK的ByteBuffer，对于堆内存是byte数组。言外之意，创建完Chunk之后就拥有16M的ByteBuffer，分配不同规格（Normal/Small/Tiny）内存块，只是分配它们在ByteBuffer里占有的区间，即偏移量和长度。可以认为memory是一个原子内存池，管理16M内存资源。

• freeBytes：剩余可分配字节数。

如上图所示，Chunk中的树共有4095个节点，对应memoryMap的下标1-4095，每个节点的初始值为memoryMap[index]存储的值，即节点所处深度。节点所处深度由depthMap数组表示，运行时不会改变。

使用Chunk分配内存时，会对用户申请分配的内存大小做一次标准化处理，后续再讨论。 如果分配内存大于等于8K，需要从memoryMap选择空闲节点，标记节点为unusable=12。（大于4K小于8K的都会标准化为8K） 如果分配内存小于等于4K，需要选择memoryMap中空闲的叶子节点，标记为unusable=12，并创建Subpage放入subpages，其中subpages的下标对应memoryMap叶子节点所处位置（看图）。后续由Subpage负责划分更小规格（比如32B等）的内存块供客户端使用。

最后看一下Chunk的构造方法。

PoolChunk(PoolArena<T> arena, T memory, int pageSize, int maxOrder, int pageShifts, int chunkSize, int offset) {
    // 设置一些变量
    unpooled = false;
    this.arena = arena;
    this.memory = memory;
    this.pageSize = pageSize;
    this.pageShifts = pageShifts;
    this.maxOrder = maxOrder;
    this.chunkSize = chunkSize;
    this.offset = offset;
    unusable = (byte) (maxOrder + 1);
    log2ChunkSize = log2(chunkSize);
    subpageOverflowMask = ~(pageSize - 1);
    freeBytes = chunkSize;
    assert maxOrder < 30 : "maxOrder should be < 30, but is: " + maxOrder;
    maxSubpageAllocs = 1 << maxOrder;
    // 创建树
    memoryMap = new byte[maxSubpageAllocs << 1];
    depthMap = new byte[memoryMap.length];
    int memoryMapIndex = 1;
    for (int d = 0; d <= maxOrder; ++ d) {
        int depth = 1 << d;
        for (int p = 0; p < depth; ++ p) {
            memoryMap[memoryMapIndex] = (byte) d;
            depthMap[memoryMapIndex] = (byte) d;
            memoryMapIndex ++;
        }
    }
	// 一个2048个元素的空数组
    subpages = newSubpageArray(maxSubpageAllocs);
    cachedNioBuffers = new ArrayDeque<ByteBuffer>(8);
}

五、PoolSubpage

成员变量

final class PoolSubpage<T> implements PoolSubpageMetric {
    // Subpage所属Chunk
    final PoolChunk<T> chunk;
    // 所处memoryMap下标（树2048-4095节点）
    private final int memoryMapIdx;
    // 分配到ByteBuffer或byte数组的offset
    // 记得整块16M内存块在PoolChunk的memory成员变量中，Subpage只是分得了其中一部分
    // 用这个offset确定当前实例所处偏移量
    private final int runOffset;
    // 页大小 8k
    private final int pageSize;
    // 8长度long数组 最多可以标识64*8=512位二进制位
    // 即8k内存块最小规格=8192/512=16
    private final long[] bitmap;
    // 前驱
    PoolSubpage<T> prev;
    // 后驱
    PoolSubpage<T> next;
    // 当前Subpage管理的内存块规格大小，比如16B、32B
    int elemSize;
    // 页pageSize按照规格elemSize分割得到的内存块上限
    // 如8192/32=256
    private int maxNumElems;
    // 实际使用long位图数组的长度
    // 比如管理16B规格，需要用512位二进制位，需要long数组8个位置
    // 比如管理32B规格，需要用256位二进制位，需要long数组4个位置
    private int bitmapLength;
    // 下一个可分配的位图下标
    private int nextAvail;
    // 剩余可分配内存块数量
    private int numAvail;
}

首先Subpage由一个Chunk创建，Chunk为其分配了memoryMapIdx代表Chunk树的叶子节点，也为其分配了一个runOffset，代表当前Subpage处于16MB内存块的偏移量，按照8k的页大小，这个偏移量一定是8192的整数倍。

由于Subpage需要管理各种规格的小内存块，在自己的runOffset之外，还要分配小内存块的偏移量。比如管理32B规格的Subpage分配到了Chunk的2049节点，runOffset=8192，第一个分配的32B内存块在16MB中实际的offset（见PooledByteBuf的offset成员变量）就是8192+0，第二个分配的32B内存块在16MB中实际的offset就是8192+32=8224，依次类推。

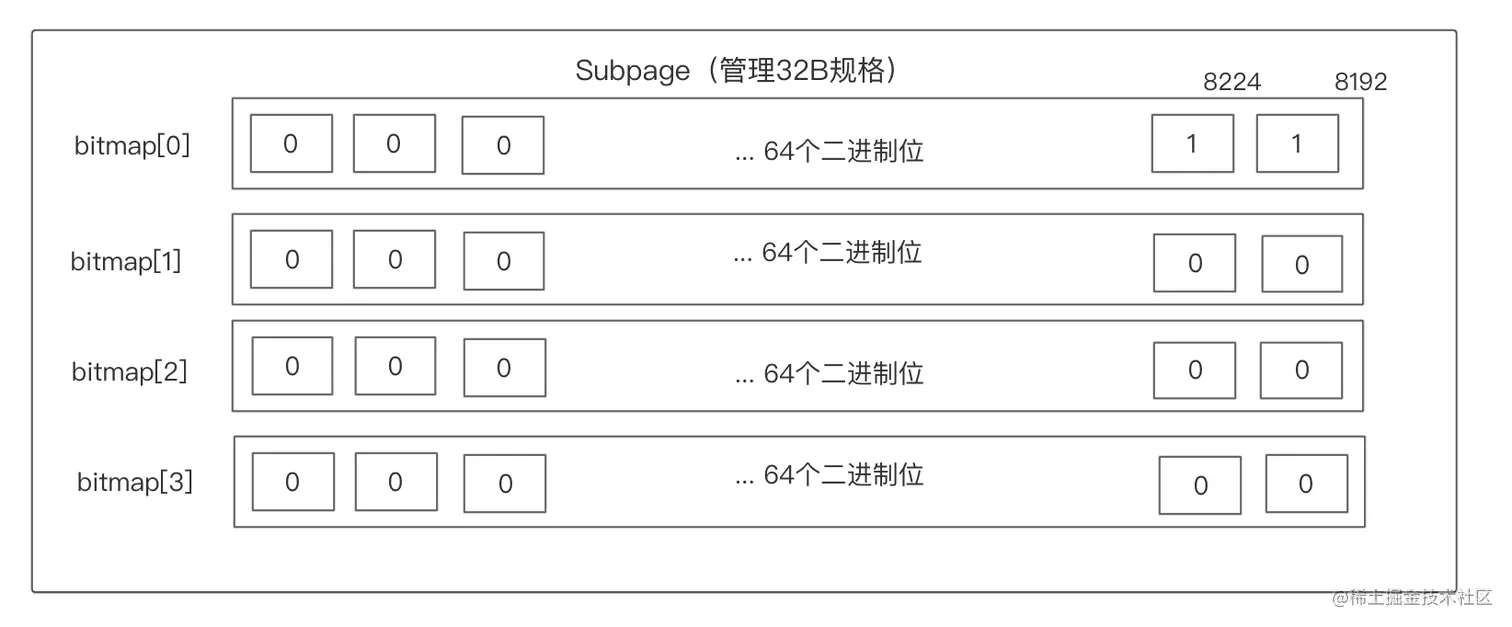

bitmap是个long数组，每个long元素可以代表64位二进制位，即可以标识小内存块的32个offset。因为当前Subpage管理32B规格，实际需要8192（页大小）/32（规格）=256个二进制位（maxNumElems），256（二进制位个数）/64（long类型占用字节）= 4，所以bitmap数组只需要使用4个long即可（bitmapLength）。

在运行的过程中，除了首次创建Subpage是从Arena->Chunk->Subpage，创建完成后Subpage会挂在对应Arena的Tiny或Small池中，后续分配同样规格的小内存块会直接走Arena->TinyPool/SmallPool，所以这里有prev和next两个指针，可以把同样规格的Subpage串联起来。

此外随着运行期间Subpage分配小内存块，bitmap慢慢被填充，numAvail剩余可分配内存块数量会减少。当小内存块被归还给Subpage时，bitmap会将标志位恢复为0，并将归还内存块的bitmap位图索引保存到nextAvail供下次分配时直接使用。（后期会发现，小内存块还有ThreadLocal缓存，不一定会直接还给Subpage）

六、PooledByteBuf

PooledByteBuf池化ByteBuf的基类，继承自引用计数ByteBuf抽象类，实现类分为DirectPooledByteBuf和HeapPooledByteBuf，区别是前者使用直接内存底层是JDK的ByteBuffer，后者使用堆内存底层是byte数组。

abstract class PooledByteBuf<T> extends AbstractReferenceCountedByteBuf {
    // 对象池相关（后续讨论）
    private final Handle<PooledByteBuf<T>> recyclerHandle;
    // 属于哪个Chunk
    protected PoolChunk<T> chunk;
    // 低32位是 memoryMap的下标 来源于Chunk
    // 高32位是 bitMap下标（只有subpage分配才有低32位，拆分8k页）来源于Subpage
    protected long handle;
    // 一个大内存块（16M） 对于Direct是JDK的ByteBuffer 对于Heap是byte数组
    protected T memory;
    // 分配到的起始偏移量，针对memory
    protected int offset;
    // 申请内存大小（非标准化）
    protected int length;
    // 实际分配内存大小（标准化）
    // 即申请到16M内存块[offset,offset+maxLength)区间的使用权
    int maxLength;
    // 属于哪个线程缓存（后续讨论）
    PoolThreadCache cache;
    // 分配器
    private ByteBufAllocator allocator;
}

这里重点关注几个变量：

• chunk：标识当前Buffer属于哪个Chunk。
• memory：表示当前Buffer属于哪个实际的16MB的内存块。
• handle：重要变量，持有所属Chunk和Subpage的基因。
  • 低32位，标识Chunk树的节点id，即memoryMap的下标。
  • 高32位，对于大于等于8K的内存块，没经过Subpage分配，这32位为0；小于等于4KB的内存块，即Tiny和Small规格内存块，由Subpage分配，这32位记录的是位图下标（bitmap数组，long元素合并后的全局二进制位）。
• offset、length、maxLength：offset表示当前Buffer位于16MB内存块的起始偏移量，length表示用户原始申请的内存大小，maxLength表示标准化后的内存大小，是实际从16MB里分得的大小。

总结

• 内存分类：

  • 按大小分为：Tiny、Small、Normal、Huge
  • 按结构分为：Chunk、Page

• PoolArena：持有两个Subpage池和一个PoolChunkList链，用户分配内存的入口就是Arena。负责创建Chunk管理Chunk，管理Subpage。

• PoolChunkList：PoolChunkList根据Chunk使用率规格会分为不同的PoolChunkList实例，同一使用率规格的Chunk保存在同一个PoolChunkList实例中，并通过链表的方式存储。Arena维护不同使用率规格Chunk的PoolChunkList，彼此通过PoolChunkList的前后指针连接。运行时Arena会根据PoolChunkList设定的阈值，在PoolChunkList链表中互相传递PoolChunk。

• PoolChunk：Chunk是Netty向系统申请内存的最小单位，大小为16MB。如果是DirectBuffer底层是JDK的ByteBuffer，如果是HeapBuffer底层是byte数组。Chunk是一颗满二叉树，深度为11，节点个数为4095，每个节点代表内存块的一个偏移量，当节点值为12时表示当前节点和其后辈节点的偏移量都不可用。Chunk还负责创建Subpage，将Subpage挂到对应的Arena的Tiny或Small池中。

• PoolSubpage：PoolSubpage由PoolChunk创建，创建后被放入PoolArena的Tiny或Small池中维护。每个PoolSubpage实际分得8K内存块，但是需要根据自己管理的规格大小，如32B，划分为n个小内存块。小内存块的偏移量由其内部的一个位图维护。
