1.记忆集与卡表

讲解分代收集理论的时候,提到了为解决对象跨代引用所带来的问题,垃圾收集器在新生代中建 立了名为记忆集(Remembered Set)的数据结构,用以避免把整个老年代加进GC Roots扫描范围。事 实上并不只是新生代、老年代之间才有跨代引用的问题.

1.1记忆集

记忆集是一种用于记录非收集区域指向收集区域对象的指针的一种集合,G1为每一个Region维护了一个记忆集,记录了引用该Region中对象的其他Region地址,在进行垃圾标记时避免进行全堆扫描.

1.2卡表

卡表记录了Region中有哪些对象被其他Region引用,卡表是一个数组,每一个元素都对应着其标识的内存区域中一块特定大小的内存块,这个内存块被称作“卡页”(Card Page)。一般来说,卡页大小都是以2的N次幂的字节数.


一个卡页的内存中通常包含不止一个对象,只要卡页内有一个(或更多)对象的字段存在着跨代指针,那就将对应卡表的数组元素的值标识为1,称为这个元素变脏(Dirty),没有则标识为0。在垃圾收集发生时,只要筛选出卡表中变脏的元素,就能轻易得出哪些卡页内存块中包含跨代指针,把它们加入GC Roots中一并扫描。

2.写屏障

JVM通过写屏障来维护对象引用指针的的指向关系,当一个对象发生移动时,通过写屏障将移动之后的对象的地址值赋值给引用的对象.

写屏障可以看作在虚拟机层面对“引用类型字段赋值”这个动作的AOP切面 ,在引用对象赋值时会产生一个环形(Around)通知,供程序执行额外的动作,也就是说赋值的前后都在写屏障的覆盖范畴内。

3.增量收集与原始快照

可达性分析算法理论上要求全过程都基于一个能保障一致性的快照中才能够进行分析,在并发进行垃圾标记时,用户线程可能会重新引用没有被标记的对象,所以需要通过重新标记,更新标记对象,防止对象被误删.

3.1三色标记

把遍历对象图过程中遇到的对象,按照“是否访问过”这个条件标记成以下三种颜色:

  • 白色:表示对象尚未被垃圾收集器访问过。显然在可达性分析刚刚开始的阶段,所有的对象都是白色的,若在分析结束的阶段,仍然是白色的对象,即代表不可达。

  • 黑色:表示对象已经被垃圾收集器访问过,且这个对象的所有引用都已经扫描过。黑色的对象代表已经扫描过,它是安全存活的,如果有其他对象引用指向了黑色对象,无须重新扫描一遍。黑色对象不可能直接(不经过灰色对象)指向某个白色对象。

  • 灰色:表示对象已经被垃圾收集器访问过,但这个对象上至少存在一个引用还没有被扫描过。

在并发垃圾标记过程中,有可能未被标记的对象重新被引用,由此分别产生了两种解决方案:增量更新(Incremental Update)和原始快照(Snapshot At The Beginning,SATB)。

  • 增量更新:当黑色对象插入新的指向白色对象的引用关系时,就将这个新插入的引用记录下来,等并发扫描结束之后,再将这些记录过的引用关系中的黑色对象为根,重新扫描一次。这可以简化理解为,黑色对象一旦新插入了指向白色对象的引用之后,它就变回灰色对象了。

  • 原始快照:当灰色对象要删除指向白色对象的引用关系时,就将这个要删除的引用记录下来,在并发扫描结束之后,再将这些记录过的引用关系中的灰色对象为根,重新扫描一次。这也可以简化理解为,无论引用关系删除与否,都会按照刚刚开始扫描那一刻的对象图快照来进行搜索。

4.G1

Garbage First(简称G1)收集器是垃圾收集器技术发展历史上的里程碑式的成果,它开创了收集 器面向局部收集的设计思路和基于Region的内存布局形式。

G1开创的基于Region的堆内存布局是它能够实现每次只回收部分对内存区域。虽然G1也仍是遵循分代收集理论设计的,但其堆内存的布局与其他收集器有非常明显的差异:G1不再坚持固定大小以及固定数量的分代区域划分,而是把连续的Java堆划分为多个大小相等的独立区域(Region),每一个Region都可以根据需要,扮演新生代的Eden空间、Survivor空间,或者老年代空间。

G1收集器去跟踪各个Region里面的垃圾堆积的“价值”大小,价值即回收所获得的空间大小以及回收所需时间的经验值,然后在后台维护一个优先级列表每次根据用户设定允许的收集停顿时间(使用参数-XX:M axGCPauseMillis指定,默认值是200毫秒),优先处理回收价值收益最大的那些Region.

Region中还有一类特殊的Humongous区域,专门用来存储大对象,G1的大多数行为都把Humongous Region作为老年代的一部分来进行看待.

使用记忆集避免全堆作为GC Roots扫描,但在G1收集器上记忆集的应用其实要复杂很多,它的每个Region都维护有自己的记忆集,这些记忆集会记录下别的Region指向自己的指针,并标记这些指针分别在哪些卡页的范围之内。

并发标记阶段如何保证收集线程与用户线程互不干扰地运行,CMS收集器采用增量更新算法实现,而G1收集器则是通过原始快照(SATB)算法来实现的。此外,垃圾收集对用户线程的影响还体现在回收过程中新创建对象的内存分配上,程序要继续运行就肯定会持续有新对象被创建, G1为每一个Region设计了两个名为TAM S(Top at M ark Start)的指针,把Region中的一部分空间划分出来用于并发回收过程中的新对象分配,并发回收时新分配的对象地址都必须要在这两个指针位置以上。即默认它们是存活的,不纳入回收范围。

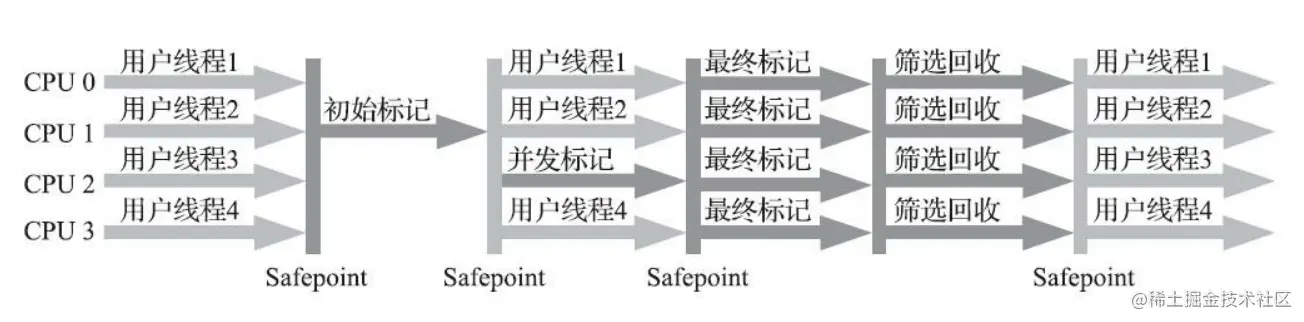

G1垃圾回收的过程:


  • 初始标记(Initial M arking):仅仅只是标记一下GC Roots能直接关联到的对象,并且修改TAMS指针的值,让下一阶段用户线程并发运行时,能正确地在可用的Region中分配新对象。这个阶段需要停顿线程,但耗时很短,而且是借用进行Minor GC的时候同步完成的,所以G1收集器在这个阶段实际并没有额外的停顿。

  • 并发标记(Concurrent M arking):从GC Root开始对堆中对象进行可达性分析,递归扫描整个堆里的对象图,找出要回收的对象,这阶段耗时较长,但可与用户程序并发执行。当对象图扫描完成以后,还要重新处理SATB记录下的在并发时有引用变动的对象。

  • 最终标记(Final M arking):对用户线程做另一个短暂的暂停,用于处理并发阶段结束后仍遗留下来的最后那少量的SATB记录。

  • 筛选回收(Live Data Counting and Evacuation):负责更新Region的统计数据,对各个Region的回收价值和成本进行排序,根据用户所期望的停顿时间来制定回收计划,可以自由选择任意多个Region构成回收集,然后把决定回收的那一部分Region的存活对象复制到空的Region中,再清理掉整个旧Region的全部空间。这里的操作涉及存活对象的移动,是必须暂停用户线程,由多条收集器线程并行完成的。

G1的缺点:

G1至少要耗费大约相当于Java堆容量10%至20%的额外内存来维持收集器工作。G1无论是为了垃圾收集产生的内存占用(Footprint)还是程序运行时的额外执行负载都要比CMS要高。

G1除了使用写后屏障来进行同样的(由于G1的卡表结构复杂,其实是更烦琐的)卡表维护操作外,为了实现原始快照搜索(SATB)算法,还需要使用写前屏障来跟踪并发时的指针变化情况。

5.ZGC

ZGC:都希望在尽可能对吞吐量影响不太大的前提下,实现在任意堆内存大小下都可以把垃圾收集的停顿时间限制在十毫秒以内的低延迟

ZGC收集器是一款基于Region内存布局的,(暂时)不设分代的,使用了读屏障、染色指针和内存多重映射等技术来实现可并发的标记-整理算法的,以低延迟为首要目标的一款垃圾收集器。

  • 1.ZGC也采用基于Region的堆内存布局,但与它们不同的是,ZGC的Region具有动态性——动态创建和销毁,以及动态的区域容量大小。有大、中、小三类容量

    • 小型Region(Small Region):容量固定为2M B,用于放置小于256KB的小对象。
    • 中型Region(M edium Region):容量固定为32M B,用于放置大于等于256KB但小于4M B的对象。
    • 大型Region(Large Region):容量不固定,可以动态变化,但必须为2M B的整数倍,用于放置4MB或以上的大对象。每个大型Region中只会存放一个大对象,

  • 2.染色指针

ZGC收集器有一个标志性的设计是它采用的染色指针技术,通常会在对象头中存储对象的哈希码、分代年龄、锁记录,是否被移动等信息.

对象只有它的引用关系能决定它存活与否,对象上其他所有的属性都不能够影响它的存活判定结果.HotSpot虚拟机的几种收集器有不同的标记实现方案,有的把标记直接记录在对象头上(如Serial收集器),有的把标记记录在与对象相互独立的数据结构上(如G1,Shenandoah使用了一种相当于堆内存的1/64大小的,称为BitM ap的结构来记录标记信息),而ZGC的染色指针是最直接的、最纯粹的,它直接把标记信息记在引用对象的指针上

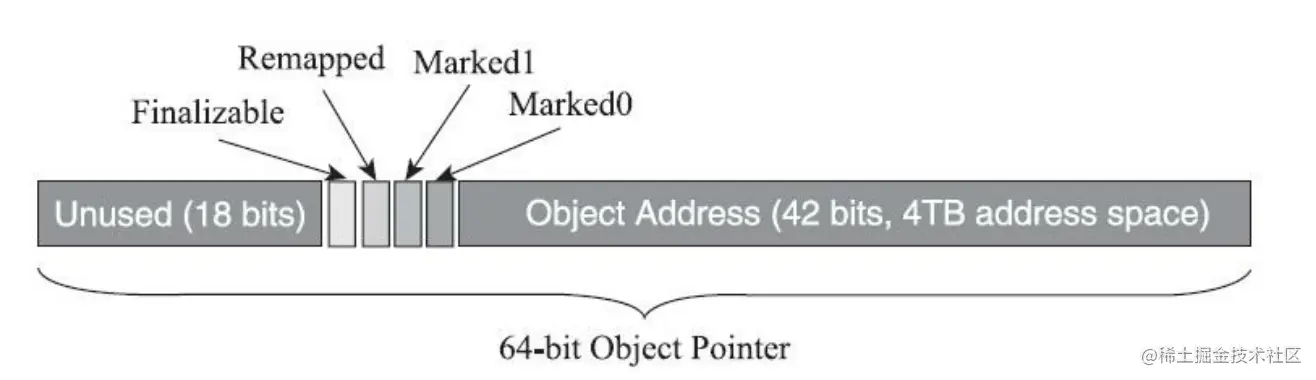

ZGC的染色指针技术将其高4位提取出来存储四个标志信息。通过这些标志位,虚拟机可以直接从指针中看到其引用对象的三色标记状态、是否进入了重分配集(即被移动过)、是否只能通过finalize()方法才能被访问到

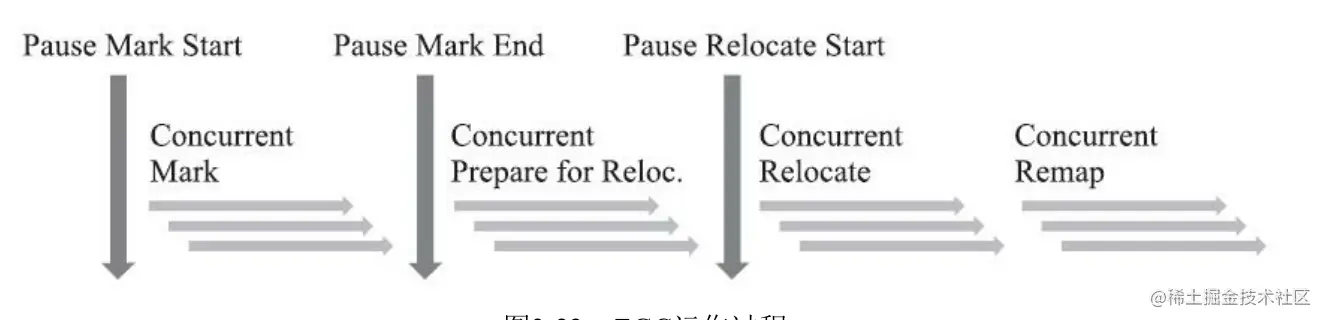

ZGC的具体过程:


  • 并发标记(Concurrent Mark):并发标记是遍历对象图做可达性分析的阶段,会发生短暂停顿.ZGC对对象的的标记是在指针上而不是在对象上进行的,标记阶段会更新染色指针中的M arked 0、M arked 1标位。

  • 并发预备重分配(Concurrent Prepare for Relocate):这个阶段需要根据特定的查询条件统计得出本次收集过程要清理哪些Region,将这些Region组成重分配集(Relocation Set)。

  • 并发重分配(Concurrent Relocate):重分配是ZGC执行过程中的核心阶段,这个过程要把重分配集中的存活对象复制到新的Region上,并为重分配集中的每个Region维护一个转发表(Forward Table),记录从旧对象到新对象的转向关系。得益于染色指针的支持,ZGC收集器能仅从引用上就明确得知一个对象是否处于重分配集之中,如果用户线程此时并发访问了位于重分配集中的对象,这次访问将会被预置的内存屏障所截获,然后立即根据Region上的转发表记录将访问转发到新复制的对象上,并同时修正更新该引用的值,使其直接指向新对象.

  • 并发重映射(Concurrent Remap):重映射所做的就是修正整个堆中指向重分配集中旧对象的所有引用,ZGC很巧妙地把并发重映射阶段要做的工作,合并到了下一次垃圾收集循环中的并发标记阶段里去完成,反正它们都是要遍历所有对象的,这样合并就节省了一次遍历对象图的开销。一旦所有指针都被修正之后,原来记录新旧对象关系的转发表就可以释放掉了。

ZGC 也限制了它能承受的对象分配速率不会太高,可以想象以下场景来理解ZGC的这个劣势:ZGC准备要对一个很大的堆做一次完整的并发收集,假设其全过程要持续十分钟以上(请读者切勿混淆并发时间与停顿时间,ZGC立的Flag是停顿时间不超过十毫秒),在这段时间里面,由于应用的对象分配速率很高,将创造大量的新对象,这些新对象很难进入当次收集的标记范围,通常就只能全部当作存活对象来看待——尽管其中绝大部分对象都是朝生夕灭的,这就产生了大量的浮动垃圾。
