介绍
随着近年来直播、短视频、在线会议等音视频相关应用愈发普及，对用户体验的要求也随之提高。为了实现把声音和画面送达到用户面前就需要通过网络来分发，所以如何在各种网络环境下提高网络的效率，从而提高用户体验就变得很重要。如果使用基于TCP的协议来分发音视频数据，不能较大程度地满足用户体验上的需求，比如在直播场景下，播放快、卡顿少、延迟低等问题。我们可以通过减少建联时间，减少重传等手段来优化体验。所以基于UDP构建传输协议的需求越来越多，比如quic，rtp。其次随着云服务的兴起，golang也逐渐在很多地方使用了起来。在我们直播CDN场景下，流媒体服务器需要承担较高的流量，golang+udp这个组合在我们内部实践中会遇到性能不满足要求的情况，所以本文会分享如何提高用golang实现的基于UDP的传输协议的性能提升。
分析方法
早期，我们的流媒体服务器在基于UDP的可靠传输协议下，我们的服务器能承受的带宽远低于TCP几倍，导致了基于UDP的协议无法大面积应用。所以便有了着手提升相关性能的需求，主要是通过分析程序性能火焰图，操作系统各项指标（如锁，软中带，负载分布等）来确定性能低的原因。
下面会介绍下常用的几个工具。
pprof是golang自带的一款性能分析工具，由于其相当的简单好用，所以不管是在性能分析，还是bug定位等场景出现的频率都很高。
要是用pprof，比较简单的一个方法是通过引入net/http/pprof 包，会自动嵌入到默认http服务器里，如果服务没有http服务可以通过在goroutine里创建一个。
1 import _ "net/http/pprof"
2 go func() {
3 _ = http.ListenAndServe(":5601", nil)
4 }()
然后通过127.0.0.1:5601/debug/pprof这个地址就
可以获取到。
当然golang也提供了可视化的工具，go tool pprof -http=:5555
http://127.0.0.1:5601/debug/pprof/profile
可以从网页里以火焰图的方式分析各部分开销占比，然后针对性的制定我们的优化方法。
对于操作系统的一些开销，通过pprof我们是捕捉不到的，可能得借助一些其他的工具来分析。
比较常用的就是top、perf、sar、ss、ethtool等。
perf可以比较方便的统计出比如CPU开销，cache miss等。top可以比对分析进程和总CPU的占用，软中断等的占用。sar可以统计网卡PPS等。ss和ethtool可以用于诊断socket和网卡的一些信息。 通过pprof，可以比较容易的得出CPU开销主要在内存分配，系统调用，runtime，内存拷贝几部分。
下面会分享一些有用和没用的手段。
系统调用
mmsg
收发数据包的系统调用的占比比较大，这两个系统调用正好提供了在一次系统调用下收发多个包，极大的降低系统调用的数量级，所以用好这两个API，我们的性能就能有较大的提升了。
1 int recvmmsg(int sockfd, struct mmsghdr *msgvec, unsigned int vlen,
2 int flags, struct timespec *timeout);
3
4 int sendmmsg(int sockfd, struct mmsghdr *msgvec, unsigned int vlen,
5 int flags);
参数指定了要读取或者发送的数据包的数量，以及一些设置标志，接收还有个超时时间的参数，这个参数有点坑,后面会讲到。 这两个系统调用其实是属于recvmsg/sendmsg的封装，大致类似于for循环里调用sendmsg/recvmsg。
sendmmsg
sendmmsg的主要点在于如何聚合更多的包在一次系统调用中发送，可以选择把多个session的发送数据包进行聚合，那么聚合数量就可以大大提高。但是这样的话，会对质量有一定的影响，因为聚合的话可能得花一点时间来聚合足够多的数据包。
recvmmsg
socket，属于noneblock socket，在recvmmsg的时候会出现读取到很少量的东西就返回了，因为当没有东西可读的时候会返回EAGAIN，会导致系统调用直接返回，需要等待一会。但是当使用自己创建的block的socket的时候，如果没制定none block，会出现未读满指定数量的包是不会返回的，即使设置了超时时间，导致前面的包一直得不到处理，这个情况下我们可以使用MSG_WAITFORONE这个flag。
在CDN场景下，主要是下行压力，recvmmsg的主要特点在于可靠传输协议的ack数据包上。如果可以，我们可以考虑降低ack的数量比，从而减少recvmmsg的系统调用开销和中断开销。
效果
从给出的测试性能数据来看，在一次发送64个数据包的情况下能够提高20%的性能**[1]** 。这个测试有一定局限性，在实际应用场景下提升还是远远超过这个值的。
实际在服务器配置和网卡更好的情况下，首先可以提高mmsg的数量，达到128、256等。在协议栈应用上能提升一倍的效果。
GSO
GSO的全称是（Generic Segmentation Offload），他还有另外一个兄弟GRO。由于MTU的限制，所以对于UDP的写入，如果写入的数据超过MTU大小，且没有禁用IP分片，那么将会被进行IP分片，但是IP分片是不利于做可靠传输协议的，因为丢包成本太高了，丢一个IP包就等于丢了所有。前面我们提到减少系统调用，如果使用GSO的话也是可以的，我们可以一次写入更大的buffer来达到减少系统调用的目的，不过这个有个前提是每次需要写入的数据足够大，且对内核版本要求较高。另外GSO除了可以一次写入较大buffer，在支持的GSO offload的网卡还有相应的硬件加速，可以通过ethtool -K eth0 tx-udp-segmentation on来开启。
GSO可以通过两种方式去使用，一种是设置socket option开启，一种是通过oob去对msg级别设置。 一般通过oob的方式去进行设置，因为这样比较灵活一些，缺点的话就是会多copy一点内存。
1 // socket级别
2 setsockopt(fd, SOL_UDP, UDP_SEGMENT, &gsoSize, sizeof(gsoSize))
3
4 // msg级别
5 type ctlMsgHdr struct {
6 Len uint64
7 Level int32
8 Type int32
9 }
10
11 hdr := (*ctlMsgHdr)(unsafe.Pointer(&b[0]))
12 hdr.Len = 2
13 hdr.Level = SocketLevelUDP
14 hdr.Type = SocketTypeUDPSegment
15 binary.LittleEndian.PutUint16(b[ctlMsgHdrSize:ctlMsgHdrSize+2], uint16(gsoSize))
允许小于64K的buffer一次性写入且不会分片，会按照gsoSize进行分成多个IP包。
根据Google的测试数据，性能提升能达到1.7倍左右[2]。不过在一次写入的数据量较少的情况下是比较难以利用起来的。比如直播的码率不高的情况下，单链接能写入的数据量是有限的。
不过在码率较低的直播流，一次写入的数据较少的情况下GSO效果不是特别明显。
在高码率下这个还是能带来很大的提升的，值得尝试。
如果可以的话，也是可以聚合下多次的数据来提高GSO写入数据量。不过由于GSO是等分，所以在如何让每一个UDP包等大上比较麻烦。
内存分配
包相关的内存分配
1 int recvmmsg(int sockfd, struct mmsghdr *msgvec, unsigned int vlen,
2 int flags, struct timespec *timeout);
3
4 struct iovec { /* Scatter/gather array items */
5 void *iov_base; /* Starting address */
6 size_t iov_len; /* Number of bytes to transfer */
7 };
8 struct msghdr {
9 void *msg_name; /* Optional address */
10 socklen_t msg_namelen; /* Size of address */
11 struct iovec *msg_iov; /* Scatter/gather array */
12 size_t msg_iovlen; /* # elements in msg_iov */
13 void *msg_control; /* Ancillary data, see below */
14 size_t msg_controllen; /* Ancillary data buffer len */
15 int msg_flags; /* Flags on received message */
16 };
比如像上面的recvmmsg系统调用，我们需要为本次系统调用准备内存空间，iovec结构，msghdr结构等等。对于一个几百万PPS的协议栈来说，上面的内存肯定不能每次都分配，我们必须得采取复用。
对于iovec这样的结构，完全可以每次系统调用复用同一块内存，把对应的值copy过去就行。
对于目的地址，oob等，我们也可以与分配并存储在session的内存里，直接传他的地址就行。oob的话，可能每次传递的都不一样，我们可以准备多份，比如是否使用GSO，选择需要的那一份就行。
像 golang 的 github.com/golang/net/… 提供的recvmmsg API的话由于没有处理内存分配的问题，所以不适合直接使用。
数据包的buffer这个也是毋庸置疑需要复用的，简单点的场景我们可以使用sync.Pool。这个buffer我们可以和sockaddr、oob等的buffer复用同一片buffer。
1 type Buffer struct {
2 ref int64
3 rawBuffer []byte
4 Data []byte
5 SockAddr []byte
6 Oob []byte
7 }
其中rawBuffer是真正分配的内存区域。
Data指向rawBuffer中数据包的位置，SockAddr指向rawBuffer中相应的位置，Oob同理。
这样可以减少多次sync.Pool的调用和内存分配次数。
interface
在golang里，interface（指empty interface）由下面的struct表示。
1 type eface struct {
2 _type *_type
3 data unsafe.Pointer
4 }
当把一个具体类型的变量转换为interface类型时，如果这个值是copy类型，那么需要给他分配空间然后拷贝过去，所以这是一个潜在的内存分配case。下面的代码展示把64位的整数转换到interface，最近的版本增加了优化，对于小于256的数字提前预分配好。
1 func convT64(val uint64) (x unsafe.Pointer) {
2 if val < uint64(len(staticuint64s)) {
3 x = unsafe.Pointer(&staticuint64s[val])
4 } else {
5 x = mallocgc(8, uint64Type, false)
6 *(*uint64)(x) = val
7 }
8 return
9 }
举个例子：
1 log.Debug(formats string, v ...interface)
像上面的那个debug的log函数，虽然在线上的日志级别不会执行，但是由于参数是interface，所以会涉及到类型转换，在大量出现调用的情况下就会有很大的内存分配开销。下面是一个简单场景测试，说明下问题。
1 var showDebug bool
2
3 func debug(format string, args... interface{}) {
4 if showDebug {
5 fmt.Println(format, args)
6 }
7 }
8
9 func BenchmarkWithInterface(b *testing.B) {
10 for i := 0; i < b.N; i++ {
11 debug("", 1)
12 }
13 }
14
15 func BenchmarkNoneInterface(b *testing.B) {
16 for i := 0; i < b.N; i++ {
17 if showDebug {
18 debug("", 1)
19 }
20 }
21 }
测试结果
1 BenchmarkWithInterface
2 BenchmarkWithInterface-12 50442586 23.3 ns/op
3 PASS
4
5 BenchmarkNoneInterface
6 BenchmarkNoneInterface-12 1000000000 0.343 ns/op
7 PASS
锁开销
在我们引入了一批96C的服务器后，发现性能并没有提升，反而有所下降。
通过perf top可以发现__raw_caller_save___pv_queued_spin_unlock 和trigger_load_blance的CPU占用比较高。
根据测试，88核机器和44核机器的服务能力差不多一致。所以可以认为88核机器改造成两台44核的性能提升能有一倍。
推荐机器虚拟化/容器化为多个小核心数的机器或者多进程模式,这样能够更好的利用机器资源。
包括对于两颗及以上CPU的机器，多进程分别绑定到每颗也能有较可观的提升，可以减少CPU间切换的代价。绑定可以通过numactl来进行控制。
zerocopy
1 if (setsockopt(fd, SOL_SOCKET, SO_ZEROCOPY, &one, sizeof(one)))
2 error(1, errno, "setsockopt zerocopy");
3
4 ret = send(fd, buf, sizeof(buf), MSG_ZEROCOPY);
5
6 ret = recvmsg(fd, &msg, MSG_ERRQUEUE);
7 if (ret == -1)
8 error(1, errno, "recvmsg");
UDP的ZEROCOPY在5.0内核也支持上了，zerocopy的API主要两部分组成，一个发送时声明使用zerocopy，另一个是接收内存可回收的回调。
但是对于小数据包的ZEROCOPY，性能反而会负向，因为会多产生一次系统调用。并且在UDP下并不能在一次MSG里传送超过MTU的数据包，即使开启GSO，也不过64K，从Google给出的数据来看，有13%的提升 [3]。
根据我们的测试，在GSO数量较小的情况下，性能负向还挺多的。这个特性使用起来也有一定的复杂性，所以不建议使用，可以更多的考虑下UIO相关的技术。
RPS
我们接入了一批核心数比较高的虚拟机后，发现负载并没有上升。通过观察CPU负载，发现只有少数核心负载比较高。在查询资料后了解到这可能是网卡接收队列数和CPU核心数不匹配，导致接收队列的软中断都调用到前面的CPU核心上了。
通过ethtool可以查看网卡队列的数量，如果和CPU核心数量不匹配，目前解决方法有两个，一个是要求机器的核心数和网卡队列要匹配；另一个较次一点的方案是配置RPS，RPS可以让一个队列绑定到指定的CPU核心上。这个实际上会带来一部分的额外CPU开销，因为他的实现原理是收到软中断后再分发到其他的CPU核心上，不过好处是可以把空置的CPU核心利用起来。
RPS通过/sys/class/net/eth0/queues/rx-[n]/rps_cpus 这个文件来进行配置，文件内容代表每个网卡队列到CPU核心的映射关系，每一个二进制位为1代表可映射，以16进制字符串保存。
IO模型
关键手段
- reuseport
- 原生socket
- 无锁队列
- 每个CPU一个处理循环

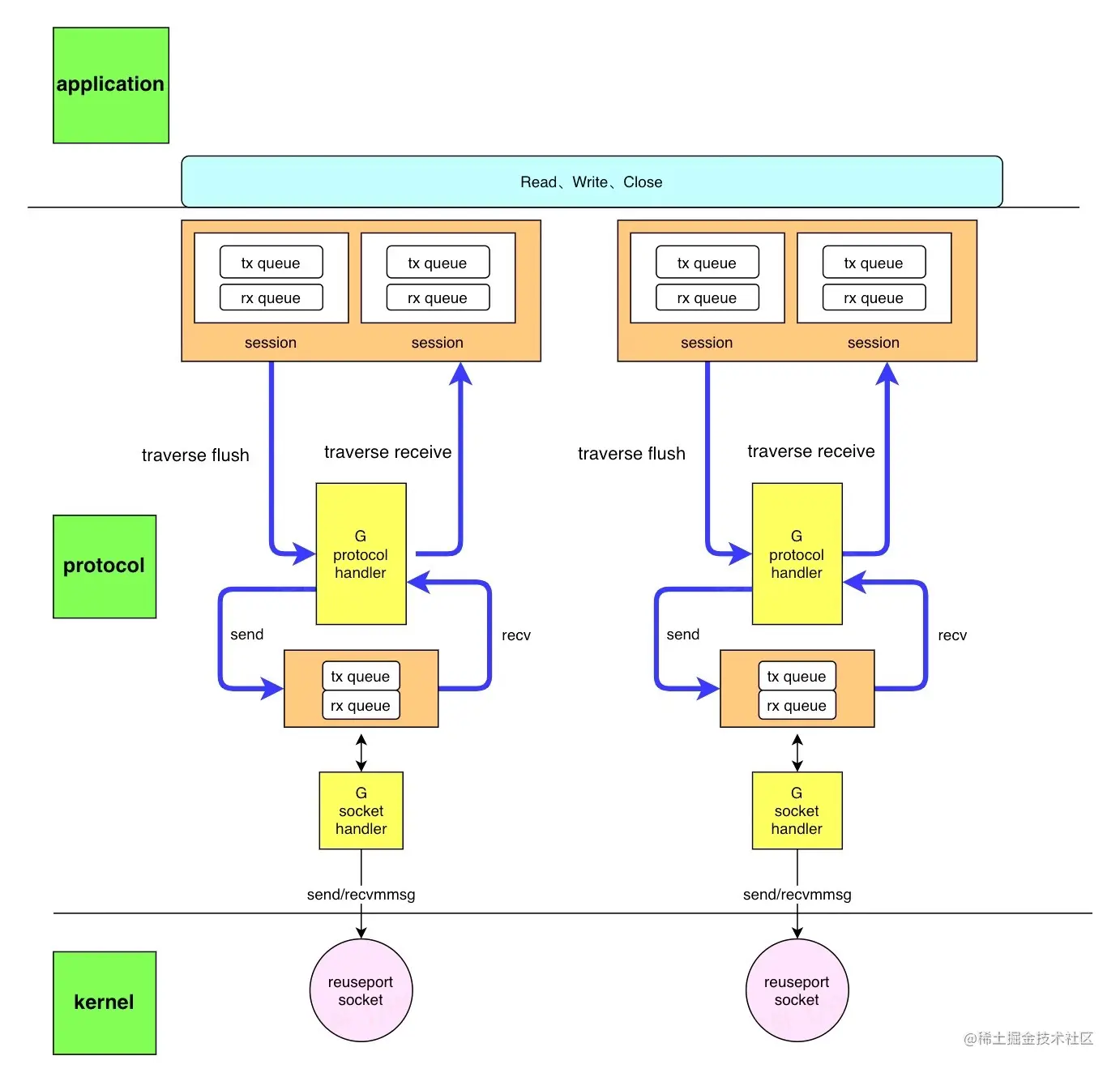

详细实现和效果
在做性能提升工作期间，也摸索了一些代码结构模型相关的东西。可以作为一个参考，每个项目自身不一样，所以并不一定适合。
-
直接通过syscall创建socket，因为golang的API创建的socket是绑定了epoll的，在我们的场景下socket的数量是一定且少量的，不需要IO多路复用来提高吞吐，这样能够避免掉epoll带来的CPU开销。设置socket为非阻塞的，这样才可以在一个goroutine处理收和发。 对于创建的socket，通过使用reuseport来负载均衡到所有CPU核心上，提高机器的利用率。现在的网卡一般都是多队列的，所以是能够做到分发到多个核心上的。分发策略一般通过
ethtool -N eth0 rx-flow-hash udp4 sdfn来设置，具体设置项可以参考man page，分发策略一般也是不需要动的。 -
goroutine来处理链接。每个这样的goroutine处理一组链接的收包，发包，超时等，也可以比较方便的汇聚多个链接的数据调用一次系统调用。协议栈和应用层，数据包收发层通过无锁队列传递数据，采用这样的结构设计主要目的是为了减少golang调度的触发和锁的开销。goroutine的数量不随链接增加，也可以减少调度的压力。
-
前面两步的goroutine可以调用
runtime.LockOSThread把自己送入调度器全局队列来提高调度优先级，避免调度延迟。
总结
在用golang来实现的协议栈，性能问题可以分为两块：语言层面和系统层面。语言层面内存分配，和rutime的开销一般比较多。系统层面系统调用和锁的开销比较多。像开源的quic-go就会有这些问题，需要我们逐步去分析并解决。
在QUIC和HTTP3的趋势下，内核在UDP方面的功能和性能相关工作也开始增多，相信也会有更多的方法来提高性能。不过个人觉得Golang确实不太适合在高性能，高调度精度等场景，GC和内存分配的不可控性，与操作系统的抽象隔离也会在这些场景下限制发挥。
现在服务器配置也越来越高，核心数量多，代码就容易出现锁竞争激烈的情况，导致额外开销大幅增加。所以容器化、虚拟化等技术把机器变为核心数较小的多实例模式也是很有价值的。
参考文献
[2]vger.kernel.org/lpc_net2018…
