1. 架构原理

详细架构图

storeFile

保存实际数据的物理文件，storeFile以HFile的形式存储在hdfs上，每个store会有一个或者多个storeFile（HFile），数据在每个storeFile中都是有序的。
MemStroe

写缓存，由于HFile中的数据要求是有序的，所以数据是先存储在MemStore中，排好序后，等到达刷写时机才会刷写到HFile，每次刷写都会形成一个新的HFile。
WAL

由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存中会有很高的概率导致数据丢失，为了解决这个问题，数据会先写在一个叫做Write-Ahead logfile的文件中，然后再写入MemStore中。所以在系统出现故障的时候，数据可以通过这个日志文件重建。

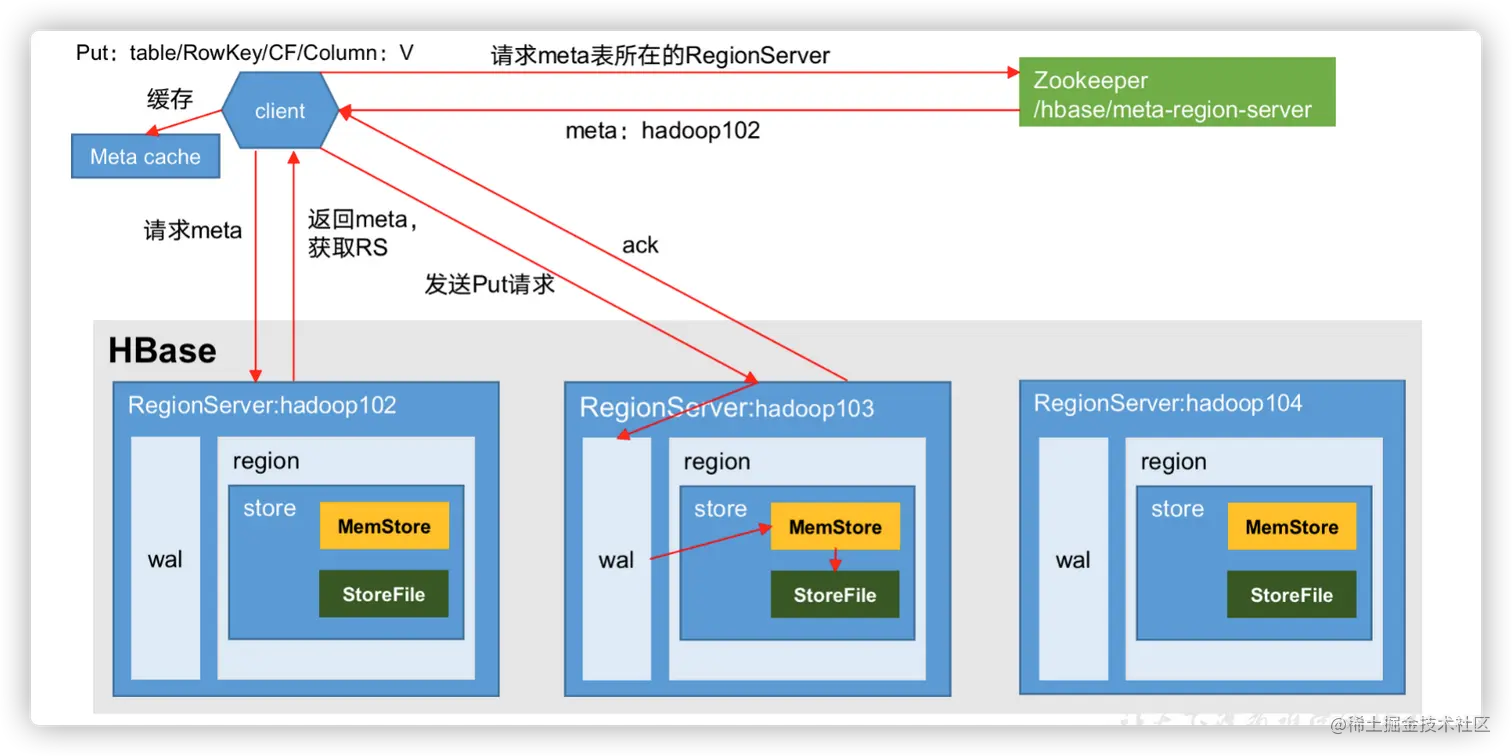

2. 写流程

client先去自己的Meta cache中查询是否有表的region信息以及meta表的位置信息，有的话，直接进入下面的第4步流程
client访问zookeeper，获取hbase:meta表位于哪个Region Server。
访问对应的Region Server，获取hbase:meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个Region Server中的哪个Region中。并将该table的region信息以及meta表的位置信息缓存在客户端的meta cache，方便下次访问。
与目标Region Server进行通讯；
将数据顺序写入（追加）到WAL；
将数据写入对应的MemStore，数据会在MemStore进行排序；
向客户端发送ack；
等达到MemStore的刷写时机后，将数据刷写到HFile。

3. MemStore Flush

刷写时机：

1)当某个memstroe的大小达到了hbase.hregion.memstore.flush.size（默认值128M），其所在region的所有memstore都会刷写。（最好的情况，也是比较健康的状态Hbase）

当memstore的大小达到了

hbase.hregion.memstore.flush.size（默认值128M） memstore达到了刷新最大值的4倍（默认是4倍）时，将不会往该memstore中写数据。
hbase.hregion.memstore.block.multiplier（默认值4）

2)当region server中memstore的总大小达到（经常这样不是很健康的状态）

java_heapsize

hbase.regionserver.global.memstore.size（默认值0.4）
hbase.regionserver.global.memstore.size.upper.limit（默认值0.95），

=》heapSize * 0.4 * 0.95（总大小达到这个值，也会进行刷写）

region会按照其所有memstore的大小顺序（由大到小）依次进行刷写。直到region server中所有memstore的总大小减小到hbase.regionserver.global.memstore.size.lower.limit以下。当region server中memstore的总大小达到 java_heapsize*hbase.regionserver.global.memstore.size（默认值0.4）时，会阻止继续往所有的memstore写数据。

3)到达自动刷写的时间，也会触发memstore flush。

自动刷新的时间间隔由该属性进行配置 hbase.regionserver.optionalcacheflushinterval（默认1小时）。
当WAL文件的数量超过hbase.regionserver.max.logs，region会按照时间顺序依次进行刷写，直到WAL文件数量减小到hbase.regionserver.max.log以下（该属性名已经废弃，现无需手动设置，最大值为32）

4. 读流程

1)Client先访问zookeeper，获取hbase:meta表位于哪个Region Server。
2)访问对应的Region Server，获取hbase:meta表，根据读请求的namespace:table/rowkey，查询出目标数据位于哪个Region Server中的哪个Region中。并将该table的region信息以及meta表的位置信息缓存在客户端的meta cache，方便下次访问。
3)与目标Region Server进行通讯；
4)分别在Block Cache（读缓存），MemStore和Store File（HFile）中查询目标数据，并将查到的所有数据进行合并。此处所有数据是指同一条数据的不同版本（time stamp）或者不同的类型（Put/Delete）。
5)将从文件中查询到的数据块（Block，HFile数据存储单元，默认大小为64KB）缓存到Block Cache。
6)将合并后的最终结果返回给客户端。

5. StoreFile Compaction

由于memstore每次刷写都会生成一个新的HFile，且同一个字段的不同版本（timestamp）和不同类型（Put/Delete）有可能会分布在不同的HFile中，因此查询时需要遍历所有的HFile。为了减少HFile的个数，以及清理掉过期和删除的数据，会进行StoreFile Compaction。

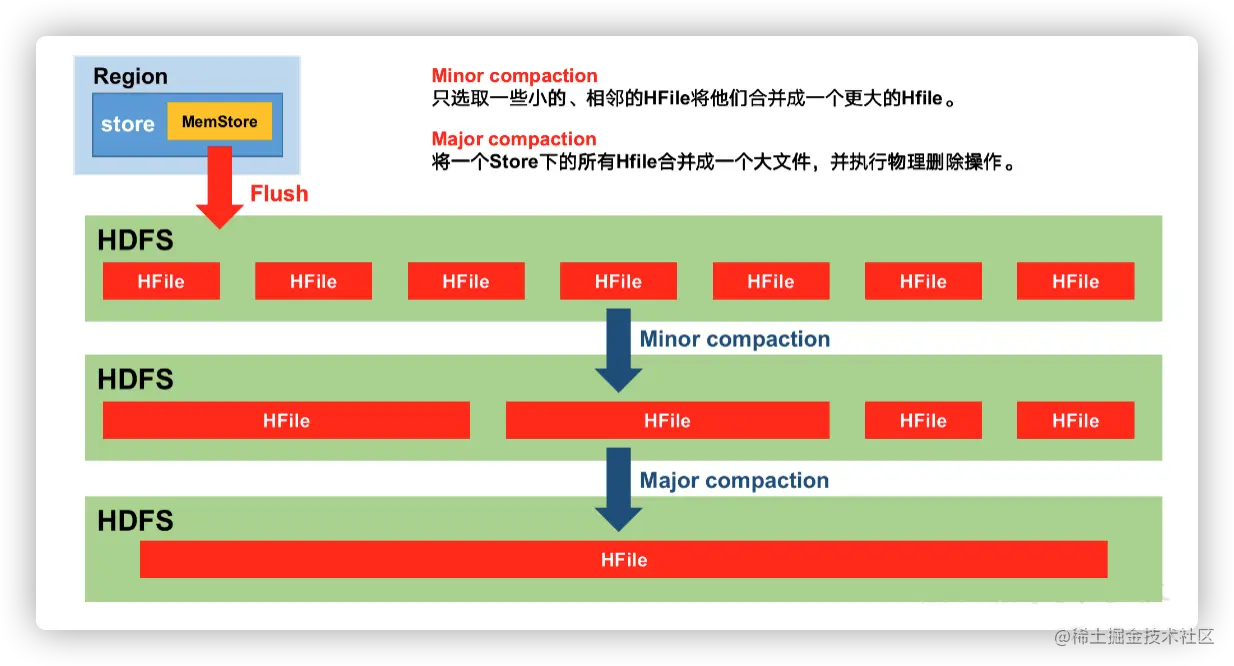

Compaction分为两种，分别是Minor Compaction和Major Compaction。 Minor Compaction会将临近的若干个较小的HFile合并成一个较大的HFile，但不会清理过期和删除的数据。 Major Compaction会将一个Store下的所有的HFile合并成一个大HFile，并且会清理掉过期和删除的数据。

Minor Compaction:合并文件，但不会删除清理数据（默认是3个小文件就会合并）
Major Compaction：会删除清理数据（耗性能，一般生产中都是手动配置触发的，系统中默认触发是7天，这种方式可以提高系统性能，因为清理了无用数据）

6. Region Split

默认情况下，每个Table起初只有一个Region，随着数据的不断写入，Region会自动进行拆分。刚拆分时，两个子Region都位于当前的Region Server，但处于负载均衡的考虑，HMaster有可能会将某个Region转移给其他的Region Server。

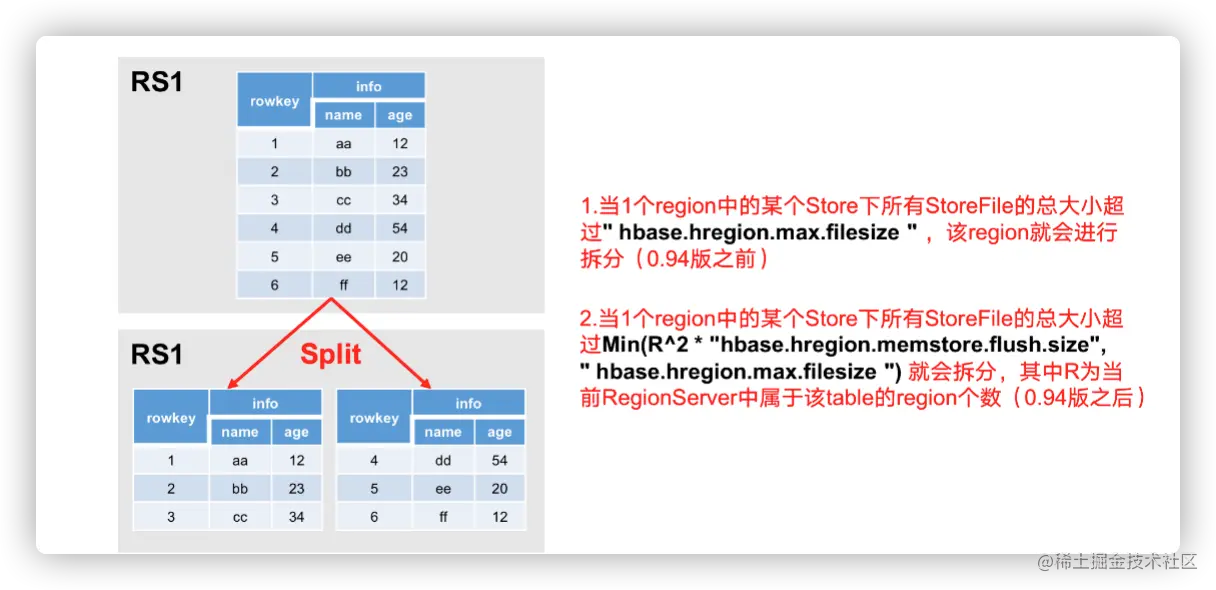

Region Split时机：

1)当1个region中的某个Store下所有StoreFile的总大小超过hbase.hregion.max.filesize，该Region就会进行拆分（0.94版本之前）。
2)当1个region中的某个Store下所有StoreFile的总大小超过Min(R^2 * "hbase.hregion.memstore.flush.size",hbase.hregion.max.filesize")，该Region就会进行拆分，其中R为当前Region Server中属于该Table的个数（0.94版本之后）。
