svg路径旋转踩坑实录

任务需求

鼠标点击，对应path出现边框，通过鼠标旋转path。(因为最后需要记录所有点的坐标，所以不能只使用transform。)

基本思路

• 找出path的旋转中心的坐标(x,y)
• 获取鼠标关于旋转中心移动的角度
• 通过tansform旋转path（未改变pathlist中的坐标）
• 鼠标松开之后记录当下的角度，然后对当前path进行矩阵变化（改变pathlist中坐标）

预备知识

• 如何计算path的旋转中心？

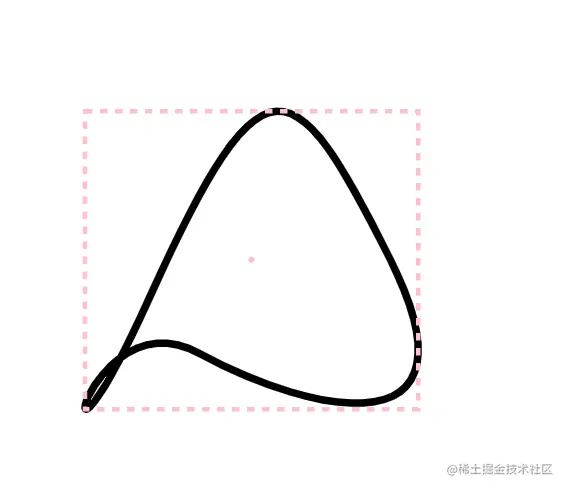

使用getBBox()可以获取元素的边界，会返回一个对象{x,y,width,height},旋转中心就是该矩阵的中心（对角线交叉的中心）

	    let svg = document.getElementsByTagName('svg')[0];//父元素
            let path1 = document.getElementById('path');//获取子元素
            let svgBox = path1.getBBox();//计算边界 会返回一个对象 x y width height
            let rect = document.createElementNS("http://www.w3.org/2000/svg", "rect");//创建一个rect
            //设置相应属性
            rect.setAttribute('x',svgBox.x);
            rect.setAttribute('y',svgBox.y);
            rect.setAttribute('width',svgBox.width);
            rect.setAttribute('height',svgBox.height);

            rect.setAttribute('style','fill:none;stroke:pink;stroke-width:3;stroke-dasharray:5');
            //增加到页面上
            svg.appendChild(rect);

            //计算旋转中心
            let x = svgBox.x + (svgBox.width >> 1);
            let y = svgBox.y + (svgBox.height >> 1);
            cirx = x;
            ciry = y;

            let point = document.createElementNS("http://www.w3.org/2000/svg","circle");
            point.setAttribute('cx',x);
            point.setAttribute('cy',y);
            point.setAttribute('r',2);
            point.setAttribute('style','fill:pink');
            svg.appendChild(point);

• 计算鼠标移动的角度？

可以获得三个点 旋转中心(cirx,ciry) 鼠标初始点(prex,prey) 鼠标当前点(nowx,nowy)

        //计算向量之间的夹角
        const getAngle = ({ x: x1, y: y1 }, { x: x2, y: y2 }) => {
            const dot = x1 * x2 + y1 * y2
            const det = x1 * y2 - y1 * x2
            const angle = Math.atan2(det, dot) / Math.PI * 180
            return (angle + 360) % 360
        }

        let angle = getAngle({
             x: prex - cirx,
             y: prey - ciry,
        }, {
             x: nowx - cirx,
             y: nowy - ciry,
        });

• 获取transform变化后的坐标

方法1：
                //获取变换矩阵，并且把原路径的每个点都变化了
                let ctm  =  path1.getScreenCTM();
                var rootCTM = svg.getScreenCTM();
                var pt1 = svg.createSVGPoint();
                pt1.x = 100;
                pt1.y = 100;
                //pt1是旧的 pt2是新的
                let pt2 = pt1.matrixTransform(rootCTM.inverse().multiply(ctm));



方法2：
		let  l = ((angle * Math.PI) / 180);
        	let  cosv =  Math.cos(l);
	   	let  sinv =  Math.sin(l);
        	let pt3 = {x:-1,y:-1};
		pt3.x = ((pt1.x - cirx) * cosv - (pt1.y - ciry) * sinv + cirx);
		pt3.y =  ((pt1.x - cirx) * sinv + (pt1.y - ciry) * cosv + ciry);
        	console.log("手动计算"+pt3.x+" "+pt3.y);

一些小的坑点

通过getBBox()获取的边界并不会随着path的旋转而旋转，所以需要在border和path上同时加上rotate,在鼠标松开的时候，计算path的真实坐标，然后把rotate置为0,如果这个时候还沿用之前getBBox获得边界那么，边界就会恢复成原来没有旋转的样子（因为rotate为0）。

所以不使用rect来表示边界，而是使用子一个自定义d的path来描绘边界，在鼠标松开时同时计算边界旋转后的新坐标，这样就可以保持在点击下一个path之前，边框也保持正常。

现在的版本还有些Bug,就是当path的strokeWidth变化时，边框不会变化，所以可能会有部分path在边框之外。这个问题等之后想好方法之后在解决吧。。。。
