前言

RocketMQ是一种消息队列中间件，包括服务端程序（Server）和客户端程序（Client）。Server包括充当注册中心角色的NameServer、存储与分发消息的核心组件Broker。Client包括我们使用过程中经常接触到的发送消息客户端Producer、订阅消息进行消费的客户端Consumer。

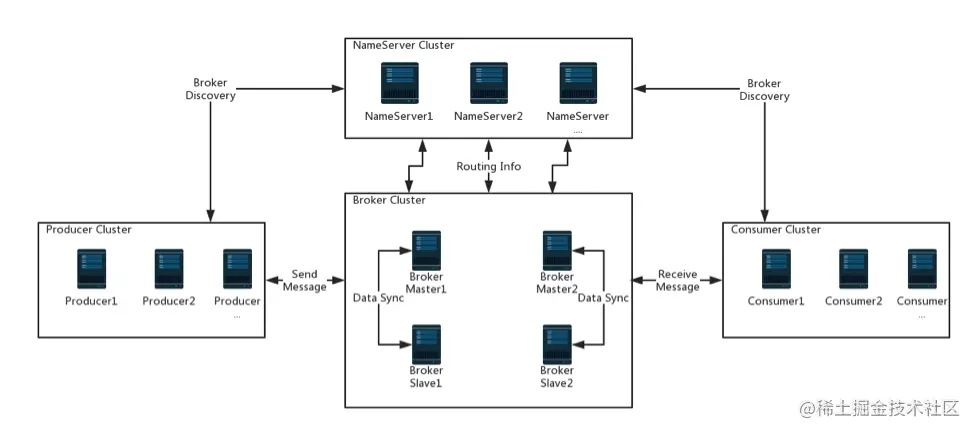

作为分布式中间件，需要保证高可用，一般各组件需要集群部署，这是来自Apache RocketMQ官网的一张关系图。下面就根据这张图详细讲讲各组件的作用和它们之间的关系。

NameServer集群

NameServer作为Borker集群的注册中心，被设计的非常轻量级，集群部署保证高可用，各节点之间彼此独立，没有主从概念。所有数据内存存储，不进行数据的持久化。

NameServer作为注册中心存储的东西：

  1. Map<String /*cluster name*/, Set<String> /*broker names*/>，Broker集群对应的BrokerName集合，可以看出一个NameServer集群可以实现多个Broker集群的存储。
  2. Map<String /*broker name*/, BrokerData /*brokers data*/>，BrokerData为Broker Master-Slave集群信息（所属cluster，机器地址等）
  3. Map<String /*Broker Addr*/, BrokerLiveInfo /*心跳信息*/>
  4. Map<String /*topic name*/, List<QueueData> /*message queues data*/>，QueueData中存储着BrokerName，读写队列个数，同步标记
  5. Map<String /*Broker Name*/, List<String> /*FilterServer*/，用于消息的过滤，不详细介绍

从前面的图中可以看出所有Broker与NameServer之间保持连接，交互路由信息，也就是维护上面所说的NameServer所存储的东西。

我们平时申请阿里云RocketMQ实例时，所拿到的NameServer地址就是NameServer集群的地址，拿到后我们所负责的Client（包括Producer和Consumer）便从NameServer进行Topic、Broker等信息的发现，以连接Broker进行消息的发送和接收。

以NameServer为核心看RocketMQ工作的大概过程：

  1. RocketMQ的Server集群启动时，首先启动NameServer
  2. 然后启动Broker，Broker向NameServer进行注册，维护了上面说的前三项数据。
  3. 在发消息或消费消息前我们需要创建Topic（可以通过参数控制在那些Broker上分别创建多少队列），Topic创建完成后，NameServer所存储的第四项数据也就维护成功。
  4. 启动Producer，生产消息并确定Topic和Tag，Producer从NameServer的第四项数据（Topic的队列信息）确定要和那些Broker建立连接，将消息生产到对应的Broker的对应Queue上
  5. 启动Consumer，确定需要消费消息的Topic和Tag，Consumer从NameServer的第四项数据（Topic的队列信息）确定要和那些Broker建立连接，消费对应Queue上的消息

Broker集群

Broker集群是RocketMQ的核心组件，主要有以下作用：

  1. Broker负责存储消息，并将消息根据Topic和QueueId信息分发到对应的队列ConsumeQueue上
  2. 存储Topic、SubscriptionGroup、ConsumeOffset等核心数据；

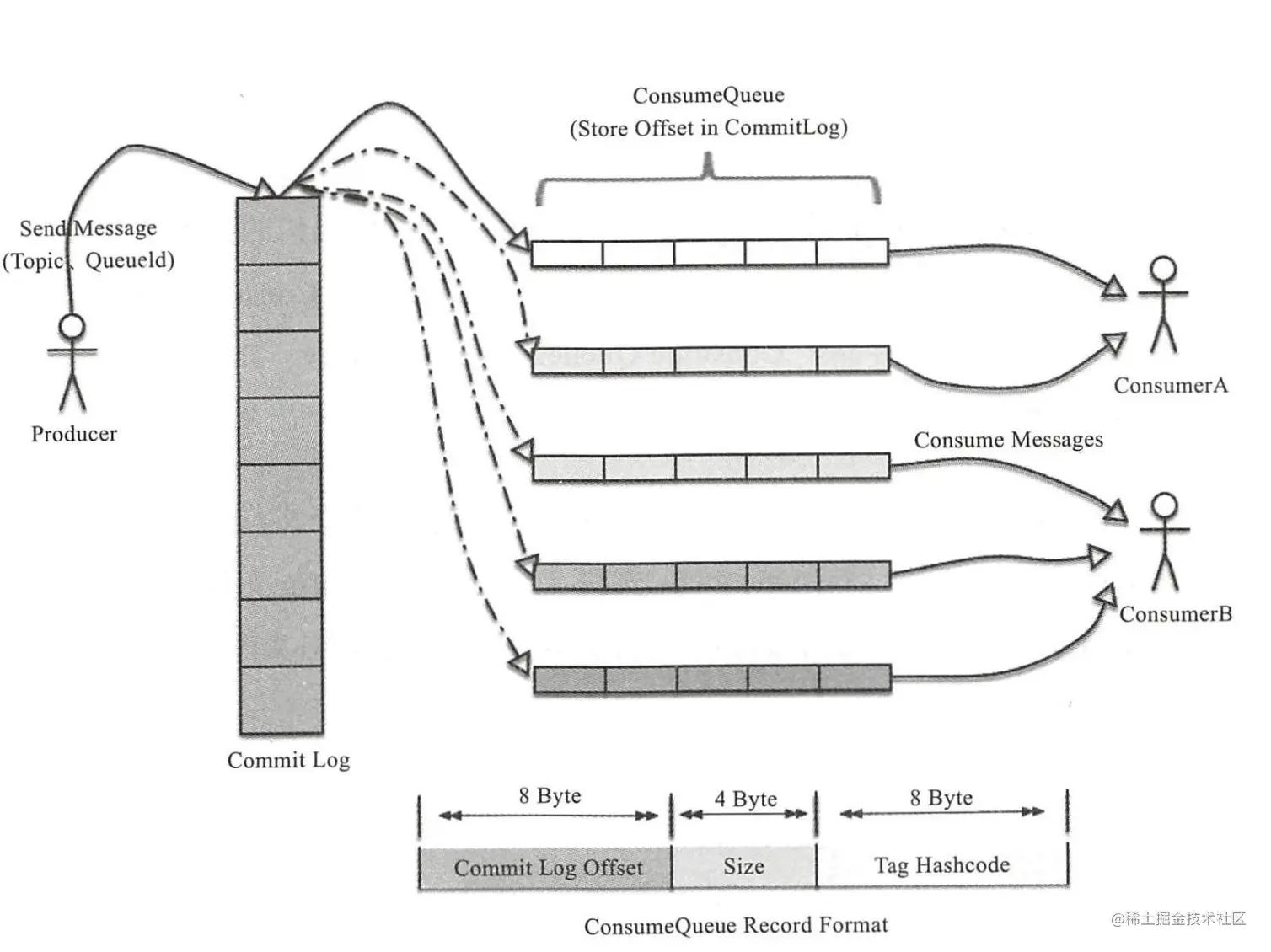

首先，从这张图可以看出Broker接受Producer生产消息到分发队列给Consumer进行消费的过程：

首先，最左侧，生产消息的第一步，CommitLog：存储着所有的实际消息体，文件形式，对于所有的Topic、Queue的消息均存储在一起，保证了生产消息时Broker使用顺序写的方式持久化，保证效率，可以存储为多个文件，默认每个文件大小1G。

向右，ConsumeQueue，也就是消费队列，从图中可以看出，Broker首先在CommitLog中存储消息，然后将消息通过具体的Topic和QueueId把其Offset和Size分发到ConsumeQueue再存储，ConsumeQueue相当于消费消息的一个索引（体积小，提高读的效率），Consumer便可以与ConsumeQueue打交道。一个Topic可以存在多个ConsumeQueue（可以在不同的Broker上，每个ConsumeQueue只能被一个Consumer消费），可以提高消息消费的效率并保证高可用；Broker存储每个Topic的每个ConsumeQueue的详细信息为文件，存储了对应消息在commitLog文件的Offset，可以定位到实际消息。

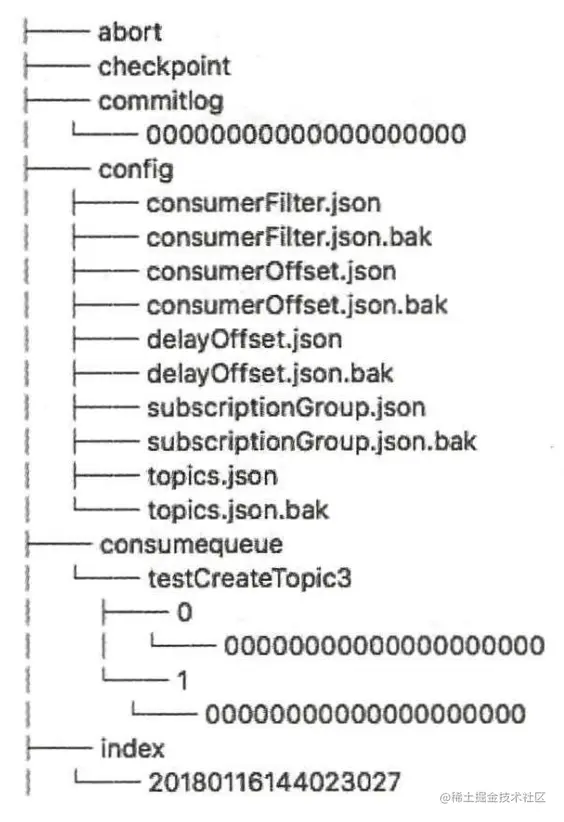

在部署了RocketMQ的机器上可以看到Broker中存储的文件：（目录一般在～/store/）

commitLog目录和consumequeue目录分别存储着上面介绍的CommitLog和ConsumeQueue。

可以看出Broker还存储着一些重要的文件，在config目录：

  1. topics.json存储了该Broker的所有Topic信息，包括名称、队列个数等。
  2. subscriptionGroup.json存储了所有Group的信息，消费者启动需要指定Group（消费组），同一个Group的多个Consumer会对消费的消息进行负载均衡，也就是不会重复消费。
  3. consumerOffset.json存储了每个Topic对应每个Group的每个ConsumeQueue当前消费完成的Offset；关系到消息如何保证不丢失、减少重复，详细的工作原理放到下一篇。

文章后面附录给出了这三个文件的样例，可以进行参考。

Client集群

我们日常使用RocketMQ时直接打交道的角色RocketMQ中的Producer集群和Consumer集群，也就是Client。

Producer集群用于向RocketMQ生产消息，可以选择生产到的topic、tag和其他一些信息（如ConsumeQueue）。所谓顺序消息，便是通过在生产消息时将想要顺序消费的消息都生产到同一个ConsumeQueue，因为一个ConsumeQueue只能被一个Consumer消费，只要在Consumer端使用一个线程消费，便可以保证这一批消息按照生产的顺序进行消费。

Consumer集群用于消费Producer生产的消息，需要指定Group，可以订阅特定topic、tag。RocketMQ支持消息进行集群消费和广播消费，广播消费指的是同一个Group下的所有Consumer均可以同样收到所有订阅的消息；而集群消费指的是同一个Group下的所有Consumer对所订阅的消息进行负载均衡的消费，正常情况下不会收到相同的消息。我们常用的消费方式是集群消费。

在使用Group时，需要注意，同一个Group的不同Consumer必须订阅完全相同的Topic和Tag，不然，便会出现订阅不一致的情况，出现消息消费延迟、丢失等问题。原因可以简单分析下：因为一个ConsumeQueue只能被一个Consumer消费，那如果不同的Consumer订阅不同的tag，那一定会出现有的Consumer订阅的tag的消息被生产到另一个Consumer所消费的ConsumeQueue上，如果后一个Consumer没有订阅这个tag，那么这条消息便丢失了。

关于高可用

前面提到，RocketMQ作为一种分布式消息中间件，需要集群部署来保证高可用，下面就来简单分析下RocketMQ的Server端如何保证高可用。

首先，NameServer，前面提到NameServer集群部署，节点之间不分主从，彼此独立，无数据同步。首先，Broker的每台机器与NameServer集群的每台机器保持长连接，并定时向Broker发送心跳，NameServer会定时扫描将不健康的Broker清除掉。如果一台NameServer宕机，其他NameServer上仍存在对应的Broker信息。然后关于Client端，Producer、Consumer的每台机器与NameServer集群的其中一台机器保持长连接，定时拉取最新的Broker、Topic、Queue信息，如果一台NameServer宕机，Client将会连接其他的NameServer。也就是说，了NameServer无论针对Server端的Broker、Client端的Producer和Consumer，均保证了高可用。

再说RocketMQ的核心组件Broker，从文章开头RocketMQ官网的图可以看出，RocketMQ一般采用多主多从集群部署。主从之间进行数据同步，Master接受生产的消息，Master、Slave均可以提供消息的拉取进行消费。多个Master其实拥有不同的Broker-Name（可以联想NameServer存储的几个Map），不同的Master上可以存储相同Topic的消息和队列，进行数据的分片。如果一台Master宕机，只要对应Topic在多台Master上都有对应Queue，那么Producer可以继续向活着的Master生产消息；而宕机的Master上已经生产还没消费的消息，只要同步到了其Slave，其Slave仍然可以向Consumer提供消息的拉取消费能力。也就保证了Broker无论对Producer还是Consumer的高可用。

关于高可靠，下一篇讲如何保证消息不丢失时再进行统一的讲述。

附录

文件样例

Broker机器上config目录下的三个重要的文件

topics.json

{
	"dataVersion":{
		"counter":4,
		"timestamp":1613835664763
	},
	"topicConfigTable":{
		// 省略了许多默认就存在的topic
        // 我创建的topic
		"TopicTest":{
			"order":false,
			"perm":6,
			"readQueueNums":8,
			"topicFilterType":"SINGLE_TAG",
			"topicName":"TopicTest",
			"topicSysFlag":0,
			"writeQueueNums":8
		},
        // 每个消费组group对应一个重试队列，消费失败的消息通过这里重试
		"%RETRY%please_rename_unique_group_name_4":{
			"order":false,
			"perm":6,
			"readQueueNums":1,
			"topicFilterType":"SINGLE_TAG",
			"topicName":"%RETRY%please_rename_unique_group_name_4",
			"topicSysFlag":0,
			"writeQueueNums":1
		}
	}
}

subscriptionGroup.json

{
	"dataVersion":{
		"counter":2,
		"timestamp":1613835664758
	},
	"subscriptionGroupTable":{
		// 省略了许多默认就存在的Group
		"please_rename_unique_group_name_4":{
			"brokerId":0,
			"consumeBroadcastEnable":true,
			"consumeEnable":true,
			"consumeFromMinEnable":true,
			"groupName":"please_rename_unique_group_name_4",
			"notifyConsumerIdsChangedEnable":true,
			"retryMaxTimes":16,
			"retryQueueNums":1,
			"whichBrokerWhenConsumeSlowly":1
		}
	}
}

consumerOffset.json

{
	"offsetTable":{
        // topic结合消费组为key，value是一个map，key为queueid，value为offset，这里我发了4000条消息，8个队列，各500条，均已消费完成
		"TopicTest@please_rename_unique_group_name_4":{0:500,1:500,2:500,3:500,4:500,5:500,6:500,7:500
		},
        // 某个group的重试队列消费情况
		"%RETRY%please_rename_unique_group_name_4@please_rename_unique_group_name_4":{0:0
		}
	}
}

参考

Apache RocketMQ官网 Architecture: rocketmq.apache.org/docs/rmq-ar…

《RocketMQ实战原理与解析》杨开元
