vue3核心组件更新diff算法(简易)前言数据发生变化时组件更新新老虚拟节点进行比对最长递增子序列主要通过patch(

前言

数据发生变化时组件更新
新老虚拟节点进行比对
最长递增子序列
主要通过patch(老虚拟节点, 新虚拟节点, 父元素, 参照物)方法比对
有以下几种情况
1. 类型不同直接替换
2. 比对属性
3. 老的是数组新的是文本(孩子)
4. 都是文本
5. null 特殊情况删除掉老的
6. 老的是文本现在是数组(孩子)
7. 新的是数组老的也是数组(孩子重点讲diff算法)
新的是数组老的也是数组有以下几种情况
1. diff children 1 从头开始比不同的就停止
2. diff children 2 从尾开始比不同的就停止
3. diff children 3 老的少新的多(有一方比对完成)
4. diff children 4 老的多新的少(有一方比对完成)
5. diff children 5 乱序比较

示例

<script src="../node_modules/@vue/runtime-dom/dist/runtime-dom.global.js"></script>
<div id="app"></div>
<script>
const { createApp, h, reactive, ref } = VueRuntimeDOM

let App = {
  setup(props, context) {
    let flag = ref(true)
    setTimeout(() => { flag.value = false }, 2000)

    return () => {
      // 1.type 不同直接替换
      // return flag.value ?
      //   h('div', { style: { color: '#000' } }, 'Bob') :
      //   h('p', { style: { color: 'blue' } }, 'Tom')

      // 2.比对属性
      // return flag.value ?
      //   h('div', { style: { color: '#000' } }, 'Bob') :
      //   h('div', { style: { color: 'blue' } }, 'Tom')

      // 3.老的是数组 新的是文本
      // 4.都是文本
      // 5.null 特殊情况 删除掉老的
      // 6.老的是文本 现在是数组
      // return flag.value ? h('div', null, [h('span', null, 'Bob')]) : h('div', null, 'Tom')
      // return flag.value ? h('div', null, 'Bob') : h('div', null, 'Tom')
      // return flag.value ? h('div', null, [h('span', null, 'Bob')]) : h('div', null)
      // return flag.value ? h('div', null, 'Bob') : h('div', null)


      // diff children 1 从头开始比 不同的就停止
      // diff children 2 从尾开始比 不同的就停止
      // diff children 3 老的少 新的多(有一方比对完成)
      // diff children 4 老的多 新的少(有一方比对完成)
      // diff children 5 乱序比较
      return flag.value ?
        h('div', { style: { color: '#000' } }, [
            h('li', { key: 'a' }, 'a'),
            h('li', { key: 'b' }, 'b'),
            h('li', { key: 'c' }, 'c'),
            h('li', { key: 'd', style: {color: 'green'}}, 'd'),
            h('li', { key: 'e' }, 'e'),
            // h('li', { key: 'q' }, 'q'),
            h('li', { key: 'f' }, 'f'),
            h('li', { key: 'g' }, 'g'),
        ]) :
        h('div', { style: { color: 'blue' } }, [
            h('li', { key: 'a' }, 'a'),
            h('li', { key: 'b' }, 'b'),
            h('li', { key: 'e' }, 'e'),
            h('li', { key: 'c' }, 'c'),
            h('li', { key: 'd', style: {color: 'red'}}, 'd'),
            h('li', { key: 'h' }, 'h'),
            h('li', { key: 'f' }, 'f'),
            h('li', { key: 'g' }, 'g'),
        ])
    }
  },
}

let app = createApp(App, { name: 'zf', age: 12 })
app.mount('#app')
</script>

组件更新

/**
   * @desc 创建组件的effect函数 执行render函数
   */
  const setupRenderEffect = (instance, container) => {
    instance.update = effect(function componentEffect() {
      if (!instance.isMounted) {
        let proxyToUse = instance.proxy
        let subTree = instance.subTree = instance.render.call(proxyToUse, proxyToUse)

        // 用render函数的返回值 继续渲染
        patch(null, subTree, container)
        instance.isMounted = true
      } else {
        // 看这里
        // 获取老组件的subTree(组件render方法返回的vnode) 在调用一次render函数 获取新的subTree
        // 最后patch比对
        const prevTree = instance.subTree
        let proxyToUse = instance.proxy
        const nextTree = instance.render.call(proxyToUse, proxyToUse)

        instance.subTree = nextTree
        patch(prevTree, nextTree, container)
      }
    }, {
      scheduler: queueJob
    })

  }

新老元素不一样

/**
   * @param n1          oldVNode
   * @param n2          newVNode
   * @param container   Dom
   * @param anchor      参照物节点
   */
  /**
   * @desc 比较两个虚拟节点 是否一致
   */
  const isSameVNodeType = (n1, n2) => {
    return n1.type === n2.type && n1.key === n2.key
  }

  /**
   * @desc 销毁元素, 组件
   */
  const unmount = (n1) => {
    // 源码中如果是组件(这里就展示)
    // 调用的组件的生命周期 调用组件的销毁方法等
    hostRemove(n1.el)
  }

  const patch = (n1, n2, container, anchor = null) => {
    const { shapeFlag, type } = n2

    // 看这里
    // 1.不同直接替换 将新的虚拟节点渲染成真实DOM
    if (n1 && !isSameVNodeType(n1, n2)) {
      anchor = hostNextSibling(n1.el)
      // 直接移除老节点
      unmount(n1)
      n1 = null
    }

    switch (type) {
      case Text:
        processText(n1, n2, container)
        break;

      default:
        if (shapeFlag & ShapeFlags.ELEMENT) {
          // 渲染成真实DOM 挂载页面
          processElement(n1, n2, container, anchor)
        } else if (shapeFlag & ShapeFlags.STATEFUL_COMPONENT) {
          processComponent(n1, n2, container)
        }

        break;
    }
  }

元素一样

如果前后虚拟节点一样将老的dom元素复用
然后比对属性和孩子(子节点)

/**
 * @desc 比对元素节点
 */
const patchElement = (n1, n2, container) => {
  // 相同节点
  let el = (n2.el = n1.el)

  // 2.比对属性
  const oldProps = n1.props || {}
  const newProps = n2.props || {}
  patchProps(oldProps, newProps, el)

  // 比对孩子
  patchChildren(n1, n2, el)
}

比对属性

/**
 * @desc 比对属性
 */
const patchProps = (oldProps, newProps, el) => {
  if (oldProps !== newProps) {
    for (let key in newProps) {
      const prev = oldProps[key]
      const next = newProps[key]
      if (prev !== next) {
        hostPatchProp(el, key, prev, next)
      }
    }
    for (const key in oldProps) {
      if (!(key in newProps)) {
        hostPatchProp(el, key, oldProps[key], null)
      }
    }
  }
}

比对孩子(子节点)

/**
   * @desc 比对孩子
   */
  const patchChildren = (n1, n2, el) => {
    const c1 = n1.children
    const c2 = n2.children

    const prevShapeFlag = n1.shapeFlag
    const shapeFlag = n2.shapeFlag

    // c2如果是文本
    if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
      // 3.老的是数组 新的是文本 销毁老的
      if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        unmountChildren(c1)
      }

      // 4.都是文本
      if (c1 !== c2) {
        hostSetElementText(el, c2)
      }

    } else {
      // c2否则是null 或者 数组
      if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
          // 都是数组
          // 核心diff
          patchKeyedChildren(c1, c2, el)
        } else {
          // 5.null 特殊情况 删除掉老的
          unmountChildren(c1)
        }

      } else {
        // 6.老的是文本 现在是数组
        if (prevShapeFlag & ShapeFlags.TEXT_CHILDREN) {
          hostSetElementText(el, '');
        }

        if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
          mountChildren(c2, el);
        }

      }

    }


  }

比对孩子(子节点) 核心diff算法

孩子都是数组进行比对
vue3采用从头开始比较,两个尾指针
vue2采用的是双指针算法

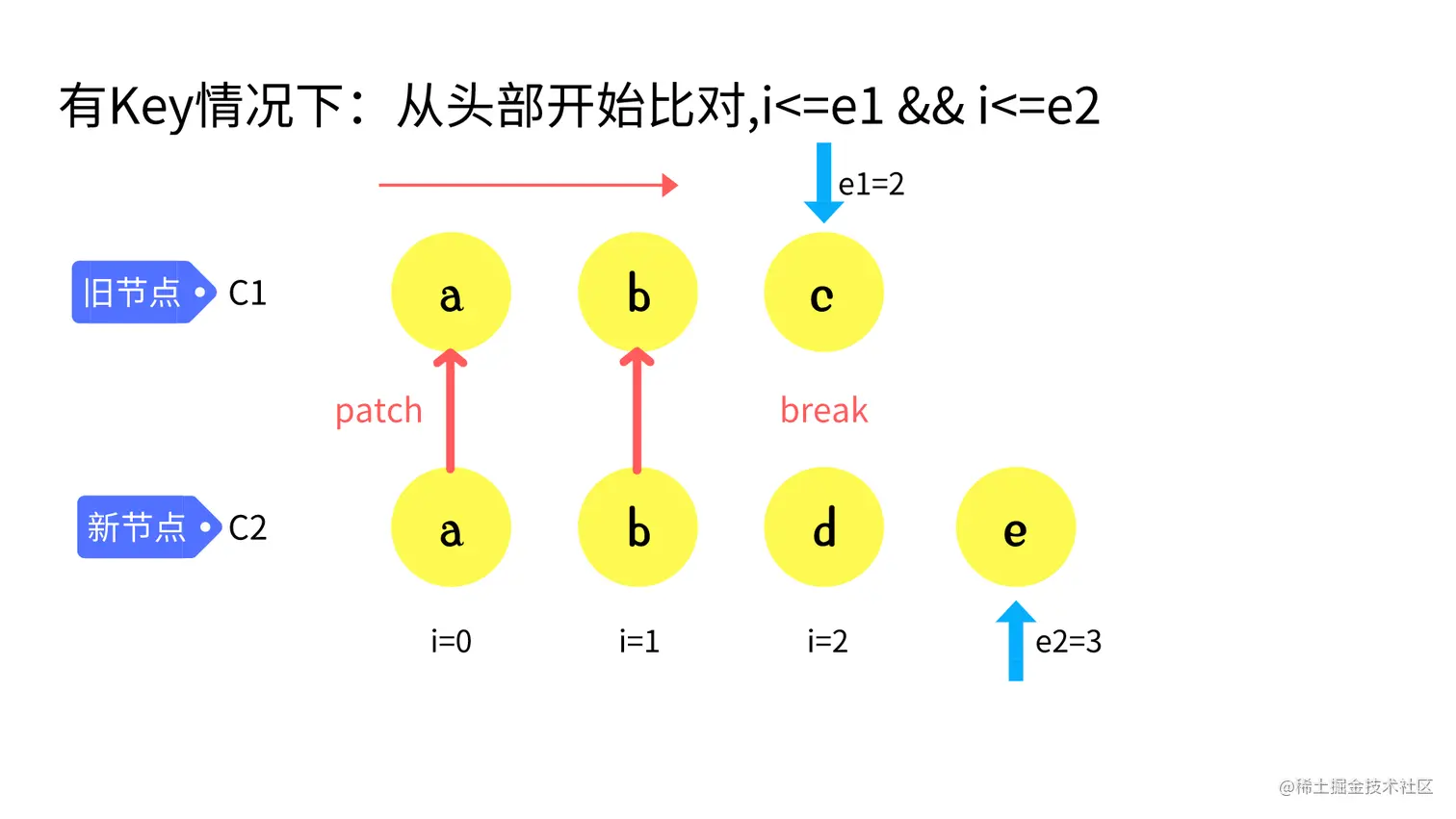

从头开始(sync form start)

/**
 * @desc 核心diff 比对孩子
 * @param c1 老的孩子
 * @param c2 新的孩子
 * @param el 父元素
 */
const patchKeyedChildren = (c1, c2, el) => {
  // Vue3都是默认从头开始比对
  let i = 0
  let e1 = c1.length - 1
  let e2 = c2.length - 1

  // diff children 1 从头开始比 不同的就停止
  while (i <= e1 && i <= e2) {
    const n1 = c1[i]
    const n2 = c2[i]
    if (isSameVNodeType(n1, n2)) {
      patch(n1, n2, el)
    } else {
      break;
    }

    i++;
  }

  // ...
}

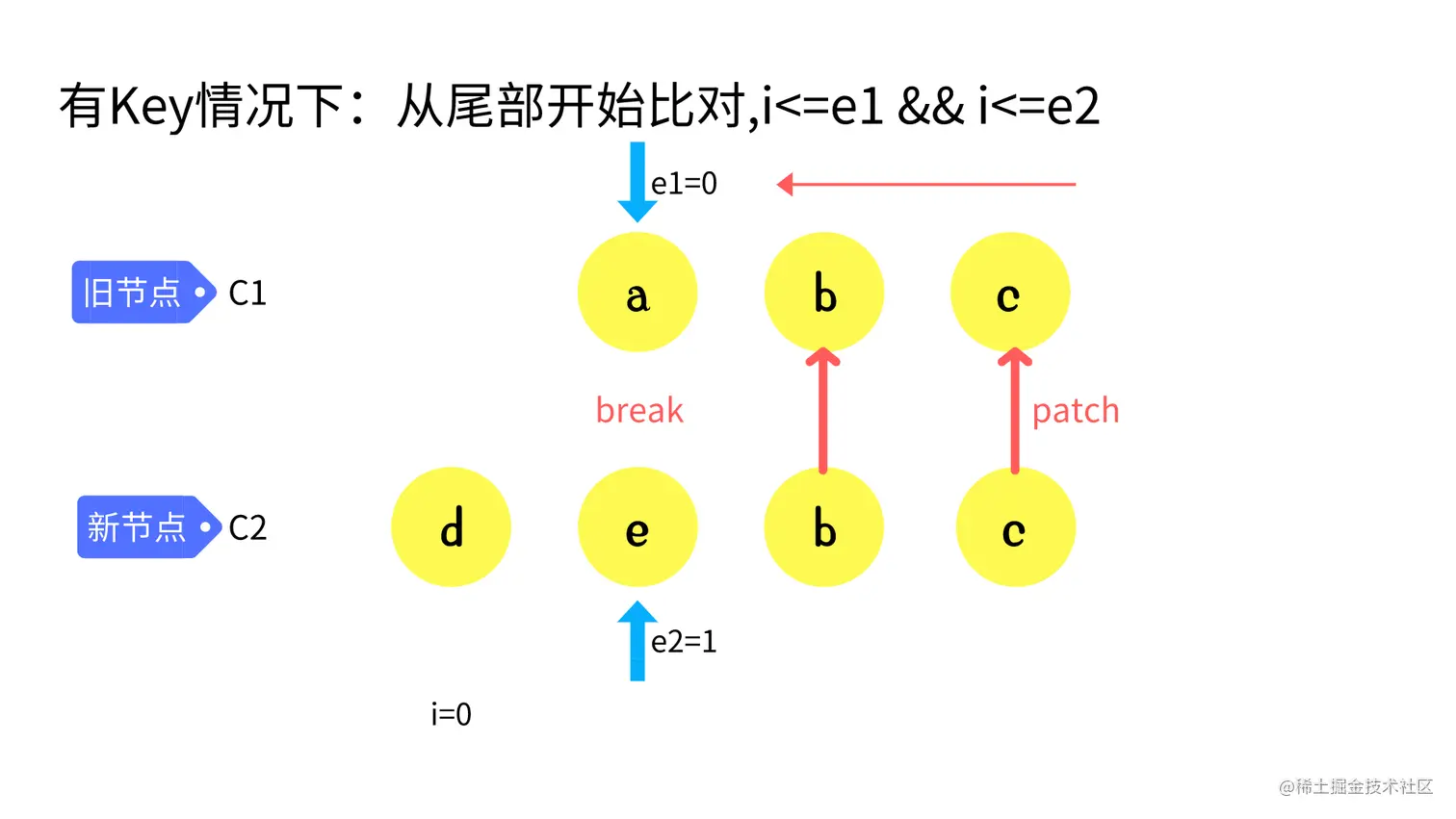

从尾开始(sync from end)

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  // diff children 2 从尾开始比 不同的就停止
  while (i <= e1 && i <= e2) {
    const n1 = c1[e1]
    const n2 = c2[e2]
    if (isSameVNodeType(n1, n2)) {
        patch(n1, n2, el)
    } else {
        break;
    }
    e1--;
    e2--;
  }

  // ...

}

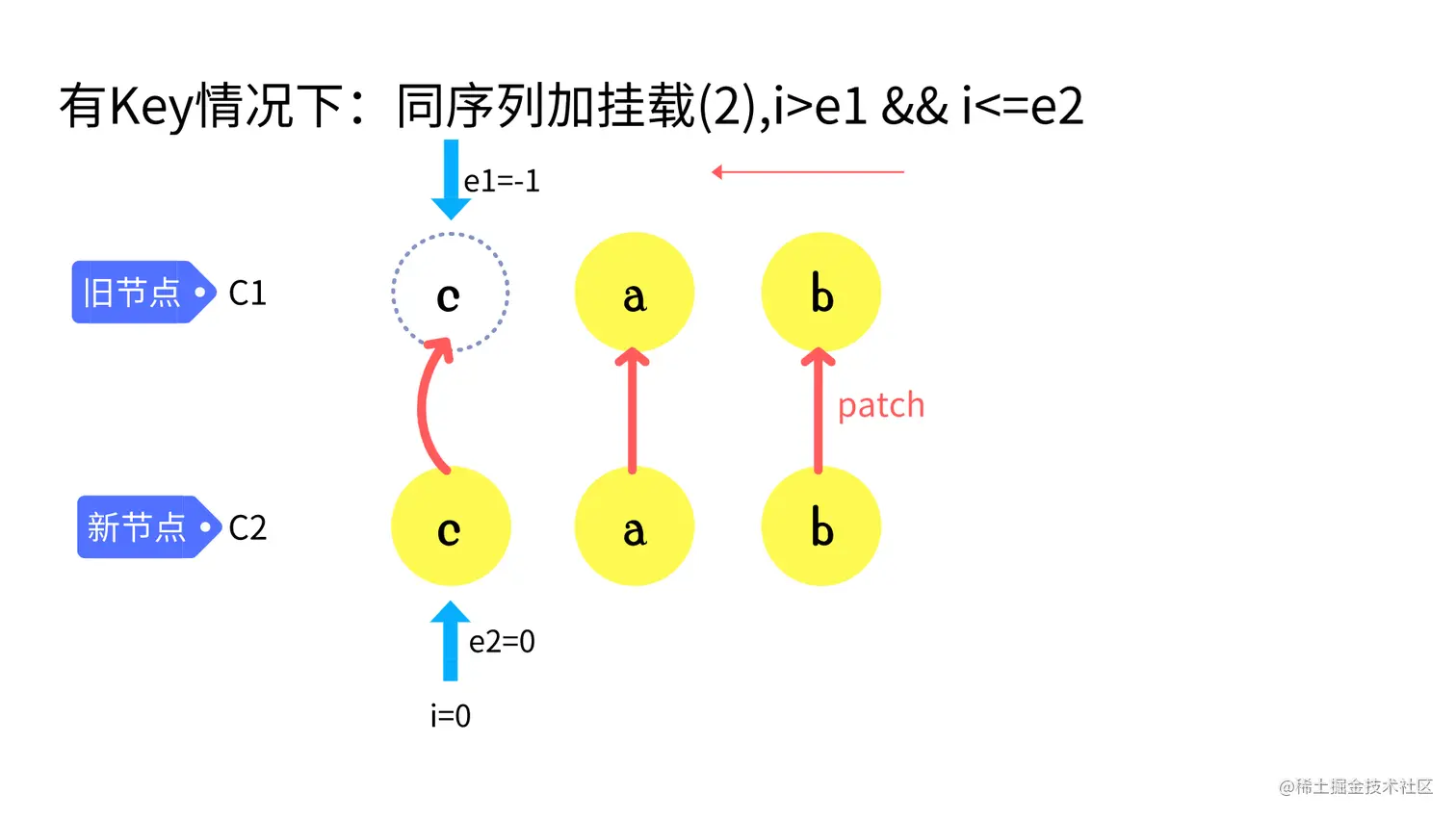

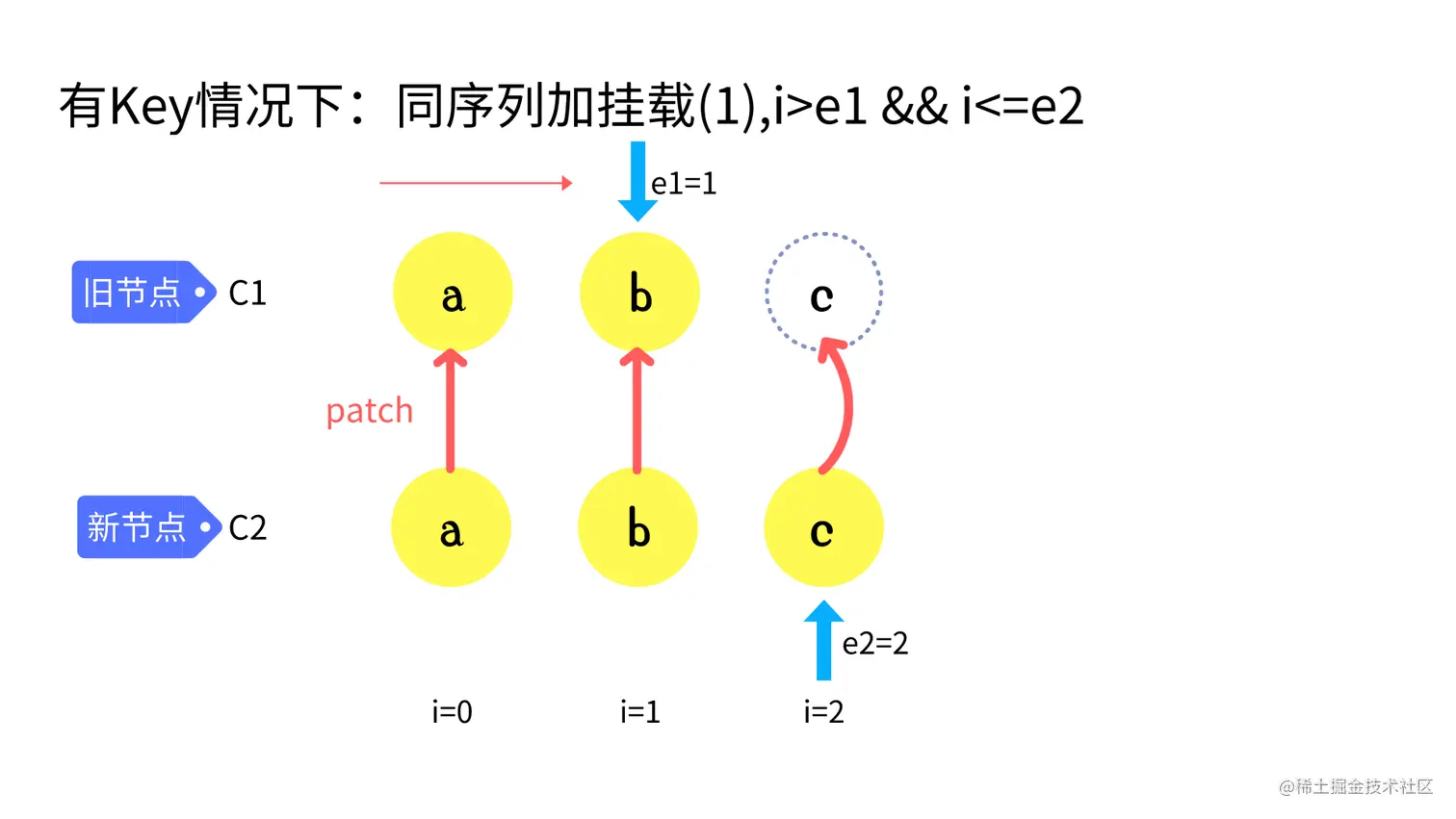

老的少新的多(common sequence + mount)

前提是有一方已经结束
可能是在后面添加也可能是在前面添加
判断有没有下一个节点加在下一个节点前面
没有就是appendchild往后添加

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  if (i > e1) {
    // diff children 3 老的少 新的多(有一方比对完成)
    // 两种情况从前往后比时 和 从后往前比时(同一个逻辑)
    if (i <= e2) {
      // 想知道是向前插入 还是向后插入
      const nextPos = e2 + 1
      const anchor = nextPos < c2.length ? c2[nextPos].el : null
      while (i <= e2) {
        patch(null, c2[i], el, anchor)
        i++;
      }
    }
  }

  // ...
}

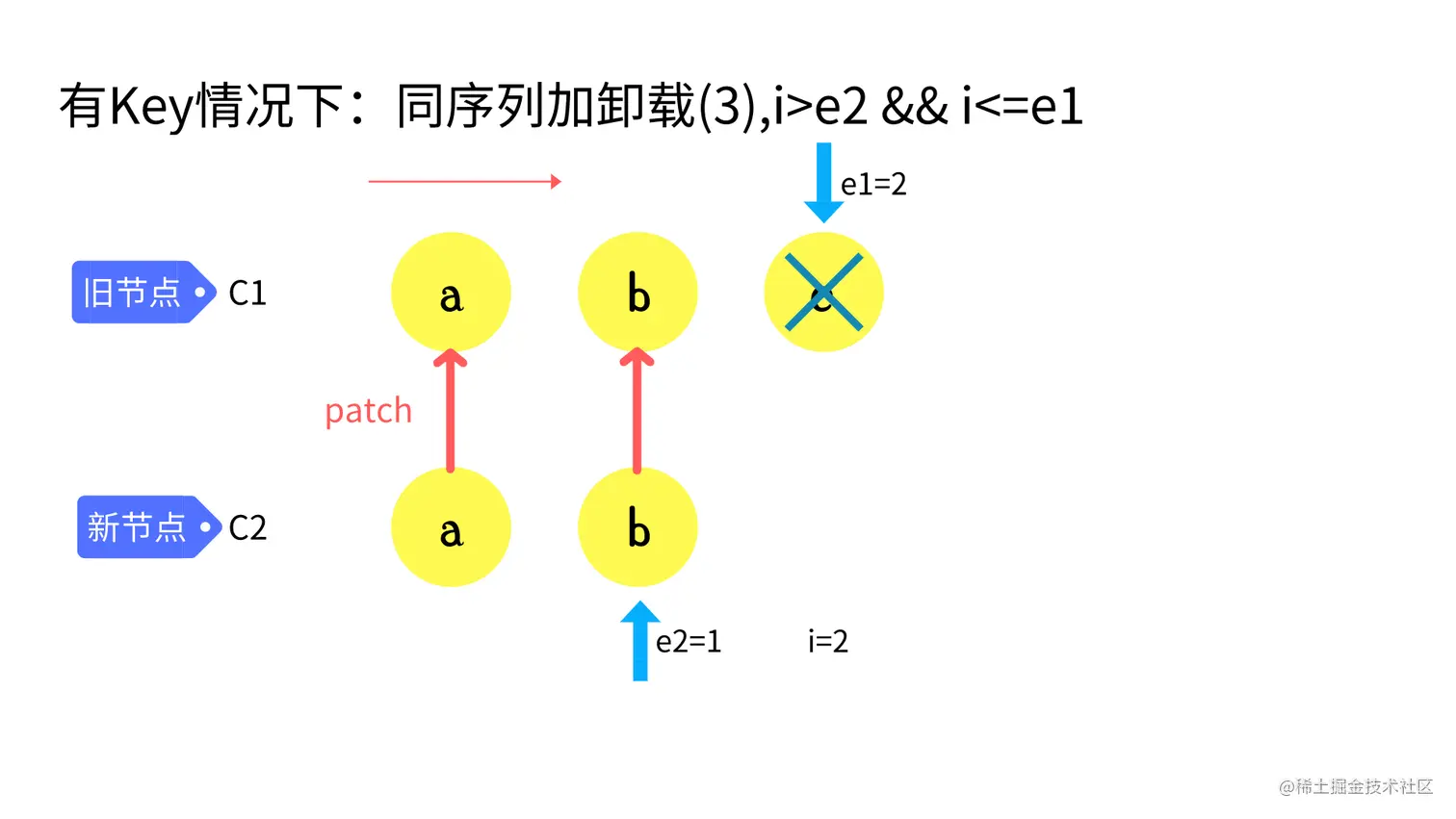

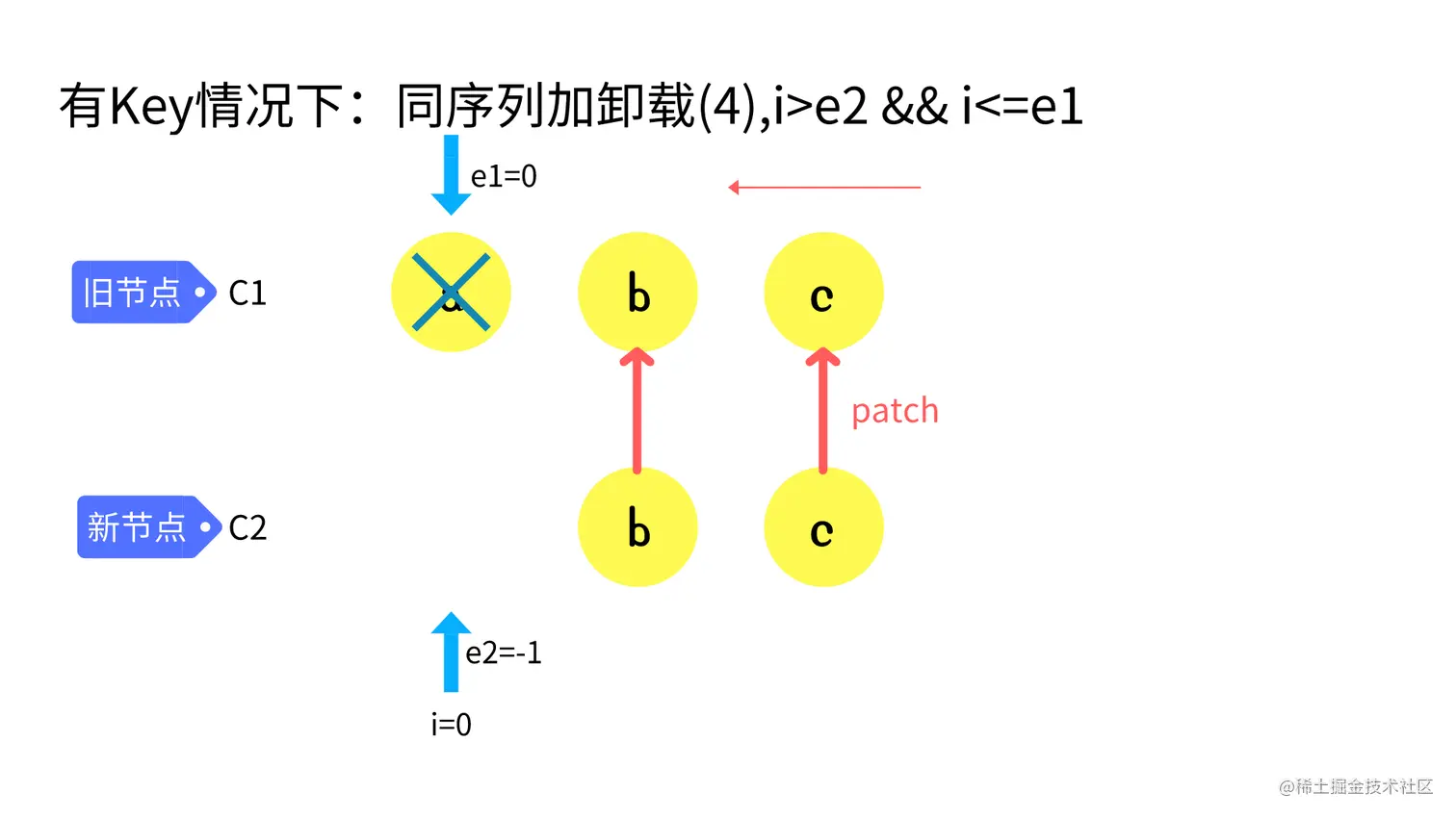

老的多新的少(common sequence + unmount)

前提是有一方已经结束
直接删除老的节点

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  if (i > e1) {
  } else if (i > e2) {

   // diff children 4 老的多 新的少(有一方比对完成)
    while (i <= e1) {
      unmount(c1[i])
      i++;
    }

  } else {}

  // ...
}

乱序比较(unknown sequence)

步骤一

创建新的虚拟dom{key => index} 映射表
在新的里面去寻找老的key
没有直接删除
如果在新的里面找到进行比对
问题:
位置没有移动, 只是把当前已有的进行了比对

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  if (i > e1) {
  } else if (i > e2) {
  } else {
    // diff children 5 乱序比较
    // 用新的元素做成一个映射表去老的里找
    // 一样的就复用 不一样的要不插入 要不删除
    let s1 = i
    let s2 = i

    // 用的是新的做的映射表
    const keyToNewIndexMap = new Map()

    // 结果如: { e=>2, c=>3, d=>4, h=>5 }
    for (let i = s2; i <= e2; i++) {
      const childVNode = c2[i]
      keyToNewIndexMap.set(childVNode.key, i)
    }

    for (let i = s1; i<=e1 ; i++) {
      const oldVnode = c1[i]
      let newIndex = keyToNewIndexMap.get(oldVnode.key)
      if(newIndex === undefined) {
        // 新的没有 删除老的
        unmount(oldVnode)
      } else {
        // 在老的中找到 做了新老虚拟比较 但是位置没有移动
        patch(oldVnode, c2[newIndex], el)
      }
    }


  }

  // ...
}

步骤二

插入老的不存在的节点
首先创建一个新的索引对应老的位置的索引数组
从后往前插入方法将节点一一插入
问题:
有些节点的位置是没必要移动的如图 c,d
我们只要移动e就好(最长递增长子序列)

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  if (i > e1) {
  } else if (i > e2) {
  } else {
      let s1 = i
      let s2 = i

      const keyToNewIndexMap = new Map()

      for (let i = s2; i <= e2; i++) {
        const childVNode = c2[i]
        keyToNewIndexMap.set(childVNode.key, i)
      }

      // 看这里
      // 剩下的没做比较有几个
      const toBePatched = e2 - s2 + 1
      // 将剩下的封装成一个数组, 并每个都赋值为0
      // 以比较就将老的对应的虚拟节点 索引 赋值给当前数组的
      // 没有比较的就是0
      // 以上面的图片为例 最终结果是 [5,3,4,0]
      const newIndexToOldIndexMap = new Array(toBePatched).fill(0)

      for (let i = s1; i<=e1 ; i++) {
        const oldVnode = c1[i]
        let newIndex = keyToNewIndexMap.get(oldVnode.key)
        if(newIndex === undefined) {
          // 新的没有 删除老的
          unmount(oldVnode)
        } else {
          // i+1防止是0 明明比较了 还是0
          newIndexToOldIndexMap[newIndex - s2] = i + 1
          // 在老的中找到 做了新老虚拟比较 但是位置没有移动
          patch(oldVnode, c2[newIndex], el)
        }
      }


      // 处理虚拟节点的位置 从后往前依次插入节点
      for (let i = toBePatched - 1; i >= 0; i--) {
        // 找到当前最后一个 和 当前节点
        let currentIndex = i + s2
        let child = c2[currentIndex]

        // 插入的参照物
        let anchor = currentIndex + 1 < c2.length ? c2[currentIndex+1].el  : null

        // 如果是0 说明没有被patch过 直接生成
        if(newIndexToOldIndexMap[i] == 0) {
          patch(null, child, el, anchor)
        } else {

          hostInsert(child.el, el, anchor)

        }

      }


  }

  // ...
}

步骤三

把没必要移动的节点排除掉
最长递增子序列

const patchKeyedChildren = (c1, c2, el) => {
  // ...

  if (i > e1) {
  } else if (i > e2) {
  } else {
      let s1 = i
      let s2 = i

      const keyToNewIndexMap = new Map()

      for (let i = s2; i <= e2; i++) {
        const childVNode = c2[i]
        keyToNewIndexMap.set(childVNode.key, i)
      }

      // 看这里
      // 剩下的没做比较有几个
      const toBePatched = e2 - s2 + 1
      // 将剩下的封装成一个数组, 并每个都赋值为0
      // 以比较就将老的对应的虚拟节点 索引 赋值给当前数组的
      // 没有比较的就是0
      // 以上面的图片为例 最终结果是 [5,3,4,0]
      const newIndexToOldIndexMap = new Array(toBePatched).fill(0)

      for (let i = s1; i<=e1 ; i++) {
        const oldVnode = c1[i]
        let newIndex = keyToNewIndexMap.get(oldVnode.key)
        if(newIndex === undefined) {
          // 新的没有 删除老的
          unmount(oldVnode)
        } else {
          // i+1防止是0 明明比较了 还是0
          newIndexToOldIndexMap[newIndex - s2] = i + 1
          // 在老的中找到 做了新老虚拟比较 但是位置没有移动
          patch(oldVnode, c2[newIndex], el)
        }
      }

      // 最长递增长子序列
      // [1,2]对应[3,4] 就是老节点数组2,3位置的节点, 不需要移动的节点
      // [5,3,4,0] => [1,2]
      let increasingNewIndexSequence = getSequence(newIndexToOldIndexMap)
      let j = increasingNewIndexSequence.length - 1

      // 处理虚拟节点的位置 从后往前依次插入节点
      for (let i = toBePatched - 1; i >= 0; i--) {
        // 找到当前最后一个 和 当前节点
        let currentIndex = i + s2
        let child = c2[currentIndex]

        // 插入的参照物
        let anchor = currentIndex + 1 < c2.length ? c2[currentIndex+1].el  : null

        // 如果是0 说明没有被patch过 直接生成
        if(newIndexToOldIndexMap[i] == 0) {
          patch(null, child, el, anchor)
        } else {

          // 从后往前查 没有就插入
          if(i != increasingNewIndexSequence[j]){
            hostInsert(child.el, el, anchor)
          } else {
            j--;
          }

        }

      }


  }

  // ...
}

/**
   * @desc 最长递增子序列
   */
  function getSequence(arr) {
    const len = arr.length
    const result = [0]
    const p = arr.slice(0)
    let start;
    let end;
    let middle;
    for (let i = 0; i < len; i++) {
        const arrI = arr[i]
        if (arrI !== 0) {
            let resultLastIndex = result[result.length - 1]
            // 取到索引对应的值
            if (arr[resultLastIndex] < arrI) {
                p[i] = resultLastIndex
                result.push(i)
                continue
            }
            start = 0;
            end = result.length - 1;
            while (start < end) {
                middle = ((start + end) / 2) | 0
                if (arr[result[middle]] < arrI) {
                    start = middle + 1
                } else {
                    end = middle
                }
            }

            if (arrI < arr[result[start]]) {
                if (start > 0) {
                  p[i] = result[start - 1]
                }
                result[start] = i
            }
        }
    }
    let len1 = result.length
    let last = result[len1 - 1]
    while (len1-- > 0) {
        result[len1] = last
        last = p[last]
    }
    return result
  }

最长递增子序列

[2, 3, 1, 5, 6, 8, 7, 9, 4] => [0, 1, 3, 4, 6, 7]
vue3源码最长递增子序列地址

* 贪心 + 二分算法如下
* 2
* 2 3
* 1 3
* 1 3 5
* 1 3 5 6
* 1 3 5 6 8
* 1 3 5 6 7
* 1 3 5 6 7 9

* 1 3 4 6 7 9  值
* | | | | | |
* 2 1 8 4 6 7  索引(第一步的result)

* 2 3 1 5 6 8 7 9 4  原数组值
* | | | | | | | | |
* X 0 X 1 3 4 4 6 1  push和二分查找的时候对应的上一个索引(p)

* 2 3 5 6 7 9  希望结果值
* | | | | | |
* 0 1 3 4 6 7  希望结果索引(result最终返回结果)

第一步

// 第一步
// 1 3 4 6 7 9  值
// | | | | | |
// 2 1 8 4 6 7  索引
// 贪心 + 二分算法
function getSequence(arr) {
    const len = arr.length

// 存储索引
  const result = [0]
  let start;
  let end;
  let middle;
  for (let i = 0; i < len; i++) {
    const arrI = arr[i]
    if (arrI !== 0) {
        let resultLastIndex = result[result.length - 1]
        // 比前一个数值大 就将对应的索引push进去
        // 取到索引对应的值
        if (arr[resultLastIndex] < arrI) {
            result.push(i)
            continue
        }

        // 通过二分算法 找到比当前值大的 将当前值替代掉大的值
        start = 0
        end = result.length - 1
        while (start < end) {
            // 取中间的索引 用位运算 取整数 如下
            // (0 + 5) / 2 -> 2.5
            // 2.5 | 0 -> 2
            middle = ((start + end) / 2) | 0
            if (arr[result[middle]] < arrI) {
                start = middle + 1
            } else {
                end = middle
            }
        }

        // 最后 start == end 就是要找的对应的索引
        // 并将当前的索引替换掉
        result[start] = i

  }
}

return result
}

第二步

// 第二步

// 通过索引中最后一个索引 倒叙 去记录 每次添加的索引前一个值得缩影
// 如上面的图所示(通过9开始追溯 9对应的索引是7)
// 2   3   1   5   6   8   7   9   4   原先值
//     1   2       4       6   7   8   result上一步结果是[2, 1, 8, 4, 6, 7]
// X  0    X   1   3   4   4   6   1   每个索引 对应的上一个值得索引

// 找个中间的数组 记录每一次循环的替换 push的上一个值得索引
// 求p [2,0,1,1,3,4,4,6,1]

function getSequence(arr) {
    const len = arr.length
    const result = [0]
    // copy一个同长度的数组 值无所谓
    const p = arr.slice(0)
    let start;
    let end;
    let middle;
    for (let i = 0; i < len; i++) {
        const arrI = arr[i]
        if (arrI !== 0) {
            let resultLastIndex = result[result.length - 1]
            if (arr[resultLastIndex] < arrI) {
                // 要push值得索引 赋值给对应值得 重新赋值上上一个值的索引
                p[i] = resultLastIndex
                result.push(i)
                continue
            }
            start = 0;
            end = result.length - 1;
            while (start < end) {
                middle = ((start + end) / 2) | 0
                if (arr[result[middle]] < arrI) {
                    start = middle + 1
                } else {
                    end = middle
                }
            }

            // 防止相同 或者大于的值
            if (arrI < arr[result[start]]) {
                // 0的前一个值 没有 所以大于0
                if (start > 0) {
                  p[i] = result[start - 1]
                }
                result[start] = i
            }
        }
    }

    // [2,0,1,1,3,4,4,6,1]
    console.log('求p', p)
    return result
  }

第三步

// 第三步
// 2   3   1   5   6   8   7   9   4   原先值
// 2   0   1   1   3   4   4   6   1   每个索引 对应的上一个值得索引
//     1   2       4       6   7   8   result上一步结果是[2, 1, 8, 4, 6, 7]
// 求[0, 1, 3, 4, 6, 7]

function getSequence(arr) {
    const len = arr.length
    const result = [0]
    const p = arr.slice(0)
    let start;
    let end;
    let middle;
    for (let i = 0; i < len; i++) {
        const arrI = arr[i]
        if (arrI !== 0) {
            let resultLastIndex = result[result.length - 1]
            // 取到索引对应的值
            if (arr[resultLastIndex] < arrI) {
                p[i] = resultLastIndex
                result.push(i)
                continue
            }
            start = 0;
            end = result.length - 1;
            while (start < end) {
                middle = ((start + end) / 2) | 0
                if (arr[result[middle]] < arrI) {
                    start = middle + 1
                } else {
                    end = middle
                }
            }

            if (arrI < arr[result[start]]) {
                if (start > 0) {
                  p[i] = result[start - 1]
                }
                result[start] = i
            }
        }
    }

    // 通过p找上一值 对应的索引
    // 从末尾数索引7(原数组对应的值是9)开始找
    let len1 = result.length
    let last = result[len1 - 1]
    while (len1-- > 0) {
        result[len1] = last
        last = p[last]
    }
    return result
}

组件渲染流程图

shard runtime-dom runtime-core

组件的渲染流程其他模块请看上一章vue3组件渲染流程(简易)

renderer.ts

import { effect } from "@vue/reactivity/src"
import { ShapeFlags } from "@vue/shared/src"
import { createAppAPI } from "./apiCreateApp"
import { createComponentInstance, setupComponent } from "./component"
import { queueJob } from "./scheduler"
import { normalizeVNode ,Text} from "./vnode"

/**
 * @description 创建一个渲染器
 * @param rendererOptions 针对浏览器的一些元素 文本的增删改查
 */
export function createRenderer(rendererOptions) {
  /**
   * @desc 浏览器的操作方法
   */
  const {
    insert: hostInsert,
    remove: hostRemove,
    patchProp: hostPatchProp,
    createElement: hostCreateElement,
    createText: hostCreateText,
    createComment: hostCreateComment,
    setText: hostSetText,
    setElementText: hostSetElementText,
    nextSibling: hostNextSibling,
  } = rendererOptions

  /**
   * @desc 创建组件的effect函数 执行render函数
   */
  const setupRenderEffect = (instance, container) => {
    instance.update = effect(function componentEffect() {
      if (!instance.isMounted) {
        let proxyToUse = instance.proxy
        let subTree = instance.subTree = instance.render.call(proxyToUse, proxyToUse)

        // 用render函数的返回值 继续渲染
        patch(null, subTree, container)
        instance.isMounted = true
      } else {
        // 更新 diff vnode
        const prevTree = instance.subTree
        let proxyToUse = instance.proxy
        const nextTree = instance.render.call(proxyToUse, proxyToUse)

        patch(prevTree, nextTree, container)
      }
    }, {
      scheduler: queueJob
    })

  }

  /**
   * @desc 挂载组件
   * @param initialVNode 初始化vnode
   * @param container    dom
   */
  const mountComponent = (initialVNode, container) => {
    // 1.先有实例
    const instance = (initialVNode.component = createComponentInstance(initialVNode))

    // 2.需要的数据解析到实例上 如 state props attrs render...
    setupComponent(instance)

    // 3.创建effect函数 执行render函数
    setupRenderEffect(instance, container)
  }

  /**
   * @desc 加工组件
   */
  const processComponent = (n1, n2, container) => {
    if (n1 == null) {
      // 初次渲染
      mountComponent(n2, container)
    } else {
      // update...
    }
  }

  /**
   * @desc 挂载孩子
   */
  const mountChildren = (children, container) => {
    for (let i = 0; i < children.length; i++) {
      // 孩子有可能存在的文本数组 如['1', 'a']
      // 创建文本的虚拟节点
      // patch时 创建文本节点 将文本节点插入到元素中
      let child = normalizeVNode(children[i])
      patch(null, child, container)
    }
  }

  /**
   * @desc 挂载元素
   */
  const mountElement = (vnode, container, anchor = null) => {
    const { props, shapeFlag, type, children } = vnode
    let el = (vnode.el = hostCreateElement(type))

    // 属性生成
    if (props) {
      for (const key in props) {
          hostPatchProp(el, key, null, props[key]);
      }
    }

    if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
      hostSetElementText(el, children)
    } else if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
      mountChildren(children, el)
    }

    hostInsert(el, container, anchor)
  }

  /**
   * @desc 加工元素
   */
  const processElement = (n1, n2, container, anchor) => {
    if (n1 == null) {
      mountElement(n2, container, anchor)
    } else {
      // diff Element
      patchElement(n1, n2, container)

    }
  }

  /**
   * @desc 加工文本
   */
  const processText = (n1, n2, container) => {
    if (n1 == null) {
      hostInsert((n2.el = hostCreateText(n2.children)), container)
    }
  }

  /** ******** diff module ******** */
  /**
   * @param n1          oldVNode
   * @param n2          newVNode
   * @param container   Dom
   * @param anchor      参照物节点
   */
  /**
   * @desc 比较两个虚拟节点 是否一致
   */
  const isSameVNodeType = (n1, n2) => {
    return n1.type === n2.type && n1.key === n2.key
  }

  /**
   * @desc 销毁元素, 组件
   */
  const unmount = (n1) => {
    // 源码中如果是组件(这里就展示)
    // 调用的组件的生命周期 调用组件的销毁方法等
    hostRemove(n1.el)
  }

  /**
   * @desc 销毁孩子元素, 孩子组件
   */
  const unmountChildren = (children) => {
    for (let i = 0; i < children.length; i++) {
      unmount(children[i])
    }
  }

  /**
   * @desc 比对属性
   */
  const patchProps = (oldProps, newProps, el) => {
    if (oldProps !== newProps) {
      for (let key in newProps) {
        const prev = oldProps[key]
        const next = newProps[key]
        if (prev !== next) {
          hostPatchProp(el, key, prev, next)
        }
      }
      for (const key in oldProps) {
        if (!(key in newProps)) {
          hostPatchProp(el, key, oldProps[key], null)
        }
      }
    }
  }

  /**
   * @desc 核心diff 比对孩子
   * @param c1 老的孩子
   * @param c2 新的孩子
   * @param el 父元素
   */
  const patchKeyedChildren = (c1, c2, el) => {
    // Vue3都是默认从头开始比对
    let i = 0
    let e1 = c1.length - 1
    let e2 = c2.length - 1

    // diff children 1 从头开始比 不同的就停止
    while (i <= e1 && i <= e2) {
      const n1 = c1[i]
      const n2 = c2[i]
      if (isSameVNodeType(n1, n2)) {
        patch(n1, n2, el)
      } else {
        break;
      }

      i++;
    }

    // diff children 2 从尾开始比 不同的就停止
    while (i <= e1 && i <= e2) {
      const n1 = c1[e1]
      const n2 = c2[e2]
      if (isSameVNodeType(n1, n2)) {
          patch(n1, n2, el)
      } else {
          break;
      }
      e1--;
      e2--;
    }

    if (i > e1) {
      // diff children 3 老的少 新的多(有一方比对完成)
      // 两种情况从前往后比时 和 从后往前比时(同一个逻辑)
      if (i <= e2) {
        // 想知道是向前插入 还是向后插入
        const nextPos = e2 + 1
        const anchor = nextPos < c2.length ? c2[nextPos].el : null
        while (i <= e2) {
          patch(null, c2[i], el, anchor)
          i++;
        }
      }
    } else if (i > e2) {
      // diff children 4 老的多 新的少(有一方比对完成)
      while (i <= e1) {
        unmount(c1[i])
        i++;
      }
    } else {
      // diff children 5 乱序比较
      // 用新的元素做成一个映射表去老的里找
      // 一样的就复用 不一样的要不插入 要不删除
      let s1 = i
      let s2 = i

      // 用的是新的做的映射表
      const keyToNewIndexMap = new Map()

      // 结果如: { e=>2, c=>3, d=>4, h=>5 }
      for (let i = s2; i <= e2; i++) {
        const childVNode = c2[i]
        keyToNewIndexMap.set(childVNode.key, i)
      }

      // 剩下的没做比较有几个
      const toBePatched = e2 - s2 + 1
      // 将剩下的封装成一个数组, 并每个都赋值为0
      // 以比较就将老的对应的虚拟节点 索引 赋值给当前数组的
      // 没有比较的就是0
      const newIndexToOldIndexMap = new Array(toBePatched).fill(0)

      for (let i = s1; i<=e1 ; i++) {
        const oldVnode = c1[i]
        let newIndex = keyToNewIndexMap.get(oldVnode.key)
        if(newIndex === undefined) {
          // 新的没有 删除老的
          unmount(oldVnode)
        } else {
          // i+1防止是0 明明比较了 还是0
          newIndexToOldIndexMap[newIndex - s2] = i + 1
          // 在老的中找到 做了新老虚拟比较 但是位置没有移动
          patch(oldVnode, c2[newIndex], el)
        }
      }

      // 最长递增长子序列
      // [1,2]对应[3,4] 就是老节点数组2,3位置的节点, 不需要移动的节点
      // [5,3,4,0] => [1,2]
      let increasingNewIndexSequence = getSequence(newIndexToOldIndexMap)
      let j = increasingNewIndexSequence.length - 1

      // 处理虚拟节点的位置 从后往前依次插入节点
      for (let i = toBePatched - 1; i >= 0; i--) {
        // 找到当前最后一个 和 当前节点
        let currentIndex = i + s2
        let child = c2[currentIndex]

        // 插入的参照物
        let anchor = currentIndex + 1 < c2.length ? c2[currentIndex+1].el  : null

        // 如果是0 说明没有被patch过
        if(newIndexToOldIndexMap[i] == 0) {
          patch(null, child, el, anchor)
        } else {

          // 从后往前查 没有就插入
          if(i != increasingNewIndexSequence[j]){
            hostInsert(child.el, el, anchor)
          } else {
            j--;
          }

        }

      }

    }

  }

  /**
   * @desc 比对孩子
   */
  const patchChildren = (n1, n2, el) => {
    const c1 = n1.children
    const c2 = n2.children

    const prevShapeFlag = n1.shapeFlag
    const shapeFlag = n2.shapeFlag

    // c2如果是文本
    if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
      // 3.老的是数组 新的是文本 销毁老的
      if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        unmountChildren(c1)
      }

      // 4.都是文本
      if (c1 !== c2) {
        hostSetElementText(el, c2)
      }

    } else {
      // c2否则是null 或者 数组
      if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
          // 都是数组
          // 核心diff
          patchKeyedChildren(c1, c2, el)
        } else {
          // 5.null 特殊情况 删除掉老的
          unmountChildren(c1)
        }

      } else {
        // 6.老的是文本 现在是数组
        if (prevShapeFlag & ShapeFlags.TEXT_CHILDREN) {
          hostSetElementText(el, '');
        }

        if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
          mountChildren(c2, el);
        }

      }

    }


  }

  /**
   * @desc 比对元素
   */
  const patchElement = (n1, n2, container) => {
    // 相同节点
    let el = (n2.el = n1.el)

    // 2.比对属性
    const oldProps = n1.props || {}
    const newProps = n2.props || {}
    patchProps(oldProps, newProps, el)

    // 比对孩子
    patchChildren(n1, n2, el)
  }

  /**
   * @desc 比对
   * @param n1          老的vnode
   * @param n2          新的vnode
   * @param container   dom
   * @param anchor      参照物节点
   */
  const patch = (n1, n2, container, anchor = null) => {
    const { shapeFlag, type } = n2

    // 1.type 不同直接替换
    if (n1 && !isSameVNodeType(n1, n2)) {
      anchor = hostNextSibling(n1.el)
      unmount(n1)
      n1 = null
    }

    switch (type) {
      case Text:
        processText(n1, n2, container)
        break;

      default:
        if (shapeFlag & ShapeFlags.ELEMENT) {
          processElement(n1, n2, container, anchor)
        } else if (shapeFlag & ShapeFlags.STATEFUL_COMPONENT) {
          processComponent(n1, n2, container)
        }

        break;
    }
  }

  /**
   * @desc 渲染
   * @param vnode     vnode
   * @param container dom
   */
  const render = (vnode, container) => {
    // 核心 根据vnode -> dom
    patch(null, vnode, container)
  }

  /**
   * @desc 最长递增子序列
   */
  function getSequence(arr) {
    const len = arr.length
    const result = [0]
    const p = arr.slice(0)
    let start;
    let end;
    let middle;
    for (let i = 0; i < len; i++) {
        const arrI = arr[i]
        if (arrI !== 0) {
            let resultLastIndex = result[result.length - 1]
            // 取到索引对应的值
            if (arr[resultLastIndex] < arrI) {
                p[i] = resultLastIndex
                result.push(i)
                continue
            }
            start = 0;
            end = result.length - 1;
            while (start < end) {
                middle = ((start + end) / 2) | 0
                if (arr[result[middle]] < arrI) {
                    start = middle + 1
                } else {
                    end = middle
                }
            }

            if (arrI < arr[result[start]]) {
                if (start > 0) {
                  p[i] = result[start - 1]
                }
                result[start] = i
            }
        }
    }
    let len1 = result.length
    let last = result[len1 - 1]
    while (len1-- > 0) {
        result[len1] = last
        last = p[last]
    }
    return result
  }

  return {
    createApp: createAppAPI(render)
  }
}

vue3核心组件更新diff算法(简易)

前言

示例

组件更新

新老元素不一样

元素一样

比对属性

比对孩子(子节点)

比对孩子(子节点) 核心diff算法

从头开始(sync form start)

从尾开始(sync from end)

老的少 新的多(common sequence + mount)

老的多 新的少(common sequence + unmount)

乱序比较(unknown sequence)

步骤一

步骤二

步骤三

最长递增子序列

第一步

第二步

第三步

组件渲染流程图

shard runtime-dom runtime-core

renderer.ts

完

老的少新的多(common sequence + mount)

老的多新的少(common sequence + unmount)
