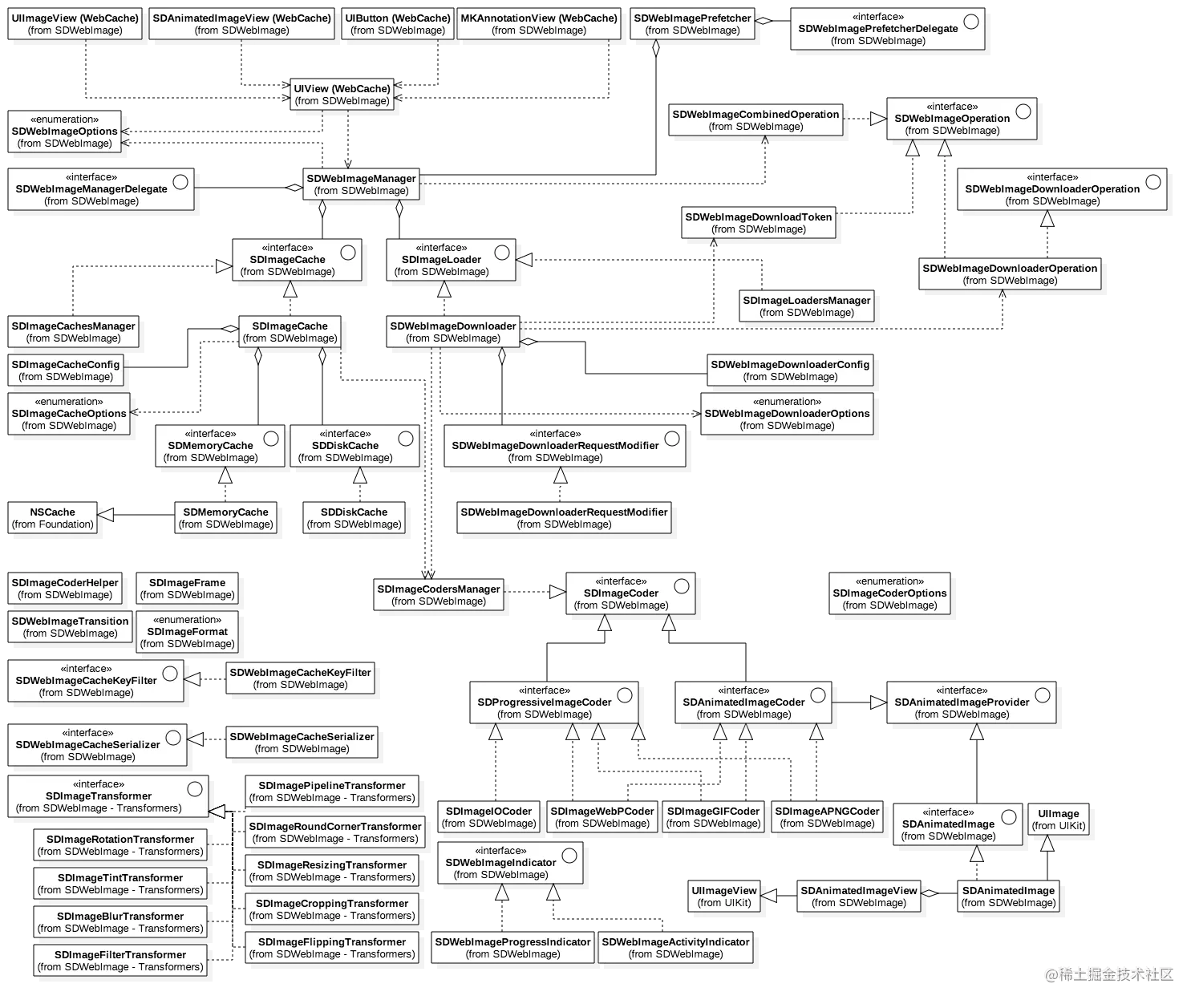

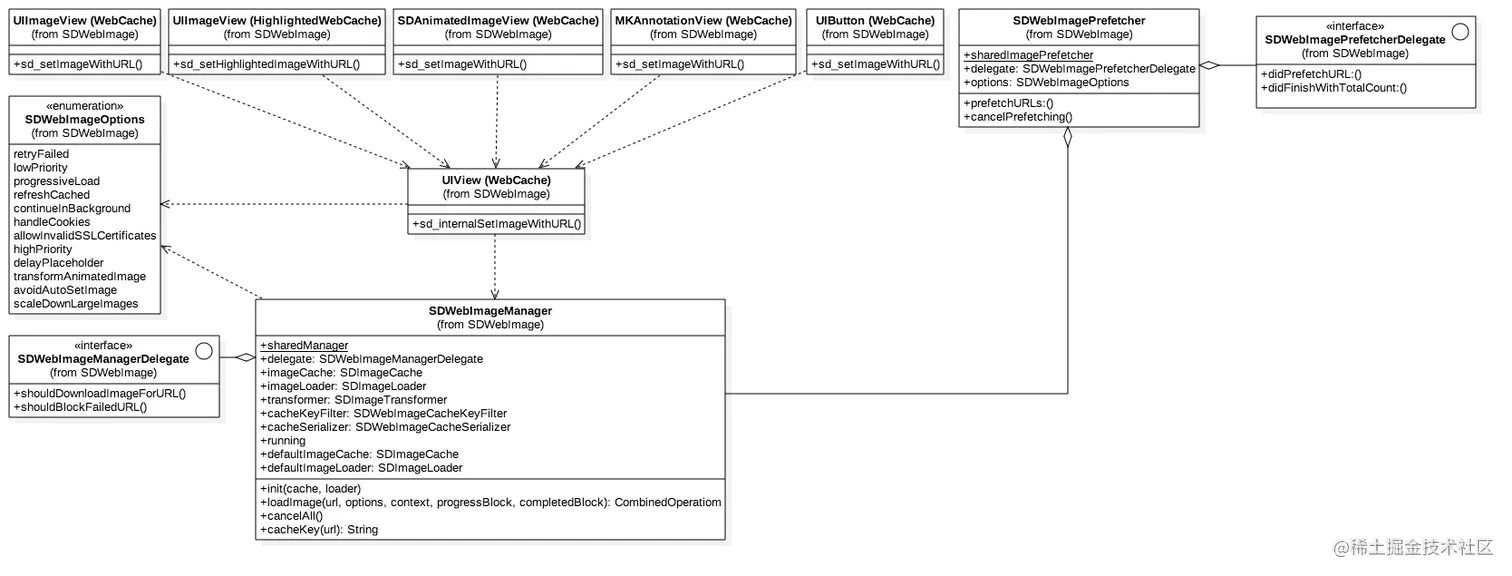

一、官方图片

二、流程梳理

1、需要获取图片的类

调用方法去请求图片资源（APNG，Gif，WebP）；

- (void)sd_setImageWithURL:(nullable NSURL *)url
	  placeholderImage:(nullable UIImage *)placeholder
      		   options:(SDWebImageOptions)options;

2、UIWebImage+WebCache

调用方法去请求图片资源

- (void)sd_internalSetImageWithURL:(nullable NSURL *)url
                  placeholderImage:(nullable UIImage *)placeholder
                           options:(SDWebImageOptions)options
                           context:(nullable SDWebImageContext *)context
                     setImageBlock:(nullable SDSetImageBlock)setImageBlock
                          progress:(nullable SDImageLoaderProgressBlock)progressBlock
                         completed:(nullable SDInternalCompletionBlock)completedBlock;

3、UIView+WebCache

（1）、该类管理一个字典

该字典用来存放遵循SDWebImageOperation协议的键值对，key为

validOperationKey = NSStringFromClass([self class])

此时会获取该key的operation调用[operation cancel]；

（2）、获取SDWebImageManager单例

从上下文获取或者直接获取[SDWebImageManager sharedManager]单例对象；

（3）、取消和存储operation

获取SDWebImageManager单例对象，调用4、SDWebImageManager 中的（1）中的方法获取operation，调用[self sd_setImageLoadOperation:operation forKey:validOperationKey];先执行[operation cancel];再将operation存放在字典中；

4、SDWebImageManager

（1）、获取operation

调用loadImageWithURL:options:progress:completed:请求图片资源，该方法返回一个遵循SDWebImageOperation协议的SDWebImageCombinedOperation对象operation;

（2）、通过url查询key

（PS：和3、UIView+WebCache （1）、该类管理一个字典中获取的key不同）

NSString *key = [self cacheKeyForURL:url context:context];

（3）、获取SDImageCachesManager

从上下文获取或直接获取[SDImageCachesManager sharedManager]单例对象，SDImageCachesManager遵循SDImageCache协议；

5、SDImageCachesManager

调用方法

- (id<SDWebImageOperation>)queryImageForKey:(NSString *)key
    				options:(SDWebImageOptions)options
    				context:(SDWebImageContext *)context
    				cacheType:(SDImageCacheType)cacheType
    				completion:(SDImageCacheQueryCompletionBlock)completionBlock；

根据不同的queryOperationPolicy和cacheType去获取不同的operation和cache，这步是去内存中获取

6、SDWebImageManager

处理上面5、SDImageCachesManager方法调用的回调

（1）、没有获取到内存中的cachedImage，去磁盘获取

调用上面5、SDImageCachesManager中的方法去存储的缓存中获取（我理解的是磁盘中），获取到以后，调用下面这个方法进行存储

// Use the store cache process instead of downloading, and ignore .refreshCached option for now
[self callStoreCacheProcessForOperation:operation url:url options:options context:context downloadedImage:cachedImage downloadedData:cachedData finished:YES progress:progressBlock completed:completedBlock];

（2）、没有获取到磁盘中的cachedImage走下载逻辑

步骤（1）、没有获取到内存中的cachedImage，去磁盘获取也没有获取到cachedImage，走下面下载逻辑

- (nullable id<SDWebImageOperation>)requestImageWithURL:(nullable NSURL *)url
                                                options:(SDWebImageOptions)options
                                                context:(nullable SDWebImageContext *)context
                                               progress:(nullable SDImageLoaderProgressBlock)progressBlock
                                              completed:(nullable SDImageLoaderCompletedBlock)completedBlock;

若没有设置（即使用默认设置），则也会走下面（c）存储逻辑

（3）、获取到了cachedImage，走存储和刷新逻辑

// Continue store cache process
[self callStoreCacheProcessForOperation:operation url:url options:options context:context downloadedImage:downloadedImage downloadedData:downloadedData finished:finished progress:progressBlock completed:completedBlock];

（4）、获取到了image

无论是cachedImage还是获取到了downloadImage，都会走回调返回image给上一级调用者返回链如下：
SDImageCachesManager ---> 3、UIView+WebCache ---> 2、UIImageView+WebCache ---> 1、需要获取图片的类

[self callCompletionBlockForOperation:operation completion:completedBlock image:cachedImage data:cachedData error:nil cacheType:cacheType finished:YES url:url];

三、注意事项

1、SDImageCache 在初始化的时候会注册一些消息通知，在内存警告或退到后台的时候清理内存图片缓存，应用结束的时候清理过期图片；
2、从硬盘读取到了图片，会将图片添加到内存缓存中（如果空闲内存过小，会先清空内存缓存）
3、图片保存到 SDImageCache 中，内存缓存和硬盘缓存会同时保存；
4、不论在哪一步获取到了图片，都会沿着返回链返回给图片调用者用于显示图片；
5、二级缓存：内存缓存->磁盘缓存，最后启动下载；
6、clearDisk // 清除磁盘缓存上的所有image；
7、cleanDisk // 清除磁盘缓存上过期的image；
8、默认清除磁盘缓存的时长是7天，先清除掉过期的缓存文件，若空间还不够，按时间先后，清理最早缓存的文件；
9、maxCacheSize没有设置默认值，所以在默认情况下不会对缓存空间设置限制。
