OS_CORE.C(2)

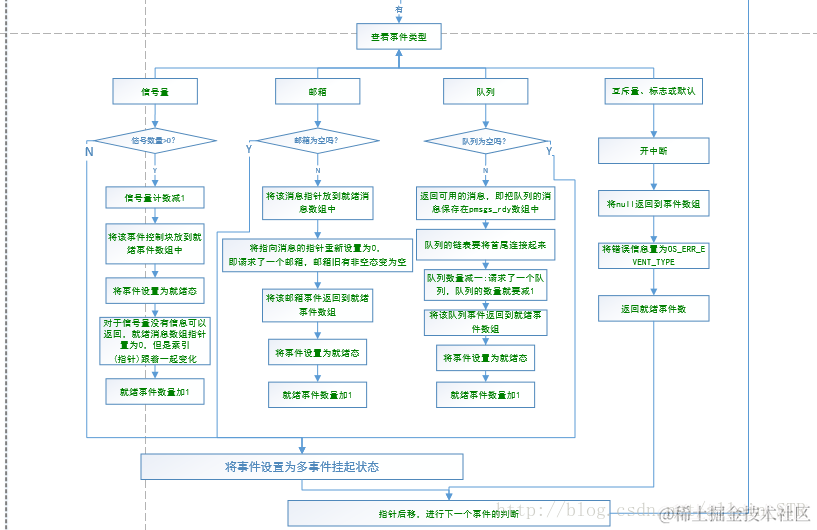

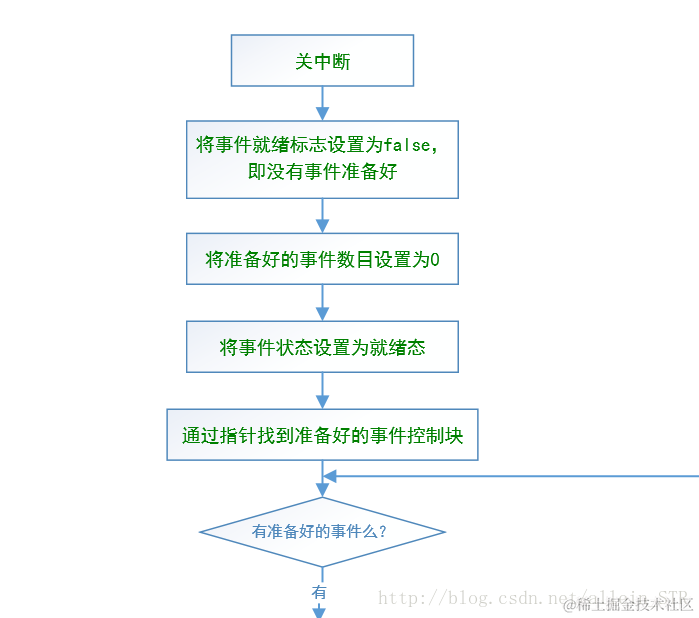

多任务挂起函数,先附一张流程图:

\

/*$PAGE*/
/*
*********************************************************************************************************
*                                      PEND ON MULTIPLE EVENTS
*										多任务挂起
* Description: This function waits for multiple events.  If multiple events are ready at the start of the
*              pend call, then all available events are returned as ready.  If the task must pend on the
*              multiple events, then only the first posted or aborted event is returned as ready.
*描述:该功能是用来等待多个事件。如果在挂起调用开始时,多个事件已准备充分,那么这些事件被转化为就绪状态。
如果一个任务必须挂起多个事件,那么只将第一个准备好的事件转为就绪状态。
* Arguments  : pevents_pend  is a pointer to a NULL-terminated array of event control blocks to wait for.
*参数:						--pevent_pend 是一个指向指针(1)的指针(2),(1)指针指向挂起的事件控制块数组;
							(2)指针指向(1)指针构成的数组。该数组用null作为结束
*              pevents_rdy   is a pointer to an array to return which event control blocks are available
*                            or ready.  The size of the array MUST be greater than or equal to the size
*                            of the 'pevents_pend' array, including terminating NULL.
*							--pevents_rdy指向一个指针数组,也是指针(1)的指针(2),(1)指针指向可用或就绪的事件控制块数组;
							(2)指针指向(1)指针数组。(2)指针指向的数组的大小必须大于或等于pevents_pend指向的数组的大小(包括最后的null)。
*              pmsgs_rdy     is a pointer to an array to return messages from any available message-type
*                            events.  The size of the array MUST be greater than or equal to the size of
*                            the 'pevents_pend' array, excluding the terminating NULL.  Since NULL
*                            messages are valid messages, this array cannot be NULL-terminated.  Instead,
*                            every available message-type event returns its messages in the 'pmsgs_rdy'
*                            array at the same index as the event is returned in the 'pevents_rdy' array.
*                            All other 'pmsgs_rdy' array indices are filled with NULL messages.
*							--pmsgs_rdy也是指针(1)的指针(2)。(1)指针指向消息数组;(2)指针指向(1)指针数组。该数组用来返回从信息类型事件获得的消息。
							数组的大小必须大于或等于pevents_pend指向数组的大小(除去最后的NULL)。
							由于null消息是无效的消息,因而这个数组不能是以null结束的。
							每个可用的信息类型的事件返回它在pmsgs_rdy数组中的消息。该消息与该事件的下标同步变化。
							所有其他pmsgs_rdy数组索引都用空消息填充
*              timeout       is an optional timeout period (in clock ticks).  If non-zero, your task will
*                            wait for the resources up to the amount of time specified by this argument.
*                            If you specify 0, however, your task will wait forever for the specified
*                            events or, until the resources becomes available (or the events occur).
*							--timeout是一个可选择的超时片(时钟节拍),也就是请求资源的时间。如果超时,就进入睡眠状态。
							如果非0,任务将等待资源直到满足该参数指定的时间数。
							如果是0,任务将永远处于睡眠状态,除非有专门的事件或者可以获得资源(或该事件发生)
*              perr          is a pointer to where an error message will be deposited.  Possible error
*                            messages are:
*							--perr是一个指向错误信息将被存放的地方的指针。可能的错误信息如下:
*                            OS_ERR_NONE         The call was successful and your task owns the resources
*                                                or, the events you are waiting for occurred; check the
*                                                'pevents_rdy' array for which events are available.
												--OS_ERR_NONE无错误:该调用时成功的,你的任务获得了资源或者正在等待的事件发生了;
												然后检测pevents_rdy数组,看哪个事件是准备就绪的。
*                            OS_ERR_PEND_ABORT   The wait on the events was aborted; check the
*                                                'pevents_rdy' array for which events were aborted.
												--OS_ERR_PEND_ABORT取消挂起事件:取消正在等待的事件:检测pevents_rdy数组,确定是哪个事件被取消
*                            OS_ERR_TIMEOUT      The events were not received within the specified
*                                                'timeout'.
												-- OS_ERR_TIMEOUT超时错:事件在规定时间片内没有被接收处理
*                            OS_ERR_PEVENT_NULL  If 'pevents_pend', 'pevents_rdy', or 'pmsgs_rdy' is a
*                                                NULL pointer.
												--OS_ERR_PEVENT_NULL空指针:pevents_pend,pevents_rdy,pmsgs_rdy为空指针
*                            OS_ERR_EVENT_TYPE   If you didn't pass a pointer to an array of semaphores,
*                                                mailboxes, and/or queues.
												--OS_ERR_EVENT_TYPE事件类型错:没有指针指向信号量、邮箱或者队列
*                            OS_ERR_PEND_ISR     If you called this function from an ISR and the result
*                                                would lead to a suspension.
												--OS_ERR_PEND_ISR中断:如果调用了该中断函数,就会引发一个中断
*                            OS_ERR_PEND_LOCKED  If you called this function when the scheduler is locked.
*												--OS_ERR_PEND_LOCKED挂起锁:调度程序被锁时调用该功能会引发错误
* Returns    : >  0          the number of events returned as ready or aborted.
*              == 0          if no events are returned as ready because of timeout or upon error.
*返回值:>0:当就绪或取消时返回的任务数量
		=0:由于超时或者以上的错误而无法准备就绪而导致没有返回的事件时,返回值为0
* Notes      : 1) a. Validate 'pevents_pend' array as valid OS_EVENTs :
*                        semaphores, mailboxes, queues
*					--a:当OS_EVENT有效时(是信号量、邮箱或者队列),pevents_pend数组才有效
*                 b. Return ALL available events and messages, if any
*					--b:如果有可用的事件和消息时,返回所有的事件和消息
*                 c. Add    current task priority as pending to   each events's wait list
*                      Performed in OS_EventTaskWaitMulti()
*					--c:将当前挂起任务的优先级添加到每个事件的等待列表中。具体操作在OS_EventTaskWaitMulti()函数中执行
*                 d. Wait on any of multiple events
*					--d:等待多事件的任何一个
*                 e. Remove current task priority as pending from each events's wait list
*                      Performed in OS_EventTaskRdy(), if events posted or aborted
*					--e:如果事件延迟或被取消,将当前挂起任务的优先级从每个事件等待列表中移除。具体操作在OS_EventTaskRdy()函数中执行。
*                 f. Return any event posted or aborted, if any
*                      else
*                    Return timeout
*					--f:如果有事件被取消或延迟,返回该事件,否则的话返回timeout
*              2) 'pevents_rdy' initialized to NULL PRIOR to all other validation or function handling in
*                 case of any error(s).
				--pevents_rdy在所有其他有效值或功能前初始化为null,以防出错。
*********************************************************************************************************
*/
/*$PAGE*/
#if ((OS_EVENT_EN) && (OS_EVENT_MULTI_EN > 0u))				/*如果可以生成事件并且可以生成多个事件*/
INT16U  OSEventPendMulti(OS_EVENT  **pevents_pend,			/*调用多个事件挂起函数(事件挂起指针、就绪事件指针、就绪消息指针、时间片、错误码指针)*/
	OS_EVENT  **pevents_rdy,
	void      **pmsgs_rdy,
	INT32U      timeout,
	INT8U      *perr)
{
	OS_EVENT  **pevents;								/*指针的指针,最终指向事件控制块*/
	OS_EVENT   *pevent;									/*指针,指向事件控制块*/
#if ((OS_Q_EN > 0u) && (OS_MAX_QS > 0u))				/*如果允许生成队列并且最大队列数>0*/
	OS_Q       *pq;										/*指定一个指向队列的指针*/
#endif
	BOOLEAN     events_rdy;								/*事件就绪*/
	INT16U      events_rdy_nbr;							/*准备好的事件数目*/
	INT8U       events_stat;							/*事件状态*/
#if (OS_CRITICAL_METHOD == 3u)                          /* Allocate storage for CPU status register中断类型为3    */
	OS_CPU_SR   cpu_sr = 0u;
#endif



#ifdef OS_SAFETY_CRITICAL								/*定义安全中断*/
	if (perr == (INT8U *)0) {							/*如果错误信息为0号错误*/
		OS_SAFETY_CRITICAL_EXCEPTION();					/*调用安全中断异常函数*/
	}
#endif

#if (OS_ARG_CHK_EN > 0u)								/*检查参数*/
	if (pevents_pend == (OS_EVENT **)0) {               /* Validate 'pevents_pend'有效化 pevents_pend */
		*perr = OS_ERR_PEVENT_NULL;						/*pevents_pend为0时,将错误信息置为OS_ERR_PEVENT_NULL*/
		return (0u);									/*返回值为0*/
	}
	if (*pevents_pend == (OS_EVENT *)0) {              /* Validate 'pevents_pend'有效化*pevents_pend*/
		*perr = OS_ERR_PEVENT_NULL;						/* *pevents_pend为0时,将错误信息置为OS_ERR_PEVENT_NULL*/
		return (0u);									/*返回值为0*/
	}
	if (pevents_rdy == (OS_EVENT **)0) {               /* Validate 'pevents_rdy'有效化pevents_rdy */
		*perr = OS_ERR_PEVENT_NULL;						/*pevents_rdy为0时,将错误信息置为OS_ERR_PEVENT_NULL*/
		return (0u);									/*返回值为0*/
	}
	if (pmsgs_rdy == (void **)0) {                      /* Validate 'pmsgs_rdy'有效化pmsgs_rdy */
		*perr = OS_ERR_PEVENT_NULL;						/*当pmsgs_rdy为0时,将错误信息设置为OS_ERR_PEVENT_NULL*/
		return (0u);									/*返回值为0*/
	}
#endif

	*pevents_rdy = (OS_EVENT *)0;                        /* Init array to NULL in case of errors将数组初始化为null以防错误 */

	pevents = pevents_pend;								/*将pevents_pend指针赋值给pevents。此时pevents和pevents_pend的指向一样,指向指针数组*/
	pevent = *pevents;									/*将指针数组首地址下的指针赋值给pevent,此时pevent为指向事件控制块的指针*/
	/*将首地址下的内容赋值给*/
	while (pevent != (OS_EVENT *)0) {					/*当pevent不为0时,即有指向的事件控制块时*/
		switch (pevent->OSEventType) {                  /* Validate event block types有效化事件块类型,看此时pevent指向的事件类型*/
#if (OS_SEM_EN  > 0u)									/*如果允许生成信号量*/
		case OS_EVENT_TYPE_SEM:
			break;
#endif
#if (OS_MBOX_EN > 0u)									/*如果生成邮箱*/
		case OS_EVENT_TYPE_MBOX:
			break;
#endif
#if ((OS_Q_EN   > 0u) && (OS_MAX_QS > 0u))				/*如果允许生成队列并且队列最大数>0*/
		case OS_EVENT_TYPE_Q:
			break;
#endif
/*上面三个if下的情况:事件块类型为信号量、邮箱或者队列时,不做任何处理,跳出循环进行下一步*/
		case OS_EVENT_TYPE_MUTEX:						/*如果是事件块类型互斥量或者是标志类型或者默认情况,
														将错误信息设置成错误事件类型OS_ERR_EVENT_TYPE,返回值为0*/
		case OS_EVENT_TYPE_FLAG:
		default:
			*perr = OS_ERR_EVENT_TYPE;
			return (0u);
		}
		pevents++;										/*指向指针数组的指针加1,看下一个事件控制块*/
		pevent = *pevents;								/*找到事件控制块*/
	}

	if (OSIntNesting > 0u) {                           /* See if called from ISR ... 看是否是调用中断函数  */
		*perr = OS_ERR_PEND_ISR;                        /* ... can't PEND from an ISR 如果是,中断函数不能被挂起。错误信息置为OS_ERR_PEND_ISR*/
		return (0u);									/*返回值为0*/
	}
	if (OSLockNesting > 0u) {                           /* See if called with scheduler locked ...看调度程序是否调用了已加锁的函数*/
		*perr = OS_ERR_PEND_LOCKED;                     /* ... can't PEND when locked 不能将已上锁的函数挂起  */
		return (0u);									/*返回值为0*/
	}

	/*$PAGE*/
	OS_ENTER_CRITICAL();								/*关中断*/
	events_rdy = OS_FALSE;								/*将事件就绪标志设置为false,即没有事件准备好*/
	events_rdy_nbr = 0u;								/*准备好的事件数目为0*/
	events_stat = OS_STAT_RDY;							/*事件状态设置为就绪态*/
	pevents = pevents_pend;								/*该行和下一行表示找到准备好的事件控制块*/
	pevent = *pevents;
	while (pevent != (OS_EVENT *)0) {                   /* See if any events already available 看是否有事件是可获得的,即已经准备好。!=0说明有 */
		switch (pevent->OSEventType) {					/*查看事件类型*/
#if (OS_SEM_EN > 0u)									/*如果允许生成信号量*/
		case OS_EVENT_TYPE_SEM:						/*如果是信号量*/
			if (pevent->OSEventCnt > 0u) {         /* If semaphore count > 0, resource available; 如果信号量数量>0,资源也是可获得的*/
				pevent->OSEventCnt--;              /* ... decrement semaphore, 则将信号量数目减1... */
				*pevents_rdy++ = pevent;           /* ... and return available semaphore event 并且返回可用的信号量事件。将该事件控制块放到就绪事件数组中 */
				events_rdy = OS_TRUE;			  /*将事件设置为就绪态*/
				*pmsgs_rdy++ = (void *)0;         /* NO message returned  for semaphores对于信号量没有信息可以返回,置为0,但是索引(指针)跟着一起变化,最上面的注释提到过 */
				events_rdy_nbr++;				/*就绪事件数量加1*/

			}
			else {
				events_stat |= OS_STAT_SEM;      /* Configure multi-pend for semaphore events将信号量事件设置为多事件挂起状态*/
			}
			break;
#endif

#if (OS_MBOX_EN > 0u)								/*允许生成邮箱*/
		case OS_EVENT_TYPE_MBOX:					/*如果为邮箱类型*/
			if (pevent->OSEventPtr != (void *)0) { /* If mailbox NOT empty;邮箱不为空 ... */
												   /* ... return available message,返回可获得的消息 ... */
				*pmsgs_rdy++ = (void *)pevent->OSEventPtr;/*将该消息地址(指针)放到消息就绪数组中*/
				pevent->OSEventPtr = (void *)0;		/*将指向消息的指针重新设置为0,即请求了一个邮箱,邮箱旧有非空态变为空*/
				*pevents_rdy++ = pevent;     /* ... and return available mailbox event并且返回可用的邮箱事件*/
				events_rdy = OS_TRUE;		 /*将事件就绪标志设置为true*/
				events_rdy_nbr++;			/*就绪事件数目加1*/

			}
			else {
				events_stat |= OS_STAT_MBOX;      /* Configure multi-pend for mailbox events 邮箱事件的多事件挂起状态    */
			}
			break;
#endif

#if ((OS_Q_EN > 0u) && (OS_MAX_QS > 0u))		/*如果允许生成队列并且最大队列数>0*/
		case OS_EVENT_TYPE_Q:					/*如果事件类型是队列*/
			pq = (OS_Q *)pevent->OSEventPtr;	/*事件控制块中的事件指针强制转化为队列类型*/
			if (pq->OSQEntries > 0u) {             /* If queue NOT empty; 队列不为空 ... */
												   /* ... return available message,返回可用的消息,即把队列的消息保存在pmsgs_rdy数组中*/
				*pmsgs_rdy++ = (void *)*pq->OSQOut++;
				if (pq->OSQOut == pq->OSQEnd) {    /* If OUT ptr at queue end, ... */
					pq->OSQOut = pq->OSQStart;    /* ... wrap   to queue start队列的链表要将首尾连接起来*/
				}
				pq->OSQEntries--;                  /* Update number of queue entries 队列数量减一:请求了一个队列,队列的数量就要减1 */
				*pevents_rdy++ = pevent;            /* ... and return available queue event返回可用的队列事件*/
				events_rdy = OS_TRUE;			 /*将事件就绪标志设置为true*/
				events_rdy_nbr++;				 /*将就绪事件数量加1*/

			}
			else {
				events_stat |= OS_STAT_Q;         /* Configure multi-pend for queue events队列事件设置为多事件挂起状态 */
			}
			break;
#endif

		case OS_EVENT_TYPE_MUTEX:				/*如果事件类型是互斥量或者标志量或默认情况*/
		case OS_EVENT_TYPE_FLAG:
		default:
			OS_EXIT_CRITICAL();					/*开中断*/
			*pevents_rdy = (OS_EVENT *)0;           /* NULL terminate return event array将null返回到事件数组 */
			//因为是先保存再加,所以出现错误后不会有后续判断,所以这里就不用++
			*perr = OS_ERR_EVENT_TYPE;			/*将错误信息置为OS_ERR_EVENT_TYPE*/
			return (events_rdy_nbr);			/*返回就绪事件数*/
		}
		pevents++;								/*指针后移,进行下一个事件的判断*/
		pevent = *pevents;
	}
 if (events_rdy == OS_TRUE) {                       /* Return any events already available 如果事件就绪标志为true*/
*pevents_rdy = (OS_EVENT *)0;                  /* NULL terminate return event array所有的事件都判断完了补上一个 (OS_EVENT *)0的结束标志 */
OS_EXIT_CRITICAL();/*关中断*/
*perr = OS_ERR_NONE;/*将错误中断设置为OS_ERR_NONE*/
return (events_rdy_nbr);/*返回就绪事件的数量*/
}

/* Otherwise, must wait until any event occurs 否则的话,就必须等待直到任何一个事件发生,就会一直进行上面的while循环*/
这一部分主要说的是:如果有准备好的事件,分析其事件类型(邮箱、信号量还是队列),然后分别执行相应的操作。
这篇是该函数的一部分,下篇介绍另一部分。
