给你一段程序，如何评估它最快能运行多快呢？哪些因素决定了它运行速度的上限呢？本系列文章试图回答这个问题。
前序文章如下：
二、执行部件（Port）个数限制
Intel、AMD、Apple：每个时钟周期每个 port 只能执行一条指令
举例：
uint32_t mul_by(const uint32_t *data, size_t len, uint32_t m) {
uint32_t sum = 0;
for (size_t i = 0; i < len - 1; i++) {
uint32_t x = data[i], y = data[i + 1];
sum += x * y * m * i * i;
}
return sum;
}
编译成汇编以后如下（微指令序号标在指令右侧）：
930:
mov r10d,DWORD [rdi+rcx*4+0x4] ; 1 y = data[i + 1]
mov r8d,r10d ; 2 setup up r8d to hold result of multiplies
imul r8d,ecx ; 3 i * y
imul r8d,edx ; 4 ↑ * m
imul r8d,ecx ; 5 ↑ * i
add rcx,0x1 ; 6 i++
imul r8d,r9d ; 7 ↑ * x
mov r9d,r10d ; 8 stash y for next iteration
add eax,r8d ; 9 sum += ...
cmp rcx,rsi ; i < len (fuses with jne)
jne 930 ; 10
虽然源码中每次循环中会有两次 load（x = data[i] 和 y = data[i+1]），但编译器把它优化成了一次循环只 load 一次（因为下一次循环中的 x 可以复用本次循环中的 y），把复用的值暂存在寄存器中。
按照上一篇中讲的 CPU 流水线宽度来分析一下。一共有 10 条微指令，10 / 4 = 2.5，所以应该需要 2.5 个时钟周期就能执行完，对吗？ 经测试，一次循环体 CPU 实际需要 4.01 个时钟周期。
为什么呢？实际上，瓶颈在imul指令上。虽然 CPU 在同一时钟周期内可以发射 4 条 imul 指令，但 CPU 中只有一个标量乘法部件，所以每个时钟内只有一条乘法操作可以执行。一次循环体中有 4 条乘法指令，所以最少需要 4 个时钟周期才能执行完成。

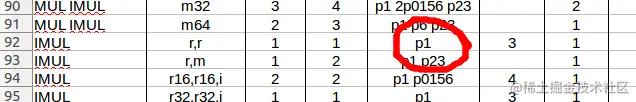

在现代 CPU 中，所有指令都是在数量有限的 port 上来执行的。对于乘法指令来说，它总是在 p1 上，详见Agner’s instruction tables 或uops.info。
在较新的 Intel 处理器中，简单的整数算术运算（add, sub, inc, dec）、位操作（or, and, xor）、标志位判断（test, cmp）可以执行在 4 个 port 上，而流水线宽度一般也都是 4，所以这些指令执行时 port 一般不会是瓶颈。 但很多其他类型的指令只能执行在某几个特定的 port 上，例如 shift 指令和 bit test/set 操作（如 bt, btr）等只能执行在 p1 和 p6 上。更高级的位操作指令如 popcnt 和 tzcnt 只能执行在 p1 上。另外可能出现的情况是，add 指令虽然可以执行在好几个 port 上，但调度器并不一定会把它分配到负载较轻的 port 上，导致它也参与竞争本来就竞争比较激烈的 port。
最常见的 port 竞争的情况之一是向量操作（vector operation，SIMD）。CPU 中一共只有三个向量 port，所以一个时钟最多只能执行三条向量指令，而对于 AVX-512 来说一共只有 2 个 port，也就是一个时钟最多执行两条向量指令。另外，只有少数指令可以与这三个 port 都兼容（如最简单的整数算术运算、位操作等），很多仅与一个或两个 port 兼容，如数据排列指令（shuffle）只能运行在 p5 上，那么对于 shuffle 较多的程序来说 p5 就可能成为一个瓶颈。
工具
这里挖个坑，找时间专门开一篇贴子记录 llvm-mca 和 CompilerExplorer 吧。
测试
可以使用perf或者 performance counter 中的uops_dispatched_port来测量实际的 port 使用情况。
如果发现比如 port1 每次循环执行了 4 次操作，而且循环体执行花费了 4 个时钟，则说明每个时钟周期 port1 都是运行状态，即 100% 的负载，而其他 port 负载都不高，则说明瓶颈在 port1 上。
性能优化
- 任何减少指令数量的优化手段都对此类瓶颈有帮助，所以可以参考上一篇中关于流水线宽度的优化手段
- 另外，可以将那些竞争负载较高 port 的指令改写为竞争负载不高 port 的指令，即使这样会增加指令个数，也可能是有帮助的。
